Tipo di prodotto	Paranco a catena manuale
Marca	Steinberg
Modello	SBS-FZ 250/1 5M
Capacità di carico massima	250 kg
Altezza di sollevamento massima	1,5 m
Diametro dell'anello della catena	4 mm
Peso netto	2,8 kg
Distanza tra ganci (A)	265 mm
Dimensione B	20 mm
Catena	G80
Temperatura ambiente	-10 a 150 °C
Alimentazione	Manuale (leva)
Funzioni principali	Sollevamento e abbassamento di carichi
Sicurezza	Freno automatico, gancio di sicurezza, chiusura del gancio
Manutenzione e pulizia	Lubrificazione regolare della catena e dei ganci; pulire dopo ogni utilizzo
Ricambi e riparabilità	Dischi del freno da sostituire dopo 5 mesi o 1500 cicli; ricambi raccomandati dal produttore
Norme	CE

Domande frequenti - SBS-FZ 250/1 5M STEINBERG

Qual è la capacità di carico massima del paranco Steinberg SBS-FZ 250/1 5M?

La capacità di carico massima è di 250 kg. Non superare mai questo limite.

Come utilizzare il paranco per sollevare e abbassare un carico?

Per sollevare, posizionare il cambio su UP (a sinistra) e girare la leva in senso orario. Per abbassare, posizionare il cambio su DOWN (a destra) e girare la leva nello stesso senso. La posizione intermedia attiva il freno.

Quali sono le istruzioni di sicurezza da rispettare?

Leggere il manuale prima dell'uso. Non rimanere mai sotto un carico sospeso. Verificare il freno prima di ogni sollevamento. Non utilizzare l'apparecchio se la catena è danneggiata. Indossare guanti di protezione.

Come manutenere il paranco a catena?

Pulire regolarmente l'apparecchio e lubrificare la catena, i ganci e le chiusure. Eliminare ogni traccia di ruggine. Sostituire la catena se la ruggine persiste.

Quando è necessario sostituire i dischi del freno?

I dischi del freno devono essere sostituiti dopo 5 mesi di utilizzo o circa 1500 cicli (circa 10 utilizzi al giorno).

Qual è l'altezza di sollevamento massima?

L'altezza di sollevamento massima è di 1,5 metri.

Posso utilizzare il paranco in un ambiente esplosivo?

No, l'uso è vietato in atmosfera esplosiva o corrosiva. Utilizzare solo in ambienti non pericolosi.

Come verificare il corretto funzionamento del freno?

Prima di ogni sollevamento del carico, sospendere un carico di prova di circa il 10% della capacità ammessa (25 kg). Sollevare e abbassare più volte per assicurarsi che il freno mantenga il carico senza trascinamento verso il basso.

Cosa fare in caso di problema o malfunzionamento?

Interrompere immediatamente l'uso e mettere in sicurezza l'area. Contattare il rivenditore con il numero di serie e una descrizione precisa del problema. Non aprire mai l'apparecchio senza previo accordo.

Come conservare il paranco quando non viene utilizzato?

Conservare il paranco senza carico sospeso, al riparo dall'umidità. Sospendere la macchina in un luogo asciutto. Prima di ogni nuovo utilizzo, effettuare le verifiche indicate nel manuale.

MANUALE UTENTE SBS-FZ 250/1 5M STEINBERG

CE Il prodotto soddisfa le attuali norme di sicurezza.

Lengere attentamente il manuale

A

Attenzione! Si prega di considerare il peso!

Attenzione! Non inserire le mani nel gancip.

Attenzignel Assicurarsi che levi lengano una secta distanza dal luogo di lavoro.

Il manuale originale e stato scritto in tedesco. Altre versioni sono traduzioni dalla lingua tedosca.

1. Prima dell'utilizzo si prega di leggere attentamente le istruzioni! Si prega di prestare attenzione alle istruzioni di sicurezza per evitare eventuali danni dovuti all'utilizzo non secondo lo disposizioni

2. Conservare le istruzioni per ulteriori utilizzi. Nel caso in cui la macchina venga ceduta a terzi, anche le istruzioni devono essere cedute insieme al dispositivo.

3. Nel caso in cui il dispositivo non sia usato secondo le direttive o in modo sbagliato, la responsabilità di eventuali danni ricade sull'utence.

4. La macchina deve essere usata da personale qualificato e fisicamente sano che abbia preso visione delle istruzioni e conosca le norme della sicurezza sul posto di lavoro.

5. La macchina non è ideata per essere utilizzata da persone (tra cui bambini) con limitate capacità fisiche, sensoriali e psichiche o persone senza esperienza c/o conoscenze sufficienti a meno che l'utilizzo avvenga sotto la supervisione di persone competenti o che abbiano ricevuto istruzioni sull'utilizzo della macchina.

6. 1. Mantenere il posto di lavoro pulito e ben illuminato. Il disordine o una scarsa illuminazione possono portare a incidenti. Prestare sempre actenzione, osservare che cosa viene fatto e utilizzare il buon senso quando si adopera il dispositivo.

II. INDICAZIONI PER L'UTILIZZO SICURO / AVVERTIMENTI

1. Prima di ogni utilizzo è necessario leggere il manuale e le indicazioni di sicurezza.

2. Prima di ogni utilizzo è necessario controllare che la macchina non presenti danneggiamenti che potrebbero compromettere il suo utilizzo. È vietato l'utilizzo della macchina se si riscontrano danni o segni di usura che potrebbero compromettere il funzionamento (per esempio se la catena non scorre bene, se viene prodotto un rumore eccessivo, il bloccaggio della catena, ecc.)

3. Se il dispositivo è stato caricato eccessivamente o viene sottoposto a forci scossoni esso deve essere controllato da un membro dell'assistenza prima dell'utilizzo successivo.

4. È vietato l'utilizzo di un dispositivo danneggiato, usurato o che non funziona in modo corretto. In questo caso la macchina deve essere consegnata al servizio di assistenza per la riparazione e l'ispezione.

5. È opportuno eseguire periodicamente ispezioni della macchina e sostituire sempre le componenti danneggiate/usate.

6. Utilizzare solo pezzi di ricambio consigliati dal produttore.

7. la macchina può essere utilizzata solo dalle persone che sono state istruite in merito alle regolamentazioni della sicurezza sul posto di lavoro e che sono sane dal punto di vista psichico.

8. La macchina deve essere lubrificata regolarmente

9. È vietato l'utilizzo della macchina se la chiusura del gancio è danneggiata.

10. Controllare sempre che la chiusura del gancio sia stato chiusa correttamente.

11. È inoltre vietato il collegamento della catena tramite viti inserite nei componenti della catena.

12. E vietato il carico del dispositivo con un peso che supera la portata massima.

13. È victato inserire la mano dei ganci.

14. Assicurarsi che il carico sia stabile e appropriato e che sia stato posizionato al centro, sotto il gancio. È vietato tirare il carico.

15. E vietato l'utilizzo del dispositivo con catene bloccate, girate o danneggiate.

16. Non colpire la catena o il gancio.

17. È vietato far passare il gancio attraverso la catena o fissare il gancio a un suo anello.

18. Assicurarsi sempre che il carico sul gancio sia ben fissato o che la chiusura del gancio sia stata ben chiusa.

19. Controllare sempre che tutte le viti nel dispositivo siano ben fissate.

20. È vietato passare sotto e rimanere sotto il carico appeso (e nelle sue vicinanze).

21. È vietato sollevare il peso utilizzando la macchina sopra persone o animali.

22. È vietato sollevare persone o animali con questa macchina.

23. Osservare sempre il carico.

24. È vietato lasciare il carico inosservato.

25. Evitare che il carico oscilli.

1. È necessario avvisare sempre terzi prima dell'utilizzo della macchina. Questi devono trovarsi a una discanza sicura dal carico.
2. È vietata l'attuazione del lavoro meccanico o simile (saldatura, taglio, ecc.) al carico appeso.
3. Dopo la fine dell'utilizzo la macchina va tenuta lontana dall'utilizzo non autorizzato.
4. La macchina deve essere controllata regolarmente, componenti danneggiate o usurate devono essere sostituite dall'assistenza.
5. In caso di caduta del peso sussiste pericolo di morte o di ferirsi.
6. Durante l'utilizzo della macchina utilizzare abbigliamento anti-infortunistico (tra cui guano di protezione). Utilizzare un abbigliamento adeguato
7. Attenzione: pericolo di surriscaldamento dei froni se il carico si abbassa per un periodo di tempo prolungato.

Nel caso in cui non vengano rispettare queste istruzioni e indicazioni di sicurezza possono verificarsi situazioni pericolose con pericolo di morte o di ferirsi gravemente.

III. IMPOSTAZIONE DELLA MACCHINA

L'argano è esclusivamente per alzare e calore verticalmente a mano di carichi sul posto di lavoro. Il peso non può superare il carico permesso. La macchina può essere utilizzata in fabbriche, imprese agricole, in cantiere, per l'assemblaggio di dispositivi e il carico e lo scarico delle merci. La macchina si adatta particolarmente bene a open space, dove non sono presenti prese per la corrente. È victato l'utilizzo in ambiente corrosivo così come atmosfare esplosive. L'operatore è responsabile di tutti i danni derivanti da un uso improprio.

IV. DATITECNICI

Nome del prodotto Argano
Modello SBS-FZ 500/1,5M SBS-FZ 250/1,5M
Carico consentita [kg] 500 250
Altezza di sollevamento massima [m] 1,5 1,5
Distanza minima fra i ganci [mm] 300 265
Forza necessaria per il sollevamento del carico [N] 260 260
Diametro degli elementi della catena [mm]	4	4
Numero di catene	1	1
Peso [kg]	2,85	2,8
Catona	G80
Temperatura dell'ambiente [°C]	-10 + -50

V. OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO

Controllare il pacco al momento della consegna e solo successivamente aprirlo. Se la confezione risulta danneggata, contattare entro 3 giorni la compagnia di trasporto, nonché il rivenditore, documentando i danni il più precisamente possibile. Si prega di non capovalgere la confezione! Nel caso in cui fosse necessaria trasportare il pacco, fissarlo in posizione orizzontalo in modo da evitaro danni il più possibile. Si prega di conservare l'incero imballaggio (cartono, nastro adosivo e polistiro), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!

VI. ASSEMBLAGGIO DELLA MACCHINA

Posto della macchina

Prima dell'installazione sul posto di lavoro controllare che la macchina non presenti danneggiamenti. Controllare che la struttura di trazione assicurata alla macchina sia in grado di sostenore il carico o il poso della macchina. È victato il fissaggio della macchina a una struttura di cui non sia verificabile la portata. L'utente è responsabile per il fissaggio alla struttura portanto o per la struttura portanto stossa.

Prestare particolare attenzione all'attacco della macchina alla struttura portante. Garantire la sicurezza del lavoro per evitare il pericolo in caso di eventuali incidenti.

La responsabilità per la garanzia delle condizioni di costruzione così come per il montaggio della macchina stessa ricade sull'utente.

STOCCAGGIO

La macchina è sempre da riporre senza carico. Eliminare eventuale sporco sulla macchina. La catena, il bullone a uncino e il bullone di chiusura sono da oliaro. La macchina è da appendere in un posto asciutto. Prima di un altro utilizzo procedero secondo le indicazioni contenute nel manuale.

Dopo Installazione della macchina controllare che il gancio sia montato correttamento e la chiusura sia scattata. La funzione del freno va controllata a ogni sollevamento del carico. A questo scopo agganciare il peso di prova (circa 10% del carico consonato) e sollevarlo e abbassario per assicurarsi che non scivoli nel caso in cui le procedore si interrompano. Controllare sempre la posizione della catena. La catena si trova sempre nella posizione corretta se la i collegamenti delle componenti si trovano tutti sulla stessa linea.

Dopo il montaggio della macchina sul posto di lavoro controllare dove si trova il nodo inferiore del freno manuale per il sollevamento e l'abbassamento del carico rispetto al pavimento. Questa distanza dovrebbe trovarsi tra i 500 e i 1000 mm. So la distanza dovesse essere diversa la catena operata manualmente deve essere regolata corrispondementemente e allungata o accorciata. Per allungaro o accorciare la catena operata manualmente è necessario separarla. Lo estromità delle componenti colleganti della catena vanno plegate in modo che la catena sia più lunga o più corta. Quindi le componenti della catena possono venir di nuovo unito.

FUNZIONE

Alzare/abbassare

Il gancio dove essere applicato direttamento sopra il carico cosicché la catona non sia tesa. Por sollevare il carico inseriro il cambio in alto a sinistra. Pododiché girare la leva in senso orario. Per abbassare il carico posizionare il cambio in basso a dostra. Quindi girare la leva in senso orario. So il cambio si trova nella posizione centrale il frono viene azionato. Il sollevamento/L'abbassamento si può interrompere in alcuni punti meglio che altri.

Nel caso in cui la catena venga bloccata o se dovessoro sorgero altri disturbi durante l'utilizzo della macchina, interromporo, subito il funzionamento. È necessario avvisare le persone responsabili che tolgono il peso e ripristinare il normale funzionamento. Si dovrebbe inoltre stabilire una zona di sicurezza attorno alla macchina e sotto il carico in modo che lo persone non autorizzate non abbiano accesso e non si trattengano nell'ares. La macchina è da consegnare al servizio di assistenza competente.

Nel momento di sbloccaggio del carico bloccato sul verricello, può essere necessario applicare una forza supplementare per rilasciare il freno.

Visione generale della macchina

1. Gancio per il fissaggio alla struttura portante
2. Gancio per il fissaggio del peso
3. Leva per sollevare o abbassare il carico
4. Cambio (abbassare, sollevare)
5. Catena

Dimensioni (mm):

Prima della messa in funzione una macchina nuova o riparata da personale tecnico qualificato con conoscenza ed esperienza nell'utilizzo e nella manutenzione delle macchine deve essere controllaca.

La macchina va sottoposta a controlli di sicurezza regolari durante e dopo l'utilizzo. Il personale di comando è responsabile dell'ispezione. Tutte i disturbi del funzionamento della macchina sono da rendore noti al personale tecnico responsabile. È vietaco l'utilizzo di macchine danneggiate che presentano disturbi.

SCADENZE DI ISPEZIONE E MANUTENZIONE

PRE-ISPEZIONE: Prima del primo utilizzo tutte le macchine nuove o riparate devono essere controllate da personale qualificato in modo che tutte le condizioni espresse nel presente manuale siano verificate.

• CONTROLLI QUOTIDIANI:

- Controllare il funzionamento del freno.

- Controllare torsioni, pulizia e oliatura.

- Controllare il grado di usura, danneggiamenti, dilatazioni della fenditura del gancio, deformazione del manico e gancio storto.

• CONTROLLI REGOLARI (consigliati ogni mese):

- Controllare il grado di usura della caena.

- Controllare il grado di usura del gancio: Controllare il grado di usura, danneggiamenti, dilatazioni della fenditura del gancio, deformazione del manico e la posizione del gancio.

- Controllare il fissaggio del gancio.

• Pulire le catene e oliarle.

Durante il funzionamento possono sussistere pericoli meccanici. Possono sussistere pericoli meccanici nel momento in cui si possano verificare lesioni in seguito alla conseguenza moccanica di diverse componenti per esospio delle componenti della macchina, utensili, ecc. I principali pericoli meccanici sono: schliacciamenti, sugli, compressioni, avvolgimenti, ferite di vario tipo, inciampamenti e scivolamenti. Questi pericoli possono verificarsi durante il funzionamento normale o anche non corretto del dispositivo. I pericoli meccanici possono nascere sotto le seguenti circitanze: macchine in movimento, carichi trasportati, componenti in movimento, componenti non rifi NLTE/affiliate, componenti/ carichi che cadono, superfici disugali e piatze, spazi ristretti, posizione del lavoro rispetto al pavimento (lavora in altezza a profondità).

VII. PULIZIA E MANUTENZIONE

L'argano è da pulire regolarmente. Dopo la conclusione del lavoro rimuovere tutto lo sporco. Le catena, il gancio, i nastri e lo chiusure del gancio sono regolarmente da oliare. Nel caso in cui la catena sia coperta di ruggine rimuoverla. Quindi oliare la catena. Nel caso in cui non sia possibile rimuovere la ruggine sostituire la catena con una nuova Tueto i lavori di manutenzione e ispezioni dell'argano devono essere eseguite da personale qualificato e non da persone senza esperienza o conoscenza.

ATTENZIONE!

Dopo 5 mesi d'utilizzo del verricello (aprossimativamente, se il verricello sarà utilizzato più di 1500 volte – ossia circa 10 volte al giorno) occorre sostituire dischi freno:

Smontare in sequenza componento per componente n. 22 (disco freno) compreso – l'elemento n. 22 va sostituito:

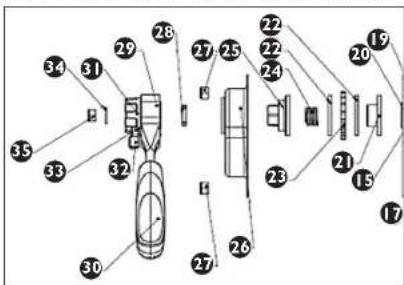

1	Piastra per montaggio del cambio	15	Piastra del freno	29	Sostegno
2	Coperchio del cambio	16	Molla dello scrocco	30	Maniglia
3	Asse 17 Molla dello scrocco 31 Volano
4	Rotella 18 Scrocco 32 Cambio
5	Anello	19	Rondella dello scrocco	33	Molla
6	Parte posteriore dell'alloggiamento con targhetta	20	Molla	34	Rondella della ruota
7	Gancio superiore	21	Mozzo	35	Dado M8
8	Fissaggio superiore del gancio	22	Disco del freno
9	Anello finale	23	Rotella con scrocco
10	Fissaggio inferiore del gancio	24	Molla del mozzo
11	Valvola a cassetto	25 Bullone
12	Albero e camme	26 Coperchio del freno
13	Catena	27 Dado M6
14	Spine laterali	28 Disco della camma
15	Bullone del raggio	31 Anello
16	Supporto	32 Raggio

VIII. CONTROLLO NORMALE DELLA MACCHINA

Verificare regolarmente che gli elementi dell'apparecchio non presentino danni. Nel caso si riscontrassero danni, è severamente vietato qualsiasi impiego del dispositivo. Si prega di contattare il venditore di riferimento affinchè vengano effettuate le modifiche necessario.

Cosa fare in caso si verifichino problemi?

Contattare il venditore e fornire i seguenti dati:

- Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)

- Se possibile fornire una foto del pezzo difettoso

- Provedere a descrivere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo. Più dettagliace sono le informazioni da voi fornite, maggiore è l'aiuto che possiamo fornirvi!

ATTENZIONE: Non aprire o smontare mai l'apparecchio senza l'autorizzazione del servizio clienti. Questa operazione non autorizzata fa decadere la garanzia!

La macchina non contiene nessuna sostanza pericolose per la salute, i suoi pezzi sono realizzati in metallo. Qualora la macchina non venga più utilizzata, la macchina è da rottamare. Attenersi alle norme per lo smaltimento dei rifiuti del proprio paese.
