SBS-FZ 250/1 5M - Wciągniki STEINBERG - Bezpłatna instrukcja obsługi

Typ produktu	Ręczny wciągnik łańcuchowy
Marka	Steinberg
Model	SBS-FZ 250/1 5M
Maksymalna nośność	250 kg
Maksymalna wysokość podnoszenia	1,5 m
Średnica ogniwa łańcucha	4 mm
Masa netto	2,8 kg
Rozstaw haków (A)	265 mm
Wymiar B	20 mm
Łańcuch	G80
Temperatura otoczenia	-10 do 150 °C
Zasilanie	Ręczne (dźwignia)
Główne funkcje	Podnoszenie i opuszczanie ładunków
Bezpieczeństwo	Automatyczny hamulec, hak bezpieczeństwa, zamknięcie haka
Konserwacja i czyszczenie	Regularne smarowanie łańcucha i haków; czyścić po każdym użyciu
Części zamienne i naprawy	Tarcze hamulcowe wymieniać po 5 miesiącach lub 1500 cyklach; części zamienne zalecane przez producenta
Normy	CE

Często zadawane pytania - SBS-FZ 250/1 5M STEINBERG

Jaka jest maksymalna nośność wciągnika Steinberg SBS-FZ 250/1 5M?

Maksymalna nośność wynosi 250 kg. Nigdy nie przekraczać tego limitu.

Jak używać wciągnika do podnoszenia i opuszczania ładunku?

Aby podnieść, ustaw skrzynię biegów na UP (w lewo) i obróć dźwignię zgodnie z ruchem wskazówek zegara. Aby opuścić, ustaw skrzynię na DOWN (w prawo) i obróć dźwignię w tę samą stronę. Pozycja środkowa aktywuje hamulec.

Jakie należy przestrzegać zasady bezpieczeństwa?

Przed użyciem przeczytaj instrukcję. Nigdy nie stawaj pod wiszącym ładunkiem. Sprawdź hamulec przed każdym podniesieniem. Nie używaj urządzenia, jeśli łańcuch jest uszkodzony. Noś rękawice ochronne.

Jak konserwować wciągnik łańcuchowy?

Regularnie czyść urządzenie oraz smaruj łańcuch, haki i zamknięcia. Usuń wszelkie ślady rdzy. Wymień łańcuch, jeśli rdza utrzymuje się.

Kiedy należy wymienić tarcze hamulcowe?

Tarcze hamulcowe należy wymienić po 5 miesiącach użytkowania lub około 1500 cyklach (co odpowiada około 10 użyciom dziennie).

Jaka jest maksymalna wysokość podnoszenia?

Maksymalna wysokość podnoszenia wynosi 1,5 metra.

Czy mogę używać wciągnika w środowisku wybuchowym?

Nie, używanie jest zabronione w atmosferze wybuchowej lub korozyjnej. Używaj wyłącznie w środowiskach niezagrożonych.

Jak sprawdzić prawidłowe działanie hamulca?

Przed każdym podniesieniem ładunku zawieś ładunek próbny o wadze około 10% dopuszczalnej nośności (25 kg). Podnieś i opuść go kilka razy, aby upewnić się, że hamulec utrzymuje ładunek bez opadania.

Co zrobić w przypadku problemu lub awarii?

Natychmiast przerwij użytkowanie i zabezpiecz strefę. Skontaktuj się ze sprzedawcą, podając numer seryjny i dokładny opis problemu. Nigdy nie otwieraj urządzenia bez uprzedniej zgody.

Jak przechowywać wciągnik, gdy nie jest używany?

Przechowuj wciągnik bez zawieszonego ładunku, z dala od wilgoci. Zawieś urządzenie w suchym miejscu. Przed każdym kolejnym użyciem wykonaj czynności sprawdzające opisane w instrukcji.

INSTRUKCJA OBSŁUGI SBS-FZ 250/1 5M STEINBERG

CE Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
Należy zagożnać się z instrukcja obsługi.
Uwanal Ostrzeżenie przed uwiszącym cieżareml
A
Uwagal: Nie wkracac rjk do naków. Uwagal: Zachowaj bezpieczną udległość od osób postronnych z dala od miejsca pracy.

Instrukcją oryginalną jest niemiecka worsja instrukcji. Pozostałe worsje językowe są tłumaczeniami z języka niemiockiego.

1. Przed przystąpieniem do uruchomienia prosimy o dokładne przeczytanie niniejszej instrukcji! Należy przestrzegać wszystkich wskazówek bezpieczeństwa, aby unikać szkód powstałych na skutek użytkowania niezgodnego z przeznaczeniem!

2. Zachowaj instrukcję użytkowania w celu jej późniejszego użycia. W razie gdyby maszyna miała zostać przekazana osobom trzocim, to wraz z nią należy przekazać również instrukcję użytkowania.

3. W przypadku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi wyklucza się odpowiedzialność za powstałe ewentualnie szkody.
4. Maszynę mogą beschugiwać osoby sprawne fizycznie, zdolne do jej obsługi i odpowiednio wyszkolone, które zapoznały się z niniejsza instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higleny pracy.
5. Maszyna nie jest przeznaczona do tego, by była użytkowana przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nicposiadające odpowiedniego doświadczenia i/łub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługować maszynę.
6. Utrzymuj porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub zle oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.

II. ZASADY BEZPIECZNEGO UŻYTKOWANIA / OSTRZEŻENIA

1. Przed każdym użyciem należy przeczytać instrukcje i wskazówki dotyczące bezpieczeństwa.
2. Przod każdym użyciem nałoży sprawdzić czy części nie są zużyte lub uszkodzone w sposób uniemożliwiający poprawne działanio maszyny. Zabrania się używania maszyny, jeśli joj części są zużyte lub uszkodzone w sposób uniemożliwiający jej poprawne działanie (przeskakiwanie łańcucha, nadmierny halas, zakleszczanie łańcucha, itp.).
3. Jeżeli maszyna uległa przeciążeniu lub podlegała silnym wstrząsom, przed użyciem musi zostać skontrolowane przez uprawnionego pracownika serwisu.
4. Zabrania się używania maszyny, która jest uszkodzona, zużyta lub działa niewłaściwie. W takim przypadku należy oddać maszynę do autoryzowanego serwisu w celu dokonania przeglądu i napraw.
5. Naloży dokonywać okresowych kompleksowych przeglądów maszyny i na bieżąco wymieniać zużyte / uszkodzone części.
6. Należy stosować wyłącznie części zamienne zalecane przez producenta.
7. Maszyna może być obsługiwana jedynie przez osoby odpowiednio przeszkolone w zakresie zasad bezpieczeństwa oraz fizycznie zdolne do obsługi.
8. Maszyna musi być regularnie smarowana.
9. Zabrania się używania maszyny w przypadku gdy zatrzask haka został uszkodzony w jakikołwiek sposób.
10. Zawsze należy sprawdzać czy zatrzaski haków zostały odpowiednio zamknięte.
    II. Zabrania się łączenia łańcucha poprzez śruby przełożone przez ogniwa łańcucha.
11. Zabrania się obciążania maszyny ładunkiem większym niż jej maksymalne dopuszczalne obciążenie.
12. Zabrania się wkładania dłoni do wnętrza haków.
13. Należy upewnic się że ładunek jest stabilnie i prawidłowo zamocowany centralnie pod hakiem. Zabrania się ciągnięcia ciężaru.
14. Zabrania się używania maszyny ze skręconym, zakleszczonym, zapęłonym lub uszkodzonym łaricuchem.
15. Zabrania się uderzania w łańcuch lub hak.
16. Zabrania się przekładania haka przez ogniwa łańcucha lub zaczepiania haka za ogniwa łańcucha.
17. Zawsze należy upewnić się że ciężar został prawidłowo zawieszony na haku a zatrzask haka został zamknięty.
18. Naloży zawszo sprawdzić, czy wszystkie połączenia śrubowe w maszynie i/lub jej mocowaniu są prawidłowo dokręcone.
19. Zabrania się przechodzenia oraz przebywania pod wiszącym ładunkiem (oraz w jego bezpośrednim pobliżu).
20. Zabrania sie podnoszenia ładunku przy pomocy maszyny nad ludźmi lub zwierzetami.
21. Zabrania się podnoszenia ludzi lub zwierząt przy pomocy tej maszyny.
22. Zawsze należy zwracać baczną uwagę na ładunek.
23. Zabrania się pozostawiania zawieszonego ładunku bez nadzoru.
24. Nalczy unikać sytuacji w którci ładunck może się rozkołysać
25. Osoby postronne powinny być ostrzeżone o pracy maszyny oraz powinny przebywać w bezpiecznej odległości od ładunku.

1. Zabrania się prowadzenia prac mechanicznych lub podobnych (spawanie, cięcie, itp.) na zawieszonym ładunku.
2. Po zakoriczeniu pracy z maszyną należy ją zabezpieczyć przed nieupoważnionym użyciem.
3. Maszyna musi być regularnie kontrolowana a uszkodzone lub zużyte części muszą być wymieniane na nowe przez autoryzowany serwis.
4. Upadek ładunku grozi obrażeniami lub śmiercią.
5. W trakcie pracy z maszyną należy używać środków ochrony osobistej (m.in. rękawice ochronne). Należy stosować również odpowiednia, przylegającą do ciała odzież roboczą.
6. Uwaga: Istnieje ryzyko przegrzania hamulca podczas długotrwałego opuszczania ładunku.

Nieprzestrzeganie zalecen i instrukcji bezpieczeństwa grozi poważnymi obrażeniami ciała lub śmierci!

III. PRZEZNACZENIE MASZYNY

Wyciagarka łańcuchowa jest przeznaczona wyłącznie do ręcznego plonowego podnoszenia i opuszcznania lużnych ładunków na stanowisku pracy. Masa ładunku przy podnoszeniu nie może przekroczyć podanej dopuszczalnej nośności. Można są stosować w fabrykach, gospodarstwach rolnych, budowach, do monazu urządzeń oraz do załadunku i rozładunku towarów. Wyciagarka jest bardzo przydzona w miejscach otwartych oraz tam gdzie nie ma zasilania elektrycznego. Zabrania się używania maszyny w środowiskach korozyjnych oraz środowiskach z atmosferą wybuchową.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

IV. DANETECHNICZNE

Nazwa produktu Wyciągarka łańcuzchowa
Model SBS-FZ 500/1,5M SBS-FZ 250/1.5M
Dopuszczalna ładowność (kg) 500 250
Maksymalna wysokość podnoszenia [m] 1,5	1,5
Minimalna odległość między hakami [mm]	300 265
Siła potrzebna do podmiesienia ładunku [N]	260 260
Średnica ogniwa łańcucha [mm]	4	4
Ilość łańcuchów	1	1
Waga [kg]	2,85	2,8
Łańcuch	G80
Temperatura otożenia [°C]	-10 = +50

V. PRZED PIERWSZYM UŻYCIEM

Kostrola po obzysnaniu toxasu

W momencie otrzymania towaru należy sprawdzić opakowanie pod kątym wystąpowania ewentualnych uszkodzeń otworzyć je. Jeśli opakowanie jest uszkodzone prosiny o skontaktowanie się w przeziągu 3 dni z przedsiębiorstwem transportowym lub Państwa dystrybutorom oraz o udokumentowanie uszkodzeń w jak najlepszy sposób. Prośiny nie stawiac pełnego opakowania do gory nogami! Jeśli opakowanie będzie ponownie transportowane prosiny zadało o to, by było ono przeważone w pozycji pożomej i by było stabilnie ustawione.

Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania maszyny do serwisu można go było jak najlepiej ochronić na czas przesyłki!

VI. MONTAŻ MASZYNY

Umiejsrowienie maszyny

Zanim maszyna zostanie zamocowana w mięścycu roboczym należy wystawdzić czy nie jest uszkodzona. Należy upewnić się konstrukcja nośna na której maszyna będzie zamocowana jest wystarczącało wytrzymała aby była zdolna wytrzymąć ciężar ładunku oraz maszyny. Zabrania się zamontowania maszyny na konstrukcji kośnej nie można zweryfikować pod względem jej nośności i wytrzymałości. Odpowiedzialność za zamontowanie na konstrukcji nośnej oraz za samą konstrukcję nośną leży po stronie użytkownika.

W trakcie zawieszania maszyny na konstrukcji nośnej należy zachować szczególną ostrożność oraz zapewnić wszelkie warunki odpowiednie do bezpiecznej pracy – pozwoli to na uniknięcie zagrożeń związanych z ewentualnymi obrażeniami osób.

Odpowiedzialność za przygotowanie warunków montażu maszyny oraz za sam montaż maszyny leży po stronie użytkownika. Po zamontowaniu maszyny należy sprawdzić czy hak został prawidłowo zamontowany a jego zatrzask zamknięty.

Należy zawsze sprawdzić działanie hamulca przy każdym podnoszeniu ładunku. W tym celu należy powiesić ładunek próbny (ok. 10% dopuszczalnego obciążenia) i kilkakrotnie go podnieść i opuścić aby być pewnym, że nie zsunie się on w chwili zatrzymania podnoszenia/opuszczania.

Zawsze należy sprawdzić pozycję łańcucha – czy nie jest on przekręcony, prawidłowa pozycja łańcucha jest wtedy gdy łączenia ogniw są w jednej linii.

Po zamontowaniu maszyny w工作中u roboczym należy sprawdzić w jakiej odległości od podłoża znajduje się dolna pęda ręcznego łańcucha służącego do podnoszenia i puszczańta ładunku. Odległości ta powinna wymości od 500 mm do 1000 mm. W przypadku gdy za odległości jest inna należy przeprowadzić odpowiednią regulacją łańcucha ręcznego – wydłużyc go lub skrócić. Аży przedłużyc i skrócić łańcucha ręczny należy rozłączcy go odginając koście ogniwa łączącego y wydłużyc i skrócić o odpowiednią długość a następnie złączyć go ogniwom łączącym.

DZIAŁANIE

Podnoszenie / Opuszczanie

Hak należy ustawie bezpośrednio nad ładunkiem tak, aby łancuh nie ich naciągnięty. Аby wciągnąć ładunkem należy ustawie przełącznik zmiany biogów w ławu stronę zgodnie „UP”, a następnie należy zacząć kręcić dźwignia zgodnie z kierunkiem ruchu wskażowek zegara. W celu opuszczenie ładunku należy przełącznik zmiany biogów ustawie w prawa stronę w pozycjęty „DOWN” i dźwignia kręcić zgodnie z kierunkiem ruchu wskażowek zegara. Ustawienie przełącznika zmiany biogów w środkowe położenie spowoduje załączenie hamulca. Wciągnie / opuszczenie można zatrzymaid w dowolnym miejscu.

W przypadku zablokowania się tańcucha lub innej nieprawidłowości w działaniu maszyny należy nocychmiast przerwać wykonywanie pracy. Należy powiadomić kompetentne osoby, które będą mogły只得ą obciążenie i wykonać czynności przywracające normalne działanie. Należy wyznaczyć strefę bezpieczeństwa wokół maszyny oraz pod ładunkołem, aby osoby nieupoważnione nie miały tam總統u i nie mogły tam przebywać. Maszynę przekazać do autoryzowanego serwisu.

W momencie odblokowania zablokowanego obciążenia na wyciagarce, może być konleczne zastosowanie dodatkowej siły, aby zwolnić tarcie między elementami hamulca.

Widok ogólny maszyny

1. hak do zawicszenia na konstrukcji nosnej
2. hak do zawieszania obciążení / ładunków
3. dzwignia do podnoszenia / opuszczania ciężaru
4. przełącznik zmiany biegów (podnoszenie, opuszczanie)
5. liancuch badunkowy

PRZECHOWYWANIE

Maszynę należy przechowywać zawsze bez obciążenia. Zabrudzenia należy usunąć łańcuch, sworznie haków i sworznie zatrzasków haków należy nasmarować. Powiesić w suchym miejscu. Przed ponownym użyciem wziągnika należy postępować zgodnie z instrukcjami opisanymi w niniejszej instrukcji.

PRZEGLADY

Przed przekazaniem do użytku, maszyna która jest nowa lub została naprawiona, powinna zostać sprawdzona przez wykwalifikowany personel techniczny, który posiada wiedzę i doświadczenie w zakresie obsługi i konserwacji tego typu maszyn.

Maszyny powinny podlegać regularnej kontroli poprzez wizualne sprawdzanie stanu maszyny zarówno przed użyciem, w trakcie używania oraz po użyciu. Sprawdzanie powinny być wykonywane przez obshęgu maszyny. Jakiekolwiek nieprawidłowości w pracy maszyny, uszkodzenia muszą zostać zgłoszone odpowiedniemu personeliwi technicznemu. Zabrania się używania maszyny w której stwierdzono uszkodzenie liub wystąpiły jakiekolwiek nieprawidłowości w jej pracy.

TERMINY PRZEGLADÓW I KONSERWACJI

• PRZEGLAD WSTEPNY: przed pierwszym użyciem. Wszystkie nowe lub naprawione maszyny muszą być sprawdzone przez wykwalifikowaną kompetentną osobę, aby zapewnić społnienie wymagań niniejszej instrukcji.
  • PRZEGLADY CODZIENNE:

• Sprawdzić działanie hamulca,

• Sprawdzić laricuchy – czystość, nasmarowanie, skręcenia.
• Sprawdzić haki: stopień zużycia, uszkodzenia, powiększenie szczoliny haka, wygięcie trzonu lub skrzywienie haka.

• PRZEGLĄDY REGULARNE (zalecane co miesiąc):

• Sprawdzić zużycie hańcucha
• Sprawdzić zużycie haków: stopień zużycia, uszkodzenia, powiększenie szczeliny haka, wygięcie trzonu lub skrzywienie haka.
• Sprawdzić mocowanie haków.
  • Wyczyścić i nasmarować bańcuchy.

ZAGROŻENIA JAKIE MOGA WYSTĄPIĆ PODCZAS UŻYTKOWANIA

Zagrożenia jakie mogą wystąpić podczas użytkowania maszyny są zagrożeniami mechanicznymi. Zagrożenie mechaniczne powstaje w sytuacji w której może dojść do urazów będących wynikiem mechanicznego oddziaływania na człowieka różnych elementów, np. części maszyn. narzędzi, ip.
Podstawowymi zagrożeniami mechanicznymi są zgniecenie, zmiażdzenie, ścięcie, przecięcie lub odcięcie; wplątanie; wciągnięcie - lub pochwycenie; uderzenie; przekłucie lub przebicie; starcie lub obtarcie; a także poślzgnięcia i podnięcia.
Zagrożenia te mogą występować zarówno podczas normalnej pracy maszyny jak również mogą powstawać na skutek nicprawidłowości w pracy maszyny. Te nicprawidłowości mogą skutkować awariami maszyn.
Zagrożenia mechaniczne mogą powstać w wyniku: przemieszczających się maszyn, transportowanych ładunków, ruchomych elementów, ostrych / chropowatych elementów, padających elementów / ładunków, śliskich nierównych powierzchni, ograniczonych przestrzeni, położeniu stanowiska pracy w stosunku do podłoża (praca na wysokości oraz w zągłębieniach).

VII. CZYSZCZENIE I KONSERWACJA

Wycagarkę tańcuchową należy regularnie czyścić. Po zakończeniu pracy należy usunać wszystkie zanioczyszczenia z tańcuchów oraz samej maszyny. Tańcuchy, haki, zwiasy i zatraski haków należy regularnie smarować smarem. W momencie kiody tańcuch nośny będzie pokryty rdą należy ją usuć a następnie go nasmarować. Jeżeli nie do się usućuć rdzy, tańcuch nośny należy wymienic na nowy. Wszelkie konserwację i przygłąwi wyciągarto powinny być przeprowadzane przez przyszkołonego i wykwalifikowanego pracownika, nie powinna tego roboć osoba boz doswiadczenia i wiedzy.

UWAGA!

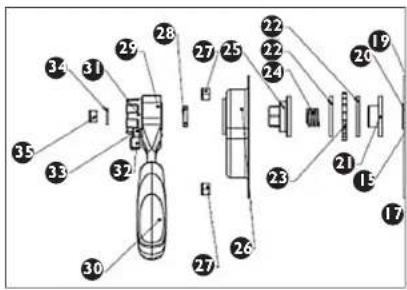

Po 5 miesiącach używania wyciągarki (w przybliżeniu jeśli wyciągarka będzie używa ponad 1500 razy – codziennie 10 razy) należy wymienić płytki hamulcowe:
Zdemontowac kolejno elementy do elementu nr 22 (tarcza hamulcowa) włącznie – który należy wymienić:

1	Płyta montażu przekładni	15	Płyta hamulca	29	Uchwyt
2	Pokrywa przekładni	16	Sprężna zapadki	30	Rączka
3	Oś	17	Sprężna zapadki	31	Koło zamachowe
4.	Koło	18	Zapadka	32	Dźwignia zmiany biegów
5	Pierscień	19	Podkładka zapadki	33	Sprężna
6	Tylna obudowa z tabliczką znamionową	20	Sprężna	34	Podkładka koła
7	Zeczep górny	21	Piasta	35	Nakrętka M8
8.	Górny zaczep haka	22	Tarcza hamulcowa
9.	Pierscień kończowy	23	Koło zapadkowe
10	Dolny zaczep haka	24	Sprężna piasty
11	Spychacz	25	Nakrętka hamulca
12	Wał łańicucha	26	Pokrywa hamulca
13	Łańcuch	27	Nakrętka M8
14	Szpili kiboczne	28	Krzywka, mimosród
15	Trzpień wału	31	Pierscień
16	Podpora	32	Walek

VIII. REGULARNA KONTROLA MASZYNY

Należy regularnie sprawdzać, czy elementy maszyny nie są uszkodzone. Jeżeli elementy będą uszkodzone, to należy zwrócić się do sprzedawcy z prośbą o ich naprawę.

Co należy zrobić w przypadku pojawicnia się problemu?

Należy skontaktować się ze sprzedawcą i przygotować następujące dane;

- Numer faktury oraz numer serjyny (nr serjyny podany jest na tabliczce znamionowej).

• Ewentualnie zdjęcie niesprawnej części.

• Pracownik sorwisu jest w stanie lepiej ocenić, na czym pologa problem, jeżeli opiszą go Państwo w sposób tak precyzyjny, jak jest to tylko możliwe. Im bardziej szczegółowe są dane, tym szybciej można Państwu parnac!

UWAGA! Nigdy nie wolno otwierać maszyny bez konsultacji z serwisem klienta. Może to prowadric do utracy gwarancjił Maszyna nie zawiora żadnych substancji szkodliwych dla zdrowia, jej części wykonano są z metalu. Po wycofaniu z eksploatacji maszynę należy przekazać na złomowisko. Należy przestrzegać obowiązujących w danym kraju przepisów w zakresie ochrony środowiska.

NÁVOD K OBSLUZE

I.BEZPEČNOSTNÍ POKYNY

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczo- nego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segreg- gacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
