STAR_ATFE_11 - Ufficio Fromm & Starck - Manuale utente e istruzioni gratuiti

MANUALE UTENTE STAR_ATFE_11 Fromm & Starck

Descrizione del parametro	Valore del parametro
Nome del prodotto	Supporto scrivania regolabile elettricamente ad angolo
Modello	STAR_ATFE_11STAR_ATFE_30
Tensione di alimentazione [V~] / Frequenza [Hz]	230/50
Potenza nominale [W]	450
Ciclo di lavoro*	2 min di funzionamento / 18 min di riposo
Carico massimo consentito [kg]	150
Intervallo di regolazione dell'altezza [mm]	600-1250
Velocità [mm/s]	38
Dimensioni [Larghezza x Profondità x Altezza; mm] (nella posizione base)	Parte sinistra: 1100x680x600, parte destra: 900x320x600
Peso [kg]	46

*ATTENZIONE: Dopo ogni 2 minuti di funzionamento continuo del motore, lasciare che il dispositivo si raffreddi e resti inattivo per almeno 18 minuti.

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

PRIMA DI PROCEDERE AL LAVORO BISOGNA ACCURATAMENTE LEGGERE E COMPRENDERE QUESTO MANUALE.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione(segnale generico di pericolo)
	ATTENZIONE! Avvertenza contro la folgorazione!
	Solo per uso all’interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale sono solo a scopo illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

Il manuale originale è la versione tedesca. Le altre versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservazione delle avvertenze e delle istruzioni può causare folgorazione, incendio e/o danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce al< supporto scrivania regolabile elettricamente ad angolo>

2.1. Sicurezza elettrica

a) La spina dell'apparecchio deve essere adattata alla presa. Non modificate la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Evitare di toccare i componenti con messa a terra come tubi, radiatori, fornelli e frigoriferi. C'è un rischio maggiore di scossa elettrica se il corpo è messo a terra e tocca l'unità esposta a pioggia diretta, pavimentazione bagnata e funzionamento in un ambiente umido. Il passaggio dell'acqua nell'apparecchio aumenta il rischio di danneggiamento o di folgorazione.
c) Non toccare l'apparecchio con mani bagnate o umide.
d) Non usare il cavo in modo improprio. Non utilizzare mai il cavo per trasportare l'apparecchio o per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se l'uso dell'apparecchio in un ambiente umido non può essere evitato, è necessario utilizzare un interruttore differenziale (RCD). L'uso di un RCD riduce il rischio di scossa elettrica.
f) Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o mostra chiari segni di usura. Il cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal centro di assistenza del produttore
g) Per evitare scosse elettriche, non immergere il cavo, la spina o l'apparecchio stesso in acqua o altri liquidi. Non utilizzare l'apparecchio su superfici bagnate.
h) ATTENZIONE - PERICOLO DI MORTE! Quando si pulisce o si usa l'apparecchio, non immergerlo mai in acqua o altri liquidi.
i) Non utilizzare l'apparecchio in locali con umidità molto elevata / nelle immediate vicinanze di serbatoi d'acqua!

2.2. Sicurezza nei luoghi di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.
b) Non utilizzare l'apparecchio in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili.
c) In caso di constatazione di danno o non conformità nel funzionamento del dispositivo bisogna spegnerlo immediatamente e informare la persona delegata.
d) In caso di dubbi sul corretto funzionamento dell'apparecchio, bisogna contattare il servizio di assistenza del produttore.
e) L'apparecchio può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!
f) In caso di incendio o di accensione del fuoco, si devono usare solo estintori a polvere o a neve (CO2) per spegnere l'apparecchio sotto tensione.
g) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.
h) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.
i) Quando si utilizza questo apparecchio insieme ad altri apparecchi, è necessario seguire anche le altre istruzioni per l'uso.

Ricorda! i bambini e gli altri astanti devono essere protetti durante l'utilizzo dell'apparecchio.

2.3. Sicurezza personale

a) L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o con mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare la macchina.
b) Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
c) Bisogna rimuovere tutti gli strumenti di regolazione o le chiavi prima dell'accensione dell'apparecchio. Lo strumento o la chiave lasciata nella parte rotante del dispositivo può causare lesioni.
d) L'aria compressa può causare gravi lesioni.

e) Si consiglia di adottare protezioni degli occhi, delle orecchie e delle vie respiratorie.
f) L'apparecchio non è un giocattolo. I bambini non devono giocare con l'apparecchio.
g) Non mettere le mani o qualsiasi oggetto all'interno dell'apparecchiatura in funzionamento!

2.4. Utilizzo sicuro dell'apparecchio

a) Estrarre la spina dalla presa prima di fare regolazioni, cambiare accessori o mettere via l'apparecchio. Questa misura preventiva riduce il rischio di messa in moto accidentale.
b) Tenere l'apparecchio inutilizzata fuori dalla portata dei bambini e di chiunque non abbia familiarità con l'apparecchio o con questo manuale. Le apparecchiature elettriche sono pericolose nelle mani di utilizzatori inesperti.
c) Mantenere l'apparecchio in uno stato tecnico buono. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, far riparare l'apparecchio prima dell'uso.
d) La riparazione e la manutenzione delle apparecchiature dovrebbe essere effettuate da personale qualificato utilizzando esclusivamente parti di ricambio originali. Questo garantirà un utilizzo sicuro.
e) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
f) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conto delle norme di sicurezza e di salute per la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.
g) Evitare situazioni in cui l'apparecchio si ferma sotto un carico pesante durante il funzionamento. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.
h) Non toccare le parti in movimento o gli accessori se l'apparecchio non è stata scollegato dall'alimentazione.
i) È vietato muovere, spostare o ruotare l'apparecchio durante il funzionamento.
j) Non lasciare l'apparecchio acceso senza sorveglianza.
k) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
I) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.
m) Non avviare l'apparecchio vuota.

n) È vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.
o) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.
p) Non sovraccaricare l'apparecchio.
q) L'uso inappropriato del prodotto, come ad esempio sedersi sul piano di lavoro, può provocare danni al prodotto e/o lesioni personali. È vietato sedersi sul piano della scrivania per evitare lesioni gravi.
r) È vietato muoversi o sdraiarsi sotto la struttura della scrivania durante la regolazione. Non sedersi o stare in piedi sul telaio della scrivania. Occorre prestare particolare attenzione durante la regolazione.
s) Controllare regolarmente che il meccanismo di regolazione della scrivania funzioni correttamente e rimuovere qualsiasi ostacolo che possa impedire una efficiente regolazione.
t) Assicurarsi che i fili, le connessioni e le spine non interferiscano con l'uso del prodotto.
u) Quando si regola l'altezza della scrivania, assicurarsi che i cavi instradati siano di lunghezza sufficiente. Cavi e collegamenti troppo corti possono rendere difficile la regolazione dell'altezza o contribuire a danneggiare altre apparecchiature.
v) Non utilizzare il prodotto se la scatola di controllo fa rumore o ha un odore sgradevole. Non è permesso modificare l'alimentazione e la scatola di controllo da soli.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

Il prodotto è progettato per sostenere e regolare l'altezza di un piano di lavoro. L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

3.1. Descrizione del dispositivo

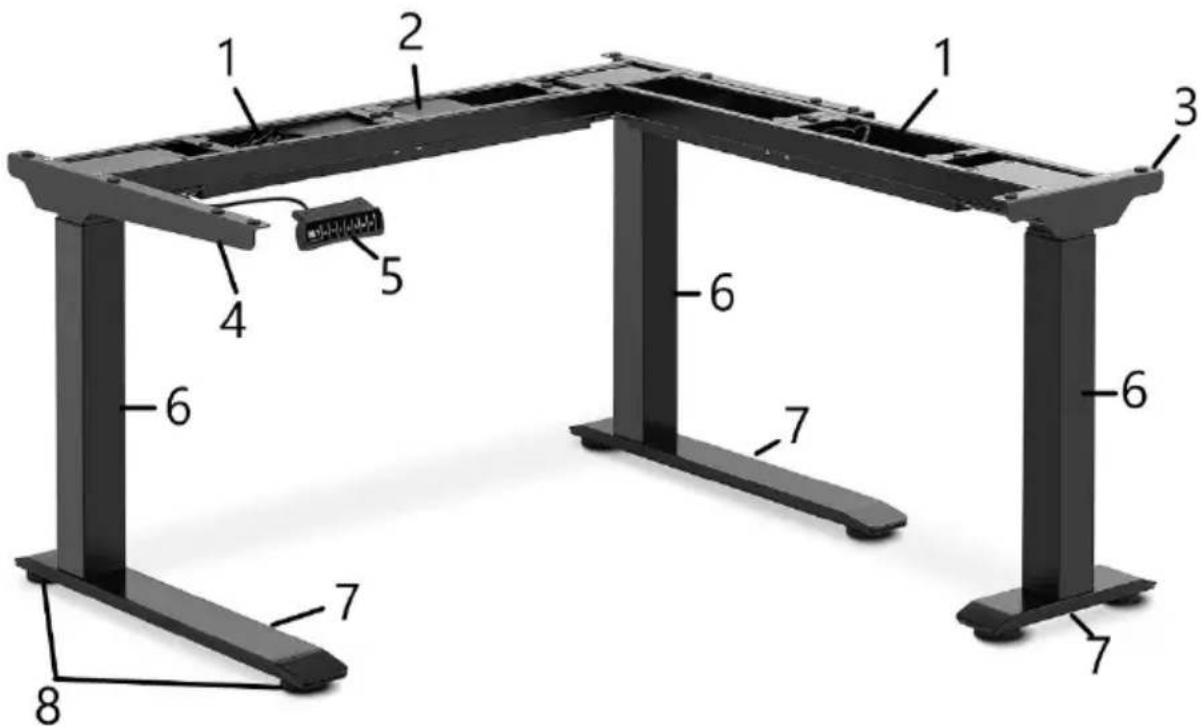

1. Canalina portacavi
2. Scatola di controllo
3. Supporto destro
4. Supporto sinistro
5. Pannello di comando
6. Colonna di sollevamento
7. base
8. Piedini

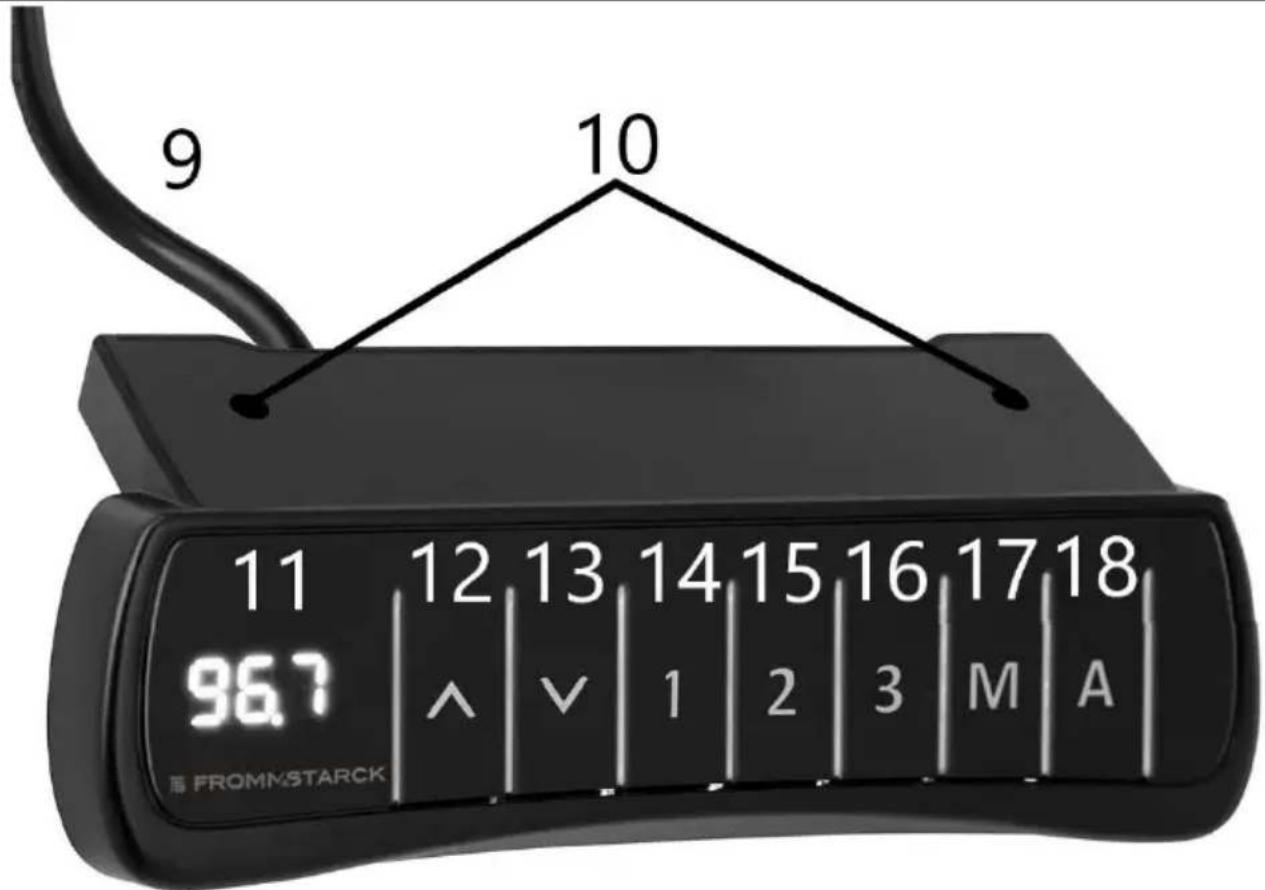

Descrizione del pannello di controllo

9 10 11 12 13 14 15 16 17 18 96.7 ^ | ∨ | 1 | 2 | 3 | M | A FROMMSTARCK

1. Cavo di alimentazione del pannello di controllo

2. Fori di montaggio

3. Display

4. Pulsante di sollevamento della scrivania - "su"

5. Pulsante di abbassamento della scrivania - "giù"

6. Posizione 1, la prima posizione di altezza salvata dall'utente

7. Posizione 2, seconda posizione di altezza salvata dall'utente

8. Posizione 3, terza posizione di altezza salvata dall'utente

9. Pulsante per memorizzare le posizioni in altezza

10. Pulsante di allarme – promemoria per cambiare posizione alla scrivania

3.2. Predisposizione al lavoro

La temperatura ambiente deve essere compresa tra 0 e 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'apparecchio su una superficie piana, stabile, pulita, resistente al fuoco e tenere fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. L'apparecchio deve

essere collocato in modo tale che la spina di alimentazione possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

MONTAGGIO DELL'APPARECCHIO

Elenco delle parti

N,	Disegno	Quantità
A		6
B		8
C		12
D		16
E		24
F		1

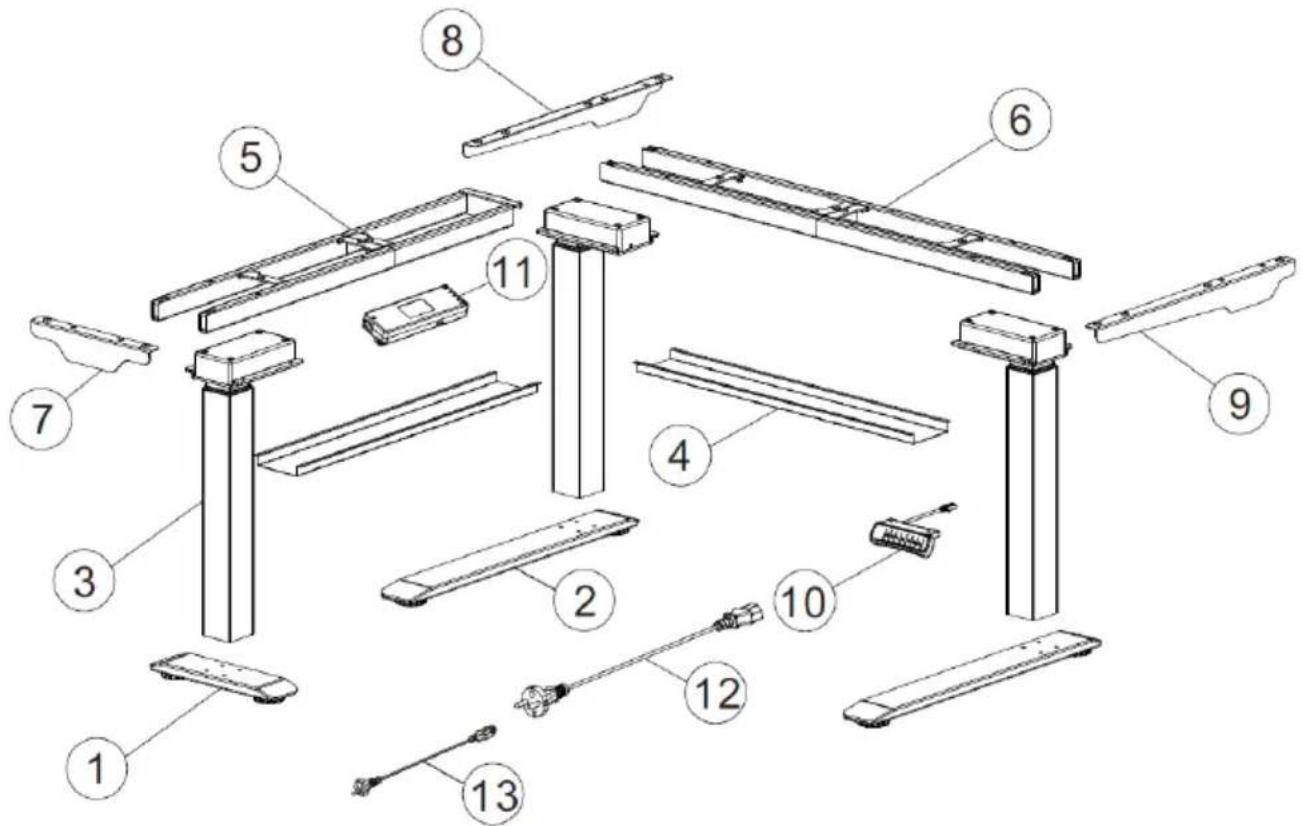

N,	Disegno		Descrizione	Quantità
1			Base corta	1
2			Base lunga	2

IT

3		Colonna di sollevamento	3
4		Vaschetta per cavi	2
5		Trave laterale	1

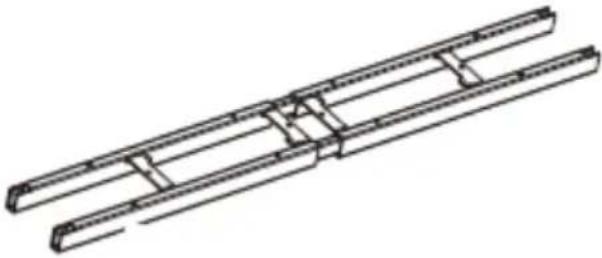

6		Trave di supporto	1
7		Supporto corto di sinistra	1
8		Supporto lungo di sinistra	1
9		Supporto destro	1

IT

10		Pannello di comando	1
11		Armadio di controllo	1
12		Cavo di alimentazione	1
13		Cavo di collegamento	1

Attenzione: La numerazione e le designazioni nelle figure seguenti si riferiscono alla numerazione e ai simboli assegnati agli articoli nella lista delle parti.

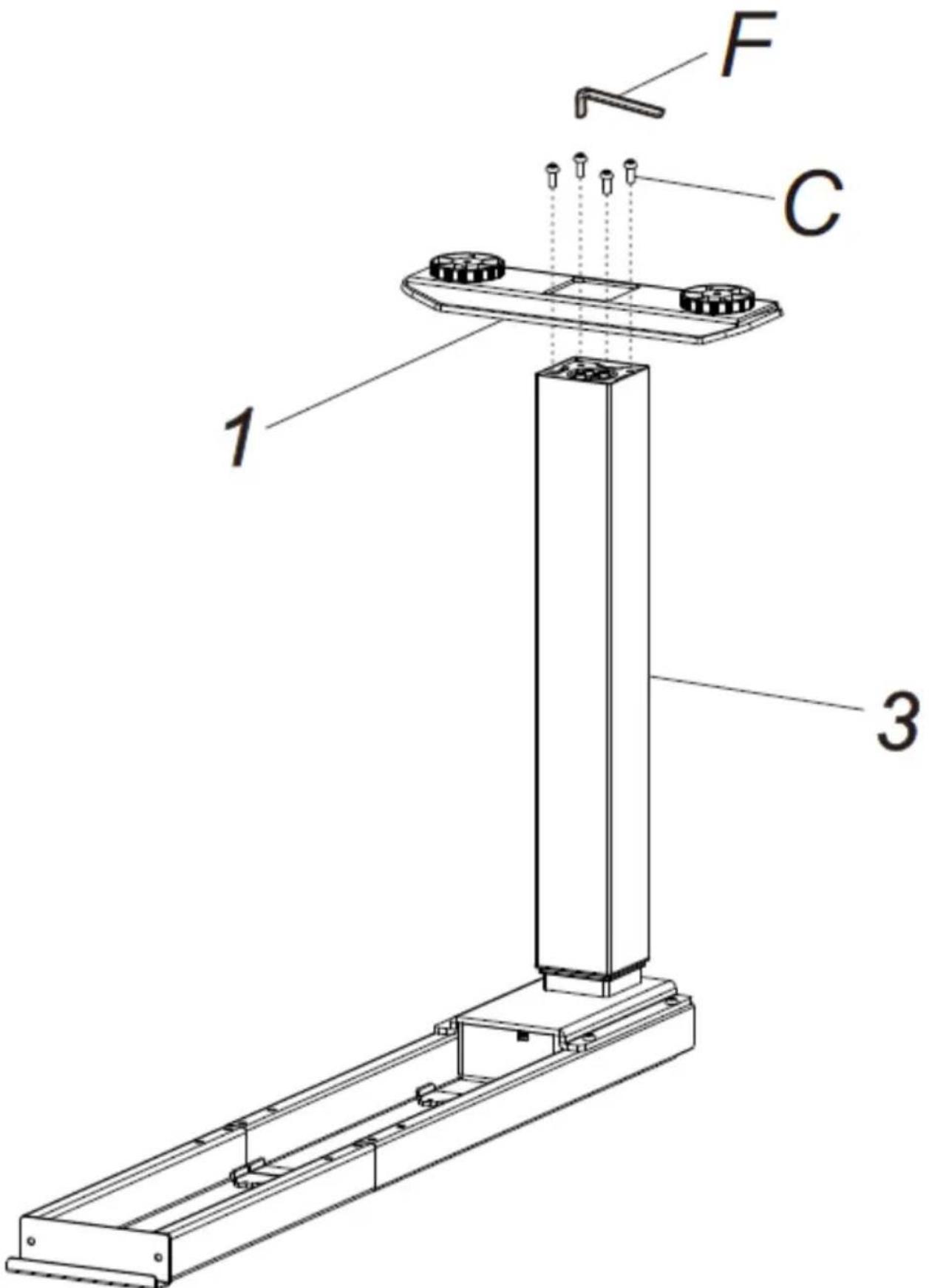

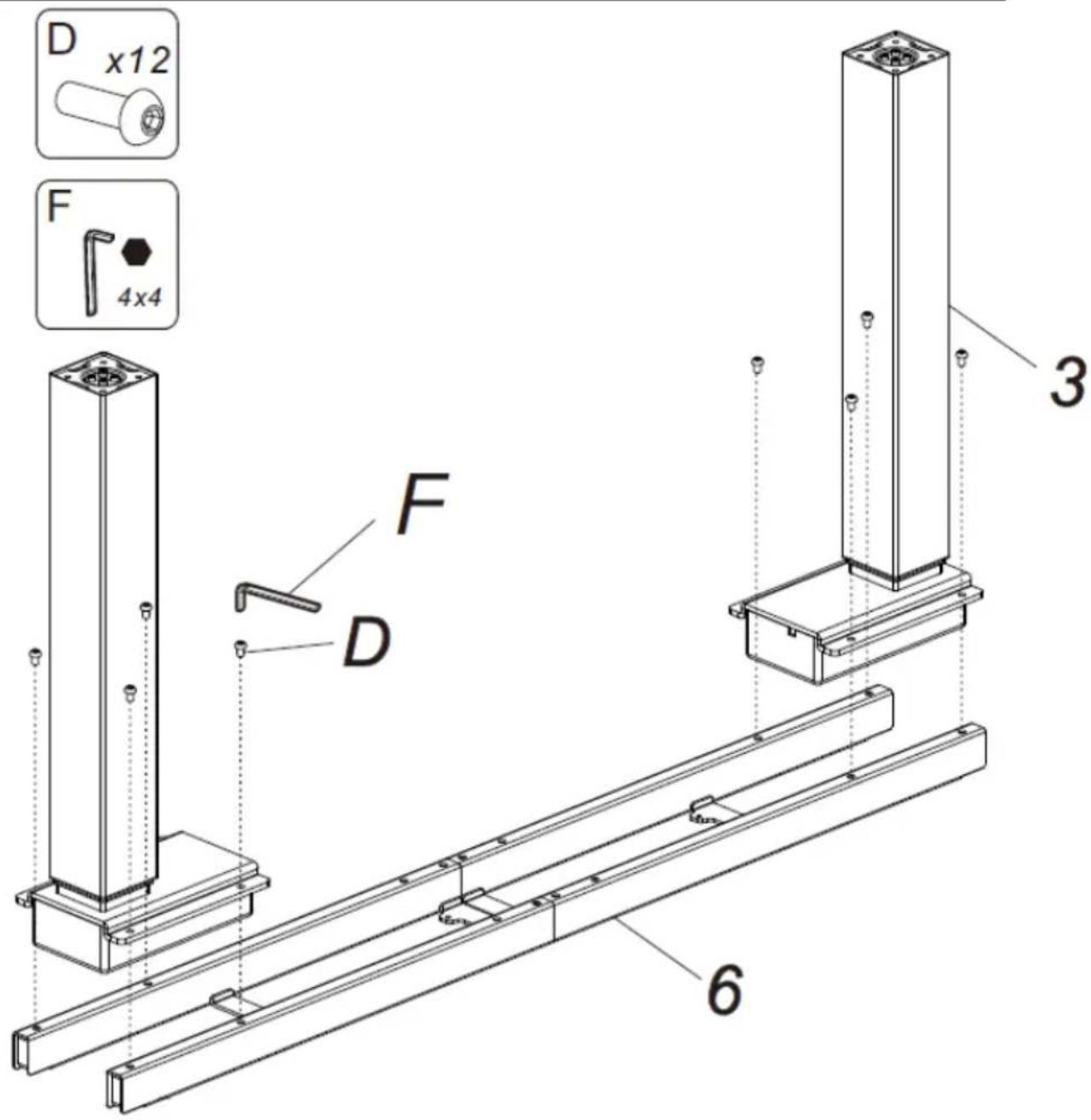

1. Avvitare le colonne di sollevamento (2) alla trave di supporto (6) e alla trave laterale (5) con viti a brugola (D).

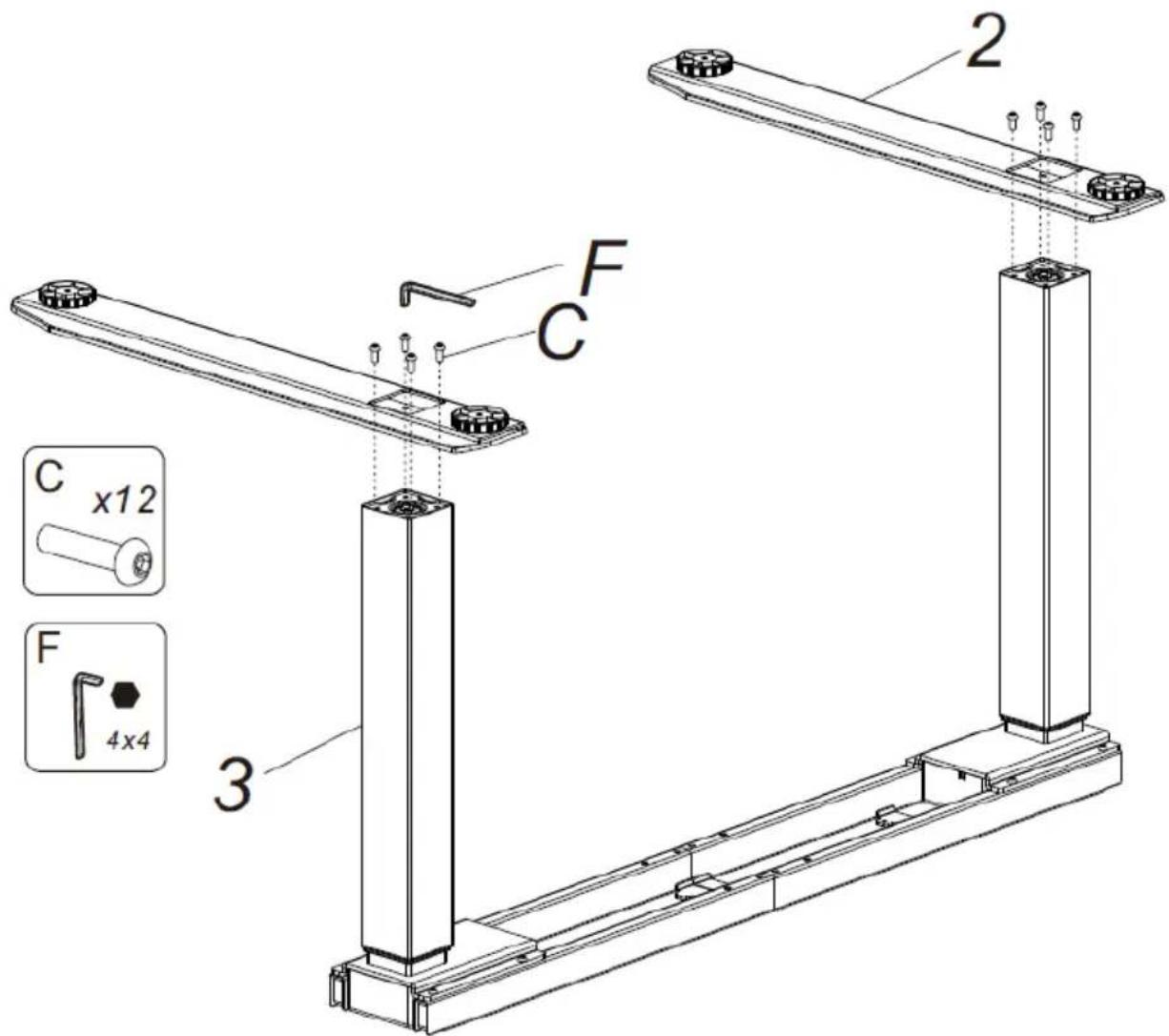

1. Avvitare le basi lunghe (2) alle colonne avvitate alla trave di supporto (6) e la base corta (1) alla colonna avvitata alla trave laterale (5) utilizzando le viti (C).

2 F C 3 C x12 F 4x4

F C 1 3

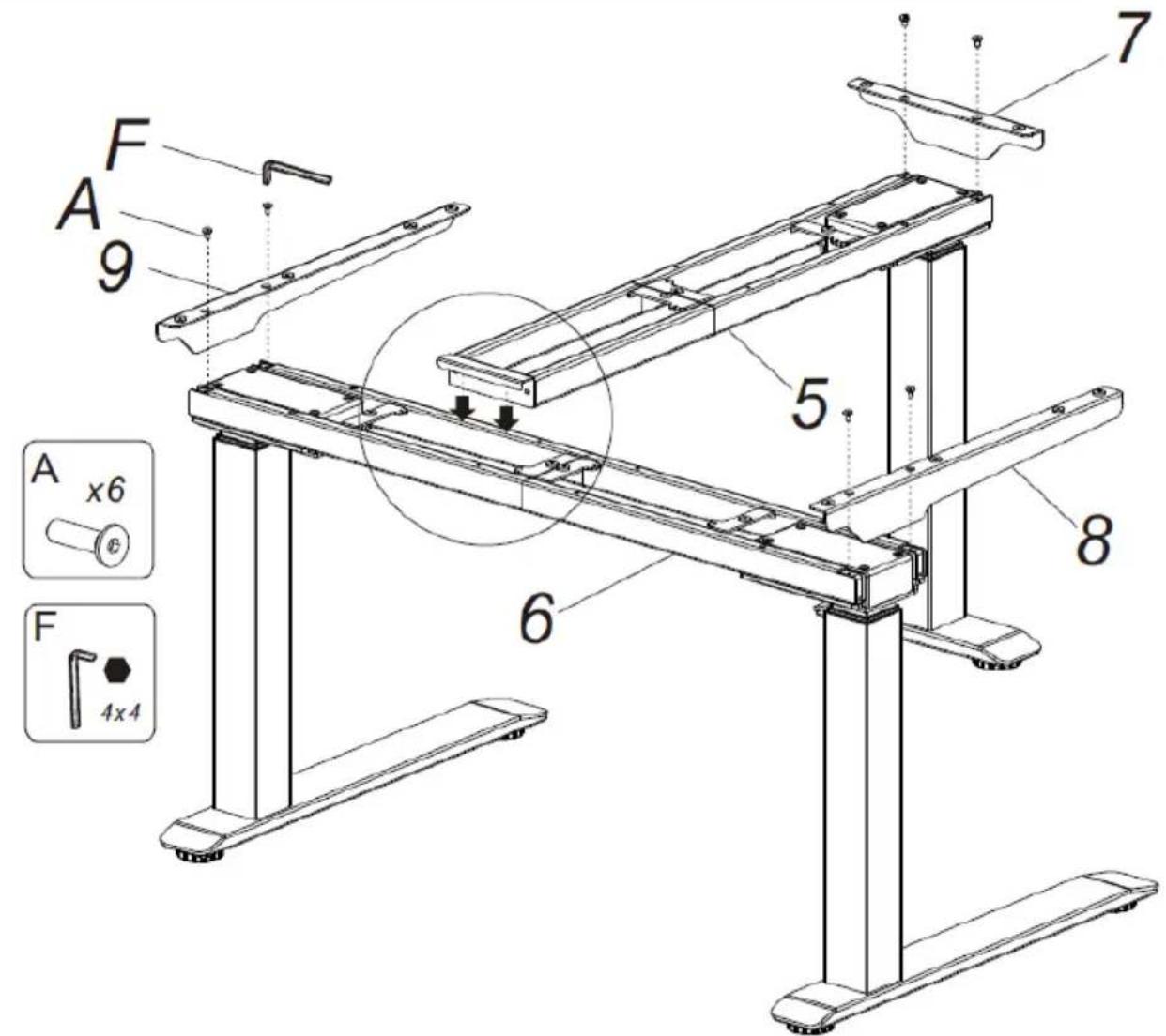

1. Avvitare i supporti (7-9) alle travi: laterale (5) e di supporto (6) con le viti (A). Poi agganciare la trave laterale alla trave di supporto come mostrato nella figura.

F A 9 7 5 A x6 6 8 F 4x4

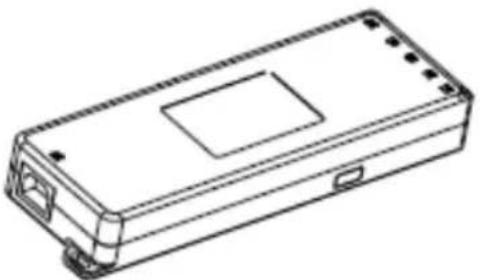

1. Collegare alla scatola di controllo: il cavo di alimentazione (12), i cavi dei motori (il cavo del motore più lontano deve essere prolungato con un cavo di collegamento (13) e il cavo del pannello di controllo (10).

IT

10 13 11 12

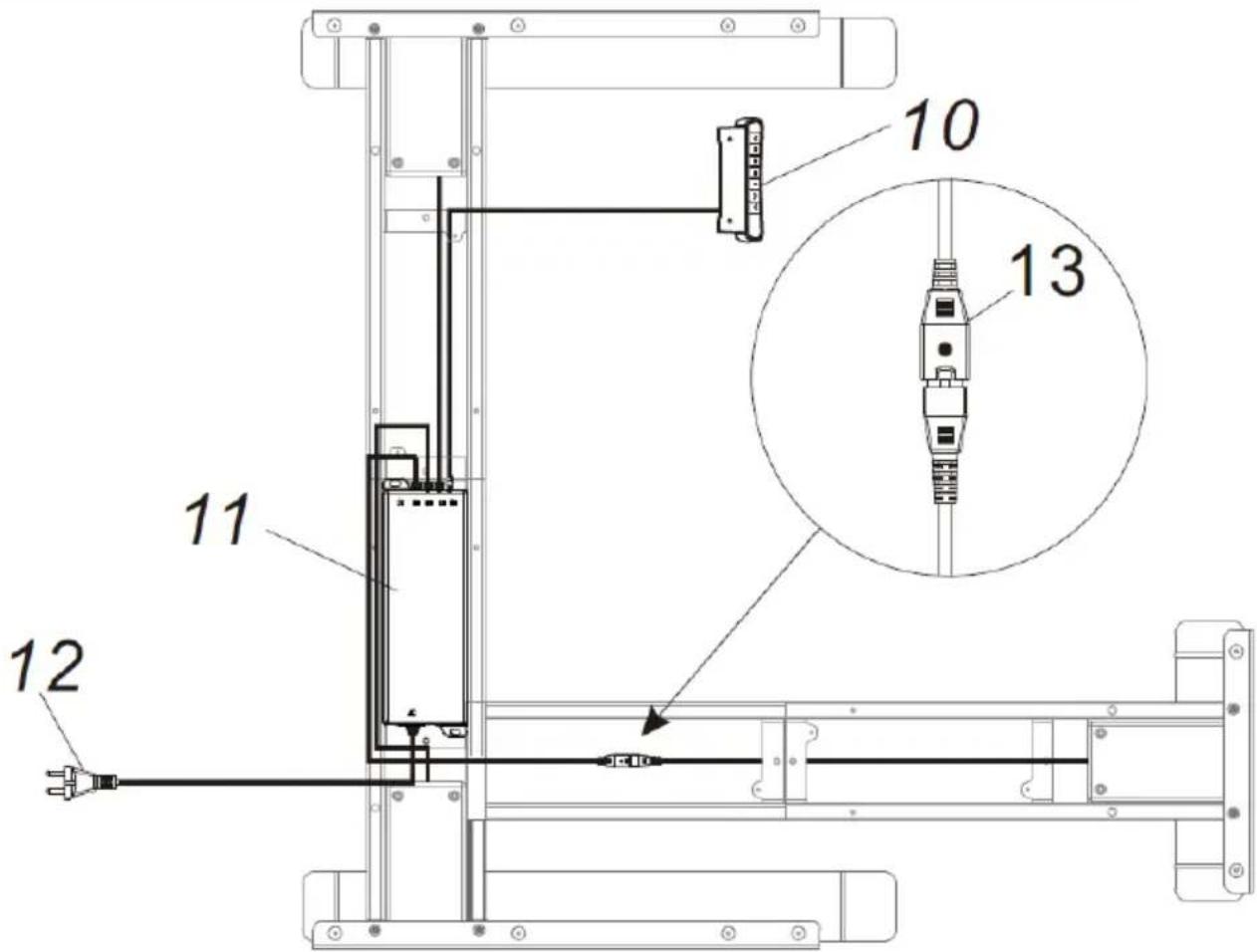

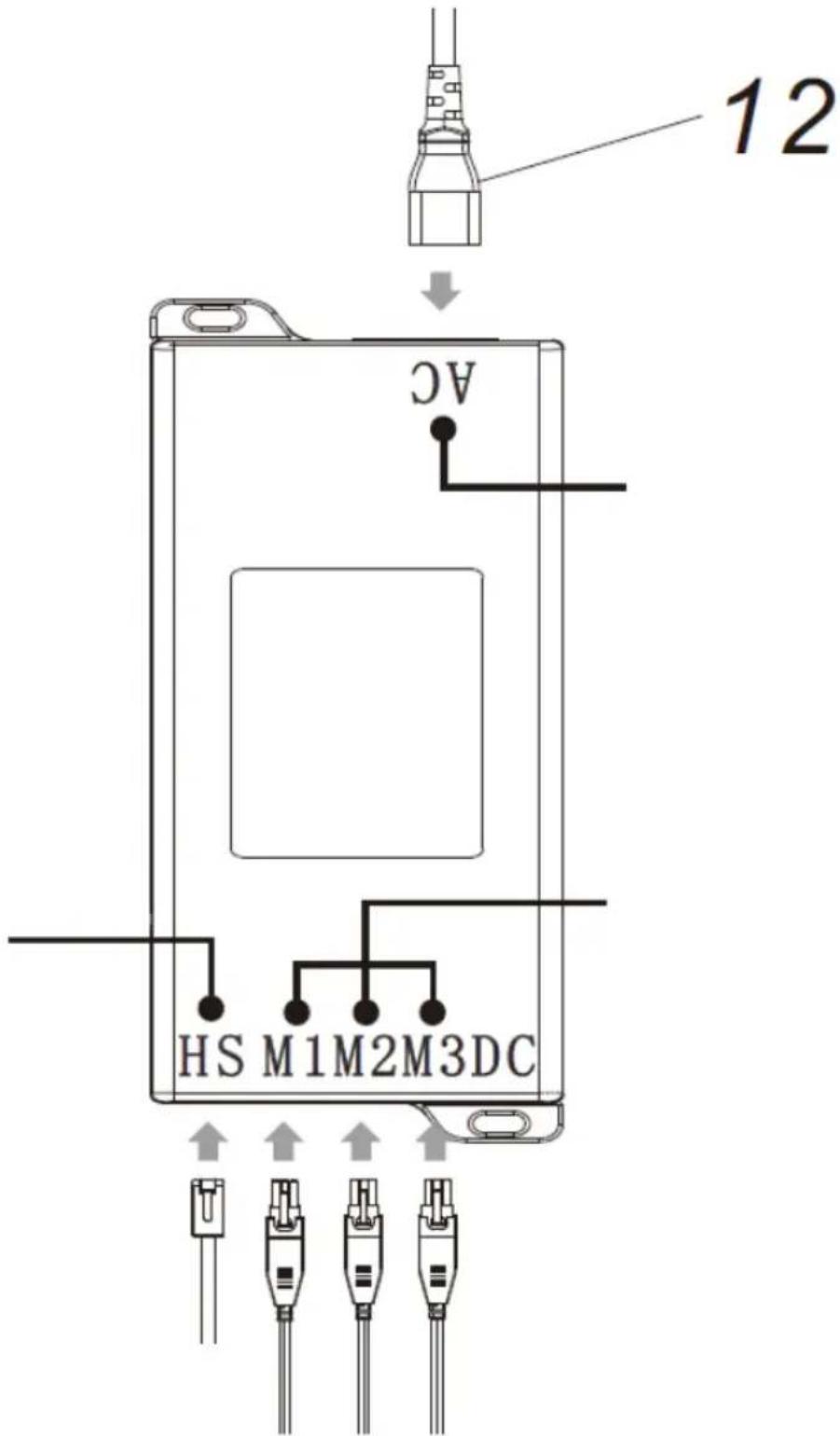

Schema di collegamento alla scatola di controllo (11)

12 AC HS M1M2M3DC

Dove:
AC - presa di corrente
HS - Presa di collegamento per il pannello di controllo
M1 - M3 - prese di collegamento dei cavi dei motori delle colonne di sollevamento
5. Adattare la distanza delle travi laterali e di supporto alle dimensioni del piano del tavolo. Avvitare la parte superiore al telaio assemblato (la parte superiore

IT

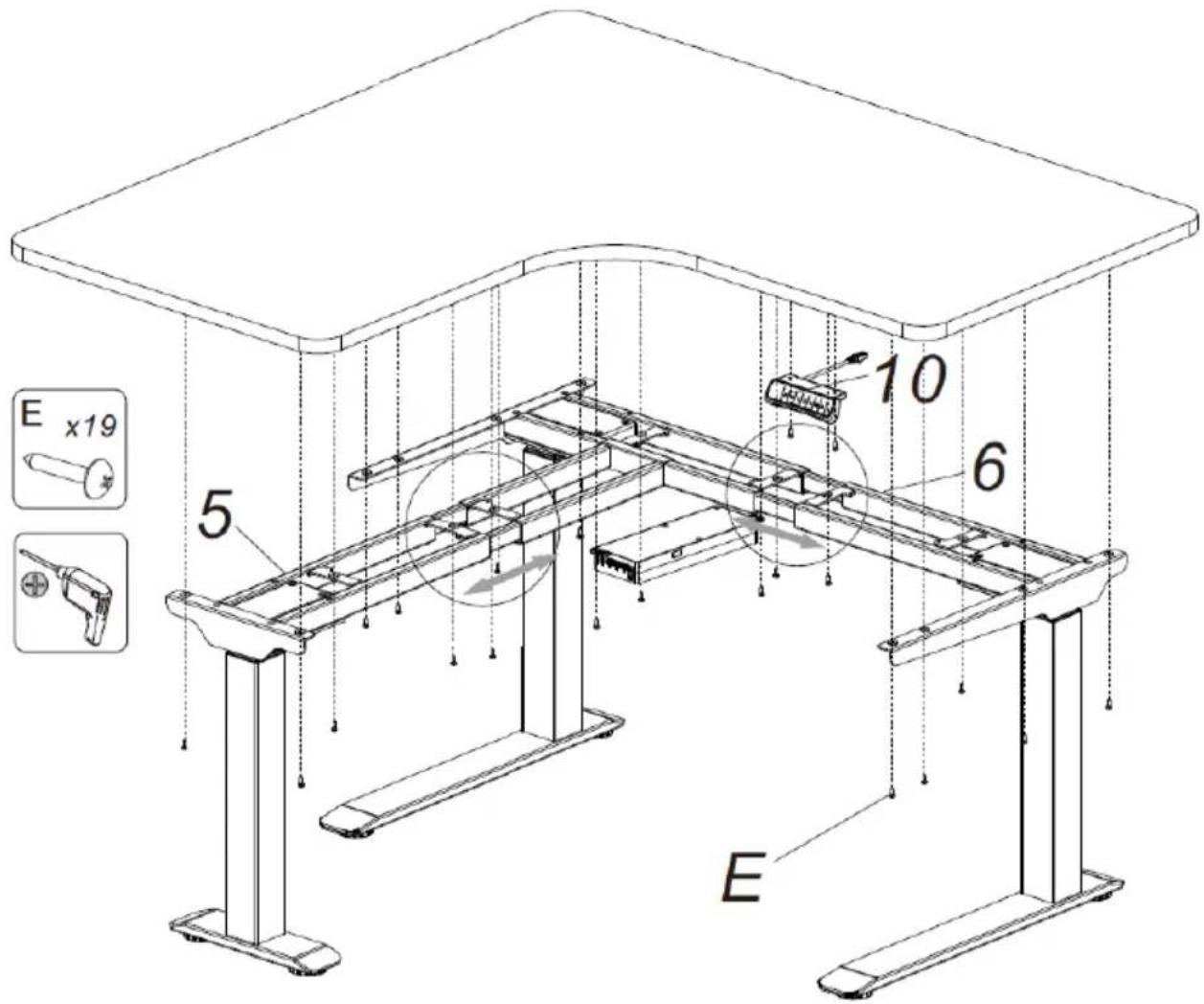

non è fornita con il prodotto). Avvitare il pannello di controllo e la scatola di controllo alla parte superiore.

E x19 5 10 6 E

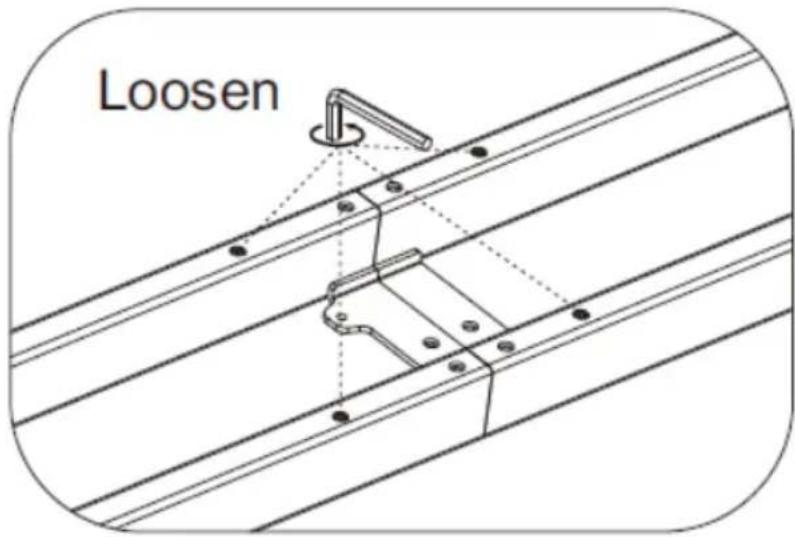

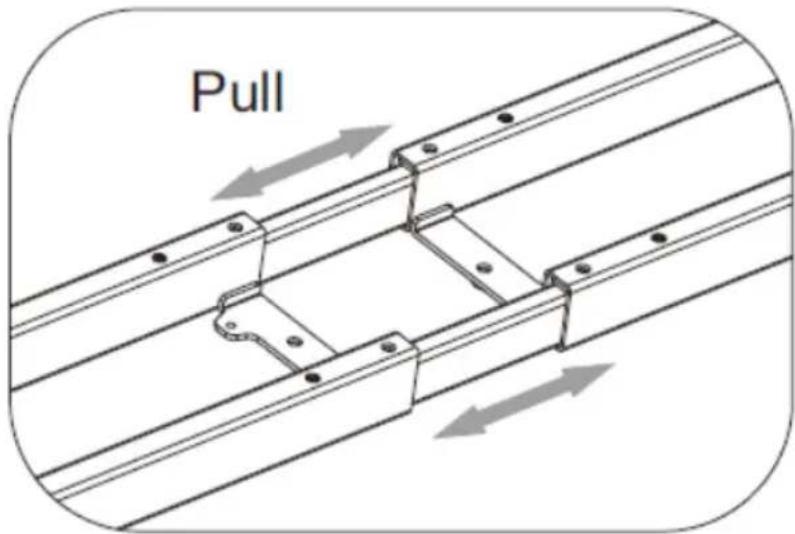

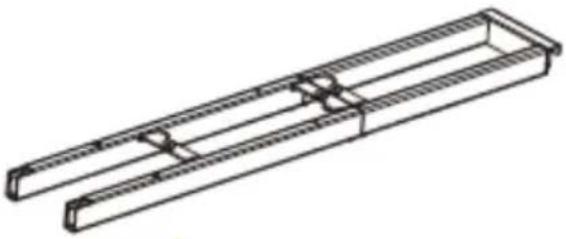

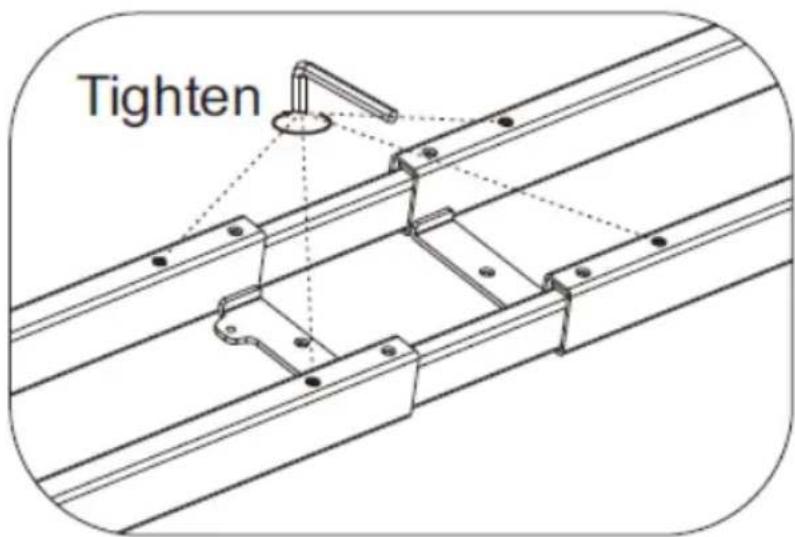

La figura qui sotto mostra come regolare la spaziatura delle travi:

F 4x4

Loosen

Pull

Tighten

Dove:

Loosen - allentare

Pull - tirare

Tighten - stringere

IT

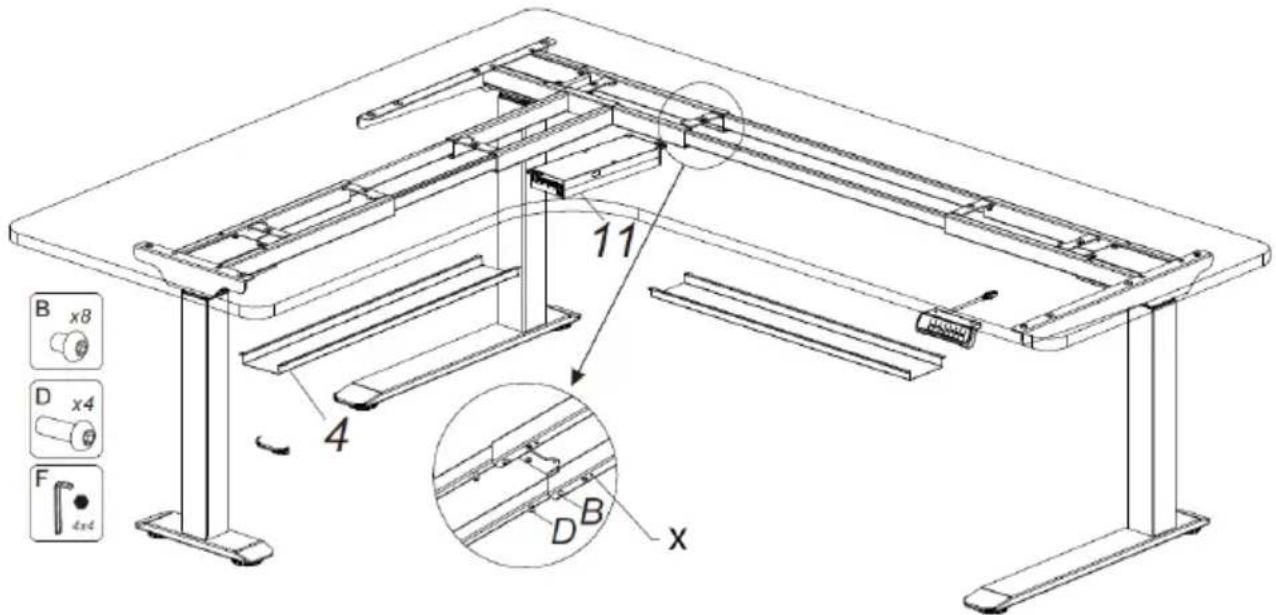

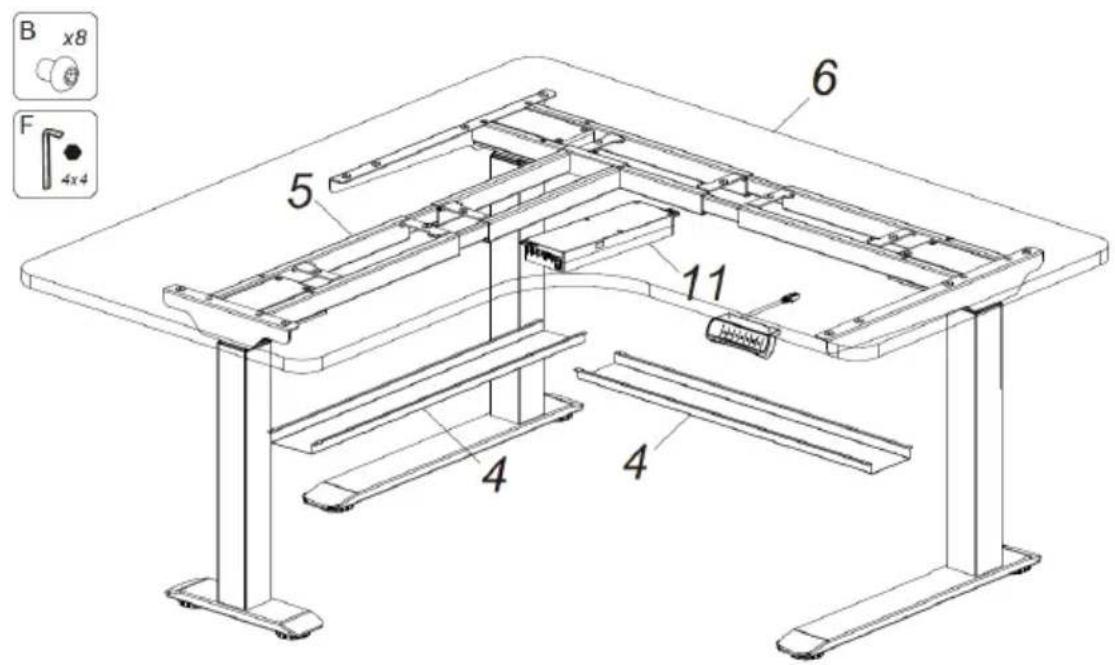

1. La fase finale del montaggio della scrivania consiste nel fissare le vaschette portacavi (4) in uno dei due modi descritti di seguito, a seconda che la scrivania sia stata estesa in larghezza o meno:

a) Primo modo

B x8 F 4x4 6 5 11 4 4

1 B

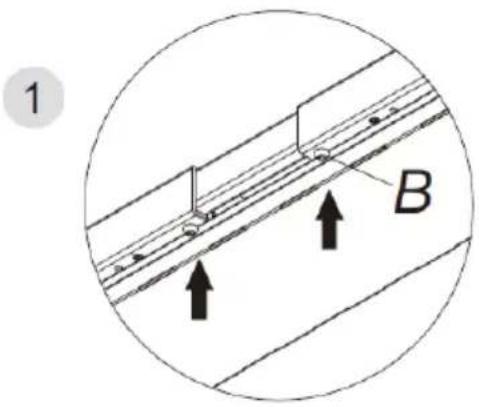

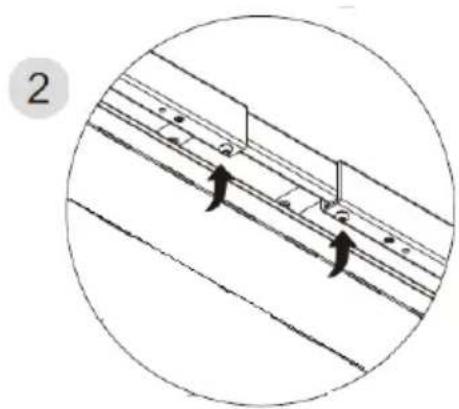

Avvitare delicatamente, senza stringere completamente, le viti (B) nella barra di supporto (6). Poi fissare su queste viti prima un lato della vaschetta e poi l'altro. Serrare le viti (B) con la chiave a brugola (F). Montare la vaschetta sulla trave laterale (5) nello stesso modo.

b) Secondo modo

B x8 D x4 F 4x4 11 4 D B x

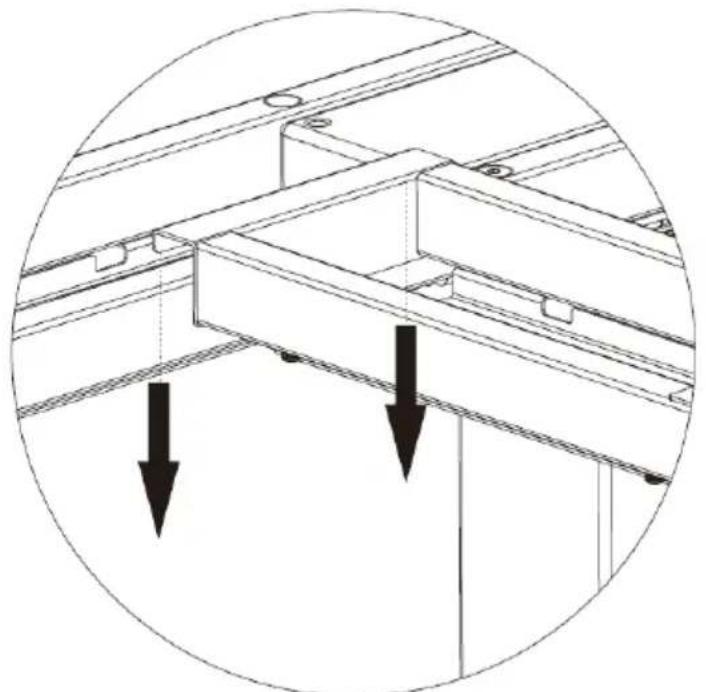

Quando il telaio è esteso oltre i 1720 mm, la vaschetta (4) deve essere installata al centro della trave di supporto. La lunghezza della trave di supporto non deve superare la posizione del foro (x) segnata nella figura precedente. Fissare la vaschetta alla trave laterale come descritto nel modo primo.

3.3. Lavoro con l'apparecchio

1. Collegare la spina del dispositivo alla presa di corrente.

2. Regolare l'altezza del telaio della scrivania in uno dei seguenti modi:

a) Manualmente con i pulsanti (12) e (13). Il display (11) mostrerà l'attuale altezza del tavolo.
b) Richiamare una delle tre impostazioni dell'altezza della scrivania precedentemente salvate premendo uno dei pulsanti 1 (14), 2 (15) o 3 (16). Il salvataggio delle impostazioni di posizione è descritto più avanti in questo manuale.

c) Attenzione: Si raccomanda di verificare la correttezza della visualizzazione del display dopo il primo avvio del dispositivo. Se necessario, eseguire un reset secondo le istruzioni del punto 6.

1. Salvataggio in memoria delle impostazioni dell'altezza della scrivania. Usare i pulsanti (12) e (13) per impostare l'altezza preferita della scrivania. Poi premere il pulsante M (17), il display mostrerà "S-". A questo punto selezionate sotto quale numero memorizzare la posizione premendo uno dei pulsanti 1 (14), 2 (15) o 3 (16), il display mostrerà "S-1", "S-2" o "S-3" a seconda del numero selezionato.

2. Funzione di promemoria per cambiare posizione alla scrivania

3. Premere il pulsante A (18) per attivare la funzione. Il display mostrerà "ON" o "on".
4. 2s dopo, quando lo schermo del display lampeggia, impostare l'ora della sveglia con i pulsanti (12) e (13). Il tempo predefinito impostato è di 45

minuti (il display mostra ""). Per salvare le impostazioni, premere un pulsante qualsiasi o attendere 5 secondi che il sistema salvi automaticamente l'orario.

- durante il conto alla rovescia, qualsiasi operazione sul pannello di controllo azzera il contatore e il conto alla rovescia ricomincia. Quando il conto alla

rovescia è completo, il display mostrerà: " " e il dispositivo emetterà un segnale acustico per circa 10 secondi.

• Quando il segnale acustico si ferma, premere un pulsante qualsiasi sul display per riavviare il conto alla rovescia. Se non viene intrapresa alcuna azione 10s dopo l'inizio del segnale acustico, il dispositivo suonerà di nuovo dopo 5 min. L'inattività continuata dopo il secondo segnale disabiliterà la funzione di allarme promemoria per cambiare posizione alla scrivania.

• Per spegnere la funzione di allarme premere il pulsante A (18) per circa 3s. Il display mostrerà "OFF" o "oFF".

• Impostazioni di sensibilità anticollisione

Una caratteristica per evitare collisioni e danni alla scrivania. Se la scrivania incontra resistenza durante la regolazione dell'altezza, i motori si fermano e invertono la posizione della scrivania.

-Premere i pulsanti (12) e (13) contemporaneamente per circa 5s per entrare nell'impostazione della sensibilità. Ogni accesso cambia il livello di 1 passo, il display indica il livello impostato.
- Descrizione dei livelli: A0 - funzione spenta, A1- sensibilità bassa, A2- sensibilità media, A3 - sensibilità massima (impostazione di fabbrica).

Per entrare in modalità reset, premere i pulsanti 3 (16) e M (17) e tenerli

premuti, il display mostrerà "ASF" o "rST". Quindi tenere premuto il pulsante giù (13) finché il tavolo non raggiunge la posizione più bassa e si ferma e l'indicazione dell'altezza appare sul display. Allora rilasciare il pulsante. Il reset è stato completato.

Se la scrivania continua a visualizzare messaggi di errore o indica erroneamente la misura dell'altezza, si prega di contattare il servizio di assistenza del produttore.

3.4. Pulizia e manutenzione

a) Estrarre la spina di alimentazione prima di ogni pulizia e quando l'apparecchio non è in uso.

IT

b) Usare solo agenti non corrosivi per la pulizia della superficie.
c) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
d) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
e) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
f) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
g) Per pulire bisogna usare un panno morbido e umido.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Ne informa il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Potete dare un contributo importante alla protezione del nostro ambiente riutilizzando materiali e altri modi di utilizzare l'apparecchiatura usata. L'amministrazione locale sarà in grado di fornire informazioni sul punto di smaltimento appropriato.
