NÁVOD K OBSLUZE STAR_ATFE_11 Fromm & Starck

Popisparametru	Hodnotaparametru
Název výrobku	Rohový rám elektrického stolu
Model	STAR_ATFE_11STAR_ATFE_30
Napájecí napětí [V~] /Frekvence [Hz]	230/50
Jmenovitý výkon [W]	450
Pracovní cyklus*	2 min. chodu / 18 min. odpočinku
Maximální povolené zatížení[kg]	150
Rozsah nastavení výšky [mm]	600-1250
Rychlost [mm/s]	38
Rozměry [šířka x hloubka x výška; mm] (v základní poloze)	Levá strana: 1100 x 680 x 600, pravá strana: 900 x 320 x 600
Hmotnost [kg]	46

*UPOZORNĚNÍ: Vždy po 2 minutách nepřetržité práce motoru je třeba umožnit zařízení, aby vystydlo a nechat ho v klidu alespoň 18 minut.

1. Všeobecný popis

Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PROSTUDUJTE TYTO POKYNY.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

Vysvětlení symbolů

	Výrobek splňuje požadavky příslušných bezpečnostních norem.
	Před použitím se seznamte s pokyny.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo NEZAPOMEŇTE! popisující danou situaci(všeobecná výstražná značka).
	UPOZORNĚNÍ! Varování před zásahem elektrickým proudem!
	Pro použití ve vnitřních prostorech.

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originální pokyny tvoří německá verze. Ostatní jazykové verze jsou překlady z německého jazyka.

2. Bezpečné používání

UPOZORNĚNÍ! Prostudujte si všechna varování týkající se bezpečnosti a všechny pokyny. Jejich nedodržování může způsobit zasažení elektrickým proudem, požár a/nebo těžké zranění nebo smrt.

Výrazy „zařízení“ nebo „výrobek“ použité u varování a v pokynech se týkají .

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.
b) Nedotýkejte se uzemněných částí, jako jsou trubky, ohřívače, kamna a chladničky. Hrozí zvýšené riziko zasažení elektrickým proudem, je-li tělo uzemněno a dotýká se zařízení vystaveného přímému dešti, mokrému povrchu a práci ve vlhkém prostředí. Vniknutí vody do zařízení zvyšuje riziko jeho poškození a zasažení elektrickým proudem.
c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
d) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k prěnášení zařízení nebo k vytahování zástrčky ze zásuvky. Chraňte kabel prěd zdroji tepla, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.
e) Jestliže se nelze vyhnout použití zařízení ve vlhkém prostředí, používejte proudový chránič (RCD). Použitím RCD snížíte riziko zasažení elektrickým proudem.
f) Zařízení je zakázáno používat, je-li napájecí kabel poškozený nebo opotřebený. Poškozený napájecí kabel nechejte vyměnit elektromontérem nebo v servisu výrobce.
g) Pro zabránění zasažení elektrickým proudem nevkládejte kabel, zástrčku ani samotné zařízení do vody ani jiné kapaliny. Je zakázáno používat zařízení na mokrých površích.
h) POZOR – OHROŽENÍ ŽIVOTA! Při čistění nebo používání nikdy neponořujte zařízení do vody ani jiných kapalin.
i) Zařízení nepoužívejte ve velmi vlhkých prostorách ani v těsné blízkosti nádob s vodou!

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Při používání

zařízení předcházejte nebezpečným situacím, pozorujte, co se děje, a chovejte se rozumně.

b) Nepoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu.

c) Zjistíte-li poškození nebo závady týkající se fungování výrobku, zařízení okamžitě vypněte a oznamte to oprávněné osobě.

d) V případě pochybností, zda zařízení funguje správně, kontaktujte servis výrobce.

e) Opravy zařízení smí provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!

f) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).

g) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.

h) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.

i) Používáte-li toto zařízení spolu s jinými zařízeními, dodržujte rovněž ostatní pokyny k používání.

Nezapomeňte! Při provozu zařízení zajistěte bezpečnost dětí a nepovolaných osob.

2.3. Osobní bezpečnost

a) Zařízení není určeno k tomu, aby bylo používáno osobami (včetně dětí) se sníženými psychickými, smyslovými a mentálními funkcemi nebo osobami bez příslušných zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovědné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsluze zařízení.

b) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.

c) Před zapnutím zařízení odstraňte veškeré seřizovací nástroje, nářadí nebo klíče. Nástroje, nářadí nebo klíč ponechaný v otáčející se části zařízení může způsobit zranění.

d) Vzduch pod tlakem může způsobit těžká zranění.

e) Doporučuje se používat ochranu zraku, sluchu a dýchacích cest.

f) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály.

g) Nestrkejte ruce ani předměty do zapnutého zařízení!

2.4. Bezpečné používání zařízení

a) Před nastavením, výměnou vybavení nebo uložením nástroje vytáhněte zástrčku ze zásuvky. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.
b) Nepoužívané zařízení uložte mimo dosah dětí a osob neznajících zařízení nebo tyto pokyny k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.
c) Zařízení udržujte v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození předejte zařízení do opravy ještě před jeho použitím.
d) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.
e) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.
f) Při přepravě a prénášení zařízení z místa jeho uložení na místo použití dbejte zásad bezpečnosti a ochrany zdraví při ručních přepravních pracích platných v zemi, v níž jsou zařízení používána.
g) Zabraňte situacím, kdy se zařízení při práci zastaví vlivem velkého zatížení. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.
h) Nedotýkejte se částí ani pohyblivého příslušenství, nebylo-li zařízení odpojeno od napájení.
i) Je-li zařízení v provozu, je zakázáno ho přesouvat, otáčet a jakkoliv s ním manipulovat.
j) Zapnuté zařízení neponechávejte bez dozoru.
k) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
I) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
m) Prázdné zařízení nikdy neuvádějte do provozu.
n) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
o) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
p) Zařízení nepřetěžujte.
q) Nevhodné používání výrobku, např. sezení na pracovním stole, může poškodit výrobek a/nebo způsobit zranění. Pro prevenci vážných zranění je zakázáno sedat na pracovní desku stolu.
r) Při nastavování je zakázáno se pohybovat nebo ležet pod konstrukcí stolu. Je zakázáno sedat nebo stoupat na rám stolu. Při nastavování dbejte zvýšené opatrnosti.

s) Pravidelně kontrolujte, zda mechanismus nastavení stolu funguje správně a odstraňte případné překážky bránící správnému nastavení.
t) Pamatujte na to, aby kabelová vedení, spoje a konektory nepřekážely při používání výrobku.
u) Při nastavování výšky stolu se ujistěte, že kabelová vedení jsou dostatečné dlouhá. Příliš krátké kabely a spojení mohou ztížit nastavení výšky nebo zapříčinit poškození jiných zařízení.
v) Výrobek nepoužívejte, jestliže ovládací skříňka vydává hluk nebo nepříjemný pach. Je zakázáno samostatně upravovat napájecí zdroj a ovládací skříňku.

UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Zásady používání

Výrobek je určen k držení pracovní desky stolu a k nastavení jeho výšky. Odpovědnost za veškeré škody způsobené v důsledku používání, které je v rozporu s určením zařízení, nese uživatel.

3.1. Popis zařízení

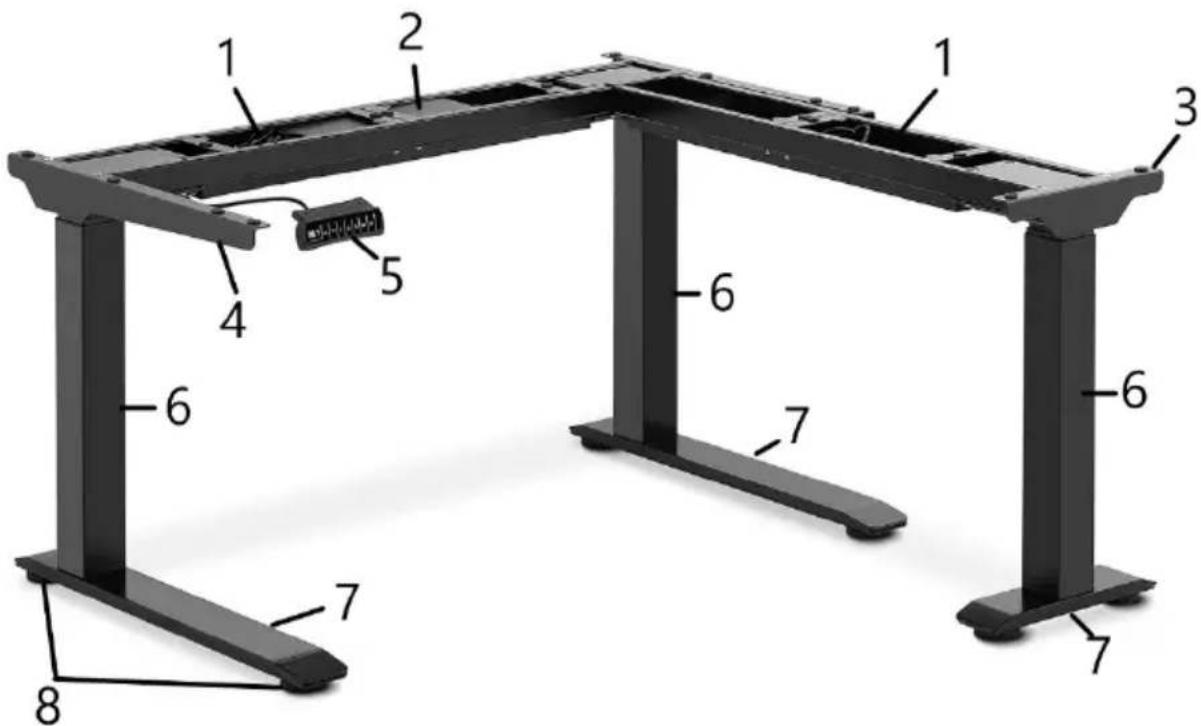

1. Kabelový kanál
2. Ovládací skříňka
3. Pravá konzola
4. Levá konzola
5. Ovládací panel
6. Zvedací noha
7. Podstavec
8. Nožičky

Popis ovládacího panelu

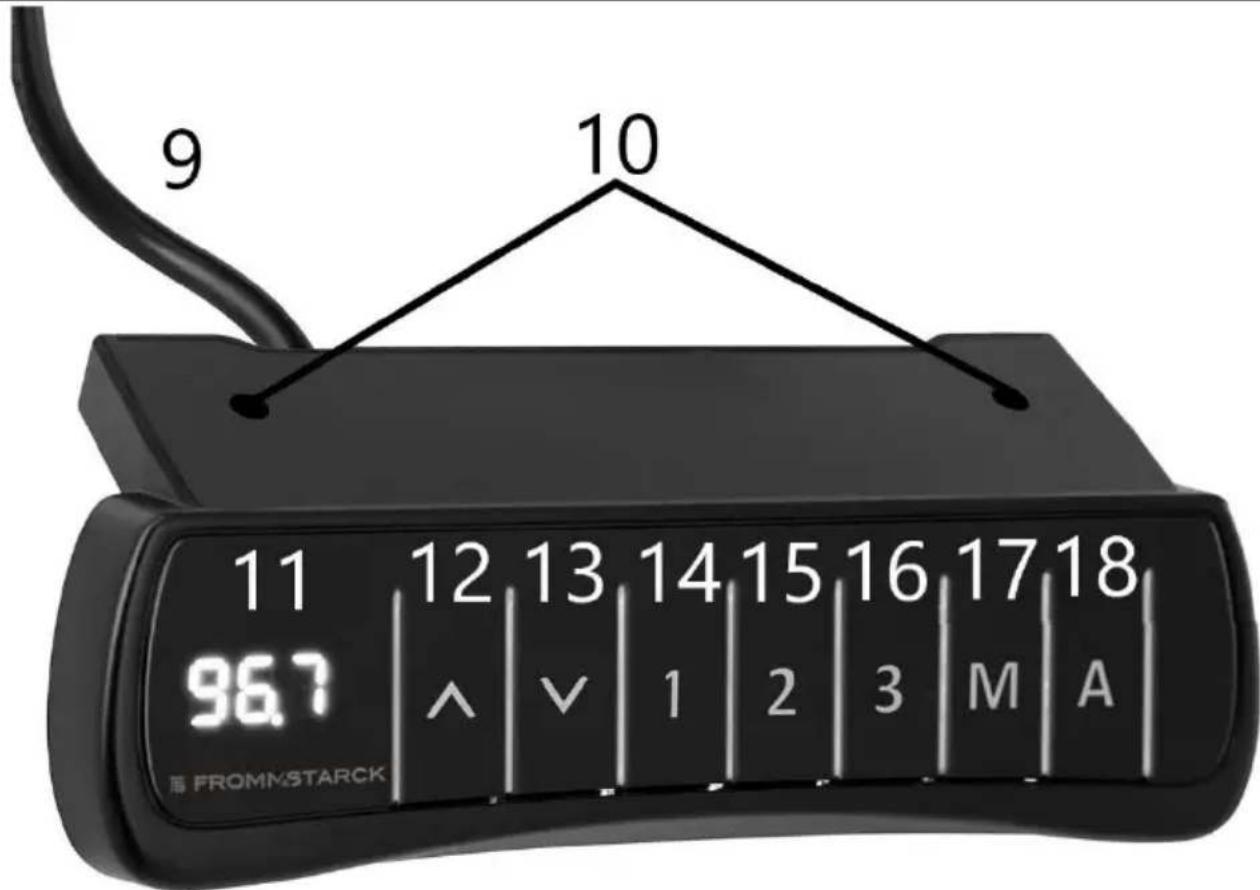

9 10 11 12 13 14 15 16 17 18 96.7 |^ |√ | 1 | 2 | 3 | M | A FROMMSTARCK

1. Napájecí kabel ovládacího panelu
2. Montážní otvory
3. Displej
4. Tlačítko pro zvedání stolu - „nahoru“
5. Tlačítko pro spouštění stolu - „dolů“
6. Poloha 1, první poloha výšky uložená uživatelem
7. Poloha 2, druhá poloha výšky uložená uživatelem
8. Poloha 3, třetí poloha výšky uložená uživatelem
9. Tlačítko funkce uložení polohy výšky do paměti
10. Tlačítko alarmu – připomenutí změny polohy u stolu

3.2. Příprava k provozu

UMÍSTĚNÍ ZAŘÍZENÍ

Okolní teplota by se měla pohybovat v rozmezí od 0 °C do 40 °C a relativní vlhkost by neměla překračovat 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Zařízení vždy používejte na rovném, pevném, čistém a suchém ohnivzdorném povrchu mimo dosah dětí a osob se sníženými psychickými, smyslovými a duševními funkcemi. Zařízení umístěte tak, aby byl vždy zajištěn přístup k síťové

zástrčce. Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!

MONTÁŽ ZAŘÍZENÍ

Seznam dílů

Č.	Výkres	Počet
A		6
B		8
C		12
D		16
E		24
F		1

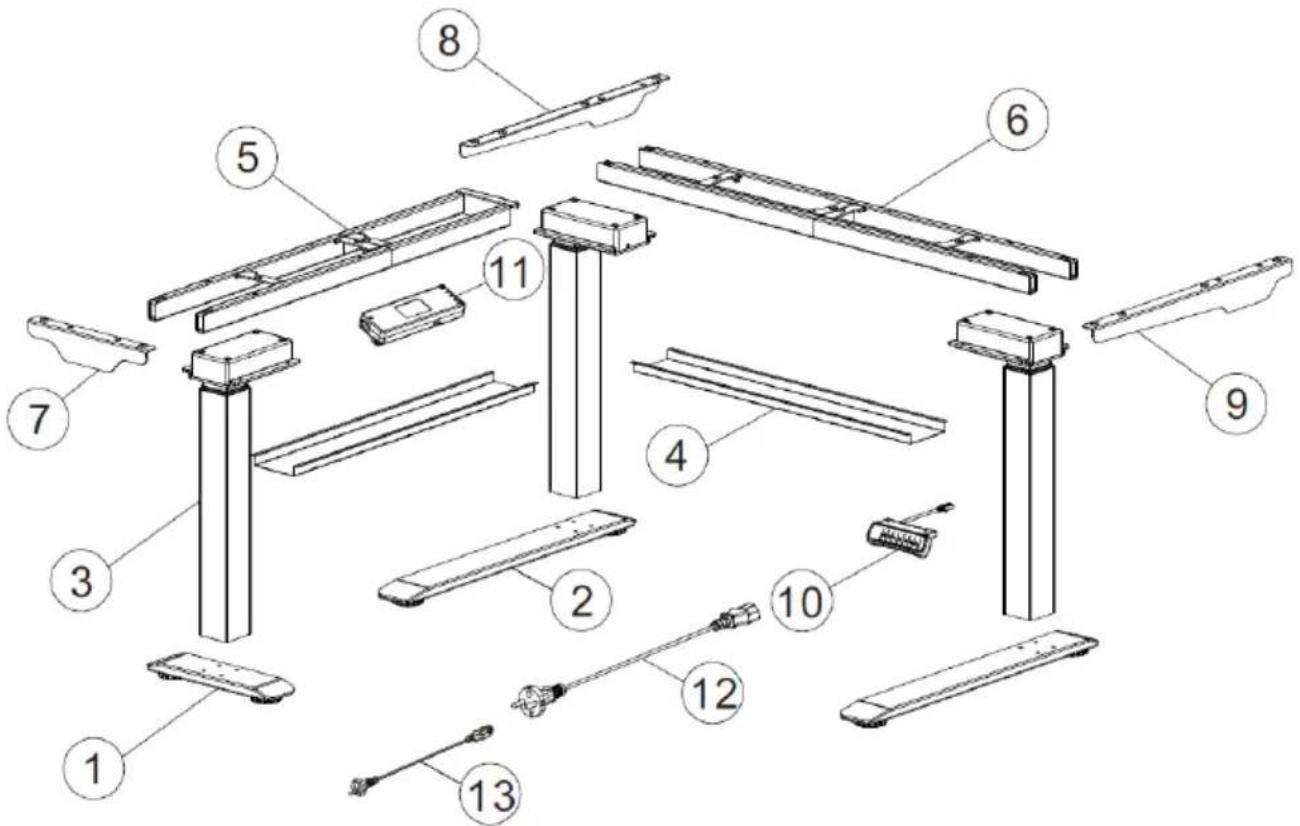

Č.	Výkres	Popis	Počet
1		Krátký podstavec	1
2		Dlouhý podstavec	2

CZ

3		Zvedací noha	3
4		Kabelový žlab	2

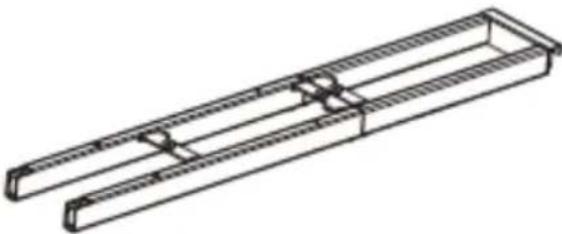

5		Boční příčka	1
6		Přidržovací příčka	1
7		Krátká levá konzola	1
8		Dlouhá levá konzola	1
9		Pravá konzola	1

CZ

10		Ovládací panel	1

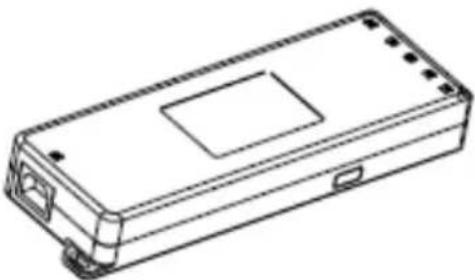

11		Ovládací skříňka	1
12		Napájecí kabel	1
13		Propojovací kabel	1

Upozornění: Číslování a značení na následujících obrázcích odpovídá číslování a symbolům přiřazeným jednotlivým dílům v seznamu.

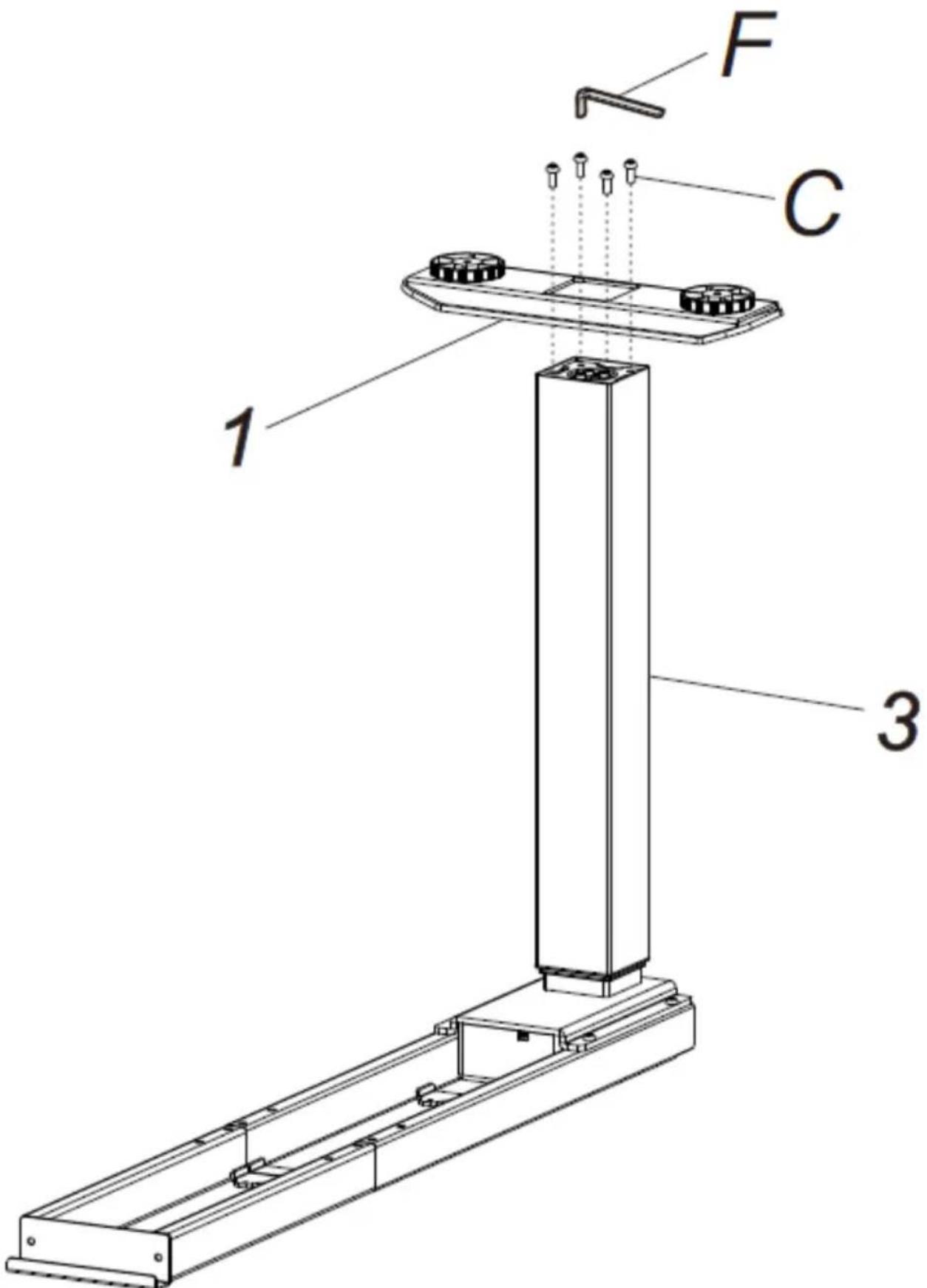

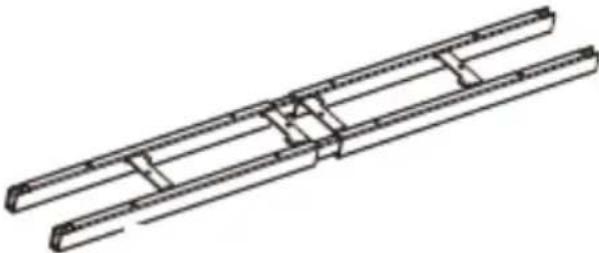

1. Zvedací nohy (2) přišroubujte k přidržovací příčce (6) a k boční příčce (5) pomocí šroubů s vnitřním šestihranem (D).

CZ

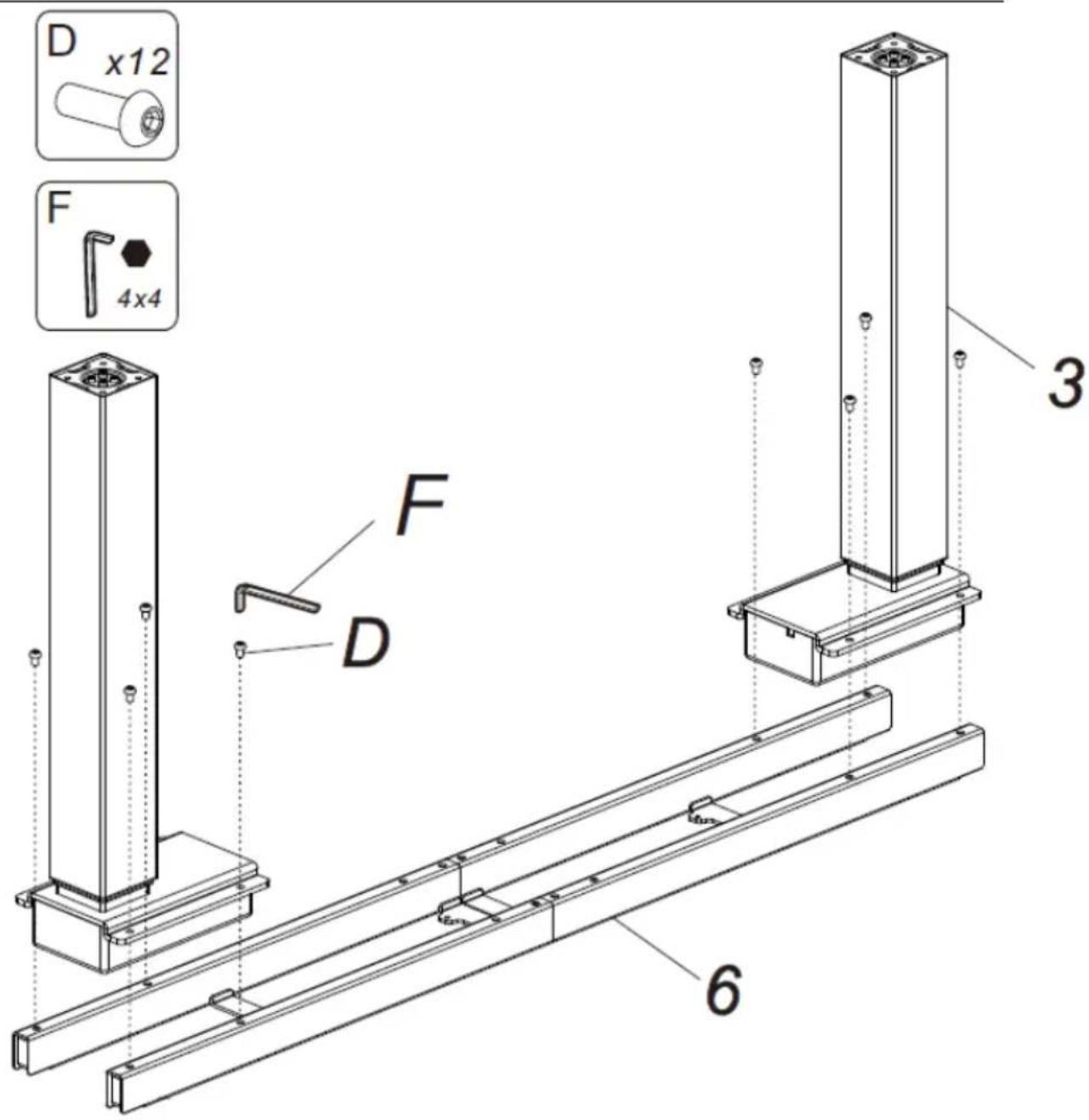

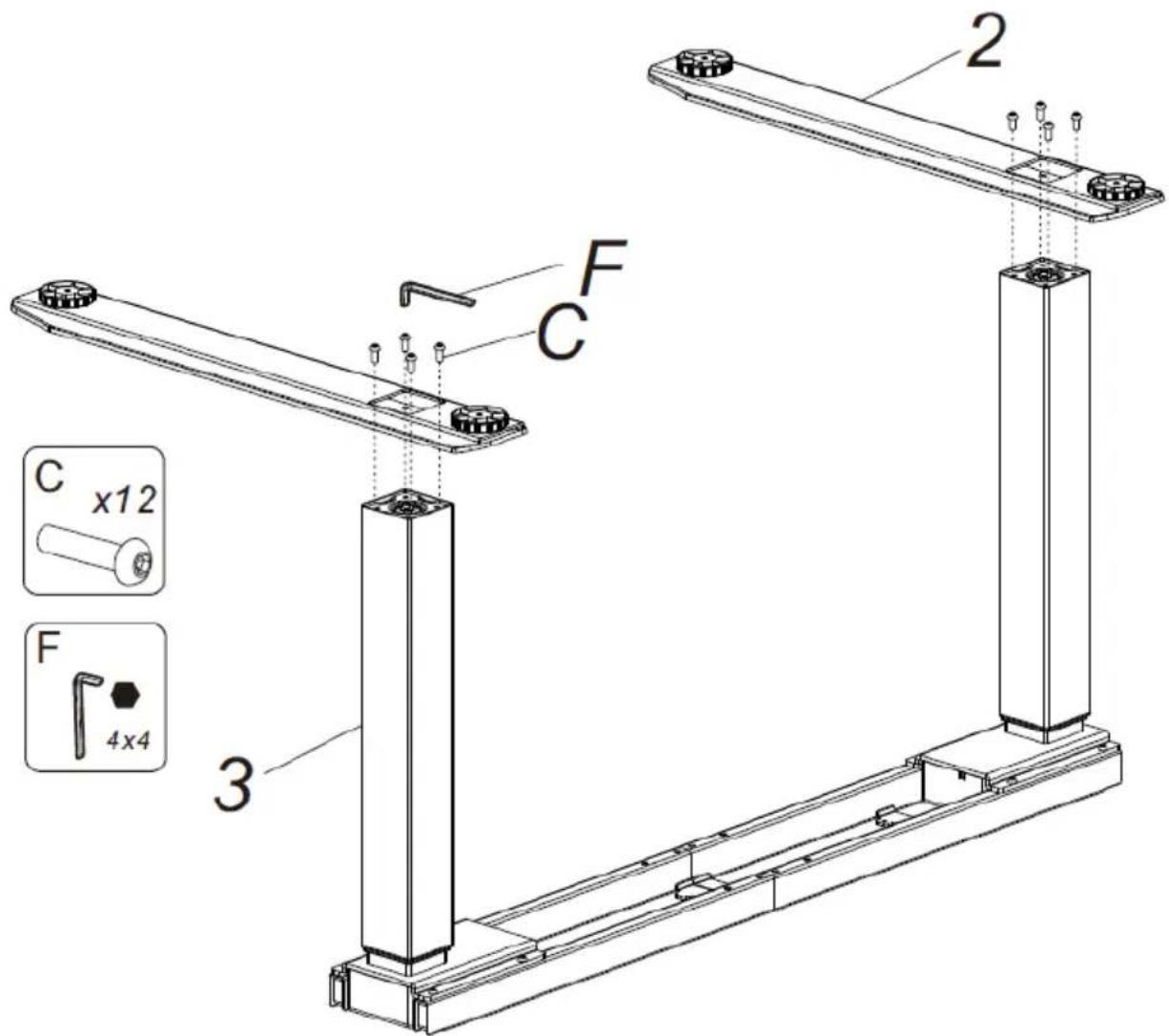

1. Dlouhé podstavce (2) přišroubujte k nohám smontovaným s přídržnou příčkou (6) a krátký podstavec (1) k noze smontované s boční příčkou (5) pomocí šroubů (C).

2 F C 3 C x12 F 4x4

F C 1 3

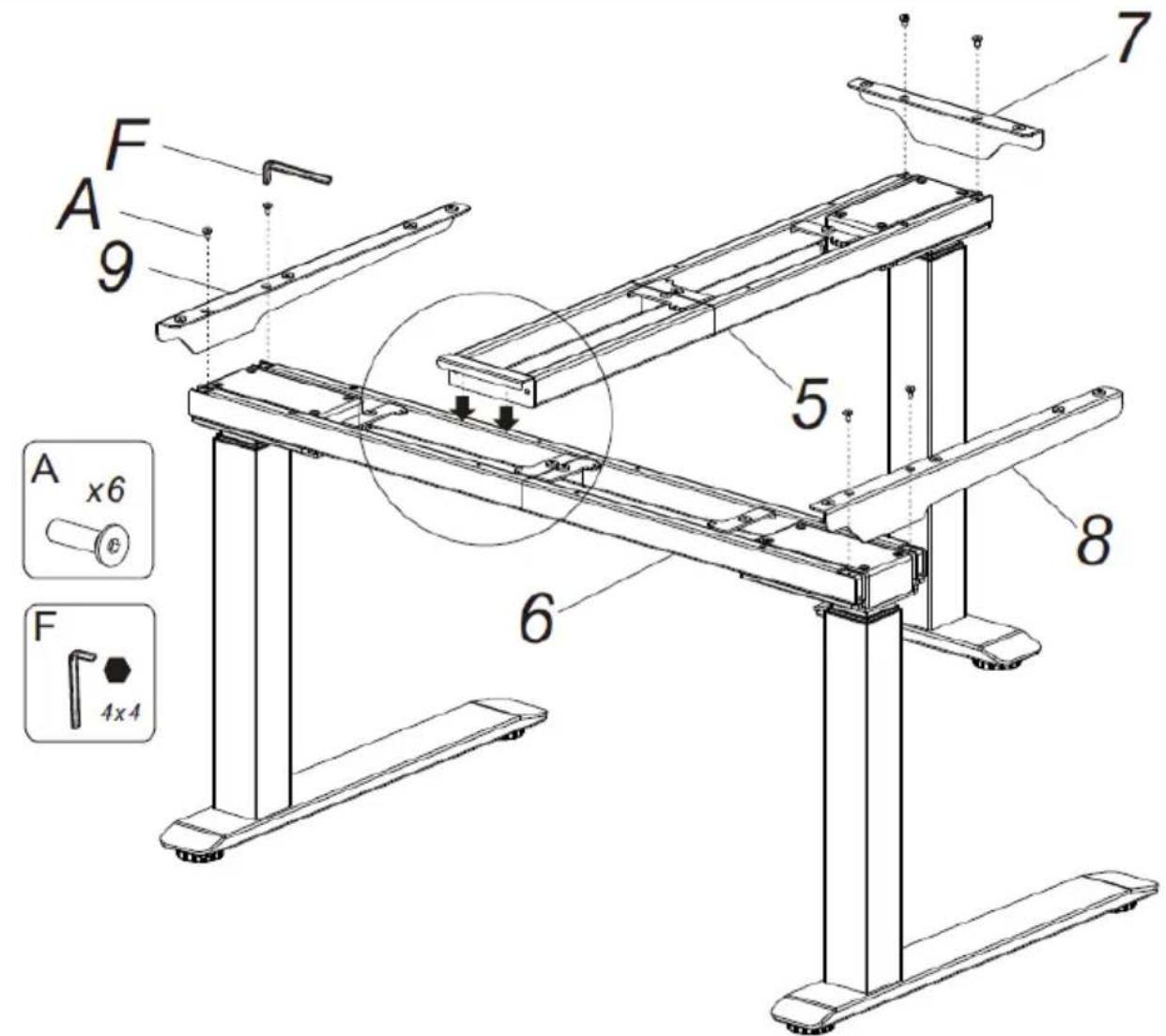

1. Konzoly (7-9) přišroubujte k boční (5) a přidržovací příčce (6) pomocí šroubů (A). Následně zachyťte boční příčku o přidržovací příčku tak, jak je ukázáno na obrázku.

F A 9 7 5 A x6 6 8 F 4x4

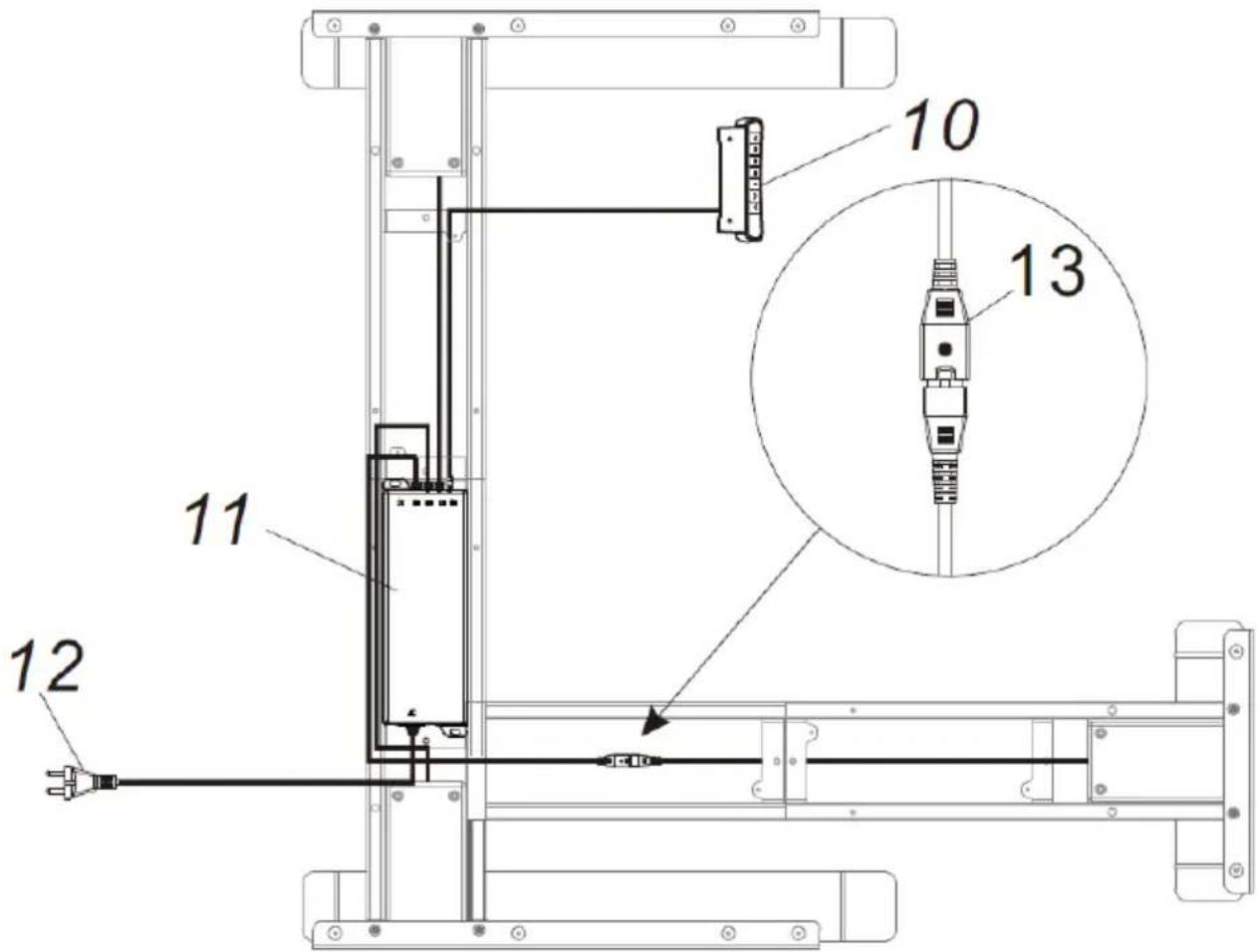

1. K ovládací skříňce připojte: napájecí kabel (12), kabely od motorů (kabel od nejdále ležícího motoru prodlužte pomocí propojovacího kabelu 13) a kabel od ovládacího panelu (10).

CZ

10 13 11 12

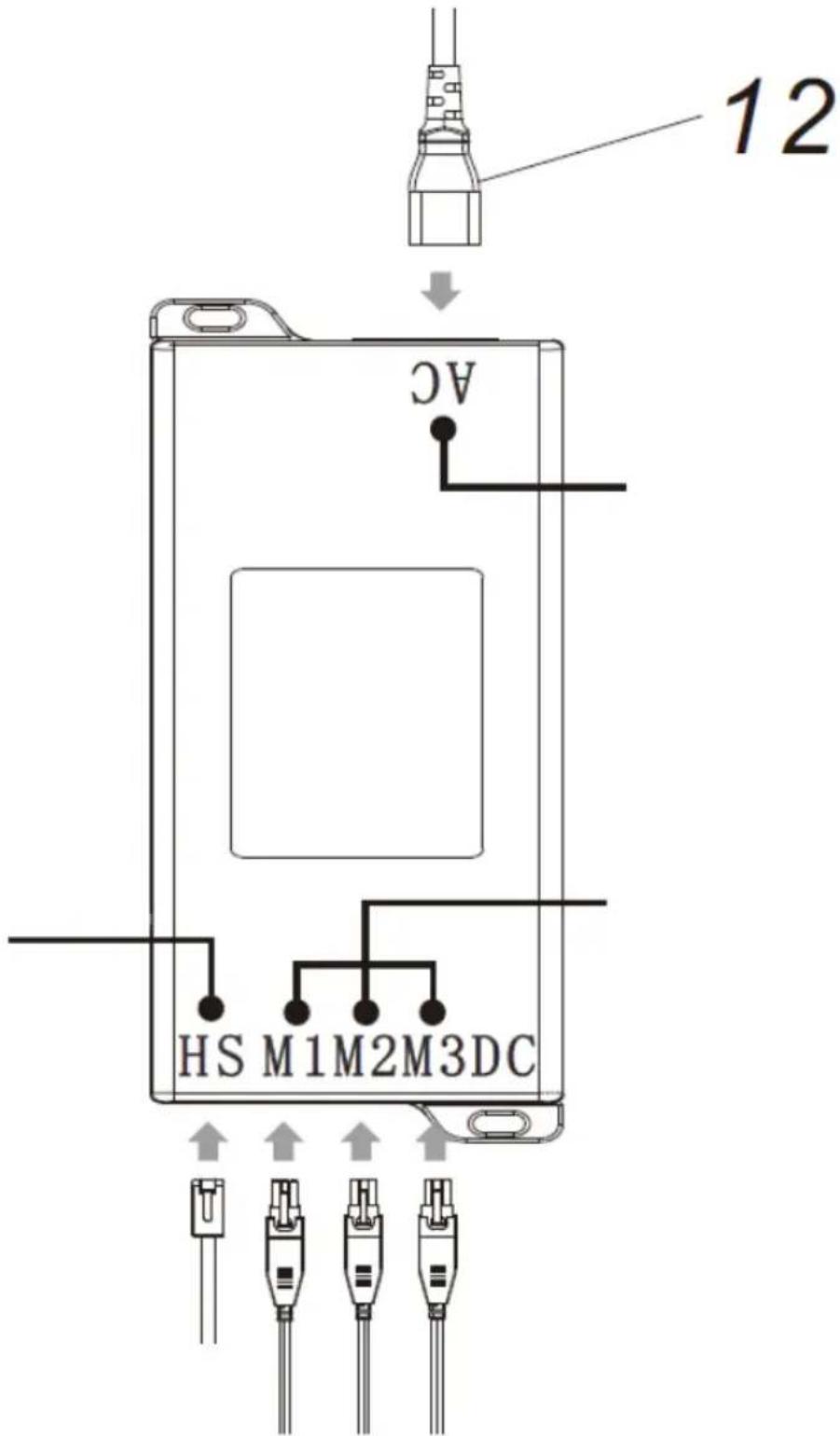

Schéma zapojení ovládací skříňky (11)

12 AC HS M1M2M3DC

Kde:

AC – napájecí zásuvka

HS – zásuvka pro připojení ovládacího panelu

M1 – M3 – zásuvky pro připojení kabelů od motorů zvedacích nohou

1. Rozteč boční a přidržovací příčky přizpůsobte rozměrům pracovní desky.

Pracovní desku přišroubujte ke smontovanému rámu (pracovní deska není součástí dodávky výrobku). K pracovní desce přišroubujte ovládací panel a ovládací skříňku.

CZ

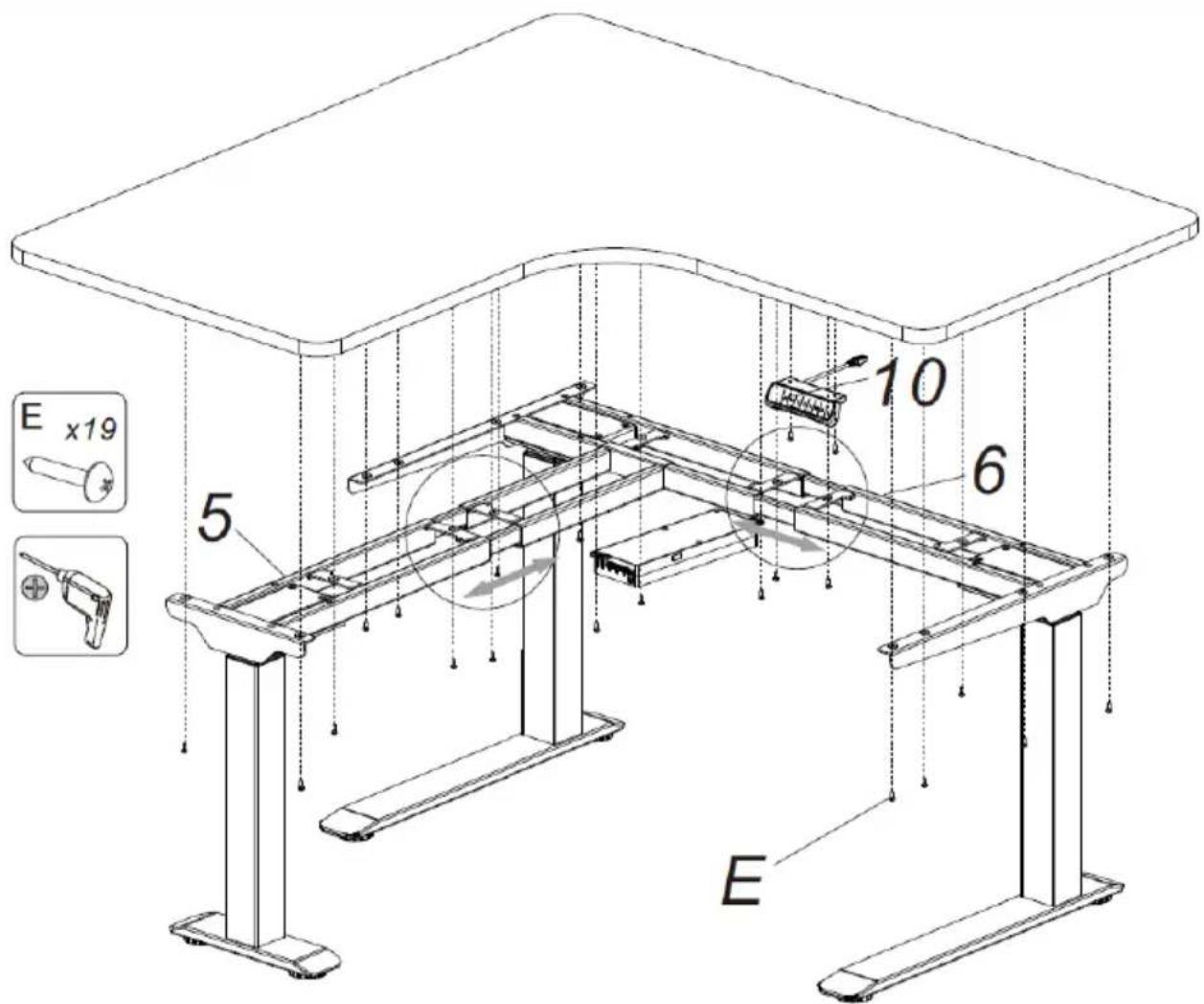

E x19 5 10 6 E

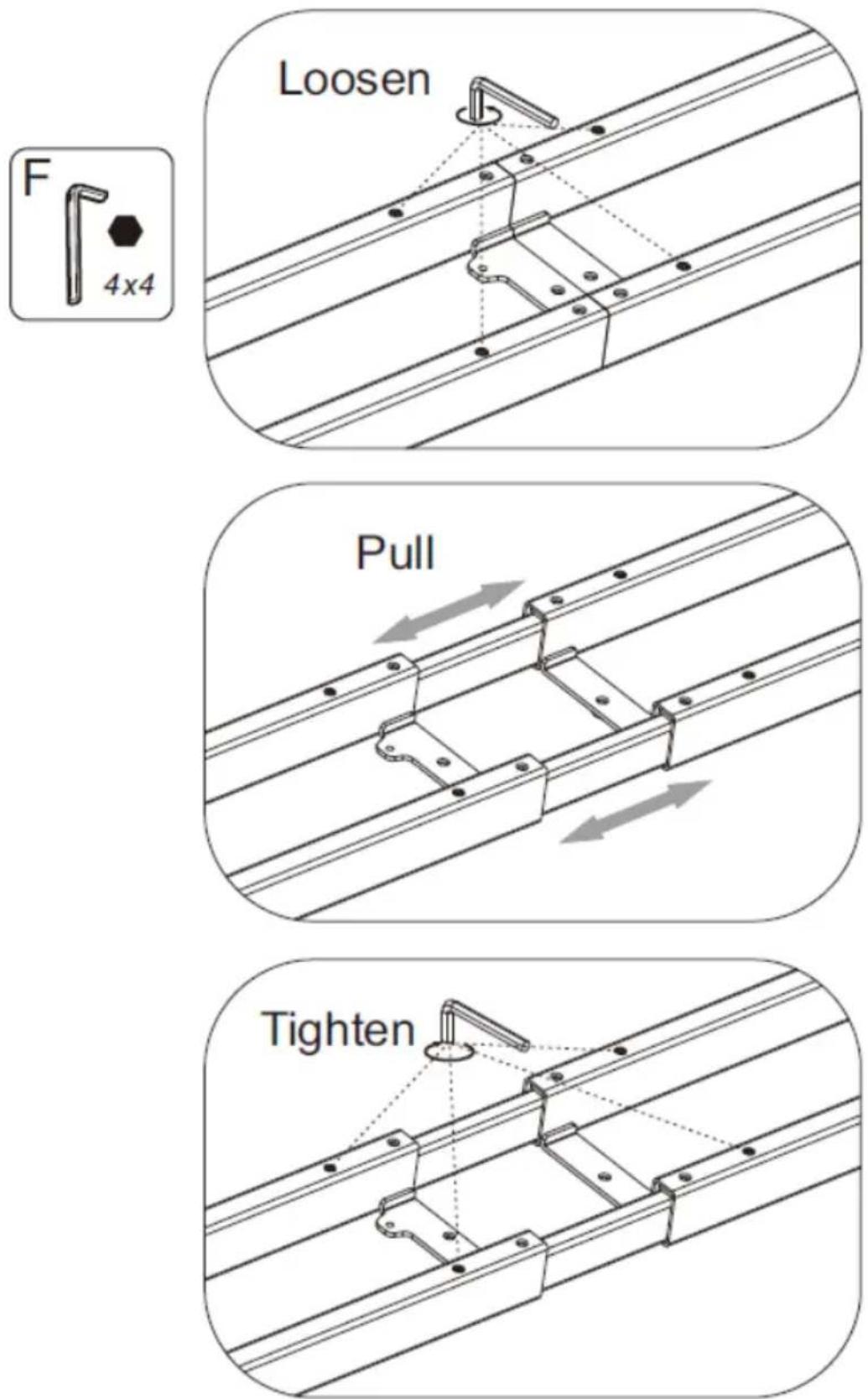

Na následujícím obrázku je zobrazen způsob, jak nastavit rozteč příček:

Kde:

Loosen – uvolnit

Pull – zatáhnout

Tighten – utáhnout

CZ

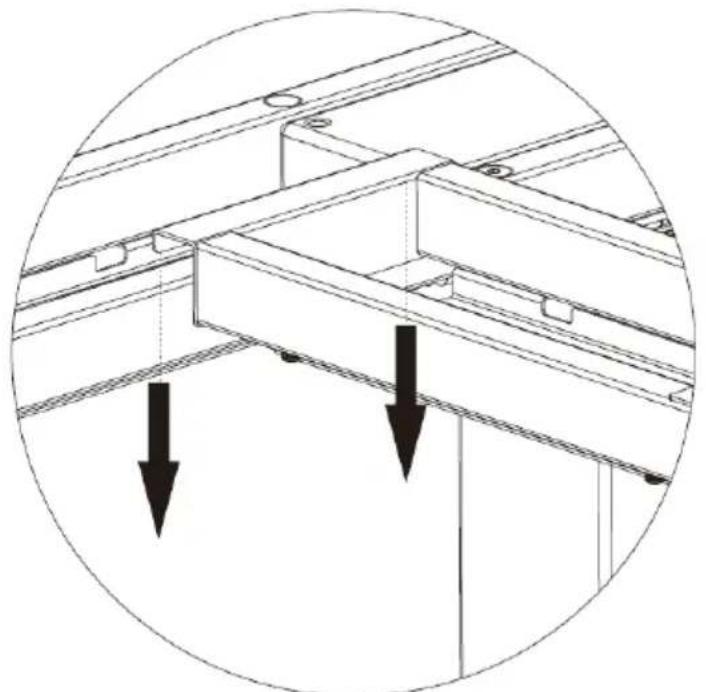

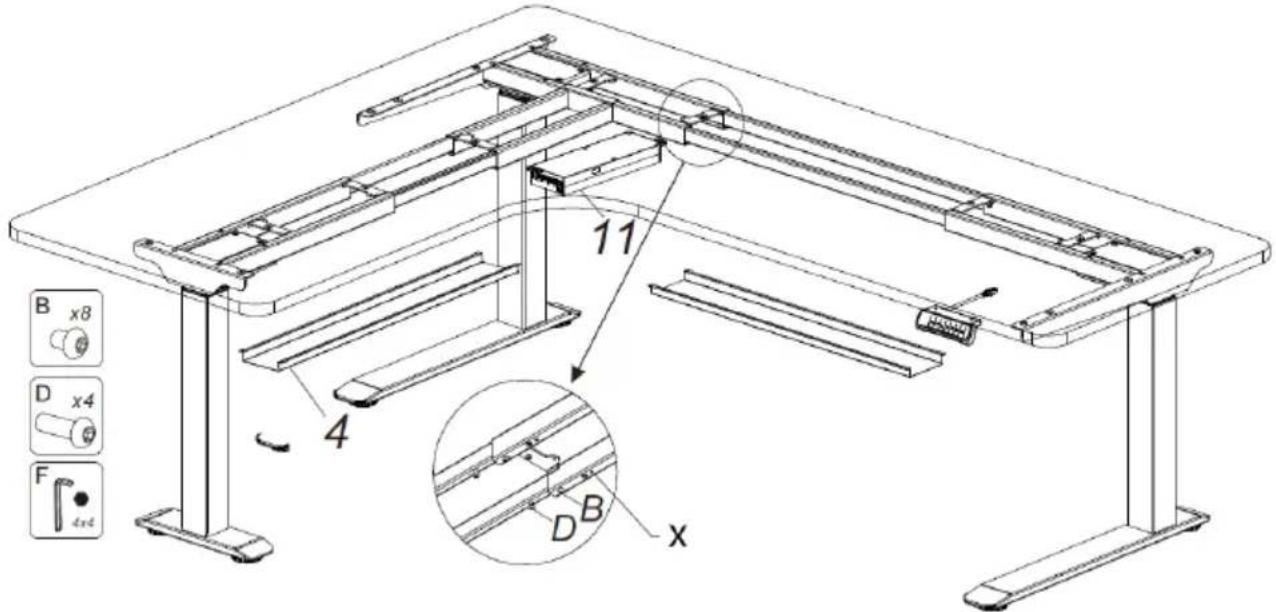

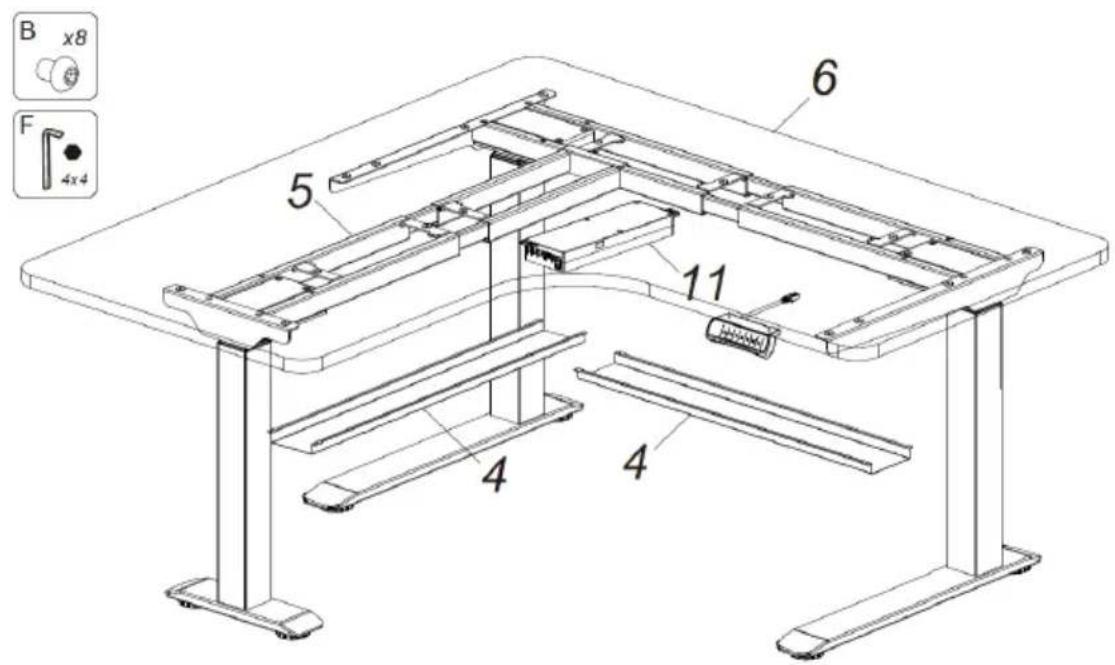

1. Posledním krokem montáže stolu je připevnění kabelových žlabů (4), které se provádí jedním ze dvou níže popsaných způsobů podle toho, zda je stůl rozložený do šířky nebo ne:

a) První způsob

B x8 F 4x4 6 5 11 4 4

1 B

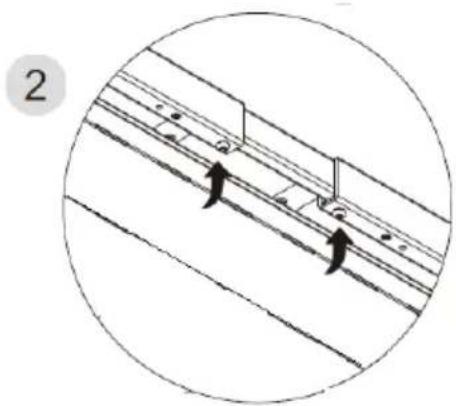

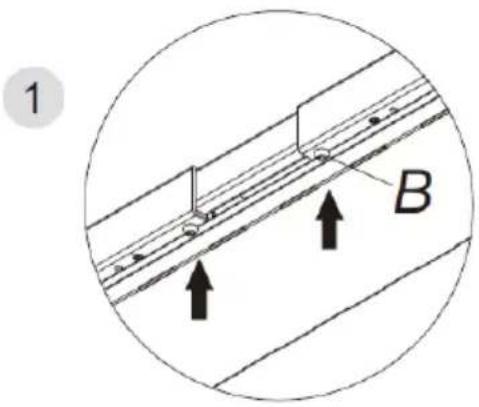

Opatrně, bez utahování nadoraz, zašroubujte šrouby (B) do přidržovací příčky (6). Následně u těchto šroubů zacvakněte napřed jednu stranu žlábku, a poté druhou. Šrouby (B) utáhněte inbusovým klíčem (F). Analogicky připevněte žlábek k boční příčce (5).

b) Druhý způsob

B x8 D x4 F 4x4 11 4 D B x

V případě rozložení rámu do délky nad 1720 mm by žlábek (4) měl být namontován v prostřední částí přidržovací příčky. Délka přidržovací příčky by neměla přesahovat polohu otvoru (x) označeného na obrázku výše. Žlábek připevněte k boční příčce tak, jak je popsáno u prvního způsobu.

3.3. Práce se zařízením

1. Zapojte zástrčku zařízení do napájecí zásuvky.
2. Výšku rámu pracovního stolu upravte jedním z následujících způsobů:

a) Manuálně pomocí tlačítek (12) a (13). Displej (11) bude ukazovat aktuální výšku stolu.
b) Vyvoláním jednoho ze tří předem uložených nastavení výšky stolu – stisknutím jednoho z tlačítek 1 (14), 2 (15) nebo 3 (16). Způsob uložení nastavení polohy je popsán v další části návodu.
c) Upozornění: Po prvním zapnutí zařízení se doporučuje zkontrolovat, zda displej ukazuje správné hodnoty. V případě potřeby provedte reset podle pokynů uvedených v bodě 6.

1. Uložení nastavení výšky pracovního stolu do paměti.

Pomocí tlačítek (12) a (13) nastavte preferovanou výšku pracovního stolu. Poté stiskněte tlačítko M (17), na displeji se objeví nápis „S-“. Nyní zvolte, pod kterým číslem má být poloha uložena, a to stisknutím jednoho z tlačítek 1 (14), 2 (15) nebo 3 (16), na displeji se v závislosti na zvoleném čísle objeví nápis „S-1“, „S-2“ nebo „S-3“.

1. Funkce připomenutí změny polohy u stolu

2. Pro aktivaci funkce stiskněte tlačítko A (18). Na displeji se zobrazí nápis „ON“ nebo „on“.

3. O 2 vteřiny později, kdy displej bliká, nastavte čas alarmu pomocí tlačítek (12) a (13). Ve výchozím nastavení je to čas 45 min. (na displeji se zobrazuje

hodnota „“! Pro uložení nastavení stiskněte jakékoli tlačítko nebo vyčkejte 5 vteřin, systém poté uloží čas automaticky.

- při odpočítávání času způsobí jakákoli operace na ovládacím panelu vynulování počítadla a odpočítávání znovu od začátku. Po skončení

odpočítávání se na displeji zobrazí nápis „” a zařízení bude vydávat zvukový signál po dobu asi 10 vteřin.

- Poté, kdy zvukový signál ustane, pokud chcete opět spustit odpočítávání času, stiskněte jakékoli tlačítko na displeji. Jestliže do 10 vteřin od spuštění zvukového signálu nebude proveden žádný úkon, pak po 5 min. vydá zařízení zvukový signál znovu. Při další neaktivitě po druhém signálu se funkce alarmu pro připomenutí změny polohy u stolu vypne.

- Pro vypnutí funkce alarmu stiskněte a přidržte asi na 3 vteřiny tlačítko A (18). Na displeji se zobrazí nápis „OFF“ nebo „oFF“.

1. Nastavení antikolizní citlivosti

Tato funkce umožňuje zabránit kolizi a poškození pracovního stolu. Pokud při nastavování výšky pracovní stůl narazí na odpor, motory se zastaví a vrátí polohu stolu zpět.

- Stiskněte a přidržte asi na 5 vteřin současně tlačítka (12) a (13), tím vstoupíte do nastavení citlivosti. Každým vstupem se úroveň mění o 1 stupeň, displej ukazuje nastavenou úroveň.

- Popis úrovní: A0 – funkce vypnuta, A1 – nízká citlivost, A2 – střední citlivost, A3 – nejvyšší citlivost (tovární nastavení).

1. Resetování zařízení

Pro vstup do režimu resetu stiskněte tlačítka 3 (16) a M (17) a přidržte je – na

displeji se zobrazí zpráva „“ nebo „“. Poté stiskněte tlačítko dolů (13) a přidržte ho, dokud stůl nedosáhne své nejnižší polohy a nezastaví se – na displeji se pak objeví údaj o výšce. V tu chvíli tlačítko pustíte. Resetování bylo dokončeno.

Pokud pracovní stůl nadále zobrazuje chybové zprávy nebo špatně ukazuje naměřenou výšku, kontaktujte servis výrobce.

3.4. Čištění a údržba

a) Před každým čištěním, a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku.
b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.

c) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.
d) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
e) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
f) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
g) Na čistění používejte měkký a vlhký hadřík.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v pokynech k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálů nebo jiným formám využívání opotřebovaných zařízení přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci opotřebovaných zařízení vám poskytne orgán místní samosprávy.
