BRUGSANVISNING STAR_ATFE_11 Fromm & Starck

Parameter beskrivelse	Parameter værdi
Produktnavn	Elektrisk hjørne skrivebordsramme
Model	STAR_ATFE_11STAR_ATFE_30
Forsyningsspænding [V ~] /Frekvens [Hz]	230/50
Nominel effekt [W]	450
Driftscyklus*	2 minutters arbejde / 18 minutters hvile
Maksimalt tilladt belastning[kg]	150
Højdejusteringsområde [mm]	600-1250
Hastighed [mm/s]	38
Dimensioner [Bredde x Dybde x Højde; mm] (i grundpositionen)	Venstre side: 1100x680x600, højre side:900x320x600
Vægt [kg]	46

OBS: Lad apparatet køle af og forblive inaktiv i mindst 18 minutter, efter hvert 2. minuts kontinuerlig drift af motoren.

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolbeskrivelse

CE	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Læs betjeningsvejledningen inden brug.
	Produktet er genanvendeligt.
	OBS! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt advarselsskilt.)
	OBS! Advarsel mod elektrisk stød!
	Kun til indendørs brug.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

Den originale version af betjeningsvejledningen er på tysk. De andre sprogversioner er oversættelser fra tysk.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner.

Manglende overholdelse af advarslerne og instruktionerne kan resultere i elektrisk stød, brand og/eller alvorlig personskade eller død.

Udtrykket "apparat" eller "produkt" i advarslerne og betjeningsvejledningen refererer til .

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede dele såsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet og i kontakt med udstyr, der udsættes for direkte regn, våde overflader og arbejder i fugtige omgivelser. Vand, der kommer ind i apparatet, øger risikoen for skader og elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug ikke ledningen forkert. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Hvis det er uundgåeligt at bruge apparatet i et fugtigt miljø, skal der bruges en fejlstrømsenhed (RCD). Brug af en RCD reducerer risikoen for elektrisk stød.
f) Det er forbudt at bruge apparatet, hvis netledningen er beskadiget eller viser synlige tegn på slid. En beskadiget netledning bør udskiftes af en autoriseret elektriker eller producentens kundeservice.
g) For at undgå elektrisk stød må netledningen, stikket eller apparatet ikke nedsænkes i vand eller anden væske. Brug ikke apparatet på våde overflader.
h) OBS – LIVSFARE! Apparatet må aldrig nedsænkes i vand eller andre væsker under rengøring.
i) Brug ikke apparatet i lokaler med meget høj luftfugtighed / i umiddelbar nærhed af vandtanke!

2.2. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.
b) Apparatet må ikke bruges i eksplosionsfarlige atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv.
c) I tilfælde af skader eller uregelmæssigheder i apparatets betjening skal du straks slukke for det og rapportere det til en autoriseret person.
d) Hvis du er i tvivl om apparatet fungerer korrekt, skal du kontakte producentens kundeservice.
e) Reparationer af apparatet må kun udføres af producentens kundeservice. Foretag ikke reparationer selv!
f) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.
g) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.
h) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.
i) Når du bruger dette apparat sammen med andre enheder, skal du også overholde de andre betjeningsvejledninger.

Bemærk! beskyt børn og andre mennesker under apparatets drift.

2.3. Personlig sikkerhed

a) Apparatet er ikke beregnet til at blive brugt af mennesker (herunder børn) med nedsatte mentale, sensoriske og mentale funktioner eller uden tilstrækkelig erfaring og / eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed eller har modtaget instruktioner vedrørende betjening af apparatet.
b) Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løst tøj, smykker eller langt hår kan fanges i bevægelige dele.
c) Fjern eventuelle justeringsværktøjer eller skruenøgler, før maskinen tændes. Et værktøj eller en skruenøgle tilbage i en roterende del af maskinen kan forårsage personskade.
d) Trykluft kan forårsage alvorlig personskade.
e) Det anbefales at bruge øjen-, øre- og luftvejsbeskyttelse.

f) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.
g) Læg ikke dine hænder eller genstande ind i apparatet under drift!

2.4. Sikker brug af apparatet

a) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
b) Opbevar inaktive apparater uden for børns rækkevidde og personer, der ikke kender enheden eller denne betjeningsvejledning. Apparaterne er farlige i hænderne på uerfarne brugere.
c) Hold apparatet i god teknisk stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.
d) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun anvender originale reservedele. Dette vil sikre sikker brug.
e) For at sikre enhedens konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.
f) Ved transport og flytning af apparatet fra opbevaringsstedet til brugsstedet skal der tages hensyn til principperne for arbejdsmiljø og sikkerhed ved manuelt transportarbejde, der er gældende i det land, hvor apparaterne bruges.
g) Undgå situationer, hvor apparatet stopper under tung belastning. Dette kan få drevkomponenterne til at overophede og som følge heraf beskadige apparatet.
h) Bevægelige dele eller tilbehør må ikke berøres, medmindre enheden er blevet afbrudt fra strømforsyningen.
i) Det er forbudt at flytte, transportere eller rotere apparatet under drift.
j) Efterlad ikke apparatet uden opsyn, när det er tændt.
k) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
I) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.
m) Apparatet må ikke startes tomt.
n) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.
o) Hold apparaterne væk fra varmekilder og ild.
p) Overbelast ikke apparatet.

q) Ukorrekt brug af produktet, såsom at sidde på bordpladen kan resultere i skade på produktet og/eller personskade. Det er forbudt at sidde på skrivebordet for at forhindre alvorlig personskade.
r) Det er forbudt at bevæge sig eller ligge under skrivebordsstrukturen under regulering. Det er forbudt at sidde eller stå på skrivebordsrammen. Vær særlig forsigtig, när du foretager reguleringer.
s) Du bør jævnligt kontrollere, om skrivebordets reguleringsmekanisme fungerer korrekt, og fjerne eventuelle forhindringer, der blokerer muligheden for effektiv regulering.
t) Sørg for, at kabler, forbindelser og stik ikke forstyrrer brugen af produktet.
u) Når du regulerer højden på skrivebordet, skal du sørge for, at de kabler, du trækker, er af tilstrækkelig længde. For korte kabler og forbindelser kan gøre højderegulering vanskelig eller beskadige andre enheder.
v) Brug ikke produktet, hvis elboksen larmer eller lugter dårligt. Det er ikke tilladt at ændre strømforsyningen og elboksen på egen hånd.

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Brugsbetingelser

Produktet er designet til at understøtte og justere højden på en bordplade. Brugeren er ansvarlig for enhver skade, der skyldes brug i modstrid med den tilsigtede anvendelse.

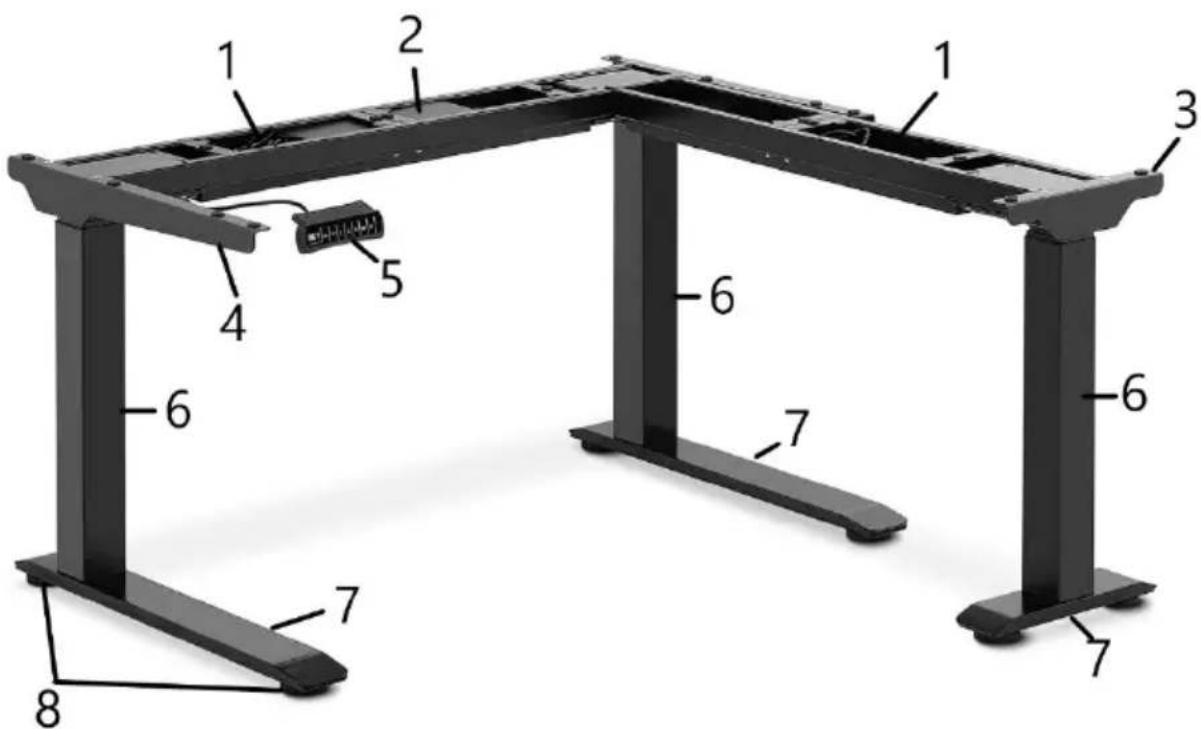

3.1. Beskrivelse af apparatet

1. Kabelkanal
2. Elboks
3. Højre beslag
4. Venstre beslag
5. Betjeningspanel
6. Løftesøjle
7. Base
8. Fødder

Beskrivelse af betjeningspanelet

9 10 11 12 13 14 15 16 17 18 96.7 |^ |√ | 1 | 2 | 3 | M | A FROMMSTARCK

1. Kontrolpanel strømledning
2. Monteringshuller
3. Display
4. Skrivebordsløfteknap - "op"
5. Skrivebordssænkeknap - "ned"
6. Position 1, første brugerlagrede højdeposition
7. Position 2, anden brugerlagrede højdeposition
8. Position 3, tredje brugerlagrede højdeposition
9. Hukommelseshøjde huskeknap
10. Alarmknap - påmindelser om at skifte position ved skrivebordet

3.2. Forberedelse til arbejde

Omgivelsestemperaturen må ikke overstige området fra 10°C til 40°C, og den relative luftfugtighed må ikke overstige 85%. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Hold apparatet væk fra varme overflader. Apparatet skal altid bruges på en jævn, stabil, ren, brandsikker og tør overflade og uden for rækkevidde af børn og mennesker med nedsatte mentale, sensoriske og mentale funktioner. Apparatet skal placeres på en sådan måde, at netstikket når som helst

kan nås. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

MONTERING AF APPARATET

Liste over komponenter

Nr	Figur	Antal
A		6
B		8
C		12
D		16
E		24
F		1

OBS: Nummereringen og markeringerne på tegningerne nedenfor refererer til nummerering og symboler, der er tildelt emner i elementlisten.

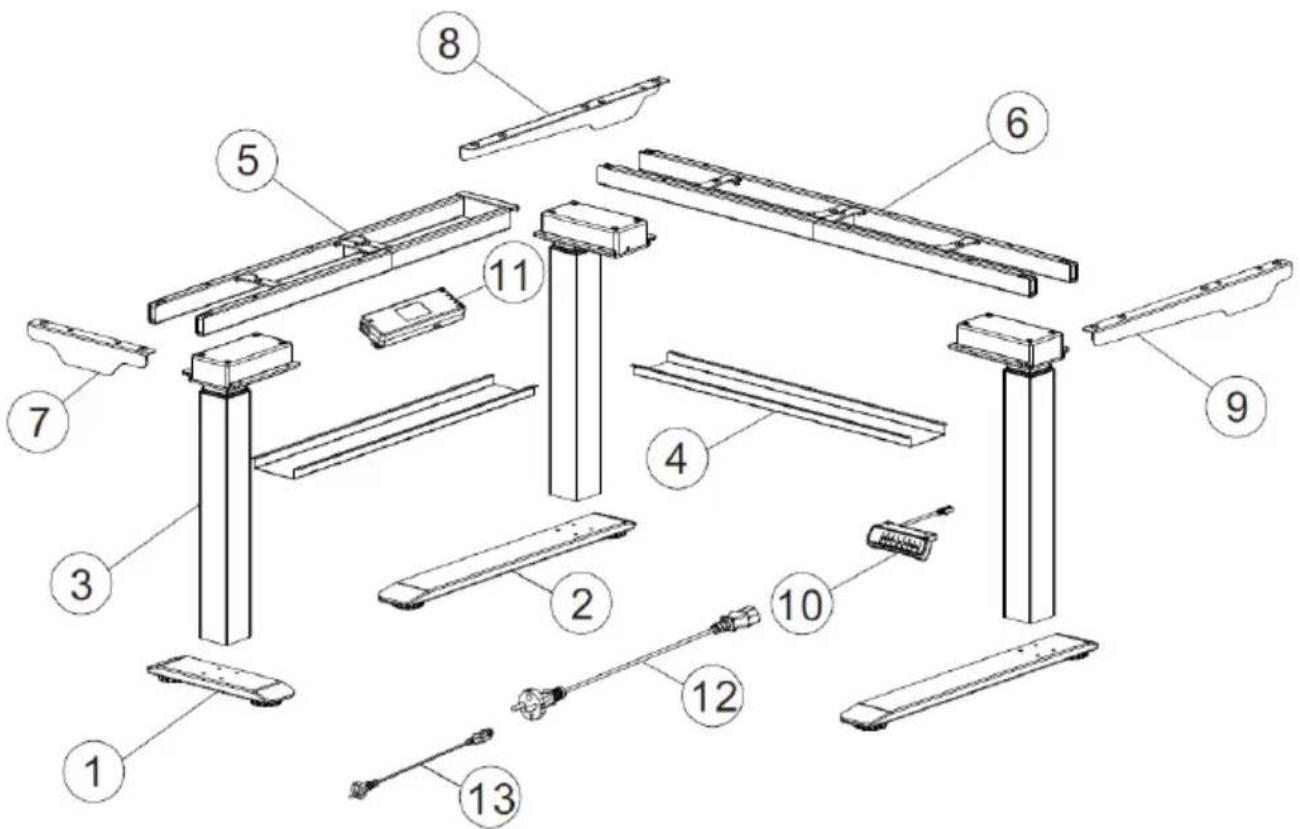

Nr	Figur	Parameter	Antal
1		Kort base	1
2		Lang base	2
3		Løftesøjle	3
4		Kabelbakke	2

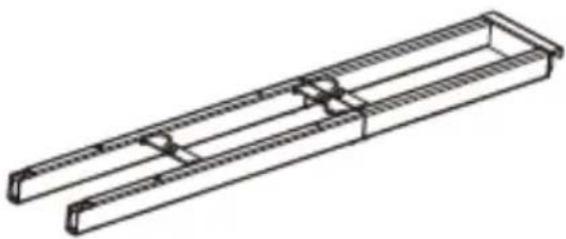

5		Sidebjælke	1

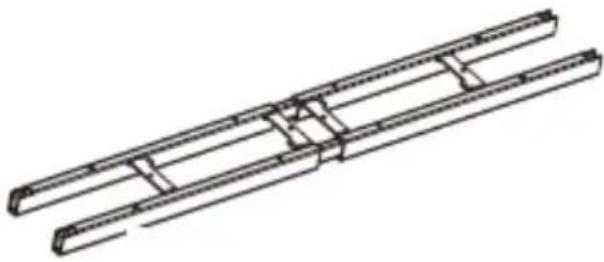

6		Støttebjælke	1
7		Venstre kort beslag	1
8		Venstre kort beslag	1
9		Højre beslag	1
10		Betjeningspanel	1

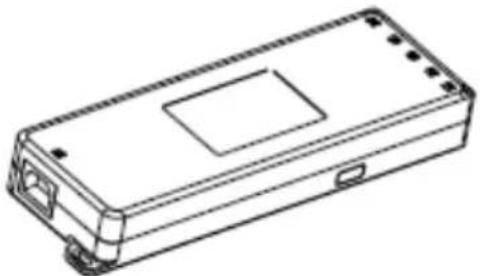

11		Kontrolskab	1
12		Strømkabel	1
13		Tilslutningskabel	1

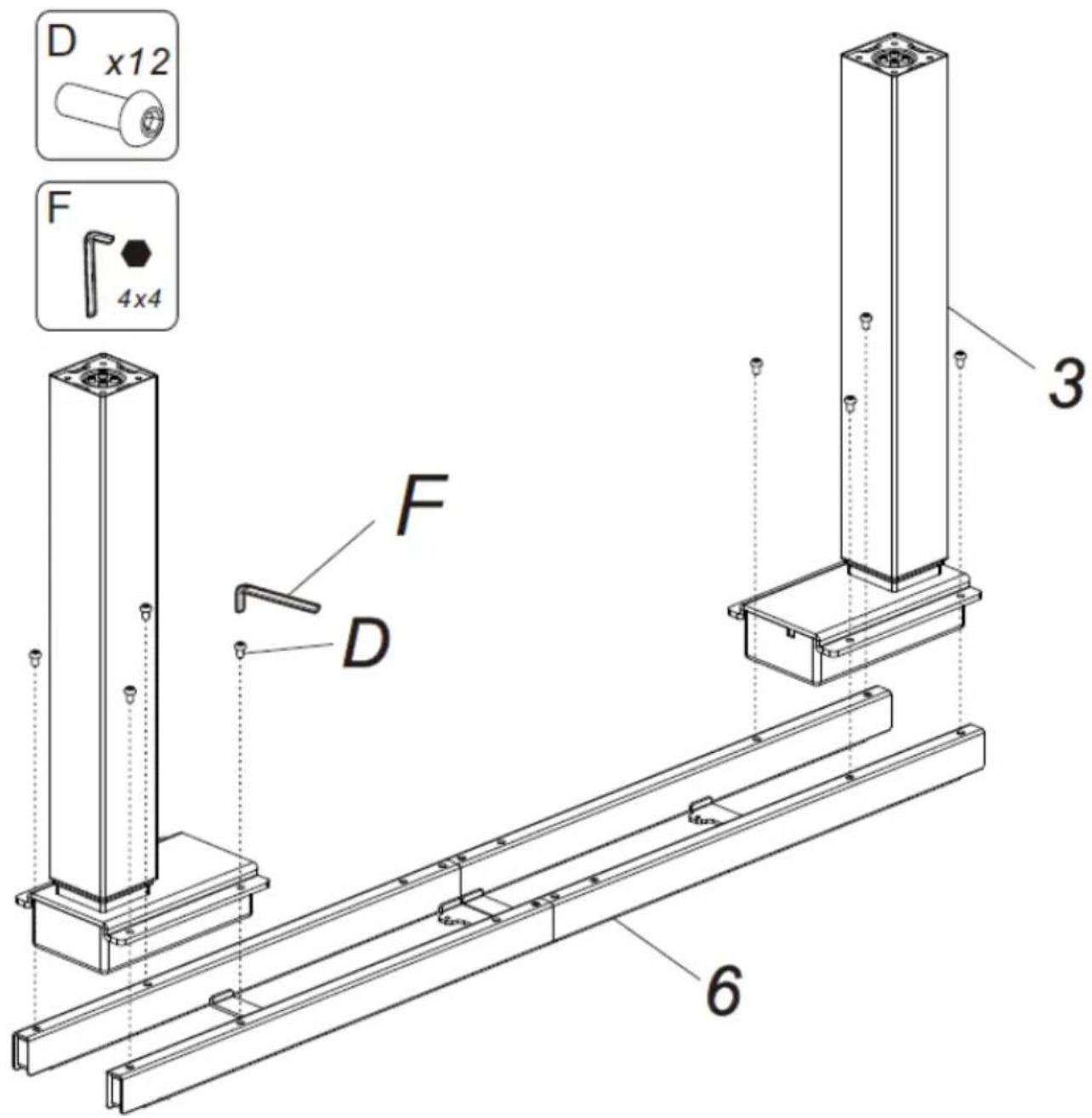

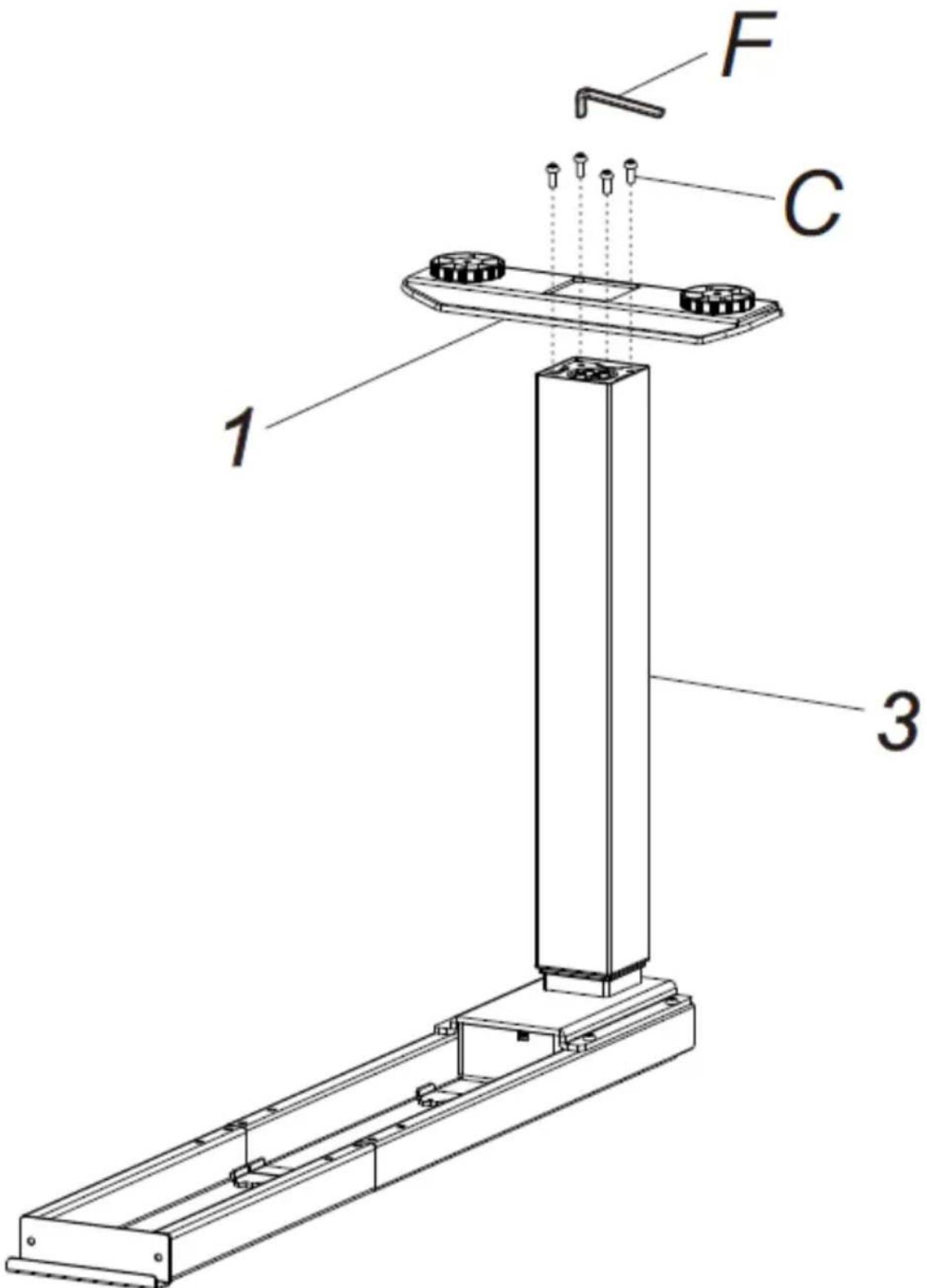

1. Skru løftesøjlerne (2) fast på bærebjælken (6) og på sidebjælken (5) ved hjælp af sekskantsskruerne (D).

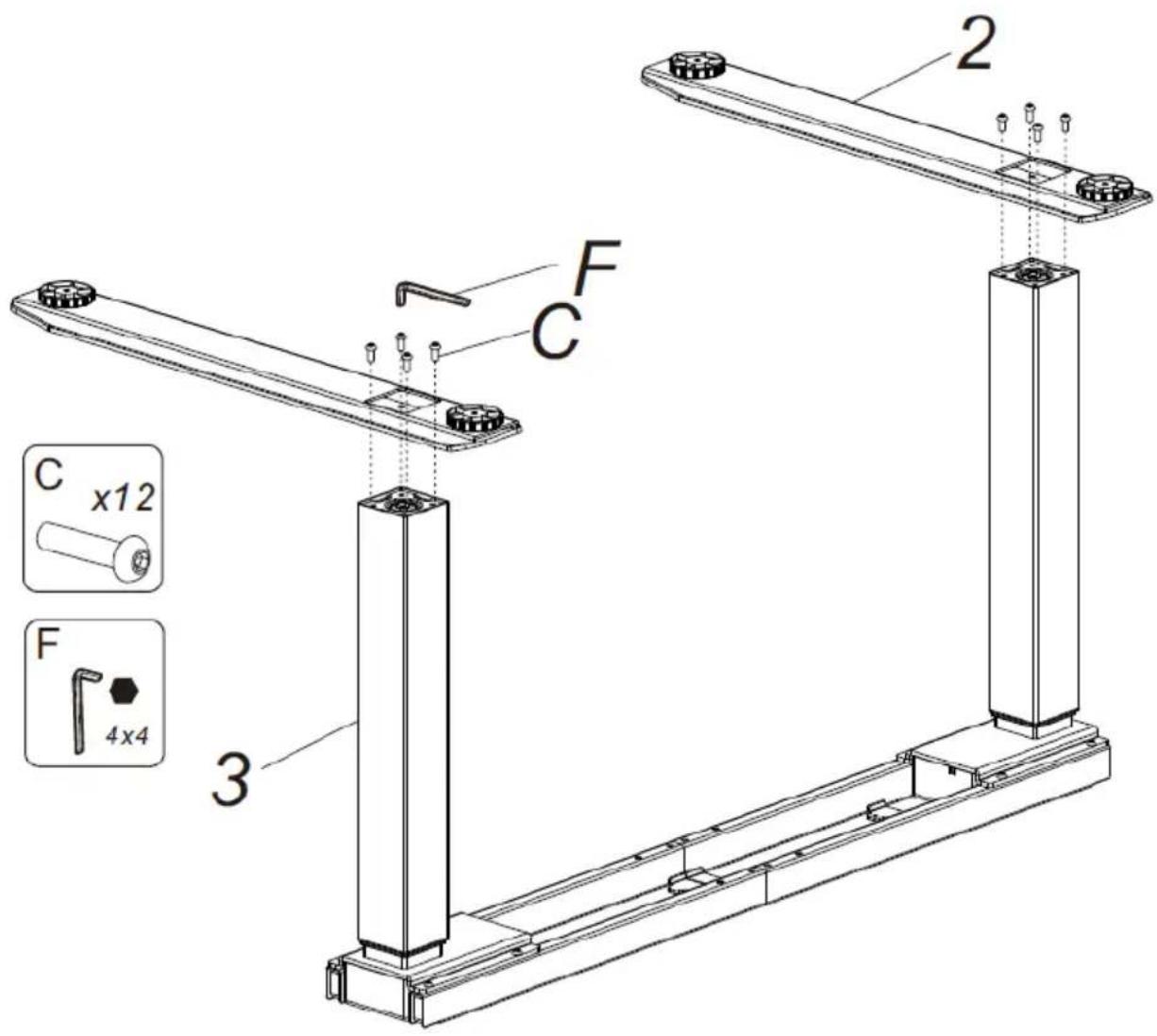

1. Skru de lange bunde (2) til søjlerne snoet til støttebjælken (6) og den korte bund (1) til søjlen snoet til sidebjælken (5) ved hjælp af skruerne (C).

2 F C 3 C x12 F 4x4

F C 1 3

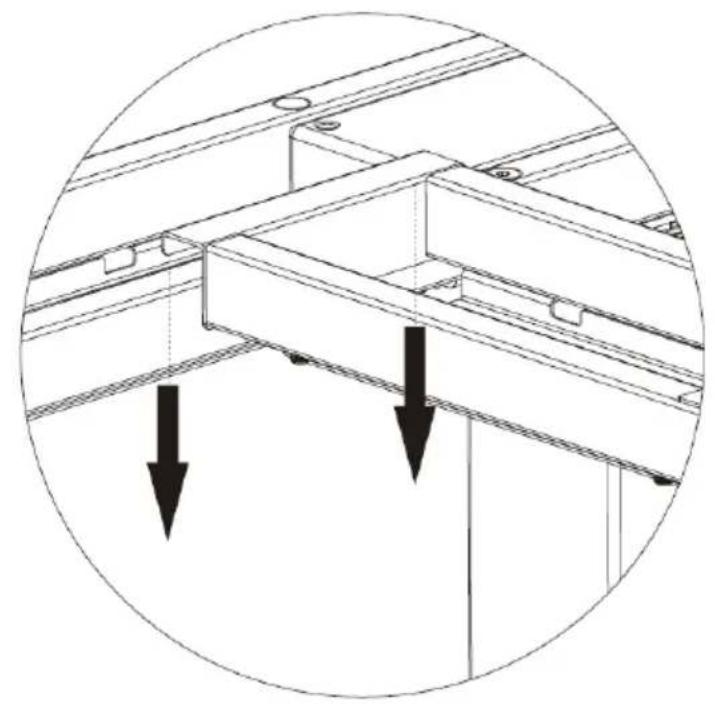

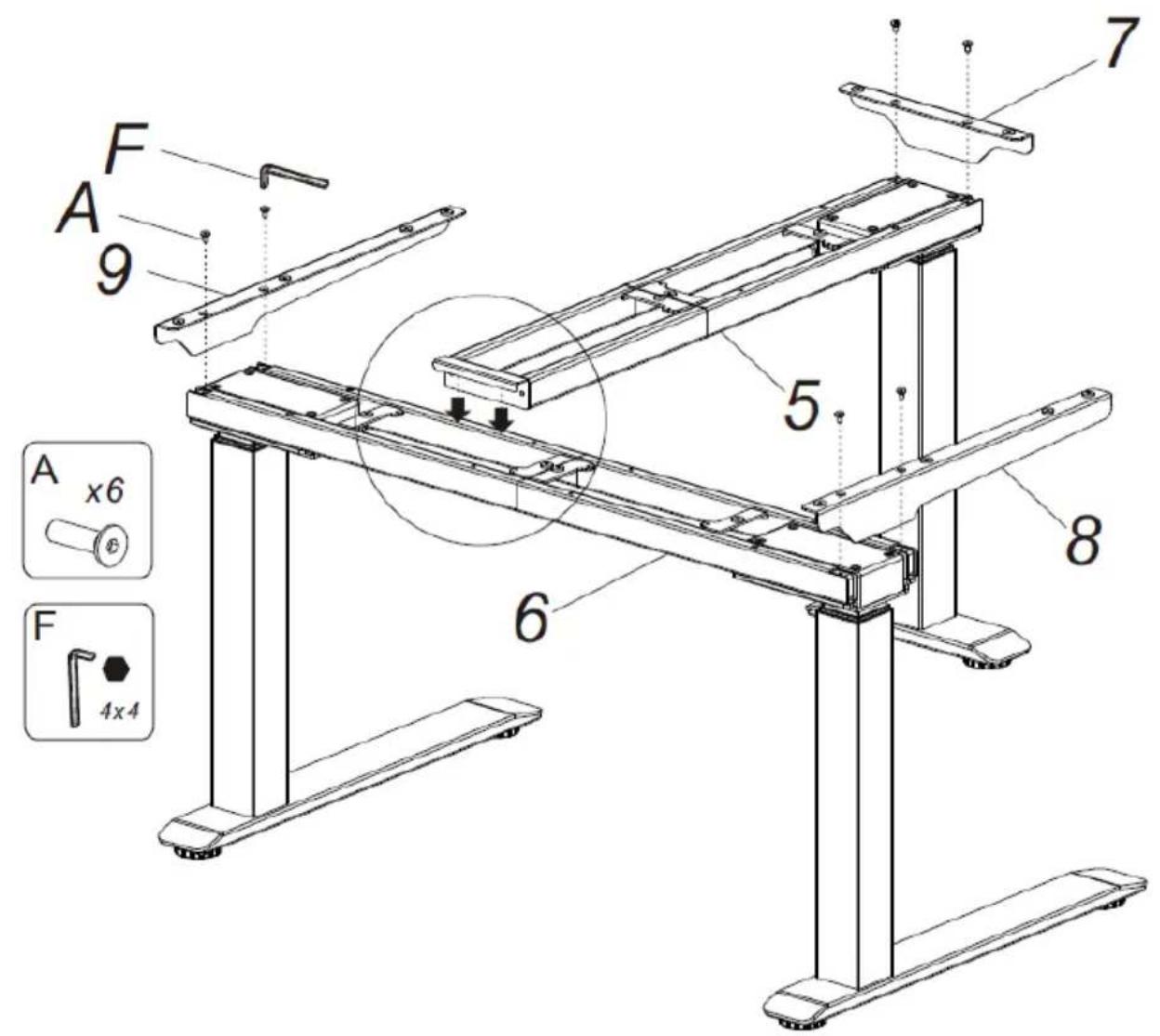

1. Fastgør beslagene (7-9) til side- (5) og understøttende (6) bjælker ved hjælp af skruerne (A). Derefter hægtes sidebjælken fast på bærebjælken som vist på billedet.

A 9 F 7 5 6 8 A x6 F 4x4

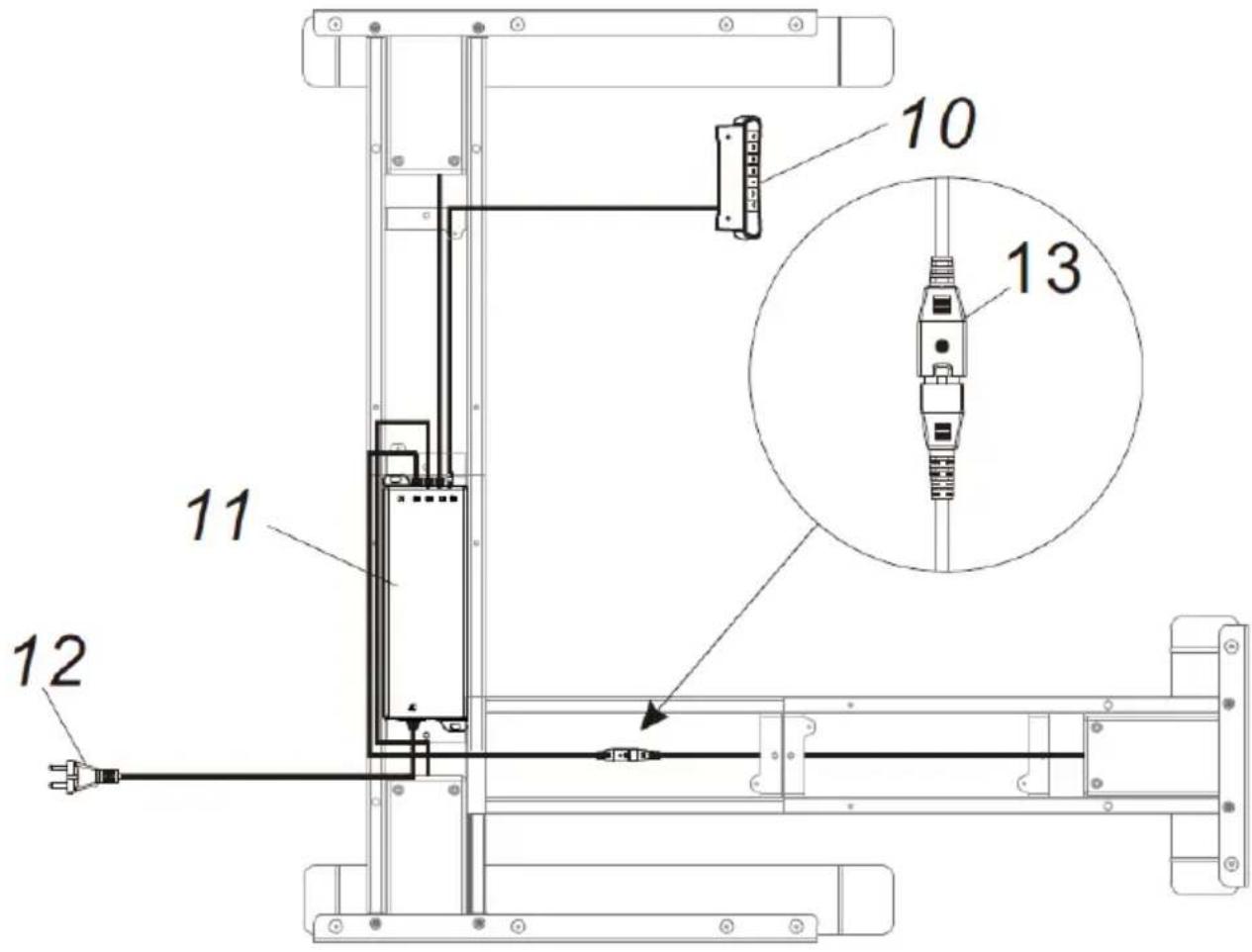

1. Tilslut til kontrolboksen: strømkablet (12), kablerne fra motorerne (kablet til den fjerneste motor skal forlænges med tilslutningskablet (13) og kablet fra kontrolpanelet (10).

10 13 11 12

Tilslutningsdiagram til elboksen (11)

12 AC HS M1M2M3DC

Hvor:

M1 - M3 - kabeltilslutningsstik fra løftesøjlemotorerne

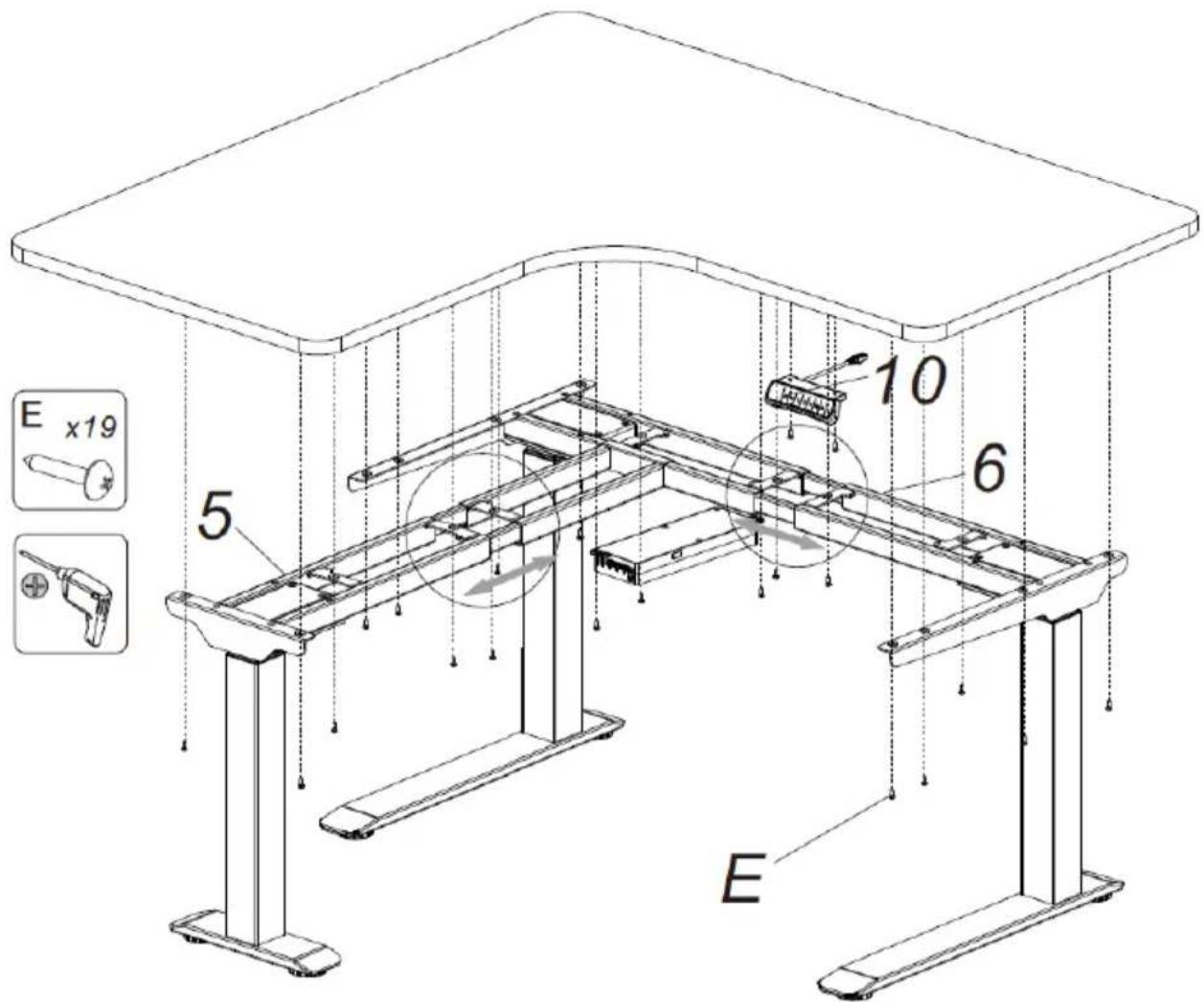

1. Tilpas afstanden mellem side og bærebjælke til bordpladens dimensioner. Skru bordpladen fast på den samlede ramme (bordpladen leveres ikke med produktet). Skru kontrolpanelet og kontrolboksen til toppen.

E x19 5 6 10 E

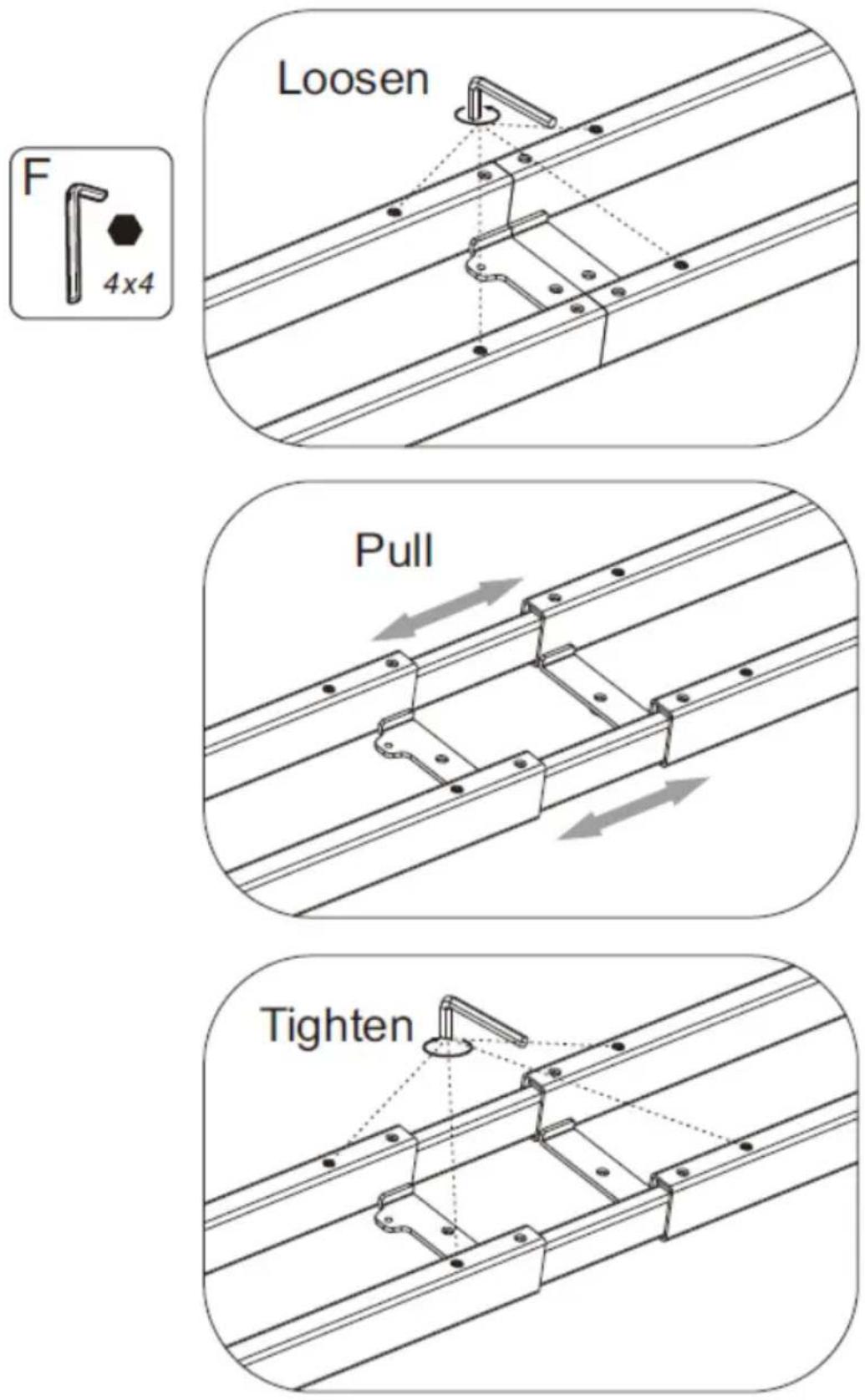

Nedenstående figur viser, hvordan man justerer afstanden mellem bjælkerne:

Hvor:

Loosen – løsn

Pull – træk

Tighten – stram

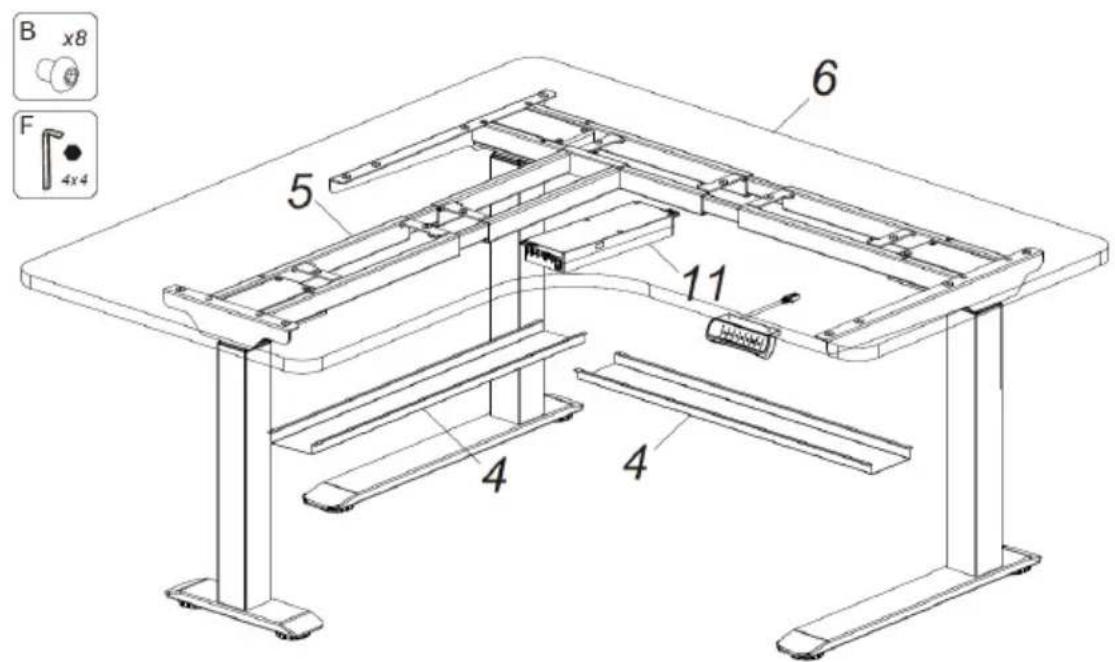

1. Det sidste trin i monteringen af skrivebordet er at fastgøre kabelbakkerne (4) i henhold til en af de to metoder, der er beskrevet nedenfor, afhængig af om skrivebordet er blevet udvidet bredt eller ej:

a) Første metode

B x8 F 4x4 6 5 11 4 4

1 B

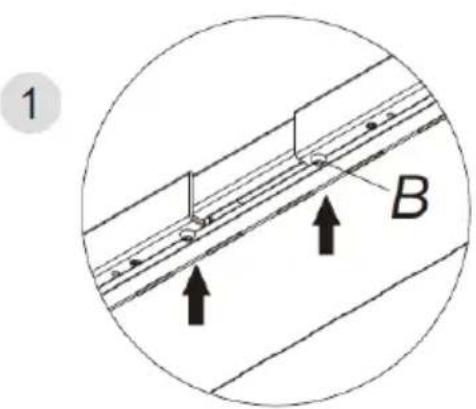

Skru bolten (B) forsigtigt ind i støttebjælken (6) uden at stramme den helt. Fastgør derefter disse skruer først på den ene side af bakken og derefter den anden.

Spænd skruerne (B) med unbrakonøglen (F). Monter bakken på sidebjælken (5) på samme måde.

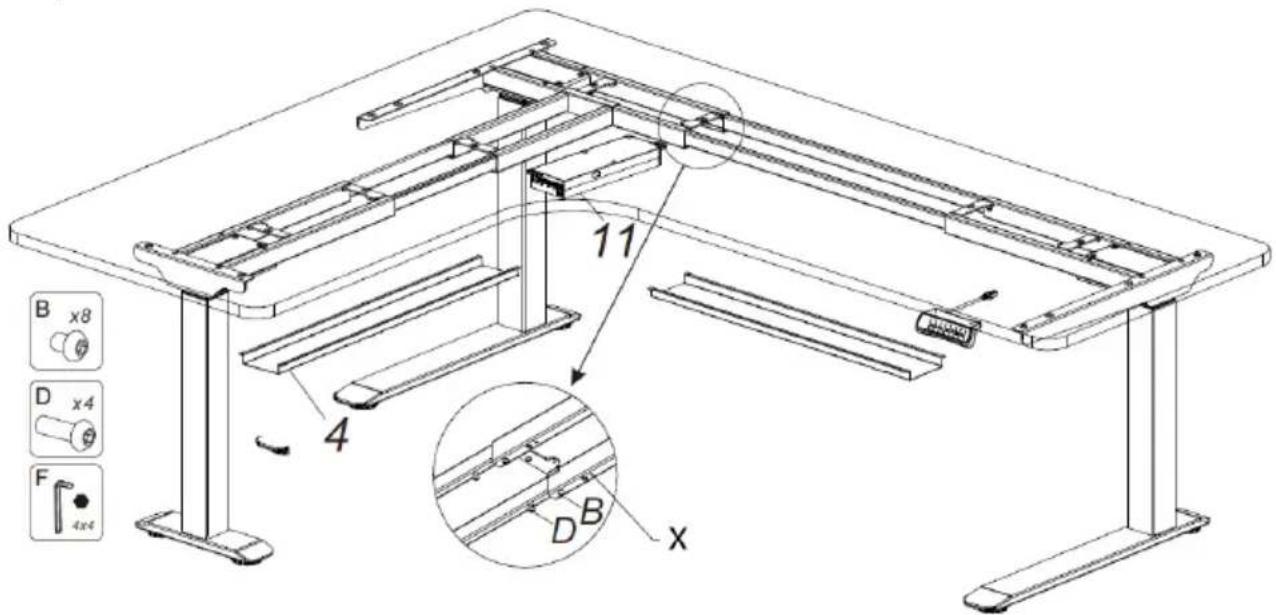

b) Anden metode

B x8 D x4 F 4x4 11 4 D B X

Hvis rammen strækkes længere end 1720 mm, skal bakken (4) monteres i den midterste del af bærebjælken. Længden af støttebjælken bør ikke overstige placeringen af hullet (x) markeret på tegningen ovenfor. Fastgør bakken til sidebjælken som beskrevet i den første metode.

3.3. Arbejde med apparatet

1. Tilslut apparatets stik til strømforsyningen.
2. Juster højden på skrivebordsrammen på en af følgende måder:

a) Manuelt ved hjælp af knapper (12) og (13). Displayet (11) vil vise den faktiske højde på skrivebordet.
b) Genkald en af de tre tidligere gemte skrivebordshøjdeindstillinger ved at trykke på en af knapperne 1 (14), 2 (15) eller 3 (16). Lagring af elementindstillinger er beskrevet vderligere i denne manual.
c) OBS: Det anbefales at verificere korrektheden af displayindikationerne efter den første opstart af apparatet. Udfør om nødvendigt en nulstilling i henhold til instruktionerne i punkt 6.

1. Gemmer skrivebordshøjdeindstillinger i hukommelsen.

Brug knapperne (12) og (13) til at indstille den foretrukne skrivebordshøjde. Tryk derefter på M-knappen (17), displayet vil vise "S-". På dette tidspunkt skal du vælge det nummer, under hvilket du vil gemme elementet ved at trykke på en af knapperne 1 (14), 2 (15) eller 3 (16), displayet vil vise, afhængigt af det valgte nummer, inskriptionen "S-1", "S-2" eller "S-3".

1. Påmindelsesfunktion om at skifte position ved skrivebordet

2. Tryk på A-knappen (18) for at aktivere funktionen. "ON" eller "on" vises i displayet.

3. 2 sekunder senere, når displayet blinker, indstilles alarmtiden ved hjælp af knapperne (12) og (13). Standardtiden er 45 min (displayet viser "245). For at gemme indstillingerne skal du trykke på en vilkårlig knap eller vente 5 sekunder, indtil systemet automatisk gemmer tiden.

4. under nedtællingen bevirker hver handling på kontrolpanelet, at tælleren nulstilles og nedtællingen fra begyndelsen. Når nedtællingen er slut, viser
   displayet: „, og enheden bipper i ca. 10 sekunder.

5. Når bippet stopper, skal du trykke på en vilkårlig knap på displayet for at genstarte nedtællingen. Hvis der ikke udføres nogen handling 10 sekunder efter start af lydsignalet, bipper enheden igen efter 5 minutter. Hvis du fortsætter med at være inaktiv efter den anden ringning, vil alarmen blive deaktiveret for at minde dig om at ændre din position ved skrivebordet.

6. For at deaktivere alarmfunktionen skal du trykke på knappen A (18) og holde den nede i cirka 3 sekunder. "ON" eller "oFF vises i displayet.

7. Indstillinger for antikollisionsfølsomhed

En funktion til at undgå kollisioner og skader på skrivebordet. Hvis der opstår modstand ved justering af skrivebordshøjden, stopper motorerne, og skrivebordet bevæger sig tilbage på plads.

-Tryk på knapperne (12) og (13) samtidigt og hold dem nede i cirka 5 sekunder for at gå ind i følsomhedsindstillingerne. Hver indgang ændrer niveauet med 1 trin, displayet viser det indstillede niveau.

Niveaubeskrivelse A0 - funktion deaktiveret, A1 - lav følsomhed, A2 - medium følsomhed, A3 - højeste følsomhed (fabriksindstilling).

1. Apparatet nulstillet

For at gå ind i nulstillingstilstanden skal du trykke og holde på 3 (16) og M

(17) knapperne. Displayet vil vise,, "eller", . Tryk og hold derefter ned-knappen (13), indtil skrivebordet når sin laveste position og stopper, og højden vises i displayet. Slip derefter knappen.

Nulstillingsprocessen er fuldført.

Hvis skrivebordet fortsætter med at vise fejlmeddelelser eller forkert angiver højdemålet, skal du kontakte producentens kundeservice.

a) Tag stikket ud hvis apparatet ikke længere bruges og før hver rengøring.
b) Der må kun bruges ikke-ætsende midler til rengøring af overfladen.
c) Efter hver rengøring skal alle dele tørres grundigt, før apparatet genbruges.
d) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.
e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.
f) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.
g) Brug en blød og fugtig klud til rengøring.

BORTSKAFFELSE AF BRUGTE UDSTYR.

Ved slutningen af dets levetid må dette produkt ikke bortskaffes sammen med almindeligt husholdningsaffald, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i apparatet kan genbruges i overensstemmelse med deres mærkning. Takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder.

Technische Gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Hoek elektrisch zit-sta bureauframe
Model	STAR_ATFE_11STAR_ATFE_30
Spanning [V~] / Frequentie [Hz]	230/50
Vermogen [W]	450
Werkcyclus*	2 min werking / 18 min rust
Maximaal toegestane belasting [kg]	150
Hoogteverstelbereik [mm]	600-1250
Snelheid [mm/s]	38
Afmetingen [Breedte x Diepte x Hoogte; mm] (in de basis-/standaardpositie)	Linkerzijde: 1100x680x600, rechterzijde: 900x320x600
Gewicht [kg]	46

Houd er rekening mee dat! Bemærk! beskyt børn og andre mennesker under apparatets drift.
