BRUGSANVISNING STAR_DESK_24 Fromm & Starck

Parameter beskrivelse	Parameter værdi
Produktnavn	SKRIVEBORD MED MANUEL H∅JDEREGULERING
Model	STAR_DESK_24	STAR_DESK_25
Højdereguleringsområde [mm]	730-1230	730-1230
Højdereguleringsområde [mm]	820-1300	820-1300
Maksimal tilladt belastning [kg]	70 70
Løftehastighed [mm/omdrejning]	10 10
Dimensioner [Bredde x Dybde x Højde; mm]	820 x 600 x 730 820 x 600 x 730
Vægt [kg]	16,68	16,2

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten.

Symbolbeskrivelse

Læs betjeningsvejledningen inden brug.

	Produktet er genanvendeligt.
	OBS! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt advarselsskilt.)
	Kun til indendørs brug.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

Den originale version af betjeningsvejledningen er på tysk. De andre sprogversioner er oversættelser fra tysk.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarslerne og instruktionerne kan resultere i alvorlig personskade eller død.

Udtrykket "apparat" eller "produkt" i advarslerne og betjeningsvejledningen refererer til SKRIVEBORD MED MANUEL H∅JDEREGULERING.

2.1. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.
b) Hvis du er i tvivl om produktet fungerer korrekt, eller hvis der findes skader, skal du kontakte producentens kundeservice.
c) Produktet må kun repareres af producentens kundeservice. Foretag ikke reparationer selv!
d) Reparationer af apparatet må kun udføres af producentens kundeservice. Foretag ikke reparationer selv!
e) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.

f) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.
g) Når du bruger dette apparat sammen med andre enheder, skal du også overholde de andre betjeningsvejledninger.

2.2. Personlig sikkerhed

a) Det er forbudt at betjene apparatet i en tilstand af træthed, sygdom, alkoholpåvirkning, brug af stoffer eller lægemidler, der i væsentlig grad begrænser evnen til at betjene apparatet.
b) Apparatet er ikke beregnet til at blive brugt af mennesker (herunder børn) med nedsatte mentale, sensoriske og mentale funktioner eller uden tilstrækkelig erfaring og / eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed eller har modtaget instruktioner vedrørende betjening af apparatet.
c) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.
d) Vær forsigtig og brug sund fornuft, når du betjener apparatet. Et øjebliks uopmærksomhed under betjening af apparatet kan medføre alvorlig personskade.
e) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.

2.3. Sikker brug af apparatet

a) Hold apparatet i god teknisk stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.
b) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun anvender originale reservedele. Dette vil sikre sikker brug.
c) For at sikre enhedens konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.
d) Ved transport og flytning af apparatet fra opbevaringsstedet til brugsstedet skal der tages hensyn til principperne for arbejdsmiljø og sikkerhed ved manuelt transportarbejde, der er gældende i det land, hvor apparaterne bruges.
e) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
f) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.

g) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.

h) Hold apparaterne væk fra varmekilder og ild.

i) Hvis den maksimale brugervægt overskrides, kan produktet blive beskadiget.

j) Ukorrekt brug af produktet, såsom at sidde på bordpladen kan resultere i skade på produktet og/eller personskade. Det er forbudt at sidde på skrivebordet for at forhindre alvorlig personskade.

k) Det er forbudt at bevæge sig eller ligge under skrivebordsstrukturen under regulering. Det er forbudt at sidde eller stå på skrivebordsrammen. Vær særlig forsigtig, når du foretager reguleringer.

I) Du bør jævnligt kontrollere, om skrivebordets reguleringsmekanisme fungerer korrekt, og fjerne eventuelle forhindringer, der blokerer muligheden for effektiv regulering.

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Brugsbetingelser

Produktet er designet til at understøtte og justere højden på en bordplade. Brugeren er ansvarlig for enhver skade, der skyldes brug i modstrid med den tilsigtede anvendelse.

3.1. Beskrivelse af apparatet

Liste over komponenter

Symbol	Parameter	Figur	Antal
A	Tværbjælke		1
B	Sidestøtte		2
C	Løftestolpe		1
D	Løftestolpe		1
E	Drivaksel		1
F	Lav støtte		2
G	Håndsving		1
S-A	Sekskantskruer		6
S-B	Sekskantskruer		8
S-C	Krydsskruer og underlagsskiver		10
S-D	Unbrakonøgle		1

3.2. Forberedelse til arbejde

Hold apparatet væk fra varme overflader. Overfladen, som skrivebordet skal placeres på, skal være jævn, stabil og tilstrækkelig holdbar.

MONTERING

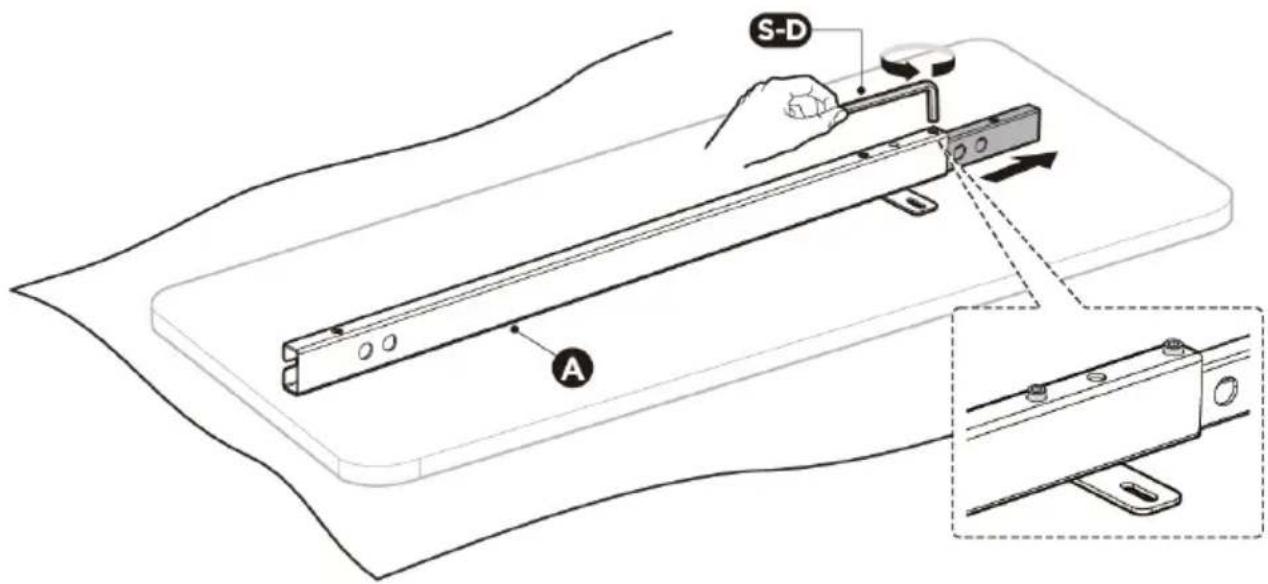

TRIN 1: Tværstangregulering

• Forbered en tilstrækkelig stor overflade til at muliggøre en bekvem og sikker installation af produktet. Det anbefales, at alle dele af produktet placeres på en pappude eller andet materiale, der beskytter gulvet og monteringselementerne mod beskadigelse.
• Læg forsigtigt toppen (medfølger ikke) ned med undersiden opad.
• Placer tværstangen (A) på bordpladen.
• Løsn unbrakoskruerne, der fastgør det justerbare tværstangsstykke (fjern ikke skruerne helt). Forlæng det justerbare tværstangsstykke, indtil monteringshullerne er synlige.

OBS: Tegningen viser bagsiden af tværstangen. Sørg for, at tværstangen forbliver pegende nedad under installationen.

S-D A

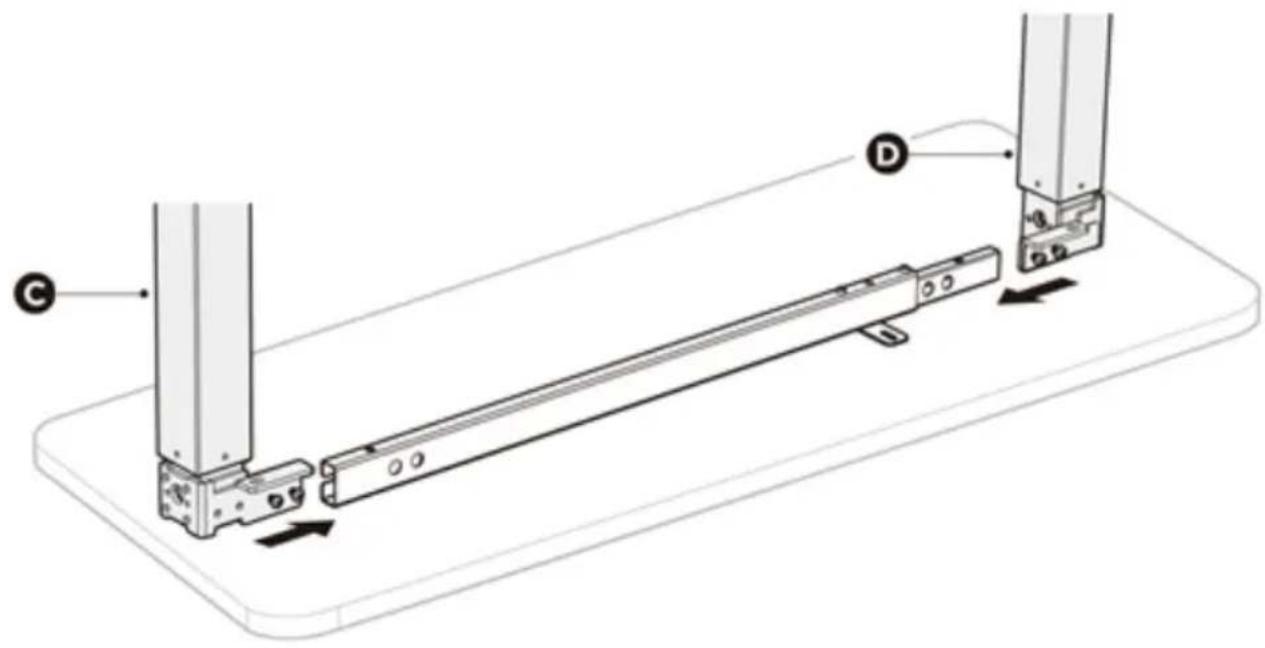

TRIN 2: Montering af løftesøjler

• Løsn skruerne på løftesøjlerne (C)/(D).
• Skub løftesøjlens monteringsplader over tværstangen, så bolthovederne glider ind i tværstangsslidsen.
• Juster hullerne i monteringspladerne med hullerne på tværstangen (A).
• Fastgør begge løftesøjler (C) / (D) til tværbjælken med boltene (S-A) og unbrakonøglen (S-D). Husk at spænde skruerne, der er sat ind i slidsen på tværstangen.

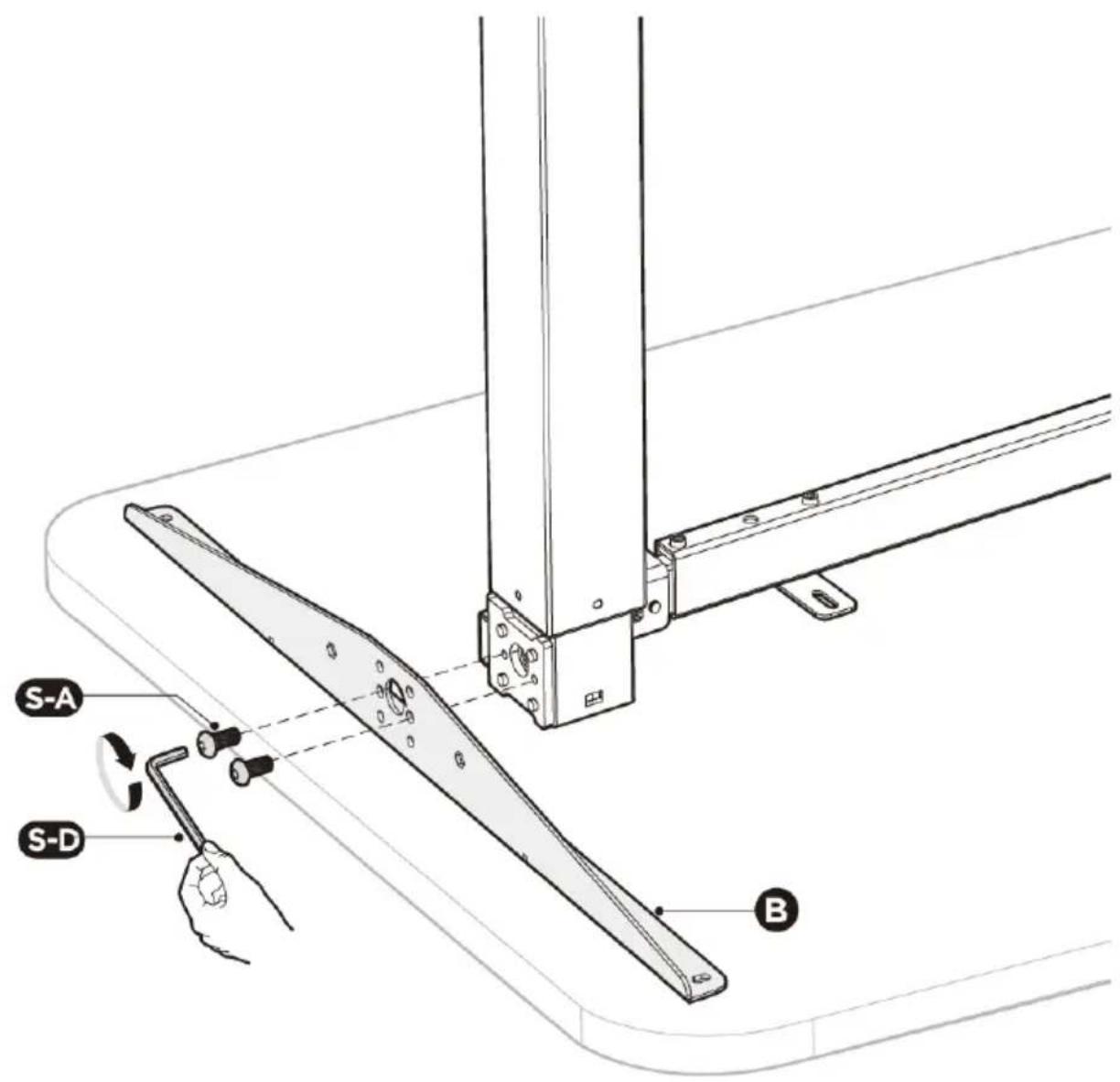

• Fastgør sidestøtterne (B) til siderne af løftesøjlerne med 2 bolte (S-A). Spænd med en unbrakonøgle (S-D).
  • Gentag processen på den anden side af rammen

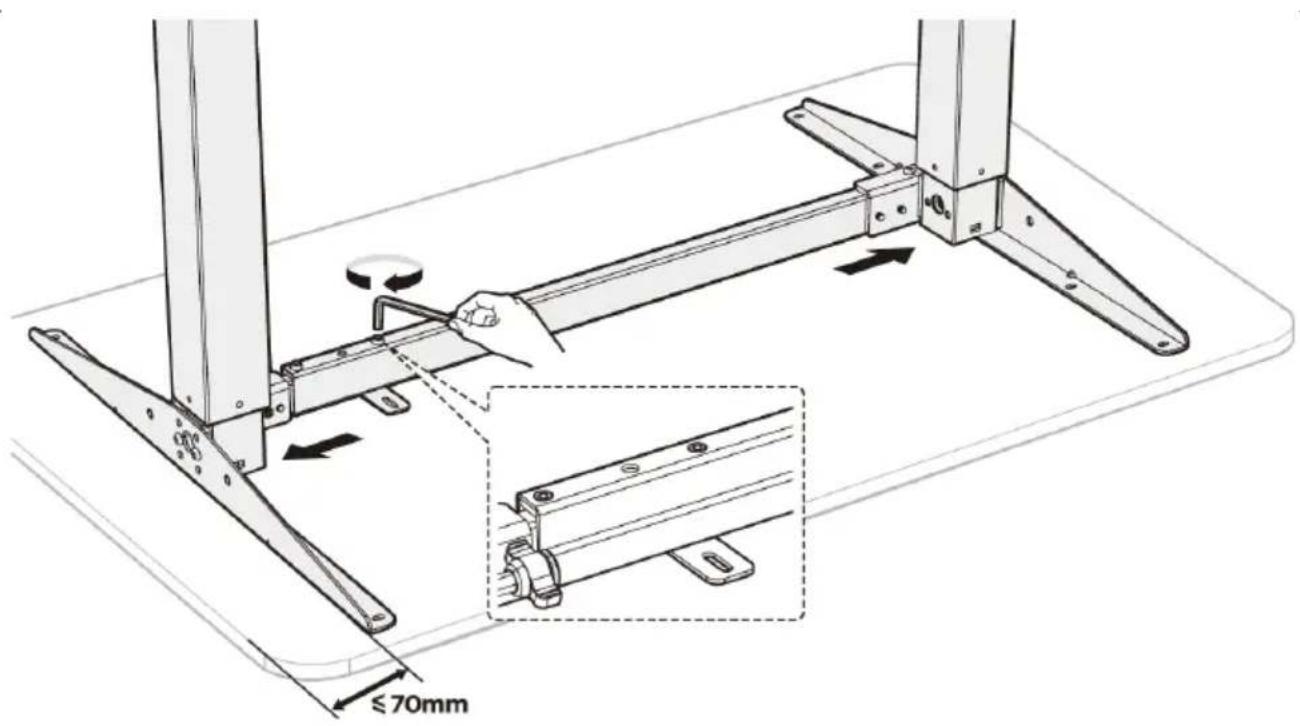

- Tilpas rammens bredde til bordpladens størrelse. Sørg for, at rammen er centreret. Det anbefales, at afstanden mellem sidestøtterne (B) fra bordpladens sidekanter ikke overstiger 70 mm.

- Spænd alle sekskantskruer på tværbjælken for at fuldføre justeringen.

≤70mm

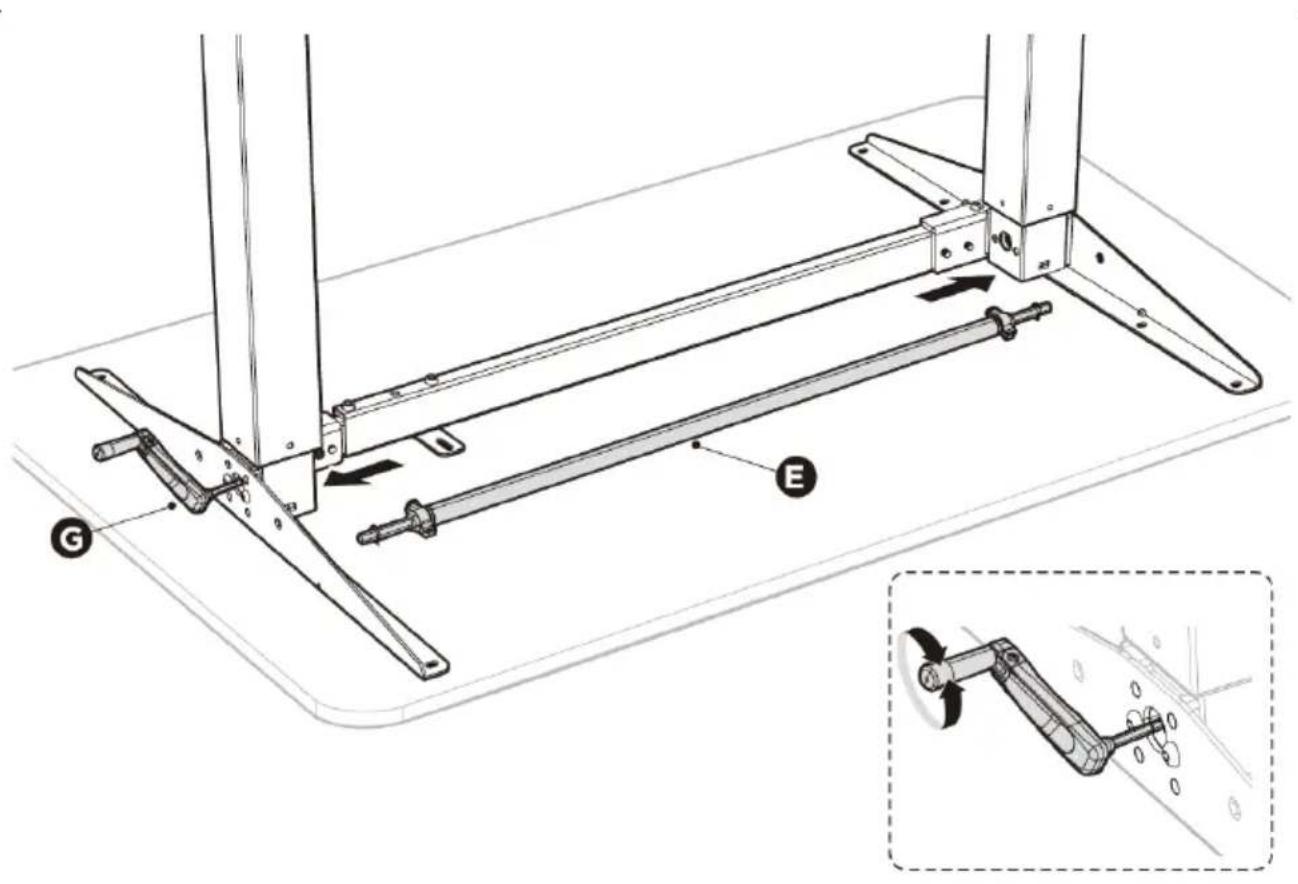

TRIN 5: Montering af drivakslen

• Drej knapperne nær begge ender af akslen (E) for at tillade aksellængden at blive justeret.
• Sæt begge ender af propelakslen ind i hullerne på løftesøjlerne.
• Juster drivakslen korrekt med det sekskantede hul. Drej hullet ved at dreje håndsvinget (G) efter behov.
• Efter at have indsat propelakslen i hullerne, stram knapperne nær begge ender af akslen.

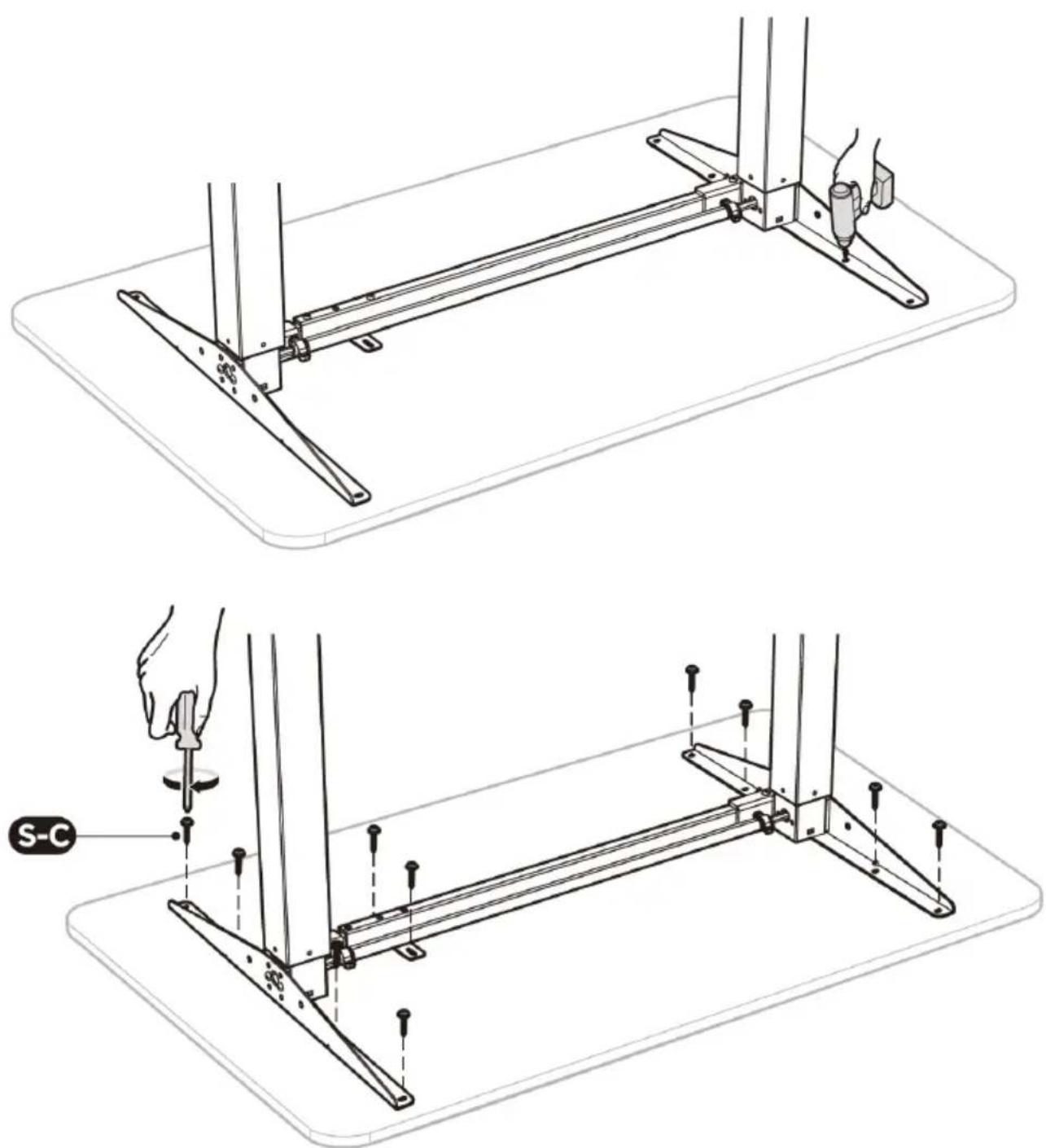

TRIN 6: Montering af bordpladen

• Bor huller til monteringsskruerne på tværbjælken og sidestøtterne.
  OBS: Hullerne skal være mindst 10 mm dybe og mindst 3 mm i diameter.
• Indsæt og stram de 10 skruer (S-C) med en stjerneskruetrækker.

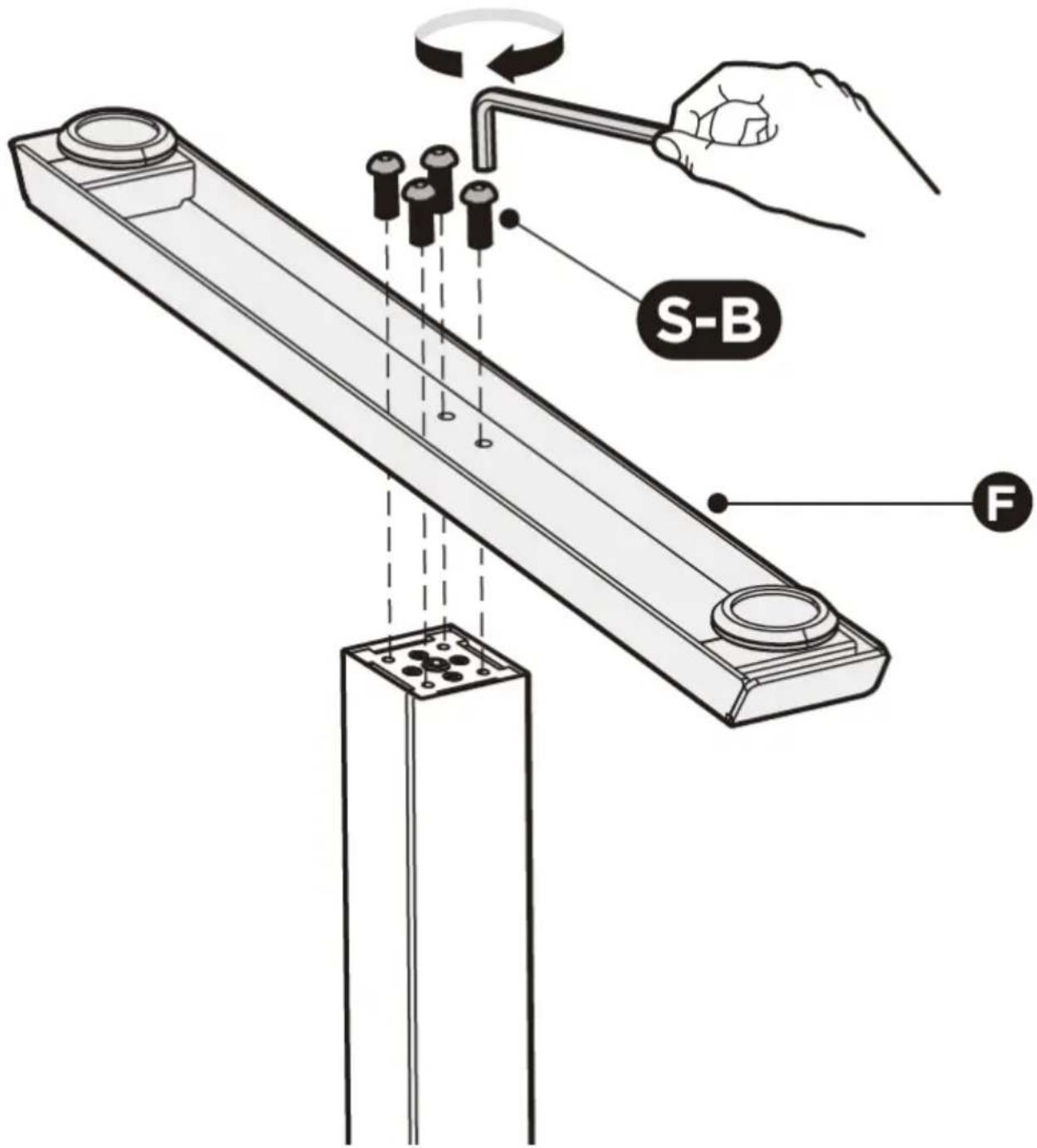

• Fastgør bundstøtten (F) til løftesøjlen (C) / (D) med 4 skruer (S-B).
• Gentag den samme proces for at fastgøre det andet underben.

S-B F

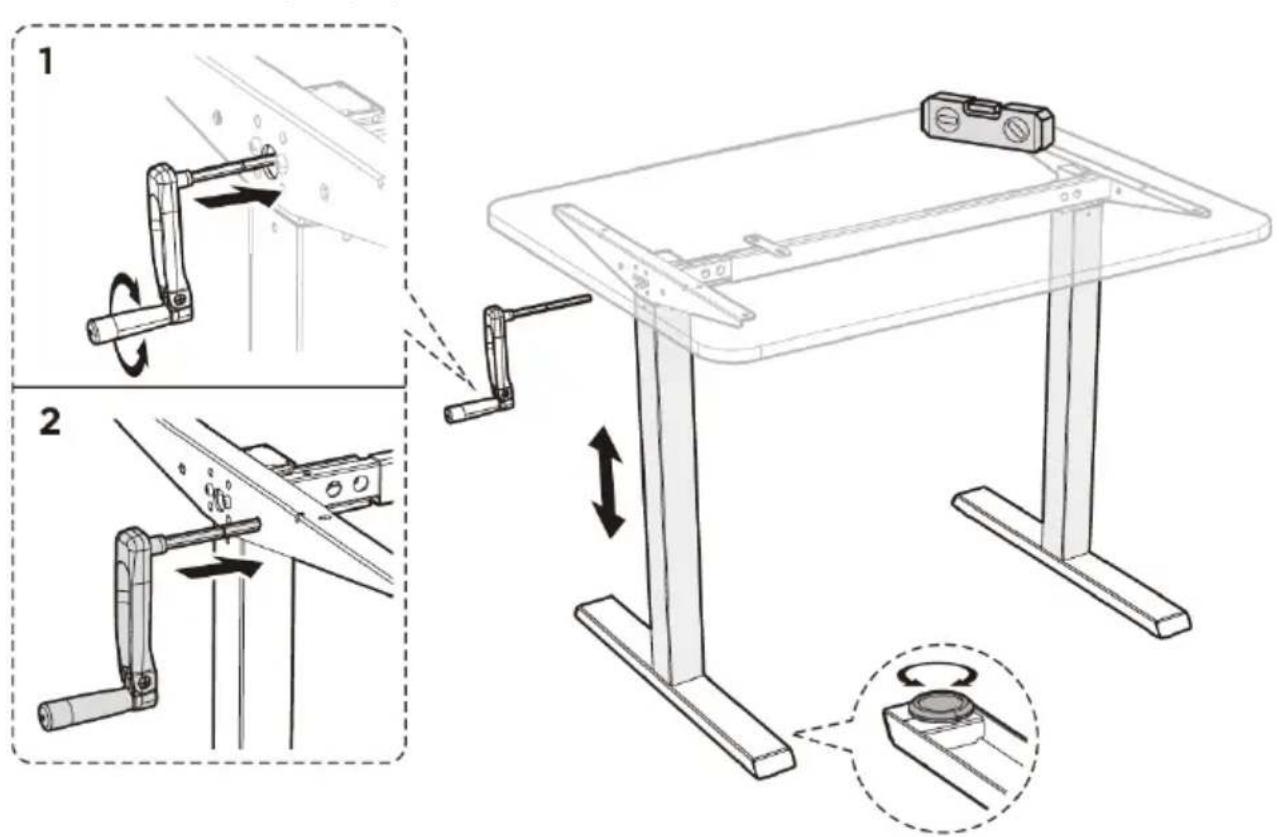

TRIN 8: Regulering af skrivebordet

• Vend skrivebordet om ved hjælp af en anden person, og placer det på de nederste støtter.
• Nivellering: der er to justerbare fødder under hver bundstøtte.

Hvis gulvet er ujævnt, skrues/skru fødderne af (fjern dem ikke helt) for at justere højden på hver af dem og for at holde skrivebordet stabilt.

Tip: Det anbefales at bruge et vaterpas (medfølger ikke) for at kontrollere, at skrivebordet er plant.

• Højderegulering:
- Indsæt håndsvinget i det midterste hul i løftesøjlen. Du kan justere højden på bordpladen, ved at dreje håndsvinget.
- Tag håndsvinget ud af midterhullet og sæt det ind i hullet ved siden af. Dette vil mindske risikoen for ukontrolleret sænkning af bordpladen.

OBS: skrivebordet skal altid vippes eller bæres af to personer, for at undgå personskade eller ejendomsskade.

a) Der må kun bruges ikke-ætsende midler til rengøring af overfladen.
b) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.
c) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.
d) Brug en blød klud til rengøring.
e) Brug ikke skarpe og / eller metalgenstande (f.eks. en stålbørste eller en metalspatel) til rengøring, da de kan beskadige overfladen af det materiale, som apparatet er fremstillet af.
