MANUALE UTENTE STAR_DESK_24 Fromm & Starck

Descrizione del parametro	Valore del parametro
Nome del prodotto	SCRIVANIA CON REGOLAZIONE DELL'ALTEZZA MANUALE
Modello	STAR_DESK_24	STAR_DESK_25
Intervallo di regolazione dell'altezza [mm]	730-1230	730-1230
Intervallo di regolazione della larghezza [mm]	820-1300	820-1300
Carico massimo consentito [kg]	70 70
Velocità di sollevamento [mm/giro]	10 10
Dimensioni [Larghezza x Profondità x Altezza; mm]	820 X 600 X 730 820	X 600 X 730
Peso [kg]	16,68	16,2

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

PRIMA DI PROCEDERE AL LAVORO BISOGNA ACCURATAMENTE LEGGERE E COMPRENDERE QUESTO MANUALE.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità.

Spiegazione dei simboli

Prima dell'uso bisogna prendere visione del manuale.

	Prodotto riciclabile.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione(segnale generico di pericolo)
	Solo per uso all'interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale sono solo a scopo illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

Il manuale originale è la versione tedesca. Le altre versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservazione delle avvertenze e delle istruzioni può causare danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce alla SCRIVANIA CON REGOLAZIONE DELL'ALTEZZA MANUALE.

2.1. Sicurezza nei luoghi di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.
b) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
c) Il prodotto può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!
d) L'apparecchio può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!

e) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.
f) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.
g) Quando si utilizza questo apparecchio insieme ad altri apparecchi, è necessario seguire anche le altre istruzioni per l'uso.

2.2. Sicurezza personale

a) Non utilizzare l'apparecchio quando si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che limitano sostanzialmente la capacità di utilizzare l'apparecchio.
b) L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o con mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare la macchina.
c) L'apparecchio può essere azionato da persone fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano letto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro.
d) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione può portare a gravi lesioni del corpo.
e) L'apparecchio non è un giocattolo. I bambini non devono giocare con l'apparecchio.

2.3. Utilizzo sicuro dell'apparecchio

a) Mantenere l'apparecchio in uno stato tecnico buono. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, far riparare l'apparecchio prima dell'uso.
b) La riparazione e la manutenzione delle apparecchiature dovrebbe essere effettuate da personale qualificato utilizzando esclusivamente parti di ricambio originali. Questo garantirà un utilizzo sicuro.
c) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
d) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conto delle norme di sicurezza e di salute per

la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.

e) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.

f) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

g) È vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.

h) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.

i) Il superamento del carico massimo consentito dell'utente può danneggiare il prodotto.

j) L'uso inappropriato del prodotto, come ad esempio sedersi sul piano di lavoro, può provocare danni al prodotto e/o lesioni personali. È vietato sedersi sul piano della scrivania per evitare lesioni gravi.

k) È vietato muoversi o sdraiarsi sotto la struttura della scrivania durante la regolazione. Non sedersi o stare in piedi sul telaio della scrivania. Occorre prestare particolare attenzione durante la regolazione.

I) Controllare regolarmente che il meccanismo di regolazione della scrivania funzioni correttamente e rimuovere qualsiasi ostacolo che possa impedire una efficiente regolazione.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

Il prodotto è progettato per sostenere e regolare l'altezza di un piano di lavoro. L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

3.1. Descrizione del dispositivo

Elenco delle parti

Simbolo	Descrizione	Disegno	Quantità
A	Barra trasversale		1
B	Supporto laterale		2
C	Colonna di sollevamento		1
D	Colonna di sollevamento		1
E	Albero di trasmissione		1
F	Supporto inferiore		2
G	Manovella		1
S-A	Viti a brugola		6
S-B	Viti a brugola		8
S-C	Viti con testa a croce e rondella		10
S-D	Chiave a brugola		1

3.2. Predisposizione al lavoro

Tenere il prodotto lontano da qualsiasi superficie calda. La superficie su cui la scrivania sarà collocata deve essere uniforme, stabile e sufficientemente robusta.

MONTAGGIO

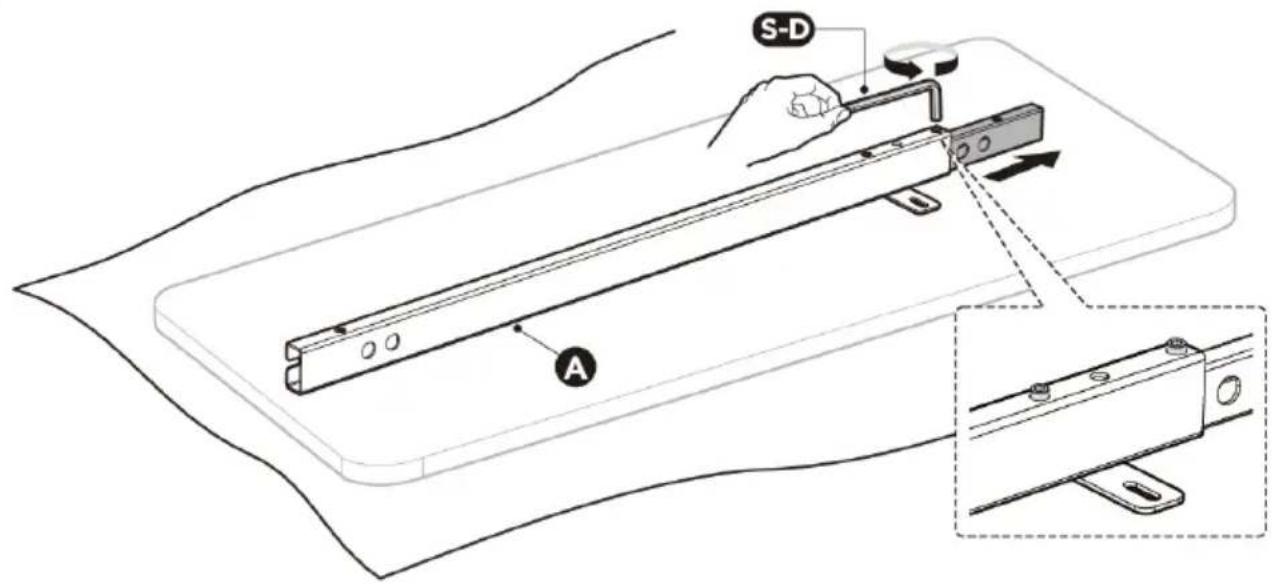

PASSO 1: Regolazione della traversa

• Preparare un'area sufficientemente grande per permettere un'installazione comoda e sicura del prodotto. Si consiglia che tutte le parti del prodotto siano collocate su un cartone o altro materiale che protegga il pavimento e i componenti di montaggio da eventuali danni.
• Posare con cura la parte superiore (non fornita) con il lato inferiore rivolto verso l'alto.
• Posizionare la traversa (A) sul piano del tavolo.
• Allentare le viti a brugola che fissano l'elemento regolabile della traversa (non rimuovere completamente le viti). Estrarre la parte regolabile della traversa fino a quando i fori di montaggio sono visibili.

Attenzione: Il disegno mostra il lato posteriore della traversa. Assicurarsi che la traversa rimanga rivolta verso il basso durante l'installazione.

S-D A

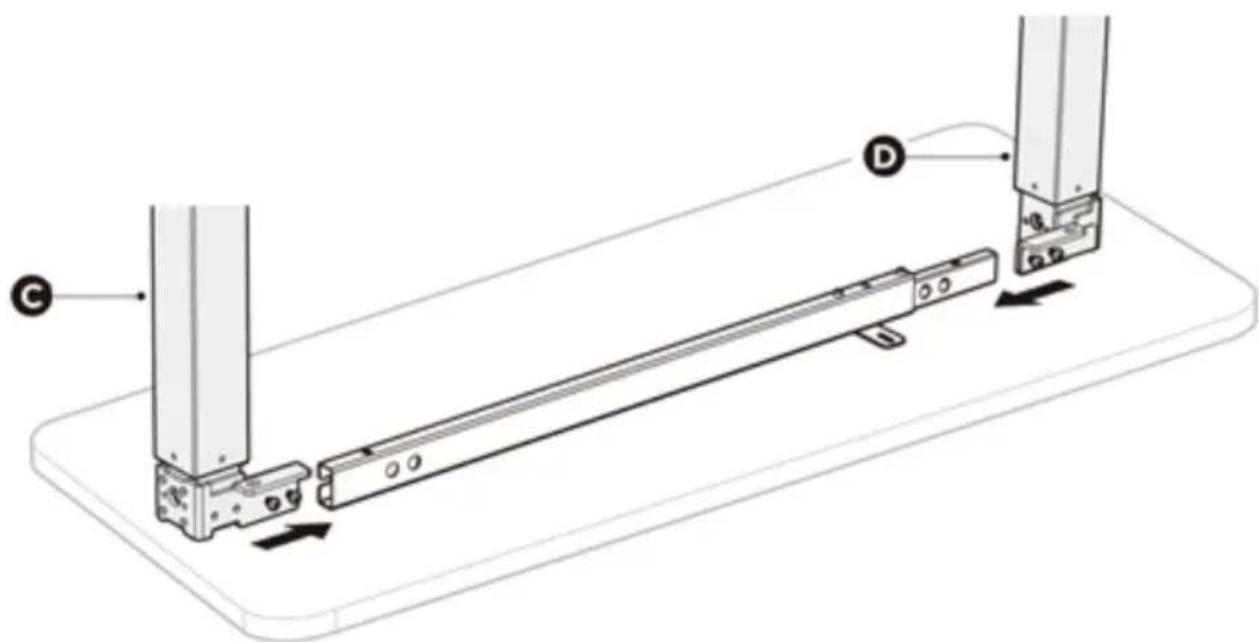

PASSO 2: Montaggio delle colonne di sollevamento

• Allentare le viti delle colonne di sollevamento (C)/(D).
• Posizionare la piastra di montaggio della colonna di sollevamento sulla traversa in modo che le teste delle viti scivolino nella fessura della traversa.
• Allineare i fori delle piastre di montaggio con i fori sulla traversa (A).
• Fissare entrambe le colonne di sollevamento (C)/(D) alla traversa con viti (S-A) e chiave a brugola (S-D). Ricordarsi di stringere le viti inserite nella fessura della traversa.

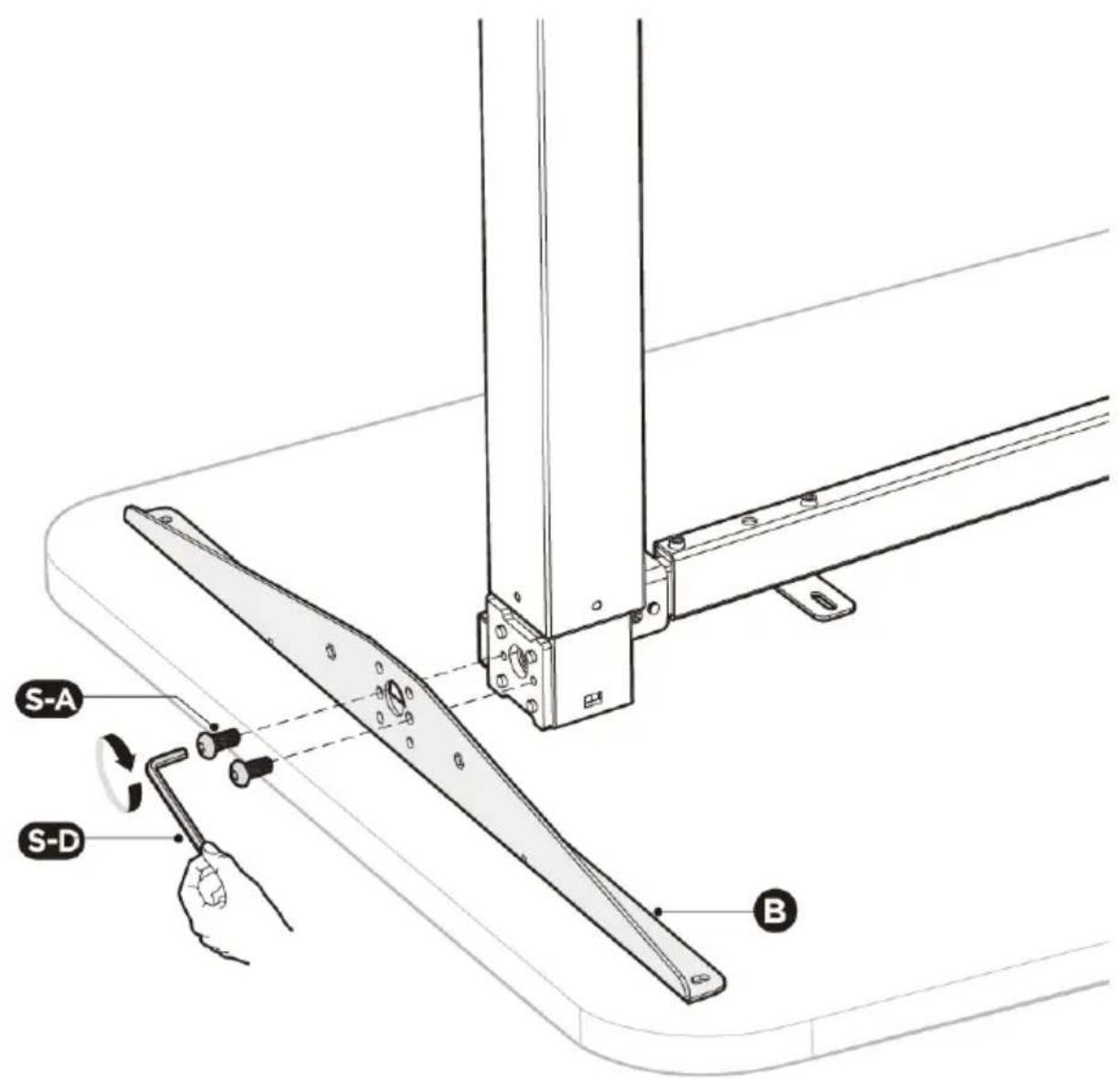

PASSO 3: Installazione dei supporti laterali

• Fissare i supporti laterali (B) ai lati delle colonne di sollevamento con 2 viti (S-A). Serrare con la chiave a brugola (S-D).
• Ripetere il processo sull'altro lato del telaio.

PASSO 4: Regolazione del telaio

• Adattare la larghezza del telaio alla dimensione del piano del tavolo. Assicurarsi che il telaio sia posizionato al centro. Si raccomanda che la distanza tra i supporti laterali (B) e i bordi laterali del piano non superi i 70 mm.
• Stringere tutte le viti a brugola della traversa per completare la regolazione.

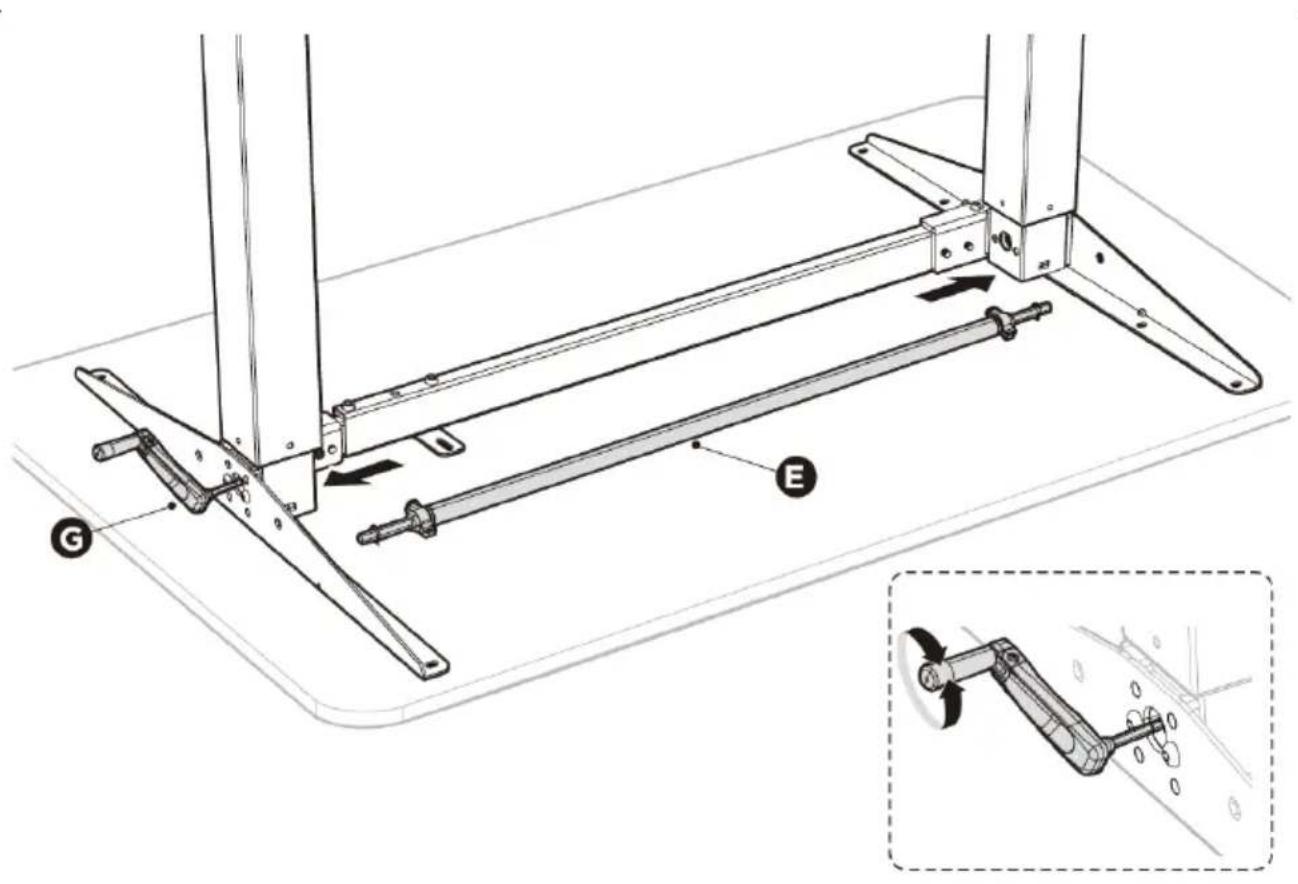

PASSO 5: Installazione dell'albero di trasmissione

• Girare le manopole vicino alle due estremità dell'albero (E) per consentire la regolazione della sua lunghezza.
• Inserire entrambe le estremità dell'albero di trasmissione nei fori situati nelle colonne di sollevamento.
• Inserire correttamente l'albero di trasmissione nel foro esagonale. Ruotare il foro girando la manovella (G), se necessario.
• Dopo aver inserito l'albero di trasmissione nei fori, stringere le manopole situate vicino alle due estremità dell'albero.

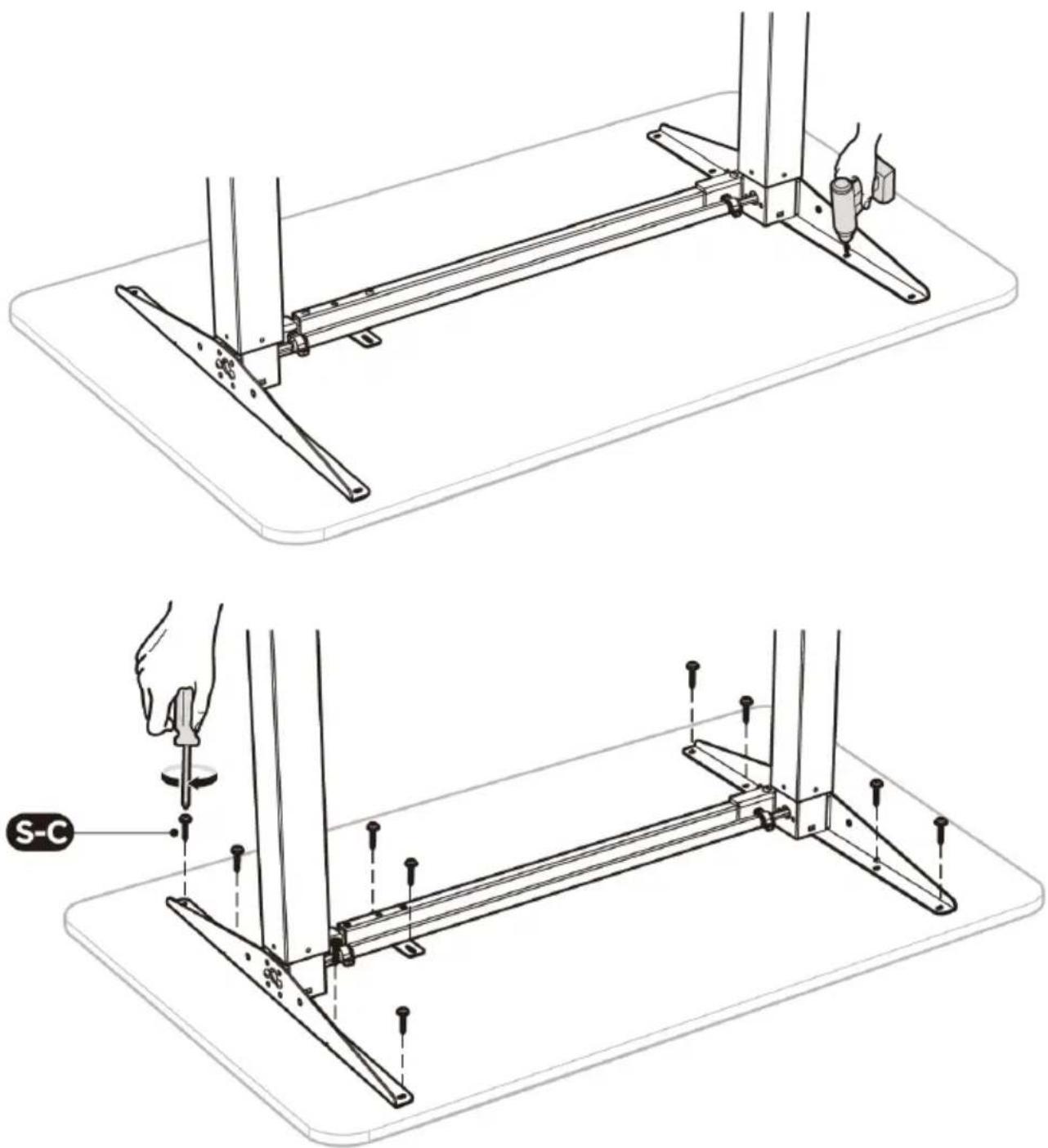

PASSO 6: Montaggio del piano di lavoro

- Praticare i fori per le viti di montaggio della traversa e dei supporti laterali. Attenzione: I fori devono essere profondi almeno 10 mm e avere un diametro di almeno 3 mm.

- Inserire e serrare le 10 viti (S-C) con un cacciavite a croce.

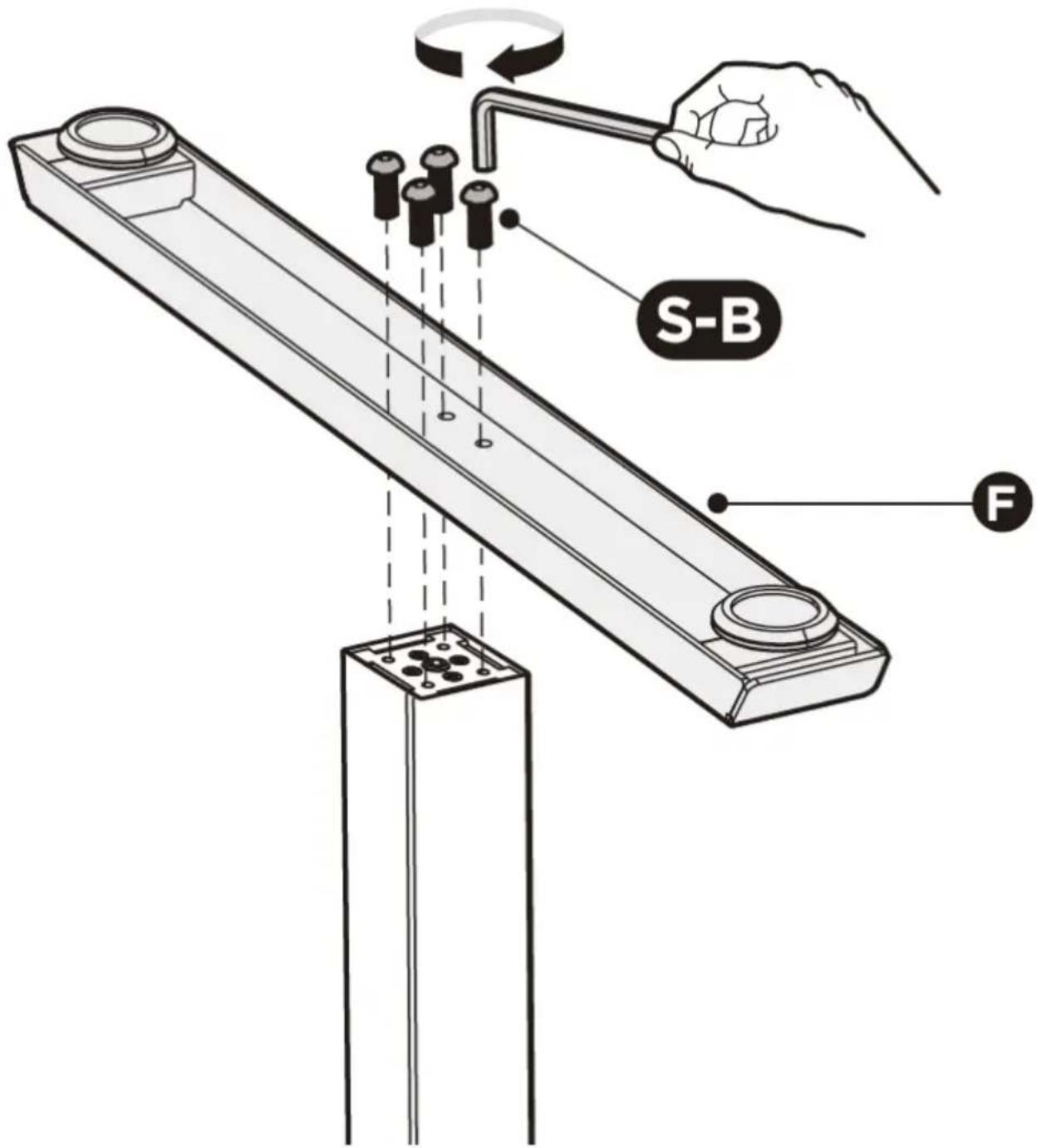

PASSO 7: Fissaggio dei supporti inferiori

• Fissare il supporto inferiore (F) alla colonna di sollevamento (C)/(D) con 4 viti (S-B).
• Ripetere lo stesso processo per fissare il secondo supporto inferiore.

S-B F

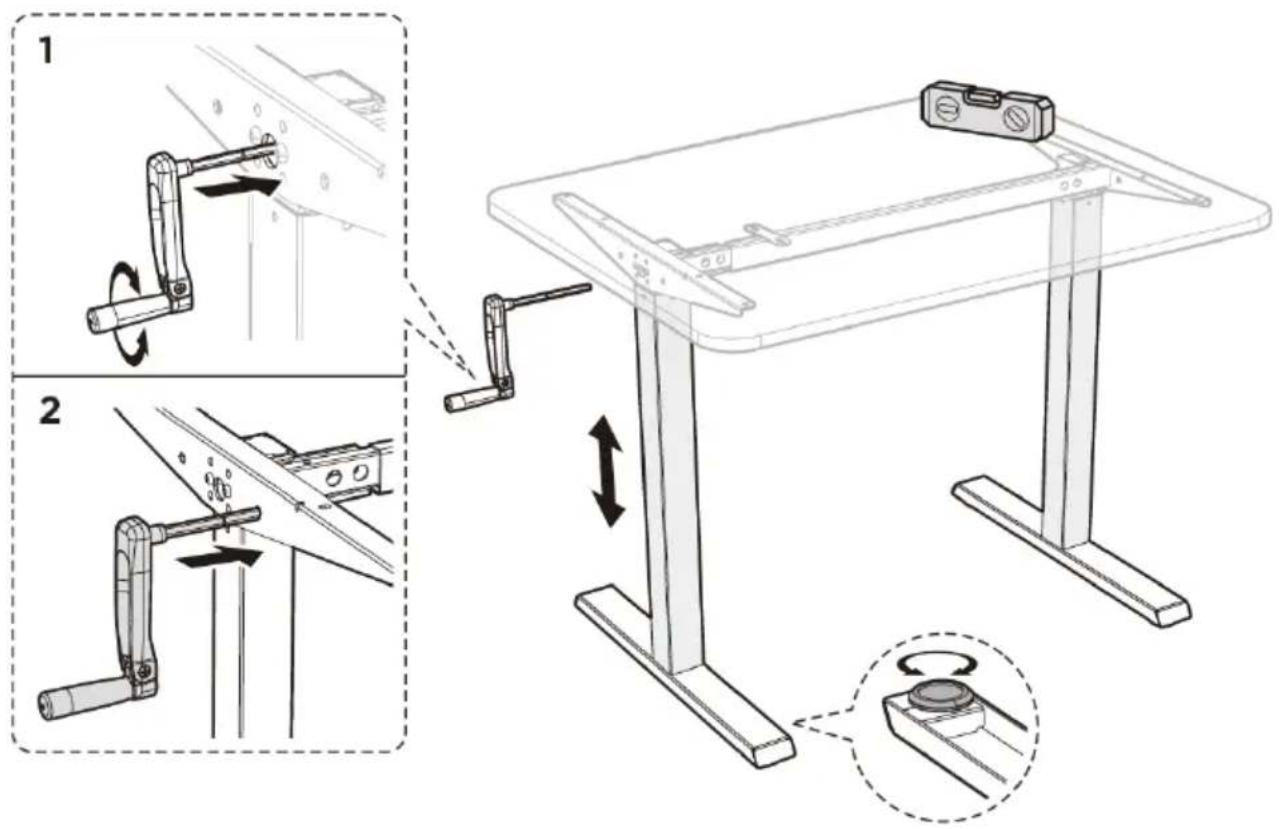

PASSO 8: Regolazione della scrivania

- Girate la scrivania con l'aiuto di un'altra persona, mettendola sui supporti inferiori. - Livellamento: ci sono due piedini regolabili sotto ogni supporto inferiore.

Se il pavimento non è a livello, avvitare/svitare i piedini (non svitarli completamente) per regolare l'altezza di ogni piedino e assicurare la stabilità della scrivania.

Suggerimento: si consiglia di utilizzare una livella (non fornita) per controllare che la scrivania sia posizionata in modo uniforme.

• Regolazione dell'altezza:

- Inserire la manovella nel foro centrale della colonna di sollevamento. Girando la manovella, l'altezza del piano del tavolo può essere regolata. - Rimuovere la manovella dal foro centrale e inserirla nel foro accanto. Questo ridurrà il rischio di un abbassamento incontrollato della posizione del piano di lavoro.

ATTENZIONE: Per evitare lesioni o danni alla proprietà, la scrivania dovrebbe essere sempre girata o trasportata da due persone.

3.3. Pulizia e manutenzione

a) Usare solo agenti non corrosivi per la pulizia della superficie.
b) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
c) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
d) Pulire con un panno non abrasivo.
e) Non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) per la pulizia, poiché potrebbero danneggiare la superficie del materiale dell'apparecchio.

I NOSTRO PRINCIPALE OBIETTIVO È LA SODDISFAZIONE DEI NOSTRI CLIENTI! PER EVENTUALI DOMANDE PER FAVORE, CI CONTATTINO SOTTO:
