STAR_DESK_22 - Ufficio Fromm & Starck - Manuale utente e istruzioni gratuiti

MANUALE UTENTE STAR_DESK_22 Fromm & Starck

Descrizione del parametro	Valore del parametro
Nome del prodotto	SCRIVANIA REGOLABILE IN ALTEZZA ELETTRICAMENTE CON PIANO DI LAVORO
Modello	STAR_DESK_21	STAR_DESK_22
Parametri di ingresso dell'alimentazione	CA 100-240V50/60Hz 1,5A
Parametri di potenza	29V DC 120W
Ciclo di lavoro*	10%: massimo 2 minuti di funzionamento continuo
Classe di protezione	III
Dimensione del piano di lavoro [mm]	1180x580 1400x600
Intervallo di regolazione dell'altezza [mm]	730-1180	730-1180
Velocità massima di sollevamento [mm/s]	38
Carico massimo [kg]	50
Peso [kg]	25,78	28,14

*ATTENZIONE: Dopo ogni 2 minuti di funzionamento continuo del motore, lasciare che il dispositivo si raffreddi e resti inattivo per almeno 18 minuti.

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

PRIMA DI PROCEDERE AL LAVORO BISOGNA ACCURATAMENTE LEGGERE E COMPRENDERE QUESTO MANUALE.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore,

l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione(segnale generico di pericolo)
	ATTENZIONE! Avvertenza contro la folgorazione!
	Apparecchio di classe di protezione III.
	Solo per uso all’interno dei locali.

ATTENZIONE! Le illustrazioni in questo manuale sono solo a scopo illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

Il manuale originale è la versione tedesca. Le altre versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservazione delle avvertenze e delle istruzioni può causare folgorazione, incendio e/o danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce alla SCRIVANIA REGOLABILE IN ALTEZZA ELETTRICAMENTE CON PIANO DI LAVORO.

2.1. Sicurezza elettrica

a) La spina dell'apparecchio deve essere adattata alla presa. Non modificate la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.
b) Non toccare l'apparecchio con mani bagnate o umide.
c) Non usare il cavo in modo improprio. Non utilizzare mai il cavo per trasportare l'apparecchio o per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
d) Se l'uso dell'apparecchio in un ambiente umido non può essere evitato, è necessario utilizzare un interruttore differenziale (RCD). L'uso di un RCD riduce il rischio di scossa elettrica.
e) Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o mostra chiari segni di usura. Il cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal centro di assistenza del produttore
f) Per evitare scosse elettriche, non immergere il cavo, la spina o l'apparecchio stesso in acqua o altri liquidi. Non utilizzare l'apparecchio su superfici bagnate.
g) Non utilizzare l'apparecchio in locali con umidità molto elevata / nelle immediate vicinanze di serbatoi d'acqua!
h) Non permettere che l'apparecchio si bagni. Rischio di folgorazione!

2.2. Sicurezza nei luoghi di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.

b) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
c) Il prodotto può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!
d) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione.
e) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.
f) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.
g) Quando si utilizza questo apparecchio insieme ad altri apparecchi, è necessario seguire anche le altre istruzioni per l'uso.

Ricorda! i bambini e gli altri astanti devono essere protetti durante l'utilizzo dell'apparecchio.

2.3. Sicurezza personale

a) Non utilizzare l'apparecchio quando si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che limitano sostanzialmente la capacità di utilizzare l'apparecchio.
b) L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o con mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare la macchina.
c) L'apparecchio può essere azionato da persone fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano letto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro.
d) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione può portare a gravi lesioni del corpo.
e) Per prevenire l'avvio accidentale, assicurarsi che l'interruttore sia in posizione off prima di connettersi alla fonte di alimentazione.
f) Bisogna rimuovere tutti gli strumenti di regolazione o le chiavi prima dell'accensione dell'apparecchio. Lo strumento o la chiave lasciata nella parte rotante del dispositivo può causare lesioni.
g) L'apparecchio non è un giocattolo. I bambini non devono giocare con l'apparecchio.

2.4. Utilizzo sicuro dell'apparecchio

a) Non sovraccaricare l'apparecchio. Utilizzare strumenti adatti all'applicazione. Un apparecchio selezionato correttamente farà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Non utilizzare l'apparecchio se l'interruttore ON/OFF non funziona bene (non si accende e non si spegne). L'apparecchio che non può essere controllato da un interruttore, non è sicuro, non può funzionare e deve essere riparato.
c) Estrarre la spina dalla presa prima di fare regolazioni, cambiare accessori o mettere via l'apparecchio. Questa misura preventiva riduce il rischio di messa in moto accidentale.
d) Bisogna scollegare l'apparecchio dall'alimentazione prima della regolazione, della pulizia e della manutenzione. Questa misura preventiva riduce il rischio di messa in moto accidentale.
e) Mantenere l'apparecchio in uno stato tecnico buono. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, far riparare l'apparecchio prima dell'uso.
f) Conservare l'apparecchio fuori della portata dei bambini.
g) La riparazione e la manutenzione delle apparecchiature dovrebbe essere effettuate da personale qualificato utilizzando esclusivamente parti di ricambio originali. Questo garantirà un utilizzo sicuro.
h) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
i) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conto delle norme di sicurezza e di salute per la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.
j) Evitare situazioni in cui l'apparecchio si ferma sotto un carico pesante durante il funzionamento. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.
k) Non toccare le parti in movimento o gli accessori se l'apparecchio non è stata scollegato dall'alimentazione.
I) È vietato muovere, spostare o ruotare l'apparecchio durante il funzionamento.
m) Non lasciare l'apparecchio acceso senza sorveglianza.
n) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
o) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.
p) È vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.
q) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.

r) Non sovraccaricare l'apparecchio.
s) Il superamento del peso massimo consentito per l'utente può danneggiare il prodotto.
t) L'uso inappropriato del prodotto, come ad esempio sedersi sul piano di lavoro, può provocare danni al prodotto e/o lesioni personali. È vietato sedersi sul piano della scrivania per evitare lesioni gravi.
u) È vietato muoversi o sdraiarsi sotto la struttura della scrivania durante la regolazione. Non sedersi o stare in piedi sulla base della scrivania. Occorre prestare particolare attenzione durante la regolazione.
v) Controllare regolarmente che il meccanismo di regolazione della scrivania funzioni correttamente e rimuovere qualsiasi ostacolo che possa impedire una fluida regolazione.
w) Assicuratevi che i fili, i collegamenti e le spine non interferiscano con l'uso del prodotto.
x) Quando si regola l'altezza della scrivania, assicurarsi che i cavi instradati siano di lunghezza sufficiente. Cavi e collegamenti troppo corti possono rendere difficile la regolazione dell'altezza o contribuire a danneggiare altre apparecchiature.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

Il prodotto è progettato per essere usato come un mobile con una superficie orizzontale regolabile in altezza.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

3.1. Descrizione del dispositivo

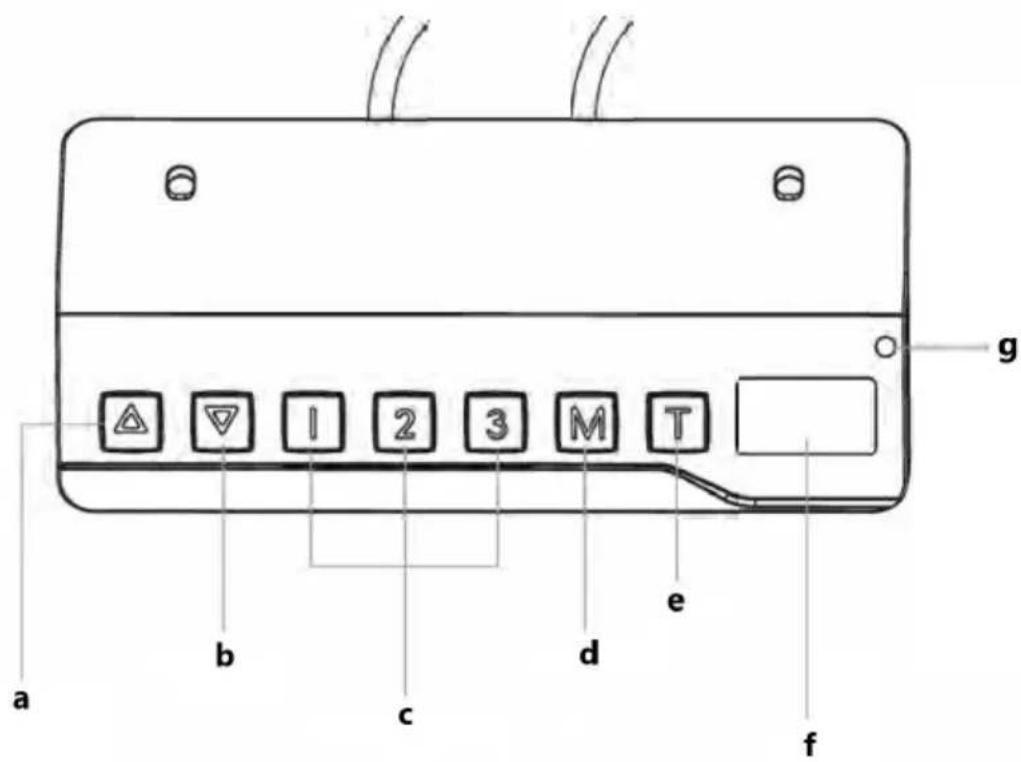

Pannello di comando

a b c d e f g △ ▽ 1 2 3 M T

a - "su" - pulsante per aumentare l'altezza della scrivania
b - "giù" - pulsante per ridurre l'altezza della scrivania
c - 1/2/3 - pulsanti di richiamo per le posizioni salvate della scrivania
d - "M" - impostazioni della memoria
e - "T" - impostazione del promemoria del cambio di posizione
f - display
g - spia luminosa

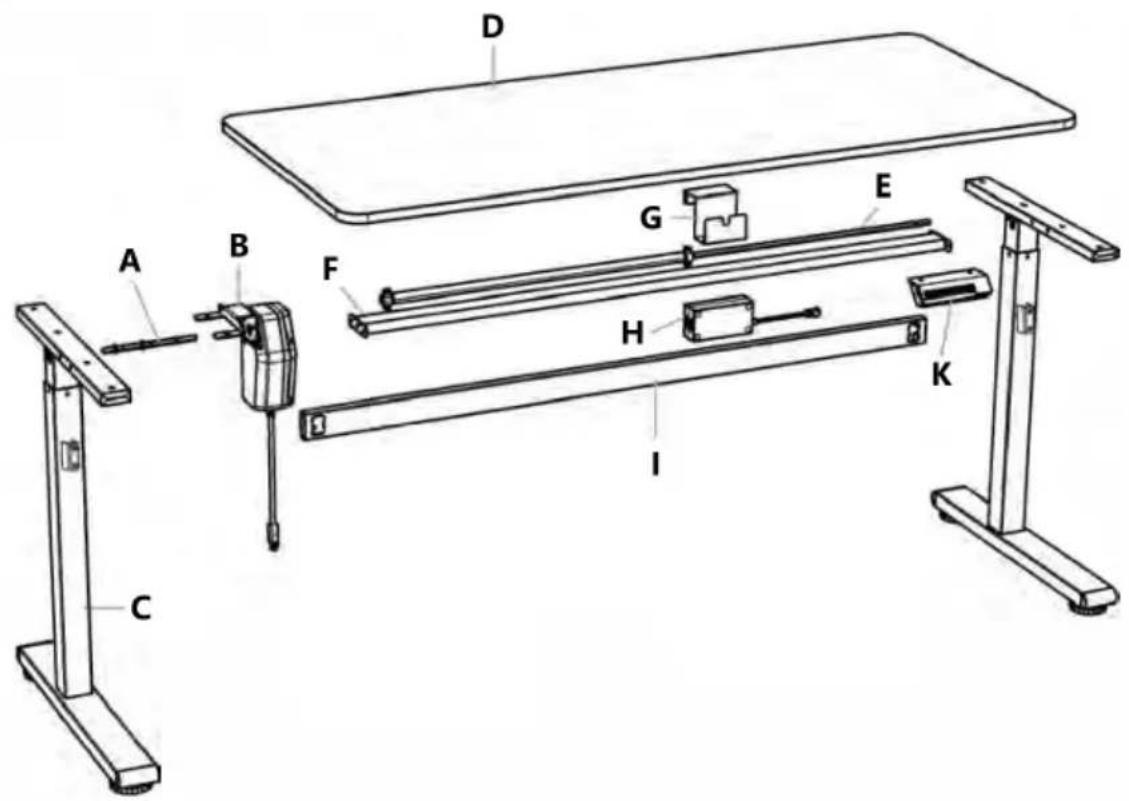

Lista delle parti:

A	Asta di collegamento (tra la colonna di sollevamento e il motore)
B	Motore
C	Colonna di sollevamento
D	Piano del tavolo
E	Albero di trasmissione

F	Barra trasversale
G	Supporto per alimentatore
H	Alimentatore
I	Barra trasversale
J	Cavo di alimentazione
K	Controller (pannello di controllo)
S-A	Vite con testa a brugola
S-B	Vite a croce
S-C	Vite a croce
S-D	Vite con testa a brugola
S-E	Vite a croce
S-F	Supporto in silicone
S-G	Rondella
S-H	Fascetta per cavi
S-I	Chiave a brugola 4mm
S-J	Chiave a brugola 8mm

3.2. Predisposizione al lavoro

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'apparecchio su una superficie piana, stabile, pulita, resistente al fuoco e tenere fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. L'apparecchio deve essere collocato in modo tale che la spina di alimentazione possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

MONTAGGIO DELL'APPARECCHIO

Utensili utili durante il montaggio (non inclusi):

• livella
• avvitatore
• cacciavite a croce

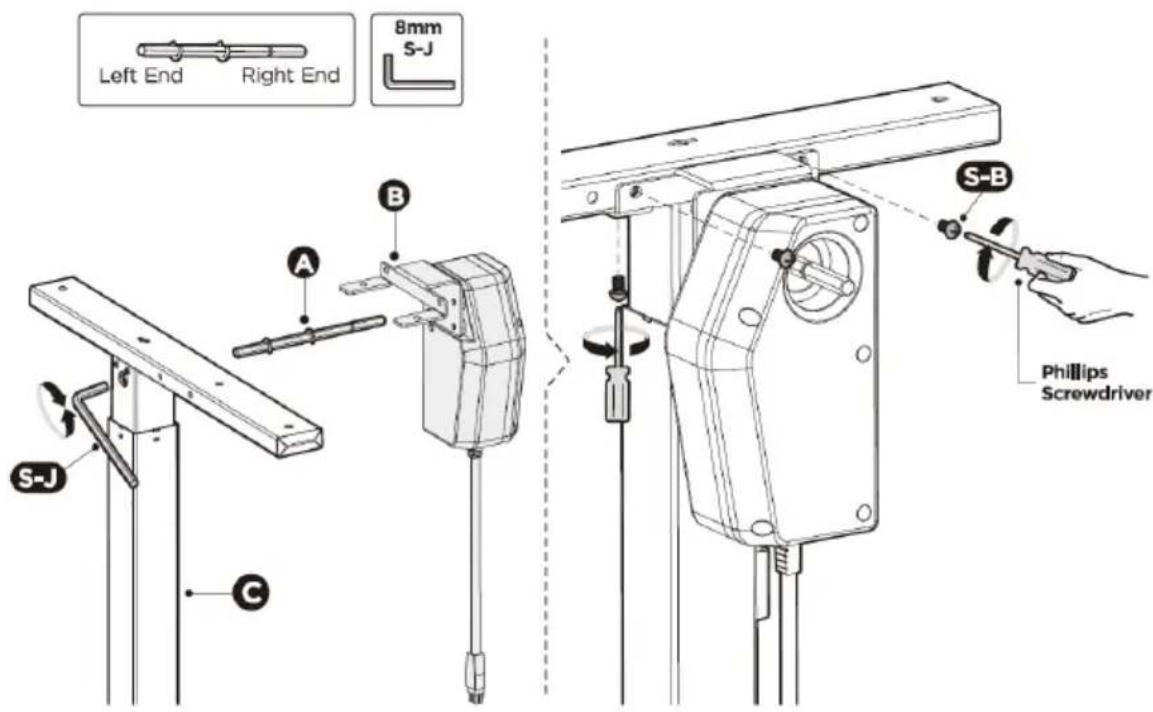

PASSO 1: Fissaggio del motore alla colonna di sollevamento

• Inserire l'estremità destra dell'asta di collegamento (A) nel foro esagonale di montaggio del motore (B).
• Inserire l'estremità sinistra dell'asta di collegamento nel foro di montaggio esagonale della colonna di sollevamento (C).

Attenzione: Se il foro di montaggio della colonna di sollevamento non corrisponde alla dimensione dell'asta di collegamento, il foro di montaggio deve essere accuratamente regolato con una chiave a brugola da 8 mm (S-J) in modo che i componenti combacino.

- Fissare il motore alla colonna di sollevamento con 2 viti (S-B) dal lato e 2 viti (S-B) dal fondo della colonna usando un cacciavite a croce.

Left end - Estremità sinistra

Right end - Estremità destra

Philips Screwdriver - Cacciavite a croce

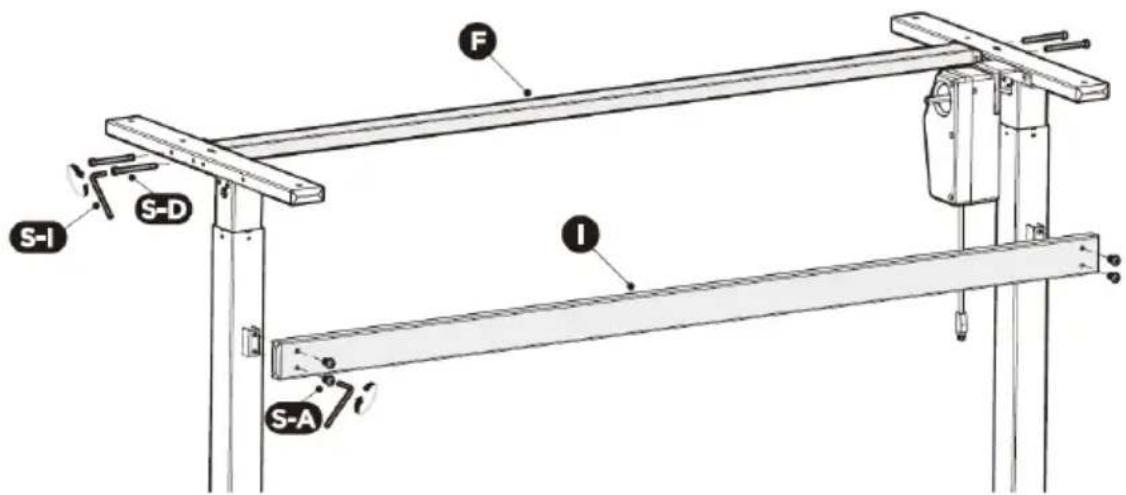

PASSO 2: Fissaggio delle traverse

Fissare la traversa (I) alla parte anteriore della colonna di sollevamento con 4 viti (S-A), poi fissare la traversa (F) alla parte superiore della colonna con 4 viti (S-D).

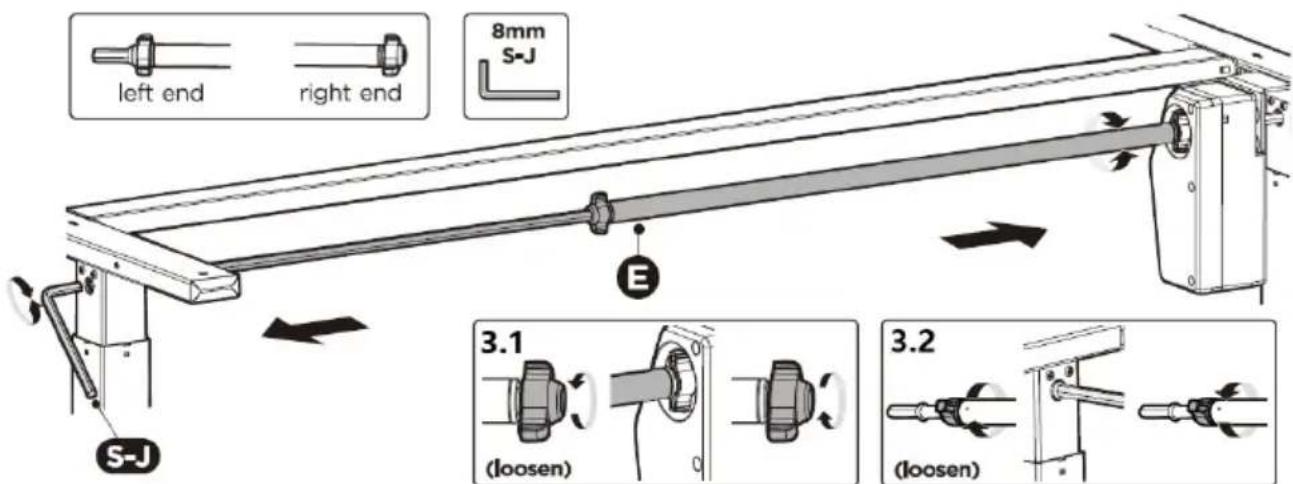

PASSO 3: Installazione dell'albero di trasmissione

• Allentare la manopola sull'estremità destra dell'albero di trasmissione (E) e fissarlo al mandrino del motore come mostrato nella Figura 3.1. Poi stringere la manopola.
• Allentare la manopola all'estremità sinistra dell'albero di trasmissione ed estrarre l'albero interno per adattarlo alla lunghezza della scrivania.
• Inserire l'estremità sinistra dell'albero di trasmissione nel foro di montaggio esagonale nella colonna di sollevamento come mostrato nella Figura 3.2. Poi stringere la manopola.

Attenzione: Se il foro di montaggio della colonna di sollevamento non corrisponde alla dimensione dell'albero di trasmissione, regolare accuratamente il foro di montaggio con una chiave a brugola da 8 mm (S-J) in modo che i componenti combacino.

left end right end 8mm S-J E 3.1 (loosen) 3.2 (loosen)

left end - estremità sinistra

right end - estremità destra

loosen - allentare

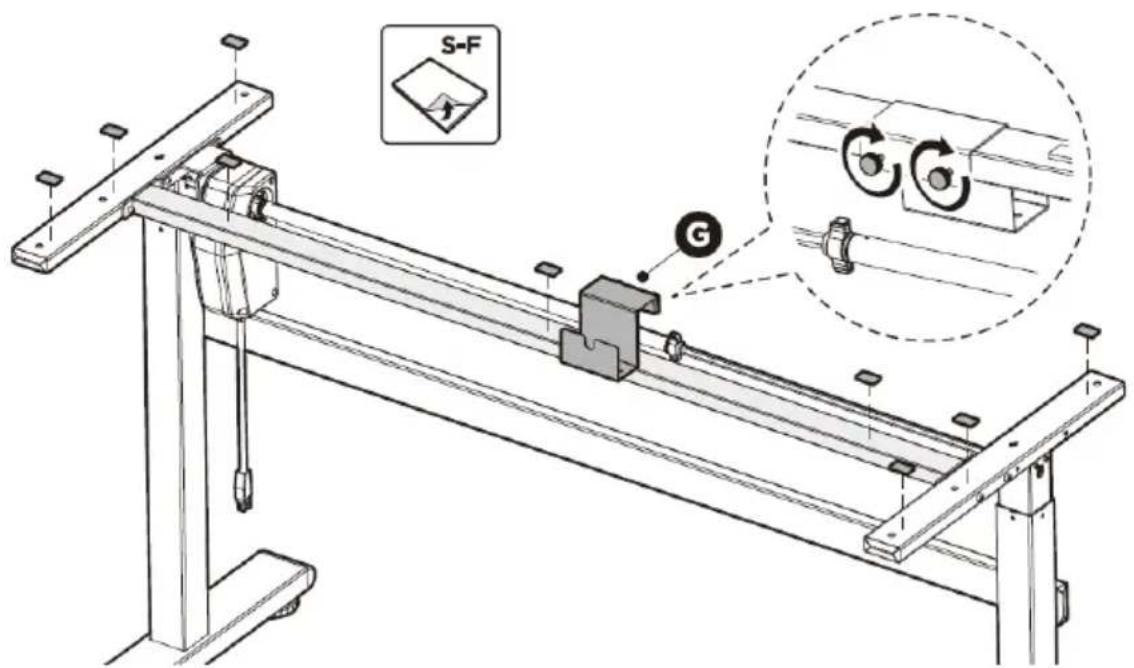

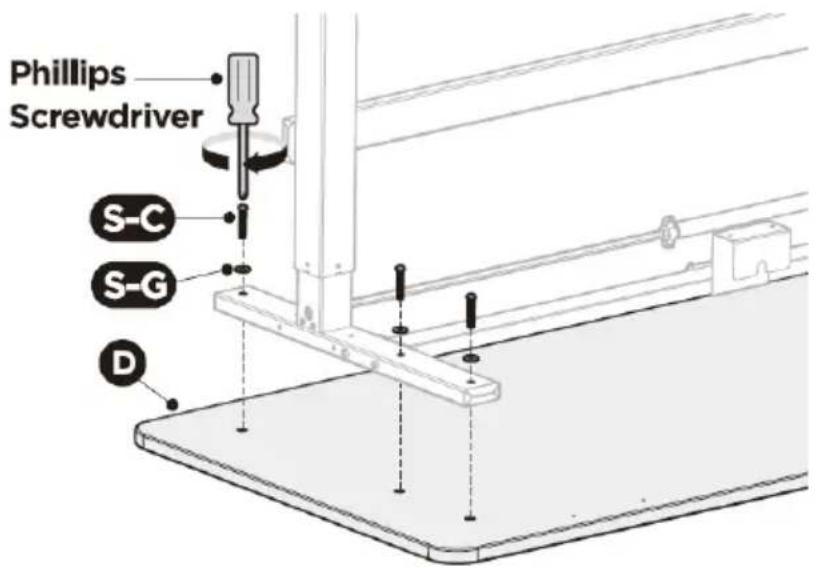

PASSO 4: Fissaggio del piano del tavolo

• Incollare i 9 supporti in silicone (S-F) il più vicino possibile ai fori della struttura.
• Appendere il supporto per alimentatore (G) sulla traversa.

ATTENZIONE: Sono necessarie almeno due persone per girare la scrivania, altrimenti c'è il rischio di gravi lesioni o danni al dispositivo.

• Posizionare con attenzione il piano del tavolo (D) sul pavimento con il lato inferiore rivolto verso l'alto.
• Con l'aiuto di un'altra persona, capovolgere la struttura della scrivania assemblata.
• Allineare i fori di montaggio del piano del tavolo con i fori della struttura della scrivania.
• Collegare la struttura alla parte superiore con 6 viti (S-C) e rondelle (S-G). Per il montaggio utilizzare un cacciavite a croce.

Philips Screwdriver - Cacciavite a croce

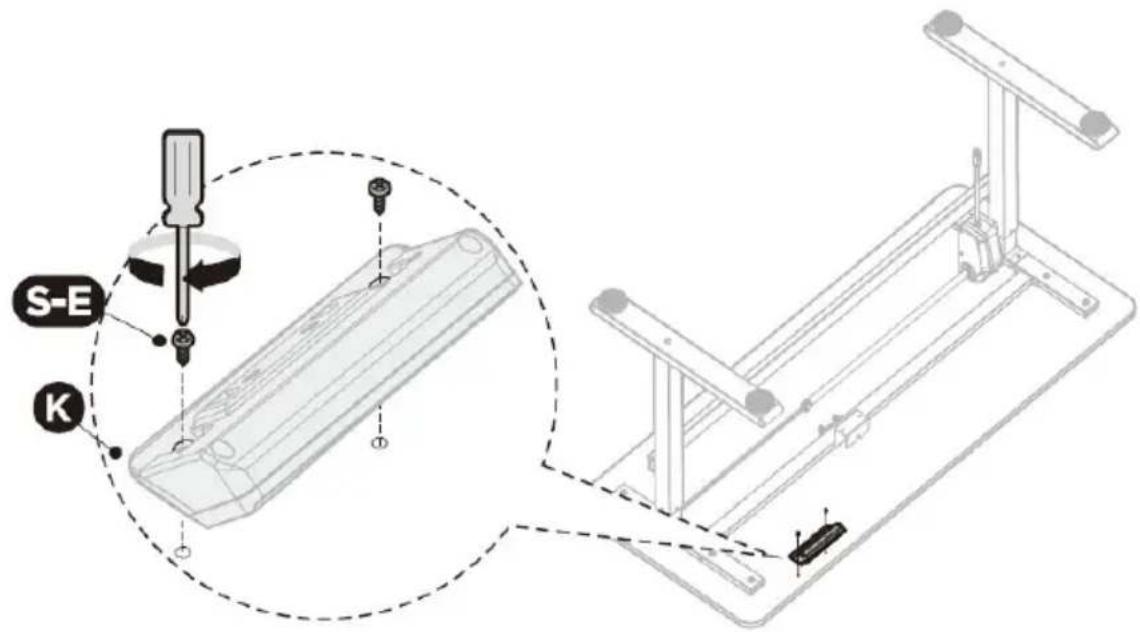

PASSO 5: Collegare il controller

- Fissare il controller (K) al piano del tavolo con 2 viti (S-E). Per il montaggio utilizzare un cacciavite a croce.

S-E K

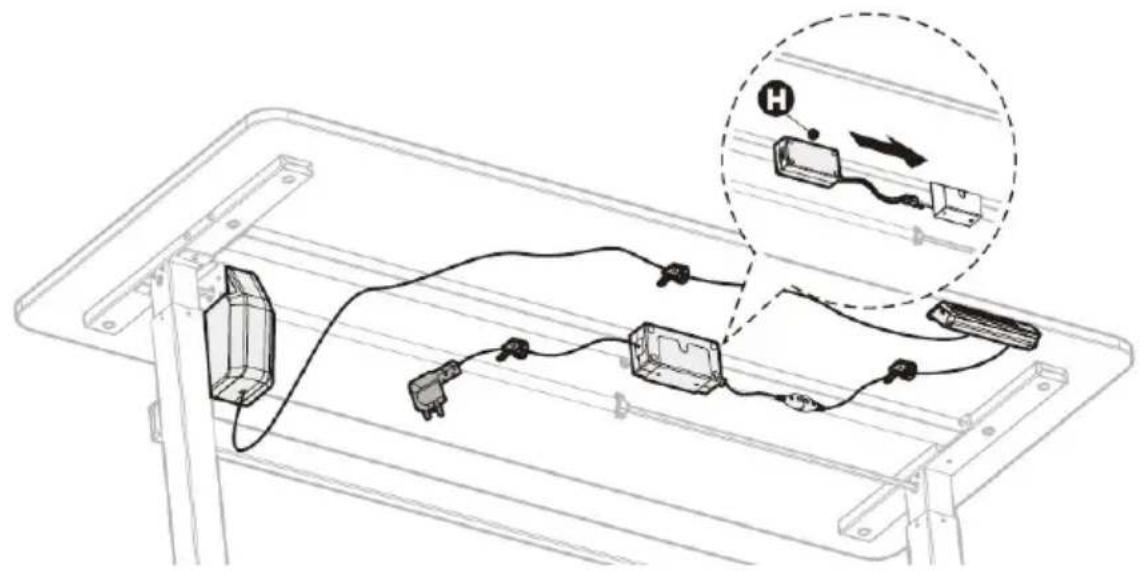

PASSO 6: Collegamento dell'alimentazione

• Con l'aiuto di un'altra persona, girare la scrivania mettendola sui suoi piedi.
• Far scorrere l'alimentatore (H) nel supporto.
• Collegare il controller (K) all'alimentatore (H) e al motore (B).
• Inserire il cavo di alimentazione (J) nell'alimentatore.
• Fissare la fascetta per cavi (S-H) al piano del tavolo con la vite (S-E).

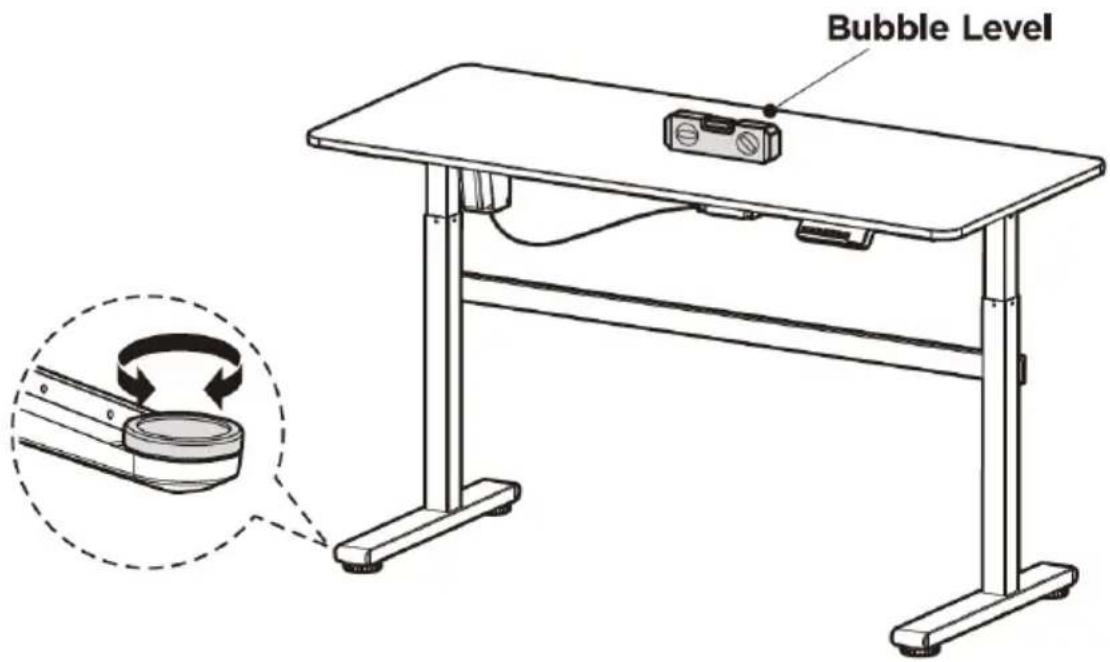

PASSO 7: Livellamento della scrivania

La scrivania è dotata di piedini regolabili sotto la base della struttura. Se il pavimento è irregolare, livellare la scrivania girando i piedini.

Suggerimento: si può usare una livella per controllare che la scrivania sia orizzontale.

ATTENZIONE: Al primo utilizzo della scrivania, l'utente dovrebbe resettare il sistema (vedi sezione 3.3 per i dettagli).

3.3. Lavoro con l'apparecchio - funzionamento del pannello di controllo

Attenzione: Se si utilizza il pannello di controllo per la prima volta, è necessario resettare il sistema prima di lavorare con l'apparecchio.

Resettare il sistema:

• Tenere premuto il pulsante "giù" (il pulsante deve essere tenuto premuto fino al completamento del processo di reset). Il display mostrerà "r5t" e la scrivania inizierà ad abbassare il livello del piano fino alla sua posizione più bassa.
• Quindi la scrivania si sposterà leggermente verso l'alto e il display mostrerà l'altezza attuale della scrivania. Il processo di reset è completato.
  Attenzione: Quando è necessario un reset del sistema, scollegare e ricollegare l'alimentazione alla scrivania e poi seguire le istruzioni di cui sopra.

Regolazione dell'altezza:

- Tenere premuto il pulsante "su" / "giù" per alzare/abbassare la scrivania all'altezza desiderata.

Timer:

• Premere "T" per ricevere un promemoria per cambiare la posizione. Ogni volta che si preme il pulsante "T", il valore del tempo aumenta di 0,5 ore. Il massimo intervallo di tempo è di 2 ore.
• Una volta che il timer è stato impostato con successo, la spia nell'angolo in alto a destra sarà accesa.
• Dopo che il tempo impostato è trascorso, l'apparecchio emetterà 3 bip per ricordare all'utente di cambiare posizione.
• Per annullare il promemoria, premere il pulsante "T" fino a quando la spia in alto a destra si spegne.

Impostazioni di memoria:

• Per memorizzare l'altezza della scrivania, premere il tasto "M", "5-" lampeggerà sul display. Premere 1/2/3 mentre lampeggia per selezionare sotto quale pulsante verrà memorizzata la posizione.
• Per richiamare un'altezza precedentemente memorizzata, premere 1/2/3 e la scrivania inizierà a spostare il piano in quella posizione. Premere un pulsante qualsiasi per fermare il movimento.

Cambiare l'unità di altezza (centimetri o pollici)

• Tenere premuto il pulsante "T" per circa 3 secondi.
• Quando si cambia unità di misura in centimetri (CM), l'apparecchio emette un singolo segnale acustico, mentre quando si cambia in pollici (IN) emette due segnali acustici.

Attenzione: Scollegare e ricollegare l'alimentazione alla scrivania quando è necessario un cambio di unità.

Modalità di risparmio energetico:

- Se non viene premuto alcun pulsante entro 1 minuto, il sistema entra in modalità di risparmio energetico e il display si oscura. Per riattivare il pannello di controllo è sufficiente premere un pulsante qualsiasi.

Codici di errore e risoluzione dei problemi

Codice di errore	Soluzione
ER1	Controllare che la scrivania non sia sovraccarica. Rimuovere gli oggetti dal piano del tavolo. Se la causa non è un sovraccarico, scollegare e ricollegare l'alimentazione. Se il problema persiste, contattate il produttore per ulteriore assistenza.
ER2	Lasciare che il motore della scrivania si raffreddi e rimanga inattivo per circa 20 minuti. Se il problema persiste, contattate il produttore per ulteriore assistenza.
HOT	Lasciare che il motore della scrivania si raffreddi e rimanga inattivo per circa 20 minuti. Se il problema persiste, contattate il produttore per ulteriore assistenza.
ER3	I cavi sono stati scollegati. Scollegare e ricollegare i cavi tra le colonne e l'alimentatore. Scollegare e ricollegare l'alimentazione, quindi resettare il sistema. Se il problema persiste, contattate il produttore per ulteriore assistenza.
ER5	Ci sono due possibilità:1. Assicurarsi di utilizzare l'adattatore AC originale.2. Si è verificato un sovraccarico. Rimuovere gli oggetti dal piano del tavolo. Scollegare e ricollegare l'alimentazione. Se il problema persiste, contattate il produttore per ulteriore assistenza.

ATTENZIONE: Non scollegare MAI l'alimentazione o resettare il sistema quando il sistema è in modalità di sovraccarico o la protezione termica è stata attivata.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.
b) Usare solo agenti non corrosivi per la pulizia della superficie.
c) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
d) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
e) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
f) Non permettere che le parti elettriche dell'apparecchio si bagnino.
g) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
h) Pulire con un panno non abrasivo.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Ne informa il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro

etichettatura. Potete dare un contributo importante alla protezione del nostro ambiente riutilizzando materiali e altri modi di utilizzare l'apparecchiatura usata. L'amministrazione locale sarà in grado di fornire informazioni sul punto di smaltimento appropriato.
