Type de produit	Bureau réglable en hauteur à manivelle
Marque	Fromm & Starck
Modèle	STAR_DESK_24
Plage de réglage en hauteur	730 – 1230 mm
Plage de réglage en largeur	820 – 1300 mm
Capacité de charge maximale	70 kg
Vitesse de levage	10 mm par tour de manivelle
Dimensions (L x P x H)	820 x 600 x 730 mm
Poids net	16,68 kg
Mécanisme de réglage	Manivelle amovible avec transmission par arbre
Matériau du cadre	Acier
Nettoyage et entretien	Chiffon doux, produits non caustiques ; inspection régulière des fixations
Précautions de sécurité	Ne pas s'asseoir sur le plateau ; ne pas dépasser 70 kg ; utiliser sur sol stable ; réglage effectué par deux personnes
Réparabilité	Réparations exclusivement par le service après-vente du fabricant ; utiliser des pièces d'origine
Contenu de l'emballage	Traverse, supports latéraux (2), colonnes de levage (2), arbre de transmission, supports inférieurs (2), manivelle, visserie, clé Allen
Garantie	Consulter le service après-vente pour les conditions de garantie
Utilisation prévue	Bureau réglable pour usage intérieur, soutien de plan de travail

FOIRE AUX QUESTIONS - STAR_DESK_24 Fromm & Starck

Comment assembler le bureau STAR_DESK_24 ?

Suivez les étapes dans la notice : réglez la traverse, montez les colonnes de levage, fixez les supports latéraux, réglez la largeur, installez l'arbre de transmission, fixez le plan de travail (non fourni) avec 10 vis, ajoutez les supports inférieurs, puis retournez le bureau. Utilisez la clé Allen fournie.

Comment régler la hauteur du bureau ?

Insérez la manivelle dans le trou central de la colonne de levage et tournez pour ajuster la hauteur. Pour la sécurité, retirez ensuite la manivelle et placez-la dans le trou adjacent afin d'éviter un abaissement involontaire.

Quelle est la capacité de charge maximale ?

La charge maximale est de 70 kg. Ne dépassez pas cette limite pour éviter d'endommager le produit ou de vous blesser.

Puis-je m'asseoir sur le bureau ?

Non, il est interdit de s'asseoir sur le plateau ou sur le cadre. Cela pourrait endommager le bureau et provoquer des blessures.

Comment nettoyer le bureau ?

Utilisez un chiffon doux ou une éponge avec des produits non caustiques. Évitez les objets tranchants ou métalliques qui rayent la surface.

Que faire si le bureau n'est pas de niveau ?

Utilisez les pieds réglables sous chaque support inférieur. Tournez les vis dans un sens ou l'autre pour compenser les irrégularités du sol. Vérifiez avec un niveau à bulle.

Comment entretenir le mécanisme de réglage ?

Vérifiez régulièrement le bon fonctionnement du mécanisme et éliminez toute obstruction. Les réparations doivent être effectuées par le service après-vente du fabricant.

Quelles sont les dimensions minimales et maximales du plan de travail ?

Le cadre s'adapte aux plans de travail de largeur réglable entre 820 et 1300 mm. La distance entre les supports latéraux et les bords du plateau ne doit pas dépasser 70 mm.

Puis-je déplacer le bureau seul ?

Non, le bureau doit toujours être tourné ou déplacé par deux personnes pour éviter les blessures ou les dommages matériels.

Où trouver des pièces de rechange ?

Contactez le service après-vente de Fromm & Starck. Utilisez uniquement des pièces d'origine pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI STAR_DESK_24 Fromm & Starck

Caractéristiques techniques

Désignation du paramètre	Valeur du paramètre
Nom du produit	BUREAU RÉGLABLE EN HAUTEUR À MANIVELLE
Modèle	STAR_DESK_24	STAR_DESK_25
Plage de réglage en hauteur [mm]	730-1230	730-1230
Plage de réglage en largeur [mm]	820-1300	820-1300
Capacité de charge maximale [kg]	70 70
Vitesse de levage [mm/tour]	10	10
Dimensions [Largeur x profondeur x hauteur ; mm]	820 × 600 × 730 820 × 600 × 730
Poids [kg]	16,68	16,2

1. Description générale

Ce mode d'emploi a pour but de vous aider à utiliser l'appareil en sécurité et de manière fiable. Le produit est conçu et fabriqué dans un respect strict des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.

AVANT TOUTE UTILISATION, CE MODE D'EMPLOI DOIT ÊTRE LU ET COMPRIS.

Pour assurer un fonctionnement durable et fiable de l'appareil, veillez à l'utiliser et à l'entretenir correctement, conformément aux instructions de ce mode d'emploi. Les caractéristiques techniques et les spécifications contenues dans ce mode d'emploi sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité.

Signification des symboles

Avant toute utilisation, lisez attentivement le mode d'emploi.

	Le produit est recyclable.
	ATTENTION ! ou AVERTISSEMENT ! ou RAPPEL ! décrivant la situation (icône d'avertissement générale).
	N'utilisez qu'à l'intérieur des locaux.

ATTENTION ! Les illustrations de ce mode d'emploi ne sont données qu'à titre indicatif et peuvent différer dans certains détails de l'aspect réel du produit.

C'est la version allemande de ce mode d'emploi qui est sa version originale. Les autres versions linguistiques sont des traductions de l'allemand.

2. Sécurité d'utilisation

ATTENTION ! Lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner des blessures graves ou la mort.

Le terme « appareil » ou « produit » dans les avertissements et dans la description des instructions désigne le BUREAU RÉGLABLE EN HAUTEUR À MANIVELLE.

2.1. Sécurité sur le lieu de travail

a) Veillez à ce que le lieu de travail soit bien rangé et bien éclairé. Tout désordre ou mauvais éclairage risquent d'entraîner des accidents. Soyez prévoyant et raisonnable, faites attention à ce que vous faites lors de l'utilisation de l'appareil.
b) En cas de doute quant au bon fonctionnement du produit ou si vous constatez qu'il est endommagé, contactez le service après-vente du fabricant.
c) Le produit ne peut être réparé que par le service après-vente du fabricant. N'effectuez pas les réparations vous-même !
d) Le produit ne peut être réparé que par le service après-vente du fabricant. N'effectuez pas les réparations vous-même !

e) Conservez ce mode d'emploi pour tout usage ultérieur. Si l'appareil doit être transmis à un tiers, ce mode d'emploi sera livré avec l'appareil.
f) Gardez les pièces d'emballage et les petites pièces d'assemblage hors de portée des enfants.
g) En utilisant cet appareil avec d'autres appareils, les instructions d'utilisation de ces derniers doivent également être respectées.

2.2. Sécurité personnelle

a) N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de médicaments qui limitent considérablement votre capacité à l'utiliser.
b) L'appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités mentales, sensorielles ou intellectuelles réduites ou qui manquent d'expérience et/ou de connaissances appropriées, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou qu'elles aient reçu des instructions de celle-ci sur la manière d'utiliser l'appareil.
c) L'appareil ne peut être utilisé que par les personnes physiquement aptes, capables de le faire fonctionner et dûment formées, qui ont lu ces instructions et ont été formées en matière de sécurité et de santé au travail.
d) Soyez vigilant et raisonnable lorsque vous utilisez l'appareil. Tout moment d'inattention lors de son utilisation peut entraîner des dommages corporels graves.
e) Cet appareil n'est pas un jouet. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

2.3. Utilisation de l'appareil en sécurité

a) Maintenez l'appareil en bon état de marche. Avant chaque utilisation, assurez-vous de l'absence d'endommagements généraux et de ceux de pièces mobiles (fissures de pièces ou de composants ou toute autre condition susceptible de peser sur la sécurité de fonctionnement de l'appareil). En cas d'endommagement, faites réparer l'appareil avant de l'utiliser.
b) La réparation et l'entretien des appareils doivent être effectués par un personnel qualifié, n'utilisant que des pièces de rechange d'origine. Cela garantira la sécurité d'utilisation.
c) Pour assurer l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine ni ne desserrez les vis.
d) Lors du transport et du déplacement de l'appareil du lieu de stockage au lieu d'utilisation, respectez les règles de santé et de sécurité relatives à la manutention manuelle en vigueur dans le pays où l'appareil est utilisé.

e) Nettoyez régulièrement l'appareil afin d'éviter une accumulation permanente de saletés.

f) Cet appareil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.

g) Il est interdit d'intervenir sur la structure de l'appareil afin de la modifier ou modifier les caractéristiques de l'appareil.

h) Gardez les appareils éloignés des sources de chaleur.

i) Dépasser la charge maximale risque d'endommager le produit.

j) Tout usage non conforme du produit, par exemple le fait de s'asseoir sur le plan de travail, peut entraîner des dommages au produit et/ou des blessures corporelles. Il est interdit de s'asseoir sur le plan de travail du bureau. Risque de blessure !

k) Il est interdit de rester sous le cadre du bureau pendant le réglage. Il est interdit de se tenir ou s'asseoir sur le cadre du bureau. Soyez particulièrement vigilant lors du réglage.

I) Vérifiez régulièrement le bon fonctionnement du mécanisme de réglage et éliminez toute obstruction pour un réglage efficace.

ATTENTION ! Bien que l'appareil ait été conçu pour fonctionner en sécurité et muni de protections adéquates et d'éléments supplémentaires protégeant l'utilisateur, il existe toujours un petit risque d'accident ou de blessure lors de la manipulation de l'appareil. Soyez donc prudent et raisonnable lors de son utilisation.

3. Règles d'utilisation

Le produit est conçu pour soutenir un plan de travail et en régler la hauteur. L'utilisateur est responsable de tout dommage résultant de toute utilisation contraire à la destination de l'appareil.

3.1. Description de l'appareil

Liste des pièces

Symbole	Désignation	Plan	Quantité
A	Traverse		1
B	Support latéral		2
C	Colonne de levage		1
D	Colonne de levage		1
E	Arbre de transmission		1
F	Support inférieur		2
G	Manivelle		1
S-A	Vis allen		6
S-B	Vis allen		8
S-C	Vis à empreinte cruciforme et rondelles		10
S-D	Clé allen		1

3.2. Préparation au fonctionnement

EMPLACEMENT DE L'APPAREIL

Gardez le produit à l'écart de toute surface chaude. La surface sur laquelle est placé le bureau doit être régulière, stable et suffisamment résistante.

ASSEMBLAGE

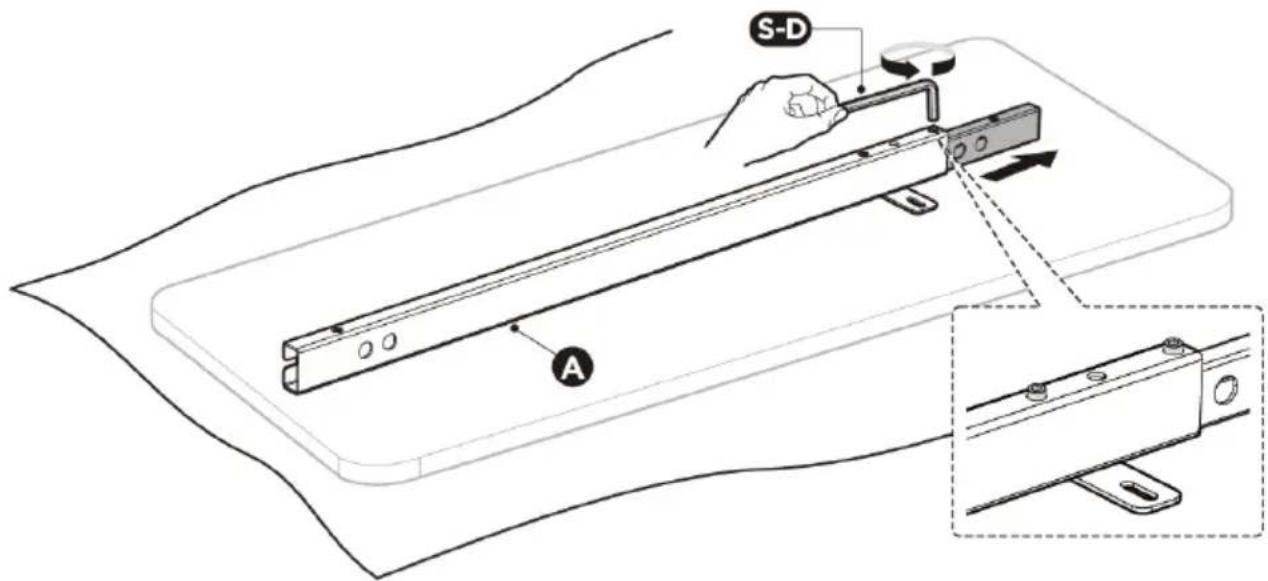

ÉTAPE 1 : Réglage de la traverse

• Prévoyez un espace suffisamment grand pour un assemblage confortable et sûr. Il est recommandé de placer tous les composants du produit sur un support en carton ou similaire pour protéger le sol et les pièces de tout dommage.
• Posez délicatement le plan de travail (non fourni) la face inférieure vers le haut.
• Placez la traverse (A) sur le plan de travail.
• Desserrez les vis allen fixant l'élément réglable de la traverse (sans les dévisser complètement). Faites glisser l'élément réglable de la traverse jusqu'à ce que les trous de fixation soient visibles.

Nota : La figure montre la face arrière de la traverse. Assurez-vous que la traverse est orientée vers le bas pendant l'assemblage.

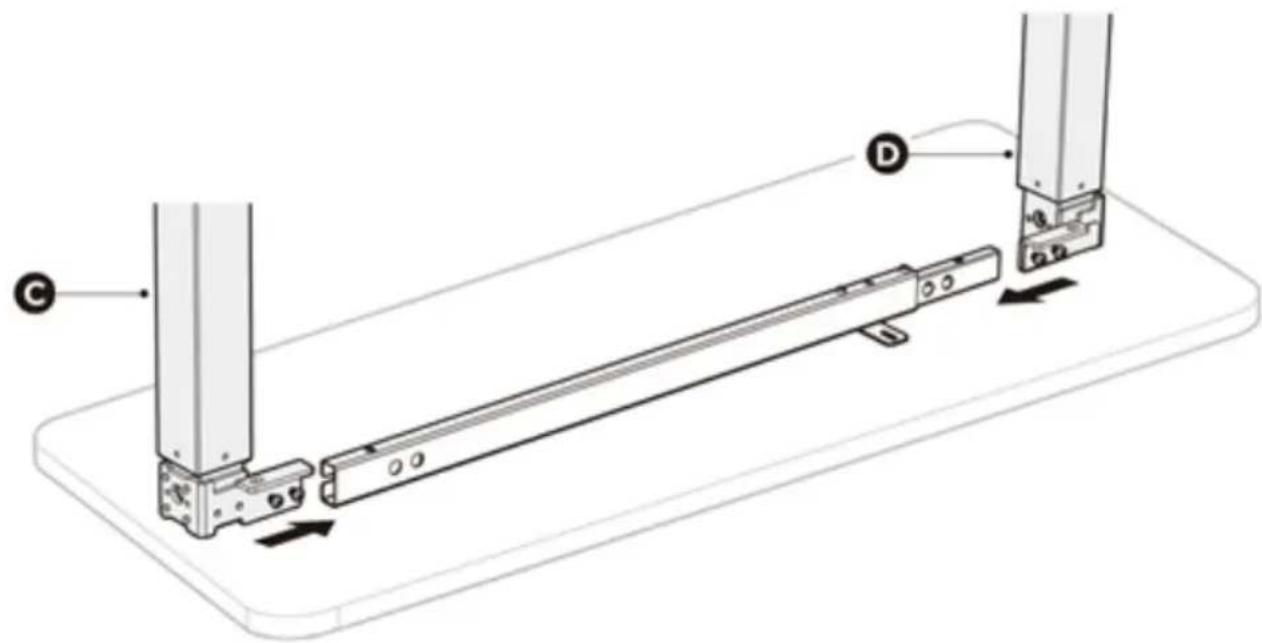

ÉTAPE 2 : Montage des colonnes de levage

- Desserrez les vis des colonnes de levage (C)/(D).

• Faites glisser la plaque de montage de la colonne de levage sur la traverse de façon à ce que les têtes des vis entrent dans la fente de la traverse.
• Alignez les trous des plaques de montage avec les trous de la traverse (A).
• Fixez les deux colonnes de levage (C)/(D) à la traverse avec les vis (S-A) et serrez avec la clé allen (S-D). N'oubliez pas de serrer les vis dans la fente de la traverse.

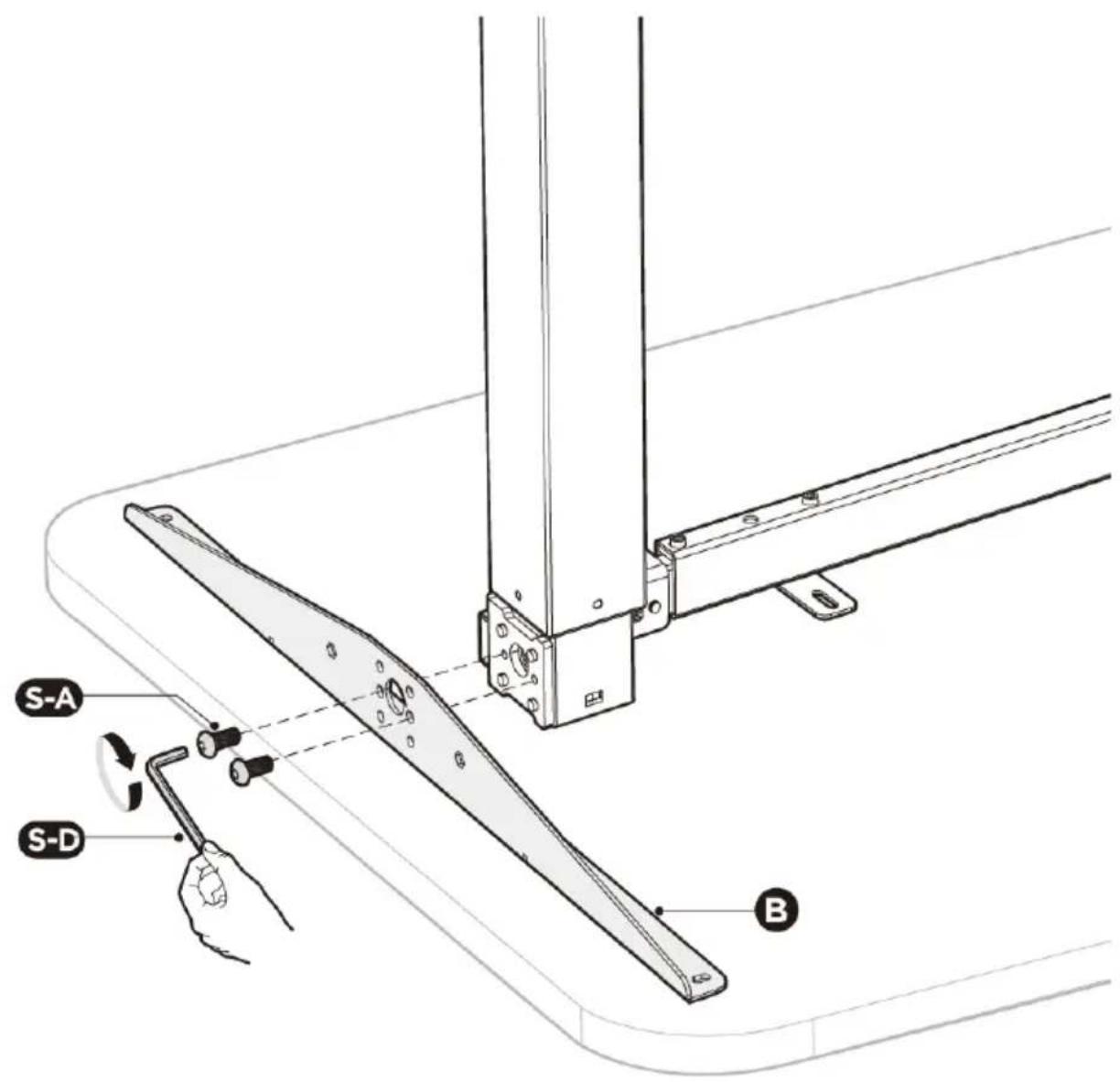

ÉTAPE 3 : Montage des supports latéraux

• Fixez les supports latéraux (B) aux côtés des colonnes de levage avec 2 vis (S-A). Serrez avec la clé allen (S-D).
• Répéter la même opération de l'autre côté du cadre.

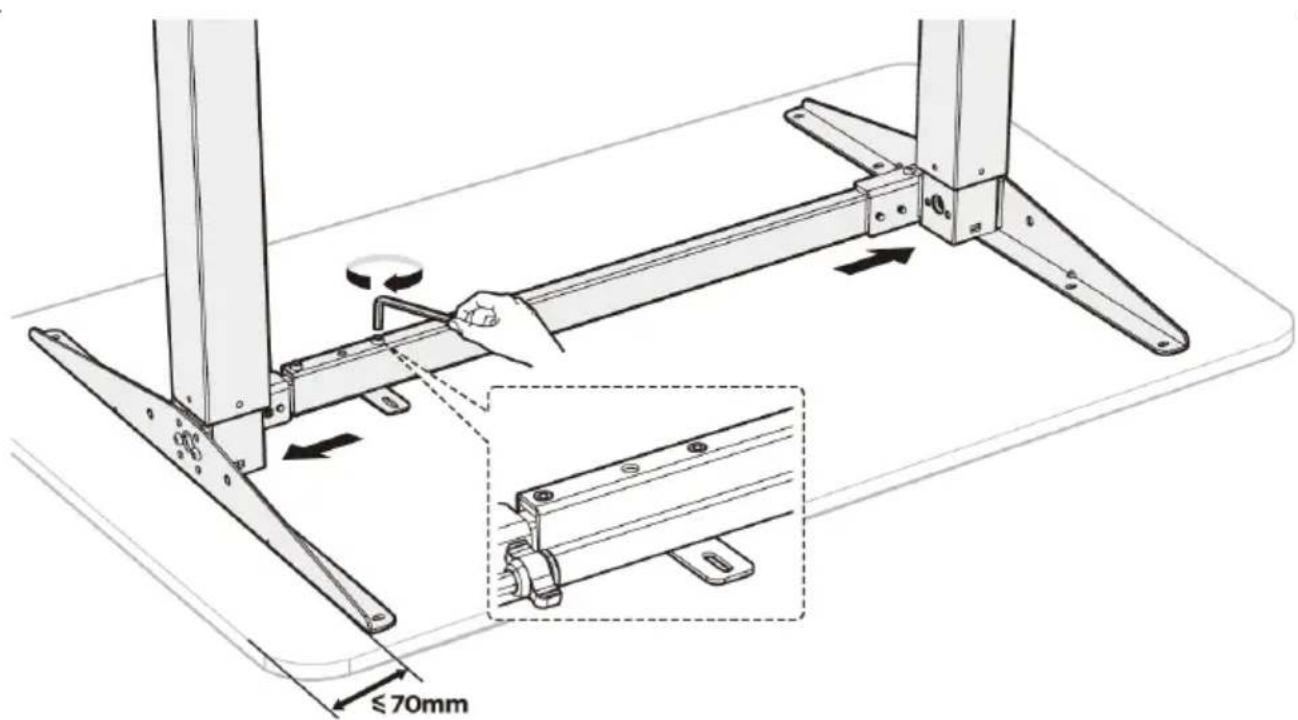

ÉTAPE 4 : Réglage du cadre

• Adaptez la largeur du cadre aux dimensions du plan de travail. Assurez-vous que le cadre est bien centré. En règle générale, la distance entre les supports latéraux (B) et les bords latéraux du plan de travail ne doit pas dépasser 70 mm.
• Serrez toutes les vis allen de la traverse pour terminer le réglage.

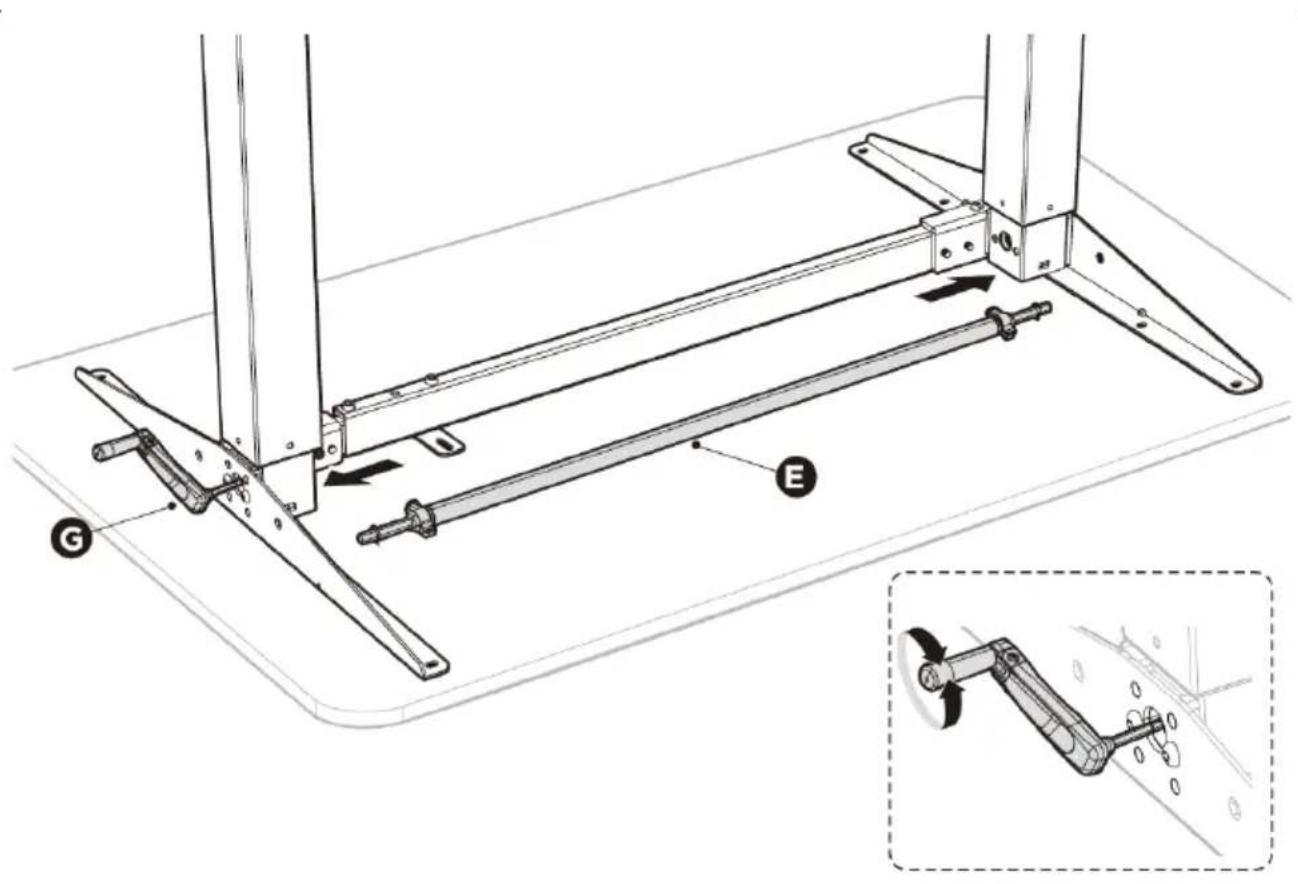

ÉTAPE 5 : Montage de l'arbre de transmission

• Tournez les molettes aux deux extrémités de l'arbre (E) pour en régler la longueur.
• Insérez les deux extrémités de l'arbre de transmission dans les trous dans les colonnes de levage.
• Veillez à ce que l'arbre s'insère dans le trou hexagonal. Si nécessaire, vous pouvez tourner la manivelle (G).
• Une fois l'arbre correctement monté, serrez les molettes aux deux extrémités.

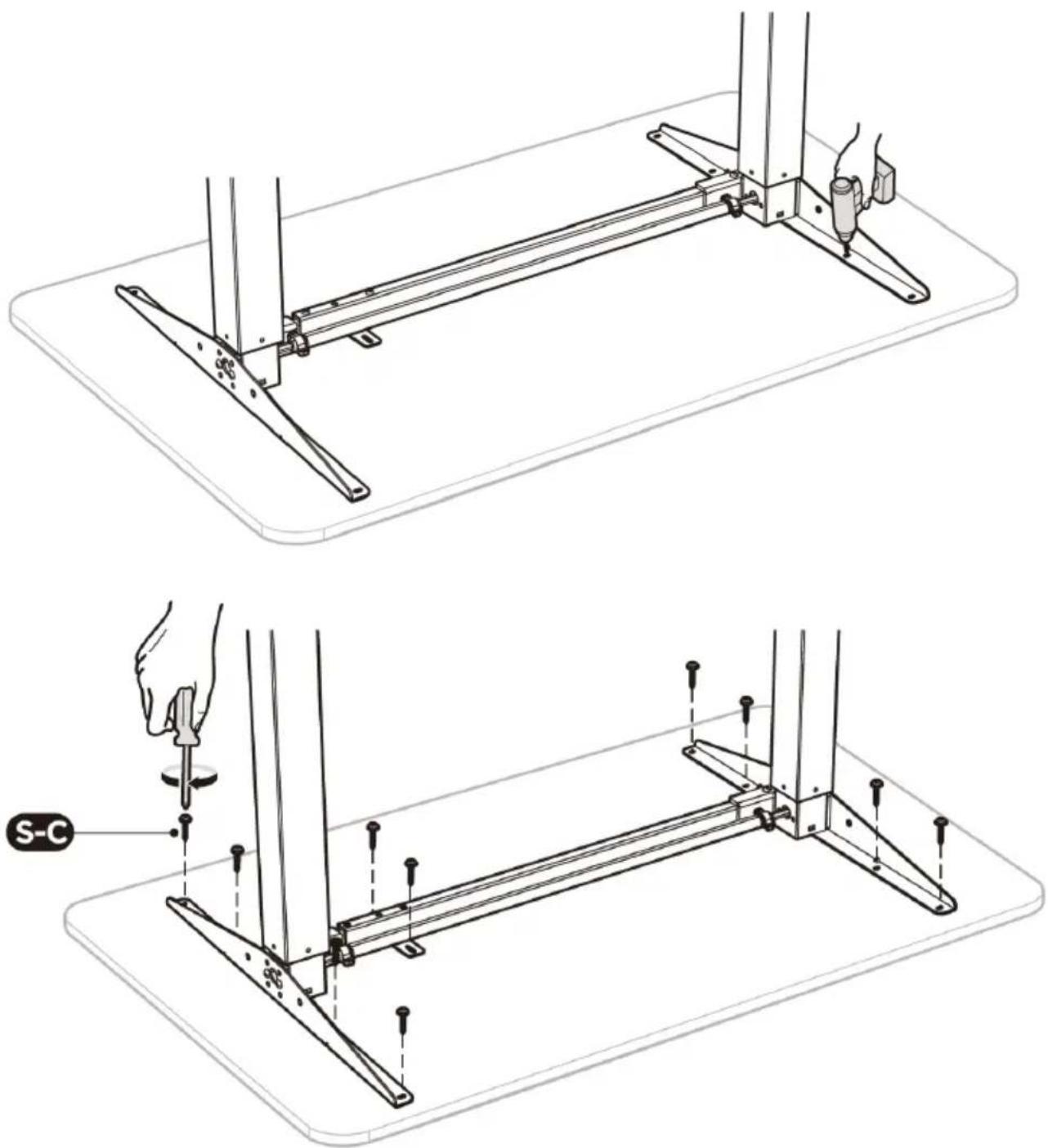

ÉTAPE 6 : Montage du plan de travail

- Percez les trous pour les vis de fixation de la traverse et des supports latéraux. Nota : Les trous doivent avoir une profondeur d'au moins 10 mm et un diamètre d'au moins 3 mm.

- Placez et serrez 10 vis (S-C) à l'aide d'un tournevis Phillips.

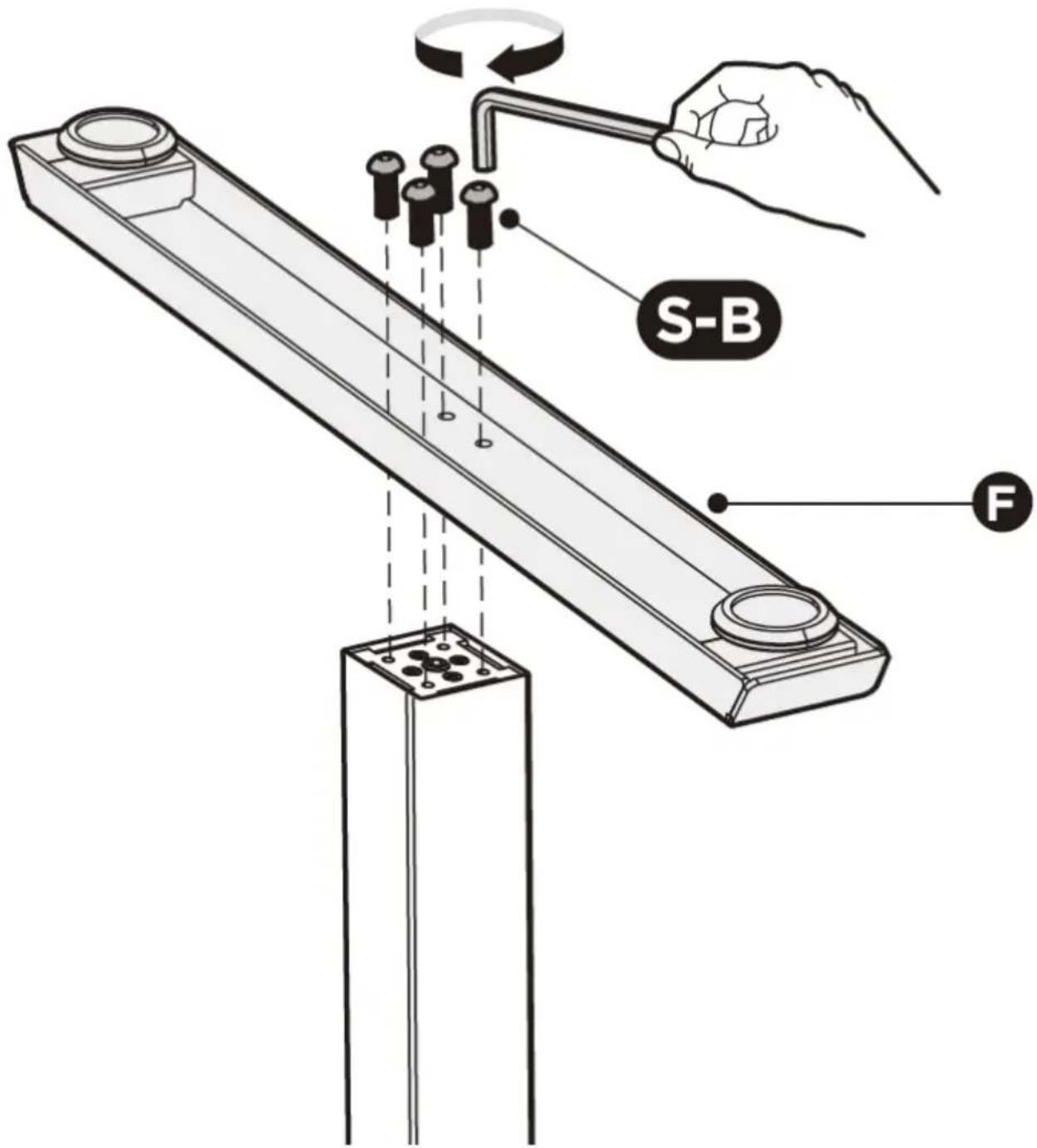

ÉTAPE 7 : Fixation des supports inférieurs

• Fixez le support inférieur (F) à la colonne de levage (C)/(D) avec 4 vis (S-B).
• Répétez cette opération pour fixer l'autre support inférieur.

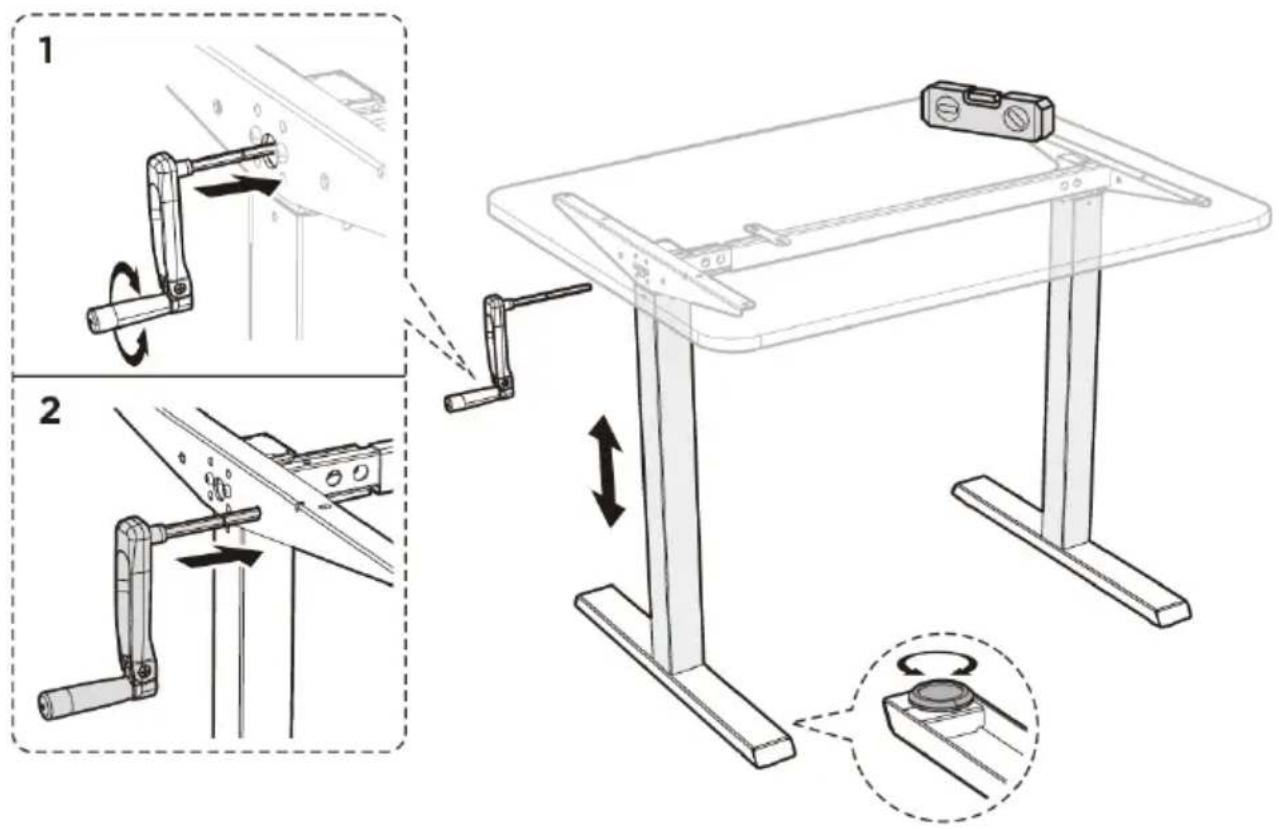

ÉTAPE 8 : Réglage du bureau

• Avec l'aide de l'autre personne, retournez le bureau pour le mettre à la verticale.
• Mise à niveau : deux pieds réglables se trouvent sous chaque support inférieur.
  Si le plancher est irrégulier, tournez les vis dans un sens ou dans l'autre (en veillant à ne pas les dévisser complètement) pour assurer une stabilité adéquate du bureau.
  Conseil : vérifiez le nivellement du bureau avec un niveau (non inclus).

- Réglage en hauteur :

• Insérez la manivelle dans le trou central de la colonne de levage. Tournez la manivelle pour régler la hauteur du plan de travail.
• Retirez la manivelle du trou central et insérez-la dans le trou à côté. Cela réduit le risque d'abaissement incontrôlé du plan de travail.

NOTA : Pour éviter toute blessure ou tout dommage matériel, le bureau doit toujours être tourné ou déplacé par deux personnes.

3.3. Nettoyage et entretien

a) Pour nettoyer la surface, n'utilisez que des produits libres de substances caustiques.
b) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.
c) Effectuez des inspections régulières de l'appareil pour vous assurer qu'il est en bon état de fonctionnement et qu'aucun dommage n'est survenu.
d) Nettoyez avec un chiffon doux ou une éponge.
e) N'utilisez pas d'objets tranchants et/ou métalliques (par exemple, une brosse métallique ou une spatule en métal) pour le nettoyage car ils risquent d'endommager la surface du matériau dont l'appareil est fabriqué.
