GEBRUIKSAANWIJZING STAR_ATFE_11 Fromm & Starck

*LET OP: Laat het apparaat na elke 2 minuten ononderbroken werking van de motor afkoelen en laat het minimaal 18 minuten inactief blijven.

1. Algemene beschrijving

De handleiding is bedoeld om te helpen bij een veilig en betrouwbaar gebruik. Het product is ontworpen en vervaardigd met behulp van de nieuwste technologieën en componenten in strikte overeenstemming met de technische indicaties en met inachtneming van de hoogste kwaliteitsnormen.

VOOR INGEBRUIKNAME DIENT U DE ONDERSTAANDE GEBRUIKSAANWIJZING NAUWKEURIG TE LEZEN EN TE BEGRIJPEN.

Om een lange en betrouwbare levensduur van het apparaat te garanderen is het noodzakelijk zorg te dragen voor correcte bediening en onderhoud die overeen komen met de richtlijnen in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht voor om wijzigingen aan te brengen om de kwaliteit te verbeteren. Door technische ontwikkelingen en mogelijkheden voor lawaaibeperking te volgen, is het apparaat zo ontworpen en gebouwd dat het risico als gevolg van geluidsemissie tot het laagste niveau wordt beperkt.

Omschrijving van symbolen

	Product voldoet aan geldende veiligheidsnormen.
	Lees voor gebruik de gebruiksaanwijzing
	Recyclebaar product.
	VOORZICHTIGHEID! of WAARSCHUWING! of HERINNERING! het beschrijven van een situatie.(algemeen waarschuwingsteken).
	LET OP! Waarschuwing voor elektrische schokken!
	Alleen voor gebruik binnen.

LET OP! De illustraties in deze handleiding dienen alleen ter referentie en kunnen op bepaalde details afwijken van het daadwerkelijke product.

De oorspronkelijk gebruiksaanwijzing is opgesteld in het Duits. Alle uitgaven in andere talen zijn vertaald uit het Duits.

2. Veiligheid bij gebruik

LET OP! Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet in acht nemen van de waarschuwingen en instructies kunnen stroomschokken, brand en/of zware lichamelijke verwondingen of de dood tot gevolg hebben.

De term "eenheid" of "product" in de waarschuwingen en in de beschrijving van de instructies verwijst naar de

Hoek elektrisch zit-sta bureauframe

2.1. Elektrische veiligheid

a) De stekker van het apparaat dient te passen op het stopcontact. Verander op geen enkele manier iets aan de stekker. Gebruik van de originele stekker op een passend stopcontact vermindert het risico op elektrische schokken.
b) Vermijd contact met geaarde elementen, zoals leidingen, radiatoren, kachels en koelkasten. Het risico op elektrische schokken neemt toe indien het lichaam geaard is en in contact staat met apparaat dat direct wordt blootgesteld aan regen, natte oppervlakken en een vochtige omgeving. Water dat het apparaat binnendringt, verhoogt het risico op schade en elektrische schokken.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik het snoer niet op een onbedoelde manier. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Hou het snoer ver van warmtebronnen, scherpe hoeken of bewegende onderdelen. Beschadigde of verstrikte snoeren verhogen het risico op elektrische schokken.
e) Indien het gebruik van het apparaat in een vochtige omgeving onvermijdbaar is, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een RCD verlaagt het risico op elektrische schokken.
f) Het apparaat mag niet gebruikt worden indien het netsnoer beschadigd is of tekenen van slijtage vertoont. Een beschadigd snoer dient te worden vervangen door een gekwalificeerde elektricien of een servicepunt van de fabrikant.
g) Om elektrische schokken te voorkomen mag de kabel, stekker of het hele apparaat niet worden ondergedompeld in water of andere vloeistof. Gebruik het apparaat niet op een nat oppervlak.
h) PAS OP – LEVENSGEVAAR! Dompel het apparaat tijdens de schoonmaak of gebruik nooit onder in water of andere vloeistoffen.
i) Apparaat dient niet te worden gebruikt in zeer vochtige ruimtes/ in de directe buurt van een waterreservoir!

2.2. Veiligheid op de werkplek

a) Oprethold orden på arbejdspladsen og god belysning. Rommel of slechte verlichting kan leiden tot ongelukken. Anticipeer, hou in de gaten wat er gebeurt en gebruik tijdens de het gebruik van het gereedschap uw gezonde verstand.
b) Gebruik apparaat niet in een omgeving met explosiegevaar, bijvoorbeeld in de buurt van brandbare vloeistoffen, gas of stof.
c) Indien u schade of onregelmatigheden aantreft in het gebruik van het apparaat, dan dient deze onmiddellijk te worden uitgeschakeld en gemeld bij een bevoegde.
d) Hvis du er i tvivl om apparatet fungerer korrekt, skal du kontakte producentens kundeservice.
e) Reparaties mogen alleen worden uitgevoerd door een servicepunt van de fabrikant. Zelfstandige reparaties zijn niet toegestaan!
f) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
g) Bewaar de gebruiksaanwijzing voor latere referentie. Indien het apparaat wordt doorgegeven aan derden, dan dient de gebruiksaanwijzing te worden meegegeven.
h) Verpakkingsmaterialen of kleine montage-elementen dienen te worden bewaard op een plek ontoegankelijk voor kinderen.
i) Tijdens het gebruik van het apparaat samen met andere apparaten dient ook gehouden te worden aan de overige gebruiksaanwijzingen.

2.3. Persoonlijke veiligheid

a) Apparaat is niet voor gebruik door mensen (inclusief kinderen) met verminderde psychische, sensorische en mentale functies, of zonder voldoende ervaring en/of kennis, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geïnstrueerd zijn door zulke personen over hoe het apparaat moet worden bediend.
b) Draag geen loshangende kleding of sierraden. Haren, kleding en handschoenen dienen buiten bereik van bewegende onderdelen te blijven. Losse kleding, sierraden en lang haar kan verstrikt raken tussen de bewegende onderdelen.

c) Verwijder alle afstelgereedschappen of sleutels voordat u de machine inschakelt. Een gereedschap of sleutel die in een draaiend onderdeel van de machine is achtergebleven kan letsel veroorzaken.
d) Perslucht kan ernstige verwondingen veroorzaken.
e) Oog-, oor- en ademhalingsbescherming wordt aanbevolen.
f) Het apparaat is geen speelgoed. Kinderen dienen onder toezicht te blijven zodat ze niet met apparaat gaan spelen.
g) Plaats geen handen of attributen aan de binnenkant van apparaat wanneer deze in bedrijf is!

2.4. Veilig gebruik van het apparaat

a) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Dit voorkomt dat het apparaat per ongeluk wordt ingeschakeld.
b) Ongebruikte apparaten moeten worden opgeslagen op een plaats die niet bereikbaar is voor kinderen en mensen die niet bekend zijn met apparaat of deze gebruiksaanwijzing. Deze apparaten zijn onveilig in de handen van onervaren gebruikers.
c) Houd het apparaat in goede technische staat. Controleer iedere keer voor gebruik op beschadigingen of slijtage van bewegende onderdelen (scheuren in onderdelen en elementen, of andere omstandigheden die invloed kunnen hebben op de veilige operatie van het apparaat). In het geval van beschadiging dient het product voor gebruik te worden gerepareerd.
d) Reparatie en onderhoud van het product dient te worden gedaan door gekwalificeerde mensen en alleen met originele reserveonderdelen. Dit verzekerd de veiligheid tijdens het gebruik.
e) Om de operationele integriteit van het apparaat zoals bedoeld te garanderen, mag u geen in de fabriek geïnstalleerde afdekkingen of schroeven verwijderen.
f) Voor transport en handling van het apparaat van het magazijn naar de plek waar deze wordt gebruikt dienen de gezondheids- en veiligheidsregels voor handmatige transportwerkzaamheden in acht te worden genomen die gelden in het land waar het apparaat wordt ingezet.
g) Vermijd situaties waarbij het apparaat door een te grote belasting stopt met werken. Dit kan tot gevolg hebben dat aandrijvingen oververhit raken, waardoor apparaat beschadigd raakt.
h) Bewegende onderdelen of accessoires dienen niet te worden aangeraakt, tenzij het apparaat is losgekoppeld van de stroomtoevoer.
i) Verplaats, verplaats of draai de machine niet terwijl deze in werking is.
j) Laat het apparaat niet zonder toezicht draaien.
k) Het apparaat dient regelmatig te worden gereinigd om blijvend vuil te voorkomen.

NL

I) Het apparaat is geen speelgoed. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht door een volwassene.
m) Start geen lege machine op.
n) Het is niet toegestaan om de wijzigingen aan de constructie van apparaat door te voeren met als doel om de werking of constructie te wijzigen.
o) Hou het apparaat buiten bereik van open vuur en warmtebronnen.
p) Overbelast het product niet.
q) Onjuist gebruik van het product, zoals het zitten op het werkblad, kan leiden tot productschade en/of persoonlijk letsel. Het is verboden om op het bureau te zitten om ernstig letsel te voorkomen.
r) Beweeg of lig niet onder de bureaustructuur tijdens het verstellen. Ga niet op het bureauframe zitten of staan. Wees uiterst voorzichtig bij het maken van aanpassingen.
s) Controleer regelmatig of het verstelmechanisme van het bureau goed werkt en verwijder eventuele obstakels die een soepele verstelling van het bureau belemmeren.
t) Zorg ervoor dat kabels, aansluitingen en stekkers het gebruik van het product niet hinderen.
u) Zorg er bij het aanpassen van de hoogte van het bureau voor dat de aansluitdraden voldoende lengte hebben. Te korte kabels en aansluitingen kunnen de hoogteverstelling belemmeren of andere apparatuur beschadigen.
v) Gebruik het product niet als de bedieningskast geluid maakt of een onaangename geur afgeeft. Wijzig de voeding of de bedieningskast niet zelf.

LET OP! Ondanks dat het apparaat ontworpen met veiligheid als doel, over voldoende veiligheidsmaatregelen beschikt en ondanks de inzet van extra waarborgen voor de veiligheid van de gebruiker, blijft er toch een klein risico bestaan op ongevallen of letsel tijdens bediening van het apparaat. Voorzichtigheid en gebruik van gezond verstand tijdens gebruik wordt aanbevolen.

3. Gebruiksvoorwaarden

Het product is ontworpen om het bureaublad te ondersteunen en de hoogte ervan aan te passen.

Gebruiker is verantwoordelijk voor eventuele schade veroorzaakt door niet- beoogd gebruik.

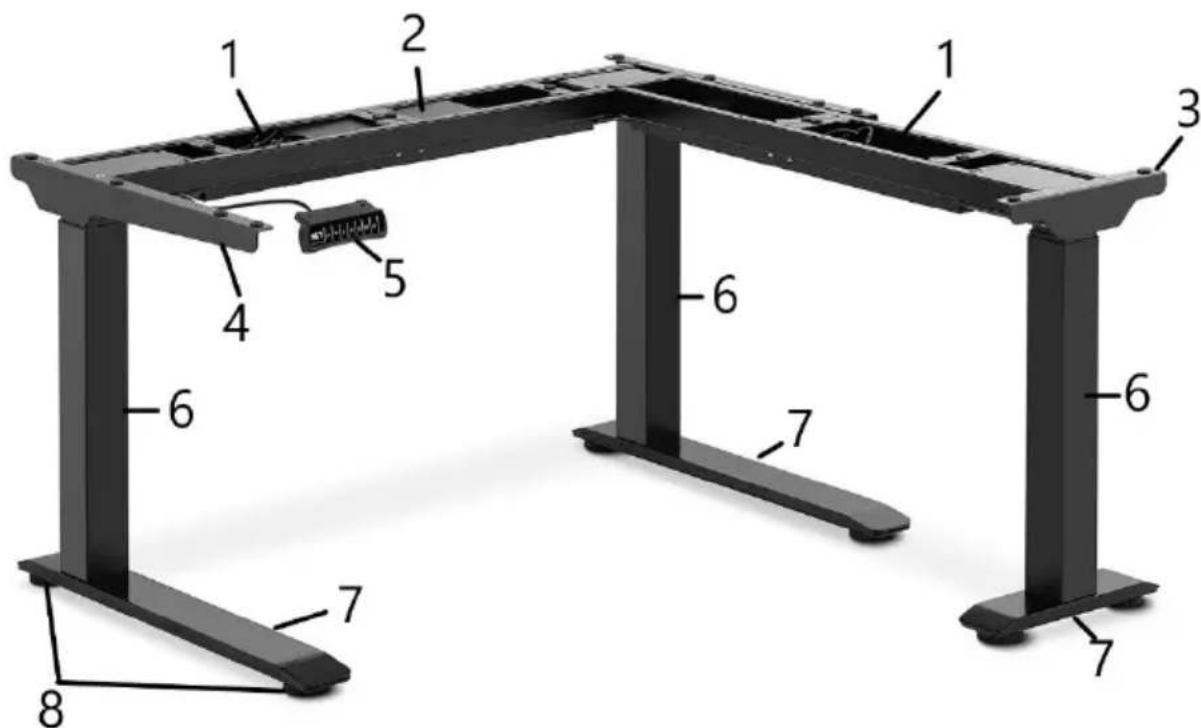

3.1. Beschrijving

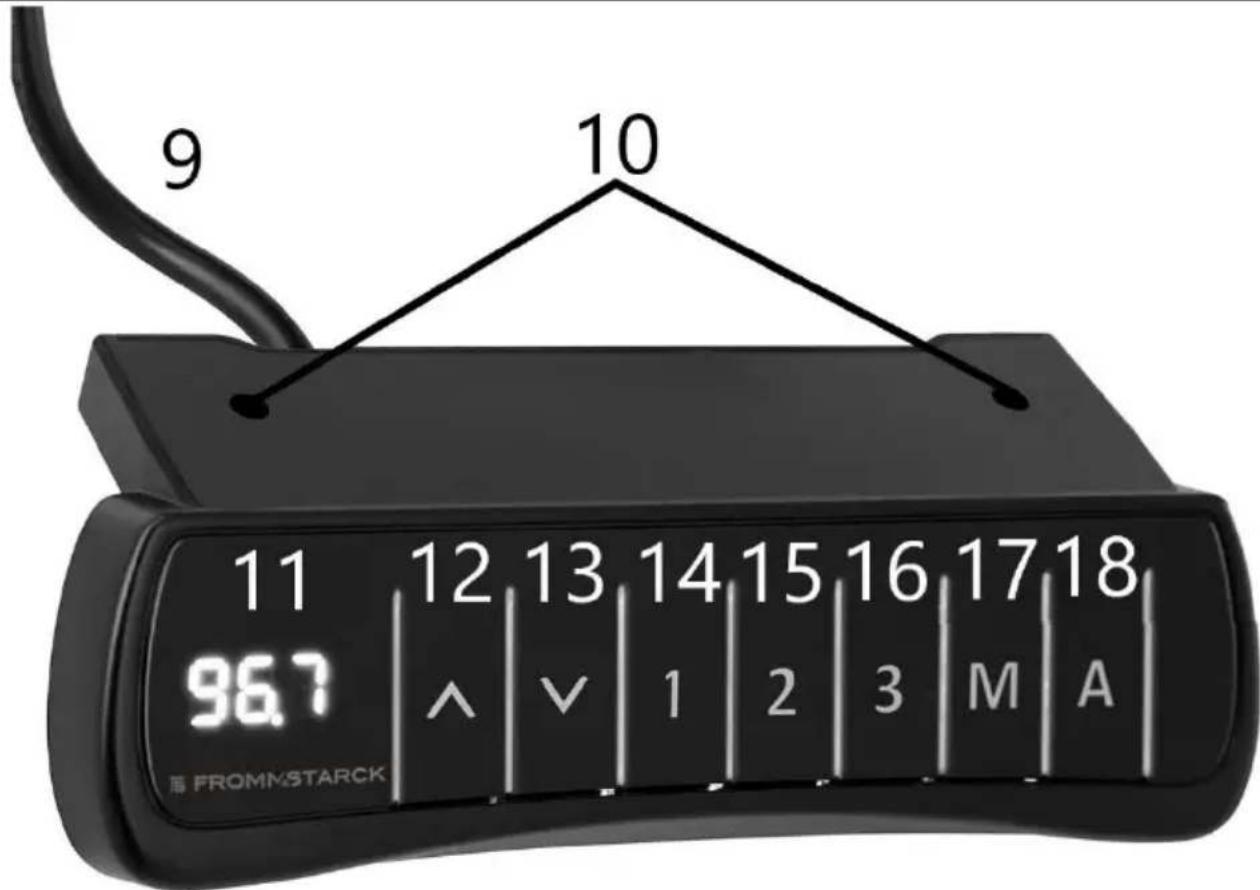

Beschrijving van het bedieningspaneel

9 10 11 12 13 14 15 16 17 18 96.7 |^ |√ | 1 | 2 | 3 | M | A FROMMSTARCK

1. Netsnoer van het bedieningspaneel
2. Bevestigingsgaten
3. Display
4. Knop waarmee het bureau omhoog gaat
5. Knop om het bureau naar beneden te laten zakken
6. Positie 1, eerste hoogtepositie opgeslagen door de gebruiker
7. Positie 2, tweede hoogtepositie opgeslagen door de gebruiker
8. Positie 3, de derde hoogtepositie die u heeft opgeslagen
9. Knop voor het opslaan van hoogteposities in het geheugen
10. Alarmknop - herinnert u eraan uw bureaupositie te veranderen

3.2. Klaarmaken voor gebruik

Apparatets placering

De omgevingstemperatuur moet tussen 0 en 40°C liggen en de relatieve vochtigheid mag niet hoger zijn dan 85%. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Apparaat dient uit de buurt van hete oppervlakken te worden gehouden. Het apparaat moet altijd worden gebruikt op een effen, stabiel, schoon, vuurvast en droog oppervlak en buiten het bereik van kinderen en mensen met verminderde mentale, sensorische en mentale functies. Het apparaat dient zo te worden geplaatst dat de stekker altijd bereikbaar is. Zorg ervoor dat de

stroomvoorziening van het apparaat overeenkomt met de gegevens op het typeplaatje!

MONTERING AF APPARATET

Onderdelen lijst

Nee.	Tekening	aantal
A		6
B		8
C		12
D		16
E		24
F		1

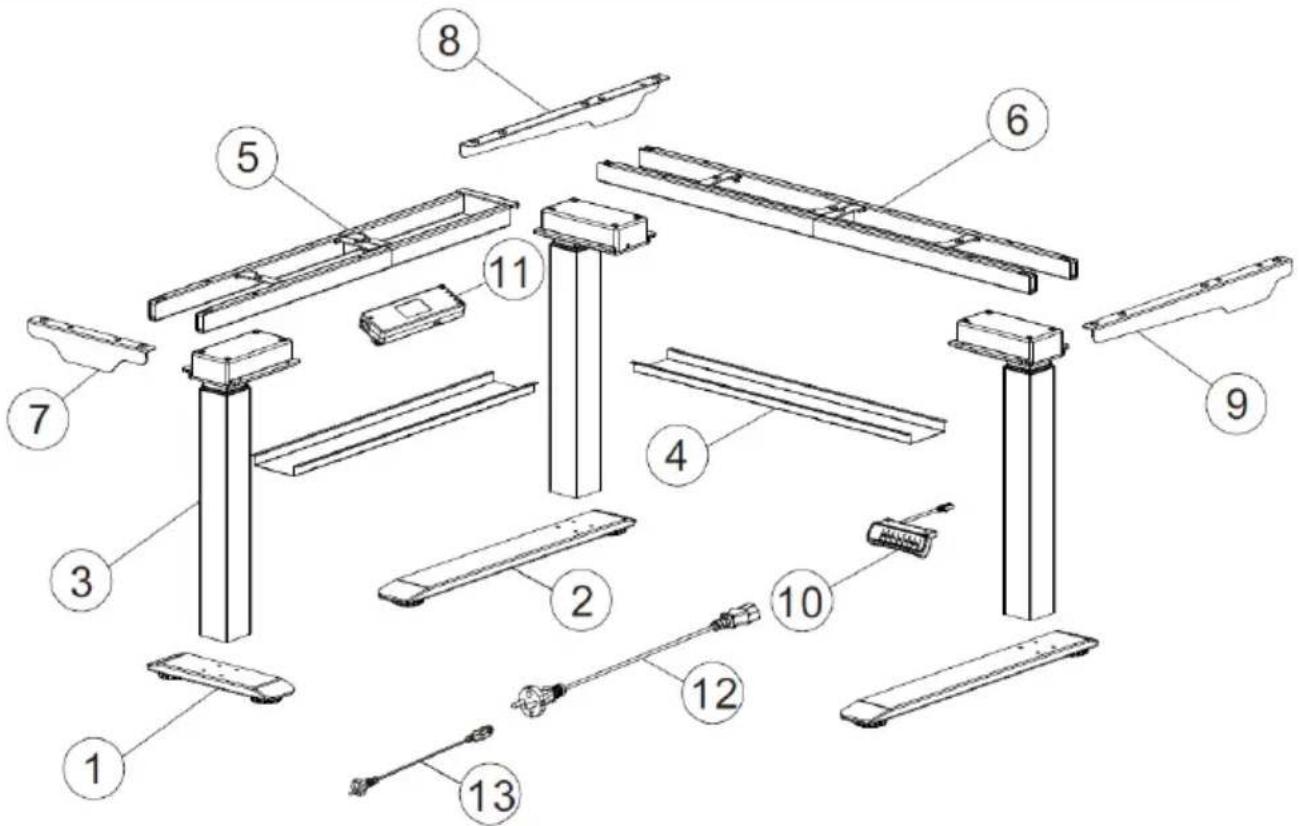

Nee.	Tekening	Beschrijving	aantal
1		Korte basis	1
2		Lange basis	2

NL

3		Hefkolom	3
4		kabelgoot	2

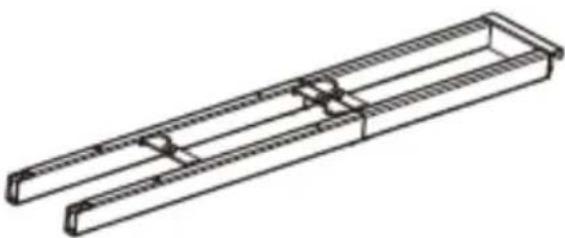

5		Zijbalk	1
6		Steunbalk	1
7		Linker korte beugel	1
8		Linker lange beugel	1
9		Rechter beugel	1

NL

10		Besturingspaneel	1

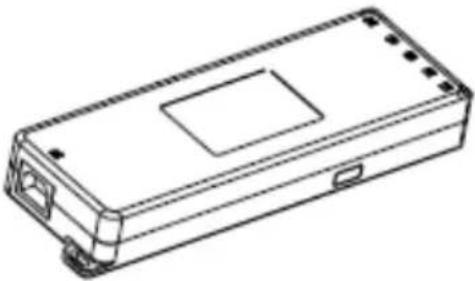

11		Elboks	1
12		Stroomkabel	1
13		Connectorkabel	1

Let op: De nummering en markeringen in de volgende afbeeldingen verwijzen naar de nummering en symbolen die aan de onderdelen in de onderdelenlijst zijn toegekend.

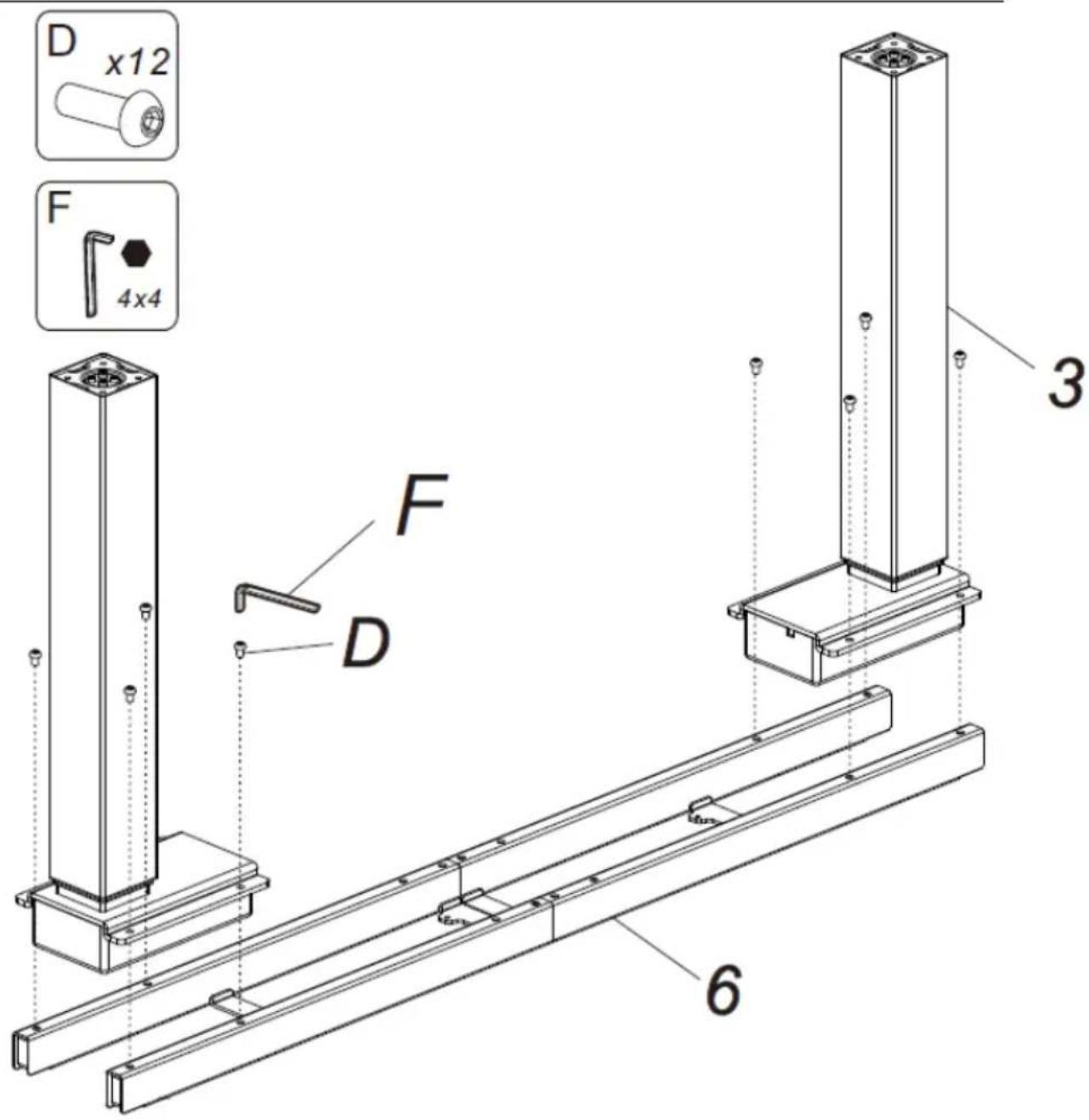

1. Schroef de hefkolommen (2) vast aan de steunbalk (6) en aan de zijbalk (5) met behulp van inbusbouten (D).

NL

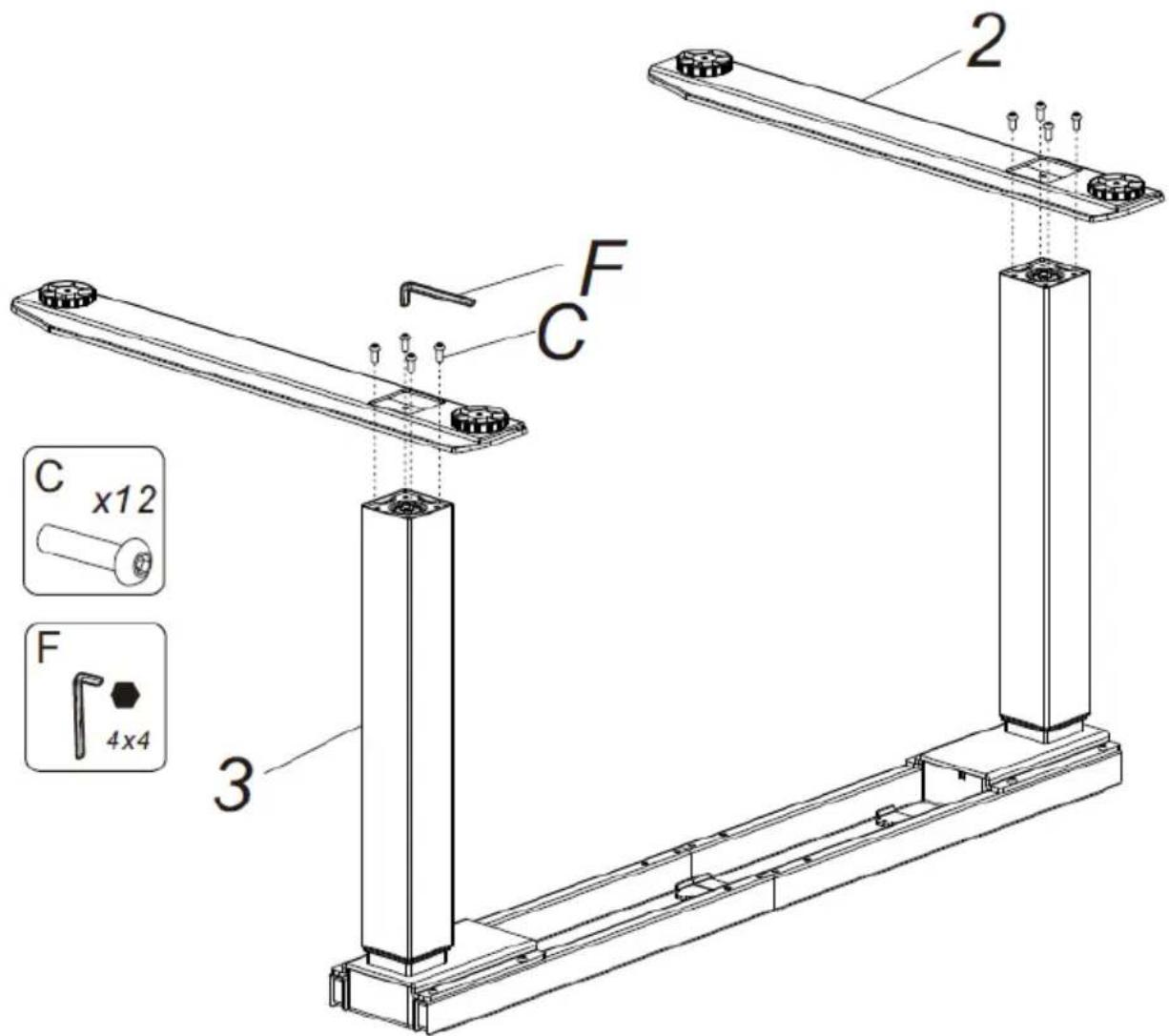

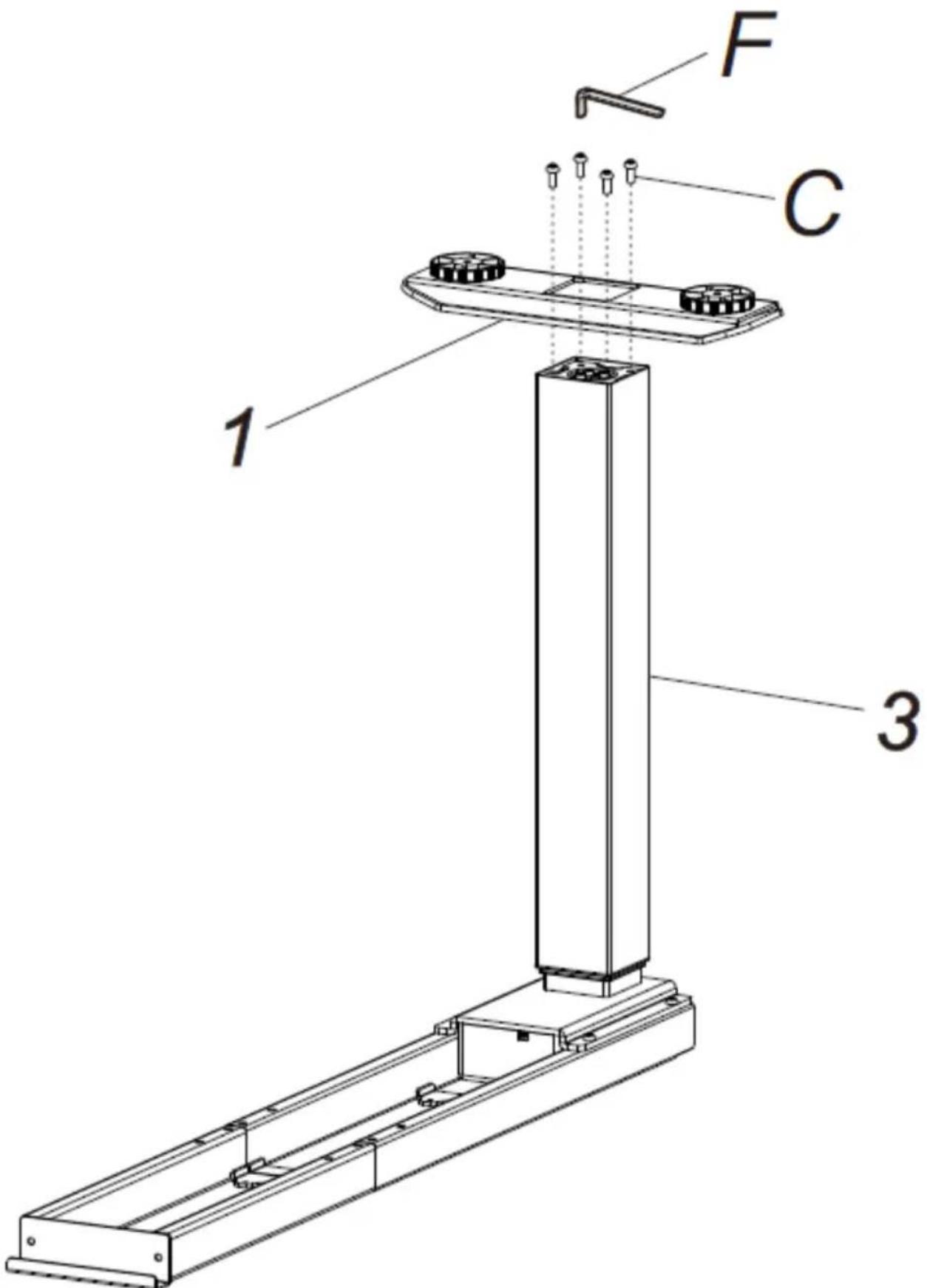

1. Schroef de lange basis (2) aan de kolommen die met bouten aan de steunbalk (6) zijn bevestigd en de korte basis (1) aan de kolom die met bouten aan de zijbalk (5) is vastgeschroefd met behulp van schroeven (C).

2 F C 3 C x12 F 4x4

F C 1 3

1. Schroef de beugels (7-9) aan de zijbalk (5) en steunbalk (6) met behulp van de schroeven (A).

Haak vervolgens de zijbalk aan de steunbalk, zoals afgebeeld.

F A 9 7 5 A x6 6 8 F 4x4

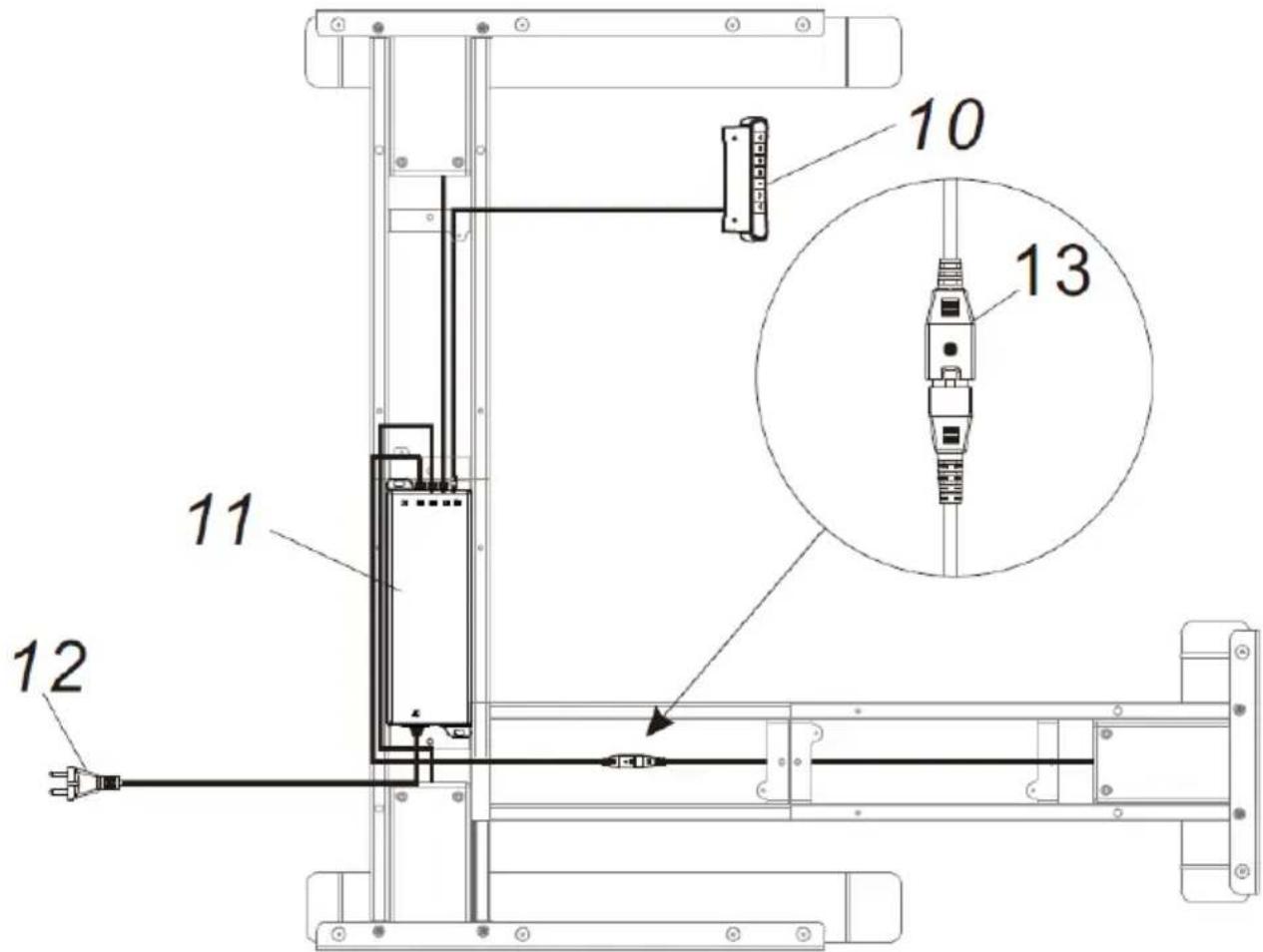

1. Sluit het volgende aan op de besturingskast: voedingskabel (12), motorkabels (de kabel van de verste motor moet worden verlengd met een verbindingskabel (13), en bedieningspaneelkabel (10).

10 13 11 12

Aansluitschema schakelkast (11)

12 AC HS M1M2M3DC

Waar:

AC - stopcontact

HS - bedieningspaneelaansluiting

M1 - M3 - Connectorbus voor kabels van hefkolommotoren

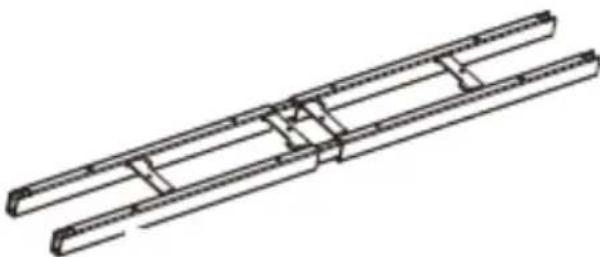

1. Pas de afstand tussen de zij- en steunbalken aan de afmetingen van het blad aan.

NL

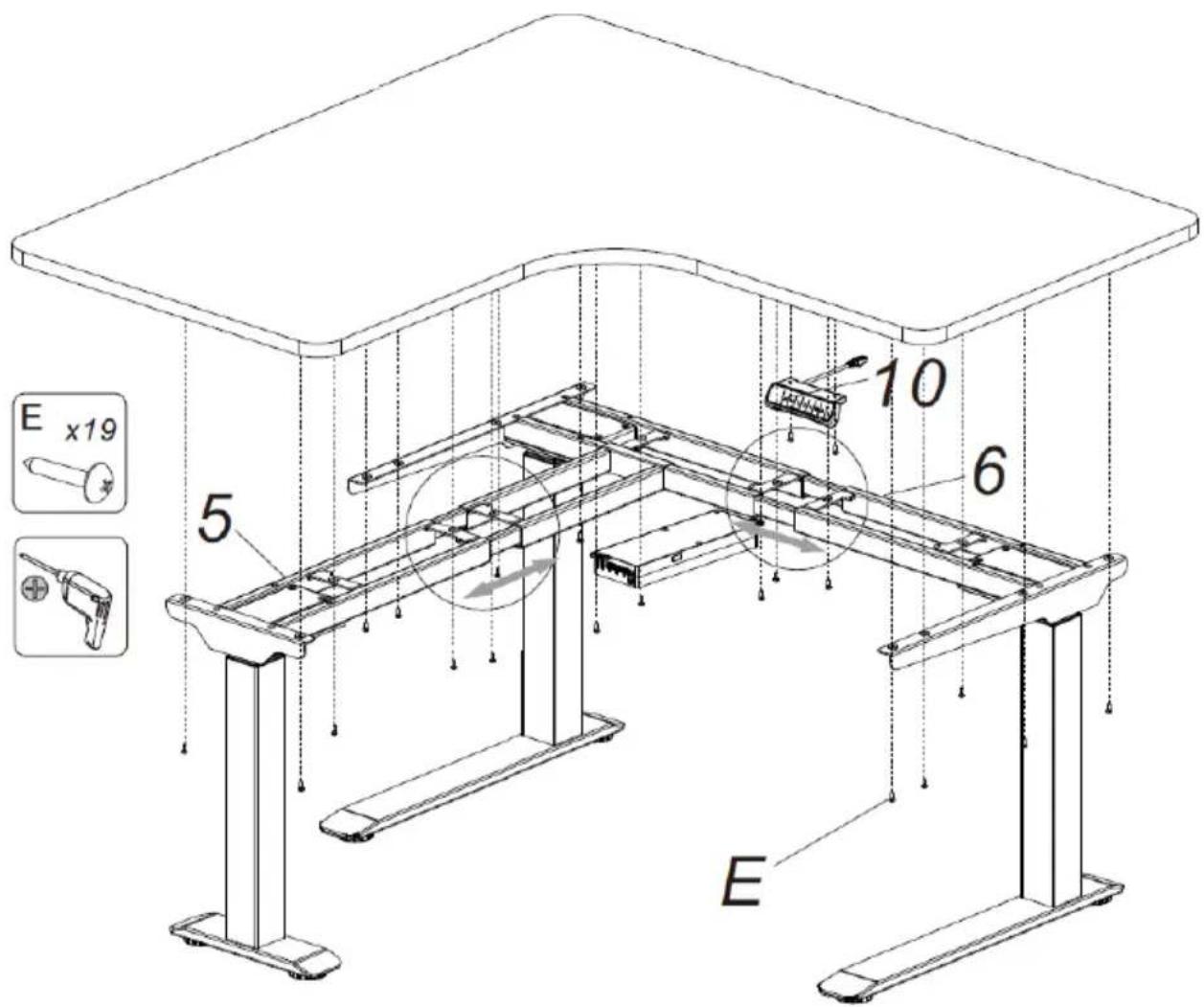

Schroef het blad op het gemonteerde frame (het blad wordt niet meegeleverd met het product).

Schroef het bedieningspaneel en de schakelkast naar boven.

E x19 5 10 6 E

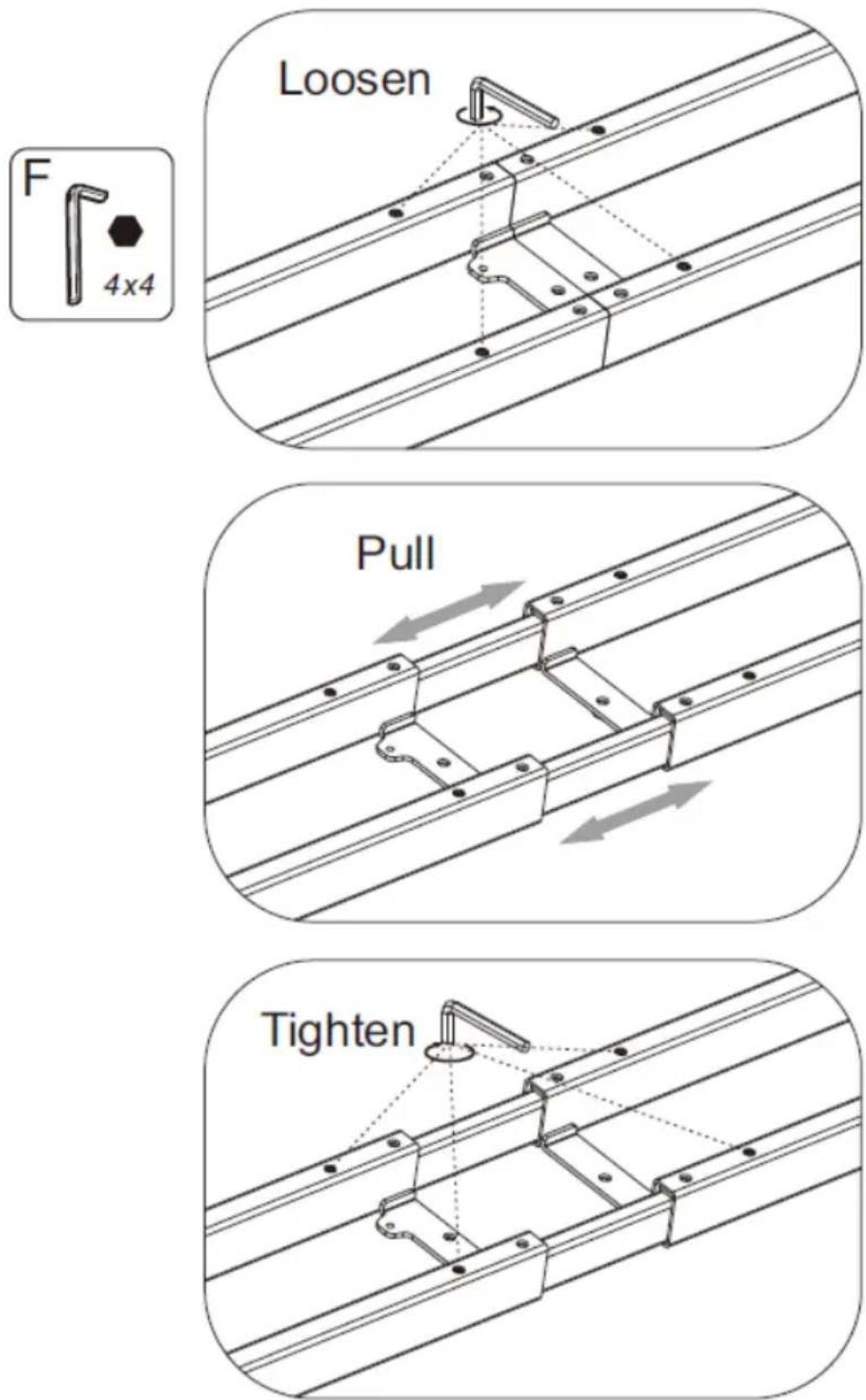

De onderstaande afbeelding laat zien hoe u de afstand tussen de balken kunt aanpassen:

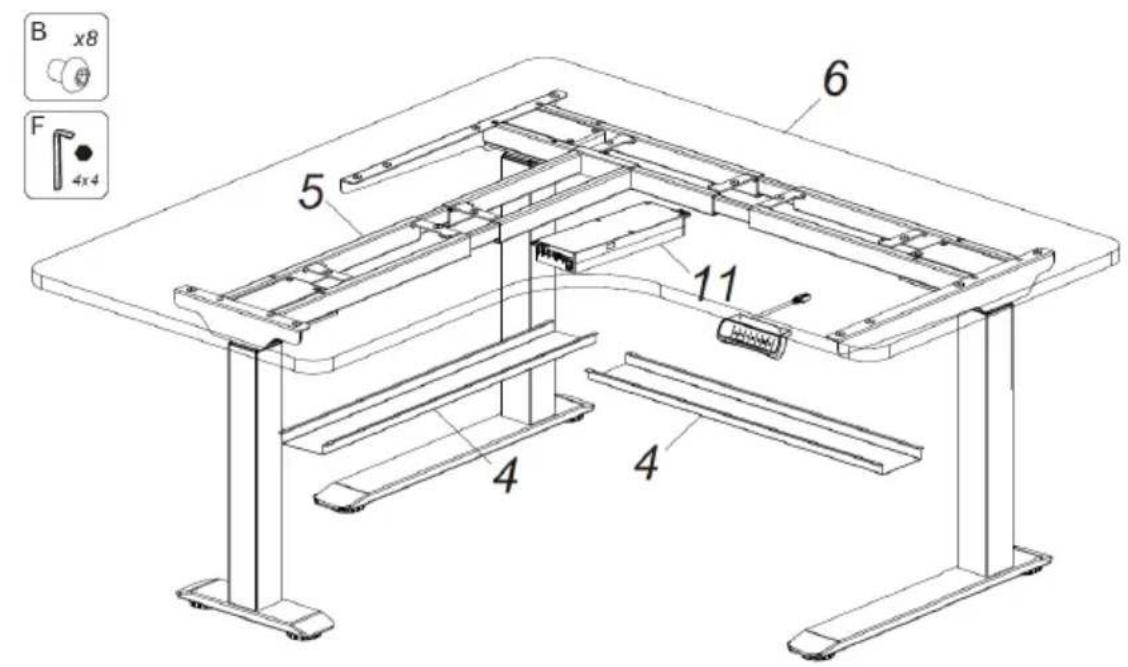

1. De laatste stap bij het monteren van het bureau is het bevestigen van de kabelgoten (4) volgens een van de twee hieronder beschreven methoden, afhankelijk van het feit of het bureau in de breedte is uitgeschoven of niet:

a) Methode één

B x8 F 4x4 6 5 11 4 4

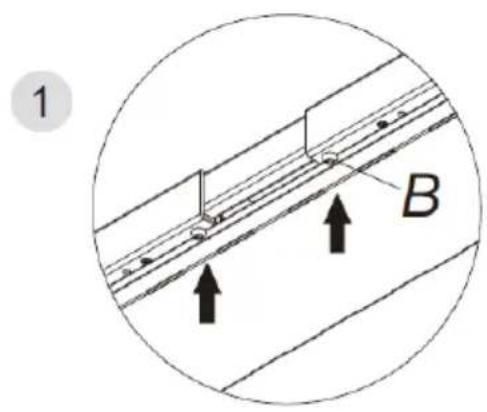

1 B

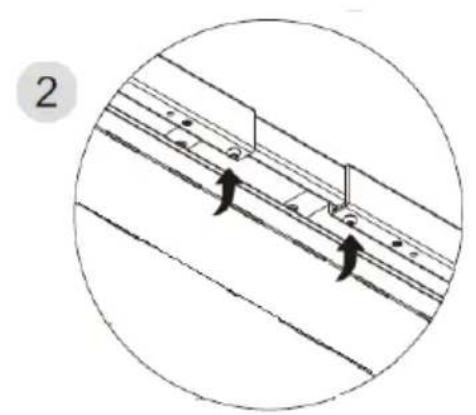

Draai de schroeven (B) voorzichtig, zonder ze volledig vast te draaien, in de steunbalk (6). Bevestig vervolgens eerst de ene kant van de bak en daarna de andere kant op deze schroeven. Draai de bouten (B) vast met een inbussleutel (F). Bevestig de bak op dezelfde manier aan de zijbalk (5).

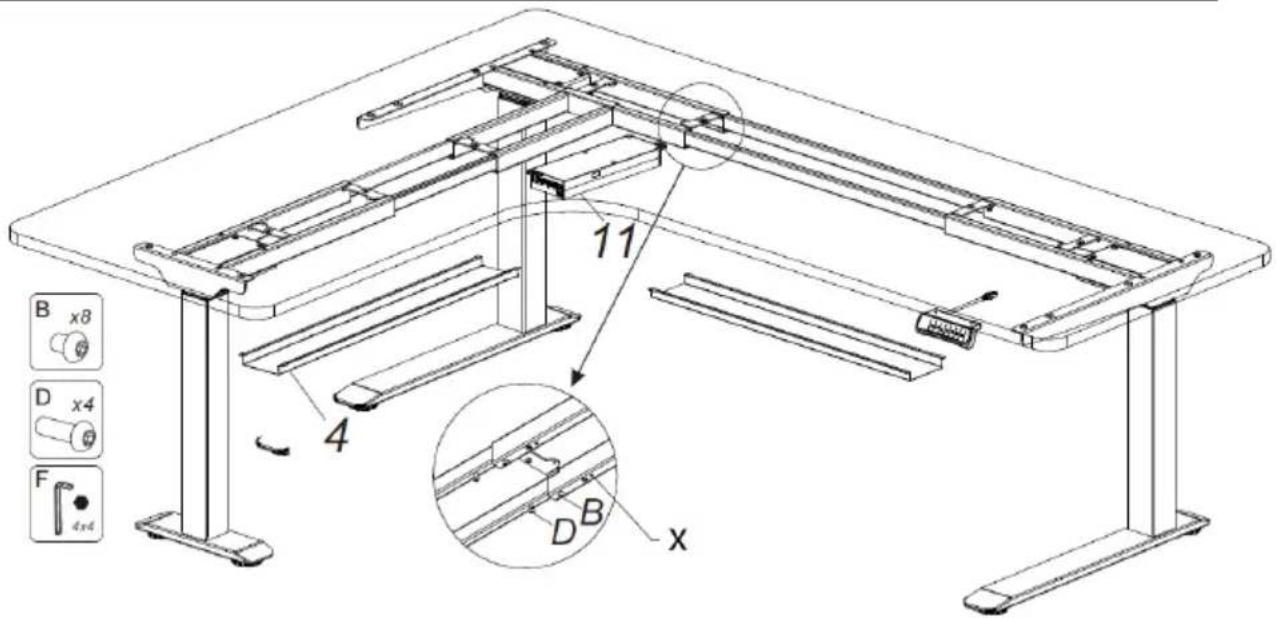

b) Methode twee

NL

B x8 D x4 F 4x4 11 4 D B x

Wanneer het frame verder dan 1720 mm wordt uitgeschoven, moet de bak (4) in het midden van de steunbalk worden gemonteerd. De lengte van de steunbalk mag de positie van het gat (x) gemarkeerd in de bovenstaande tekening niet overschrijden. Bevestig de bak aan de zijbalk zoals beschreven in methode één.

3.3. Werken met het apparaat

1. Sluit de stekker van het apparaat aan op een stopcontact.
2. Pas de hoogte van het bureauframe op een van de volgende manieren aan:

a) Handmatig met behulp van de knoppen (12) en (13). Het display (11) toont de huidige bureauhoogte.
b) Door één van de drie eerder opgeslagen bureauhoogte-instellingen op te roepen door op één van de knoppen 1 (14), 2 (15) of 3 (16) te drukken.

Het opslaan van positie-instellingen wordt verderop in deze handleiding beschreven.

c) Let op: Het wordt aanbevolen om de juistheid van het display te verifiëren na de eerste keer opstarten van het apparaat.

Voer indien nodig een reset uit volgens de instructies in punt 6.

1. Opslaan van de bureauhoogte-instellingen in het geheugen.

Stel de gewenste bureauhoogte in met behulp van de toetsen (12) en (13).

Druk vervolgens op de M-knop (17), "S-" verschijnt op het display.

Kies nu onder welk nummer u de positie wilt opslaan door op een van de knoppen 1 (14), 2 (15) of 3 (16) te drukken, afhankelijk van het gekozen nummer toont het display "S-1", "S-2" of "S-3".

1. Herinneringsfunctie voor het wisselen van houding aan het bureau

- Druk op knop A (18) om de functie te activeren. Op het display wordt "ON" of "on" weergegeven.

- 2 seconden later, terwijl het display knippert, stelt u de alarmtijd in met behulp van de knoppen (12) en (13).

De standaardinstelling is 45min (het display toont "45

Om de instellingen op te slaan, drukt u op een willekeurige knop of wacht u 5 seconden totdat het systeem de tijd automatisch opslaat.

- Tijdens het aftellen wordt door elke handeling op het bedieningspaneel de teller gereset en opnieuw afgeteld.

Wanneer het aftellen voltooid is, toont het display: "", en het apparaat piept ongeveer 10 seconden lang.

- Wanneer de pieptoon stopt, drukt u op een willekeurige knop op het display om het aftellen opnieuw te starten.

Als er 10 seconden na het begin van de pieptoon geen actie wordt ondernomen, piept het apparaat na 5 minuten opnieuw.

Bij verdere inactiviteit na de tweede pieptoon wordt het bureau uitgeschakeld

- Om de alarmfunctie uit te schakelen, drukt u ca. 2 seconden op knop A (18). 3s.

Op het display wordt "OFF" of "oFF" weergegeven.

1. Instellingen voor het vermijden van botsingen

Een functie om botsingen en schade aan het bureau te voorkomen. Als het bureau weerstand ondervindt tijdens de hoogteverstelling, zullen de motoren stoppen en de bureaupositie omkeren.

-Druk tegelijkertijd op de toetsen (12) en (13) gedurende ca. 2 seconden. 5s om de gevoeligheidsinstelling in te voeren.

Elke ingang verandert het niveau met 1 graad, het display geeft het ingestelde niveau weer.

- Niveaubeschrijving: A0 - functie uit, A1 - lage gevoeligheid, A2 - gemiddelde gevoeligheid, A3 - hoogste gevoeligheid (fabrieksinstelling).

1. Het apparaat resetten

Om de resetmodus te openen, houdt u de knoppen 3 (16) en M (17)

ingedrukt, het display toont "of".

Houd vervolgens de knop omlaag (13) ingedrukt totdat het bureau de laagste positie bereikt en stopt en het display de hoogte-indicatie toont.

Laat vervolgens de knop los. Het resetten is nu voltooid.

Mocht het bureau nog steeds foutmeldingen geven of is de hoogte-indicatie verkeerd, neem dan contact op met de serviceafdeling van de fabrikant.

3.4. Reiniging en onderhoud

a) Trek vóór elke reiniging de stekker uit het stopcontact, ook wanneer het apparaat niet in gebruik is.
b) • Voor reiniging van het oppervlak mogen alleen niet-corrosieve middelen worden gebruikt.
c) • Na elke reiniging moeten alle onderdelen grondig worden gedroogd voordat het gereedschap opnieuw wordt gebruikt.
d) Bewaar het apparaat op een koele en droge plaats, beschermd tegen vocht en direct zonlicht.
e) Het is niet toegestaan het apparaat met een straal water te besproeien of het apparaat in water onder te dompelen.
f) Het apparaat dient regelmatig worden gecontroleerd op technische operatie en eventuele schade.
g) Gebruik voor reinigen een zachte, vochtige doek.

VERWIJDERING VAN GEBRUIKTE APPARATEN.

Aan het einde van de levensduur mag dit product niet worden weggegooid met het normale huisvuil, maar moet het worden ingeleverd bij een inzamelpunt voor het recyclen van elektrische en elektronische apparaten. Dit wordt aangegeven door een symbool op het product, de handleiding of de verpakking. De materialen die in het apparaat worden gebruikt kunnen worden hergebruikt in overeenstemming met hun markering. Dankzij hergebruik, gebruik van materialen of andere vormen van gebruik van gebruikte apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Uw plaatselijke overheid zal u informatie geven over het juiste afvoerpunt voor gebruikte apparaten.
