MANUALE UTENTE THOSQ275D3-S HOOVER
Lavatrice a carica dall'alto
Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni di sicurezza. Prima di utilizzare la lavatrice è assolutamente necessario rimuovere le viti e i distanziatori di blocco utilizzati per il trasporto. Per istruzioni dettagliate sulla procedura di rimozione, vedere le Istruzioni di installazione.
1. Installazione
Scaricare l'app hOn

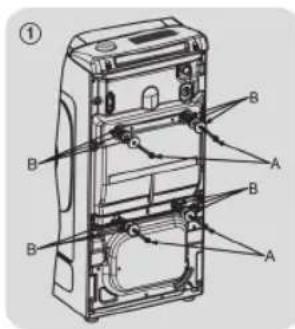

1.1 - Rimozione dei bulloni di trasporto

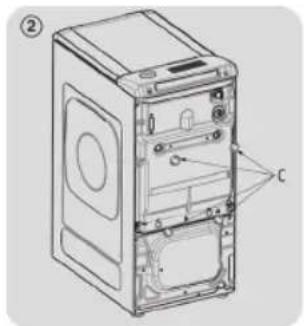

- Rimuovere le viti di trasporto (2 o 4, A) presenti sul lato posteriore, quindi rimuovere le rondelle piane, i tamponi in gomma e i tubi distanziatori in plastica (2 o 4, B) come illustrato nella Figura 1. Montare le finiture in dotazione "C" (Figura 2).
1.2 - Rimuovere con attenzione e smaltire il profilo protettivo posto sotto l'oblò della lavatrice (come illustrato nella Figura 3).
1.3 - Allineamento dell'apparecchio
- Mettere in bolla la macchina regolando i piedini anteriori (Figura 4).
a) Ruotare il dado in senso orario per rilasciare la vite presente sul piedino. b) Alzare o abbassare il piedino ruotandolo sino a quando non poggia saldamente sul pavimento. c) Bloccare il piedino in posizione ruotando il dado in senso antiorario fino a portarlo a contatto con il fondo della lavatrice.
- Verificare che l'apparecchio sia livellato correttamente.
- Verificare che la lavatrice non oscilli provando a spostare contemporaneamente due angoli superiori diagonalmente opposti. Se si sposta la lavatrice da un luogo a un altro, occorre poi livellare nuovamente i piedini.
1.4 - Collegamenti idraulici
- La lavatrice deve essere collegata alla rete idrica tramite il nuovo tubo fornito con l'apparecchiatura (all'interno del cestello). Non utilizzare il tubo vecchio a quello scopo.
- Collegare un'estremità del tubo di ingresso dell'acqua con la curva a gomito all'elettrovalvola (parte posteriore superiore della macchina) e l'altra estremità a un rubinetto o a un raccordo da 3/4" filettato gas
- Posizionare la lavatrice vicino alla parete, accertandosi che il tubo non sia piegato o attorcigliato in alcun punto.

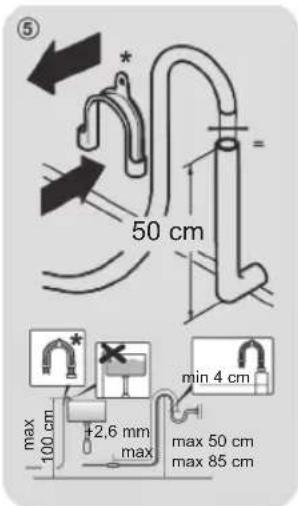

- Agganciare il tubo di scarico al bordo del lavello o preferibilmente a uno scarico fisso di diametro superiore a quello del tubo stesso e situato a un'altezza compresa fra 50 e 75 cm dal pavimento (Fig. 5).
- Se necessario, utilizzare l'accessorio curvo* per fissare e sostenere il tubo di uscita in modo più saldo.
* Accessorio venduto separatamente
- Collegare il tubo flessibile dell'acqua al rubinetto di erogazione della stessa (Fig. 6) utilizzando esclusivamente il tubo flessibile fornito con l'apparecchio (non riutilizzare tubi flessibili vecchi).
- Alcuni modelli possono includere una o più delle seguenti funzioni:
- CALDO&FREDDO (Fig. 7): impostazioni di collegamento alla rete dell'acqua calda e di quella fredda, per un maggiore risparmio energetico. Collegare il tubo grigio al rubinetto dell'acqua fredda, e quello rosso al rubinetto dell'acqua calda. La macchina può essere collegata solo al rubinetto dell'acqua fredda; in tal caso è possibile che alcuni programmi si avviino con un ritardo di qualche minuto.
- AQUASTOP (Fig. 8): dispositivo situato sul tubo di alimentazione che interrompe il flusso dell'acqua se il tubo si deteriora; in tal caso, nella finestra "A" compare un segnale rosso e il tubo deve essere sostituito. Per svitare il dado, premere il dispositivo di blocco unidirezionale "B".
- AQUAPROTECT - TUBO DI ALIMENTAZIONE CON PROTEZIONE (Fig. 9): in caso di fuoriuscita di acqua dal tubo interno primario "C", la guaina trasparente di contenimento "D" confina l'acqua per consentire il completamento del ciclo di lavaggio. A fine ciclo, contattare il centro assistenza clienti per fare sostituire il tubo di alimentazione.

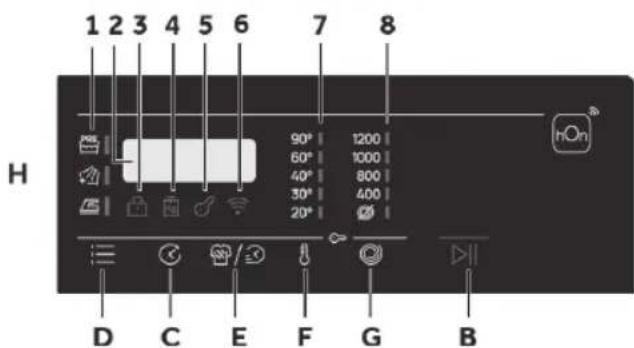

2. Pannello di controllo
Pulsanti
A SELETTORE PROGRAMMI con posizione OFF B Pulsante AVVIO/PAUSA C Pulsante PARTENZA RITARDATA D Pulsante OPZIONI E Pulsante LIVELLO MACCHIE/ RAPID F Pulsante SELEZIONE TEMPERATURA G Pulsante VELOCITÀ CENTRIFUGA F+G PROTEZIONE BAMBINI H Display digitale
Icone
1 Spia OPZIONI 2 DURATA CICLO 3 Spia OBLO BLOCCATO
4 Spia KG MODE PLUS (attiva solo su alcuni programmi) 5 Spia BLOCCO TASTI 6 Spia Wi-Fi
7 Spie TEMPERATURA DI LAVAGGIO 8 Spie VELOCITÀ CENTRIFUGA
2.1 - Pulsanti
Pulsante AVVIO/PAUSA (B)
Chiudere l'oblo PRIMA di selezionare il pulsante PLAY/PAUSA. Per avviare il ciclo selezionato con i parametri preimpostati, premere PLAY/PAUSA. Quando il programma è in esecuzione, il display mostra il tempo mancante al termine del programma.
Pulsante SELEZIONE TEMPERATURA (F)
Questo pulsante permette di modificare la temperatura dei cicli di lavaggio. Per proteggere i tessuti, non è possibile aumentare la temperatura oltre il massimo consentito dal programma. Se si desidera effettuare un lavaggio a freddo, tutti gli indicatori devono essere spenti.
Pulsante VELOCITÀ CENTRIFUGA (G)
Premendo questo pulsante è possibile ridurre la velocità massima e, se lo si desidera, annullare la centrifuga.
Pulsante PARTENZA RITARDATA (C)
Questo pulsante consente di preprogrammare il ciclo di lavaggio per ritardarne l'avvio anche di 24 ore.
Pulsante OPZIONI (D)
Questo pulsante permette di scegliere tra varie opzioni (a seconda del programma selezionato):
Prelavaggio (D) - Questa opzione consente di effettuare un prelavaggio ed è particolarmente utile per i carichi molto sporchi (disponibile solo su alcuni programmi). Quando questa funzione è attiva, l'icona della spia (E) si illumina
Extra risciacquo (D) - Questa opzione consente di aggiungere un risciacquo alla fine del ciclo di lavaggio ed è utile per le persone con pelle delicata e sensibile. Quando questa funzione è attivata, l'icona dell'indicatore (F) si illumina.
Antipiega (D) - Questa funzione permette di ridurre al minimo le pieghe, eliminando le centrifughe intermedie o riducendo l'intensità dell'ultima.
Pulsante LIVELLO MACCHIE/RAPID (E)
Questo pulsante permette di scegliere tra varie opzioni (a seconda del programma selezionato):
Livello macchie (E) - Questa opzione permette di scegliere tra 3 livelli di intensità di lavaggio modificando la durata del programma, a seconda del grado di sporcizia dei tessuti (disponibile solo su alcuni programmi, come indicato nella tabella dei medesimi).
Rapid (E) - Il pulsante si attiva quando si seleziona il programma RAPID (14' / 30' / 44') sulla manopola e permette di selezionare una delle tre durate indicate, a seconda del tipo di tessuto.
Protezione bambini (F + G)
- Premendo contemporaneamente i pulsanti "SELEZIONE TEMPERATURA" e "VELOCITÀ CENTRIFUGA" per circa 3 secondi, la macchina consente di bloccare i tasti. In questo modo è possibile evitare di introdurre variazioni accidentali o indesiderate qualora un pulsante del display venga premuto accidentalmente durante un ciclo. Il blocco dei tasti viene annullato semplicemente premendo nuovamente contemporaneamente i due pulsanti oppure spegnendo l'apparecchio.
ASSOCIAZIONE DELL'ELETTRODOMESTICO (SU APP)
NOTA: La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. (La banda a 5 GHz non è consentita).
Scaricare l'app hOn sul proprio dispositivo inquadrando il codice QR riportato di seguito o tramite il link go.haier-europe.com/download-app - Creare il profilo utente (o effettuare il login) e associare l'apparecchio seguendo le istruzioni visualizzate sul display del dispositivo.
Scaricare l'app
A
B
Solo banda 2,4 GHz
C
Seguire le istruzioni per l'associazione D
E
F
ABILITAZIONE DEL CONTROLLO REMOTO
- Chiudere l'oblo e ruotare la manopola portandola nella posizione CONTROLLO REMOTO (Wi-Fi). A quel punto è possibile gestire il prodotto dall'app.
DISABILITAZIONE DEL CONTROLLO REMOTO
- Ruotare la manopola portandola in qualunque posizione diversa da CONTROLLO REMOTO (Wi-Fi), fino a passare per la posizione OFF. In caso di ciclo in corso, quello prosegue. Dall'app è possibile visualizzare lo stato del prodotto, ma non controllarlo.
2.2 - Icone
Spie OPZIONI (1)
Le spie mostrano le opzioni selezionabili tramite il relativo pulsante.
DURATA CICLO (2)
Quando si seleziona un programma, il display visualizza automaticamente la durata del ciclo, che può variare a seconda delle opzioni selezionate.
Spia BLOCCO OBLO (3)
Per motivi di sicurezza l'oblo è parzialmente bloccato durante il ciclo di lavaggio. L'apertura dell'oblo è possibile solo al termine del programma o dopo che il programma è stato annullato correttamente. In caso di livello dell'acqua alto, temperatura dell'acqua elevata e durante la centrifuga non è possibile aprire l'oblo.
Spia KG MODE PLUS (4): (attiva solo su alcuni programmi).
In ogni fase di lavaggio la spia "Kg Mode Plus" permette di monitorare le informazioni relative al carico di biancheria presente nel cestello e, nei primi minuti di lavaggio:
- regola la quantità di acqua necessaria;
- determina la durata del ciclo di lavaggio;
- controlla il risciacquo in base al tipo di tessuto selezionato da lavare;
- adatta il ritmo di rotazione del cestello al tipo di tessuto da lavare; riconosce la presenza di una quantità eccessiva di schiuma di sapone e, se necessario, regola la quantità di acqua di risciacquo.
- regola la velocità di centrifuga in base al carico, evitando eventuali sbilanciamenti.
Spia BLOCCO TASTI (5): La spia indica che i tasti sono bloccati.
Spia Wi-Fi (6): Sui modelli dotati di Wi-Fi, indica lo stato della connessione. L'indicatore può presentarsi:
Spia della temperatura di lavaggio (7)
Spia della velocità di centrifuga (8)
Questa spia indica la durata del programma selezionato, che è possibile ridurre o omettere tramite il pulsante appropriato.
3. Programmi
Si
Si, premendo il pulsante
Opzionali
No
(1)
Scomparto detersivo per:
Detersivo
Addolcitore o prodotto per trattamento
Prelavaggio
| PROGRAMMA | (Max)(vedere pannello di controllo) | ( MAX) | DETERGENTE | PRELAVAGIO | EXTRARISCIACQUO | ANTIPIEGA | LIVELLO MACCHIE | PARTENZA RITARDATA | |
| 5kg | 5,5kg | 6kg | 6,5kg | 7kg | 7,5kg | 8kg | 8,5kg | 1 o 2 | | |
| COTONE | 55,566,577,588,590° | | ● | ● | (●) | ○ | ○ | / | | |
| ECO40-60 | ECO 40-60 | 55,566,577,588,560° | | ● | ● | // / | ○ | ○ | | | |
| LANA & A MANO | 1111112230° | | ● | ● | / o | ○ | / o | | | |
| 20°C | 20°C | 55,566,577,588,520° | | ● | ● | ○ | ○ | ○ | | | |
| SINTETICIECOLORATI | 2,52,533,53,54460° | | ● | ● | (●) | ○ | ○ | ○ | | |
| SCARICO &CENTRIFUGA | - | - | - | - | - | - | - | - | - | | | // // / | ○ | | | | |
| RISCIAICQUO | - | - | - | - | - | - | - | - | - | △ | ● | // // / | ○ | | | | |
| FITNESS CARE | 22222,52,52,52,540° | | ● | ● | / o | ○ | / o | | | |
| SOFT CARE | 22222,52,52,52,540° | | ● | ● | // // / | ○ | | | | |
| STEAM CARE | 55,566,577,588,540° | | ● | ● | / o | // / o | | | | |
| ALLERGY CARE 60° | 2,52,533,53,54460° | | ● | ● | / o | // / o | | | | |
| RAPID CARE 14' | 1111111,51,540° | | ● | ● | / o | / o | ○ | ○ | | |
| 11,5222,52,52,52,540° | | ● | ● | / o | / o | ○ | ○ | | |
| 33333,53,53,53,540° | | ● | ● | / o | / o | ○ | ○ | | |
| ALL IN ONE 59' | 55,566,577,588,540° | | ● | ● | / o | // / o | | | | |
| + | EXTRA CARE | 2,52,533,53,54430° | | ● | ● | / o | // / o | | | | |
| CONTROLLO REMOTO (Wi-Fi)Posizione da selezionare quando si desidera abilitare il controllo remototramite l'app (via Wi-Fi). | |
3.1 - Descrizione dei programmi
| COTONE | Questo programma è adatto per lavare capi in cotone colorati a 40°C o per garantire il massimo grado di pulizia per il lavaggio di capi resistenti in cotone a 60°C o 90°C. La centrifuga finale è alla massima velocità per una completenesse dell'accua. |
| ECO
40-60 | ECO 40-60 | Il programma ECO 40-60 è in grado di lavare insieme, nell'esterile cico, capi in cotone con un livello di sporco normale dichiarati lavabili a 40 o 60°C. Questo programma viene utilizzato per valutare la conformità con la legislazione UE sulla progettazione ecocompatibile (progettazione di prodotti ecocompatibili). |
| LANA & A MANO | Programma che esegue un ciclo di lavaggio dedicato ai tessuti di lana che possono essere lavati in lavatrice, ai capi da lavare a mano o ai capi di biancheria in seta o la cui etichetta specifica "Lavare come Seta". |
| 20°C | 20°C | Questo programma innovativo consente di lavare insieme tessuti e colori diversi, come cotone, sintetici e tessuti misti a soli 20°C e fornisce excellenti prestazioni di lavaggio. Il consumo di questo programma è parl a circa il 40% del consumo di un lavaggio tradizione per capi in cotone a 40°C. |
| SINTETICIE COLORATI | Questo programma permette di lavare insieme tipi di tessuto diversi e colori diversi. Il movimento di rotazione del cestello e i livelli dell'accua sono ottimizzati, durante la fase sa di lavaggio che di risciacquo. L'accurata azione di centrifuga garantisce una ridotta formazione di pieghe nei tessuti. |
| SCARICO & CENTRIFUGA | Il programma completa lo scarico e una centrifuga massima. è possible eliminare o ridurre la centrifuga tramite il pulsante CENTRIFUGA. |
| RISCIACQUO | Questo programma esegue 3 risciacqui con una centrifuga intermedia (chécouldessere ridotta o escludu utilizzato l'apposito tasto). Viene utilizzato per il risciacquo di qualsiassi tipo di tessuto, ad esempio dopo un lavaggio effettuito a mano. |
| 7 | FITNESS CARE | La perfetta combinazione di tempo e prestazioni. Creato per eliminare lo sporco dai capi sportivi e dall'abbilamento sportivo. Un lavaggio a bassa temperatura consigliato per piccoli carichi di capi sintetici. |
| SOFT CARE | Sviluppato per trattare i capi delicati,Questo programma lava a bassa temperatura in 59 minuti. Un risciacquo prolongato e profondo nutre le fibre dei tessuti. |
| STEAM CARE | Questo programma utilizza un trattamento a videore le pieghe e raggiungere il grado di umicità ideale per una stiratura più agevole. Tramite il pulsante è possible selezionare tre diversi livelli di intensità pensati per capi asciutti o bagnati e in funzione del tipo di tessuto. |
| ALLERGY CARE 60° | Questo programma consente di pulire a fondo tutti capi in cotone, igienizzando ed eliminando batteri. è un ciclo di lavaggio ad alta temperature delle ottime prestazioni. Consigliato per piccoli carichi. |
| RAPID CARE
14'- 30' - 44' | Risparmiareenza scendere a compromessi! Questo nuovo programma può essere utilizzato per ottenere ottimi risultati risparmando acqua, energia, detersivo e tempo. Questa opzione lava a una temperatura media, adatta a qualunque tipo di tessuto. Consigliato per piccoli carichi e capi molto sporchi. |
| ALL IN ONE 59' | Questo programma consente di lavare insieme tessuti diversi come cotone, sintetrici e misti in soli 59 minuti utilizzato la lavatrice a piano carico a una temperatura di 40°C (o inferiore). Questo programma è particolaremente adatto ai tessuti leggermente sporchii. |
| + | EXTRA CARE | Questo nuovo programma può essere utilizzato per lavare insieme capi di diversi tessuti e colori che non stingono stati alterarne l'aspetto e la struttura originali. La perfetta emulsione di acqua e detersivo garantisce la massima cura dei capi con prestazioni di lavaggio ottimali a una temperatura di 30°C. |
4. Uso quotidiano
- Collegare la lavatrice all'alimentazione elettrica e all'attacco idrico (vedere capitolo Installazione nel Manuale utente).
- Preparazione del bucato: separare i vestiti in base al tessuto (cotone, sintetici, lana o seta ecc.) e al grado di sporco. Controllare le etichette sul capo. Separare i vestiti bianchi da quelli colorati. Svuotare le tasche da oggetti come chiavi, monete, ecc. e rimuovere gli oggetti decorativi più duri.
- Inserire la biancheria pezzo per pezzo evitando sovraccarichi (verificare la diversa capacità di carico massima a seconda del programma). Chiudere l'oblò con cautela. Assicurarsi che nessun capo rimanga impigliato.
- Selezionare il detersivo e l'ammorbidente (se necessario) e versarli negli appositi scomparti del dispenser.
Aprire il cassetto del dispenser: sono visibili i seguenti componenti (Fig. 4.1):
- Lo scomparto 1 per il detersivo in polvere.
- Lo scomparto 2 per il detersivo liquido.
- Lo scomparto per ammorbidenti, agenti profumanti e additivi speciali come amido, azzurrante e così via.
Per raccomandazioni sul tipo di detersivo adatto alle varie temperature di lavaggio, fare riferimento al manuale del detersivo (vedere).
- Selezionare un programma ruotando la manopola, scegliendo quello più adatto in base ai capi caricati. Il display mostrerà il nome del programma, le opzioni principali e la durata stimata.
- Aggiungere o rimuovere opzioni e modificare i parametri in base alle esigenze.
- Premere il pulsante Avvio/Pausa per avviare il programma.
- Una volta terminato il ciclo, sul display compare l'indicazione "FINE". Spegnere la lavatrice ruotando il selettore alla posizione OFF. Togliere la biancheria il prima possibile per evitare che si formino pieghe, cattivi odori e batteri.
5. Cura e manutenzione
5.1 - Pulizia generale della macchina
- Scollegare la macchina durante la pulizia e la manutenzione.
- Utilizzare un panno morbido con sapone liquido per pulire la scocca della macchina e le parti in gomma. Non utilizzare prodotti chimici organici o solventi corrosivi.
5.2 - Pulizia del filtro della pompa
Si consiglia di pulire il filtro della pompa una volta al mese.
Spegnere e scollegare la macchina e aprire il coperchio sul fondo dell'apparecchio. Preparare un contenitore piatto per raccogliere l'acqua di infiltrazione.
- Estrarre il tubo di scarico e tenerne l'estremità sopra il contenitore e aprirlo.
- Una volta completato lo scarico, chiudere il tubo di scarico e reinserirlo nella macchina.
- Svitare e rimuovere in senso antiorario il filtro della pompa e pulirlo con attenzione. Riposizionare il filtro nella macchina e chiuderlo accuratamente.

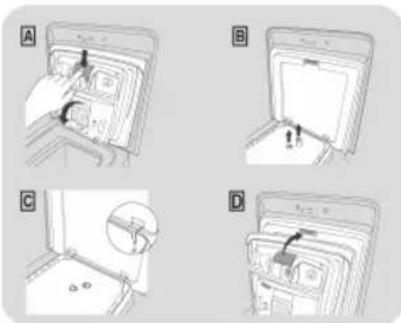

5.3 - Pulizia del dispenser del detersivo e dei suoi scomparti
Fare sempre attenzione che non siano presenti residui di detersivo. Pulire regolarmente il cassetto:
- Premere il pulsante (A).
- Tenere premuto il pulsante e ruotare il dispenser del detersivo verso l'esterno. Rimuovere il dispenser e pulirlo.
- Si consiglia di rimuovere tutto il detersivo residuo presente negli scomparti, per evitare accumuli che possono causare intasamenti, limitando il flusso di acqua dal dispenser al cestello.
- Sfilare ed estrarre il/i pozzetto/i (B) presente/i nella parte posteriore del dispenser e pulirlo/i accuratamente. Rimuovere tutti gli eventuali residui solidi che possono ostruire i fori degli scomparti.
5.4 - Pulizia del cestello
Rimuovere gli oggetti lavati accidentalmente, soprattutto le parti metalliche come spille, monete, ecc. dal cestello e dalla scanalatura della guarnizione dell'oblo (anello in gomma) perché causano macchie di ruggine e danni. Utilizzare un detergente al cloro per rimuovere le macchie di ruggine. Osservare le avvertenze del produttore del detergente. Non utilizzare oggetti duri o lana d'acciaio per la pulizia. - Dopo la procedura, aprire l'oblo, usare un asciugamano per pulire le macchie e la schiuma attorno alla guarnizione e mantenere puliti l'interno e l'esterno della guarnizione.
Scaricare e leggere il Manuale utente completo online per maggiori dettagli su Cura e manutenzione
