MANUALE UTENTE DW728KN DEWALT

Italiano (tradotto dalle istruzioni originali) 54

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati tecnici

	DW728KN	DW729KN
Potenza assorbita W 2200 4000
Potenza resa W 1820 3300
Tipo 1 1
Tensione	V	230	400
Diametro della lama	mm	350	350
Foro della lama	mm	30	30
Diametro dell'alberino	mm	30	30
Velocità a vuoto, 50 Hz	min^-1	3000	3000
Velocità a carico, 50 Hz	min^-1	2850	2780
Profondità di taglio a 90°	mm	110	110
Capacità a troncare a 0° massima	mm	525	525
Capacità taglio angolato a 45° massima
a destra	mm	365	365
a sinistra	mm	150	150
Profondità di taglio a 45°	mm	75	75
Capacità a troncare a 0° massima	mm	525	525
Capacità taglio angolato a 45° massima
a destra	mm	250	250
a sinistra	mm	270	270
Dimensioni totali (con piedistallo)	cm	181 X 134 X 152	181 X 134 X 152
Adattatore per l'aspirazione delle polveri mm		100	100
Valori per l'aspirazione delle polveri consigliati
Velocità dell'aria al punto
di connessione	m/s	20	20
Portata volumetrica	m^3/h	500	500
Valore del vuoto al punto
di connessione	PA	5000/2400	5000/2400
Porta di aspirazione delle polveri	mm	100	100
Sezione trasversale	cm^2	78,5	78,5
Porta di aspirazione delle polveri	mm	40	40
Sezione trasversale	cm^2	12,6	12,6
Peso	kg	149	149
Tempo di frenata automatica della lama		< 10s	< 10s
Ciclo di lavoro utile	min	1'/1'	1'/3'
Grado di protezione	IP5X	IP5X

Valori totali di vibrazione (somma dei tre valori assiali) calcolati secondo le normative EN 61029-1:

L_ss (pressione sonora)	dB(A)	96	96
K_ss (pressione sonora incertezza)	dB(A)	3,0	3,0
L_ss (pressione sonora)	dB(A)	109	109
K_ss (incertezza potenza sonora)	dB(A)	2,9	2,9

Valori totali di vibrazione (somma dei tre valori assiali) calcolati secondo le normative EN 61029-1:

valore di emissione vibrazioni a_h =	m/s^3	2,0	2,0
lincertezza K =	m/s^3	1,9	1,9

NOTA: I dati indicano i livelli di emissione e pertanto non corrispondono necessariamente a quelli di sicurezza. Poiché vi è correlazione tra i livelli di emissione e quelli di esposizione, non è possibile stabilire con certezza se siano necessarie o meno ulteriori precauzioni. I fattori che influenzano il livello attuale di esposizione degli operatori includono le caratteristiche dell'ambiente di lavoro e altre fonti di rumore, ecc., come ad esempio il numero di macchinari, nonché altri processi contigui. Inoltre i livelli di esposizione consentiti possono variare da paese a paese. Queste informazioni tuttavia, permetteranno all'operatore di valutare al meglio eventuali pericoli e rischi.

Fusibili:

Europa	per apparati da 230 V	16 Ampere, di rete
	per apparati da 400 V	16 Ampere, per fase

Definizioni: istruzioni di sicurezza

Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Evidenzia il rischio di scossa elettrica.

Evidenzia il rischio d'incendio.

Evidenzia bordi taglienti.

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

DW728KN/DW729KN

DEWALT dichiara che i prodotti qui descritti nei "Dati tecnici" sono conformi alle normative:

2006/42/CE, EN 1870-17:2007:

Questi prodotti sono anche conformi alla normativa 2004/108/EC. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

X. Jopman

Horst Grossmann

Vice Presidente Progettazione e Sviluppo Prodotti

AVVERTENZA: per ridurre il rischio di lesioni, leggere il manuale di istruzioni

Istruzioni di sicurezza generali

AVVERTENZA! Durante l'utilizzo di apparati elettrici si devono seguire sempre le precauzioni di base per ridurre il rischio di incendio, scossa elettrica e lesioni personali, compreso quanto segue.

Leggere attentamente tutte le istruzioni prima di iniziare ad azionare questo prodotto, e conservarle.

CONSERVARE IL PRESENTE MANUALE PER RIFERIMENTI FUTURI

1. Mantenere sgombra l'area di lavoro.

Ambienti e banchi di lavoro disordinati favoriscono lesioni personali.

1. Valutare l'ambiente in cui si lavora.

Non lasciare l'apparato sotto la pioggia. Non utilizzare l'apparato in ambienti bagnati o umidi. Illuminare bene l'area di lavoro (250 - 300 Lux). Non utilizzare l'apparato quando c'è rischio di causare incendi o esplosioni, per esempio in presenza di liquidi e gas infiammabili.

1. Proteggersi da scosse elettriche.

Evitare il contatto con superfici collegate con la terra (per esempio tubature, termosifoni, fornelli e frigoriferi). Durante l'impiego in condizioni estreme (per esempio elevata umidità, produzione di sfridi metallici, ecc.) la sicurezza elettrica può essere aumentata inserendo un trasformatore di isolamento o un interruttore salvavita (FI).

1. Tenere altre persone a distanza.

Non consentire ad altre persone non autorizzate, in particolare a bambini, di toccare l'apparato o il cavo di prolunga, e tenerli a distanza dall'area di lavoro.

1. Riporre gli apparati non utilizzati.

Quando non utilizzati, gli apparati vanno riposti in luogo asciutto e chiuso a chiave, fuori dalla portata dei bambini.

1. Non forzare l'apparato.

L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto previsto.

1. Utilizzare l'apparato adeguato.

Non forzare piccoli apparati o accessori per lavori che richiederebbero apparecchiature professionali. Non utilizzare apparati per scopi non previsti; ad esempio non utilizzare le seghe circolari per tagliare rami o tronchi.

1. Indossare vestiario adeguato.

Evitare abiti lenti o catenine perché possono restare impigliati nelle parti in movimento. Per lavori all'esterno, si consiglia di indossare calzature antiscivolo. Raccogliere i capelli lunghi con una copertura per trattenerli.

1. Indossare abbigliamento di protezione adeguato.

Indossare sempre occhiali di sicurezza. Indossare una mascherina antipolvere se con la lavorazione si producono polveri o schegge volatili. Se le schegge sono troppo calde, indossare anche un grembiule resistente al calore. Indossare sempre protezioni acustiche. Indossare sempre un casco di sicurezza.

1. Collegare l'attrezzatura per l'aspirazione delle polveri.

Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente.

1. Non utilizzare il cavo elettrico in modo improprio.

Non tirare mai con forza il cavo elettrico per disinserirlo dalla presa. Tenere il cavo elettrico lontano da fonti di calore, olio e bordi taglienti. Non trasportare mai l'apparato sostenendolo con il cavo elettrico.

1. Bloccare il pezzo da tagliare.

Se possibile utilizzare le pinze o la morsa per tenere fermo il pezzo da tagliare. Risulta più sicuro rispetto all'utilizzo delle mani e permette di averle libere per azionare l'apparato.

1. Non sporgersi.

Mantenere sempre una buona stabilità al suolo ed equilibrio.

1. Prestare cura agli apparati.

Tenere gli utensili da taglio affiliati e puliti per prestazioni migliori e sicure. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente gli apparati e se danneggiati farli riparare da un centro di assistenza autorizzato. Tenere le impugnature asciutte, pulite, e prive di olio e grasso.

1. Scollegare gli apparati.

Se non utilizzati, prima degli interventi di manutenzione e di sostituzione di accessori come lame, punte e utensili da taglio, scollegare l'apparato dall'alimentazione.

1. Rimuovere le chiavi e altri utensili per la regolazione.

Prendere l'abitudine di controllare sempre che chiavi e altri utensili siano disinseriti, prima di utilizzare l'apparato.

1. Evitare avvii involontari.

Non trasportare l'apparato tenendo il dito sull'interruttore. Prima di inserire la presa elettrica, assicurarsi che l'interruttore sia spento (OFF).

1. Utilizzare cavi di prolunga previsti per esterni.

Prima dell'utilizzo, controllare il cavo di prolunga e se danneggiato sostituirlo. Quando l'apparato viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni e dotati di apposito contrassegno.

1. Evitare di distrarsi.

Prestare attenzione a ciò che si sta facendo. Usare buon senso. Non utilizzare l'apparato quando si è stanchi o sotto l'effetto di droghe o alcool.

1. Verificare le parti danneggiate.

Prima di utilizzare l'apparato, verificare la sua integrità e quella del cavo per assicurarsi che funzioni correttamente ed esegua le funzioni previste. Verificare l'allineamento e l'intralcio delle parti in movimento, rottura dei componenti, montaggio e ogni altra condizione che possa influire sul funzionamento. Una protezione o altri componenti danneggiati devono essere correttamente riparati o sostituiti presso un centro di assistenza autorizzato se non diversamente indicato nel presente manuale di istruzioni. Far sostituire qualsiasi interruttore danneggiato o difettoso presso un centro di assistenza autorizzato. Non utilizzare l'apparato se l'interruttore non ne permette l'accensione o lo spegnimento. Evitare di riparare autonomamente l'apparato.

AVVERTENZA! L'utilizzo di qualsiasi accessorio o attacco o l'esecuzione di qualsiasi operazione con il presente apparato per scopi diversi da quanto raccomandato nelle istruzioni, comporta rischio di lesioni personali.

1. Far riparare l'apparato esclusivamente da personale qualificato.

Questo apparato è conforme alle principali norme di sicurezza. Le riparazioni dovrebbero essere eseguite solo da personale qualificato che utilizza parti di ricambio originali, in caso contrario ciò potrebbe comportare pericoli considerevoli per chi lo utilizza.

Norme di sicurezza aggiuntive per le squadratrici radiali

- Proteggere l'alimentazione di tensione con un fusibile adatto o un interruttore di circuito.

- Tenere le guide di supporto del braccio e i supporti situati sul carrello puliti e privi di grasso.

- Prima di accendere la squadratrice, assicurarsi che la battuta sia al suo posto. La lama non deve venire a contatto con il materiale prima che si agisca sull'impugnatura.

- Installare sempre la protezione per le dita sopra la battuta fissata o 3 mm sopra la superficie del materiale da tagliare, di qualsiasi altezza.

- Verificare periodicamente che le regolazioni siano precise e impostate come necessario.

- Assicurarsi che la lama ruoti nella direzione corretta e che i denti siano puntati verso la battuta.

- Prima dell'utilizzo, assicurarsi che le manopole di blocco siano strette.

ITALIANO

• Non azionare l'apparato senza che le protezioni siano in posizione.

- Se non utilizzato, proteggere la lama della squadratrice utilizzando l'apposita protezione.

- Quando non utilizzato, quando si effettua la sostituzione delle lame o interventi di manutenzione, staccare l'apparato dall'alimentazione elettrica.

- Utilizzare sempre lame adeguate e affiliate fabbricate secondo le nome EN847-1 e con un angolo di taglio di +/- 5 mm.

- Non utilizzare mai le lame della squadratrice se la velocità massima indicata è inferiore a quella di rotazione dell'alberino.

• Non utilizzare lame in acciaio super rapido HSS.

- Il diametro consigliato per la lama è indicato nei dati tecnici.

- Non inserire niente nella ventola del motore che possa trattenere l'alberino motore.

- Prima dell'utilizzo, assicurarsi che i dispositivi di protezione, arresto, ritorno automatico e blocco funzionino correttamente. Non utilizzare l'apparato se questi dispositivi sono difettosi.

- Quando si tagliano pezzi rotondi, utilizzare SEMPRE la maschera o il prisma per evitare che il pezzo da tagliare ruoti.

- Non applicare una forza eccessiva durante l'operazione di taglio. (Lo stallo completo o parziale del motore può causare gravi danni). Prima di tagliare far raggiungere al motore la massima velocità.

• Non sollevare l'apparato dal piano di lavoro.

• Non tagliare metalli ferrosi, non ferrosi o muratura.

• Non lubrificare le lame dell'apparato mentre è in funzione.

- Non avvicinare mai le mani alla lama quando la squadratrice è collegata all'alimentazione.

- Non mettere le mani dietro o attorno alla lama, quando è in funzione.

- Porre le mani a non meno di 150 mm dalla lama durante le operazioni di taglio.

• Non utilizzare lame danneggiate o lesionate.

- Sostituire la battuta se danneggiata e/o se non fornisce un supporto adeguato. La battuta deve essere sostituita periodicamente.

- Garantire SEMPRE la sicurezza di utilizzo. La squadratrice radiale deve essere fissata al pavimento con bulloni di diametro di 8 mm e con una lunghezza minima di 80 mm.

AVVERTENZA! Quando si tagliano pezzi rotondi è necessario bloccarli in direzione opposta a quella di rotazione utilizzando la maschera o il supporto.

- Non utilizzare l'apparato in luoghi in cui la temperatura può raggiungere i -5^ o 40^ C. La temperatura ideale è di 20^ C.

- Gli operatori devono essere informati sui fattori che determinano l'esposizione al rumore (ad esempio l'utilizzo della lama della squadratrice è progettata per ridurre il rumore emesso e la manutenzione dell'apparato). Segnalare eventuali disfunzioni dell'apparato, incluse protezioni o lame, non appena vengono rilevate. Assicurarsi che l'operatore sia stato adeguatamente addestrato su utilizzo, regolazione e funzionamento dell'apparato.

- Quando si taglia il legno, collegare l'apparato a un dispositivo per la raccolta delle polveri. Prendere sempre in considerazione i fattori che influenzano l'esposizione alle polveri come:

- il tipo di materiale da lavorare (il truciolato produce più polveni rispetto al legno).

- la corretta regolazione della squadratrice.

- l'adeguata regolazione dei dispositivi locali per l'estrazione delle polveri così come le cappe, i pannelli di protezione e i piani inclinati.

- Indossare sempre i guanti quando si esegue la manutenzione dell'apparato, si maneggiano pezzi ruvidi o si sostituisce la lama.

- Se si verifica un guasto all'alimentazione elettrica con l'apparato acceso ma inattivo, rilasciare immediatamente l'impugnatura e assicurarsi che la testa della sega torni automaticamente nella sua posizione di riposo.

AVVERTENZA! Il cablaggio elettrico difettoso deve essere sostituito immediatamente.

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l'unità e staccarla dall'alimentazione

prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Accertarsi che l'interruttore sia su OFF. Un avviamento accidentale potrebbe causare infortuni.

- Segnalare il guasto e contrassegnare la macchina in modo adeguato in modo da impedire ad altre persone di utilizzare la macchina difettosa.

- Se la lama della sega è bloccata a causa di una forza di alimentazione anormale durante il taglio, spegnere la macchina e scollegarla dalla presa di corrente. Rimuovere il pezzo da lavorare e assicurarsi che la lama della sega sia libera di muoversi. Accendere la macchina e avviare una nuova operazione di taglio con una forza di alimentazione ridotta.

Rischi residui

I rischi seguenti sono intriseci all'utilizzo di queste squadratrici radiali:

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione dei dispositivi di sicurezza, alcuni rischi residui non possono comunque essere evitati.

Questi sono:

- lesioni causate dal toccare le parti rotanti.

- Menomazioni uditive.

- Rischio di infortuni causati dalle parti scoperte della lama in rotazione.

- Rischio di lesioni quando si sostituisce la lama.

- Rischio di schiacciarsi le dita quando si aprono le protezioni.

- Pericoli per la salute causati dall'inalazione delle polveri prodotte quando si sega il legno, specialmente quello di quercia, faggio e MDF.

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

Quando il cavo di alimentazione è danneggiato, scollegare immediatamente la presa dall'alimentazione.

Scollegare sempre la presa prima di effettuare qualsiasi regolazione o eseguire interventi di riparazione/manutenzione.

Contenuto della confezione

La confezione contiene:

1 squadratrice radiale parzialmente assemblata

2 strisce del piano (1 destra, 1 sinistra)

2 battute (1 destra, 1 sinistra)

2 piani di prolunga (1 destro, 1 sinistro)

DW728KN: 1 scatola interruttore con freno elettronico

DW729KN: 1 scatola interruttore con freno elettronico, protezione da sovraccarico e interruttore-sezionatore principale

1 copertura protettiva per le polveri

1 confezione contenente:

1 piedistallo

(4 gambe, 1 manovella per la regolazione dell'altezza, 3 M8 x 25)

1 manuale d'istruzioni

1 disegno con viste esplose

3 confezioni skinpack

1 confezione skinpack contenente:

12 rondelle piane D10

12 dadi M10

12 viti a brugola M10 x 20

confezione skinpack contenente:

4 supporti triangolari (2 destra, 2 sinistra)

4 supporti diritti

6 inserti di legno

10 bulloni M8 x 25 (in alluminio)

19 bulloni M8 x 20

3 rondelle D8 (diametro esterno da 24 mm)

26 rondelle piane D8

27 dadi M8

confezione skinpack contenente:

1 inserto di gomma

6 chiavi esagonali (3, 4, 5, 6, 8 e 10 mm)

1 chiave a pioli

3 chiavi a tubo (10, 13 e 17 mm)

• Verificare eventuali danni all'apparato, ai componenti o agli accessori, che possano essere avvenuti durante il trasporto.

- Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

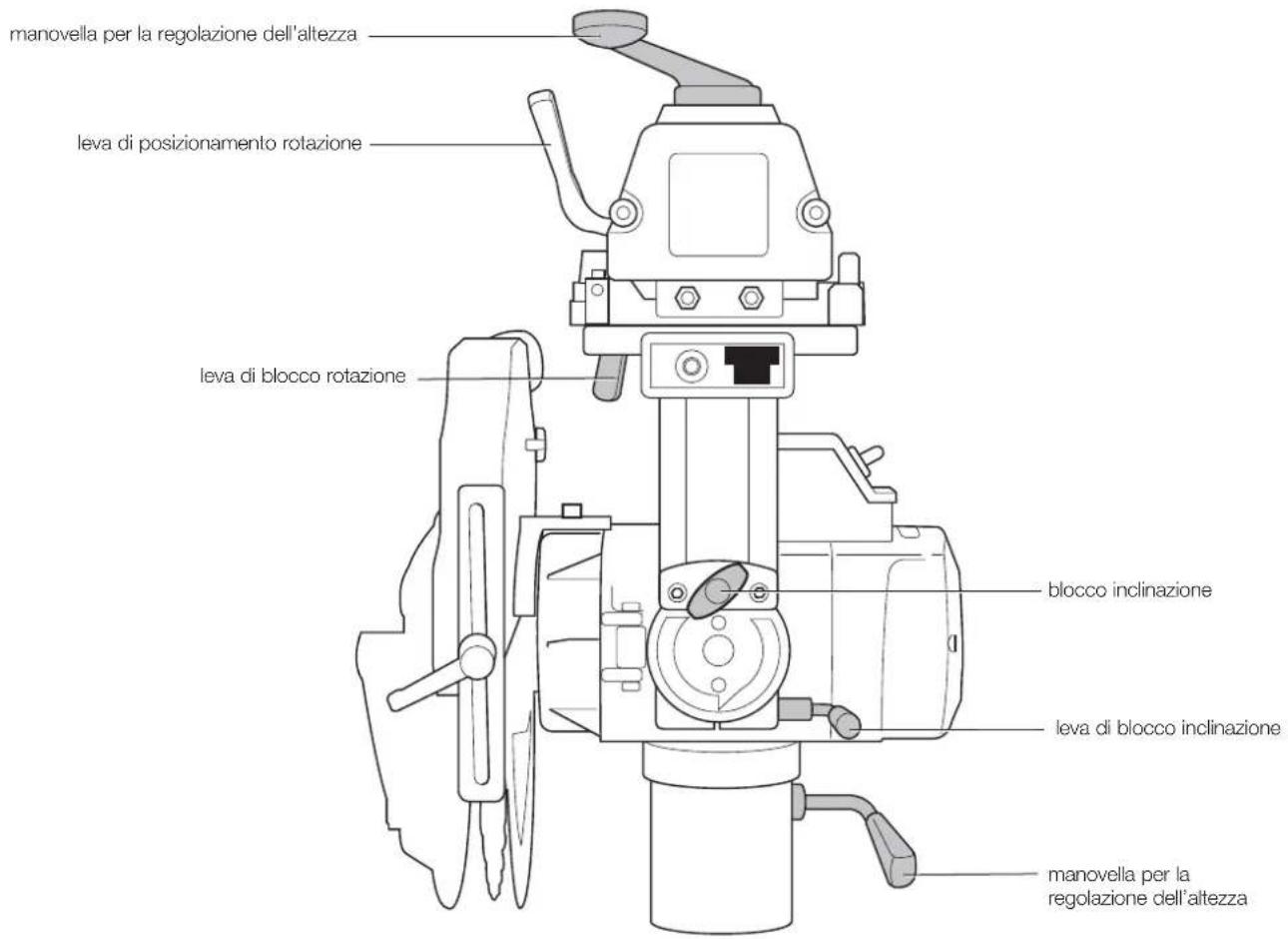

Descrizione (fi g. 1)

AVVERTENZA: non modificare l'apparato o alcuna parte di esso. Si possono causare danni o lesioni personali.

a. Interruttore ON/OFF (acceso/spento)
b. Impugnatura
c. Protezione anteriore
d. Protezione inferiore
e. Piano superiore fisso

f. Scatola interruttore

g. Gamba

h1. Battuta sinistra (piccola)
h2. Battuta destra (grande)

i. Copertura protettiva per le polveri
j. Leva di posizionamento rotazione
k. Leva di blocco rotazione
I. Manovella per la regolazione dell'altezza

m. Braccio radiale

n. Tappo terminale
o. Cavo
p. Scarico per le polveri
q. Gruppo forcella

r. Motore

s1. Striscia sinistra del piano
s2. Striscia destra del piano
t1. Prolunga sinistra del piano
t2. Prolunga destra del piano

u. Scala di smussatura
v. Gruppo carrello
w. Sezionatore (DW729KN)

UTILIZZO PREVISTO

La squadratrice radiale è stata progettata per il taglio professionale del legno. Questo apparato ad alta precisione può essere facilmente e rapidamente adattato per tagli a troncare, bisellatura e taglio angolato. Per una sicurezza ottimale, tutti i comandi principali sono dotati di un fermo e di un dispositivo di blocco. Vedere anche la scheda di riferimento rapido situata alla fine della sezione. Questa squadratrice è

progettata per essere utilizzata con una lama da 350 mm di diametro, con filo in carburo.

NON utilizzare in luoghi bagnati o in presenza di liquidi o gas infiammabili.

La squadratrice radiale è un apparato professionale.

NON consentire ai bambini di entrare in contatto con l'apparato.

Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che l'alimentazione corrisponda alla tensione della targhetta.

Se il cavo di alimentazione è danneggiato deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DEWALT.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso dell'apparato (vedere i dati tecnici). Se si utilizza un cavo in bobina, srotolarlo completamente. La lunghezza massima del cavo è di 30 m.

SOLO APPARATI A SINGOLA FASE

Utilizzare un cavo di prolunga tripolare omologato, adatto alla spina elettrica dell'apparato (vedere i dati tecnici). La dimensione minima del conduttore deve essere di 1,5 mm ^2 .

SOLO APPARATI TRIFASE

Assicurarsi che il cavo sia dotato di spina industriale CEE 16A/ accoppiatore conforme alle norme IEC 60309.

Cadute di tensione

I picchi di corrente causano cadute di tensione di breve durata. In condizioni anomale di alimentazione, altri strumenti potrebbero essere compromessi.

Se l'impedenza elettrica è inferiore a 0,25 Ω, è improbabile che si verifichino problemi.

Le prese utilizzate per questo apparato devono essere dotate di fusibili da 16 Ampere inerti.

MONTAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l'unità e staccarla dall'alimentazione

prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Assicurarsi che l'interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

AVVERTENZA: Per prestazioni ottimali della squadratrice, è fondamentale seguire le procedure descritte nei seguenti paragrafi.

Impostazioni

MONTAGGIO DELLA MANOVELLA PER LA REGOLAZIONE DELL'ALTEZZA (FIG. 1, 2, 3)

1. Portare il braccio alla posizione centrale.
2. Abbassare la leva di posizionamento rotazione (j) come illustrato (fig. 2).
3. Serrare la leva di blocco rotazione (k).
4. Inserire la manovella per la regolazione dell'altezza (l) nella colonna (x) come illustrato, finché la manovella non si inserisce nel dado della colonna.
5. Ruotare la manovella per la regolazione dell'altezza in senso orario fino a inserirla completamente (fig. 3).
6. Allineare la scala di angolazione (yy) all'indicatore (xx) e serrare le tre viti (bb) all'interno della manovella per la regolazione dell'altezza con una chiave esagonale da 6 mm.
7. Sollevare la manovella per la regolazione dell'altezza abbastanza in alto da creare una distanza che permetta di rimuovere gli elementi situati sotto al motore.

ITALIANO

ASSEMBLAGGIO DEL PIEDISTALLO (FIG. 1, 4)

I componenti del piedistallo e gli elementi di fissaggio sono contenuti in una confezione separata.

1. Rimuovere tutti i componenti dalla confezione.
2. Bloccare il braccio con la leva di blocco rotazione (k).
3. Inclinare attentamente l'apparato reggendolo dal nottolino fino a che la colonna non tocchi il pavimento.
4. Posizionare un pezzo di legno (y) sotto il bordo del tavolo (fig.4).
5. Assemblare le gambe (g) come illustrato utilizzando i dadi, bulloni e le rondelle piane in dotazione.
6. Serrare fermamente tutti gli elementi di fissaggio.
7. Inclinare la parte assemblata in posizione verticale.

AVVERTENZA: l'apparato deve sempre trovarsi in posizione piana e stabile.

IMPORTANTE: per sollevare e abbassare la parte assemblata può essere necessario farsi aiutare.

MONTAGGIO DEL PIANO DI PROLUNGA (FIG. 1, 5–12)

La figura 5 mostra la corretta posizione dei supporti triangolari. È possibile montare i supporti utilizzando bulloni M8 x 20 e i dadi corrispondenti nonché con le rondelle piane D8 anteriormente, e non posteriormente.

1. Montare i supporti triangolari (z) con il lato piatto del supporto rivolto verso l'operatore.
2. Montare i supporti diritti (aa) sul lato piatto del supporto triangolare (z).
3. Inserire le due prolunghe del piano (t) nei supporti con bulloni M8 x 25, rondelle e dadi (fig. 6).
4. Serrare fermamente tutti gli elementi di fissaggio.
5. Verificare che le prolunghe del piano siano alla stessa altezza del piano superiore fisso e stringere saldamente a mano i bulloni.

AVVERTENZA: le prolunghe del piano e il piano superiore fisso DEVONO trovarsi alla stessa altezza.

1. Porre i 3 inserti nella battuta piccola sinistra (h1) e 3 in quella grande destra (h2) (fig. 7).

2. Allineare gli inserti della battuta sinistra con i rispettivi fori sullo stesso lato del piano superiore fisso e premerli con forza contemporaneamente (fig. 8).

3. Ripetere l'operazione con la battuta destra.

4. Allineare la striscia sinistra del piano posteriore (s1) con gli inserti della battuta sinistra e premerli con forza contemporaneamente (fig. 9). Serrare il morsetto del piano (ee) con la chiave a tubo (fig. 10).

5. Inserire una vite M8 x 25 e una rondella D8 nella striscia posteriore sinistra del piano e serrare saldamente (fig. 11, 12).

6. Ripetere l'operazione per la striscia destra del piano posteriore.

MONTAGGIO DELLA COPERTURA PROTETTIVA PER LE POLVERI (FIG. 13, 14)

1. Inserire l'attacco per le polveri dietro la base della colonna.
2. Inserire 3 viti M8 x 16 e rondelle D8 nei fori dell'attacco per le polveri e della base.
3. Serrarli tutti con 3 dadi M8 utilizzando una chiave a tubo da 13 mm e aprire con la chiave.

MONTAGGIO DEL SUPPORTO DEL CAVO (FIG. 15, 16)

1. Rimuovere la vite a croce (ff).
2. Montare il supporto del cavo (gg) e reinserire la vite a croce.
3. Rimuovere la fascetta del cavo (ii) situata sul braccio e rimontarla tenendo i cavi in posizione.

AVVERTENZA: permettere al braccio di muoversi in direzione sia verticale che orizzontale.

MONTAGGIO DELLA SCATOLA INTERRUTTORE (FIG. 17)

DW728KN

La scatola interruttore (f) è montata direttamente sul lato destro della base. La scatola interruttore contiene anche un freno elettronico e la protezione da sovraccarico.

1. Dall'interno della base inserire quattro viti (ss) nella base e nei quattro fori della scatola interruttore.

2. Serrare tutti gli elementi di fissaggio.

DW729KN

La scatola interruttore (f) è montata su un supporto che va inserito sul lato sinistro della gamba utilizzando gli elementi di fissaggio sul supporto. La scatola interruttore contiene anche un freno elettronico, la protezione da sovraccarico e un sezionatore (w).

1. Inserire il supporto nei fori presenti sul lato sinistro della gamba.
2. Serrare tutti gli elementi di fissaggio.

MONTAGGIO DELLA LAMA DELLA SQUADRATRICE (FIG. 1, 18–25)

1. Assicurarsi che la posizione del braccio sia a 0° e sollevare il braccio (m) nella posizione più alta (fig. 1).

2. Inclinare il motore come segue:

a. sbloccare la leva (cc, fig. 18).
b. Tirare in fuori la leva di blocco inclinazione (a4, fig. 19), inclinare la testa del motore (dd) come illustrato per un accesso ottimale (fig. 20) e bloccare con la leva (cc, fig. 21).

1. Allentare la vite della protezione (kk, fig. 22) e sollevare la protezione (d) allontanandola (fig. 23).

2. Tenere la flangia (mm) in posizione con la chiave a pioli (hh) e girare la vite della lama (II) in senso orario utilizzando una chiave esagonale (jj). Rimuovere la vite della lama (II), la flangia estema (mm) e la lama (oo) (fig. 24, 25).

3. Per assemblare la nuova lama ripetere la procedura al contrario.

4. La testa della lama è pronta per effettuare il taglio.

AVVERTENZA: i denti di una lama nuova sono molto affiliati e possono essere pericolosi.

AVVERTENZA: la direzione di rotazione è indicata dalla freccia situata sul motore.

AVVERTENZA: assicurarsi che la rondella del dado dell'alberino sia situata contro la flangia estema.

VERIFICA CHE IL BRACCIO SIA PARALLELO AL PIANO SUPERIORE (FIG. 1, 26)

1. Abbassare la lama (oo) fino a che tocchi appena il piano superiore fisso (e).
2. Rilasciare la leva di posizionamento rotazione (j) e la leva di blocco rotazione (k).
3. Spostare la lama dietro la battuta quindi ruotare il braccio in modo che la lama scorra sul piano superiore per l'intera larghezza.
4. Ripetere l'operazione con la lama posizionata posteriormente e regolare il bullone posteriore se necessario.

VERIFICA CHE LA LAMA SIA PERPENDICOLARE AL PIANO SUPERIORE (FIG. 27–28)

1. Riportare il braccio alla posizione centrale.
2. Posizionare una squadretta di acciaio (rr) contro il corpo della lama (fig. 27).

3. Se è necessaria una regolazione, procedere come segue:
   a. rimuovere disco indicatore di inclinazione (tt, fig. 27) allentando le due viti (uu).
   b. Allentare la vite esagonale (ww).
   c. Allentare i controdadi (v v) sull'altro lato della scala di inclinazione (u) (fig. 28).
   d. Utilizzare una chiave esagonale per regolare le viti non bloccate (pp) finché la lama sia situata contro la squadretta.

4. Serrare fermamente tutti gli elementi di fissaggio.

AVVERTENZA: è fondamentale serrare la vite esagonale centrale.

1. Sostituire il disco indicatore di inclinazione (tt) (fig. 27).

VERIFICA CHE IL TAGLIO A TRONCARE SIA PERPENDICOLARE ALLA BATTUTA (FIG. 29, 30)

1. Bloccare la lama davanti alla battuta (fig. 29).
2. Posizionare una squadretta (rr) su un pezzo di legno e di nuovo contro la battuta in modo che tocchi appena la lama come illustrato.

3. Tirare la lama verso di sé e controllare che questa si muova parallelamente alla squadretta.

4. Se è necessaria una regolazione, procedere come segue:

a. allentare la leva di posizionamento rotazione (j) e rilasciare la leva di blocco rotazione (k) (fig. 30).
b. Allentare le due viti di regolazione (qq).

1. Per regolare il braccio verso sinistra, allentare il perno a destra della leva di posizionamento rotazione (j) e serrare il perno opposto.
2. Per regolare il braccio verso destra, allentare il perno a sinistra della leva di posizionamento rotazione (j) e serrare il perno opposto.
3. Procedere per gradi e controllare la regolazione a ogni grado successivo con le leve (j) e (k) inserite.

AVVERTENZA: non serrare eccessivamente i pemi.

1. Allentare le viti di regolazione (qq).

Assemblaggio della protezione della lama (fi g. 31)

La protezione della lama possiede varie funzioni che offrono le seguenti caratteristiche di sicurezza:

- protezione superiore (c) e protezione posteriore a molla (d) per proteggere completamente la lama.

- Adattatore per l'aspirazione delle polveri (a1).

- Protezione delle dita regolabile (a2) da usare solo per i tagli a troncare.

Verificare che la scala di inclinazione (u) indichi 0° quando è in posizione per effettuare tagli verticali.

Se necessario, allentare le viti (uu) e regolare l'indicatore a 0°.

SCALA DI ANGOLAZIONE (FIG. 3)

Verificare che la scala di angolazione (yy) indichi 0° quando è in posizione per effettuare tagli verticali.

Regolare l'indicatore (xx) su 0° utilizzando la vite (zz).

Il braccio ha impostazioni preimpostate a 45° a sinistra e a destra e a 0°.

FUNZIONAMENTO

Istruzioni per l'uso

AVVERTENZA:

• Osservare sempre le istruzioni e le normative per la sicurezza vigenti.
• Assicurarsi che il materiale da segare sia fissato saldamente al suo posto.
• Applicare solo una pressione delicata sull'apparato e non esercitare pressione laterale sulla lama della squadratrice.
• Evitare i sovraccarichi.

AVVERTENZA:

• Montare la lama appropriata. Non utilizzare lame eccessivamente consumate. La massima velocità di rotazione dell'apparato non deve superare quella della lama della squadratrice.
• Evitare di tagliare pezzi eccessivamente piccoli.
• Lasciare che la lama tagli liberamente. Non forzare.
• Prima di tagliare, far raggiungere al motore la massima velocità.
• Assicurarsi che le manopole di blocco e le leve dei morsetti siano serrate.
• Non azionare l'apparato senza che tutte le protezioni siano in posizione.
  • Non sollevare l'apparato dal piano superiore.
• Verificare sempre che nel piano superiore vi sia una fessura adeguata.
• Fare sempre riferimento alla figura 35 per verificare la posizione e il tipo di battuta.

Per gli utilizzatori nel Regno Unito si ponga attenzione alle

"woodworking machines regulations 1974" e successivi emendamenti.

ACCENSIONE E SPEGNIMENTO (FIG. 1)

L'interruttore ON/OFF della squadratrice radiale offre molteplici vantaggi:

• funzione di rilascio in mancanza di corrente: se dovesse verificarsi un'interruzione nell'alimentazione elettrica per un motivo qualsiasi l'interruttore deve essere appositamente riattivato.
• Dispositivo di protezione dal sovraccarico del motore: in caso di sovraccarico del motore, l'alimentazione al motore verrà interrotta. Se ciò si verifica, lasciare raffreddare il motore per 10 minuti e quindi premere il pulsante di azzeramento posizionato sul motore (solo per il modello DW728KN).

NOTA: Il modello DW729KN è provvisto di una protezione di azzeramento automatico in caso di sovraccarico.

- Dispositivo di arresto: dopo averlo spento, il dispositivo di arresto interromperà il funzionamento della lama entro 10 secondi.

• L'interruttore funziona esclusivamente tenendolo premuto.
• Sezionatore (DW729KN): commutatore rotante manuale per interrompere l'alimentazione all'unità.

Per spegnere l'apparato, premere il dispositivo di azionamento verde (a) situato sull'impugnatura (b). Quando il dispositivo di azionamento viene rilasciato l'apparato smette immediatamente di funzionare.

ESECUZIONE DI UN TAGLIO DI PROVA (FIG. 1)

1. Con la leva di posizionamento rotazione (j) inserita, bloccare anche la leva di blocco rotazione (k) così che la lama sia in posizione per taglio a troncare verticale dritto a 0°
2. Abbassare il braccio fino a che la lama arriva quasi a toccare il piano superiore.
3. Appoggiare il pezzo da lavorare contro il lato frontale della battuta.
4. Accendere l'apparato e abbassare il braccio permettendo alla lama di eseguire una lieve scanalatura sulla superficie del piano.
5. Tirare la lama verso di sé così che tagli una fessura verticale nella battuta in legno e nel pezzo da lavorare.
6. Riportare la lama in posizione di riposo e spegnere l'apparato.
7. Controllare che il taglio sia esattamente a 90° su ciascun piano e regolare, se necessario.

Tagli di base (fi g. 33–36)

AVVERTENZA: i denti di una lama nuova sono molto affiliati e possono essere pericolosi.

TAGLIO A TRONCARE (FIG. 33)

1. Posizionare il braccio radiale ad angolo retto rispetto alla battuta.
2. Inserire la leva di posizionamento rotazione (j) in posizione 0° e stringere la leva di blocco rotazione (k).
3. Abbassare la lama.
4. Regolare la protezione delle clita (a2) in modo da distanziare il pezzo da lavorare.
5. Se non è presente alcuna fessura sul piano superiore, ricavarne una nel modo sopra descritto.
6. Tenere ben saldo il pezzo da lavorare contro la battuta tenendo le dita ben lontane dal percorso di taglio della lama.
7. Accendere l'apparato e fare avanzare lentamente la lama attraverso la battuta e il pezzo da lavorare.
8. Riportare la lama in posizione di riposo e spegnere l'apparato.

TAGLI ANGOLATI (FIG. 34, 35)

1. Rilasciare la leva di posizionamento rotazione (j) e la leva di blocco rotazione (k).
2. Ruotare il braccio fino all'angolazione desiderata sulla scala di angolazione.
3. Per angolazioni a 45° a destra o sinistra, inserire la leva di posizionamento rotazione (j) e bloccare con la leva di blocco rotazione (k).
4. Per angolazioni intermedie, utilizzare esclusivamente la leva di blocco rotazione.
5. Procedere come descritto per i tagli a troncare.

TAGLI INCLINATI (FIG. 33, 36)

1. Posizionare il braccio su 0° come per un taglio a troncare.
2. Sollevare la lama ben al di sopra della superficie del piano.

ITALIANO

1. Rilasciare la leva di blocco inclinazione (a3) e tirare il blocco inclinazione (a4).
2. Inclinare il motore all'angolo desiderato in corrispondenza della scala di inclinazione (u).
3. Per angoli a 45° a destra inserire il blocco inclinazione (a4) e bloccare con la leva di blocco inclinazione (a3)
4. Per angolazioni intermedie, utilizzare esclusivamente la leva di blocco inclinazione.
5. Procedere come per un taglio a troncare verticale.

TAGLIO IN DIAGONALE COMPOSTO (FIG. 35)

Questo tipo di taglio è una combinazione di taglio angolato e di taglio inclinato.

1. Impostare l'angolo di inclinazione desiderato.
2. Ruotare il braccio sulla posizione di rotazione desiderata.
3. Procedere come indicato per tagli angolati.

MANUTENZIONE

Questo apparato DEWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

NOTA: l'arresto meccanico non necessita di assistenza.

IMPORTANTE: sostituire il piano superiore fisso e la battuta se usurati

AVVERTENZA: per ridurre il rischio di lesioni, spegnere l'unità e staccarla dall'alimentazione

prima di installare e rimuovere gli accessori, di regolare o cambiare impostazioni o di fare riparazioni. Assicurarsi che l'interruttore a grilletto sia verso l'esterno. Un avvio accidentale può causare lesioni.

AVVERTENZA: se la lama della squadratrice è consumata sostituirla con una nuova lama affilata.

Lubrifi cazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

Prima dell'uso, esaminare attentamente il portalama superiore, il portalama mobile inferiore e il tubo di estrazione della polvere, per verificarne il corretto funzionamento. Assicurarsi che i trucioli, la polvere o le particelle del pezzo da lavorare non provochino il blocco di una delle funzioni.

Nel caso in cui dei frammenti del pezzo da lavorare rimangano incastrati tra la lama della sega e i portalama, scollegare la macchina dalla corrente elettrica e seguire le istruzioni fornite nella sezione

Montaggio della lama della sega. Rimuovere le parti incastrate e riassemblare la lama della sega.

AVVERTENZA: soffiare via la polvere dall'alloggiamento con aria compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

AVVERTENZA: per ridurre il rischio di lesioni, pulire regolarmente il piano superiore.

AVVERTENZA: per ridurre il rischio di lesioni, pulire regolarmente il sistema di raccolta delle polveri.

Aspirazione delle polveri

AVVERTENZA: collegare sempre un dispositivo di aspirazione delle polveri progettato secondo le norme relative all'emissione delle polveri. La velocità dell'aria del sistema collegato con l'esterno deve essere di 20m/s +/-2m/s. La velocità deve essere misurata presso il tubo di collegamento al punto di attacco con l'apparato collegato ma non in funzione.

Trasporto

Per trasportare l'apparato assicurarsi che la testa della lama sia bloccata in sicurezza. Si informa che il piano non è adatto a sollevare l'apparato. Utilizzare sempre un carrello elevatore per il trasporto. Per sollevare l'apparato in sicurezza, posizionare il carrello elevatore sotto la traversa del piedistallo.

Accessori su richiesta

AVVERTENZA: su questo prodotto sono stati collaudati soltanto gli accessori offerti da DEWALT, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Lama raccomandata DW728 / DW729 - DT4305

Rispetto ambientale

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Smaltirlo tramite la raccolta differenziata.

La raccolta differenziata di prodotti usati e di imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l'inquinamento ambientale e riduce la domanda di materiali grezzi.

Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell'acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto presso un riparatore autorizzato che lo raccoglie per conto di DEWALT.

È possibile individuare il riparatore autorizzato più vicino rivolgendosi all'ufficio DEWALT di zona all'indirizzo indicato nel presente manuale. Altrimenti, è possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito internet: www.2helpU.com.

GARANZIA

DEWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell'utilizzatore professionista o quella della previdenza sociale per l'utente privato non professionista. La garanzia è valida sui territori degli stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA •

Se non è completamente soddisfatto delle prestazioni del suo apparato DEWALT, può semplicemente restituircelo entro 30 giorni, completo come era al momento dell'acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un'usura normale in rapporto al numero di giorni in cui è stato utilizzato e va restituito accompagnato dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA •

Se necessita di manutenzione o assistenza per il suo apparato DEWALT, nei 12 mesi seguenti l'acquisto, ha diritto a ricevere un'assistenza gratuita. Verrà effettuata a titolo gratuito presso un riparatore autorizzato DEWALT. Deve presentare uno scontrino che provi l'acquisto. Sono compresi i costi di manodopera. Sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA •

Se entro 12 mesi dalla data di acquisto il suo prodotto DEWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, DEWALT garantisce la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell'intero apparato a condizione che:

• il prodotto non sia stato utilizzato in modo improprio;
• il prodotto abbia subito una normale usura;
  • non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;
• sia presentato uno scontrino che provi l'acquisto del prodotto.
• il prodotto va restituito come era al momento dell'acquisto con tutti i componenti originali.

Se desidera sporgere un reclamo, la preghiamo di contattare il suo rivenditore o di verificare dove si trova il suo riparatore autorizzato DEWALT più vicino nel catalogo DEWALT o di contattare l'ufficio DEWALT all'indirizzo indicato nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla nostra assistenza post-vencita, nel sito Internet: www.2helpU.com

SCHEDA DI RIFERIMENTO RAPIDO

manovella per la regolazione dell'altezza leva di posizionamento rotazione leva di blocco rotazione blocco inclinazione leva di blocco inclinazione manovella per la regolazione dell'altezza

ZAAG MET ZWENKBARE ARM DW728KN/DW729KN
