BRUKSANVISNING DW728KN DEWALT

Norsk (oversatt fra de originale instruksjonene) 72

EF-overensstemmelseserklæring

MASKINDIREKTIV

DW728KN/DW729KN

DEWALT erklærer, at produkterne beskrevet under "tekniske data" er udformet i overensstemmelse med:

- Hold lejesporene i amen og lejerne på rullehovedsamlingen rene og fri fra fedt.

- Brug ikke maskinen på steder, hvor temperaturen kan nå -5° eller 40°C. Den egnede temperatur er 20°C.

overbelastningsbeskytter og hovedkontaktafbryder

Beskrivelse (fi g. 1)

v. Rullehovedsamling

w. Isoleringskontakt (DW729KN)

TILSIGTET BRUG

1. Sørg for, at armpositionen er ved 0° og hæv armen (m) til den øverste position (fig. 1).
2. Vip motoren som følger:

Du har valgt et DEWALT-verktøy, Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektriske verktoy.

Tekniske data

	DW728KN		DW729KN
Inngangseffekt	W	2200	4000
Utgangseffekt		W		1820
Type	1	1
Spenning		V	230	400
Bladdiameter		mm	350	350
Hull i blad mm			30	30
Spindeldiameter		mm	30	30
Ubelastet hastighet, 50 Hz		min^-1	3000	3000
Belastet hastighet, 50 Hz		min^-1	2850	2780
Kuttdybde ved 90°		mm	110	110
Maks. kappekapasitet ved 0°		mm	525	525
Maks. gjæringssnittskapasitet ved 45°
høyre hånd		mm	365	365
venstre hånd		mm	150	150
Kuttdybde ved 45°		mm	75	75
Maks. kappekapasitet ved 0°		mm	525	525
Maks. gjæringssnittskapasitet ved 45°
høyre hånd		mm	250	250
venstre hånd		mm	270	270
Samlede dimensjoner (med ben)		cm	181 X 134 X 152	181 X 134 X 152
Støvavtrekksadapter		mm	100	100
Anbefalte verdier for støvavsug
Lufthastighet ved tilkoblingspunktet		m/s	20	20
Metrisk volumstrøm		m^3/t	500	500
Vakuumverdi ved tilkoblingspunktet		PA	5000/2400	5000/2400
Utgang for støvavtrekk		mm	100	100
Tverrsnitt		cm^2	78,5	78,5
Utgang for støvavtrekk		mm	40	40
Tverrsnitt		cm^2	12,6	12,6
Vekt		kg	149	149
Automatisk bladbremsetid			< 10s < 10s
Driftssyklus		min	1'/1'	1'/3'
Beskyttelsesnivå			IP5X	IP5X

Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 61029-1:
L_FA	(støytrykknivå)	dB(A)	96	96
K_FA	(lydtrykk usikkerhet)	dB(A)	3,0	3,0
L_WA	(lydeffekt)	dB(A)	109	109
K_WA	(lydeffekt usikkerhet)	dB(A)	2,9	2,9

Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 61029-1:
Utslipssverdi vibrasjon a h =	m/s ^g	2,0	2,0
Usikkerhet K =	m/s ^j	1,9	1,9

MERK: Tallene er utslippsnivåer og er ikke nødvendigvis sikre arbeidsnivåer. Selv om det er en forbindelse mellom utslipps- og eksponeringsnivåene, kan tallene ikke brukes til å bestemme på en pålitelig måte om videre forholdsregler trengs eller ikke. Faktorer som influerer det faktiske eksponeringsnivået for arbeidsstokken inkluderer egenskapene for arbeidsrommet og andre lydkilder, osv. f.eks. antall maskiner og andre nærliggende prosesser. Dessuten kan det lovlige eksponeringsnivået variere fra land til land. Denne informasjonen vil imidlertid sette brukeren av maskinen i stand til å foreta en bedre evaluering av farene.

Sikringer:

Europa	230 V verktøy	16 Ampere, nettspenning
	400 V verkløy	16 Ampere, pr. fase

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan fore til død eller alvorlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som kan fore til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan fore til skader på utstyr hvis den ikke unngås.

Betegner fare for elektrosjokk.

Betegner fare for brann.

Angir skarpe kanter.

EU-samsvarserklæring

MASKINERIDIREKTIV

DW728KN/DW729KN

DEWALT erklærer at de produktene som er beskrevet under "tekniske data" er i samsvar med: 2006/42/EC, EN 1870-17:2007.

Disse produktene er også i samsvar med direktiv 2004/108/EC. For mer informasjon, vennligst kontakt DEWALT på folgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT

H. Jopsmann

Horst Grossmann

visepresident teknikk og produktutvikling

DEWALT, Richard-Klinger-Strasse 11,

D-65510, Idstein, Tyskland

15.06.2009

ADVARSEL: For å redusere skaderisikoen, les brukerhändboken.

Generelle sikkerhetsinstruksjoner

ADVARSEL! Følg alltid grunnleggende sikkerhetsinstruksjoner ved bruk av elektrisk verktøy. Dette for å redusere faren for brann, elektrisk sjokk og personskade, inkludert folgende.

Les all denne informasjonen før du tar i bruk produktet, og ta vare på disse instruksjonene.

TA VARE PÅ DENNE HÅNDBOKEN FOR FRAMTIDIG BRUK

Rotete områder og benker vil fremme personskader.

2. Ta hensyn til arbeidsmiljøet.

Ikke utsett verktøyet for regn. Ikke bruk verktøyet under fuktige eller våte forhold. Ha godt lys på arbeidsområdet (250 - 300 Lux). Ikke bruk verktøyet der det er fare for at det kan forårsake brann eller eksplosjon, f.eks. i nærheten av antennelige væsker og gasser.

3. Beskytt deg mot elektrisk sjokk.

Unngå kroppskontakt med jordede overflater (f.eks. rør, radiatorer, komfyrer og kjoleskap). Dersom verktayet brukes under ekstreme forhold (f.eks. høy fuktighet, under produksjon av metallspon osv.), kan den elektriske sikkerheten bedres ved å sette inn en skilletransformator eller en (FI) skillebryter for jordfeil.

Når verktøyet ikke er i bruk, må det oppbevares på et tørt sted og läses sikkert, utenfor barns rekkevidde.

6. Ikke bruk makt på verktöyet.

Verktøyet vil utføre jobben bedre og sikrere ved den hastigheten det ble konstruert for.

7. Bruk riktig verktøy.

Ikke tving små verktøy til å gjøre jobben til et kraftigere verktoy. Ikke bruk verktøy for andre formål en de er ment til; for eksempel skal ikke sirkelsager brukes til å kutte tømmerstokker eller trekubber.

8. Bruk egnet antrekk.

Ikke bruk løstsittende antrekk eller smykker da dette kan bli fanget opp av bevegelige deler. Vi anbefaler antiskli-fottoy ved arbeid utendørs. Bruk hårnett for å dekke til langt hår.

9. Bruk verneutstyr.

Bruk alltid vernebriller. Bruk ansikts- eller støvmaske hvis arbeidet genererer støv eller kaster ut spon. Dersom disse delene kan være svært varme, må du også bruke et varmebestandig forkle. Bruk hørselsvem hele tiden. Bruk hjelm hele tiden.

10. Koble til en støvoppsamlingsinnretning.

Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret.

Ikke dra i ledningen for å trekke den ut fra stikkontakten. Hold ledningen borte fra varme, olje og skarpe kanter. Bær aldri verktøyet etter ledningen.

12. Sikre arbeidet.

Bruk skruklemmer eller en skruestikke for å holde fast arbeidsstykket hvis mulig. Det er tryggere enn å bruke hendene, og det frigjør begge hendene til å bruke verktøyet.

13. Ikke strekk deg for langt.

Ha godt fotfeste og stå støtt hele tiden.

14. Vedlikehold verktöyet.

Hold skjæreverktøyet skarpt og rent for bedre og tryggere bruk. Følg instruksjonene om smøring og bytte av tilbehør. Kontroller verktøyet regelmessig, og hvis det er skadet må du få det reparert av godkjent serviceverksted. Hold alle håndtakene tørre, rene og uten olje og smørefett.

15. Koble fra verktöyet.

Når verktoyet ikke er i bruk, for vedlikehold eller ved bytte av tilbehørsutstyr som f.eks. blad, bitt og kniver, må verktøyet kobles fra strømtilførselen.

16. Fjern justeringsnøkler og skrunøkler.

Få den vanen å kontrollere at justeringsnøkler og skrunøkler er fjernet fra verktoyet for du tar det i bruk.

17. Unngå utilsiktet oppstart.

Ikke bær verktøyet med en finger på bryteren. Sørg for at verktøyet står i stillingen "av" før du setter i stopslet.

18. Bruk skjøteledninger beregnet for utendørs bruk.

Før bruk må du kontrollere skjøteledningen og bytte den hvis den er ødelagt. Når verktøyet brukes utendørs, må du kun bruke

skjøteledninger som er beregnet for utendørs bruk og merket i henhold til dette.

19. Vær oppmerksom.

Følg med på hva du gjør. Bruk sunn fornuft. Ikke bruk verktoyet hvis du er trøtt eller er påvirket av narkotika eller alkohol.

20. Se etter skadede deler.

For bruk må du kontrollere verktøy og stromkabel nøye for å sørge for at det vil fungere korrekt og utføre den tiltenkte funksjonen. Kontroller at bevegelige deler er korrekt justert, at bevegelige deler sitter fast, om deler eller montering er ødelagt, eller andre forhold som kan påvirke bruken. En vemeanordning eller en annen del som er skadet, må repareres ordentlig eller byttes ut av et autorisert serviceverksted, med mindre annet er indikert i denne instruksjonshåndboken. Få skadede eller ødelagte brytere byttet av et autorisert serviceverksted. Ikke bruk verktøyet dersom bryteren ikke kan slå verktøyet av eller på. Prøv aldri å utføre reparasjoner på egen hånd.

ADVARSEL! Bruk av tilbehørs- eller ekstrautstyr eller utførelse av operasjoner med dette verktøyet ut over de som anbefales i denne instruksjonshåndboken, kan fore til fare for personskade.

21. Få kvalifiserte personer til å reparere verktøyet.

Dette elektroverktoyet overholder relevante sikkerhetsregler. Reparasjoner bør kun utføres av kvalifisert person som bruker originale reservedeler; hvis ikke kan dette fore til betydelig fare for brukeren.

Ekstra sikkerhetsregler for radialarmsager

• Beskytt strømkilden med en egnet sikring eller automatsikring.
• Hold lagerskinnene på armen og lagrene på rullehodet rene og uten smørefett.
• For du slår på sagen må du forsikre deg om at skjemmingen er i riktig stilling. Bladet bor ikke komme i kontakt med materiale før sagen trekkes etter håndtaket.
• Sett alltid fingervemet slik at det går gjennom den fastmonterte skjermingen eller er 3 mm over overflaten av materialet som kuttes, alt etter hva som er høyest.
• Kontroller regelmessig innstillingene for noyaktighet og juster etter behov.
• Kontroller at bladet roterer i riktig retning og at tennene peker mot skjermen.
• Kontroller at håndtakene på alle klemskruer er stramme før du starter en operasjon.
• Kjør aldri maskinen uten at alle verneanordninger er på plass.
• Når den ikke er i bruk, beskytt sagbladet ved å bruke bladvernet.
• Når den ikke er i bruk, ved skifting av sagblad eller ved utførelse av vedlikehold, koble maskinen fra strømkilden.
• Bruk alltid riktig skjerpede sagblad som er produsert i samsvar med EN847-1 og med en flisvinkel på +/- 5 mm.
• Bruk aldri sagblad der den maksimale merkefarten er lavere enn omdreiningshastigheten til spindelen.
• Ikke bruk HSS (høyhastighetsstål) sagblad.
• Anbefalt diameter for sagblad står under tekniske data.
• Ikke kil fast noe i viften for å holde motorakselen.
• Før bruk, sikre at vemeanordningene, bremsen, den automatiske returen og låsemekanismene fungerer ordentlig. Ikke bruk maskinen dersom disse mekanismene er defekte.
• Når du sager et rundt emne bruk ALLTID en passende jigg eller prisme for å hindre rotasjon av emnet.
• Ikke bruk makt på sagefunksjonen. (Kveling eller delvis kveling av motoren kan føre til større skader.) La motoren oppnå full hastighet for saging.
• Ikke løft maskinen etter arbeidsbordet.
• Ikke kutt jernbaserte metaller, ikke-jernbaserte metaller eller murverk.
• Ikke påfør smørefett på maskinen när den kjører.
• Du må aldri plassere en hånd på bladområdet när sagen er koblet til strømforsyningen.
• Rekk ikke armene rundt og bak sagbladet når det er i bruk.

NORSK

• Ikke plasser hendene nærmere enn 150 mm fra sagbladet ved kutting.
• Ikke bruk skadede eller sprukne sagblad.
• Erstatt skjernen dersom den er skadet og/eller ikke lenger gir ordentlig støtte. Skjernen må erstattes regelmessig.
• Sørg ALLTID for sikker drift. Radialarmsagen må festes til gulvet med 8 mm bolter med minimum 80 mm lengde.

ADVARSEL! Når du kutter runde emner må disse stoppes fra å rotere ved å bruke en jigg eller holder.

- Ikke bruk maskinen på steder der temperaturen kan nå -5^ eller 40^ C. Egnet temperatur er 20^ C.

- Operatøren må få instruksjoner om faktorer som påvirker støyeksponeringen (f.eks. bruk av sagblad som er utformet for å redusere støyutslipp og vedlikehold av maskinen). Rapporter feil på maskinen, inkludert på verneanordninger eller sagblad, med en gang de oppdages. Forsikre deg om at operatoren har tilstrekkelig opplæring innen bruk, justering og drift av maskinen.

- Koble verktøyet til en stovoppsamlingsinnretning ved saging i tre. Vurder alltid faktorer som kan påvirke støveksponeringen, som f.eks.:

- Hvilken type materiale som skal bearbeides (sponplater genererer mer støv enn tre).

- Sorg for at lokalt avtrekk og hetter, skjermer og renner er korrekt stilt inn.

- Bruk alltid arbeidshansker under vedlikeholdsarbeid på maskinen, håndtering av grove arbeidsemner eller skifting av sagbladet.

- Dersom spenningssvikt oppstår i hviletilstand, utløs håndtaket umiddelbart og kontroller av saghodet automatisk beveger seg tilbake til hvileposisjonen.

ADVARSEL! Defekt elektrisk kabling må skiftes umiddelbart.

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Kontroller at bryteren er i AV-stillingen. En utilsiktet oppstart kan føre til personskade.

• Rapporter feilen og merk verktøyet på passende måte for å unngå at andre bruker det defekte verktoyet.
• Dersom sagbladet blokkeres på grunn av unormal skyvekraft ved kutting, slå av verktøyet og koble fra strømforsyningen. Ta bort arbeidsstykket og forsikre deg om at sagbladet løper fritt. Slå på verkloyet og start en ny kapping med redusert skyvekraft.

∅vrige farer

Følgende farer er uløselig knyttet til bruken av radialarmsager:

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås.

Disse er:

• Skader som skyldes berøring av de roterende delene.
• Hørselsskader.
• Fare for ulykker i forbindelse med de ubeskyttede delene av det roterende sagbladet.
• Fare for personskade når man skifter bladet.
• Fare for å klemme fingrene när man åpner verneanordningene.
• Helsefarer som skyldes innånding av støv som oppstår ved saging av tre, spesielt eik, bøk og MDF.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Dersom strømledningen skades, trekk støpselet ut fra strømkilden øyeblikkelig.

Trekk alltid ut støpselet før du foretar justeringer eller utfører service/vedlikehold.

Pakkens innhold

Pakken inneholder:

1 Delvis montert radialarmsag
2 Bordstriper (1 til høyre, 1 til venstre)
2 Skjermer (1 til høyre, 1 til venstre)
2 Bordforlengere (1 til høyre, 1 til venstre)

DW728KN: 1 Koplingsboks med elektronisk bremse

DW729KN: 1 Koplingsboks med elektronisk bremse, overlastvern og utkopling for hovedbryter

1 Støvskjerm

1 Boks som inneholder:

1 stativ
(4 ben, 1 høydejusteringssveiv, 3 M8 x 25)
1 Brukermanual
1 Splittegning
3 blisterpakker

1 blisterpakke som inneholder:

12 D10 flate underlagsskiver

12 M10 mutre

12 skruer med sylinderhode M10 x 20

1 blisterpakke som inneholder:

4 Trekantede støtter (2 til høyre, 2 til venstre)

4 Rette støtter

6 innlegg av tre

10 M8 x 25 bolter (aluminium)

19 M8 x 20 bolter

3 D8 (ekstern diameter er 24 mm) underlagsskiver

26 D8 flate underlagsskiver

27 M8 mutre

1 blisterpakke som inneholder:

1 innlegg av gummi

6 sekskantede skiftenøkler (3, 4, 5, 6, 8 og 10 mm)

1 pinnenøkkel

3 firkantnøkler (10, 13 og 17 mm)

- Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.

- Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

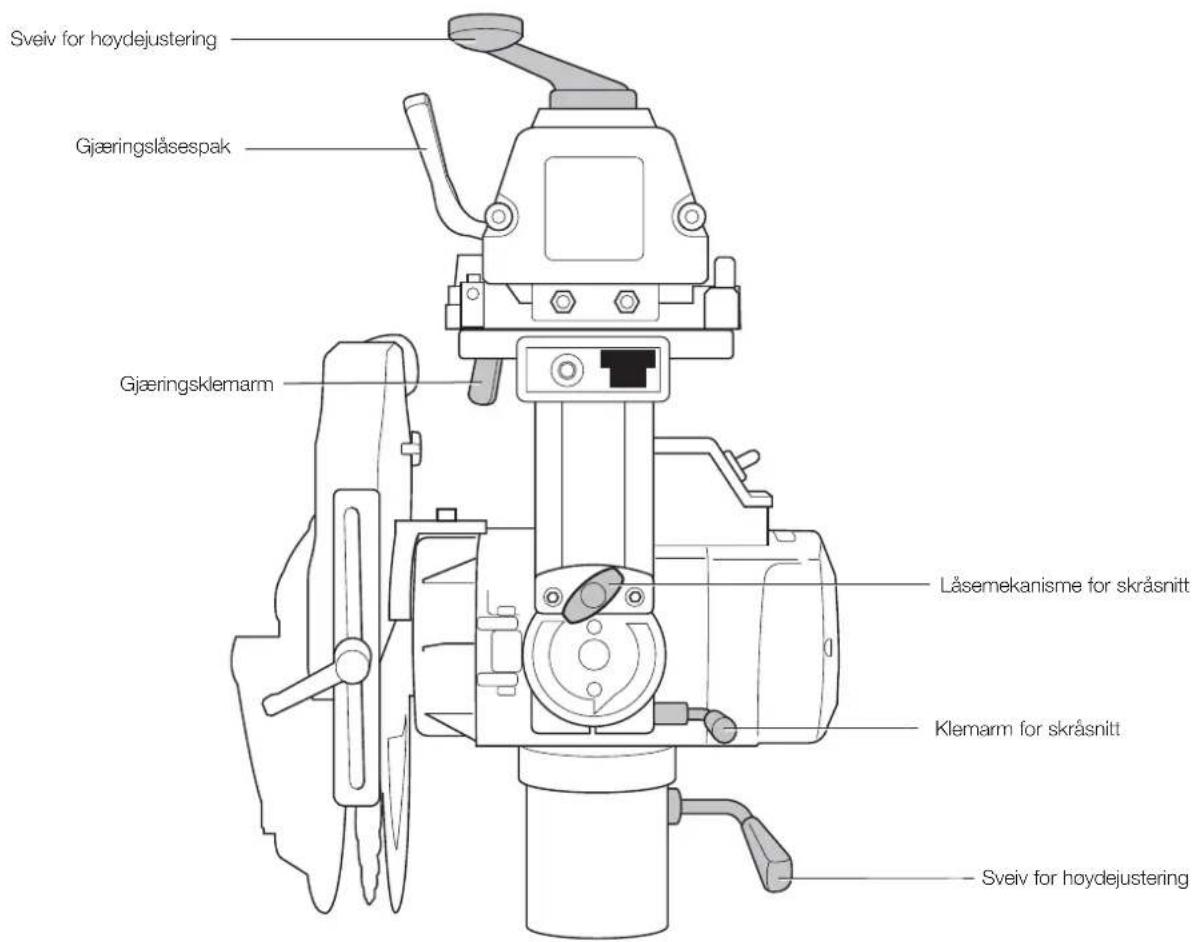

Beskrivelse (fig. 1)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan fore til materiell- eller personskader.

a. På-/av-bryter
b. Håndtak
c. Frontvern
d. Nedre beskyttelse
e. Fastmontert bordplate

f. Koplingsboks

g. Bein

h1. Venstre skjerm (liten)

h2. Høyre skjerm (stor)

i. Støvskjerm

j. Gjæringslåsespak

k. Gjæringsklemarm

I. Sveiv for høydejustering

m. Radialam

n. Endedeksel

o. Kabel

p. Støvutslipp

q. Åksammenstilling

r. Motor

s1. Venstre bordstripe

s2. Høyre bordstripe

t1. Venstre bordutvidelse

t2. Høyre bordutvidelse

u. Skråsnittskala

v. Rullehode

Radialarmsagen har blitt utfornet for profesjonell trebearbeidelse. Denne meget nøyaktige maskinen kan enkelt og raskt stilles inn på krysskutt, fasing, gjæring. For maksimal sikkerhet har alle større kontroller både en låsespak og en låsemekanisme. Se også hurtigreferansen ved slutten av denne delen. Denne sagen er laget for bruk sammen med et 350 mm diameter hardmetallskjærblad.

Radialarmsagen er et elektrisk verktøy for profesjonelle brukere.

IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

Dersom tilforselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din maskin (se tekniske data). Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel. Maksimal kabellengde er 30 m

KUN ENFASE-MASKINER

Bruk en godkjent treleders skjøteledning som egner seg for kraftforsyningen til denne maskinen (se tekniske data). Minimum lederstorrelse er 1,5mm ^2 .

TREFASE-MASKINER

Vennligst se etter at ledningen er forsynt med CEE 16A industrielt stopsel/kobling i samsvar med IEC 60309.

Spenningsfall

Innkoplingsstrømspisser fører til kortvarige spenningsfall. Under uheldige strømforsyningsbetingelser kan annet utstyr bli påvirket.

Dersom systemimpedansen til strømforsyningen er lavere enn 0,25Ω, er det lite sannsynlig at det oppstår forstyrrelser.

Stikkontakter som brukes for disse maskinene skal være sikret med en treg sikring på 16 Ampere.

MONTERING OG JUSTERING

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra

strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: For optimal ytelse av sagen er det ytterst viktig å følge prosedyrene i avsnittene under.

Oppsett

MONTERING AV SVEIV FOR H∅YDEJUSTERING (FIG. 1, 2, 3)

1. Roter amen til midtstillingen.

2. Press gjæringslåsespaken (j) ned som vist (fig. 2).

3. Stram gjæringsklemarmen (k).

4. For høydejusteringssveiven (l) inn i søylen (x) som vist, helt til sveiven tres inn i mutteren inne i søylen.

5. Sveiv høydejusteringssveiven med klokken til den sitter forsvarlig (fig. 3).

6. Juster gjæringsskalaen (yy) med pekeren (xx) og stram de tre skruene (bb) inne i høydejusteringssveiven med en 6 mm umbrakonøkkel.

7. Loft sveiven for høydejustering høyt nok til å gi klaring for fjerning av forskjellige elementer under motoren.

MONTERING AV STATIV MED BEIN (FIG. 1, 4)

Stativkomponentene og festeanordningene er pakket hver for seg.

1. Fjern alle deler fra pakken.

2. Lås armen ved å bruke gjæringsklemarmen (k).

3. Vipp maskinen forsiktig fra pallen helt til den bakerste delen av soylen hviler på gulvet.

4. Plasser en trebit (y) under kanten på bordet (fig. 4).

5. Monter beina (g) som vist ved å bruke de mutrene, boltene og flate underlagsskivene som følger med.

6. Stram alle festeanordningene hardt til.

7. Vipp sammenstillingen til den står rett opp og ned.

VIKTIG: Assistanse kan være nødvendig for å senke og heve sammenstillingen.

MONTERING AV BORDFORLENGELSEN (FIG. 1, 5–12)

Figur 5 viser den korrekte stillingen til de trekantede støttene. Støttene monteres ved hjelp av M8 x 20 boltene og de korresponderende mutrene og med D8 flate underlagsskiver foran, men ikke bak.

1. Monter de trekantede støttene (z) med den flate siden av støtten mot operatøren.
2. Monter de rette støttene (aa) til den flate siden av den trekantede støtten (z).
3. Monter de to bordforlengerne (t) til støttene med M8 x 25 skruen, underlagsskiven og mutteren (fig. 6).
4. Stram alle festeanordningene hardt til.
5. Kontroller at bordforlengelsene er i flukt med den fastmonterte bordplaten og håndstram boltene forsvarlig.

1. Sett 3 plugger i den lille skjermen til venstre (h1) og 3 plugger i den større skjermen til høyre (h2) (fig. 7).

2. Innrett pluggene i den venstre skjermen med sidehullene til venstre i den fastmonterte bordplaten og press hardt sammen (fig. 8).

3. Gjenta med den høyre skjermen.

4. Innrett den bakre, venstre bordstripen (s1) med pluggene på den venstre skjermen og press hardt sammen (fig. 9). Stram bordklemmen (ee) med pipenøkkelen (fig. 10).

5. Sett inn en M8 x 25 skrue og en D8 underlagsskive i den bakre, venstre bordstripen og stram forsvarlig (fig. 11, 12).

6. Gjenta for den bakre, høyre bordstripen.

MONTERING AV ST∅VSKJERM (FIG. 13, 14)

1. Anbring støvporten i stilling bak mot søylefoten
2. Sett inn 3 M8 x 16 skruer og D8 underlagsskiver inn i stovåpningen og hullene i søylefoten.

NORSK

1. Stram alle med 3 M8 muttere ved å bruke en 13 mm pipenøkkel og skiftenøkkel.

1. Fjern krysshodeskruen (ff).

2. Monter kabelsupport (gg) og remonter krysshodeskruen.

3. Fjern kabelklemmene (ii) som sitter på armen og fest dem igjen slik at de holder kabelen på plass.

ADVARSEL: La det være nok plass til at armen kan bevege seg i både horisontal og vertikal retning.

Koplingsboksen (f) monteres direkte bak høyre side av søylefoten. Koplingsboksen inneholder også den elektroniske bremsen og overlastvernet.

1. Fra innsiden av søylefoten sett inn de fire skruene (ss) gjennom foten og inn i de fire hullene i koblingsboksen.
2. Stram alle festeanordningene.

DW729KN

Koplingsboksen (f) er montert på en brakett som må festes på beinet på venstre side ved hjelp av festeanordningene på braketten. Koplingsboksen inneholder også den elektroniske bremsen, overlastvern og en skillebryter (w).

1. Fest braketten i hullene på beinet på venstre side.
2. Stram alle festeanordningene.

MONTERING AV SAGBLADET (FIG. 1, 18–25)

1. Se til at stillingen til armen står på 0° og løft armen (m) til den øverste stillingen (fig. 1).
2. Tipp motoren som følger:

b. Trekk ut avfasingslåsen (a4, fig. 19), tipp motorhodet (dd) som vist for best tilgang (fig. 20) og lås med armen (cc, fig. 21).

1. Lösne skruen på vemeanordningen (kk, fig. 22) og løft vemeanordningen (d) til side (fig. 23).
2. Hold flensen (mm) på plass med den doble pinnenøkkelen (hh) og vri bladskruen (ll) med klokken ved hjelp av en 6mm umbrakonøkkel (jj). Fjem bladskruen (ll), den eksterne flensen (mm) og bladet (oo) (fig. 24, 25).
3. For å montere det nye bladet, gjenta stegene i motsatt rekkefølge.
4. Hodet er klart til å kappe.

ADVARSEL: Tennene til et nytt blad er svært skarpe og kan være farlige.

ADVARSEL: Rotasjonsretningen indikeres av pilen på motoren.

ADVARSEL: Kontroller at underlagsskiven til akselmutteren sitter mot den ytre flensen.

KONTROLLER AT ARMEN ER PARALLELL MED BORDPLATEN (FIG. 1, 26)

1. Senk bladet (oo) til det vare så vidt berorer den fastmonterte bordplaten (e).
2. Utlos gjæringslåsespaken (j) og gjæringsklemarmen (k).
3. Flytt bladet forover forbi skjernen og sving så armen slik at bladet beveger seg over bordflaten over hele bredden.
4. Gjenta denne prosedyren med bladet i den bakre stillingen og juster den bakre bolten etter behov.

KONTROLLER AT ARMEN ER PARALLELL MED BORDPLATEN

(FIG. 27–28)

1. Bring armen tilbake til midtstillingen.
2. Sett en vinkelhake (rr) mot midten av bladet (fig. 27).
3. Hvis det er nødvendig med justering, gå fram som følger:

a. Fjern indikasjonsskiven for avfasing (tt, fig. 27) ved å løsne de to skruene (uu).

b. Løsne umbrakoskruen (ww).

ADVARSEL: Det er spesielt viktig å stramme den midterste umbrakoskruen.

1. Sett tilbake indikasjonsskiven for avfasing (tt) (fig. 27).

KONTROLLER AT KAPPERETNINGEN ER VINKELRETT I FORHOLD TIL SKJERMEN (FIG. 29, 30).

1. Beveg bladet foran skjermen (fig. 29).
2. Plasser en vinkelhake (rr) på et trestykke mot skjermen slik at den så vidt berører bladet som vist.
3. Trekk bladet mot deg for å kontrollere at bladet beveger seg parallelt med vinkelhaken.
4. Hvis det er nødvendig med justering, gå fram som følger: a. Losne gjæringslåsespaken (j) og utlos gjæringsklemarmen (k) (fig. 30).

b. Løsne de to justeringsskruene (qq).

1. For å justere armen til venstre, løsne bolten på høyre side av gjæringslåsespaken (j) og stram den motsatte bolten.
2. For å justere armen til høyre, løsne bolten på den venstre siden av gjæringslåsespaken (j) og stram den motsatte bolten.
3. Juster dette litt om gangen og kontroller justeringen etter hvert steg med spakene (j) og (k) koblet til.

ADVARSEL: Ikke stram boltene for hardt.

1. Stram de to justeringsskruene (qq).

Montering av bladvern (fi g. 31)

Bladvemet er en enhet med mange funksjoner som gir deg følgende sikkerhetsegenskaper:

• Frontvern (c) og fjærbelastet bakvern (d) for komplett beskyttelse av bladet.
• Stovavtrekksadapter (a1).

- Justerbart fingervem (a2) for bruk ved kapping.

SKRÅSNITTSKALA (FIG. 32)

Kontroller at skråsnittskalaen (u) står på 0° när den er stilt inn for vertikal kapping.

Juster pekeren (xx) til 0° ved å bruke skruen (zz).

Armen har forhåndsinnstillinger ved 45° til venstre og høyre og ved 0°.

BRUK

Bruksanvisning

ADVARSEL:

- Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

• Forsikre deg om at materialet som skal sages er godt festet.
• Bruk bare et lett trykk på verktøyet og påfør ikke sagbladet sidekrefter.
• Unngå overbelastning.

ADVARSEL:

• Monter egnet sagblad. Bruk ikke sagblad som er svært slitte. Verktøyets maksimale rotasjonshastighet må ikke overskride den til sagbladet.
• Forsøk ikke å sage svært små stykker.
  • La bladet sage fritt. Bruk ikke krefter.

• La motoren oppnå full hastighet før saging.

• Forsikre deg om at alle låseknapper og klemspaker er trukket til.
  • Kjør aldri maskinen uten at alle vemeanordninger er på plass.

• Aldri løft maskinen etter bordflaten.
• Kontroller alltid at det finnes et egnet spor i bordflaten.
• Henvis alltid til figur 35 for å kontrollere skjermstilling og type.

Brukere i Storbritannia henvises til "woodworking machines regulations 1974" og påfølgende tillegg.

SLÅ PÅ OG AV (FIG. 1)

Av-/på-bryteren på radialarmsagen din har flere fordeler:

• Nullspennings utløserfunksjon: dersom strommen av en eller annen grunn skulle slås av, må bryteren reaktiveres manuelt.
• Beskyttelsesanordning ved overbelastning av motoren: dersom motoren overbelastes vil strømforsyningen til motoren bil kuttet. Dersom dette skjer, la motoren kjøle seg av i 10 minutter og trykk så på tilbakestillingsknappen på toppen av motoren (kun DW728KN). MERK: DW729KN har automatisk tilbakestillende overlastvern
• Bremsesystem: etter at du har slått av maskinen, vil bremsesystemet stoppe sagbladet innen 10 sekunder.

- Bryteren har kun dødmannsfunksjoner.

- Skillebryter (DW729KN): manuell rotasjonsbryter for å kutte all strom til enheten.

For å slå på maskinen, press den grønne utlöseren (a) i håndtaket (b). Når utlöseren slippes vil maskinen stoppe automatisk.

HVORDAN GJ∅RE ET PROVESNITT (FIG. 1)

1. Med gjæringslåsespaken (j) koblet til, lås gjæringsklemarmen (k) slik at bladet er stilt inn for et rett 0° snitt.
2. Senk armen til bladet nesten berører bordflaten.
3. Plasser arbeidsemnet mot fronten av skjermen.
4. Slå på og senk armen for å la bladet kutte et grunt spor i bordoverflaten.
5. Trekk bladet mot deg slik at det snitter et vertikalt spor i treskjermen og gjennom arbeidsemnet.
6. Returner bladet til hvileposisjonen og slå av.
7. Kontroller at snittet virkelig er 90° på alle flater og juster etter behov.

Grunnleggende sagsnitt (fig. 33–36)

ADVARSEL: Tennene til et nytt blad er svært skarpe og kan være farlige.

KAPPING (FIG. 33)

1. Sett radialarmen i rett vinkel i forhold til skjermen.
2. Koble til gjæringslåsespaken (j) i stilling 0° og stram gjæringsklemarmen (k).
3. Senk sagbladet.
4. Juster fingervemet (a2) slik at det såvidt går klar av arbeidsemnet.
5. Dersom det ikke er noe spor i bordoverflaten, lag et som beskrevet over.
6. Hold arbeidsemnet mot skjermen og hold fingrene godt borte fra sagbladets bane.
7. Slå på og trekk bladet sakte gjennom skjernen og arbeidsemnet.
8. Returner bladet til hvileposisjonen og slå av.

GJAERINGSSNITT (FIG. 34, 35)

1. Utløs gjæringslåsespaken (j) og gjæringsklemarmen (k).
2. Beveg armen til den ønskede vinkelen på gjæringsskalaen.
3. For 45° til venstre eller høyre, koble til gjæringslåsespaken (j) og lås med gjæringsklemarmen (k).
4. For vinkler mellom disse, bruk kun gjæringsklemarmen.
5. Fortsett som for kapping.

SKRÅSNITT (FIG. 33, 36)

1. Sett armen som for en 0° kapping.

2. Løft bladet godt over bordoverflaten.

3. Slipp klemarmen for skråsnitt (a3) og dra ut låsemekanismen for skråsnitt (a4).

4. Beveg motoren til den ønskede vinkelen på skråsnittskalaen (u).
5. For 45° til høyre, koble inn låsemekanismen for skråsnitt (a4) og lås med klemarmen for skråsnitt (a3).
6. For vinkler mellom disse, bruk kun klemarmen for skråsnitt.
7. Fortsett som for vertikal kapping.

SAMMENSATT GJAERSAGING (FIG. 35)

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra

strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Kontroller at utløserpluggen er trukket ut. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: Dersom sagbladet er slitt, skift det med et nytt eller skjerpet blad.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

For bruk, inspiser nøye øvre bladbeskyttelse, bevegelig nedre bladbeskyttelse så vel som støvavsugsrøret for å se om det vil fungere ordentlig. Pass på at spon, støv eller partikler fra arbeidsstykket ikke kan føre til blokkering av funksjonene.

Dersom fragmenter av arbeidsstykket kiler seg mellom sagblad og beskyttelse, koble verktoyet fra stromforsyningen og folg instruksjonene i avsnitt Montere sagblad. Ta av de fastkilte delene og sett på igjen sagbladet.

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent oyebeskyttelse og godkjent stovmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk lösemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

ADVARSEL: For å redusere risikoen for personskader, rengjør bordoverflaten regelmessig.

ADVARSEL: For å redusere risikoen for personskader, rengjør støvoppsamlingssystemet regelmessig.

Støvavtrekk

ADVARSEL: Koble alltid til en støvavtrekksenhet som er konstruert i samsvar med gjeldende bestemmelser for

stovavgivelse. Lufthastigheten til ekstemt tilkoblede systemer skal være 20 m/s +/- 2m/s. Hastigheten skal måles i tilkoblingsroret på tilkoblingspunktet, med verktoyet tilkoblet, men ikke i drift.

Transport

Ved transport av maskinen, se etter at saghodet er forsvarlig låst. Vær klar over at bordet ikke er egnet for å løfte maskinen opp. Bruk alltid gaffeltruck ved transportering. For sikker løfting, sett gaffelen under den nedre tverrstangen på stativet.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn del som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Aanbevolen zaagblad DW728 / DW729 - DT4305

Beskyttelse av miljøet

Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgiengelig for separat innsamling.

Separat innsamling av brukte produkter og innpakning gjor at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljøforurensing og reduserer etterspørselen etter råmateriale.

Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

DEWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst returner produktet til en autorisert reparator som vil samle dem inn på vegne av oss.

Du kan finne nærmeste autoriserte reparator ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT-reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU.com.

GARANTI

DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI •

Dersom du ikke er helt tilfreds med ytelsen til ditt DEWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produklet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Dersom du har behov for vedlikehold eller service på ditt DEWALT-verktøy i de første 12 månedene etter kjopet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparatør. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI •

Dersom ditt DEWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;
• Produktet har blitt utsatt for rimelig slitasje;
• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
• Kvittering fremvises.
• Produktet returneres komplett med alle originale komponenter.

Dersom du har et krav, kontakt forhandleren eller finn nærmeste autoriserte DEWALT reparatør i DEWALT katalogen, eller kontakt ditt DEWALT kontor på adressen som angitt i denne bruksanvisningen. En liste av autoriserte DEWALT reparatører og informasjon om vår etter-salg service finner du på internett under: www.2helpU.com.

HURTIGREFERANSE

Sveiv for hoydejustering Gjæringslåsespak Gjæringsklemarm Låsemekanisme for skråsnitt Klemarm for skråsnitt Sveiv for hoydejustering

SERRA DE BRAÇO RADIAL DW728KN/DW729KN

Parabéns!
