Du har valt ett elverktyg från DEWALT. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DW728KN		DW729KN
Strömförsörjning	W	2200	4000
Effekt	W	1820	3300
Typ	1	1
Spänning			V	230	400
Klingans diameter			mm	350	350
Klingans centerhål			mm	30 30
Drivaxelns diameter			mm	30 30
Frigångshastighet, 50 Hz			min^-1	3000	3000
Belastad hastighet, 50 Hz			min^-1	2850	2780
Skärdjup vid 90°			mm	110	110
Max. tvärsågningsförmåga vid 0°			mm	525	525
Max. geringsförmåga vid 45°
höger hand			mm	365	365
vänster hand			mm	150	150
Skärdjup vid 45°			mm	75 75
Max. tvärsågningsförmåga vid 0°			mm	525	525
Max. geringsförmåga vid 45°
höger hand			mm	250	250
vänster hand			mm	270	270
Yttermätt (med benstativ) cm			181 X 134 X 152	181 X 134 X 152
Dammextraheringsadapter			mm	100	100

Rekommenderade dammextraheringsvärden

Lufthastighet vid anslutningspunkten	m/s	20	20
Volym metriskt flöde	m^3/h	500	500
Vacuumvärde vid anslutningspunkten	PA	5000/2400	5000/2400
Dammextraheringsport	mm	100	100
Genomskämingsyta	cm^2	78,5	78,5
Dammextraheringsport	mm	40	40
Genomskämingsyta	cm^2	12,6	12,6
Vikt	kg	149	149
Automatisk inbromsningstid för klingan		< 10s < 10s
Arbetscykel	min	1'/1'	1'/3'
Skyddskl		IP5X	IP5X

Vibration totalvärde (triaxvektor-summa) fastställd i enlighet med EN 61029-1:

L_VA	(ljudtryck)	dB(A)	96	96
K_VA	(ljudtryck, osäkerhet)	dB(A)	3,0	3,0
L_VA	(ljudstyrka)	dB(A)	109	109
K_VA	(ljudstyrka, osäkerhet)	dB(A)	2,9	2,9

Vibration totalvärde (triaxvektor-summa) fastställd i enlighet med EN 61029-1:

Vibration, emissionsvärde a_h =	m/s^2	2,0	2,0
Osäkerhet K =	m/s^2	1,9	1,9

OBSERVERA: Illustrationerna visar emissionsnivåer och innebär inte nödvändigtvis säkra arbetsnivåer. Ehuru det finns en överensstämmelse mellan emission och exponeringsnivåer, kan denna inte användas på ett pålitligt sätt för att avgöra huruvida ytterligare försiktighetsåtgårder behövs. Faktorer som påverkar den faktiska exponeringsnivån för arbetsstyrkan inkluderar arbetslokalens egenskaper och andra bullerkällor, etc. dvs. antalet maskiner och andra närliggande processer. Dessutom kan tillåten exponeringsnivå variera från land till land. Denna information kommer emellertid att göra det möjligt för maskinens användare att bättre uppskatta fara och risk.

Säkringar:

Europa	230 Volt verktyg	16 Ampere, starkström
	400 Volt verktyg	16 Ampere per fas

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SE UPP! indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anger risk för eldsvåda.

Anger vassa kanter.

EC-Följsamhetsdeklaration

MASKINDIREKTIV

DW728KN/DW729KN

DEWALT deklarerar att dessa produkter, beskrivna under "tekniska data" uppfyller:

2006/42/EC, EN 1870-17:2007.

Dessa produkter uppfyller dessutom direktiv 2004/108/EC. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar

X. Jopman

Horst Grossmann

marknadschef, Konstruktion och Produktutveckling

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Allmänna säkerhetsinstruktioner

WARNING! När du använder elektriska verktyg, iakttag alltid grundläggande säkerhetsföreskrifter för att minska risken för eldsvåda, elektrisk stöt och personskada.

Läs alla dessa instruktioner innan du försöker använda denna produkt, och spara dessa instruktioner.

SPARA DENNA HANDBOK FÖR FRAMTIDA REFERENS

1. Håll arbetsområdet rent.

Belamrade områden och bänkar inbjuder till skador.

1. Beakta arbetsområdets omgivning.

SVENSKA

Utsätt inte verktyget för regn. Använd inte verktyget i fuktiga eller våta förhållanden. Häll arbetsområdet ordentligt upplyst (250 - 300 Lux). Använd inte verktyget där det finns risk att det orsakar eldsvåda eller explosion, t.ex. i närvaro av lättantändliga vätskor och gaser.

3. Skydda mot elektrisk stöt.

Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, kokspisar och kylskåp). Vid användning av verktyget under extrema förhållanden (t.ex. hög luftfuktighet, när metallspån produceras, etc.), kan elektrisk säkerhet förbättras genom att sätta in en isoleringstransformator eller en (Fl) jordfelsbrytare.

4. Håll andra personer borta.

Låt inte personer, i synnerhet barn, som inte är involverade i arbetet, röra verktyget eller förlängningssladden, och håll dem borta från arbetsområdet.

5. Förvara overksamma verktyg.

När de inte används ska verktyg förvaras på en torr plats, och säkert inlåsta, utom räckhåll för bam.

6. Tvinga inte elverktyget.

Det arbetar bättre och säkrare med den hastighet det är avsett för.

7. Använd rätt verktyg.

Tvinga inte små verktyg att göra ett arbete lämpat för slitstarka verktyg. Använd inte verktyg för andra ändamål än de avsedda; använd till exempel inte cirkelsågar för att kapa trädgrenar eller stockar.

8. Klä dig ändamålsenligt.

Bär inte lösa kläder eller smycken, eftersom dessa kan fastna i delar i rörelse. Halksäkra fotbeklädnader rekommenderas när du arbetar utomhus. Bär skyddande häröverdrag för att hålla långt här ur vägen.

9. Använd skyddsutrustning.

Använd alltid skyddsglasögon. Använd ett ansiktsskydd eller dammfilterskydd om arbetsverksamheten producerar damm eller flygande partiklar. Om dessa partiklar är mycket heta, bär även ett värme-resistant förkläde. Bär alltid öronskydd. Bär alltid en skyddshjälm.

10. Anslut dammutrensningsutrustning.

Om det finns anordningar för anslutning av apparater för utrensning och insamling av damm, se till att dessa är anslutna och används på ett korrekt sätt.

11. Missbruka inte sladden.

Ryck aldrig i sladden för att dra ut den från eluttaget. Håll sladden borta från värme, olja och skarpa kanter. Bär aldrig verktyget i dess egen sladd.

12. Lås fast arbetsstycket.

Närhelst så är möjligt, använd klämmor eller ett skruvstäd för att hålla fast arbetsstycket. Det är säkrare än att använda din hand, och frigör bägge händer för att hantera verktyget.

13. Böj dig inte för långt.

Bibehåll alltid ordentligt fotfäste och balans.

14. Underhåll verktygen med omsorg.

Häll kapningsverktyg vassa och rena, för att få bättre och säkrare funktion. Fölij instruktionerna för smörning och byte av tillbehör. Undersök verktygen regelbundet och, om de är skadade, se till att få dem reparerade av en behörig serviceinrättning. Häll handtagen torra, rena och fria från olja och fett.

15. Koppla bort verktygen.

När det inte används, innan du utför service på det och när du byter tillbehör, såsom klingor, borrspetsar och skärare, koppla bort verktyget från strömkällan.

16. Avlägsna justeringsnycklar och skiftnycklar.

Ha för vana att kontrollera att justeringsnycklar och skiftnycklar har tagits bort från verktyget innan du arbetar med det.

17. Undvik oavsiktlig igångsättning.

Bär inte verktyget med ett finger på strömbrytaren. Se till att verktyget är avstängt innan kontakten sticks in.

18. Använd förlängningssladdar för utomhusbruk.

Före användning, inspektera förlängningssladden och byt ut den om den är skadad. När verktyget används utomhus, använd bara förlängningssladdar som är avsedda för utomhusanvändning och märkta i enlighet därmed.

19. Håll dig alert.

Se upp med vad du gör. Använd sunt förnuft. Använd inte ett verktyget när du är trött eller påverkad av droger eller alkohol.

20. Kontrollera med avseende på skadade delar.

Före användning, kontrollera verktyget och starkströmssladden för att säkerställa att det kommer att fungera ordentligt och utföra sin avsedda funktion. Kontrollera med avseende på justering av rörliga delar, om dessa har fastnat, bristning hos delar, montering och andra eventuella förhållanden som kan påverka dess funktion. Ett skydd eller annan del som är skadad ska repareras på ett korrekt sätt eller bytas ut på ett behörigt servicecenter, såvida inte något annat anges i denna instruktionshandbok. Se till att alla eventuella skadade eller defekta strömbrytare byts ut på ett behörigt servicecenter. Använd inte verktyget om strömbrytaren inte sätter på och stänger av det. Försök aldrig att själv reparera det.

VARNING! Användningen av någon annan tillsats eller utförande av något annat arbete med detta verktyg än de som rekommenderas i denna instruktionshandbok kan utgöra en risk för personskada.

21. Se till att ditt verktyg repareras av en kompetent person.

Detta elektriska verktyg uppfyller kraven för relevanta säkerhetsbestämmelser. Reparationer bör endast utföras av utbildade personer som använder originaldelar; annars kan detta resultera i påtaglig fara för användaren.

Tillkommande säkerhetsregler för sågar med radiell arm

• Skydda den elektriska strömförsörjningen med en lämplig säkring eller strömbrytare.
• Håll de bärande spåren i armen och lagren på hylshuvudets montage rena och fria från fett.
• Innan du sätter på sågen, se till att avståndsstoppet är i korrekt läge. Klingan får inte komma i kontakt med ämnet förrän sågen dras via handtaget.
• Sätt alltid fingerskyddet så att det passerar ovanför det fastlästa avständsstoppet eller är 3 mm ovanför ytan på det ämne som ska kapas, beroende på vilket som är det högre.
• Kontrollera regelbundet att inställningama är korrekta, och justera efter behov.

- Se till att klingan roterar i rätt riktning, och att tänderna är riktade mot avständsstoppet.

- Se till att alla klämhandtag är åtdragna, innan du börjar arbeta.

- Kör aldrig maskinen utan att alla skydden finns på plats.

- När verktyget inte används, skydda sågklingan helt och håliet genom att använda klingskyddet.

- När verktyget inte används och när du byter ut klingor eller utför underhåll, koppla bort maskinen från starkströmsuttaget.

- Använd alltid korrekta, slipade sågklingor, tillverkade i enlighet med EN847-1, och med en angreppsvinkel på +/- 5 mm.

- Använd aldrig sågklingor där den angivna maximala hastigheten är lägre än drivaxelns rotationshastighet.

- Använd inte HSS-sågklingor (höghastighets-stål).

- Den rekommenderade diametern för sågklingan finns angiven i tekniska data.

- Kila inte fast någonting mot motoms fläkt för att hålla motoraxeln.

- Före användning, se till att skydden, bromsen, den automatiska återgången och läsanordningarna fungerar ordentligt. Använd inte maskinen om dessa anordningar är defekta.

- När du sågar ett runt arbetsstycke, använd ALLTID en passande jigg eller kil för att hindra att arbetsstycket roterar.

- Tvinga inte kapningen att gå fortare. (Överstegring eller partiell överstegring av motorn kan orsaka stor skada.) Låt motorn uppnå full hastighet innan du sågar.

- Lyft inte maskinen via dess arbetsbord.

• Kapa inte järnhaltiga metaller, icke järnhaltiga metaller eller murverk.
• Applicera inte smörjmedel på klingan när den är igång.
• Placera inte någondera handen inom klingans område när sågen är ansluten till strömkällan.
• Sträck dig inte runt bakom sågklingan när den är igång.
• Placera inte händerna närmare sågklingan än 150 mm under sågningen.
• Använd inte skadade eller spruckna sågklingor.
• Byt ut avståndsstoppet om det är skadat och/eller inte längre erbjuder ordentligt stöd. Avståndsstoppet måste bytas ut regelbundet.
• Se ALLTID till att arbetet utföres säkert. De radiella armsågama måste vara fastlästa på golvet med bultar på 8 mm diameter, och med en minsta längd på 80 mm.

VARNING! När du sågar runda arbetsstycken är det nödvändigt att förankra arbetsstycket så att det inte roterar, genom att använda en jigg eller hållare.

• Använd inte maskinen på platser där temperaturen kan nå -5^ C eller 40^ C. Lämplig temperatur är 20^ C.
• Handhavare skall instrueras om faktorer som påverkar exponering för buller (t.ex. användning av sågklinga som är avsedd att minska det buller som avges, och maskinunderhåll). Rapportera fel på maskinen, inkluderande skydd eller sågklingor, så snart de upptäcks. Se till att handhavaren är tillräckligt utbildad i maskinens användning, justering och funktion.
• Anslut maskinen till en dammuppsamlingsanordning när du sågar i trä. Beakta alltid faktorer som påverkar exponeringen för damm, såsom:

- Typ av material som ska maskinbearbetas (spånskivor skapar mer damm än trä).

- Korrekt justering av sågklingan.

– Se till att den lokala extraheringen, liksom huvor, bafflar och rännor, är ordentligt justerade.

• Använd alltid arbetshandskar vid service på maskinen, vid hantering av ojämna arbetsstycken eller vid byte av sågklingan.
• Om ett spänningsfel inträffar under tomgång, släpp omedelbart handtaget och se till att såghuvudet automatiskt går sig tillbaks till

VARNING! Trasiga elektriska ledningar måste omedelbart bytas ut.

WARNING: För att minska risken för personskada, stäng av enheten och koppla bort maskinen från

strömkällan innan du installerar och tar bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att strömbrytaren är i sitt FRÅN-läge. En oavsiktlig igångsättning kan orsaka personskada.

• Rapportera felet och märk maskinen på ett lämpligt sätt för att förhindra att personer använder den defekta maskinen.
• När sågbladet blockeras på grund av onormal matarkraft under sågningen, stäng av maskinen och koppla bort den från strömkällan. Ta bort arbetsstyccket och se till att sågbladet kan köras fritt. Slå på maskinen och påbörja en ny sågning med minskad matarkraft.

Inneboende risker

Följande risker är naturligt förekommande vid användningen av sågar med radiell arm:

Trots applicering av de relevanta säkerhetsbestämmelserna och implementeringen av säkerhetsapparater kan vissa återstående risker inte undvikas.

Dessa är:

• Personskador orsakade av att vidröra roterande delar.
• Hörselnedsättning.6
• Risk för olyckor orsakade av oövertäckta delar av det roterande sågbladet.
• Risk för personskada vid byte av sågblad.
• Risk för att klämma fingrar vid öppnande av skyddsplåtar.
• Hälsonisker orsakade av att andas in damm som skapats vid sågning i trä, särskilt ek, bok och MDF.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

När starkströmssladden är skadad, ta omedelbart bort kontakten från strömkällan.

Dra alltid ur kontakten innan du gör några justeringar eller utför service/underhåll.

Förpackningsinnehåll

Förpackningen innehåller:

1 Delvis hopmonterad såg med radiell arm
2 Bordsremsor (1 höger, 1 vänster)
2 Avståndsstopp (1 höger, 1 vänster)
2 Bordsförlängningar (1 höger, 1 vänster)

DW728KN: 1 Omkopplingsbox med elektronisk broms

DW729KN: 1 Omkopplingsbox med elektronisk broms, överlastskydd och huvudströmlbrytare

1 Dammkâpa
1 Låda innehållande:

1 benstativ
(4 ben, 1 höjdjusteringsvev, 3 M8 x 25)

1 Instruktionshandbok

1 Instruktionshandbok

1 Instruktionshandbok

1 Instruktionshandbok

1 Instruktionshandbok

1 Instruktionsh

1 Instruktionsh

1 Instruktionsh

1 Instruktionsh

1. Instruktionsh

1 Instruktionsh

1 Instruktionsh

1 Instruktionsh

1 Instruktionsh

1 Instruktionsha

1 Instruktionsha

1 Instruktionsha

1 Instruktionsha

1 Instruktionsha

1 Sprängskiss
3 Plastförpackningar

1 Plastförpackning, innehållande:

12 platta brickor, D10
12 muttrar, M10
12 hylshuvudskruvar M10 x 20

1 Plastförpackning, innehållande:

4 Triangulära stöd (2 höger, 2 vänster)
4 Raka stöd

6 träinsatser

10 bultar, M8 x 25 (aluminium)
19 bultar, M8 x 20
3 brickor, D8 (ytterdiameter är 24 mm)
26 platta brickor, D8
27 st. muttrar M8

1 Plastförpackning, innehållande:

1 gummiinsats

6 sexkantsnycklar (3, 4, 5, 6, 8 och 10 mm)
1 haknyckel
3 T-stångnycklar med 4-kanthål (10, 13 och 17 mm)

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstätt under transporten.
• Ta dig tid att grundligt läsa och förstå denna handbok före användning.

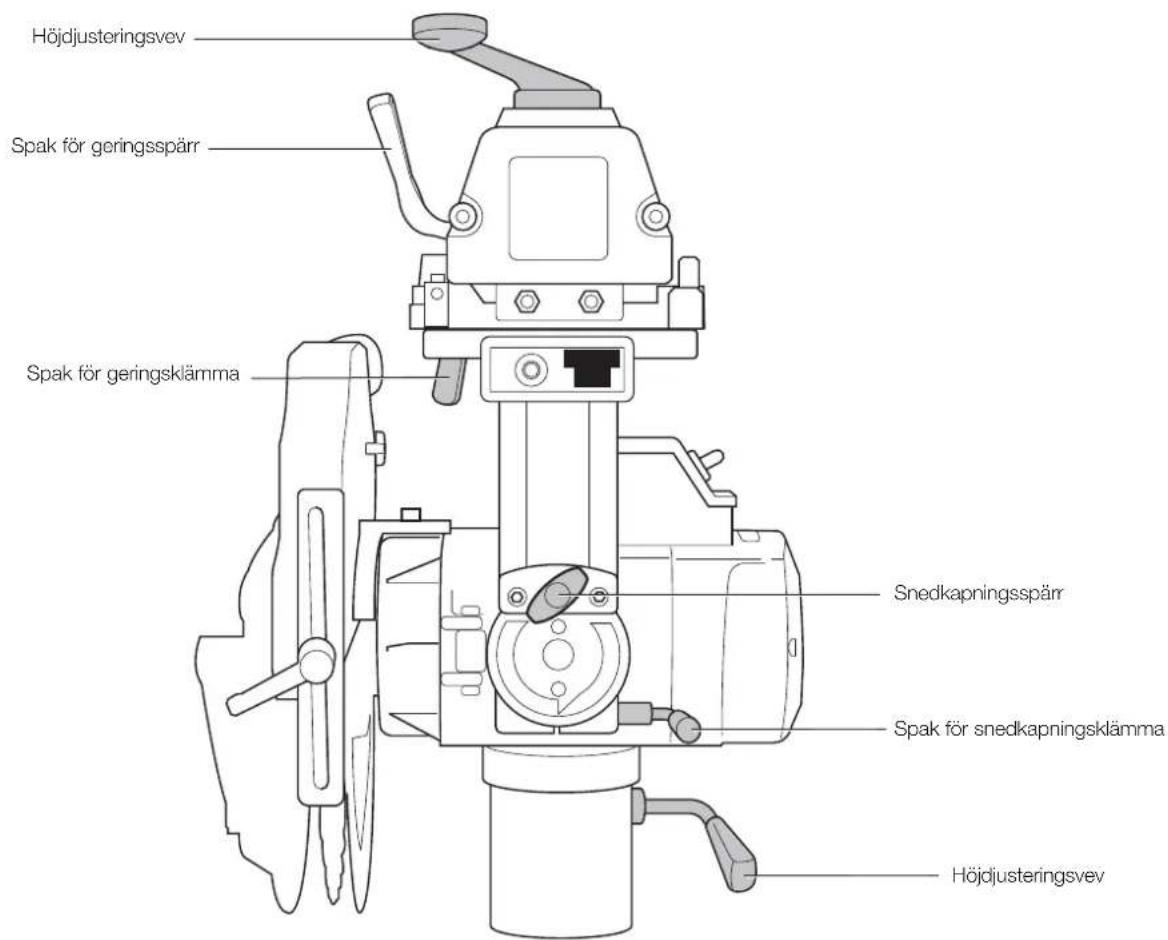

Beskrivning (fi g. 1)

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå.

a. På/av-omkopplare

SVENSKA

b. Handtag

c. Frontskydd

d. Undre skyddskåpa

e. Låst bordsskiva

f. Omkopplingsbox

g. Ben

h1. Vänster avståndsstopp (litet)

h2. Höger avständsstopp (stort)

i. Dammkåpa

j. Spak för geringsspärr

k. Spak för geringsklämma

I. Höjdjusteringsvev

m. Radiell arm

n. Stopplock

o. Sladd

p. Dammutlopp

q. Okmontage

r. Motor

s1. Vänster bordsremsa

s2. Höger bordsremsa

t1. Vänster bordsförlängning

t2. Höger bordsförlängning

u. Snedkapningsgradering

v. Rullhuvudsuppsättning

w. Isoleringsomkopplare (DW729KN)

AVSEDD ANVÄNDNING

Den radiella armsågen har konstruerats för yrkesmässig träbearbetning. Denna högprecisionsmaskin kan lätt och snabbt ställas in på tvärsnitt, snedsågning, gering. För optimal säkerhet har alla större kontroller både en spärrhake och en låsanordning. Se dessutom snabbreferensdiagrammet i slutet av avsnittet. Denna såg är konstruerad för användning ihop med en karbidspetsklinga med 350 mm diameter.

Använd INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Radialarms-sågen är ett yrkesmässigt elverktyg.

LÄT INTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

Elektrisk Säkerhet

Den elektriska motom har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALTs serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din maskins strömmatning (se tekniska data). Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet. Maximal sladdlängd är 30 m.

ENFASIGA MASKINER

Använd en godkänd förlängningssladd med 3 ledare, lämplig för denna maskins strömmatning (se tekniska data). Minsta ledararea är 1,5 mm ^2 .

TREFASIGA MASKINER

Se till att den sladd som följer med uppfyller CEE 16A industriell kontakt/kopplingsdon i enlighet med IEC 60309.

Spänningsfall

Inrusande strömmar orsakar kortvariga spänningsfall. Under ogynnsamma strömförsörjningsförhållanden kan annan utrustning påverkas.

Om systemets impedans hos strömförsörjningen är lägre än 0,25 Ω, är det osannolikt att stömingar inträffar.

Eluttag som används för dessa maskiner ska säkras med 16 Ampere avbrott med trög utlösning.

HOPMONTERING OCH JUSTERING

WARNING: För att minska risken för personskada, stång av enheten och koppla bort maskinen från strömkällan innan du installerar och tar bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: För optimal funktion hos din såg är det mycket viktigt att följa procedurema i nedanstående avsnitt.

Inställning

MONTERING AV HÖJDJUSTERINGSVEVEN (FIG. 1, 2, 3)

1. Vrid armen till mittläget.
2. Tryck ner geringsspärrens spak (j) så som visas (fig. 2).
3. Dra åt geringsklämmans spak (k).
4. För in höjdjusteringsveven (l) i spalten (x) så som visas, tills veven greppar in i muttern inuti spalten.
5. Vrid höjdjusteringsveven medurs till dess den är helt på plats (fig. 3).
6. Ställ geringsskalan (yy) mittför pekaren (xx) och dra åt de tre skruvarna (bb) inuli höjdjusteringsveven med 6 mm sexkantsnyckeln.
7. Lyft höjdjusteringsveven tillräckligt högt för att ge frigång att ta bort diverse delar under motorn.

IHOPSÄTTNING AV BENSTATIVET (FIG. 1, 4)

Benstativets beståndsdelar och fästanordningar finns packade separat.

1. Ta ut alla delar ur förpackningen.
2. Lås armen genom att använda geringsklämmans spak (k).
3. Luta maskinen försiktigt från pallen till dess de bakre stödbenen vilar på golvet.
4. Placera en träbit (y) under bordets kant (fig. 4).
5. Montera ihop benen (g) så som visas, med hjälp av de muttrar, bultar och platta brickor som medföljer.
6. Dra åt alla fästanordningar ordentligt.
7. Luta montaget till upprättstående läge.

WARNING: Maskinen måste hela tiden vara horisontell och stabil.

VIKTIGT: Assistans kan behövas för att sänka och höja montaget.

MONTERING AV BORDSFÖRLÄNGNINGEN (FIG. 1, 5–12)

Figur 5 visar korrekt läge för de triangulära stöden. Stöden monteras med användande av M8 x 20 bultar och motsvarande muttrar och med platta D8-brickor på framsidan, men inte på baksidan.

1. Montera de triangulära stöden (z) med deras platta sida vänd mot användaren.
2. Montera de raka stöden (aa) på de triangulära stödens (z) platta sida.
3. Sätt på de två bordsförlängningarna (t) på stöden med M8 x 25 bult, bricka och mutter (fig. 6).
4. Dra åt alla fästanordningar ordentligt.
5. Kontrollera att bordsförlängningarna är alldeles intill den fastlästa bordsskivan, och att bultarna är ordentligt åtdragna för hand.

WARNING: Bordsförlängningarna och den fastlästa bordsskivan MÅSTE vara intill varandra.

1. Sätt in 3 dymlingar i det lilla, vänstra avståndsstoppet (h1) och 3 dymlingar i det större, högra avståndsstoppet (h2) (fig. 7).
2. Se till att dymlingarna i det vänstra avståndsstoppet hamnar mittför de vänstra sidohålen i den fastlåsta bordsskivan, och tryck ihop med fast hand (fig. 8).
3. Gör samma sak med det högra avständsstoppet.

4. Se till att den bakre, vänstra bordsremsan (s1) hamnar mittför dymlingarna i det vänstra avståndsstoppet, och tryck ihop med fast hand (fig. 9). Dra åt bordsklämman (ee) med hylsnyckeln (fig. 10).

5. Sätt in en M8 x 25 skruv och en D8 bricka i den bakre vänstra bordsremsan och dra åt ordentligt (fig. 11, 12).

6. Gör samma sak med den bakre, högra bordsremsan.

MONTERING AV DAMMKÅPA (FIG. 13, 14)

1. Sätt dammporten på plats bakpå stödbensfoten.
2. Sätt in 3 st. M8 x 16 skruvar och D8 brickor i hålen i dammporten och foten.
3. Dra åt all skruvar med 3 st. M8 muttrar med hjälp av en 13 mm hylsnyckel och öppen skiftnyckel.

MONTERING AV SLADDHÅLLAREN (FIG. 15, 16)

1. Ta bort krysskruven (ff).
2. Montera sladdhållaren (gg) och sätt tillbaks krysskruven.
3. Ta bort ledningshållama (ii) som finns placerade på armen, och sätt tillbaks dem samtidigt som du håller sladden på plats.

WARNING: Ge tillräckligt slack så att armen kan röra sig horisontellt och vertikall.

MONTERING AV OMKOPPLINGSBOX (FIG. 17)

DW728KN

Omkopplingsboxen (f) är monterad alldeles bakom fotens högra sida. Omkopplingsboxen innehåller också den elektroniska bromsen och överlastskyddet.

1. Från fotens insida, infoga de fyra skruvama (ss) genom foten och in i de fyra hålen i omkopplingsboxen.
2. Dra åt alla fästena.

DW729KN

Omkopplingsboxen (f) är monterad på en konsol som måste sättas på vänster ben med hjälp av konsolens fästanordningar.

Omkopplingsboxen innehåller också den elektroniska bromsen, överlastskyddet och en isoleringsomkopplare (w).

1. Sätt in konsolen i hålen i vänster ben.
2. Dra åt alla fästena.

MONTERING AV SÄGKLINGAN (FIG. 1, 18–25)

1. Se till att armen är i läge 0°, och lyft upp armen (m) till det övre läget (fig. 1).
2. Luta motorn enligt följande:

a. Lås upp spaken (cc, fig. 18)

b. Dra ut snedsågningsspärren (a4, fig. 19), luta motorhuvudet (dd) så som visas, för optimal åtkomst (fig. 20) och läs med spaken (cc, fig. 21).

1. Lossa skyddskåpans skruv (kk, fig. 22) och lyft upp skyddskåpan (d) så den kommer undan (fig. 23).
2. Håll flänsen (mm) på plats med haknyckeln (hh) och vrid klingans skruv (II) medurs med hjälp av 6 mm sexkantsnyckeln (jj). Avlägsna klingans skruv (II), den utvändiga flänsen (mm) och klingan (oo) (fig. 24, 25).
3. För att montera på den nya klingan, upprepa stegen i baklänges ordning.
4. Huvudet är klart för att såga.

WARNING: Tänderna på en ny sågklinga är mycket vassa och kan vara farliga.

WARNING: Rotationsriktningen anges av pilen på motorn.

WARNING: Se till att brickan på lövsågningsmuttern ligger mot den yttre flänsen.

KONTROLL AV ATT ARMEN ÄR PARALLELL MED BORDSSKIVAN (FIG. 1, 26)

1. Sänk ner klingan (oo) tills den nätt och jämnt nuddar den fastlästa bordsskivan (e).
2. Lossa geringsspärrens spak (j) och geringsklämmans spak (k).
3. Skjut klingan framåt, förbi avståndsstoppet, och sväng därefter armen så att klingan glider över bordsskivans hela bredd.
4. Upprepa denna procedur med klingan i det bakre läget, och justera den bakre bulten om så behövs.

KONTROLL ATT KLINGAN ÄR VINKELRÄTT MOT BORDSSKIVAN (FIG. 27–28)

1. För tillbaks armen till mittläget.

2. Placera en fyrkantig stålbit (nr) mot klingan (fig. 27).

3. Om justering erfordras, gör enligt följande:

a. Ta bort snedsågningsvisarens skiva (tt, fig. 27) genom att lossa de två skruvarna (uu).

b. Lossa sexkantskruven (ww).

c. Lossa låsmuttrarna (v v) på bägge sidor om snedsågningsskalan (u) (fig. 28)
d. Med hjälp av en sexkantsnyckel, justera de lösa skruvarna (pp) tills klingan är platt mot fyrkanten.

1. Dra åt alla fästanordningar ordentligt.

WARNING: Det är särskilt viktigt att dra åt den mittersta sexkantskruven.

1. Sätt tillbaks snedsågningsvisarens skiva (tt), (fig. 27).

KONTROLL ATT TVÄRSÅGNINGSFÖRFLYTTNINGEN ÄR VINKELRÄTT MOT AVSTÅNDSSTOPPET (FIG. 29, 30)

1. Lås klingan framför avståndsstoppet (fig. 29).
2. Placera en fyrkant (rr) på en skivbit och mot avständsstoppet, så att den nätt och jämnt nuddar klingan, så som visas.
3. Dra klingan mot dig för att kontrollera att klingan rör sig parallellt med fyrkanten.
4. Om justering erfordras, gör enligt följande:

a. Lossa geringsspärrens spak (j), och släpp upp geringsklämmans spak (k) (fig. 30).
b. Lossa de två justeringsskruvama (qq).

1. För att justera armen åt vänster, lossa pinnbulten till höger om geringsspärrens spak (j), och dra åt den motsatta pinnbulten.
2. För att justera armen åt höger, lossa pinnbulten till vänster om geringsspärrens spak (j), och dra åt den motsatta pinnbulten.
3. Fortsätt i små steg och kontrollera justeringen efter varje steg med spakarna (j) och (k) ingreppade.

WARNING: Dra inte åt pinnbultarna för mycket.

1. Dra åt justeringsskruvarna (qq).

Klingskyddsmontaget (fi g. 31)

Klingskyddet är ett flerfunktionellt montage som erbjuder följande säkerhetsfunktioner:

• Frontskydd (c) och återfjädrande bakre skydd (d), för fullt skydd från klingan.
• Dammextraheringsadapter (a1).
• Justerbart fingerskydd (a2) för användning vid tvärkapning.

SNEDSÅGNINGSSKALA (FIG. 32)

Kontrollera att snedsågningsskalan (u) visar 0° när den är inställd för en vertikal kapning.

Om så behövs, lossa skruvarna (uu) och justera visaren till 0°.

GERINGSSKALA (FIG. 3)

Kontrollera att geringsskalan (yy) visar 0° när den är inställd för en vertikal kapning.

Justera visaren (xx) så att den visar 0°, med hjälp av skruven (zz).

Armen har förinställda lägen på 45° vänster och höger, och på 0°.

ANVÄNDNING

Bruksanvisning

WARNING:

- laktta alltid säkerhetsinstruktionema och tillämpbara bestämmelser.

• Se till att det material som ska sågas är ordentligt förankrat på plats.
• Applicera bara ett varsamt tryck på verktyget och använd inget sidotryck på sågbladet.
• Undvik att överlasta.

a den tillämpliga sågklingan. Använd inte alltför slitna sågblad. Verktygets högsta rotationshastighet får inte överskrida den för sågklingan.

• Försök inte att kapa alltför små delar.
• Låt klingan kapa av sig sjäivt. Tvinga den inte.
• Låt motorn uppnå full hastighet innan du sågar.
• Se till att alla låsrattar och klämhandtag är åtdragna.
• Kör aldrig maskinen utan att alla skydden finns på plats.
• Lyft aldrig maskinen via bordsskivan.

- Kontrollera alltid att det finns ett lämpligt spår i bordsskivan.

• Använd alltid figur 35 för att kontrollera avständsstoppets läge och typ.

Användare i Storbritannien bör observera "woodworking machines regulations 1974" och alla eventuella efterföljande tillägg.

ATT SÄTTA PÅ OCH STÄNGA AV (FIG. 1)

På/av-omkopplaren på din såg med radiell arm erbjuder flera fördelar:

- Frisättningsfunktion vid strömlöshet: skulle strömmen av någon orsak försvinna, måste omkopplaren avsiktligt återaktiveras.

- Motorns anordning för överlastskydd: I håndelse av att motorn överbelastas kommer dess strömförsörjning att stängas av. Om detta inträffar, låt motorn svalna under 10 minuter, och tryck därefter på återställningsknappen ovanpå motorn (endast för DW728KN). OBSERVERA: DW729KN har ett överlastskydd med automatisk återställning.

- Bromssystem: efter avstängning kommer bromssystemet att stoppa sågklingan inom 10 sekunder.

- Strömbrytaren har endast dödmansgrepp-funktioner.

- Isoleringsomkopplare (DW729KN): manuell vridomkopplare för att stänga AV all strömförsörjning till enheten.

För att sätta på maskinen, tryck på det gröna styrdonet (a) i handtaget (b). När styrdonsknappen släpps stannar maskinen automatiskt.

GÖRA EN PROVSÅGNING (FIG. 1)

1. Med geringsspärrens spak (j) ingreppad, lås geringsklämmans spak (k) så att klingan placeras för en rak 0° kapning tvärsöver.
2. Sänk armen tills klingan nästan nuddar bordsskivan.
3. Sätt arbetsstycket mot avständsstoppets framdel.
4. Sätt igång sågen och sänk amen så att klingan kan såga en grund skåra i bordets yta.
5. Dra klingan mot dig så att den skär ett vertikalt spår i avständsstoppet av trä och genom arbetsstycket.
6. Återför klingan till viloläget och stänga av sågen.
7. Kontrollera att skåran är helt 90° i alla plan, och justera om så behövs.

Grundläggande Sågkapningar (fig. 33–36)

WARNING: Tändema på en ny sågklinga är mycket vassa och kan vara farliga.

KAPNING TVÄRSÖVER (FIG. 33)

1. Ställ in den radiella armen rätvinkligt mot avständsstoppet.
2. Aktivera geringsspärrens spak (j) i 0° läge, och dra åt geringsklämmans spak (k).
3. Sänk klingan.
4. Justera fingerskyddet (a2) så att det nätt och jämnt går fritt från arbetsstycket.
5. Om det inte finns någon skåra i bordsskivan, skär en, så som beskrivs härovan.
6. Håll arbetsstycket mot avständsstoppet, och håll dina fingrar ordentligt borta från klingans bana.
7. Sätt på sågen, och dra långsamt klingan genom avständsstoppet och arbetsstycket.
8. Återför klingan till viloläget och stänga av sågen.

SNEDSÅGNINGAR (FIG. 34, 35)

1. Lossa geringsspärrens spak (j) och geringsklämmans spak (k).
2. Sväng armen till den erforderliga vinkeln på geringsskalan.
3. För 45° vänster eller höger, aktivera geringsspärrens spak (j) och lås med geringsklämmans spak (k).
4. För mellanliggande vinklar, använd enbart geringsklämmans spak.
5. Fortsätt som för tvärkapning.

SNEDSÅGNING (FIG. 33, 36)

1. Ställ in armen som för en 0° kapning tvärsöver.
2. Lyft upp klingan en bra bit ovanför bordsytan.
3. Lossa snedsågningsklämmans spak (a3) och dra ut snedsågningsspärren (a4).
4. Luta motorn till den erforderliga vinkeln på snedsågningsskalan (u).
5. För 45° höger, se till att snedsågningsspärrens spak (a4) greppar in, och lås med snedsågningsklämmans spak (a3).
6. För mellanliggande vinklar, använd enbart snedsågningsklämmans spak.
7. Fortsätt som för en vertikal kapning tvärsöver.

FLERKOMPONENT-GERING (FIG. 35)

Denna kapning är en kombination av en gering och en snedsågning.

1. Ställ in den erforderliga fasvinkeln.
2. Sväng armen till det erforderliga geringsläget.
3. Fortsätt som för geringssågningar.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

OBSERVERA: Ingen service behövs på den mekaniska bromsen.

VIKTIGT: Byt ut den fasta bordsskivan och avständsstoppet när de är slitna.

WARNING: För att minska risken för personskada, stäng av enheten och koppla bort maskinen från strömkällan innan du installerar och tar bort tillbehör, före justering eller ändring av inställningar eller vid reparationer. Se till att avtryckarens kontakt är urdragen. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: Om sågklingan är sliten, ersätt den med en ny eller en vässad klinga.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

Innan användning kontrollera noga att den övre bladskyddet, det rörliga nedre bladskydder samt dammutsugningsröret fungerar korrekt. Se till att spån, damm eller bitar från arbetsstycket inte medför att någon av funktionema blockeras.

Om något fragment från arbetsstycket fastnar mellan sågbladet och skydden, koppla ifrån maskinen från elförsörjningen och följ instruktionerna som ges i avsnittet Montering av sågbladet. Ta bort de bitar som fastnat och montera tillbaka sågbladet.

WARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

WARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

VARNING: För att minska risken för personskada, rengör regelbundet bordsskivan.

WARNING: För att minska risken för personskada, rengör regelbundet dammuppsamlingssystemet.

Dammextrahering

WARNING: Anslut alltid en dammextraherings-anordning framtagen i enlighet med relevanta bestämmelser för dammutsläpp. Lufthastigheten hos utvändigt anslutna system ska vara 20 m/s +/-2 m/s. Hastigheten ska mätas i anslutningsröret vid anslutningspunkten, med verklyget anslutet men inte gående.

Transport

Vid transport av maskinen, se till att såghuvudet är säkert läst. Var medveten om att bordet inte är lämpligt att lyfta upp maskinen med. Använd alltid en gaffeltruck för transport. För säker lyft, sätt gaffeln under den nedre tvärstången på benstativet.

Valfria tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Rekommenderade sågblad DW728 / DW729 - DT4305

Att skydda miljön

Separat insamling. Denna produkt får inte kasseras tillsammans med vanligt hushållsavfall.

Skulle du en dag upptäcka att din produkt från DEWALT behöver ersättas eller att du inte längre har någon användning för den, kassera den inte tillsammans med hushållsavfallet. Gör denna produkt tillgänglig för separat insamling.

Separat insamling av använda produkter och förpackningar möjliggör att ämnena kan återvinnas och användas igen. Återanvändning av återvunna ämnen bidrar till att förhindra miljöföroreningar och minskar behovet av råmaterial.

Lokala bestämmelser kan ge anvisningar för separat insamling av elektriska produkter från hushållen, på kommunala avfallsanläggningar eller via återförsäljaren när du köper en ny vara.

DEWALT tillhandahåller en inrättning för insamling och återvinning av DEWALTs produkter när dessa har nätt slutet på sin livslängd. För att utnyttja denna tjänst, återsänd din vara till något behörgt reparationsombud, som kommer att tillvarata den å dina vägnar.

Du kan kontrollera var ditt närmaste behöriga reparationsombud finns, genom att kontakta det lokala kontoret för DEWALT på den adress som anges i denna handbok. Alternativt finns en förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning, med kontaktadresser, på Internet på: www.2helpU.com.

GARANTI

DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI TILLFREDSSTÄLLElse-GARANTI •

Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna del inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

• KONTRAKT PÅ ETT ÅRS FRI SERVICE •

Om du behöver underhåll eller service för ditt DEWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI •

Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;
• Produkten bara har utsatts för rimligt slitage och nötning;
• Reparationer inte har försökt göras av obehöriga personer;
• Bevis på köpet visas upp.
• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beständsdelar.

Om du vill göra ett yrkande, kontakta din återförsäljare eller leta efter din närmaste auktoriserade DEWALT reparationsombud i DEWALT katalogen eller kontakta ditt DEWALT kontor på den adress som anges i denna manual. En förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.

SNABBREFERENSDIAGRAM

Höjdjusteringsvev Spak för geringsspärr Spak för geringsklämma Snedkapningsspärr Spak för snedkapningsklämma Höjdjusteringsvev

RADYAL KOLLU TESTERE DW728KN/DW729KN

Tebrikler!
