MANUAL DE USUARIO DW728KN DEWALT

Español (traducido de las instrucciones originales) 36

Ha elegido una herramienta eléctrica DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricas profesionales.

Datos técnicos

	DW728KN	DW729KN
Potencia absorbida W 2200 4000
Potencia de salida W 1820 3300
Tipo 1 1
Voltaje	V	230	400
Diámetro de la hoja	mm	350	350
Diámetro interior de la hoja	mm	30	30
Diámetro del eje	mm	30	30
Velocidad sin carga, 50 Hz	min^-1	3000	3000
Velocidad con carga, 50 Hz	min^-1	2850	2780
Profundidad del corte a 90°Capacidad máx. de corte transversal a 0°Capacidad máx. de corte a inglete a 45°derechaizquierda	mmmm	110525365150	110525365150
Profundidad del corte a 45°Capacidad máx. decorte transversal a 0°Capacidad máx. de corte a inglete a 45°derechaizquierda	mmmmmmmm	75525250270	75525250270

Dimensiones generales (con borriquete)	cm	181 X 134 X 152	181 X 134 X 152
Adaptador de extracción de polvo	mm	100	100
Valores de extracción de polvo recomendados
Velocidad del aire en el punto
de conexión	m/s	20	20
Flujo volumétrico	m^3/h	500	500
Valor de vacío en el punto
de conexión	PA	5000/2400	5000/2400
Puerto de extracción de polvo	mm	100	100
Sección transversal	cm^2	78,5	78,5
Puerto de extracción de polvo	mm	40	40
Sección transversal	cm^2	12,6	12,6

Peso	kg	149	149
Tiempo automático de freno de la hoja				< 10s < 10s
Ciclo operatorio		min	1'/1'	1'/3'
Grado de protección			IP5X	IP5X

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN 61029-1:

L_PA	(presión acústica)	dB(A)	96	96
K_PA	(incertidumbre de presión acústica)	dB(A)	3,0	3,0
L_PA	(potencia acústica)	dB(A)	109	109
K_PA	(incertidumbre de la potencia acústica)	dB(A)	2,9	2,9

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN 61029-1:

Valor de la emisión de vibración a_h = m/s^3		2,0	2,0
Incertidumbre K =	m/s^3	1,9	1,9

NOTA: Las cifras son niveles de emisión y no son necesariamente niveles de trabajo seguros. Aunque hay una correlación entre los niveles de emisión y exposición, ésta no puede utilizarse de manera fiable para determinar si se necesitan más precauciones. Entre los factores que influyen en el nivel actual de exposición de los trabajadores se incluyen las características de la sala de trabajo y otras fuentes de ruido, etc. por ejemplo el número de máquinas y otros procesos adyacentes. Además, el nivel de exposición permisible puede variar de un país a otro. Sin embargo, esta información permitirá al usuario de la máquina realizar una mejor evaluación de los peligros y los riesgos.

Fusibles:

Europa	herramientas de 230 V	16 Amperios, en la red
	herramientas de 400 V	16 amperios, por fase

Defi niciones: Pautas de seguridad

Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos.

PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave.

ADVERTENCIA: indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave.

ATENCIÓN: indica una situación potencialmente peligrosa que, de no evítarse, puede ocasionar una lesión de poca o modera gravedad.

AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales.

Indica riesgo de descarga eléctrica.

Indica riesgo de incendio.

Indica bordes afilados.

Declaración de conformidad CE

DIRECTRIZ DE LA MAQUINARIA

DW728KN/DW729KN

DEWALT declara que los productos descritos bajo "datos técnicos" son conformes a las normas:

2006/42/EC, EN 1870-17:2007.

Estos productos son conformes también a la Directriz 2004/108/EC. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual.

El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DEWALT.

X. Jopmann

Horst Grossmann

Vicepresidente de Ingeniería y Desarrollo de Productos

D-65510, Idstein, Alemania

15.06.2009

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones

Instrucciones de seguridad generales

¡ADVERTENCIA! Cuando use herramientas eléctricas deben siempre observarse precauciones de seguridad básicas para reducir el riesgo de incendio, descarga eléctrica y lesión corporal, incluidas las siguientes.

Lea todas las instrucciones antes de intentar manejar este producto y consérvelas.

CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS

1. Mantenga limpia el área de trabajo.

Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes.

1. Tenga en cuenta el entorno del área de trabajo.

No exponga la herramienta a la lluvia. No utilice la herramienta en ambientes húmedos o mojados. Procure que el área de trabajo esté bien iluminada (250 - 300 Lux). No utilice la herramienta donde exista riesgo de incendio o explosión, p.ej. en la proximidad de líquidos y gases inflamables.

1. Protéjase contra las descargas eléctricas.

Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y frigoríficos). Cuando use la herramienta en condiciones extremas (p.ej. humedad elevada, formación de polvo metálico, etc.), se puede mejorar la seguridad eléctrica intercalando un transformador de separación o un disyuntor con derivación a tierra (FI).

1. Mantenga alejadas a otras personas.

No permita que otras personas, especialmente niños, que no estén implicadas en el trabajo, toquen la herramienta o el cable alargador y manténgalas alejados del área de trabajo.

1. Guarde las herramientas que no utilice.

Las herramientas que no se utilicen deben guardarse en un lugar seco, cerrado bien y fuera del alcance de los niños.

1. No fuerce la herramienta.

Funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas.

1. Use la herramienta adecuada.

No utilice herramientas de baja potencia para ejecutar trabajos pesados. No utilice las herramientas para aplicaciones no previstas; por ejemplo no utilice sierras circulares para cortar ramas de árboles o troncos.

1. Vístase debidamente.

No lleve ropa suelta ni joyas, ya que pueden quedar atrapadas en las piezas móviles. Se recomienda el uso de calzado antideslizante cuando trabaje en exteriores. Para sujetar el pelo largo, use un accesorio protector.

1. Use un equipo protector.

Utilice siempre gafas protectoras. Utilice una mascarilla si el trabajo a ejecutar produce polvo u otras partículas volantes. Si esas partículas están a una temperatura considerablemente caliente, utilice también un delantal de trabajo resistente al calor. Lleve puesta siempre la protección auditiva. Lleve un casco protector en todo momento.

1. Conecte el equipo de extracción de polvo.

Si se suministran dispositivos para la conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente.

1. No someta el cable de alimentación a presión innecesaria.

Nunca tire del cable para desconectarlo del enchufe. Protoja el cable de las fuentes de calor, del aceite y de los bordes afilados. No transporte nunca la herramienta sujetándola por el cable.

1. Sujete bien la pieza de trabajo.

Siempre que sea posible, utilice abrazaderas o un tornillo de banco para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta.

1. No intente extender las manos demasiado.

Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.

1. Tenga cuidado al realizar labores de mantenimiento.

Mantenga sus herramientas para cortar afiladas y limpias para trabajar mejor y de forma más segura. Siga las instrucciones para lubricar y cambiar los accesorios. Inspeccione las herramientas periódicamente y si están dañadas llévelas a un centro de servicio autorizado para que las repare. Mantenga las empuñaduras o mangos secos, limpios y libres de aceite y grasa.

1. Desconecte las herramientas.

Desconecte la herramienta de la fuente de alimentación cuando no esté utilizándola y antes de realizar reparaciones o cambiar accesorios como hojas, brocas y cuchillas.

1. Saque las llaves de ajuste y las llaves inglesas.

Acostúmbrese a verificar que las llaves de ajuste y las llaves inglesas se hayan sacado de la herramienta antes de utilizarla.

1. Evite ponerla en funcionamiento involuntariamente.

No transporte la herramienta con un dedo en el interruptor. Asegúrese de que la herramienta esté en posición de "apagado" ("off") antes de enchufarla.

1. Use cables alargadores para exteriores.

Compruebe que el cable alargador no presente desperfectos antes de utilizarlo y cámbielo si es necesario. Al utilizar la herramienta en exteriores, utilice exclusivamente cables alargadores diseñados para uso en exteriores.

1. Esté siempre alerta.

Concéntrese en lo que esté haciendo. Use el sentido común. No maneje la herramienta cuando esté cansado o bajo los efectos de medicamentos o alcohol.

1. Compruebe que no haya piezas dañadas.

Antes de utilizarla, compruebe cuidadosamente la herramienta y el cable de corriente para determinar si funcionará bien y realizará la función para la que está prevista. Compruebe la alineación y fijación de las piezas móviles, las piezas rotas, el montaje y cualquier otro condicionante que pueda afectar el funcionamiento correcto de la herramienta. Un protector u otra pieza que esté dañada deben ser reparada adecuadamente o cambiada por un centro de servicio técnico autorizado a menos que se indique de otro modo en este manual de instrucciones. Lleve los interruptores dañados o defectuosos a un centro de servicio autorizado para que los cambien. No utilice la herramienta si no puede encenderse y apagarse con el interruptor. Jamás intente repararlas usted mismo.

¡ADVERTENCIA! El uso de otros accesorios, adaptadores o la propia utilización de la herramienta de cualquier forma que no sea la recomendada en este manual de instrucciones puede presentar riesgo de lesiones a los usuarios.

1. Su herramienta deber ser reparada por una persona cualificada.

Esta herramienta eléctrica cumple con las normas de seguridad pertinentes. Las reparaciones deben ser efectuadas únicamente por personas cualificadas que utilicen piezas de repuesto originales; de lo contrario puede ocasionarse un daño considerable al usuario.

Normas de seguridad adicionales de las sierras de brazo radial

• Proteja el suministro eléctrico con un fusible o cortacircuito adecuado.
• Mantenga las guías de los cojinetes del brazo y los cojinetes de la cabeza del rodillo limpios y sin grasa.
• Antes de encender la sierra, asegúrese de que la guía esté en la posición correcta. La hoja no debe estar en contacto con el material hasta que se tire de la sierra con la empuñadura.
• Fije siempre el protector de los dedos de manera que pase por encima de la guía fijada o esté 3 mm por encima de la superficie del material que se vaya a cortar, lo que sea más alto.

ESPAÑOL

• Compruebe con regularidad los ajustes para determinar la precisión y cámbielos según sea necesario.
• Asegúrese de que la hoja gire en la dirección correcta y de que los dientes estén apuntando hacia la guía.
• Compruebe que todos los pomos de sujeción estén apretados antes de empezar el trabajo.
• No ponga nunca la máquina en marcha si no tiene todos los protectores en su sitio.
• Cuando no la utilice, proteja la hoja de la sierra completamente utilizando el protector de la hoja.
• Desconecte la máquina del suministro eléctrico cuando no esté utilizándola, al cambiar las hojas o al realizar reparaciones.
• Use siempre hojas de sierra correctas y afiladas fabricadas conforme a la norma EN847-1 y con un ángulo de corte de +/- 5 mm.
• No use nunca hojas de la sierra cuando la velocidad marcada máxima sea menor a la velocidad de revolución del eje.
• No use una hoja de sierra de acero de alta velocidad (HSS).
• El diámetro de la hoja recomendado se indica en los datos técnicos.
• No encaje nada contra el ventilador del motor para detener el eje del motor.
• Antes de usarla asegúrese de que los protectores, el freno, el retorno automático y los dispositivos de bloqueo funcionen bien. No utilice la máquina si estos dispositivos están defectuosos.
• Al cortar una pieza de trabajo redonda use SIEMPRE una plantilla para posicionar o prisma adecuado para evitar que gire la pieza de trabajo.
• No fuerce la acción de corte. (El parar o detener parcialmente el motor puede ocasionar grandes daños). Antes de cortar, permita que el motor alcance su velocidad total.
• No levante la máquina por la mesa de trabajo.
• No corte metales ferrosos, metales no ferrosos o mampostería.
• No aplique lubricantes a la hoja cuando esté en funcionamiento.
• Cuando la sierra esté conectada al suministro eléctrico no ponga las manos en la zona de la hoja.
• No extienda la mano alrededor y por detrás de la hoja de la sierra cuando esté en funcionamiento.
• No ponga las manos más cerca de 150 mm de la hoja de la sierra mientras corte.
• No utilice hojas de sierra que estén agrietadas o dañadas.
• Cambie la guía si está dañada o si ya no ofrece un apoyo adecuado. La guía tiene que cambiarse periódicamente.
• Asegúrese de que el funcionamiento sea SIEMPRE seguro. Las sierras de brazo radial tienen que estar fijadas al suelo con tomillos de 8 mm de diámetro y una longitud mínima de 80 mm.
  ¡ADVERTENCIA! Al cortar piezas de trabajo redondas, es necesario asegurar la pieza con una plantilla para posicionar o soporte para evitar que se gire.
• No utilice máquinas en lugares donde la temperatura pueda alcanzar -5^ o 40^ C. Una temperatura adecuada es 20^ C.
• El operador debe conocer los factores que influyen en la exposición al ruido (p. ej., el uso de una hoja de sierra diseñada para reducir los ruidos emitidos, o el mantenimiento de la máquina). Comunique los defectos de la máquina, incluidos los de los protectores y la hoja de sierra, tan pronto como se detecten. Asegúrese de que el operador esté bien entrenado en el uso, el ajuste y el funcionamiento de la máquina.
• Cuando corte madera, conecte la máquina a un recolector de polvo. Tenga siempre en cuenta los factores que influyen en la exposición al polvo, como por ejemplo:
• El tipo de material que va a cortarse (el aglomerado genera más polvo que la madera).
• El ajuste correcto de la hoja de la sierra.
• Compruebe el ajuste correcto del sistema de extracción del recinto, así como de las campanas, deflectores y canaletas.

• Póngase siempre guantes de trabajo cuando haga reparaciones en la máquina, manipule piezas de trabajo ásperas o cambie la hoja de la sierra.
• Si ocurre un fallo de tensión cuando la máquina está parada, suelte la empuñadura inmediatamente, asegurándose de que el cabezal de la sierra se mueva automáticamente hasta su posición de reposo.

¡ADVERTENCIA! Los cables eléctricos defectuosos tienen que cambiarse inmediatamente.

ADVERTENCIA: Para disminuir el riesgo de lesiones, apague la máquina y desconéctala del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones. Compruebe que el interruptor esté en la posición OFF. La puesta en marcha accidental puede causar lesiones.

- Indique el fallo y marque la máquina de forma adecuada para evitar que los demás utilicen una máquina defectuosa.

- Cuando la cuchilla de la sierra esté bloqueada debido a una fuerza de alimentación anormal, apague la máquina y desconéctela de la red. Retire la pieza de trabajo y compruebe que la cuchilla de la sierra gira sin problemas. Encienda la máquina y empiece de nuevo a cortar con una fuerza de alimentación reducida.

Riesgos residuales

A continuación se citan los riesgos inherentes al uso de las sierras de brazo radial:

A pesar del cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse.

Los riesgos son los siguientes:

• Lesiones provocadas por tocar las piezas en movimiento.
• Deterioro auditivo.
• Riesgo de accidentes provocados por las partes descubiertas de la hoja de la sierra en movimiento.
• Riesgo de lesiones al cambiar la hoja de la sierra.
• Riesgo de pillarse los dedos al abrir los protectores.
• Riesgos para la salud al respirar el polvillo que se desprende al cortar madera, en especial de roble, haya y MDF.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes pictogramas:

Antes de usarse, lea el manual de instrucciones.

Póngase protección para el oído.

Póngase protección para los ojos.

Cuando el cable eléctrico esté dañado, desconecte el la fuente de alimentación inmediatamente.

Desconecte siempre el cable antes de realizar ajustes, reparaciones o mantenimiento.

Contenido del embalaje

El embalaje contiene:

1 Sierra de brazo radial parcialmente ensamblada
2 Listones de mesa (1 derecho, 1 izquierdo)

2 Guías (1 derecha, 1 izquierda)

2 Extensiones de mesa (1 derecha, 1 izquierda)

DW728KN: 1 Caja de interruptor con freno electrónico

DW729KN: 1 Caja de interruptor con freno electrónico, protector de sobrecarga y desconectador del interruptor principal

1 Cubierta protectora de polvo

1 Caja que contiene:

1 borriquete

(4 patas, 1 manivela de ajuste de altura, 3 M8 x 25)

1 Manual de instrucciones
1 Dibujo despiezado
3 Envases Skinpack

1 Envase Skinpack que contiene:

12 arandelas planas D10
12 tuercas M10
12 tornillos de cabeza hueca M10 X 20

1 Envase Skinpack que contiene:

4 Soportes triangulares (2 derechos, 2 izquierdos)
4 Soportes rectos
6 separadores de madera
10 tornillos M8 x 25 (aluminio)
19 tornillos M8 x 20
3 arandelas D8 (el diámetro exterior es 24 mm)
26 arandelas planas D8
27 tuercas M8

1 Envase Skinpack que contiene:

1 separador de goma
6 llaves hexagonales (3, 4, 5, 6, 8 y 10 mm)
1 llave de pivotes frontales
3 separadores de caja (10, 13 y 17 mm)

• Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte.
• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta.

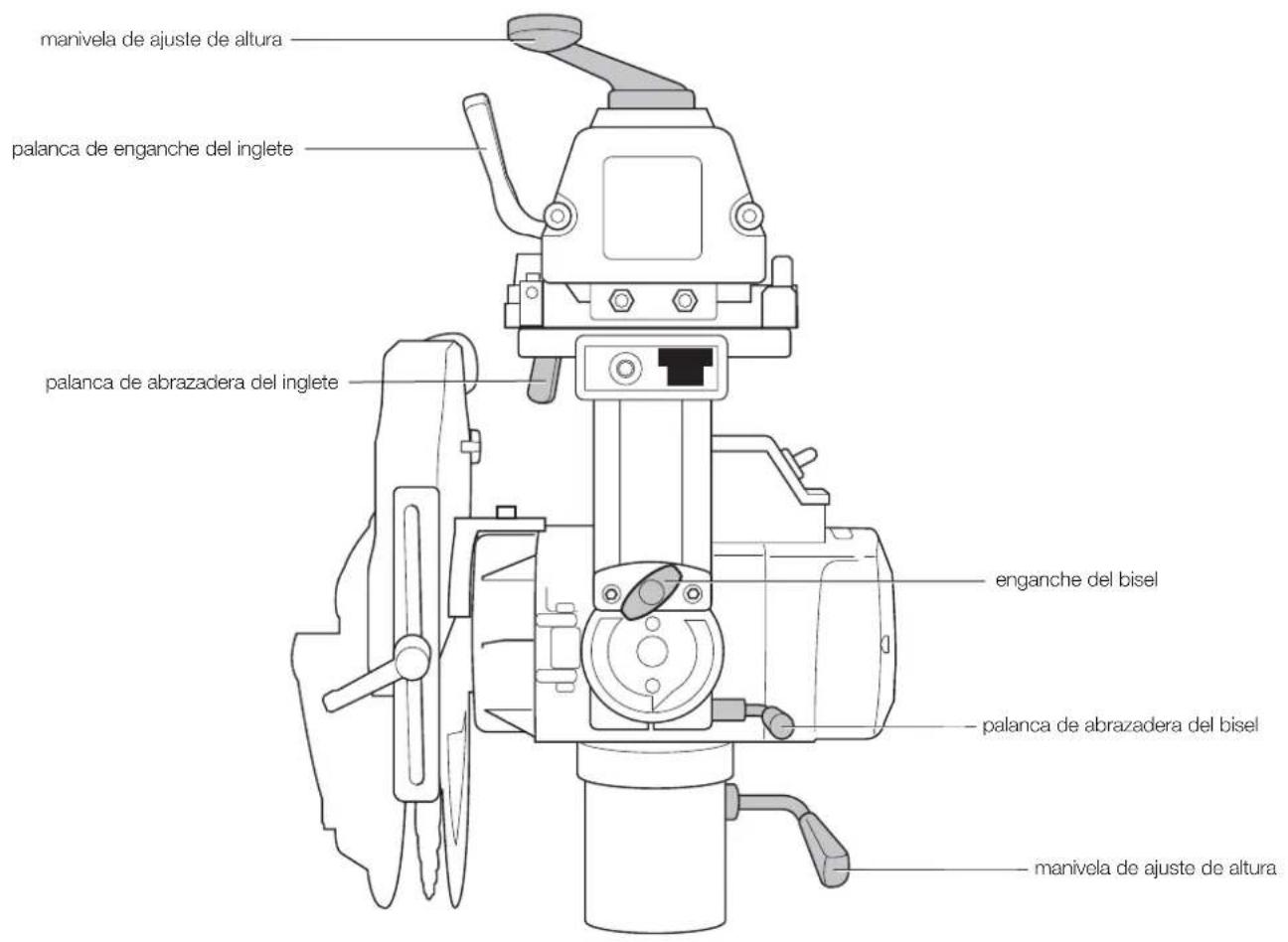

Descripción (fi g. 1)

ADVERTENCIA: Jamás altere la herramienta eléctrica ni ninguna de sus piezas. Podrían producirse lesiones personales o daños.

a. Interruptor de encendido/apagado

b. Empuñadura
c. Protector delantero
d. Protector inferior
e. Tablero de mesa fijo
f. Caja de interruptor
g. Pata

h1. Guía izquierda (pequeña)

h2 Guía derecha (grande)

i. Cubierta protectora de polvo
j. Palanca de enganche del inglete
k. Palanca de abrazadera del inglete
I. Manivela de ajuste de altura

m. Brazo radial

n. Tapa de extremo
o. Cable
p. Salida para polvo
q. Yunta

r. Motor

s1. Listón de mesa izquierdo
s2. Listón de mesa derecho
t1. Extensión de mesa izquierda
t2. Extensión de mesa derecha

u. Escala de bisel
v. Cabeza de rodillo
w. Desconectador (DW729KN)

USO PREVISTO

La sierra de brazo radial ha sido diseñada para la carpintería profesional. Esta máquina de gran precisión puede ajustarse fácil y rápidamente para realizar cortes transversales, biselados, o de inglete. Para una seguridad óptima, todos los controles principales tienen un pestillo y un dispositivo de bloqueo. Consulte también el gráfico de referencia rápida al final de la sección. Esta sierra está diseñada para utilizarse con una hoja de punta de carburo de 350 mm de diámetro.

NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables.

La sierra de brazo radial es una herramienta eléctrica profesional.

NO permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requiere supervisión.

Seguridad eléctrica

El motor eléctrico está concebido para un solo voltaje. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características.

Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la organización de servicios de DEWALT.

Uso de un alargador

No debe utilizarse un alargador a menos que sea absolutamente necesario. Use un alargador adecuado a la potencia de la máquina (consulte los datos técnicos). Si utiliza un carrete de cable, desenrolle siempre el cable completamente. La longitud máxima del cable es de 30 m.

MÁQUINAS MONOFÁSICAS

Use un alargador de 3 conductores adecuado a la potencia de esta máquina (consulle los datos técnicos). El tamaño mínimo del conductor es de 1,5 mm ^2 .

MÁQUINAS TRIFÁSICAS

Asegúrese de que el cable se proporcione con enchufe/acoplador industrial CEE 16A conforme a la norma IEC 60309.

Caídas de tensión

Las corrientes de entrada originan breves caídas de tensión. En condiciones desfavorables de suministro eléctrico también pueden verse afectados otros aparatos.

Si la impedancia del sistema de suministro eléctrico es inferior a 0,25 Ω, es improbable que se produzcan perturbaciones.

A los enchufes utilizados para estas máquinas se les pondrá unos fusibles con cortacircuitos de 16 amperios con una característica inerte.

MONTAJE Y AJUSTE

ADVERTENCIA: Para disminuir el riesgo de lesiones, apague la máquina y desconéctala del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones. Compruebe que el interruptor de puesta en marcha esté en la posición OFF. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA: Para un rendimiento óptimo de la sierra, es de vital importancia seguir los procedimientos que se exponen en los párrafos a continuación.

Instalación

MONTAJE DE LA MANIVELA DE AJUSTE DE ALTURA (FIGS. 1, 2, 3)

1. Gire el brazo hasta la posición central.
2. Presione hacia abajo la palanca de enganche del inglete (j) como se muestra (fig. 2)
3. Apriete la palanca de abrazadera del inglete (k).
4. Introduzca la manivela de ajuste de altura (l) en la columna (x) como se muestra, hasta que la manivela se engrane en la tuerca dentro de la columna.
5. Gire la manivela de ajuste de altura en sentido horario hasta que esté totalmente asentada (fig. 3).

ESPAÑOL

1. Alinee la escala de inglete (yy) con el indicador (xx) y apriete los tres tomillos (bb) dentro de la manivela de ajuste de altura con una llave hexagonal de 6 mm.
2. Levante la manivela de ajuste de altura lo suficiente para dejar espacio para eliminar varios elementos debajo del motor.

MONTAJE DEL BORRIQUETE (FIGS. 1, 4)

Los componentes y las fijaciones del borriquete están embalados por separado.

1. Saque todas las piezas del embalaje.
2. Bloquee el brazo utilizando la palanca de abrazadera del inglete (k),
3. Incline la máquina con cuidado desde la paleta hasta que la parte posterior de la columna descanse sobre el suelo.
4. Coloque un trozo de madera (y) bajo el borde de la mesa (fig. 4).
5. Ensamble las patas (g) como se muestra, usando las tuercas, los tomillos y las arandelas planas provistas.
6. Apriete firmemente todos los fijadores.
7. Incline el montaje hacia la posición vertical.

ADVERTENCIA: La máquina debe estar nivelada y estable en todo momento.

IMPORTANTE: Puede necesitarse ayuda para bajar o subir el montaje.

MONTAJE DE LA EXTENSIÓN DE MESA (FIGS. 1, 5–12)

La Figura 5 muestra la posición correcta de los soportes triangulares. Los soportes se montan usando tornillos M8 x 20 y las tuercas correspondientes con arandelas planas D8 en la parte delantera, pero no en la trasera.

1. Monte los soportes triangulares (z) con la parte plana del soporte mirando hacia el operador.
2. Monte los soportes rectos (aa) en la parte plana del soporte triangular (z).
3. Coloque las dos extensiones de mesa (t) en los soportes con un tomillo M8 x25, una arandela y una tuerca (fig. 6).
4. Apriete firmemente todos los fijadores.
5. Compruebe que las extensiones de mesa estén al mismo nivel del tablero de mesa fijo y apriete bien los tornillos con la mano.

ADVERTENCIA: Las extensiones de mesa y el tablero de mesa fijo DEBEN estar nivelados.

1. Introduzca 3 clavijas en la guía pequeña de la izquierda (h1) y 3 clavijas en la guía más grande de la derecha (h2) (fig. 7)
2. Alinee las clavijas de la guía izquierda con los agujeros del lado izquierdo en el tablero de la mesa fijo y apriete firmemente (fig. 8).
3. Repita el mismo procedimiento con la guía derecha.
4. Alinee el listón de mesa izquierdo posterior (s1) con las clavijas de la guía izquierda y apriételos firmemente (fig. 9). Apriete la abrazadera de la mesa (ee) con la llave de tuerca de boca tubular (fig. 10).
5. Introduzca un tornillo M8 x 25 y una arandela D8 en el listón de mesa izquierdo posterior y apriete bien (figs. 11, 12).
6. Repita para el listón de mesa derecho posterior.

MONTAJE DE LA CUBIERTA PROTECTORA DE POLVO (FIGS. 13, 14)

1. Coloque el puerto de polvo en posición hacia atrás en la base de la columna.
2. Introduzca 3 tomillos M8 x 16 y arandelas D8 en el puerto de polvo y los agujeros de la base.
3. Apriete todo con 3 tuercas M8 utilizando una llave de tuerca de boca tubular de 13 mm y un separador de llave abierto.

MONTAJE DEL SOPORTE DE CABLE (FIGS. 15, 16)

1. Saque el tornillo de cruceta (ff).
2. Monte el soporte de cable (gg) y vuelva a colocar el tornillo de cruceta.
3. Saque la abrazadera del cable (ii) situada en el brazo y vuelva a colocarla sujetando los cables en su sitio.

ADVERTENCIA: Deje que se produzca el movimiento del brazo en dirección horizontal y vertical.

MONTAJE DE LA CAJA DEL INTERRUPTOR (FIG. 17)

DW728KN

La caja del interruptor (f) se monta directamente detrás de la parte derecha de la base. La caja del interruptor contiene también el freno electrónico y el protector de sobrecarga.

1. Desde el interior de la base introduzca los cuatro tornillos (ss) a través de la base y en los cuatro agujeros de la caja del interruptor.
2. Apriete todos los fijadores.

DW729KN

La caja del interruptor (f) se monta en un soporte que debe colocarse en la pata izquierda utilizando los fijadores del soporte. La caja del interruptor contiene también un freno electrónico, un protector de sobrecarga y un desconectador (w).

1. Coloque el soportes en los agujeros de la pata izquierda.

2. Apriete todos los fijadores.

MONTAJE DE LA HOJA DE LA SIERRA (FIGS. 1, 18–25)

1. Asegúrese de que la posición del brazo esté en 0° y levante el brazo (m) hasta la posición superior (fig. 1).
2. Incline el motor como se indica a continuación:

a. Desbloquee la palanca (cc, fig. 18)

b. Saque el enganche del bisel (a4, fig. 19), incline la cabeza del motor (dd) como se muestra para un acceso óptimo (fig. 20) y bloquee con la palanca (cc, fig. 21).

1. Afloje el tornillo protector (kk, fig. 22) y levante el protector (d) para apartarlo (fig. 23).
2. Sujete la brida (mm) en su sitio con la llave de pivotes frontales (hh) y gire el tornillo de la hoja (ll) en sentido horario utilizando una llave hexagonal de 6 mm (jj). Saque el tornillo de la hoja (ll), la brida externa (mm) y la hoja (oo) (figs. 24, 25).
3. Para ensamblar la nueva hoja repita los pasos en orden inverso.
4. La cabeza está lista para cortar.

ADVERTENCIA: Los dientes de las hojas nuevas están muy afilados y pueden resultar peligrosos.

ADVERTENCIA: La dirección de la rotación está indicada por la flecha en el motor.

ADVERTENCIA: Asegúrese de que la arandela de la tuerca del eje esté contra la brida externa.

COMPROBAR QUE EL BRAZO ESTÉ PARALELO AL TABLERO DE LA MESA (FIGS. 1, 26)

1. Baje la hoja (oo) hasta que sólo toque el tablero de la mesa fijo (e).
2. Suelte la palanca de enganche del inglete (j) y la palanca de abrazadera del inglete (k).
3. Extienda la hoja hacia delante más allá de la guía y luego balancee el brazo para que la hoja pase casi rozando a lo largo del ancho del tablero de la mesa.
4. Repita este procedimiento con la hoja en la posición trasera y ajuste el tomillo posterior si es necesario.

COMPROBAR QUE LA HOJA ESTÉ PERPENDICULAR AL TABLERO DE LA MESA (FIGS. 27–28)

1. Vuelva a poner el brazo en la posición central.
2. Coloque una escuadra de acero (rr) contra el cuerpo de la hoja (fig, 27).

3. Si hace falta un ajuste, proceda del siguiente modo:
   a. Saque el disco del indicador de bisel (tt, fig. 27) aflojando los dos tornillos (uu).
   b. Afloje los tornillos hexagonales (ww).
   c. Afloje las tuercas de bloqueo (v v) en cada lado de la escala de bisel (u) (fig. 28).
   d. Utilizando una llave hexagonal ajuste los tomillos no bloqueados (pp) hasta que la hoja esté plana contra la escuadra.

4. Apriete firmemente todos los fijadores.

ADVERTENCIA: Es especialmente importante apretar el tornillo hexagonal central.

1. Cambie el disco del indicador del bisel (tt) (fig. 27).

COMPROBAR QUE EL DESPLAZAMIENTO TRANSVERSAL ESTÉ PERPENDICULAR A LA GUÍA (FIGS. 29, 30)

1. Bloquee la hoja delante de la guía (fig. 29).
2. Coloque una escuadra (rr) en un trozo de tablero contra la guía y tocando ligeramente la hoja como se muestra.
3. Tire de la hoja hacia usted para comprobar que la hoja atraviese paralelamente la escuadra.
4. Si hace falta un ajuste, proceda del siguiente modo:

a. Afloje la palanca de enganche del inglete (j) y suelte la palanca de abrazadera del inglete (k) (fig. 30).

b. Afloje los dos tornillos de ajuste (qq).

1. Para ajustar el brazo a la izquierda, afloje el pemo sin cabeza a la derecha de la palanca de enganche del inglete (j) y apriete el perno sin cabeza opuesto.

2. Para ajustar el brazo a la derecha, afloje el perno sin cabeza a la izquierda de la palanca de enganche del inglete (j) y apriete el perno sin cabeza opuesto.

3. Proceda en pequeños pasos y compruebe el ajuste después de cada paso con las palancas (j) y (k) engranadas.

ADVERTENCIA: No apriete demasiado los pernos sin cabeza.

1. Apriete los dos tornillos de ajuste (qq).

Ensamblaje del protector de la hoja (fi g. 31)

El protector de la hoja es un ensamblaje multifuncional que ofrece las siguientes características de seguridad:

- Protector delantero (c) y protector trasero con muelle (d) para una protección total de la hoja.

- Adaptador de extracción de polvo (a1).

- Protector de los dedos ajustable (a2) para usarlo cuando se corta transversalmente.

ESCALA DE BISEL (FIG. 32)

Compruebe que la escala del bisel (u) indique 0° cuando esté posicionada para un corte vertical.

Si es necesario, afloje los tornillos (uu) y ajuste el indicador a 0°.

Compruebe que la escala del inglete (yy) indique 0° cuando esté posicionada para un corte vertical.

Ajuste el indicador (xx) para registrar 0° utilizando el tomillo (zz).

El brazo tiene posiciones prefijadas en 45° izquierda y derecha y en 0°.

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA:

• Respete siempre las instrucciones de seguridad y las normas aplicables.
• Compruebe que el material que será cortado esté sujetado firmemente en su lugar.
• Presione suavemente la herramienta y no ejerza presión lateral sobre la hoja de la sierra.
• Evite las sobrecargas.

ADVERTENCIA:

• Instale la hoja de sierra adecuada. No utilice hojas demasiado desgastadas. La velocidad máxima de rotación de la herramienta no debe ser superior a la de la hoja de la sierra.
• No intente cortar piezas demasiado pequeñas.
• Deje que la hoja corte libremente. No la fuerce.
• Antes de cortar, permita que el motor alcance su velocidad total.
• Asegúrese de que todos los pomos de sujeción y bloqueos estén bien apretados.

• No ponga nunca la máquina en marcha si no tiene todos los protectores en su sitio.

• No levante nunca la máquina por el tablero de la mesa.

• Compruebe siempre que haya una ranura adecuada en el tablero de la mesa.
• Consulte siempre la figura 35 para comprobar la posición y el tipo de guía.

Se llama la atención a los usuarios del Reino Unido sobre las "normativas sobre máquinas de carpintería de 1974" y todas las modificaciones posteriores.

ENCENDIDO Y APAGADO (FIG. 1)

El interruptor de encendido/apagado de la sierra de brazo radial ofrece múltiples ventajas:

• Función de desconexión por falta de corriente: si hubiera un corte de electricidad por cualquier razón, el interruptor tiene que reactivarse deliberadamente.
• Dispositivo de protección de sobrecarga del motor: en caso de sobrecarga del motor, se cortará el suministro eléctrico del motor. Si esto ocurre, deje que se enfríe el motor durante 10 minutos y apriete el botón de reposición en la parte de arriba del motor (sólo DW728KN). NOTA: El DW729KN tiene un dispositivo de protección de sobrecarga reposición automática.
• Sistema de frenos: después de apagar la máquina, el sistema de frenos parará la hoja de la sierra en 10 segundos.
• El interruptor sólo tiene funciones que requieren que se mantenga apretado para ser activadas.
• Desconectador (DW729KN): Botón giratorio manual para CORTAR la electricidad de la máquina.

Para encender la máquina, presione el accionador verde (a) en la empuñadura (b). Cuando se suelta el accionador la máquina se para automáticamente.

HACER UN CORTE DE PRUEBA (FIG. 1)

1. Con la palanca de enganche del inglete (j) engranada, bloquee la palanca de la abrazadera del inglete (k) de manera que la hoja quede posicionada para un corte transversal recto a 0°.
2. Baje el brazo hasta que la hoja casi toque el tablero de la mesa.
3. Coloque la pieza de trabajo contra la parte delantera de la guía.
4. Encienda y baje el brazo para permitir que la hoja corte una ranura poco profunda en la superficie de la mesa.
5. Tire de la hoja hacia usted para que corte una ranura vertical en la guía de madera y a través de la pieza de trabajo.
6. Vuelva a poner la hoja en posición de descanso y apague.
7. Compruebe que el corte sea verdaderamente 90° en todos los planos y ajuste si es necesario.

Cortes de sierra básicos (fi gs. 33–36)

ADVERTENCIA: Los dientes de las hojas nuevas están muy afilados y pueden resultar peligrosos.

CORTE TRANSVERSAL (FIG. 33)

1. Fije el brazo radial en ángulos derechos con respecto a la guía.
2. Engrane la palanca de enganche del inglete (j) en posición 0° y apriete la palanca de abrazadera del inglete (k).
3. Baje la hoja.
4. Ajuste el protector de los dedos (a2) para que esté casi rozando la pieza de trabajo.
5. Si no hay una ranura en el tablero de la mesa, corte una según se describe más arriba.
6. Sujete la pieza de trabajo contra la guía, manteniendo los dedos alejados de la trayectoria de la hoja.
7. Encienda la máquina y tire lentamente de la hoja a través de la guía y la pieza de trabajo.
8. Vuelva a poner la hoja en posición de descanso y apague.

CORTES A INGLETE (FIGS. 34, 35)

1. Suelte la palanca de enganche del inglete (j) y la palanca de abrazadera del inglete (k).
2. Balancee el brazo hasta el ángulo necesario en la escala del inglete.

ESPAÑOL

1. Para 45° izquierda o derecha, engrane la palanca de enganche del inglete (j) y bloquee con la palanca de la abrazadera del inglete (k).
2. Para ángulos intermedios, use sólo la palanca de la abrazadera del inglete.
3. Proceda según lo indicado para el corte transversal

CORTES BISELADOS (FIGS. 33, 36)

1. Fije el brazo como para un corte transversal de 0°.
2. Levante la hoja bastante por encima de la superficie de la mesa.
3. Suelte la palanca de la abrazadera del bisel (a3) y saque el enganche del bisel (a4).
4. Incline el motor hasta el ángulo necesario en la escala del bisel (u).
5. Para 45° derecho, engrane el enganche del bisel (a4) y bloquéelo con la palanca de la abrazadera del bisel (a3).
6. Para ángulos intermedios, use sólo la palanca de la abrazadera del bisel.
7. Proceda según lo indicado para corte transversal vertical.

INGLETE COMPUESTO (FIG. 35)

Este corte es una combinación de corte a inglete y biselado.

1. Fije el ángulo de bisel necesario.
2. Balancee el brazo hasta la posición de inglete necesaria.
3. Proceda según lo indicado para los cortes de inglete.

MANTENIMIENTO

Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpieza periódica.

NOTA: No se necesita mantenimiento con el freno mecánico.

IMPORTANTE: Cambie el tablero de mesa fijo y la guía cuando estén desgastados.

ADVERTENCIA: Para disminuir el riesgo de lesiones, apague la máquina y desconéctala del suministro eléctrico antes de instalar y quitar accesorios y antes de hacer ajustes, cambios de configuración o reparaciones. Asegúrese de que el enchufe del activador esté sacado. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA: Si la hoja de la sierra está desgastada, cámbiela por una nueva o reafilada.

Lubricación

Su herramienta eléctrica no requiere lubricación adicional.

Limpieza

Antes del uso, compruebe detenidamente la barra de la cuchilla superior, la barra de la cuchilla inferior portátil y el tubo de extracción de polvo para cerciorarse de que funcionarán adecuadamente. Compruebe que los chips, el polvo y las partículas de la pieza de trabajo no pueden bloquear alguna de sus funciones.

Si los fragmentos de la pieza de trabajo quedan obstaculizados entre la cuchilla de la sierra y las barras, desconecte la máquina de la red y siga las instrucciones indicadas en la sección Montaje de la Cuchilla de la Sierra. Retire las partes atascadas y vuelva a montar la cuchilla de la sierra.

ADVERTENCIA: Elimine con aire seco la suciedad y el polvo de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use disolventes u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar

los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni sumerja parte alguna de la misma en líquido.

ADVERTENCIA: Para disminuir el riesgo de lesiones, limpie periódicamente el tablero de la mesa.

ADVERTENCIA: Para disminuir el riesgo de lesiones, limpie periódicamente el sistema de recogida de polvo.

Extracción del polvo

ADVERTENCIA: Conecte siempre un extractor de polvo diseñado según las normas aplicables sobre emisión de polvo. La velocidad del aire del sistema externo conectado será de 20m/s +/-2m/s. La velocidad debe medirse en el tubo de conexión en el punto de conexión, con la herramienta conectada pero no en funcionamiento.

Transporte

Para transportar la máquina asegúrese de que la cabeza de la sierra esté bloqueada de forma segura. Tenga en cuenta que la mesa no es adecuada para levantar la máquina. Para transportarla use siempre una plataforma. Para un levantamiento seguro fije la plataforma por debajo de la barra inferior del borriquete.

Accesorios opcionales

ADVERTENCIA: Dado que los accesorios que no sean los suministrados por DEWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DEWALT.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Hoja de sierra aconsejada DW728 / DW729 - DT4305

Proteger el medio ambiente

Recogida selectiva. Este producto no debe desecharse con los residuos domésticos normales.

Si un día descubre que tiene que cambiar su producto DEWALT, o ya no le sirve, no lo deseche con los desechos domésticos. Saque el producto para la recogida selectiva.

La recogida selectiva de productos usados y embalaje permite que los materiales sean reciclados y utilizados de nuevo. La reutilización de los materiales reciclados ayuda a prevenir la contaminación ambiental y reduce da de las materias primas.

Los reglamentos locales pueden proporcionar la recogida selectiva de productos eléctricos del hogar en sitios de desechos municipales o por el minorista cuando usted compre un producto nuevo.

DEWALT proporciona una instalación para la recogida y reciclaje de los productos DEWALT una vez que hayan llegado al final de su vida útil. Para aprovechar este servicio devuelva su producto a un agente de reparaciones autorizado, que lo recogerá en nuestro nombre.

Puede comprobar dónde se encuentra su agente de reparaciones más cercano contactando con su oficina local de DEWALT en la dirección indicada en este manual. También puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en www.2helpU.com.

GARANTÍA

DEWALT tiene plena confianza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

• GARANTÍA DE SATISFACCIÓN DE 30 DÍAS SIN RIESGO •

Si no está totalmente satisfecho con el rendimiento de su herramienta DEWALT, sólo tiene que devolverla al punto de compra en un plazo de 30 días, completa con todos los componentes originales, tal y como la compró, para un reembolso completo o cambio. El producto debe haber estado sujeto a un desgaste lógico y normal y debe presentarse prueba de compra.

- CONTRATO DE MANTENIMIENTO GRATIS POR UN AÑO •

Si necesita una operación de mantenimiento o de servicio para su herramienta de DEWALT, durante los 12 meses siguientes a su compra, podrá solicitar dicho servicio gratuitamente. Se llevará gratuitamente a un agente de reparación autorizado por DEWALT. Debe presentarse la prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO •

Si su producto DEWALT resulta defectuoso debido a fallos de materiales o de fabricación en un plazo de 12 meses a partir de la fecha de compra, DEWALT le garantiza la sustitución de todas las piezas defectuosas de forma gratuita, o a nuestra entera discreción, la sustitución de toda la unidad gratuitamente, siempre y cuando:

• El producto no se haya utilizado mal;
• El producto se haya sometido a un desgaste lógico y normal;
• No se hayan intentado hacer reparaciones por personas no autorizadas;
• Se presente prueba de compra.
• El producto se devuelva completo con todos los componentes originales.

Si desea presentar una reclamación, póngase en contacto con su distribuidor o compruebe su agente de reparación más cercano de DEWALT en el catálogo de DEWALT o póngase en contacto con su oficina de DEWALT en la dirección indicada en el presente manual. Puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en: www.2helpU.com

GRÁFICO DE REFERENCIA RÁPIDA

manivela de ajuste de altura palanca de enganche del inglete palanca de abrazadera del inglete enganche del bisel palanca de abrazadera del bisel manivela de ajuste de altura

SCIE A ONGLET DW728KN/DW729KN

Félicitations !

Europa	ferramentas de 230 V	16 amperes, tomadas
	ferramentas de 400 V	16 amperes por fase

Indica risco de choque eléctrico.

3 chaves de porcas (de 10, 13 e 17 mm)

p. Saída de resíduos de corte

Cortes de serra básicos (fi g. 33–36)
