BRUGSANVISNING DW728KN DEWALT

Dansk (oversat fra original brugsvejledning) 11

Du har valgt et DEWALT-elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT en af de mest pålidelige partnere for professionelle brugere af el-værktøj.

Tekniske data

	DW728KN	DW729KN
Effektforbrug W 2200 4000
Afgiven effekt W 1820 3300
Type 1 1
Spænding V 230		400
Klingediameter		mm	350	350
Huldiameter		mm	30	30
Spindeldiamter		mm	30	30
Tomgangshastighed, 50 Hz		min^1	3000	3000
Omdrejningshastighed under belastning, 50 Hz		min^1	2850	2780
Snitdybde ved 90°		mm	110	110
Maks. tværsnitskapacitet ved 0°		mm	525	525
Maks. geringskapacitet ved 45°
højre hånd		mm	365	365
venstre hånd		mm	150	150
Snitdybde ved 45°		mm	75	75
Maks. tværsnitskapacitet ved 0°		mm	525	525
Maks. geringskapacitet ved 45°
højre hånd		mm	250	250
venstre hånd		mm	270	270
Samlede mål (med stativ)		cm	181 X 134 X 152	181 X 134 X 152
Støvudsugningsadapter		mm	100	100
Anbefalede støvudsugningsværdier Lufthastighed ved tilslutning		m/s	20	20
Volumetrisk flow		m^3/t	500	500
Vakuumværdi ved tilslutning		PA	5000/2400	5000/2400
Støvudsugningsport		mm	100	100
Tværsnit		cm^2	78,5	78,5
Støvudsugningsport		mm	40	40
Tværsnit		cm^2	12,6	12,6
Vægt		kg	149	149
Automatisk bremsetid for klinge			< 10 sek	< 10sek
Arbejdscyklus		min	1'/1'	1'/3'
Beskyttelsesgrad			IP5X	IP5X

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 61029-1:
L_PA (lydtryk)	dB(A)	96	96
K_PA (lydtrykusikkerhed)	dB(A)	3,0	3,0
L_PA (lydeffekt)	dB(A)	109	109
K_PA (usikkerhed lydeffekt)	dB(A)	2,9	2,9

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 61029-1:
Vibrationsemissionsværdi ah=	m/s3	2,0	2,0
Usikkerhed K =	m/s3	1,9	1,9

BEMÆRK: Tallene er emissionsniveauer og ikke nødvendigvis sikre arbejdsniveauer. Mens der er en sammenhæng mellem emissionsniveauerne og eksponeringsniveauerne, kan denne ikke anvendes pålideligt til at afgore, hvorvidt yderligere foranstaltninger er nødvendige. Faktorer, der påvirker det aktuelle eksponeringsniveau, inkluderer karakteristikaene for arbejdstrummet og andre stojkilder osv., f.eks. antallet af maskiner og andre omgivende processer. Ligeledes kan

det tilladte eksponeringsniveau variere fra land til land. Disse oplysninger vil dog give brugeren af maskinen bedre mulighed for at evaluere faren og risikoen.

Sikringer:

Europa	230 V værktøj	16 ampere, strømforsyning
	400 V værktøj	16 ampere, pr. fase

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der hvis den ikke undgås, resulterer i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en potentielt farlig situation, der, medmindre den undgås, kan resultere i dod eller alvorlige kvæstelser.

FORSIGTIG: Angiver en potentielt farlig situation, der hvis den ikke undgås, muligvis kan resultere i mindre eller moderate kvæstelser.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade, hvis den ikke undgås.

Betyder risiko for elektrisk stød.

Betyder risiko for brand.

Betyder skarpe kanter.

Disse produkter overholder også direktivet 2004/108/EF. Kontakt DEWALT for yderligere oplysninger eller se bagsiden af vejledningen.

Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

X. Jopman

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen

Generelle sikkerhedsinstruktioner

ADVARSEL! Ved brug af eldrevet værktoj skal de grundlæggende sikkerhedsregler altid følges for at mindske risikoen for brand, elektrisk stod og personskader inklusive de folgende.

Læs alle instruktionerne, for du forsøger at betjene dette produkt, og gem instruktionerne.

GEM DENNE VEJLEDNING TIL SENERE BRUG

1. Hold arbejdsområdet ryddet.

Rodede områder og bænke inviterer til skader.

2. Tag højde for arbejdsområdets omgivelser.

Udsæt ikke værktojet for regn. Brug ikke værktojet i fugtige eller våde omgivelser. Hold arbejdsområdet godt oplyst (250 - 300 lux). Brug ikke værktojet, hvor der er risiko for at forårsage brand eller eksplosion, dvs. i nærheden af brandbare væsker og gasser.

3. Beskyt mod elektrisk stød.

Undgå kropskontakt med jordforbundne overflader (f.eks. rør, radiatorer, kedler og køleskabe). Når værktøjet bruges under ekstreme forhold (f.eks. høj fugtighed, ved produktion af metalspåner osv.), kan el-sikkerheden forbedres ved at indsætte en isolerende omformer eller en fejlstrømsafbryder.

Lad ikke personer, særligt born, der ikke er involveret i arbejdet, berøre værktøjet eller forlængerledningen, og hold dem på afstand af arbejdsområdet.

5. Gem værktøj, der ikke er i brug.

Når værktojet ikke er i brug, skal det opbevares på et tort, sikkert aflåst sted, der er uden for borns rækkevidde.

6. Tving ikke værktøjet.

Det udfører arbeidet bedre og mere sikkert ved den hastighed, det er beregnet til.

7. Brug det rigtige værktøj.

Tving ikke småt værktoj til at udføre et kraftigere værktojs arbejde. Brug ikke værktoj til formål, det ikke er beregnet til, brug for eksempel ikke rundsave til at skære rafter eller stammer.

8. Klæd dig rigtigt på.

Bær ikke løstsiddende beklædning eller smykker, da det kan sidde fast i bevægelige dele. Skridsikkert fodtoj anbefales ved udendørs arbejde. Bær beskyttende hårbeklædning til at dække langt hår.

9. Brug beskyttelsesudstyr.

Brug altid sikkerhedsbriller. Brug en ansigts- eller stovmaske, hvis arbejdet danner støv eller flyvende partikler. Hvis disse partikler er meget varme, skal du også bære et varmeresistent forklæde. Bær altid hørevæm. Bær altid en sikkerhedshjelm.

10. Tilslut støvudsugningsudstyr.

Hvis der findes enheder til tilslutning af stovudsugnings- og opsamlingsudstyr, skal du sørge for, at det er tilsluttet og anvendes korrekt.

11. Misbrug ikke ledningen.

Træk aldrig i ledningen for at afbryde den fra stikkontakten. Hold ledningen på afstand af varme, olie og skarpe kanter. Bær aldrig værktøjet i ledningen.

12. Fastgør arbejdet.

Brug klemmer eller skruetvinge til at holde arbejdet fast. Det er mere sikkert end at bruge hånden, og det frigor begge hænder til at betjene værktøjet.

13. Stræk dig ikke for meget.

Bevar altid fodfæste og balance.

14. Vedligehold værktøjet omhyggeligt.

Hold skæreværktøj skarpt og rent for bedre og mere sikker ydelse. Følg instruktionerne for smøring og skift af tilbehør. Efterse værktojet regelmæssigt og få det repareret af et autoriseret værksted, hvis det er beskadiget. Hold alle håndtag tørre, rene og fri fra olie og fedt.

15. Træk stikket ud på værktøjet.

Afbryd stromforsyningen til værktojet, når det ikke er i brug, for service og ved udskiftning af tilbehør som f.eks. klinger, bits og fræsere.

16. Fjern justeringsnøgler og skruenøgler.

Gør det til en vane at kontrollere, om nogler og skiftenøgler er fjemet fra værktøjet, inden det tages i brug.

17. Undgå utilsigtet start.

Bær ikke værktojet med en finger på kontakten. Sørg for, at værktojet er i stillingen "off", før stikket sættes i.

18. Brug forlængerledninger til udendørs brug.

Efterse forlængerledningen før brug og udskift den, hvis den er beskadiget. Brug kun forlængerledninger beregnet til udendørs brug og tilsvarende mærket ved udendørs brug af værktøjet.

19. Vær opmærksom.

Se hvad du laver. Brug sund fornuft. Betjen ikke værktøjet, hvis du er træt eller påvirket af narkotika eller alkohol.

20. Kontrollér for beskadigede dele.

Kontrollér omhyggeligt værktojet og stromledningen før brug for at afgøre, om det vil fungere korrekt og udføre den tilsigtede funktion. Kontrollér om bevægelige dele er justeret eller binder, defekte dele, montering og andre forhold, der kan påvirke funktionen. En skærm eller anden beskadiget del skal repareres eller udskiftes af et autoriseret servicecenter, medmindre andet er angivet i denne vejledning. Alle beskadigede eller defekte dele skal repareres eller udskiftes på et autoriseret værksted. Brug ikke værktojet, hvis afbryderen ikke tænder og slukker det. Forsøg aldrig at udføre reparationer selv.

ADVARSEL! Brug af andet tilbehør eller udstyr, eller udførelse af andre operationer med dette værktoj end anbefalet i denne vejledning, kan medføre risiko for personskade..

21. Få værktøjet repareret af en kvalificeret person.

Dette eldrevne værktøj overholder de relevante sikkerhedsregler. Reparationer må kun udfores af kvalificerede personer med brug af originale reservedele. Ellers kan det medfore betragtelig fare for brugeren.

Yderligere sikkerhedsregler for radialarmsave

- Beskyt strømforsyningen med en egnet sikring eller strømafbryder.

- For du tænder for saven, skal du sørge for, at anslaget er i den rette position. Klingen bør ikke være i kontakt med materialet, indtil der trækkes i saven med håndtaget.

- Sæt altid fingerbeskytteren således, at den passerer over det fastsatte anslag eller er 3 mm over overfladen på materialet, der skal skæres - alt efter hvad der er hojest.

- Kontrollér justeringeme regelmæssigt for præcision og justér efter behov.

- Sørg for, at klingen drejer i den rigtige retning, og at tændeme peger mod anslaget.

- Sørg for, at alle klemmehändtag sidder fast, før der udføres nogen betjening.

- Kør aldrig maskinen uden alle skærmene på plads.

- Når den ikke er i brug, skal du beskytte savklingen ved hjælp af klingebeskyttelsesskærmen.

- Når maskinen ikke er i brug, når klingerne udskiftes, eller der udføres vedligeholdelse, skal du afbryde den fra stromforsyningen.

- Anvend altid korrekt skærpede savklinger, der er fremstillet i overensstemmelse med EN847-1, med en hældningsvinkel på +/- 5 mm.

- Anvend aldrig savklinger, hvor den maksimalt angivne hastighed er lavere en spindelens omdrejningshastighed.

- Brug ikke HSS-savklinger (hojhastighedsstål).

- Den anbefalede klingediameter er angivet i de tekniske data.

- Kil ikke noget fast mod blæseren for at holde motorakslen fast.

• Før brug skal du sørge for, at skærmene, bremsen, den automatiske tilbageføring og låseanordningeme fungerer korrekt. Brug ikke maskinen, hvis disse anordninger er defekte.
• Når der saves runde emner, skal du ALTID brug en egnet emneholder eller prisme for at forhindre rotering af arbejdsemnet.
• Tving ikke savværktøjet (blokering eller delvis blokering af motoren kan forårsage større skade). Lad motoren nå fuld hastighed, før der saves.

- Loft ikke maskinen ved dens arbejdsbord.

- Skær ikke jernholdige metaller, ikke-jernholdige metaller eller murværk.

- Påfør ikke smøremidler på klingen, när den korer.

- Placér aldrig en hånd i nærheden af klingen, hvis saven er sluttet til strømforsyningen.

- Ræk ikke bag om savklingen, når den er i brug.

- Anbring ikke dine hænder tættere på end 150 mm fra savklingen, när der skæres.

- Brug ikke beskadigede eller revnede savklinger.

- Udskift anslaget, hvis det er beskadiget og/eller ikke længere yder den rette støtte. Anslaget skal udskiftes med jævne mellemrum.

- Sørg ALTID for sikker betjening. Radialarmsaven skal fastgores til gulvet med bolte på 8 mm med en minimumlængde på 80 mm.

ADVARSEL! Når der saves runde arbejdsemner, er det nødvendigt at fastgøre arbejdsemnet mod rotation ved hjælp af en holder.

- Operatorer skal modtage instruktion om faktorer, der har indflydelse på eksponering for støj (f.eks. brug af savklinger designet til at reducere den afgivne støj, og vedligeholdelse af maskine). Rapportér fejl på maskinen, herunder skærme og savklinge, så snart de opdages. Sørg for, at operatoren er tilstrækkeligt uddannet i brug, justering og betjening af maskinen.

- Slut maskinen til en støvopsamlingsenhed ved savning af træ. Overvej altid faktorer, der har indflydelse for eksponering for støv, som f.eks.:

- Materialetypen, der skal bearbejdes (spånplader danner mere støv end træ).

- Korrekt justering af savklingen.

- Sørg for, at den lokale udsugning samt kapper, ledeplader og render er justeret korrekt.

- Anvend altid handsker ved håndtering af maskinen, rå arbejdsemner eller ved udskiftning af savklingen.

- Hvis der opstår en spændingsfejl, når saven er ude af drift, skal du slippe håndtaget med det samme og sikre, at savhovedet automatisk flyttes tilbage til hvilepositionen.

ADVARSELI Defekte elektriske ledninger skal udskiftes med det samme.

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ve udførelse af reparationer. Sørg for, at kontakten er i OFF-position. Utilsigtet start kan forårsage personskade.

- Rapportér fejlen og afmærk maskinen, så andre ikke bruger den fejlbehæftede maskine.

- Når savklingen er blokeret på grund af helt usædvanlig fremforingskraft under skæring, sluk for maskinen og tag strømstikket ud. Fjem arbejdsemnet og sørg for, at savklingen kører frit. Tænd for maskinen og start igen med at skære med nedsat fremföringskraft.

Restrisici

Følgende risici er forbundet med brugen af radialarmsave: På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås.

Disse omfatter:

- Skader forårsaget af berøring af de roterende dele.

• Hørenedsættelse.
• Risiko for ulykker forårsaget af udækkede dele af den roterende savklinge.
• Risiko for kvæstelser ved udskiftning af klingen.
• Risiko for at få fingrene i klemme ved åbning af skærmene.
• Sundhedsfarer forårsaget ved indånding af støv dannet ved savning af træ, særligt eg, bøg og MDF.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs vejledningen før brug.

Brug hørebeskyttelse.

Brug øjebeskyttelse.

Når strømledningen er beskadiget, skal den afbrydes fra strømkilden med det samme.

Afbryd altid stikket, før der foretages justeringer eller udføres service/vedligeholdelse.

Pakkens indhold

Pakken indeholder:

1 delvist monteret radialarmsav

2 bordlister (1 højre,1 venstre)

2 anslag (1 højre, 1 venstre)

2 bordforlængelser (1 højre, 1 venstre)

DW728KN: 1 Kontaktboks med elektronisk bremse

DW729KN: 1 Kontaktboks med elektronisk bremse,

1 støvbeskyttelsesplade

1 boks indeholdende:

1 stativ
(4 ben, 1 højdejusteringsskranke, 3 M8 x 25)
1 brugsvejledning
1 eksplosionstegning
3 skinpacks

1 skin-pack indeholdende:

12 D10 flade skiver

12 M10 motrikker

12 unbrakoskruer M10 x 20

1 skin-pack indeholdende:

4 trekantede støtter (2 højre, 2 venstre)

4 lige støtter

6 træindlæg

10 M8 x 25 bolte (aluminium)

19 M8 x 20 bolte

3 D8 (ekstern diameter er 24 mm) skiver

26 D8 flade skiver

27 møtrikker M8

1 skin-pack indeholdende:

1 gummiindlæg

6 sekskantnøgler (3, 4, 5, 6, 8 og 10 mm)

1 stiftnøgle

3 topnøgler (10, 13 og 17 mm)

DANSK

• Kontrollér for eventuelle skader på værktojet, dele og tilbehør, der kan være opstået under transport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogle dele heraf. Det kan medføre materiale- eller personskade.

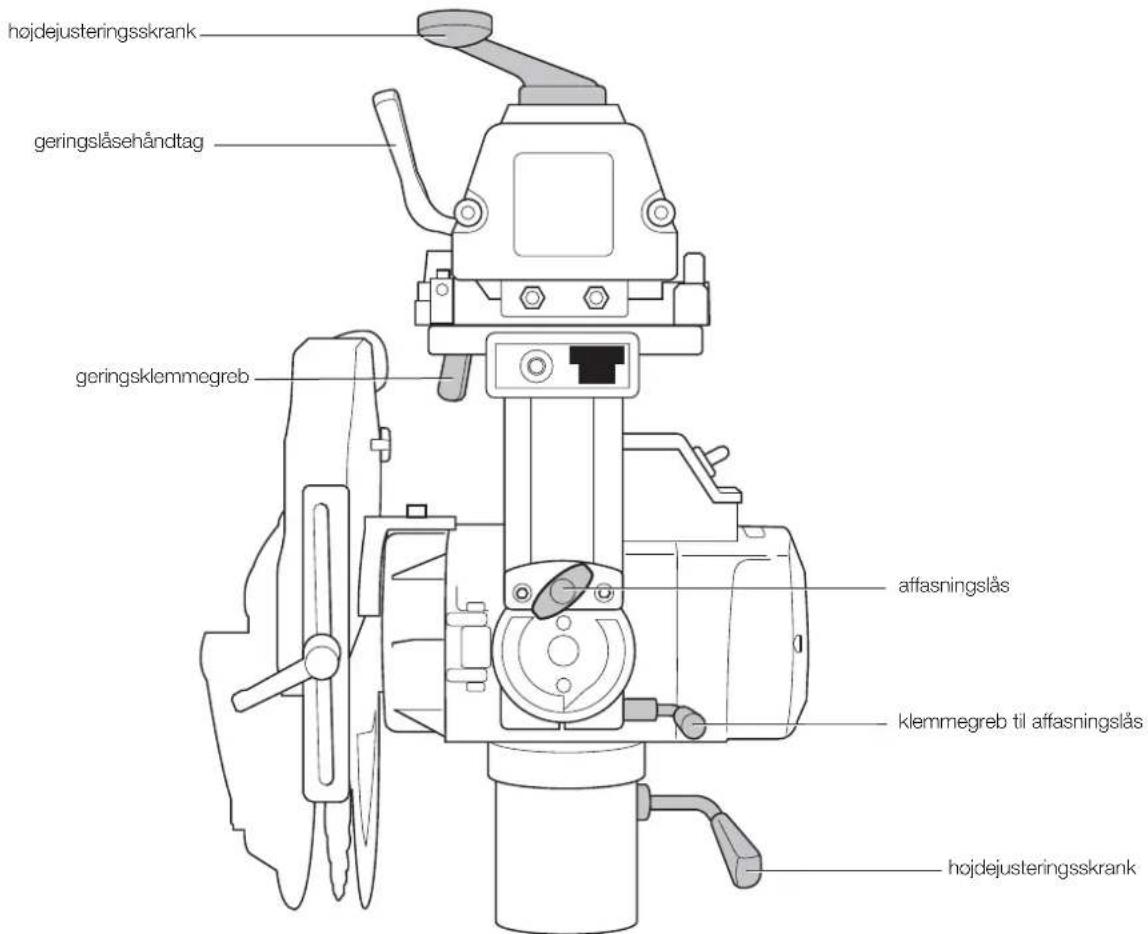

a. Tænd/sluk-kontakt
b. Håndtag
c. Forreste beskyttelsesskærm
d. Nederste beskyttelsesskærm
e. Fastgjort bordoverflade

f. Kontaktboks

g. Ben

h1. Venstre anslag (lille)

h2. Højre anslag (stort)

i. Støvbeskyttelsesplade

j. Geringslåsehåndtag

k. Geringsklemmegreb

I. Højdejusteringsskrank

m. Radialarm

n. Endedæksel

o. Kabel

p. Støvudgang

q. Ågsamling

r. Motor

s1. Venstre bordliste

s2. Højre bordliste

t1. Venstre bordforlængelse

t2. Højre bordforlængelse

u. Affasningsskala

Radialarmsaven er blevet fremstillet til professionelt tømrerarbejde. Denne præcisionsmaskine kan nemt og hurtigt indstilles til tværsnit, affasning eller gering. For optimal sikkerhed har alle væsentlige knapper både en lås og en låseanordning. Se også hurtigreferenceskemaet i slutningen af afsnittet. Saven er fremstillet til brug med en 350 mm diameter klinge med tip af hårdmetal.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Denne radialsav er et professionelt eldrevet værktøj.

LAD IKKE børn komme i kontakt med værktojet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktoj.

Elektrisk sikkerhed

El-motoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT's serviceorganisation.

Brug af forlængerledning

Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din maskine (se tekniske data). Ved brug af en kabeltromle skal kablet altid rulles helt ud. Den maksimale kabellængde er 30 m.

ENKELTFASEMASKINER

Brug en godkendt 3-kemet forlængerledning, der er egnet til strømforsyningen til din maskine (se tekniske data). Den minimale lederstørrelse er 1,5 mm ^2 .

TREFASEDE MASKINER

Sorg for, at der følger et CEE 16A industristik/-muffe til kablet i overensstemmelse med IEC 60309.

Spændingsfald

Strømsted medfører kortvarige spændingsfald. Under forhold med dårlig strømforsyning kan andet udstyr blive påvirket.

Hvis strømkildens systemimpedans er mindre end 0,25 Ω, er det usandsynligt, at der opstår forstyrrelser.

Stik, der anvendes med disse maskiner, skal sikres med 16 ampere afbryder med en passiv karakteristik.

SAMLING OG JUSTERING

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: For optimal savydelse er det særdeles vigtigt at folge nedenstående procedurer.

Opsætning

MONTERING AF H∅JDEJUSTERINGSKRANKEN (FIG. 1, 2, 3)

1. Drej armen til midterpositionen.
2. Tryk geringshåndtaget (j) ned som vist (fig. 2).
3. Fastgør geringsklemmegrebet (k).
4. Indsæt højdejusteringskranken (l) i kolonnen (x) som vist, indtil kranken griber ind i stiften inde i kolonnen.
5. Drej højdejusteringskranken med uret, indtil den sidder rigtig fast (fig. 3).
6. Justér affasningsskalaen (yy) med markøren (xx) og fastgør de tre skruer (bb) inde i højdejusteringskranken med sekskantnøglen på 6 mm.
7. Løft højdejusteringskranken højt nok til at give plads til aftagning af flere elementer under motoren.

SAMLING AF STATIVET (FIG. 1, 4)

Stativkomponenter og fastgørelseselementer er pakket separat.

1. Tag alle dele ud af pakken.
2. Lås armen ved hjælp af geringsklemmegrebet (k).
3. Vip maskinen forsigtigt ud af palleten, indtil det bageste af kolonnen hviler på gulvet.
4. Anbring et stykke træ (y) under kanten af bordet (fig. 4).
5. Saml benene (g) som vist ved hjælp af de medfølgende møtrikker, bolte og flade skiver.
6. Fastgør alle fastgørelseselementer.
7. Vip samlingen, således at den står op.

ADVARSEL: Maskinen skal altid stå vandret og stabilt.

VIGTIGT: Det kan være nødvendigt med hjælp til at hæve og sænke samlingen.

MONTERING AF BORDFORLÆNGELSEN (FIG. 1, 5–12)

Figur 5 viser den rette position for den trekantede støtte. Støtten monteres ved hjælp af M8 x 20 bolte og tilhørende motrikker og med D8 flade skiver fortil men ikke bagtil.

1. Montér de trekantede støtter (z) med den flade side mod operatøren.
2. Montér de lige støtter (aa) mod den trekantede støttes flade side (z).
3. Fastspænd bordforlængerne (t) på støtterne med M8 x 25 bolte, skiver og motrik (fig. 6).

4. Fastgør alle fastgørelseselementer.

5. Kontrollér, at alle bordforlængelser flugter med den fastgjorte bordplade og fastgor boltene med hånden.

ADVARSEL: Bordforlængelserne og den fastgjorte bordplade SKAL flugte.

1. Isæt 3 styrestifte i det lille, venstre anslag (h1) og 3 styrestifter i det større, højre anslag (h2) (fig. 7).
2. Justér venstre anslags styrestifter med hulleme i venstre side på den fastgjorte bordplade og tryk dem godt sammen (fig. 8).
3. Gentag med højre anslag.
4. Juster den bageste, venstre bordliste (s1) med venstre anslags styrestifter og tryk godt sammen (fig. 9). Fastgor bordklemmen (ee) med topnøglen (fig. 10).
5. Isæl en M8 x 25 skrue og D8 skive i bageste, venstre bordliste og fastgør (fig. 11, 12).
6. Gentag for bageste, højre bordliste.

MONTERING AF ST∅VBESKYTTELSESPLADEN (FIG. 13, 14)

1. Fastgør støvporten i positionen bag kolonnebasen.
2. Isæt 3 M8 x 16 skruer og D8 skiver i stovporten og basehullerne.
3. Fastgør alle med 3 M8 motrikker ved hjælp af topnoglen på 13 mm og åbn skruenøglen.

MONTERING AF KABELSTÖTTEN (FIG. 15, 16)

1. Fjern krydshovedskruen (ff).
2. Montér kabelstøtten (gg) og påsæt krydshovedskruen igen.
3. Fjern kabelklemmen (ii), der er placeret på amen og sæt dem på igen, mens kablerne holdes på plads.

ADVARSEL: Sørg for, at armen kan bevæges lodret og vandret.

MONTERING AF KONTAKTBOKS (FIG. 17)

DW728KN

Kontaktboksen (f) monteres direkte bag højre side af basen. Kontaktboksen indeholder også den elektroniske bremse og overbelastningsbeskytteren.

1. Fra indersiden af basen indsættes de fire skruer (ss) gennem basen og i de fire huller i kontaktboksen.
2. Fastgør alle fastgørelseselementerne.

DW729KN

Kontaktboksen (f) monteres på et beslag, der skal påsættes venstre ben ved hjælp af fastgørelseselementerne på beslaget. Kontaktboksen indholder også den elektroniske bremse, overbelastningsbeskytteren og en isoleringskontakt (w).

1. Påsæt beslaget i hullerne på venstre ben.
2. Fastgør alle fastgørelseselementerne.

MONTERING AF SAVKLINGEN (FIG. 1, 18–25)

a. Oplås håndtaget (cc, fig. 18)

b. Træk affasningslåsen (a4, fig. 19) ud, vip motorhovedet (dd) som vist for optimal adgang (fig. 20) og lås med grebet (cc, fig. 21).

1. Losn skruen til beskyttelsesskærmen (kk, fig. 22) og fjern skærmen (d) (fig. 23).
2. Hold flange (mm) på plads med den stiftnøgle (hh) og drej klingeskruen (II) med urel ved hjælp af sekskantnøglen på 6 mm (jj). Fjem klingeskruen (II), den eksterne flange (mm) og klingen (oo) (fig. 24, 25).
3. For at samle den nye klinge gentages trinene i modsat rækkefolge.
4. Hovedet er klar til at save.

ADVARSEL: Tænderne på en ny klinge er meget skarpe og kan være farlige.

ADVARSEL: Rotationsretningen angives af pilene på motoren.

ADVARSEL: Sørg for, at spændemøtrikkens skive vender mod den udvendige flange.

SÅDAN KONTROLLERES DET, AT ARMEN ER PARALLEL MED BORDPLADEN (FIG. 1, 26)

1. Sænk klingen (oo), indtil den kun lige rører den fastgjorte bordplade (e).
2. Slip geringshåndtaget (j) og geringsklemmegrebet (k).
3. Skub klingen fremad forbi anslaget og drej derefter armen, således at klingens arm strejfer bordpladen på tværs af dens bredde.
4. Gentag denne procedure med klingen i den bageste position og juster den bageste bolt, hvis det er nødvendigt.

SÅDAN KONTROLLERES DET, AT KLINGEN ER VINKELRET PÅ BORDPLADEN (FIG. 27–28)

1. Anbring armen i midterpositionen.
2. Anbring en stålfirkant (rr) mod klingekroppen (fig. 27).
3. Gå frem som følger, hvis justering er påkrævet:

a. Fjern affasningsmarkørskiven (tt, fig. 27) ved at løsne de lo skruer (uu).
b. Losn hex-skruen (ww).
c. Losn låsemotrikkerne (v v) på begge sider af affasningsskalaen (u) (fig. 28)
d. Ved hjælp af sekskantnoglen justeres de oplåste skruer (pp), indtil klingen er fladt mod vinklen.

1. Fastgør alle fastgørelseselementer.

ADVARSEL: Det er særdeles vigtigt at fastspaende den midterste hex-skrue.

1. Udskift affasningsmarkørskiven (tt) (fig. 27).

SÅDAN KONTROLLERES DET, AT TVÆRSNITTETS VANDRING ER VINKELRET PÅ ANSLAGET (FIG. 29, 30)

1. Anbring klingen foran anslaget (fig. 29).
2. Anbring en firkant (rr) på et bræt mod anslaget og rør klingen som vist.
3. Træk klingen mod dig for at kontrollere, at klingen krydser parallelt med firkanten.
4. Gå frem som følger, hvis justering er påkrævet:

a. Løsn geringshåndtaget (j) og udløs geringsklemmegrebet (k) (fig. 30).

b. Løsn de to justeringsskruer (qq).
5. For at justere armen til venstre løsnes stolpen på højre side af geringshåndlaget (j) og den modsatte stolpe fastspændes.
6. For at justere amen til højre løsnes stolpen på venstre side af geringshåndtaget (j) og den modsatte stolpe fastspændes.
7. Fortsæt i små trin og kontrollér justeringen efter hvert trin med håndtagene (j) og (k) indkoblet.

ADVARSEL: Fastspænd ikke stolpeme for meget.

1. Fastspænd de to justeringsskruer (qq).

Samling af klingeskærm (fig. 31)

Klingeskærmen er en multifunktionel samling, der har folgende sikkerhedskarakteristika:

• Forreste beskyttelsesskærm (c) og fjederholdt beskyttelsesskærm bagtil (d) for total klingebeskyttelse.
• Stovudsugningsadapter (a1).

- Justerbar fingerbeskytter (a2) til afkortning.

AFFASNINGSSKALA (FIG. 32)

Kontrollér, at affasningsskalaen (u) læser 0°, när den er anbragt til et lodret snit.

Hvis det er nodvendigt, løsnes skruerne (uu), og markøren indstilles til 0°.

DANSK

GERINGSSKALA (FIG. 3)

Kontrollér, at geringsskalaen (yy) læser 0°, när den er anbragt til et lodret snit.

Justér markøren (xx), således at den viser 0° ved hjælp af skruen (zz).

Armen har forudindstillede positioner ved 45° til venstre og højre og 0°.

BETJENING

Brugsvejledning

regler.

Overhold altid sikkerhedsvejledningen og de gældende

- Kontrollér, at materialet, der skal saves, sidder sikkert fast.

- Benyt kun et let tryk på værktøjet, og anvend ikke sidepres på savklingen.

- Undgå overstyring.

ADVARSEL:

r den rigtige savklinge. Brug ikke slidte savklinger.

Den maksimale rotationshastighed for værktojet må ikke overstige savklingens.

• Forsøg ikke at skære meget små stykker.
• Lad klingen skære frit. Brug ikke tvang.
• Lad motoren nå fuld hastighed, før der skæres.
• Sørg for, at alle läsegreb og klemmehåndtag er stramme.
• Kør aldrig maskinen uden alle skærmene på plads.
• Løft aldrig maskinen ved bordpladen.
• Kontrollér altid, at der er en egnet nille i bordoverfladen.
• Se figur 35 for den rette anslagsposition og -type.

Brugere i UK gøres opmærksom på "regulativet om træarbejdsmaskiner af 1974" og eventuelle tilføjelser.

TÄENDE OG SLUKKE (FIG. 1)

Tænd/sluk-kontakten på radialarmsaven har adskillige fordele:

• Udløserfunktion ved manglende strøm: Skulle der af én eller anden grund slukkes for strømmen, skal kontakten genaktiveres bevidst.
• Beskyttelsesenhed mod motoroverbelastning: I tilfælde af motoroverbelastning afbrydes strømforsyningen til motoren. Hvis det sker, skal motoren kole ned i 10 minutter. Derefter kan der trykkes på nulstillingsknappen øverst på motoren (kun DW728KN). BEMÆRK: DW729KN har en automatisk nulstilling ved overbelastningsbeskyttelse.
• Bremsesystem: Når maskinen slukkes, stopper bremsesystemet savklingen inden for 10 sekunder.
• Kontakten har kun funktioner for hold-for-drift.
• Isoleringskontakt (DW729KN): Manuel drejekontakt til at afbryde al strøm til enheden.

For at tænde for maskinen skal du trykke på den grønne aktiveringsenhed (a) på håndtaget (b). Når aktiveringsenheden slippes, stopper maskinen automatisk.

SÅDAN FORETAGER DU ET PR∅VESNIT (FIG. 1)

1. Med geringshåndtaget (j) aktiveret låses geringsklemmegrebet (k), således at klingen er i position for et lige tværsnit på 0°.
2. Sænk armen, indtil bladet næsten rører bordpladen.
3. Anbring arbejdsemnet mod forsiden af anslaget.
4. Tænd og sænk armen for at give klingen mulighed for at skære en overfladisk rille i bordoverfladen.
5. Træk klingen mod dig, således at den skærer et lodret rille i træanslaget og gennem arbejdsemnet.
6. Returnér klingen til hvileposition og sluk.
7. Kontrollér, at snittet virkelig er 90° på alle planer og justér, hvis det er nødvendigt.

Grundlæggende savsnit (fig. 33–36)

ADVARSEL: Tænderne på en ny klinge er meget skarpe og kan være farlige.

TVÆRSNIT (FIG. 33)

1. Indstil radialarmen til højre vinkler for anslaget.
2. Aktivér geringshåndtaget (j) i positionen 0° og fastgør geringsklemmegrebet (k).
3. Sænk klingen.
4. Justér fingerbeskytteren (a2), så den lige strejfer arbejdsemnet.
5. Hvis der ikke er nogen rille i bordoverfladen, skal du skære en som beskrevet ovenfor.
6. Hold arbejdsemnet mod anslaget og hold fingrene væk fra klingens sti.
7. Tænd og kør langsomt klingen gennem anslaget og arbejdsemnet.
8. Returnér klingen til hvileposition og sluk.

GERINGSSNIT (FIG. 34, 35)

1. Slip geringshåndtaget (j) og geringsklemmegrebet (k).
2. Skub armen til den ønskede vinkel på geringsskalaen.
3. For 45° til venstre eller højre indkobles geringshåndtaget (j) og låses med geringsklemmegrebet (k).
4. For mellemliggende vinkler anvendes kun geringsklemmegrebet.
5. Fortsæt som ved tværsnit.

AFFASNINGSSNIT (FIG. 33, 36)

1. Indstil armen som ved 0° tværsnit.
2. Løft klingen godt over bordoverfladen.
3. Udløs klemmegrebet til affasning (a3) og træk affasningslåsen (a4) ud.
4. Vip motoren til den ønskede vinkel på affasningsskalaen (u).
5. For 45° til højre indkobles affasningslåsen (a4) og låses med klemmegrebet til affasning (a3).
6. For mellemliggende vinkler anvendes kun klemmegrebet til affasning.
7. Gå videre som ved lodret tværsnit.

KOMBINERET GERING (FIG. 35)

Dette snit er en kombination af gering og affasning.

1. Indstil den ønskede affasningsvinkel.
2. Skub armen til den ønskede geringsposition.
3. Fortsæt som ved geringssnit.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er designet til at fungere i lang tid med minimal vedligeholdelse. Kontinuerlig tilfredsstillende funktion afhænger af korrekt pleje af værktøjet og regelmæssig rengøring.

BEMÄERK: Service er ikke nødvendig på mekanisk bremse.

VIGTIGT: Udskift den fastgjorte bordplade og anslag, när det er slidt.

ADVARSEL: For at mindske risikoen for kvæstelser, skal enhedens slukkes og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserstikket er afbrudt. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: Hvis savklingen er slidt, skal den udskiftes med en ny eller en sleben klinge.

Smøring

Dit eldrevne værktoj kræver ikke yderligere smøring.

Rengøring

For brug kontrollér omhyggeligt beskyttelsesskærmen på den overste klinge, den bevægelige beskyttelsesskærm på den nederste klinge lige såvel som støvopsamlingsrøret for at fastslå, at den vil køre korrekt. Sørg for at skår, støv eller partikler fra arbejdsemnet ikke kan føre til blokering af en af funktionerne.

I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen og beskyttelsesskærme, frakobl maskinen fra strømforsyningen og folg de instruktioner, der findes i afsnittet Montering af savklingen. Fjern de fastklemte dele og genmontér savklingen.

ADVARSEL: Blæs støv og snavs ud af hovedkabinettet med tør luft, så snart der observeres ophobninger af snavs i og omkring lufthullerne. Bær godkendte beskyttelsesbriller og en godkendt støvmaske ved udforelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller skrappe kemikalier til rengøring af værktojets ikke-metalliske dele. Disse kemikalier kan svække de anvendte materialer i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

ADVARSEL: For at mindske risikoen for kvæstelser skal bordoverfladen rengøres regelmæssigt.

ADVARSEL: For at mindske risikoen for kvæstelser skal støvopsamlingssystemet rengøres regelmæssigt.

Støvudsugning

ADVARSEL: Tilslut, när det er muligt, en stovudsugningsenhed, der er fremstillet i overensstemmelse med de gældende regler om støvemission. Lufthastigheden for ekstemt tilsluttede systemer skal være 20 m/s +/- 2 m/s. Hastigheden skal måles i forbindelsesslangen ved tilslutningspunktet, mens værktojet er tilsluttet men ikke tændt.

Transport

For at transportere maskinen skal du altid sørge for, at hovedet er sikkert låst. Vær opmærksom på, at bordet ikke er egnet til at lofte maskinen. Anvend altid en gaffeltruck til transport. For et sikkert løft placeres gallen under den nederste tværstang på stativet.

Valgfrit tilbehør

ADVARSEL: Da tilbehør, der ikke tilbydes af DEWALT, ikke er testet med dette produkt, kan brug af sådant tilbeher sammen med dette værktoj være forbundet med fare. For at reducere risikoen for skader bør kun tilbehør anbefalet af DEWALT anvendes sammen med dette produkt.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Anbefalet savklinge DW728 / DW729 - DT4305

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljoet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på folgende internetadresse: www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilfojelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktoj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktojet blev købt og få alle pengene refundet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktøj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive forelaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra kobsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises.

- Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at reklamere, kontakt din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der findes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på folgende internetadresse: www.2helpU.com

HURTIGREFERENCESKEMA

højdejusteringsskrank geringslåsehåndtag geringsklemmegreb affasningslås klemmegreb til affasningslås hojdejusteringsskrank

1. Hold arbeidsområdet ryddig.

4. Hold uvedkommende personer borte.

Ikke la personer som ikke er involvert i arbeidet, særlig barn, komme i kontakt med verktoyet eller forlengelseskabelen, og hold dem borte fra arbeidsområdet.

5. Verktøy som ikke er i bruk skal oppbevares korrekt.

11. Ikke bruk ledningen feil.

ADVARSEL: Maskinen må være plan og stabil til enhver tid.

ADVARSEL: Bordforlengelsene og den fastmonterte bordplaten MÅ være i flukt.

Om nødvendig, løsne skruene (uu) og juster pekeren til 0°.

MERK: Det trengs ikke vedlikehold på den mekaniske bremsen.

VIKTIG: Erstatt den fastmonterte bordplaten og skjernen när disse er utslitt.
