BEDIENUNGSANLEITUNG DW728KN DEWALT

Deutsch (übersetzt von den Originalanweisungen) 19

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

15.06.2009

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	DW728KN	DW729KN
Leistungsaufnahme W 2200 4000
Abgabeleistung	W		1820
Typ 1 1
Spannung V 230	400
Sägeblattdurchmesser	mm	350	350
Sägeblattbohrung	mm	30	30
Wellendurchmesser	mm	30	30
Leerlaufdrehzahl, 50 Hz	min^-1	3000	3000
Lastdrehzahl, 50 Hz	min^-1	2850	2780
Schnitttiefe bei 90°	mm	110	110
Max. Ablängleistung bei 0°	mm	525	525
Max. Gehrungsschnittleistung bei 45°
rechts	mm	365	365
links	mm	150	150
Schnitttiefe bei 45° mm	75	75
Max. Ablängleistung bei 0°	mm	525	525
Max. Gehrungsschnittleistung bei 45°
rechts	mm	250	250
links	mm	270	270
Maße über alles mit Unterstellbock)	cm	181 X 134 X 152	181 X 134 X 152
Staubabsaugadapter	mm	100	100
Empfohlene Staubabsaugwerte Luftgeschwindigkeit
an der Schnittstelle	m/s	20	20
Durchflussvolumen	m^3/h	500	500
Unterdruck
an der Schnittstelle	PA	5000/2400	5000/2400
Staubabsaugöffnung	mm	100	100
Querschnitt	cm^2	78,5	78,5
Staubabsaugöffnung	mm	40	40
Querschnitt	cm^2	12,6	12,6
Gewicht	kg149	149
Automatische Sägeblattbremszeit		< 10s < 10s
Einschaltdauer	min	1'/1'	1'/3'
Schutzart		IP5X	IP5X
Gesamtschwingungspegel (triaxiale Vektorsumme) ermittelt gemäß EN 61029-1:
L_VA (Schalldruckpegel)	dB(A)	96	96
K_VA (Schalldruckpegel-Messungenauigkeit)	dB(A)	3,0	3,0
L_WA (Schalleistung)	dB(A)	109	109
K_WA (Schalldruckpegel-Messungenauigkeit)	dB(A)	2,9	2,9
Gesamtschwingungspegel (triaxiale Vektorsumme) ermittelt gemäß EN 61029-1:
Schwingungs-Emissionswert a =	m/s^3	2,0	2,0
Messungenauigkeit K =	m/s^3	1,9	1,9

HINWEIS: Diese Werte sind Emissionswerte und nicht notwendigerweise Werte für sicheres Arbeiten. Es gibt zwar eine Wechselbeziehung zwischen den Emissions- und den Expositionswerten. Diese können jedoch nicht zuverlässig zur Bestimmung verwendet werden, ob zusätzliche Vorkehrungen erforderlich sind. Zu den Faktoren, die die tatsächliche Exposition des Betriebspersonals beeinflussen, gehören die Eigenschaften des Arbeitsraumes und andere Lärmquellen, z. B. die Anzahl der Geräte und weitere Prozesse in unmittelbarer Nähe. Der zulässige Expositionswert kann außerdem von Land zu Land unterschiedlich sein. Diese Informationen versetzen den Anwender des Gerätes jedoch in die Lage, Gefahren und Risiken besser einzuschätzen.

Sicherungen:

Europa	230 V Werkzeuge	16 Ampere Stromversorgung
	400 V Werkzeuge	16 Ampere, pro Phase

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

Weist auf scharfe Kanten hin.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

DW728KN/DW729KN

DEWALT erklärt hiermit, dass diese unter „Technische Daten“ beschriebenen Produkte gemäß den folgenden Richtlinien und Normen konstruiert wurden: 2006/42/EG, EN 1870-17:2007.

Diese Produkte erfüllen auch die Richtlinie 2004/108/EG. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der Adresse oder beziehen sich auf die Rückseite dieser Betriebsanleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

X. Jopsmann

Horst Großmann Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany 15.06.2009

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen.

Allgemeine Sicherheitsanweisungen

WARNUNG! Bei der Verwendung von Elektrowerkzeugen sollten grundlegende Sicherheitsvorkehrungen immer beachtet werden, um die Gefahr von Brand, Stromunfall und Verletzungen zu reduzieren. Zu diesen Vorkehrungen gehören:

Lesen Sie alle diese Anweisungen, bevor Sie versuchen, das Produkt in Betrieb zu nehmen. Bewahren Sie diese Anweisungen auf.

BEWAHREN SIE DIESE BETRIEBSANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN AUF

1. Halten Sie den Arbeitsbereich sauber.

Unaufgeräumte Bereiche und Werkbänke begünstigen Verletzungen.

2. Berücksichtigen Sie die Arbeitsumgebung.

Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung. Sorgen Sie für eine gute Ausleuchtung (250-300 Lux) des Arbeitsbereiches. Verwenden Sie das Gerät nicht, wenn die Gefahr von Brand oder Explosion besteht, z. B. in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

3. Schützen Sie sich vor Stromunfällen.

Vermeiden Sie Körperkontakt mit geerdeten Flächen (z. B. Rohrleitungen, Radiatoren, Kochplatten und Kühlgerte). Wenn Sie das Gerät unter extremen Bedingungen verwenden (z. B. bei hoher Luftfeuchtigkeit oder wenn Metallstaub erzeugt wird usw.) kann die Sicherheit hinsichtlich des elektrischen Stroms erhöht werden, indem ein Trenntransformator oder ein (FI) Fehlerstromschutzschalter zwischengeschaltet wird.

4. Halten Sie andere Personen fern.

Lassen Sie nicht zu, dass Personen, insbesondere Kinder, die nichts mit der Arbeit zu tun haben, das Gerät oder das Verlängerungskabel berühren, und halten Sie sie vom Arbeitsbereich fern.

5. Verwahren Sie nicht genutzte Geräte.

Die Geräte müssen an einem trockenen und sicher verschlossenem Ort, für Kinder unzugänglich, gelagert werden, wenn sie nicht in Gebrauch sind.

6. Überlasten Sie das Gerät nicht.

Das Gerät wird seine Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

7. Verwenden Sie das passende Gerät.

Überlasten Sie nicht kleine Geräte mit Aufgaben für Hochleistungsgeräte. Verwenden Sie die Geräte nicht für bestimmungsfremde Aufgaben. Verwenden Sie z. B. keine Kreissägen für das Sägen von Ästen oder Holzklötzen.

8. Tragen Sie geeignete Kleidung.

Tragen Sie keine lose Kleidung oder Schmuck, da diese von sich bewegenden Teilen erfasst werden können. Bei Arbeiten im Freien ist rutschfestes Schuhwerk zu empfehlen. Tragen Sie einen Haarschutz, um langes Haar festzuhalten.

9. Verwenden Sie die persönliche Schutzausrüstung.

Verwenden Sie immer eine Schutzbrille. Tragen Sie eine Schutz- oder Staubschutzmaske bei Arbeiten, bei denen Staub oder umherfliegende Teile entstehen. Wenn diese Teile sehr heiß werden können, tragen Sie auch eine hitzebeständige Schürze. Tragen Sie immer einen Gehörschutz. Tragen Sie immer einen Schutzhelm.

10. Schließen Sie die Staubabsaugung an.

Wenn Geräte für den Anschluss an eine Staubabsaugung und -sammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden.

11. Überlasten Sie das Kabel nicht.

Zerren Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl und scharfen Kanten. Tragen Sie das Gerät niemals am Kabel.

12. Fixieren Sie das Werkstück.

Wenn möglich, verwenden Sie Klemmen oder einen Schraubstock zum Fixieren des Werkstücks. Dies ist sicherer als das Halten mit den Händen und lässt Ihnen beide Händen für die Gerätebedienung frei.

13. Übernehmen Sie sich nicht.

Achten Sie immer auf richtigen Stand und Gleichgewicht.

14. Warten Sie die Geräte sorgfältig.

Halten Sie Schneidwerkzeuge scharf und sauber, um eine bessere und sicherere Leistung zu erzielen. Befolgen Sie die Anweisungen für Schmierung und Zubehörwechsel. Prüfen Sie die Geräte regelmäßig und lassen Sie sie bei Beschädigung durch eine autorisierte Kundendienstwerkstatt reparieren. Halten Sie Griffe trocken, sauber und öl- und fettfrei.

15. Trennen Sie die Geräte vom Netz.

Wenn nicht in Gebrauch, vor der Wartung oder beim Zubehörwechsel, z. B. von Sägeblättern, Bits und Schneidvorsätzen, trennen Sie das Gerät von der Stromversorgung.

16. Entfernen Sie Einstell- und Werkzeugschlüssel.

Machen Sie es sich zur Gewohnheit zu prüfen, dass alle Einstell- und Werkzeugschlüssel vom Gerät entfernt sind, bevor Sie das Gerät in Betrieb nehmen.

17. Vermeiden Sie unbeabsichtigtes Starten.

Tragen Sie das Gerät nicht mit dem Finger am Schalter. Stellen Sie sicher, dass das Gerät in der „AUS“-Position ist, bevor Sie es anschließen.

18. Verwenden Sie Verlängerungskabel für den Außenbereich.

Prüfen Sie vor der Verwendung das Verlängerungskabel und ersetzen Sie es, wenn es beschädigt ist. Wenn Sie das Gerät im Freien einsetzen, verwenden Sie nur Verlängerungskabel, die für den Außeneinsatz bestimmt und entsprechend gekennzeichnet sind.

19. Seien Sie aufmerksam.

Achten Sie darauf, was Sie tun. Verwenden Sie Ihre praktische Vernunft. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Medikamenten oder Alkohol stehen.

20. Überprüfen Sie, ob Teile beschädigt sind.

Vor dem Einsatz prüfen Sie das Gerät und das Netzkabel sorgfältig, um zu gewährleisten, dass es ordnungsgemäß funktionieren und seine bestimmungsgemäße Funktion erfüllen wird. Prüfen Sie, ob bewegliche Teile ausgerichtet, verzogen oder ausgeschlagen, ob Teile oder Anbauteile gebrochen oder in einem Zustand sind, der den Betrieb beeinträchtigen kann. Beschädigte Schutzabdeckungen oder andere Teile müssen durch eine autorisierte Kundendienstwerkstatt richtig repariert oder ersetzt werden, sofern in dieser Betriebsanleitung nicht anderes angegeben ist. Lassen Sie jeden beschädigten oder defekten Schalter durch eine autorisierte Kundendienstwerkstatt austauschen. Verwenden Sie das Gerät nicht, wenn Sie es mit dem Schalter nicht ein- und ausschalten können. Versuchen Sie niemals selbstständige Reparaturen.

WARNUNG! Wenn Sie Zubehör oder Anbauteile verwenden oder das Gerät für Aufgaben einsetzen, die nicht in dieser Betriebsanleitung empfohlen sind, kann die Gefahr von Verletzungen entstehen.

21. Lassen Sie Ihr Gerät durch Fachpersonal reparieren.

Dieses Elektrogerät erfüllt die maßgeblichen Sicherheitsvorschriften. Reparaturen sollten nur durch Fachpersonal unter Verwendung von Originalersatzteilen erfolgen, da sonst erhebliche Gefahren für den Verwender entstehen können.

Zusätzliche Sicherheitsvorschriften für Radialarmsägen

• Sichem Sie die Stromversorgung mit einer passenden Sicherung oder einem passenden Schutzschalter ab.
• Halten Sie die Laufbahnen am Radialarm und die Rollschlittenlageraggregat sauber und fettfrei.
• Stellen Sie vor Einschalten der Säge sicher, dass der Anschlag in der richtigen Position ist. Das Sägeblatt sollte das Werkstück erst berühren, wenn die Säge am Griff gezogen wird.

- Stellen Sie den Fingerschutz immer so ein, dass er über den fixierten Anschlag führt oder sich 3 mm über der Werkstückoberfläche befindet, je nachdem, was höher ist.

- Prüfen Sie regelmäßig die Einstellungen auf Genauigkeit und justieren Sie, falls erforderlich, nach.

- Stellen Sie sicher, dass das Sägeblatt in die richtige Richtung dreht und dass die Zähne zum Anschlag hin zeigen.

- Stellen Sie sicher, dass alle Arretierhebel vor Inbetriebnahme festgezogen sind.

- Betreiben Sie das Gerät niemals, ohne dass alle Schutzvorrichtungen angebracht sind.

- Schützen Sie das Sägeblatt mit der Sägeblatt-Schutzhaube, wenn die Säge nicht in Betrieb ist.

- Trennen Sie das Gerät vom Stromnetz, wenn es nicht in Betrieb ist, beim Sägeblattwechsel oder bei der Wartung.

- Verwenden Sie immer die korrekten, geschärften Sägeblätter, die gemäß EN 847-1 hergestellt sind, mit einem Spanwinkel von +/- 5 mm.

- Verwenden Sie niemals Sägeblätter, deren ausgewiesene Höchstdrehzahl unter der Drehzahl der Welle liegt.

- Verwenden Sie keine HSS-Sägeblätter.

- Der empfohlene Sägeblattdurchmesser ist den technischen Daten zu entnehmen.

- Blockieren Sie nicht den Motorlüfter, um die Motorwelle anzuhalten.

- Stellen Sie vor Gebrauch sicher, dass Schutzabdeckungen, Bremse, Rückholautomatik und Sperren richtig funktionieren. Benutzen Sie das Gerät nicht, wenn diese Vorrichtungen defekt sind.

- Beim Sägen von runden Werkstücken verwenden Sie IMMER einen passenden Sägetisch oder Prismen, um ein Rotieren des Werkstücks zu vermeiden.

- Erzwingen Sie nicht den Sägevorgang. (Abwürgen oder teilweises Abwürgen des Motors kann zu schweren Schäden führen). Lassen Sie den Motor auf Volldrehzahl kommen, bevor Sie sägen.

- Heben Sie das Gerät nicht am Sägetisch hoch.

- Sägen Sie keine Eisen- oder Nichteisenmetalle und kein Mauerwerk.

- Tragen Sie kein Schmiermittel auf das Sägeblatt auf, wenn es sich dreht.

- Halten Sie beide Hände fern vom Sägeblattbereich, wenn die Säge an das Stromnetz angeschlossen ist.

- Greifen Sie nicht während des Betriebs um das Sägeblatt herum.

- Kommen Sie mit Ihren Händen nicht näher als 150 mm an das Sägeblatt während des Sägens.

- Verwenden Sie keine beschädigten oder gerissenen Sägeblätter.

- Ersetzen Sie den Anschlag, wenn er beschädigt ist und/oder keine richtige Unterstützung mehr bietet. Anschläge müssen regelmäßig ersetzt werden.

- Achten Sie IMMER auf einen sicheren Betrieb. Die Radialarmsägen müssen auf dem Boden mit Bolzen mit 8 mm Durchmesser und einer Mindestlänge von 80 mm befestigt werden.

WARNUNG! Beim Sägen von runden Werkstücken müssen diese gegen Rotieren mit einer Spannvorrichtung oder Halterung gesichert werden.

- Verwenden Sie das Gerät nicht an Orten mit Temperaturen unter -5^ oder über 40^ . Die optimale Temperatur beträgt 20^ .

- Die Bediener des Gerätes sollten über die Faktoren aufgeklärt werden, die sich auf die Lärmexposition auswirken (z. B. Verwendung von geräuschgedämpften Sägeblättern und die Wartung des Gerätes). Melden Sie Defekte am Gerät und an den Schutzvorrichtungen oder Sägeblättern sofort, wenn sie bemerkt werden. Stellen Sie sicher, dass der Anwender für Verwendung, Einstellung und Betrieb des Gerätes in geeigneter Weise geschult ist.

- Beim Sägen von Holz schließen Sie das Gerät an eine Staubsammelvorrichtung an. Berücksichtigen Sie immer Faktoren, die die Exposition an Staub beeinflussen, wie z. B.:

- Materialart der Werkstücke (Spanplatten erzeugen mehr Staub als Holz).

- Korrigieren Sie die Einstellung des Sägeblattes.

- Stellen Sie sicher, dass die lokale Absaugung sowie die Hauben, Lenkbleche und Schachte richtig eingestellt sind.

- Tragen Sie immer Arbeitshandschuhe, wenn Sie das Gerät warten, mit rauen Werkstücken umgehen oder das Sägeblatt wechseln.

- Wenn bei Leerlauf eine Störung oder ein Ausfall der Stromversorgung auftritt, lassen Sie den Griff sofort los und stellen Sie sicher, dass der Sägekopf automatisch in seine Ruhestellung zurückkehrt.

WARNUNG! Defekte Elektrokabel müssen sofort ersetzt werden.

WARNUNG: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Vergewissem Sie sich, dass der Schalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

- Melden Sie den Fehler und kennzeichnen Sie die Maschine in geeigneter Form, damit andere Personen die defekte Maschine nicht verwenden.

- Wenn das Sägeblatt beim Sägen aufgrund anormaler Vorschubkraft blockiert, schalten Sie die Maschine ab und trennen Sie sie von der Stromzufuhr. Entfernen Sie das Werkstück und stellen Sie sicher, dass sich das Sägeblatt frei dreht. Schalten Sie die Maschine ein und starten Sie einen neuen Sägevorgang mit reduzierter Vorschubkraft.

Restrisiken

Folgende Risiken sind mit der Verwendung von Radialarmsägen untrennbar verbunden:

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden.

Diese sind:

- Verletzungen durch die Berührung von rotierenden Teilen.

- Schwerhörigkeit.

- Unfallgefahren durch nicht abgedeckte Stellen des rotierenden Sägeblattes.

- Verletzungsgefahr beim Sägeblattwechsel.

- Gefahr, beim Öffnen der Schutzabdeckungen die Finger zu quetschen.

- Gesundheitsrisiken durch das Einatmen von Staub, der beim Sägen von Holz, besonders Eiche, Buche und MDF-Platten, entsteht.

Schilder am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Wenn das Stromkabel beschädigt ist, trennen Sie sofort den Stecker von der Stromquelle.

Trennen Sie immer den Stecker vom Netz, bevor Sie Einstellungen oder Service-/Wartungsarbeiten durchführen.

Packungsinhalt

Die Packung enthält:

1 vormontierte Radialarmsäge

2 Tischleisten (1 rechts, 1 links)

2 Anschläge (1 rechts, 1 links)

2 Tischverbreiterungen (1 rechts, 1 links)

DW728KN: 1 Schaltbox mit elektronischer Bremse

DW729KN: 1 Schaltbox mit elektronischer Bremse, Überlastungsschutz und Haupttrennschalter

1 Staubstutzen

1 Karton mit:

1 Unterstellbock

(4 Beine, 1 Kurbel zur Höhenverstellung, 3 M8 x 25)

1 Betriebsanweisung

1 Explosionszeichnung

3 Skinverpackungen

1 Skinverpackung mit:

12 Unterlegscheiben D10

12 Muttern M10

12 Inbusschrauben M10x20

1 Skinverpackung mit:

4 Dreiecksträger (2 rechts, 2 links)

4 gerade Träger

6 Holzeinsätze

10 Schrauben M8x25 (Aluminium)

19 Schrauben M8x20

3 Unterlegscheiben D8 (Außendurchmesser ist 24 mm)

26 Unterlegscheiben D8

27 Muttern M8

1 Skinverpackung mit:

1 Gummieinsatz

6 Sechskant-Werkzeugschlüssel (3, 4, 5, 6, 8 und 10 mm)

1 Stirnkopfschlüssel

3 Steckschlüssel (10, 13 und 17 mm)

- Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

- Nehmen Sie sich Zeit, die Betriebsanweisung vor Inbetriebnahme sorgfältig zu lesen.

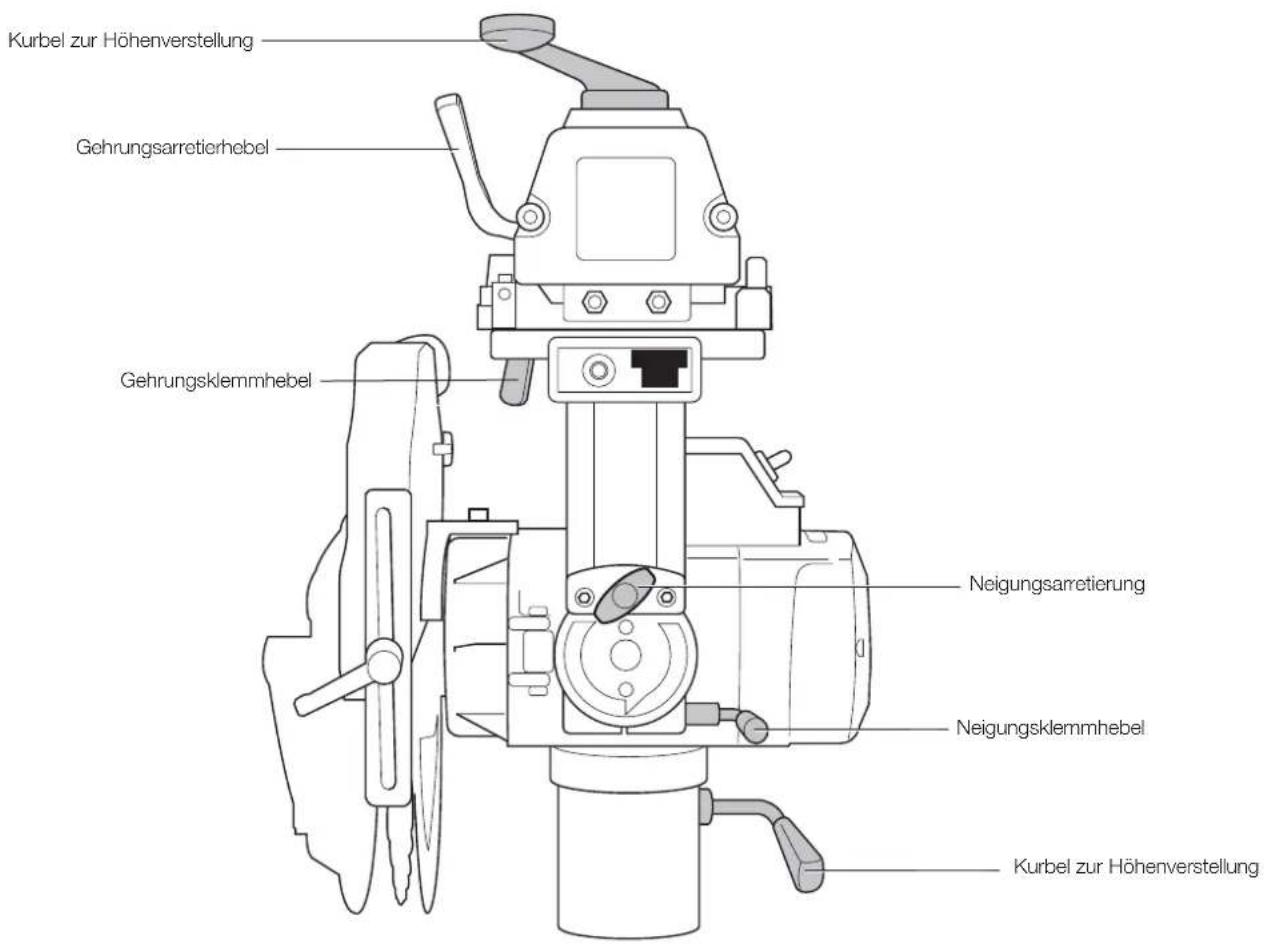

Beschreibung (Abb. [fi g.] 1)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

a. Ein-/Aus-Schalter

b. Griff

c. vordere Schutzabdeckung

d. untere Schutzabdeckung

e. fest montierte Tischplatte

f. Schaltbox

g. Bein

h1. linker Anschlag (klein)

h2. rechter Anschlag (groß)

i. Staubstutzen

j. Gehrungsarretierhebel

k. Gehrungsklemmhebel

I. Kurbel zur Höhenverstellung

m. Radialarm

n. Endkappe

o. Kabel

p. Staubaustritt

q. Sägeaggregat

r. Motor

s1. linke Tischleiste

s2. rechte Tischleiste

t1. linke Tischverbreiterung

t2. rechte Tischverbreiterung

u. Neigungswinkelskala

v. Rollschlittenaggregat

w. Trennschutzschalter (DW729KN)

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Radialarmsäge wurde für den professionellen Einsatz beim Sägen von Holz konstruiert. Dieses Hochpräzisionsgerät kann problemlos und schnell für Abläng-, Neigungs- und Gehrungsschnitte eingestellt werden. Für optimale Sicherheit verfügen alle wesentlichen Einstellungen über eine Arretierung und eine Verriegelung. Schauen Sie auch auf die Abbildung zur schnellen Orientierung am Ende dieses Abschnittes. Diese Säge wurde für den Einsatz mit einem Hartmetallsägeblatt mit 350 mm Durchmesser konstruiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Die Radialarmsäge ist ein Gerät für den professionellen Einsatz.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, das bei der DEWALT-Kundendienstorganisation erhältlich ist.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Gerätes geeignet ist (siehe technische Daten). Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab. Die maximale Kabellänge ist 30 m.

EINPHASENGERÄTE

Verwenden Sie ein zugelassenes dreiadriges Verlängerungskabel, das für die Leistungsaufnahme dieses Gerätes geeignet ist (siehe technische Daten). Die Mindestleiterfläche beträgt 1,5 mm².

DREIPHASENGERÄTE

Stellen Sie bitte sicher, dass das Kabel mit einem CEE-16-A-Industriestecker/Verbindungsstück gemäß IEC 60309 ausgestattet ist.

Spannungsabfälle

Einschaltströme verursachen kurzfristige Spannungsabfälle unter ungünstigen Bedingungen bei der Stromversorgung könnten andere Geräte mitbetroffen werden.

Wenn die Systemimpedanz der Stromversorgung unter 0,25 Ω liegt, sind Störungen unwahrscheinlich.

Die Anschlussdosen für dieses Gerät müssen mit 16 A-Abschaltsicherungen (träge) abgesichert sein.

ZUSAMMENBAU UND EINSTELLUNG

WARNUNG: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Überprüfen Sie, dass der Auslöseschalter in der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNUNG: Für eine optimale Leistung ihrer Säge ist es unbedingt notwendig, dass Sie den nachfolgenden Abschnitten gemäß vorgehen.

Einstellen

MONTAGE DER KURBEL FÜR DIE HÖHENEINSTELLUNG (ABB. 1, 2, 3)

1. Drehen Sie den Arm in die mittlere Position.
2. Drücken Sie den Gehrungsarrelierhebel (j) herunter, wie in Abb. 2 dargestellt.
3. Stellen Sie den Gehrungsklemmhebel (k) fest.
4. Stecken Sie die Kurbel (I) für die Höhenverstellung auf den Holm (x) wie dargestellt, bis die Kurbel in die Mutter im Innern des Holms einsetzt.
5. Drehen Sie die Kurbel zur Höhenverstellung im Uhrzeigersinn, bis sie festsitzt (Abb. 3).
6. Richten Sie die Gehrungswinkelskala (yy) an dem Zeiger (xx) aus und drehen Sie die drei Schrauben (bb) innen in der Höheneinstellkurbel mit 6-mm-Sechskant-Werkzeugschlüsseln fest.
7. Drehen Sie die Höheneinstellkurbel hoch genug, um Platz für das Entfernen verschiedener Teile unter dem Motor zu ermöglichen.

MONTAGE DES UNTERSTELLBOCKS (ABB. 1, 4)

Die Elemente des Unterstellbocks und die Schrauben sind separat verpackt.

1. Entnehmen Sie alle Elemente aus der Verpackung.
2. Verriegeln Sie den Arm mithilfe des Gehrungsklemmhebels (k).
3. Kippen Sie das Gerät vorsichtig aus der Palette, bis die Rückseite der Säule auf dem Boden aufliegt.
4. Legen Sie ein Holzstück (y) unter die Tischkante (Abb. 4).
5. Montieren Sie die Beine (g) wie dargestellt, mithilfe der mitgelieferten Muttern, Schrauben und Unterlegscheiben.
6. Ziehen Sie alle Schrauben richtig fest.
7. Kippen Sie das Aggregat in die aufrechte Stellung.

WARNUNG: Das Gerät muss immer eben und stabil stehen.

WICHTIG: Eventuell ist Hilfe notwendig, um das Aggregat abzusenken oder anzuheben.

MONTAGE DER TISCHVERBREITERUNG (ABB. 1, 5–12)

Abbildung 5 zeigt die richtige Position der Dreiecksträger. Die Träger werden mit den M8x20-Schrauben und Muttern und den D8-Unterlegscheiben vorne, aber nicht hinten montiert.

1. Montieren Sie die Dreiecksträger (z) mit der flachen Trägerseite zur Bedienperson hinzeigend.
2. Montieren Sie die geraden Träger (aa) an die flache Seite der Dreiecksträger (z).
3. Montieren Sie die beiden Tischverbreiterungen (t) an die Träger mit der M8x25-Schraube, Unterlegscheibe und Mutter (Abb. 6).

4. Ziehen Sie alle Schrauben richtig fest.

5. Prüfen Sie, dass die Tischverbreiterungen mit der festen Tischplatte fluchten und drehen Sie die Schrauben handfest.

WARNUNG: Die Tischverbreiterungen und die feste Tischplatte MÜSSEN bündig anliegen.

1. Setzen Sie 3 Dübel in den kleinen linken Anschlag (h1) und 3 Dübel in den größeren rechten Anschlag (h2) (Abb. 7).
2. Richten Sie die Dübel im linken Anschlag an den Löchern der linken Seite in der festen Sägetischplatte aus und drücken Sie sie fest zusammen (Abb. 8).
3. Wiederholen Sie den Vorgang mit dem rechten Anschlag.
4. Richten Sie die hintere linke Sägetischleiste (s1) an den Dübeln im linken Anschlag aus und drücken Sie sie fest zusammen (Abb. 9). Ziehen Sie die Sägetischklemme (ee) mit dem Steckschlüssel fest (Abb. 10).
5. Setzen Sie eine M8x25-Schraube und eine D8-Unterlegscheibe in die hintere linke Sägetischleiste und ziehen Sie sie richtig fest (Abb. 11, 12).
6. Wiederholen Sie den Vorgang bei der hinteren rechten Sägetischleiste.

MONTAGE DES STAUBSTUTZENS (ABB. 13, 14)

1. Montieren Sie den Staubanschluss in seiner Position hinter der Säulenbasis.

2. Setzen Sie 3 M8x16-Schrauben und D8-Unterlegscheiben in den Staubanschluss und die Basislöcher.

3. Ziehen Sie alle 3 M8-Muttern mit dem 13 mm-Steckschlüssel und dem geöffneten Mehrzweckschlüssel fest.
4. Entfernen Sie die Kreuzschlitzschraube (ff).
5. Montieren Sie den Kabelhalter (gg) und setzen Sie die Kreuzschlitzschraube wieder ein.
6. Entfernen Sie die Kabelklemme (ii) am Sägearm und schrauben Sie sie mit dem Kabel wieder an.

MONTAGE DES KABELHALTERS (ABB. 15, 16)

WARNUNG: Der Sägearm muss sich waagerecht und senkrecht frei bewegen können.

MONTAGE DER SCHALTBOX (ABB. 17)

DW728KN

Die Schaltbox (f) wird direkt hinter der rechten Seite der Basis montiert. Die Schaltbox enthält auch die elektronische Bremse und den Überlastungsschutz.

1. Stecken Sie die vier Schrauben (ss) vom Innern der Basis durch die Basis und in die vier Löcher in der Schaltbox.
2. Ziehen Sie alle Schrauben fest.

DW729KN

Die Schaltbox (f) wird an einem Bügel montiert, der an dem linken Tischbein mit den Schrauben am Bügel angebracht wird. Die Schaltbox enthält auch die elektronische Bremse, den Überlastungsschutz und den Schutztrennschalter (w).

1. Montieren Sie den Bügel an den Löchem im linken Tischbein.
2. Ziehen Sie alle Schrauben fest.

MONTAGE DES SÄGEBLATTES (ABB. 1, 18–25)

1. Vergewissern Sie sich, dass die Sägearmposition bei 0° liegt und heben Sie den Sägearm (m) in die obere Position (Abb. 1).
2. Kippen sie den Motor wie folgt:

a. Entriegeln Sie den Hebel (cc) (Abb. 18)

b. Ziehen Sie die Neigungsverriegelung (a4) (Abb. 19) heraus, kippen Sie den Motorkopf (dd) wie dargestellt, um einen besseren Zugang zu erhalten (Abb. 20) und verriegeln Sie ihn mit dem Hebel (cc) (Abb. 21).

1. Lockern Sie die Schutzabdeckungsschraube (kk) (Abb. 22) und heben Sie die Schutzabdeckung (d) weg (Abb. 23).
2. Halten Sie den Flansch (mm) mit dem Stirnlochschlüssel (hh) fest und drehen Sie die Sägeblattschraube (ll) im Uhrzeigersinn mit dem 6-mm-Sechskant-Werkzeugschlüssel (jj). Entfernen Sie die Sägeblattschraube (ll), den Außenflansch (mm) und das Sägeblatt (oo) (Abb. 24, 25).
3. Um ein neues Sägeblatt einzusetzen, wiederholen Sie die Schritte in umgekehrter Reihenfolge.
4. Der Sägekopf ist bereit zum Sägen.

WARNUNG: Die Zähne des neuen Sägeblattes sind sehr scharf und stellen eine Gefahr dar.

WARNUNG: Die Drehrichtung ist durch den Pfeil am Motor angegeben.

WARNUNG: Vergewissern Sie sich, dass die Unterlegscheibe der Welle am Außenflansch anliegt.

ÜBERPRÜFUNG DER PARALLELITÄT DES SÄGEARMS UND DER SÄGETISCHPLATTE (ABB. 1, 26)

1. Senken Sie das Sägeblatt (oo), bis es die feste Sägetischfläche (e) eben berührt.
2. Lösen Sie den Gehrungsarretierhebel (j) und den Gehrungsklemmhebel (k).
3. Ziehen Sie das Sägeblatt vorwärts bis über den Anschlag, schwenken Sie dann den Sägearm, sodass das Sägeblatt die Sägetischfläche über ihre Breite wischt.
4. Wiederholen Sie den Vorgang mit dem Sägeblatt in der hinteren Position und stellen Sie, falls erforderlich, die hintere Schraube ein.

DEUTSCH

ÜBERPRÜFUNG DES RECHTEN WINKELS ZWISCHEN SÄGEBLATT UND SÄGETISCHFLÄCHE (ABB. 27–28)

1. Setzen Sie den Sägearm zurück in die mittlere Position.
2. Legen Sie einen Stahlwinkel (rr) an den Sägeblattkorpus an (Abb. 27).

3. Falls eine Einstellung erforderlich ist, gehen Sie wie folgt vor:
   a. Entfernen Sie die Neigungsanzeigescheibe (tt) (Abb. 27) durch Lösen der beiden Schrauben (uu).
   b. Lösen Sie die Sechskantschraube (ww).
   c. Lösen Sie die Sicherungsmuttern (v v) an den beiden Seiten der Neigungswinkelskala (u) (Abb. 28).
   d. Stellen Sie mit einem Sechskantschlüssel die gelösten Schrauben (pp) ein, bis das Sägeblatt flach am Winkelmaß anliegt.

4. Ziehen Sie alle Schrauben richtig fest.

WARNUNG: Besonders wichtig ist es, die zentrale Innensechskantschraube festzuziehen.

1. Setzen Sie die Neigungsanzeigescheibe (tt) wieder ein (Abb. 27).

ÜBERPRÜFUNG, DASS DER ABLÄNGTRAVELLER IM RECHTEN WINKEL ZUM ANSCHLAG STEHT (ABB. 29, 30).

1. Arretieren Sie das Sägeblatt vor dem Anschlag (Abb. 29).
2. Setzen Sie ein Winkelmaß (rr) auf ein Stück Brett und gegen den Anschlag, sodass das Sägeblatt eben berührt wird, wie dargestellt.

3. Ziehen Sie das Sägeblatt zu sich hin und prüfen Sie, dass das Sägeblatt parallel zum Winkelmaß fährt.

4. Falls eine Einstellung erforderlich ist, gehen Sie wie folgt vor: a. Lösen Sie den Gehrungsarretierhebel (j) und den Gehrungsklemmhebel (k) (Abb. 30).

b. Lösen Sie zwei Justierschrauben (qq).

1. Um den Sägearm nach links zu justieren, lösen Sie den Bolzen rechts vom Gehrungsarretierhebel (j) und ziehen Sie den gegenüberliegenden Bolzen fest.

2. Um den Sägearm nach rechts zu justieren, lösen Sie den Bolzen links vom Gehrungsarretierhebel (j) und ziehen Sie den gegenüberliegenden Bolzen fest.

3. Gehen Sie in kleinen Schritten vor und prüfen Sie die Justierung nach jedem Schritt, wobei die Hebel (j) und (k) eingerastet sein müssen.

WARNUNG: Überdrehen Sie die Bolzen nicht.

1. Ziehen Sie die Justierschrauben (qq) fest.

Montage der Sägeblattabdeckung (Abb. 31)

Die Sägeblattabdeckung ist ein Mehrzweckaggregat, das die folgenden Sicherheitsmerkmale aufweist:

- Vordere Abdeckung (c) und federgehaltene hintere Abdeckung (d) für den vollständigen Sägeblattschutz.

- Staubabsaugadapter (a1).

- Justierbarer Fingerschutz (a2) für Ablängarbeiten.

NEIGUNGSSKALA (ABB. 32)

Prüfen Sie, dass die Neigungswinkelskala (u) 0° anzeigt, wenn sie für einen vertikalen Schnitt positioniert ist.

Falls erforderlich, lösen Sie die Schrauben (uu) und justieren Sie die Anzeige auf 0°.

GEHRUNGSWINKELSKALA (ABB. 3)

Prüfen Sie, dass die Gehrungswinkelskala (yy) 0° anzeigt, wenn sie für einen vertikalen Schnitt positioniert ist.

Justieren Sie die Anzeige (xx) auf 0° mithilfe der Schraube (zz).

Der Sägearm hat Voreinstellungen bei 45° links und rechts und bei 0°.

BETRIEB

Betriebsanweisungen

WARNUNG:

- Beachten Sie immer die Sicherheitsanweisungen und geltenden Vorschriften.

• Stellen Sie sicher, dass das Sägegut sicher fixiert ist.
• Üben Sie nur leichten Druck auf das Gerät aus und üben Sie keinen seitlichen Druck auf das Sägeblatt aus.
  • Vermeiden Sie eine Überlastung.

WARNUNG:

• Setzen Sie ein geeignetes Sägeblatt ein. Verwenden Sie keine übermäßig abgenutzten Sägeblätter. Die Höchstdrehzahl des Gerätes darf die Höchstdrehzahl des Sägeblattes nicht überschreiten.
• Versuchen Sie nicht, übermäßig kleine Werkstücke zu sägen.
• Das Sägeblatt muss frei sägen können. Überlasten Sie es nicht.
• Lassen Sie den Motor auf volle Drehzahl kommen, bevor Sie sägen.
• Stellen Sie sicher, dass alle Arretierknöpfe und Klemmen fest sind.
• Betreiben Sie das Gerät niemals, ohne dass alle Schutzvorrichtungen angebracht sind.
• Heben Sie das Gerät niemals an der Sägetischplatte an.
• Prüfen Sie immer, dass der Schlitz im Sägetisch passend ist.
• Beachten Sie immer Abb. 35 zur Überprüfung der Anschlagposition und des Anschlagtyps.

Anwender in Großbritannien werden auf die „Woodworking machines regulations 1974“ mit ihren späteren Ergänzungen hingewiesen.

EIN- UND AUSSCHALTEN (ABB. 1)

Der Ein-/Ausschalter Ihrer Radialarmsäge bietet mehrere Vorteile:

• Nullspannung-Auslösefunktion: Sollte der Strom aus irgendeinem Grund abgeschaltet werden, muss der Schalter bewusst wieder eingeschaltet werden.
• Motorüberlastungsschutz: Wird der Motor überlastet, wird die Stromzufuhr zum Motor abgeschaltet. Wenn dies auftritt, lassen Sie den Motor für 10 Minuten abkühlen und drücken Sie dann den Resetknopf oben auf dem Motor (nur DW728KN). HINWEIS: Das Modell DW729KN hat einen sich automatisch rücksetzenden Überlastungsschutz.
• Bremssystem: Nach dem Ausschalten stoppt das Bremssystem das Sägeblatt innerhalb von 10 Sekunden.

- Der Schalter hat nur eine Dauerbetriebsfunktion.

- Trennschutzschalter (DW729KN): manueller Drehschalter zum TRENNEN (OFF) jeglicher Stromzufuhr zum Gerät.

Um das Gerät einzuschalten, drücken Sie den grünen Betätigungsschalter (a) im Griff (b). Wenn der Betätigungsschalter losgelassen wird, stoppt das Gerät automatisch.

PROBESCHNITT (ABB. 1)

1. Arretieren Sie den Gehrungsklemmhebel (k) bei eingerastetem Gehrungsarretierhebel (j) so, dass das Sägeblatt für einen Ablängschnitt bei 0° positioniert ist.
2. Senken Sie den Sägearm ab, bis das Sägeblatt fast die Sägetischfläche berührt.
3. Legen Sie das Werkstück vorne an den Anschlag an.
4. Schalten Sie das Gerät ein und senken Sie den Sägearm, um es dem Sägeblatt zu ermöglichen, eine flache Nut in die Sägetischplatte zu sägen.
5. Ziehen Sie das Sägeblatt zu sich hin, damit es einen senkrechten Schlitz in den Holzanschlag und durch das Werkstück sägt.
6. Bringen Sie das Sägeblatt wieder in die Ruhestellung und schalten Sie aus.
7. Prüfen Sie, dass der Schnitt genau 90° in allen Ebenen beträgt, und justieren Sie, falls erforderlich.

Grundschnitte (Abb. 33–36)

WARNUNG: Die Zähne des neuen Sägeblattes sind sehr scharf und stellen eine Gefahr dar.

ABLÄNGEN (ABB. 33)

1. Bringen Sie den Radialarm in einen rechten Winkel zum Anschlag.

2. Rasten Sie den Gehrungsarretierhebel (j) bei 0° ein und ziehen Sie den Gehrungsklemmhebel (k) fest.

3. Senken Sie das Sägeblatt herab.
4. Justieren Sie den Fingerschutz (a2) so, dass es eben das Werkstück freilässt.
5. Wenn kein Schlitz in der Sägetischfläche ist, sägen Sie einen, wie oben beschrieben.
6. Halten Sie das Werkstück gegen den Anschlag. Dabei halten Sie Ihre Finger weit vom Sägeblattweg entfernt.
7. Schalten Sie ein und ziehen Sie das Sägeblatt langsam durch den Anschlag und das Werkstück.
8. Bringen Sie das Sägeblatt wieder in die Ruhestellung und schalten Sie aus.

GEHRUNGSSCHNITTE (ABB. 34, 35)

1. Lösen Sie den Gehrungsarretierhebel (j) und den Gehrungsklemmhebel (k).
2. Schwenken Sie den Sägearm in den gewünschten Winkel auf der Gehrungsskala.
3. Für 45° oder rechts rasten Sie den Gehrungsarretierhebel (j) ein und arretieren Sie mit dem Gehrungsklemmhebel (k).
4. Für Zwischenwinkelgrade verwenden Sie nur den Gehrungsklemmhebel.
5. Fahren Sie fort, wie bei Ablängen beschrieben.

NEIGUNGSSCHNITTE (ABB. 33, 36)

1. Stellen Sie den Sägearm wie für einen 0°-Ablängschnitt ein.
2. Heben Sie das Sägeblatt weit genug über die Sägetischfläche an.
3. Lösen Sie den Neigungsklemmhebel (a3) und ziehen Sie die Neigungsarretierung (a4) heraus.
4. Kippen Sie den Motor in den gewünschten Winkel auf der Neigungsskala (u).
5. Für 45° rechts, rasten Sie die Neigungsarretierung (a4) ein und arretieren Sie den Neigungsklemmhebel (a3).
6. Für Zwischenwinkelgrade verwenden Sie nur den Neigungsklemmhebel.
7. Fahren Sie fort wie bei einem senkrechten Ablängschnitt.

DOPPELGEHRUNGSSCHNITT (ABB. 35)

Dieser Schnitt ist eine Kombination aus Gehrungs- und Neigungsschnitt.

1. Stellen Sie den gewünschten Neigungswinkel ein.
2. Schwenken Sie den Sägearm auf die gewünschte Gehrungsposition.
3. Fahren Sie fort wie bei Gehrungsschnitten.

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

HINWEIS: Die mechanische Bremse bedarf keiner Wartung.

WICHTIG: Ersetzen Sie abgenutzte feste Sägetischflächen und Anschläge.

WARNUNG: Um die Gefahr von Verletzungen zu vermeiden, schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor Sie Zubehör anbringen oder abbauen oder Einstellungen vornehmen oder ändern oder Reparaturen vornehmen. Vergewissern Sie sich, dass der Auslösestecker herausgezogen ist. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNING: Wenn das Sägeblatt abgenutzt ist, ersetzen Sie es durch ein neues oder nachgeschärftes Sägeblatt.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

Überprüfen Sie vor der Verwendung sorgfältig den oberen Sägeblattschutz, den beweglichen unteren Sägeblattschutz sowie das Staubabsaugrohr, damit sie korrekt arbeiten. Stellen Sie sicher, dass weder Späne noch Staub oder Werkstückteilchen eine der Funktionen blockieren können.

Falls Werkstückfragmente zwischen Sägeblatt und Schutzvorrichtungen steckenbleiben, trennen Sie die Maschine von der Stromversorgung und befolgen Sie die Anweisungen in Abschnitt Montage des

Sägeblatts. Entfernen Sie die steckengebliebenen Teile und montieren Sie das Sägeblatt wieder.

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht-metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teil verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

WARNUNG: Zur Verminderung von Verletzungsgefahren reinigen Sie regelmäßig die Sägetischfläche.

WARNUNG: Zur Verminderung von Verletzungsgefahren reinigen Sie regelmäßig das Staubabsaugsystem.

Staubabsaugung

WARNUNG: Schließen Sie immer eine Staubabsaugung an, die gemäß den geltenden Vorschriften hinsichtlich Staubemission konstruiert ist. Die Luftgeschwindigkeit des angeschlossenen externen Systems sollte 20 m/s +/- 2 m/s betragen. Die Luftgeschwindigkeit muss im Verbindungsschlauch an der Anschlussstelle bei angeschlossenem, aber nicht laufenden Gerät gemessen werden.

Transport

Um das Gerät zu transportieren, vergewissern Sie sich, dass der Sägekopf sicher arretiert ist. Bedenken Sie, dass der Sägetisch nicht für ein Anheben des Gerätes geeignet ist. Verwenden Sie immer einen Gabelstapler für den Transport. Für einen sicheren Transport setzen Sie die Gabel unter der unteren Querstrebe des Unterstellbocks an.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Empfohlenes Sägeblatt DW728 / DW729 - DT4305

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führen Sie dieses Produkt der Abfalltrennung zu.

Die getrennte Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilft, Umweltverschmutzung zu vermeiden und mindert die Nachfrage nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sie bitte Ihr Produkt zu einer beliebigen autorisierten Kundendienstwerkstatt, die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle erfahren Sie bei Ihrem örtlichen DEWALT-Geschäftsstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine Liste der autorisierlen DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.

GARANTIE

DEWALT vertraut auf die Qualität seiner Produkte und bietet daher den professionellen Anwendern des Produktes eine herausragende Garantie. Diese Garantieerklärung gilt als Ergänzung und unbeschadet Ihrer Rechte aus dem Vertrag als professioneller Anwender oder Ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DE-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Händler zurück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungsinspektionen für Ihre DEWALT-Maschine ausgeführt. Diese Arbeiten werden kostenlos von einem autorisierten DEWALT-Service-Partner ausgeführt. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material- oder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;
• Das Produkt war normalem Verschleiß ausgesetzt;
- Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;
• Der Kaufbeleg wird vorgelegt;
- Das Produkt wird vollständig im Originallieferumfang zurückgegeben.

Um einen Garantieanspruch anmelden zu können, wenden Sie sich an einen DEWALT-Service-Partner in Ihrer Nähe, dessen Adresse Sie im DEWALT-Katalog finden, oder Sie wenden sich an die DEWALT-Niederlassung, die in dieser Anleitung angegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

SCHNELLÜBERBLICK

Kurbel zur Höhenverstellung Gehrungsarretierhebel Gehrungsklemmhebel Neigungsarretierung Neigungsklemmhebel Kurbel zur Höhenverstellung

RADIAL ARM SAW DW728KN/DW729KN

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

u. Graduation de chanfrein

v. Chariot moteur

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germania

15.06.2009

2 tafelstrips (1 rechts, 1 links)

2 afscheidingen (1 rechts, 1 links)

4 driehoekige steunen (2 rechts, 2 links)

4 rechte steunen

6 houten inlegstukken

10 M8 x 25 bouten (aluminium)

19 M8 x 20 bouten

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

15.06.2009

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

15.06.2009

DEWALT, Richard-Klinger-Straße 11,
