MANUAL DE UTILIZADOR DW728KN DEWALT

Português (traduzido das instruções originais) 80

Optou por uma ferramenta eléctrica da DEWALT. Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DEWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricas profissionais.

Dados técnicos

	DW728KN	DW729KN
Alimentação W 2200 4000
Potência W 1820 3300
Tipo 1 1
Voltagem V 230	400
Diâmetro da lâmina	mm 350	350
Diâmetro do orifício de encaixe da lâmina mm	30	30
Diâmetro do veio	mm	30	30
Velocidade em vazio a 50 Hz	min^-1	3000	3000
Velocidade em carga a 50 Hz	min^-1	2850	2780
Profundidade de corte a 90°	mm 110	110
Capacidade máxima de corte transversal a 0°
	mm	525	525
Capacidade máxima de corte em esquadria a 45°
para a direita	mm 365	365
para a esquerda	mm	150	150
Profundidade de corte a 45° mm	75	75
Capacidade máxima de corte transversal a 0°
	mm	525	525
Capacidade máxima de corte em esquadria a 45°
para a direita	mm 250	250
para a esquerda	mm	270	270
Dimensões globais (com o cavalete)	cm	181 x 134 x 152	181 x 134 x 152
Adaptador de extracção deresíduos de corte	mm 100	100
Valores recomendados para a extracção de resíduos de corte
Velocidade do ar no ponto
de ligação	m/s	20	20
Fluxo volumétrico	m^3/h	500	500
Valor do vácuo no ponto
de ligação	PA	5000/2400	5000/2400
Conector de extracção
de resíduos de corte	mm 100	100
Secção transversal	cm^2	78,5	78,5
Conector de extracção
de resíduos de corte	mm	40	40
Secção transversal	cm^2	12,6	12,6
Peso	kg	149	149
Tempo de travagem automática da lâmina	< 10 s		< 10 s
Ciclo de funcionamento	min	1'/1'	1'/3'
Classe de protecção		IP5X	IP5X

Valores totais de vibração (soma vectorial triaxial) determinados em conformidade com a norma EN 61029-1:

L_PA	(pressão sonora)	dB(A)	96	96
K_PA	(variabilidade da pressão sonora)	dB(A)	3,0	3,0
L_WA	(potência sonora)	dB(A)	109	109
K_WA	(variabilidade da potência sonora)	dB(A)	2,9	2,9

Valores totais de vibração (soma vectorial triaxial) determinados em conformidade com a norma EN 61029-1:

Valor de emissão de vibrações a K de variabilidade =	_h = m/s2	2,0	2,0
	m/s2	1,9	1,9

NOTA: estes valores apenas indicam os níveis de emissão de vibrações, não sendo necessariamente níveis de trabalho seguros. Embora exista uma correlação entre os níveis de emissão e exposição às vibrações, esta não pode ser utilizada de forma fiável para determinar se são necessárias precauções adicionais. Os factores que influenciam o nível real de exposição dos utilizadores incluem as características da área de trabalho, as outras fontes de ruído, etc., ou seja, o número de equipamentos em funcionamento e quaisquer outros processos adjacentes. Além disso, o nível de exposição máximo pode variar de país para país. No entanto, estas informações irão permitir ao utilizador do equipamento efectuar uma melhor avaliação dos respectivos riscos e perigos.

Fusíveis:

Definições: directrizes de segurança

As definições abaixo descrevem o nível de gravidade de cada aviso. Leia o manual e preste atenção a estes símbolos.

PERIGO: indica uma situação de perigo eminente que, se não for evitada, irá resultar em morte ou ferimentos graves.

ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.

CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos ligeiros ou moderados.

AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danos materiais.

Indica risco de incêndio.

Indica extremidades aguçadas.

Declaração de conformidade da CE DIRECTIVA "MÁQUINAS"

DW728KN/DW729KN

A DEWALT declara que os produtos descritos em "dados técnicos" se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE e EN 1870-17:2007.

Além disso, estes produtos também se encontram em conformidade com a Directiva 2004/108/CE. Para obter mais informações, contacte a DEWALT através da morada indicada em seguida ou consulte o verso do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DEWALT.

X. Jopsman

Horst Grossmann

Vice-presidente da Divisão de Engenharia e Desenvolvimento de Produtos

D-65510, Idstein, Alemanha

15.06.2009

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções.

Instruções de segurança gerais

ATENÇÃO! Ao utilizar ferramentas eléctricas, deve seguir sempre as precauções básicas de segurança para reduzir os riscos de incêndio, choque eléctrico e ferimentos, incluindo as recomendações indicadas em seguida.

Leia todas estas instruções antes de utilizar este produto e guarde-as num local seguro.

GUARDE ESTE MANUAL PARA CONSULTA POSTERIOR

1. Mantenha a área de trabalho limpa e organizada.

As áreas e as bancadas de trabalho desorganizadas potenciam a ocorrência de ferimentos.

1. Tenha em conta o ambiente da área de trabalho.

Não exponha a ferramenta à chuva. Não utilize a ferramenta em ambientes húmidos ou com água. Mantenha a área de trabalho bem iluminada (luminosidade de 250 a 300 lux). Não utilize a ferramenta onde exista o risco de causar um incêndio ou uma explosão, como, por exemplo, na presença de gases ou líquidos inflamáveis.

1. Proteja-se contra choques eléctricos.

Evite o contacto do corpo com superfícies e equipamentos ligados à terra (por exemplo, tubagens, radiadores, fogões e frigoríficos). Ao utilizar a ferramenta em condições extremas (por exemplo, em ambientes muito húmidos, quando estiverem a ser produzidas limalhas, etc.), a segurança eléctrica pode ser melhorada usando um transformador de isolamento ou um disjuntor com ligação à terra.

1. Mantenha as outras pessoas afastadas.

Não permita que outras pessoas (especialmente crianças) não envolvidas no trabalho toquem na ferramenta ou na extensão e mantenha-as afastadas da área de trabalho.

1. Guarde as ferramentas que não estejam a ser utilizadas.

Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas num local seco e fechadas com segurança, fora do alcance de crianças.

1. Não utilize a ferramenta de forma forçada.

Esta irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada da forma e à velocidade para as quais foi concebida.

1. Utilize a ferramenta mais adequada para o trabalho.

Não utilize ferramentas pequenas de forma forçada para fazer um trabalho habitualmente realizado com uma ferramenta maior. Não utilize as ferramentas para finalidades diferentes daquelas para as quais foram concebidas; por exemplo, não utilize serras circulares para cortar ramos ou troncos de árvore.

1. Use vestuário apropriado.

Não use roupas largas nem jóias, dado que estas podem ficar presas nas peças móveis. Recomenda-se a utilização de calçado antiderrapante ao trabalhar no exterior. Use uma rede ou uma toca que permita segurar o cabelo comprido.

1. Use equipamento de protecção.

Use sempre óculos de protecção. Use uma máscara contra o pó se o trabalho realizado projectar partículas ou resíduos de corte. Se estas partículas puderem estar consideravelmente quentes, use também um avental de protecção resistente ao calor. Use sempre uma protecção auditiva. Use sempre um capacete de protecção.

1. Ligue um equipamento de extracção de resíduos de corte à ferramenta.

Se forem fornecidos dispositivos para a ligação de acessórios de extracção e recolha de resíduos de corte, certifique-se de que estes são ligados e utilizados correctamente.

1. Não aplique força excessiva sobre o cabo.

Nunca puxe o cabo para o desligar da tomada de electricidade. Mantenha o cabo afastado de fontes de calor, substâncias oleosas e extremidades aguçadas. Nunca transporte a ferramenta segurando-a pelo próprio cabo.

1. Fixe a peça a trabalhar.

Sempre que possível, utilize grampos ou um torno para fixar a peça a trabalhar. Este procedimento é mais seguro do que segurar a peça com uma mão e liberta ambas as mãos para utilizar a ferramenta.

1. Não se estique demasiado ao trabalhar com a ferramenta.

Mantenha sempre os pés bem apoiados e um equilíbrio apropriado.

1. Efectue uma manutenção cuidadosa das ferramentas.

Mantenha as ferramentas de corte afiadas e limpas para que estas tenham um desempenho mais eficiente e seguro. Siga as instruções para lubrificar e substituir os acessórios. Inspeccione as ferramentas periodicamente e, caso estejam danificadas, mande-as reparar através de um centro de assistência autorizado. Mantenha as pegas secas, limpas e isentas de óleo e gordura.

1. Desligue as ferramentas.

Quando a ferramenta não estiver a ser utilizada, antes de efectuar uma acção de manutenção e ao substituir acessórios, tais como lâminas, brocas e mandris, desligue-a da tomada de electricidade.

Ganhe o hábito de verificar se as chaves de ajuste foram retiradas da ferramenta antes de a utilizar.

1. Evite accionamentos acidentais.

Não transporte a ferramenta com um dedo no respectivo gatilho/botão de accionamento. Certifique-se de que o gatilho/botão de accionamento se encontra na posição de ferramenta desligada antes de ligar o equipamento à tomada de electricidade.

1. Utilize extensões adequadas para uma utilização no exterior.

Antes de qualquer utilização, inspeccione a extensão e, caso esta esteja danificada, substitua-a. Quando a ferramenta for utilizada no exterior, use apenas extensões especificamente concebidas para uma utilização no exterior.

1. Mantenha-se alerta.

Tenha atenção ao que está a fazer. Faça uso de bom senso. Não utilize a ferramenta quando estiver cansado ou sob o efeito de drogas ou álcool.

1. Verifique se existem peças danificadas.

Antes de qualquer utilização, verifique cuidadosamente a ferramenta e o cabo de alimentação para determinar se a ferramenta irá funcionar correctamente e realizar a função para a qual foi concebida. Verifique se as peças móveis da ferramenta estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas, problemas de montagem ou quaisquer outras condições que possam afectar o funcionamento da mesma. Uma protecção ou outra peça que se encontre danificada deverá ser reparada ou substituída apropriadamente através de um centro de assistência autorizado, a menos que este manual de instruções indique outro procedimento. Mande substituir quaisquer botões ou interruptores danificados ou defeituosos através de um centro de assistência autorizado. Não utilize a ferramenta se o gatilho/botão de accionamento não a ligar e desligar. Nunca tente efectuar qualquer reparação por si mesmo.

ATENÇÃO! A utilização de qualquer acessório ou dispositivo complementar ou qualquer utilização desta ferramenta que seja diferente do que é recomendado neste manual de instruções poderá representar um risco de ferimentos.

1. Mande reparar a sua ferramenta por um técnico qualificado.

Esta ferramenta eléctrica encontra-se em conformidade com as normas de segurança aplicáveis. Quaisquer reparações deverão ser exclusivamente efectuadas por técnicos qualificados utilizando peças sobresselentes originais. Caso contrário, tal poderá resultar num perigo considerável para o utilizador.

Regras de segurança adicionais para serras de braço radial

- Proteja a tomada de electricidade com um fusível ou um disjuntor adequados.

- Mantenha as calhas de rolamentos do braço e os rolamentos da unidade da cabeça deslizante limpos e isentos de gordura.

PORTUGUÊS

- Antes de ligar a serra, certifique-se de que a guia está na posição correcta. A lâmina não deverá entrar em contacto com o material até a serra ser puxada com a pega.

- Configure sempre a protecção para os dedos de modo a esta passar por cima da guia fixa ou ficar 3 mm acima da superfície do material a ser cortado, optando pela configuração mais alta.

- Venifique regularmente a precisão dos ajustes, efectuando quaisquer correções que sejam necessárias.

- Certifique-se de que a lâmina roda na direcção correcta e que os dentes apontam para a guia.

- Certifique-se de que todas as pegas de fixação estão bem apertadas antes de iniciar a utilização do equipamento.

- Nunca utilize o equipamento sem todas as protecções no seu devido lugar.

- Quando a lâmina da serra não estiver a ser utilizada, resguarde-a utilizando a respectiva protecção.

- Quando o equipamento não estiver a ser utilizado, ao substituir láminas ou ao efectuar uma acção de manutenção, desligue-o da tomada de electricidade.

- Utilize sempre lâminas de serra adequadas e devidamente afiadas, fabricadas em conformidade com a norma EN847-1 e com um ângulo de corte de +/- 5 mm.

- Nunca utilize lâminas de serra cuja velocidade máxima seja inferior à velocidade de rotação do veio.

- Não utilize lâminas de serra de aço rápido (HSS).

- O diâmetro recomendado das lâminas é indicado nos dados técnicos.

- Não encoste nada à ventoinha do motor de modo a parar a rotação do respectivo veio.

- Antes de qualquer utilização, certifique-se de que as protecções, o travão, o mecanismo de retrocesso automático e os dispositivos de bloqueio estão a funcionar apropriadamente. Não utilize o equipamento se estes dispositivos estiverem defeituosos.

- Ao serrar uma peça de trabalho redonda, utilize SEMPRE uma guia ou um prisma adequados para evitar a rotação da peça.

- Não force o corte (se o motor encontrar resistência e começar a perder velocidade, tal poderá resultar em danos graves). Deixe o motor alcançar a respectiva velocidade máxima antes de começar a cortar a peça de trabalho.

- Não levante o equipamento segurando a respectiva mesa de trabalho.

- Não corte metais ferrosos ou não ferrosos, nem alvenaria.

- Não aplique qualquer lubrificante na lâmina quando a serra estiver a funcionar.

- Não coloque qualquer das suas mãos na área da lâmina quando a serra estiver ligada à tomada de electricidade.

- Não estique os braços para alcançar a zona atrás da lâmina da serra quando estiver a utilizá-la.

- Não coloque as mãos a uma distância inferior a 150 mm da lâmina da serra durante os cortes.

- Não utilize lâminas de serra rachadas ou danificadas.

- Substitua a guia se esta estiver danificada e/ou se já não oferecer o devido apoio. A guía necessita de ser substituída periodicamente.

- Garanta SEMPRE uma utilização segura da ferramenta. O braço radial necessita de ser fixo ao pavimento com parafusos de 8 mm de diâmetro com um comprimento mínimo de 80 mm.

ATENÇÃO! Ao cortar uma peça de trabalho redonda, é necessário fixá-la com uma guia ou um suporte, evitando a respectiva rotação.

- Não utilize o equipamento em locais onde a temperatura possa alcançar -5^ ou 40^ C. A temperatura de funcionamento adequada é 20^ C.

- Os utilizadores deverão ser instruídos sobre os factores que influenciam a exposição ao ruído (por exemplo, a utilização de uma lâmina de serra concebida para reduzir o ruído emitido e a manutenção do equipamento). Relate quaisquer problemas com o equipamento, incluindo as protecções ou a lâmina da serra,

logo que estes sejam detectados. Certifique-se de que o utilizador possui uma formação adequada relativamente ao ajuste e à utilização do equipamento.

- Ligue o equipamento a um dispositivo de recolha de resíduos de corte ao serrar madeira. Tenha sempre em conta os factores que influenciam a exposição aos resíduos de corte, tais como:

- O tipo de material a ser trabalhado (a madeira compensada produz mais resíduos de corte do que a madeira natural).

- O ajuste correcto da lâmina da serra.

- O ajuste apropriado da extracção de resíduos local, bem como das coberturas, divisórias e calhas de escoamento.

- Use sempre luvas de trabalho ao efectuar uma acção de manutenção no equipamento, manusear peças de trabalho ásperas ou substituir a lâmina da serra.

- Se ocorrer uma queda de tensão enquanto o equipamento estiver parado, liberte a pega imediatamente, assegurando-se de que a cabeça da serra volta automaticamente à respectiva posição de descanso.

ATENÇÃO! Qualquer cablagem eléctrica defeituosa necessita de ser substituída imediatamente.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respectiva ficha da tomada de electricidade antes de instalar e retirar acessórios, ajustar ou alterar a configuração do equipamento ou efectuar reparações. Certifique-se de que o botão de accionamento se encontra na posição de ferramenta desligada. Um accionamento acidental da ferramenta pode causar ferimentos.

- Comunique a falha e assinale a máquina de maneira adequada, para evitar que outras pessoas utilizem a máquina defeituosa.

- Se a lámina da serra ficar bloqueada devido a força de avanço anormal durante o corte, desligue a máquina e retire a ficha da fonte de alimentação. Retire a peça de trabalho e certifique-se que a lámina da serra funciona sem problemas. Ligue a máquina e inicie a nova operação de corte com força de avanço reduzida.

Riscos residuais

Os riscos indicados em seguida são inerentes à utilização de serras de braço radial.

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados.

Estes riscos são os seguintes:

- Ferimentos causados ao tocar nas peças móveis.

- Danos auditivos.

- Risco de acidentes causados ao tocar nas zonas não protegidas da lâmina rotativa da serra.

- Risco de ferimentos ao substituir a lâmina.

- Risco de trilhar os dedos ao abrir as protecções.

- Riscos de saúde causados pela inalação de resíduos de corte produzidos ao serrar madeira, especialmente carvalho, faia e aglomerados de fibra de densidade média.

Símbolos na ferramenta

A ferramenta apresenta os seguintes símbolos:

Leia o manual de instruções antes de utilizar este equipamento.

Use uma protecção auditiva.

Use uma protecção ocular.

Se o cabo de alimentação estiver danificado, desligue imediatamente a ficha da tomada de electricidade.

Desligue sempre a ficha antes de efectuar quaisquer ajustes ou qualquer acção de assistência/manutenção.

Conteúdo da embalagem

A embalagem contém:

1 Serra de braço radial parcialmente montada

2 Faixas de mesa (1 direita e 1 esquerda)

2 Guias (1 direita e 1 esquerda)

2 Extensões de mesa (1 direita e 1 esquerda)

DW728KN: 1 Caixa de distribuição com disjuntor electrónico

DW729KN: 1 Caixa de distribuição com disjuntor electrónico, protector contra sobrecargas e sistema de desactivação do interruptor principal

1 Protecção contra resíduos de corte

1 Caixa contendo:

1 Cavalete

(4 pemas, 1 manivela de ajuste da altura, 3 M8 x 25)

1 Manual de instruções

1 Esquema ampliado dos componentes

3 Caixas seladas

1 Caixa selada contendo:

12 anilhas planas D10

12 porcas M10

12 parafusos sextavados M10 x 20

1 Caixa selada contendo:

4 suportes triangulares (2 direitos e 2 esquerdos)

4 suportes rectos

6 pinos de madeira

10 parafusos M8 x 25 (alumínio)

19 parafusos M8 x 20

3 anilhas D8 (diâmetro externo de 24 mm)

26 anilhas planas D8

27 porcas M8

1 Caixa selada contendo:

- Verifique se a ferramenta, as peças ou os acessórios foram danificados durante o transporte.

- Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar o equipamento.

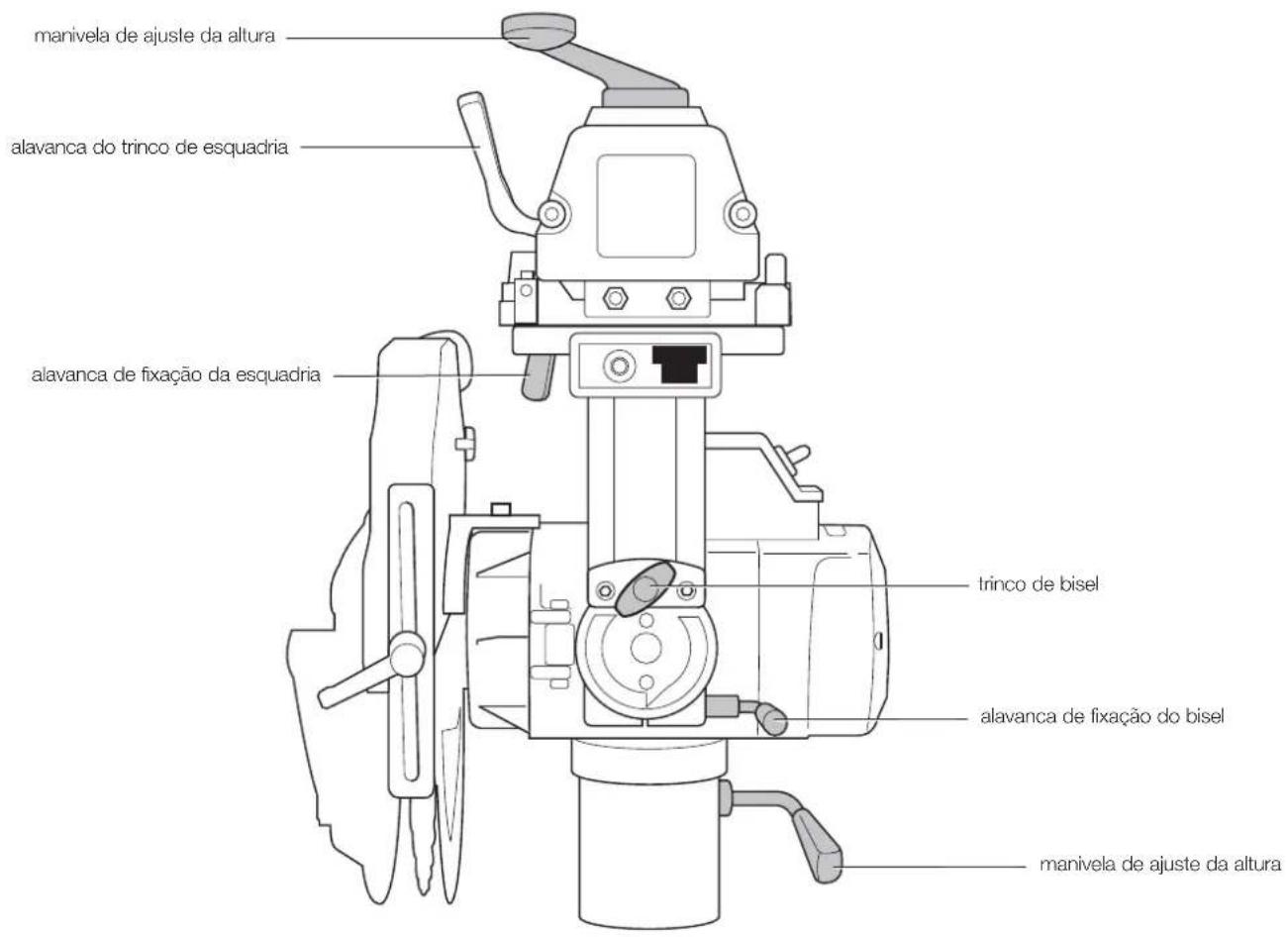

Descrição (fi g. 1)

ATENÇÃO: nunca modifique a ferramenta eléctrica nem qualquer um dos seus componentes. Tal poderia resultar em danos ou ferimentos.

a. Botão para ligar/desligar

b. Pega

c. Protecção dianteira

d. Protecção inferior

e. Tampo fixo da mesa

f. Caixa de distribuição

g. Perna

h1. Guia esquerda (pequena)

h2. Guia direita (grande)

i. Protecção contra resíduos de corte

j. Alavanca do trinco de esquadria

k. Alavanca de fixação da esquadria

I. Manivela de ajuste da altura

m. Braço radial

n. Tampa protectora

o. Cabo

q. Unidade da corrediça

r. Motor

s1. Faixa esquerda da mesa

s2. Faixa direita da mesa

t1. Extensão esquerda da mesa

t2. Extensão direita da mesa

u. Escala de bisel

v. Unidade da cabeça deslizante

w. Interruptor de corte de corrente (DW729KN)

UTILIZAÇÃO ADEQUADA

A serra de braço radial foi concebida para trabalhos profissionais em madeira. Este equipamento de alta precisão pode ser fácil e rapidamente configurado para efectuar cortes transversais, em bisel e em esquadria. Para a maior segurança possível do utilizador, todos os controlos principais possuem um trinco e um dispositivo de bloqueio. Consulte também a tabela de referência rápida no fim da secção. Esta serra foi concebida para ser utilizada com lâminas de carboneto com 350 mm de diâmetro.

NÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidos inflamáveis.

A serra de braço radial é uma ferramenta eléctrica profissional.

NÃO permita que crianças entrem em contacto com a mesma. É necessária supervisão quando esta ferramenta for manuseada por utilizadores inexperientes.

Segurança eléctrica

O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a tensão da tomada de electricidade corresponde à voltagem indicada na placa com os requisitos de alimentação do equipamento.

Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DEWALT.

Utilizar uma extensão

Não deve ser utilizada qualquer extensão a menos que seja absolutamente necessário. Utilize uma extensão aprovada adequada para os requisitos de alimentação do seu equipamento (consulte os dados técnicos). Ao utilizar uma bobina de cabo, desenrole sempre o cabo na integra. O comprimento máximo do cabo é 30 m.

EQUIPAMENTOS MONOFÁSICOS

Utilize uma extensão aprovada de 3 conduores adequada para os requisitos de alimentação deste equipamento (consulte os dados técnicos). O diâmetro mínimo dos fios conduores é 1,5 mm².

EQUIPAMENTOS TRIFÁSICOS

Certifique-se de que o cabo é fornecido com uma ficha/um acoplador industrial CEE de 16 A em conformidade com a norma IEC 60309.

Quebras de tensão

As irrupções de corrente que ocorrem ao accionar o equipamento causam quebras de tensão temporárias. Em condições de alimentação desfavoráveis, isto poderá afectar outros equipamentos.

Se a impedância da tomada de electricidade for inferior a 0,25 Ω, é pouco provável que ocorram perturbações na tensão eléctrica.

As tomadas para estes equipamentos deverão ser dotadas de fusíveis de 16 amperes.

MONTAGEM E AJUSTE

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respectiva ficha da tomada de electricidade antes de instalar e retirar acessórios, ajustar ou alterar a configuração do equipamento ou efectuar reparações. Certifique-se de que o botão de accionamento se encontra na posição de ferramenta desligada. Um accionamento acidental da ferramenta pode causar ferimentos.

ATENÇÃO: para obter o melhor desempenho possível da sua serra, é fundamental seguir os procedimentos indicados nos parágrafos abaixo.

Confi guração

MONTAR A MANIVELA DE AJUSTE DA ALTURA (FIG. 1, 2 E 3)

1. Rode o braço para a posição central.
2. Empurre a alavanca do trinco de esquadria (j) para baixo, tal como exemplificado (fig. 2).
3. Tranque a alavanca de fixação da esquadria (k).
4. Insira a manivela de ajuste da altura (l) na coluna (x) tal como exemplificado na figura até a manivela se encaixar na porca dentro da coluna.
5. Gire a manivela de ajuste da altura para a direita até esta ficar totalmente encaixada (fig. 3).
6. Alinhe a escala de esquadria (yy) com o apontador (xx) e aperte os três parafusos (bb) na manivela de ajuste da altura com a chave sextavada de 6 mm.
7. Levante a manivela de ajuste da altura o suficiente para proporcionar a abertura necessária para a remoção de vários elementos por baixo do motor.

MONTAR O CAVALETE (FIG. 1, 4)

Os componentes e os elementos de fixação do cavalete estão embalados separadamente.

1. Retire todas as peças da embalagem.
2. Bloqueie o braço utilizando a alavanca de fixação da esquadria (k).
3. Vire o equipamento cuidadosamente até a traseira da coluna ficar pousada no chão.
4. Coloque um calço de madeira (y) por baixo da extremidade da mesa (fig. 4).
5. Monte as pernas (g) tal como exemplificado na figura utilizando as porcas, os parafusos e as anilhas planas fornecidos.
6. Aperte com firmeza todos os elementos de fixação.
7. Vire a unidade, colocando-a na posição vertical.

ATENÇÃO: o equipamento tem de estar sempre nivelado e estável.

IMPORTANTE: poderá ser necessária ajuda para baixar e levantar a unidade.

MONTAR AS EXTENSÕES DE MESA (FIG. 1, 5–12)

A fig. 5 mostra a posição correcta dos suportes triangulares. Os suportes são montados utilizando parafusos M8 x 20 e porcas M8, juntamente com anilhas planas D8 na dianteira (mas não na traseira).

1. Monte os suportes triangulares (z) com o lado plano dos mesmos virado para o utilizador.

2. Monte os suportes rectos (aa) no lado plano dos suportes triangulares (z).

3. Fixe as duas extensões de mesa (t) aos suportes com parafusos M8 x 25, anilhas e porcas (fig. 6).

4. Aperte com firmeza todos os elementos de fixação.

5. Verifique se as extensões de mesa ficam ao mesmo nível do tampo fixo da mesa e aperte os parafusos à mão com segurança.

ATENÇÃO: as extensões de mesa e o tampo fixo da mesa TÊM de ficar ao mesmo nível.

1. Insira 3 pinos na guia esquerda pequena (h1) e 3 pinos na guia direita grande (h2) (fig. 7).

2. Alinhe os pinos da guia esquerda com os orifícios do lado esquerdo do tampo fixo da mesa e empurre os pinos com firmeza para dentro dos orifícios (fig. 8).

3. Repita o procedimento com a guia direita.
4. Alinhe a faixa esquerda traseira da mesa (s1) com os pinos da guia esquerda e insira os pinos com firmeza nos orifícios da faixa (fig. 9). Aperte o grampo da mesa (ee) com uma chave de porcas (fig. 10).
5. Insira um parafuso M8 x 25 e uma anilha D8 na faixa esquerda traseira da mesa e aperte-o com segurança (fig. 11, 12).
6. Repita o procedimento para a faixa direita traseira da mesa.

MONTAR A PROTECÇÃO CONTRA RESÍDUOS DE CORTE (FIG. 13, 14)

1. Instale o conector de extracção de resíduos de corte na base da coluna.
2. Insira 3 parafusos M8 x 16 e anilhas D8 no conector de extracção de resíduos de corte e nos orifícios da base.
3. Aperte todos os parafusos com 3 porcas M8 utilizando a chave de porcas de 13 mm.

MONTAR O SUPORTE DOS CABOS (FIG. 15, 16)

1. Retire o parafuso de cabeça cruzada (ff).
2. Monte o suporte dos cabos (gg) e volte a inserir o parafuso de cabeca cruzada.
3. Retire a abraçadeira dos cabos (ii) localizada no braço e volte a colocá-la, segurando os cabos no seu lugar.

ATENÇÃO: verifique se o braço pode ser movido na horizontal e na vertical.

MONTAR A CAIXA DE DISTRIBUIÇÃO (FIG. 17)

DW728KN

A caixa de distribuição (f) é montada directamente atrás do lado direito da base. A caixa de distribuição também contém o disjuntor electrónico e o protector contra sobrecarregas.

1. A partir do interior da base, insira os quatro parafusos (ss) através da mesma nos quatro orifícios da caixa de distribuição.
2. Aperte todos os parafusos.

DW729KN

A caixa de distribuição (f) é montada num suporte que deve ser fixo à perna esquerda utilizando os elementos de fixação no mesmo. A caixa de distribuição também contém o disjuntor electrónico, o protector contra sobrecarregas e um interruptor de corte de corrente (w).

1. Fixe o suporte aos orifícios da perna esquerda.

2. Aperte todos os parafusos.

MONTAR A LÂMINA DA SERRA (FIG. 1, 18–25)

1. Certifique-se de que o braço (m) se encontra na posição de 0º e levante-o até à posição superior (fig. 1).
2. Incline o motor da seguinte forma:
   a. Destranque a alavanca (cc, fig. 18)
   b. Puxe o trinco de bisel (a4, fig. 19), incline a cabeça do motor (dd) tal como exemplificado na figura para obter o melhor acesso possível à mesma (fig. 20) e bloqueie-a com a alavanca (cc, fig. 21).
3. Desaperte o parafuso da protecção (kk, fig. 22) e levante a protecção (d), afastando-a do caminho (fig. 23).
4. Segure o encaixe (mm) no seu lugar com a chave de pinos (hh) e rode o parafuso da lâmina (ll) para a direita utilizando a chave sextavada de 6 mm (jj). Retire o parafuso da lâmina (ll), o encaixe exterior (mm) e a lâmina (oo) (fig. 24, 25).
5. Para montar a nova lâmina, repita os passos anteriores de forma inversa.
6. A cabeça da serra está pronta para começar a cortar.

ATENÇÃO: os dentes de uma lâmina nova são muito afiados e podem ser perigosos.

ATENÇÃO: a direcção da rotação é indicada pela seta no motor.

ATENÇÃO: certifique-se de que a anilha da porca de fixação está encostada ao encaixe exterior.

VERIFICAR SE O BRAÇO ESTÁ PARALELO EM RELAÇÃO AO TAMPO DA MESA (FIG. 1, 26)

1. Baixe a lâmina (oo) até esta tocar ligeiramente no tampo fixo da mesa (e).
2. Destranque a alavanca do trinco de esquadria (j) e a alavanca de fixação da esquadria (k).
3. Faça a lâmina avançar para lá da guia e, em seguida, rode o braço de forma a que a lâmina toque ao de leve no tampo da mesa ao longo da respectiva largura.
4. Repita este procedimento com a lâmina na posição traseira e ajuste o parafuso traseiro, caso seja necessário.

VERIFICAR SE A LÂMINA ESTÁ PERPENDICULAR EM RELAÇÃO AO TAMPO DA MESA (FIG. 27–28)

1. Coloque o braço na posição central.
2. Encoste um esquadro de aço (rr) ao corpo da lâmina (fig. 27).
3. Se for necessário efectuar algum ajuste, proceda da seguinte forma:

a. Retire o disco indicador do ângulo de bisel (tt, fig. 27) desapertando os dois parafusos (uu).

b. Desaperte o parafuso sextavado (ww).

c. Desaperte as contraporcas (v v) em ambos os lados da escala de bisel (u) (fig. 28)
d. Utilizando uma chave sextavada, ajuste os parafusos (pp) até a superfície da lâmina ficar completamente encostada ao esquadro.

1. Aperte com firmeza todos os elementos de fixação.

ATENÇÃO: é particularmente importante apertar o parafuso sextavado central.

1. Volte a colocar o disco indicador do ângulo de bisel (tt) (fig. 27).

VERIFICAR SE O PERCURSO DE CORTE TRANSVERSAL É PERPENDICULAR À GUIA (FIG. 29, 30)

1. Bloqueie a lâmina à frente da guia (fig. 29).
2. Coloque um esquadro (rr) numa tábua de madeira e encoste-os à guia, tocando ligeiramente na lâmina, tal como exemplificado na figura.
3. Puxe a lâmina na sua direcção para verificar se o percurso da mesma é paralelo ao esquadro.
4. Se for necessário efectuar algum ajuste, proceda da seguinte forma:

a. Destranque a alavanca do trinco de esquadria (j) e a alavanca de fixação da esquadria (k) (fig. 30).

b. Desaperte os dois parafusos de ajuste (qq).

1. Para ajustar o braço para a esquerda, desaperte o perno do lado direito da alavanca do trinco de esquadria (j) e aperte o perno do lado oposto.
2. Para ajustar o braço para a direita, desaperte o perno do lado esquerdo da alavanca do trinco de esquadria (j) e aperte o perno do lado oposto.
3. Proceda com pequenos incrementos e verifique o ajuste após cada incremento com as alavancas (j) e (k) trancadas.

ATENÇÃO: não aperte excessivamente os pernos.

1. Aperte os parafusos de ajuste (qq).

Unidade da protecção da lâmina (fi g. 31)

A protecção da lâmina é uma unidade multifuncional que oferece as seguintes funcionalidades de segurança:

- Protecção dianteira (c) e protecção traseira de mola (d), proporcionando uma protecção total da lâmina.

- Adaptador de extracção de resíduos de corte (a1).

- Protecção para os dedos ajustável (a2) para utilização ao efectuar cortes transversais.

ESCALA DE BISEL (FIG. 32)

Verifique se a escala de bisel (u) indica 0° quando a ferramenta é configurada para um corte vertical.

Caso seja necessário, desaperte os parafusos (uu) e ajuste o apontador para a posição de 0°.

ESCALA DE ESQUADRIA (FIG. 3)

Verifique se a escala de esquadria (yy) indica 0º quando a ferramenta é configurada para um corte vertical.

Ajuste o apontador (xx) para a posição de 0º utilizando o parafuso (zz).

O braço tem posições predefinidas a 45° para a esquerda e para a direita e a 0°.

FUNCIONAMENTO

Instruções de utilização

ATENÇÃO:

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Certifique-se de que o material a ser serrado está fixo com firmeza.
• Aplique apenas uma ligeira pressão na ferramenta e não exerça qualquer pressão lateral na lâmina da serra.
• Evite exceder a capacidade de trabalho da ferramenta.

ATENÇÃO:

• Instale a lâmina de serra apropriada. Não utilize lâminas excessivamente gastos. A velocidade de rotação máxima da ferramenta não pode exceder a da lâmina da serra.
• Não tente cortar peças demasiado pequenas.
• Deixe a lâmina cortar livremente. Não efectue o corte de forma forçada.
• Deixe o motor alcançar a respectiva velocidade máxima antes de começar a cortar a peça de trabalho.
• Certifique-se de que todos os manípulos de bloqueio e pegas de fixação estão bem apertados.
• Nunca utilize o equipamento sem as protecções no seu devido lugar.
• Nunca levante o equipamento segurando o tampo da mesa.
• Verifique sempre se existe uma ranhura adequada no tampo da mesa.
• Consulte sempre a figura 35 para verificar o tipo e a posição da guia.

Os utilizadores do Reino Unido deverão consultar os “regulamentos para máquinas de processamento de madeira de 1974” e quaisquer alterações posteriores dos mesmos.

LIGAR E DESLIGAR A FERRAMENTA (FIG. 1)

O botão para ligar/desligar da sua serra de braço radial oferece várias vantagens:

- Função de desactivação por corte de alimentação: caso a alimentação seja interrompida por alguma razão, o botão tem de ser premido novamente para accionar a ferramenta.

- Dispositivo de protecção contra sobrecargas do motor: no caso de uma sobrecarga do motor, a alimentação do mesmo será cortada. Se isto acontecer, deixe o motor arrefecer durante 10 minutos e, em seguida, prima o botão de reposição no topo do motor (apenas na DW728KN). NOTA: a DW729KN possui uma protecção contra sobrecargas de reposição automática.

• Sistema de travagem: após desligar a ferramenta, o sistema de travagem irá parar a lâmina da serra num espaço de 10 segundos.
• É necessário manter o botão premido para fazer funcionar a ferramenta.
• Interruptor de corte de corrente (DW729KN): interruptor rotativo manual para DESLIGAR toda a alimentação da unidade.

Para ligar o equipamento, mantenha premido o accionador verde (a) na pega (b). Quando o accionador é libertado, o equipamento pára automaticamente.

PORTUGUÊS

EFECTUAR UM CORTE DE TESTE (FIG. 1)

1. Com a alavanca do trinco de esquadria (j) bloqueada, bloqueie a alavanca de fixação da esquadria (k) de forma a que a lâmina fique posicionada para um corte transversal direito a 0°.
2. Baixe o braço até a lâmina praticamente tocar no tampo da mesa.
3. Encoste a peça de trabalho à dianteira da guia.
4. Ligue a ferramenta e baixe o braço de modo à lâmina cortar um entalhe pouco profundo na superfície da mesa.
5. Puxe a lâmina na sua direcção para que esta corte uma ranhura vertical na guia de madeira e através da peça de trabalho.
6. Volte a colocar a lâmina na posição de descanso e desligue a ferramenta.
7. Verifique se o corte foi efectuado a 90 ° em todos os planos e, caso seja necessário, ajuste a ferramenta.

ATENÇÃO: os dentes de uma lâmina nova são muito afiados e podem ser perigosos.

CORTES TRANSVERSAIS (FIG. 33)

1. Coloque o braço radial num ângulo recto em relação à guia.
2. Bloqueie a alavanca do trinco de esquadria (j) na posição de 0° e aperte a alavanca de fixação da esquadria (k).
3. Baixe a lâmina.
4. Ajuste a protecção para os dedos (a2) de modo a esta ficar apenas ligeiramente acima da peça de trabalho.
5. Se não existir uma ranhura no tampo da mesa, corte uma tal como descrito acima.
6. Segure a peça de trabalho contra a guia, mantendo os seus dedos bem afastados do percurso da lâmina.
7. Ligue a ferramenta e puxe a lâmina lentamente através da guia e da peça de trabalho.
8. Volte a colocar a lâmina na posição de descanso e desligue a ferramenta.

CORTES EM ESQUADRIA (FIG. 34, 35)

1. Desbloqueie a alavanca do trinco de esquadria (j) e a alavanca de fixação da esquadria (k).
2. Rode o braço até ao ângulo pretendido na escala de esquadria.
3. Para um corte em esquadria a 45 ° para a esquerda ou para a direita, bloqueie a alavanca do trinco de esquadria (j) e a alavanca de fixação da esquadria (k).
4. Para efectuar cortes com ângulos intermédios, utilize apenas a alavanca de fixação da esquadria.
5. Aplique o procedimento utilizado para os cortes transversais.

CORTES EM BISEL (FIG. 33, 36)

1. Configure o braço como se fosse efectuar um corte transversal a 0°.
2. Levante a lâmina bem acima da superfície da mesa.
3. Desbloqueie a alavanca de fixação do bisel (a3) e puxe o trinco de bisel (a4).
4. Incline o motor até ao ângulo pretendido na escala de bisel (u).
5. Para um corte a 45 ° para a direita, bloqueie o trinco de bisel (a4) e a alavanca de fixação do bisel (a3).
6. Para efectuar cortes com ângulos intermédios, utilize apenas a alavanca de fixação do bisel.
7. Aplique o procedimento utilizado para os cortes transversais.

CORTES EM ESQUADRIA COMPOSTA (FIG. 35)

Este tipo de corte é uma combinação de um corte em esquadria com um em bisel.

1. Configure o ângulo de bisel pretendido.
2. Rode o braço até à posição de esquadria pretendida.
3. Aplique o procedimento utilizado para os cortes em esquadria.

MANUTENÇÃO

A sua ferramenta eléctrica da DEWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular.

NOTA: o travão mecânico não necessita de qualquer manutenção.

IMPORTANTE: substitua o tampo fixo da mesa e a guia quando estes estiverem gastos.

ATENÇÃO: para reduzir o risco de ferimentos, desligue a unidade e retire a respectiva ficha da tomada de electricidade antes de instalar e retirar acessórios, ajustar ou alterar a configuração do equipamento ou efectuar reparações. Certifique-se de que o botão de accionamento se encontra na posição de ferramenta desligada. Um accionamento acidental da ferramenta pode causar ferimentos.

ATENÇÃO: se a lâmina da serra estiver gasta, substitua-a por uma lâmina nova ou afie-a.

Lubrifi cação

A sua ferramenta eléctrica não necessita de lubrificação adicional.

Limpeza

Antes de utilizar, verifique com cuidado a protecção da lâmina superior, a protecção da lâmina inferior amovível, bem como o tubo de extracção de poeira para determinar o funcionamento adequado. Certifique-se de que aparas, pó ou partículas de peças de trabalho não dão origem a bloqueios de uma das funções.

Se fi carem encravados fragmentos de peças de trabalho entre a lâmina da serra e as protecções, desligue a máquina da fonte de alimentação e siga as instruções indicadas na secção Montagem da lâmina da serra. Retire as partes encravadas e volte a montar a lâmina da serra.

ATENÇÃO: retire os detritos e os resíduos de corte da caixa do equipamento com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar este procedimento.

ATENÇÃO: nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta num líquido.

ATENÇÃO: para reduzir o risco de ferimentos, limpe regularmente o tampo da mesa.

ATENÇÃO: para reduzir o risco de ferimentos, limpe regularmente o sistema de recolha de resíduos de corte.

Extracção de resíduos de corte

ATENÇÃO: ligue sempre um dispositivo de extracção de resíduos de corte concebido em conformidade com os regulamentos aplicáveis em relação à emissão deste tipo de resíduos. A velocidade do ar dos sistemas ligados externamente deverá ser de 20 m/s +/- 2 m/s. A velocidade deverá ser medida no ponto de ligação do tubo de ligação, com a ferramenta ligada, mas sem estar a funcionar.

Transporte

Para transportar o equipamento, certifique-se de que a cabeça da serra está bloqueada com segurança. Tenha em conta que a mesa não é adequada para levantar o equipamento. Utilize sempre uma empilhadora para transportar a ferramenta. Para levantar o

equipamento com segurança, coloque o garfo da empilhadora por baixo das barras transversais inferiores do cavalete.

Acessórios opcionais

ATENÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DEWALT, a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DEWALT com este produto.

Consulte o seu revendedor para obter mais informações sobre os acessórios apropriados.

Lâmina de serra recomendada DW728 / DW729 - DT4305

Proteger o meio ambiente

Recolha de lixo selectiva - este produto não deve ser eliminado juntamente com o lixo doméstico normal.

Se, um dia, o seu produto da DEWALT tiver de ser substituído ou já não tiver utilidade, não se desfaça do mesmo juntamente com o lixo doméstico. Disponibilize este produto para recolha selectiva.

A recolha selectiva de embalagens e produtos usados permite que os materiais sejam reciclados e utilizados novamente. A reutilização de materiais reciclados ajuda a prevenir a poluição ambiental e reduz a procura de matérias-primas.

Os regulamentos locais podem especificar a recolha selectiva de produtos eléctricos na sua residência, em centros municipais de resíduos ou através do revendedor que lhe fornecer um novo produto.

A DEWALT disponibiliza um serviço de recolha e reciclagem dos respectivos produtos quando estes tiverem atingido o fim da sua vida útil. Para tirar partido deste serviço, entregue o seu produto em qualquer agente de reparação autorizado, o qual procederá à respectiva recolha em nome da DEWALT.

Poderá verificar a localização do agente de reparação autorizado mais perto de si contactando o representante local da DEWALT através da morada indicada neste manual. Em alternativa, poderá encontrar na internet (em www.2helpU.com) uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda.

GARANTIA

A DEWALT confia na qualidade dos seus produtos e, como tal, oferece uma garantia excepcional aos utilizadores profissionais deste equipamento. Esta declaração de garantia complementa os seus direitos contratuais enquanto utilizador profissional ou os seus direitos legais enquanto utilizador privado não profissional, não os prejudicando, seja de que forma for. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

• GARANTIA DE SATISFAÇÃO DE 30 DIAS •

Se não estiver completamente satisfeito com o desempenho da sua ferramenta da DEWALT, basta devolvê-la ao revendedor no prazo de 30 dias, juntamente com a respectiva embalagem e todos os componentes originais, para obter um reembolso total ou trocá-la por outra ferramenta. O produto apenas poderá ter sido sujeito a um desgaste normal, sendo necessário apresentar uma prova de compra.

- CONTRATO DE UM ANO DE ASSISTÊNCIA GRATUITA •

Se necessitar de manutenção ou assistência para a sua ferramenta DEWALT, num período de 12 meses após a respectiva data de compra, terá direito a um visita de assistência gratuita. Esta visita será efectuada gratuitamente num agente de reparação autorizado da DEWALT. Será necessário apresentar uma prova de compra. Inclui mão-de-obra. O serviço inclui a mão-de-obra, mas exclui quaisquer acessórios e peças sobresselentes, a não ser que estes se tenham avariado ao abrigo da garantia.

• GARANTIA TOTAL DE UM ANO •

Se o seu produto da DEWALT apresentar um funcionamento anómalo resultante de materiais ou mão-de-obra defeituosos num período de 12 meses após a respectiva data de compra, a DEWALT garante a substituição gratuita de todas as peças defeituosas ou, de acordo com o nosso critério, a substituição gratuita da unidade, desde que:

• O produto não tenha sido utilizado incorrectamente ou de forma abusiva;
• O produto apenas tenha sido sujeito a um desgaste normal;
• Não tenham sido realizadas reparações por pessoas não autorizadas;
• Seja apresentada uma prova de compra.
• O produto seja devolvido juntamente com a respectiva embalagem e todos os componentes originais

Se quiser apresentar uma reclamação, contacte o seu revendedor ou verifique a localização do seu agente de reparação DEWALT mais próximo, indicado no catálogo DEWALT ou contacte um escritório da DEWALT na morada indicada neste manual. Poderá encontrar na Internet uma lista dos agentes de reparação autorizados da DEWALT, bem como os dados de contacto completos do nosso serviço pós-venda no site: www.2helpU.com

TABELA DE REFERÊNCIA RÁPIDA

manivela de ajuste da altura alavanca do trinco de esquadria alavanca de fixação da esquadria trinco de bisel alavanca de fixação do bisel manivela de ajuste da altura

JIIRISIRKKELI DW728KN/DW729KN

Onnittelut!
