GEBRUIKSAANWIJZING DW728KN DEWALT

Nederlands (vertaald vanuit de originele instructies) 63

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

	DW728KN	DW729KN
Vermogen W 2200 4000
Uitgangsvermogen	W	1820
Type 11
Voltage V 230	400
Zaagbladdiameter	mm	350	350
Zaagbladboorgat	mm	30	30
Spildiameter	mm	30	30
Toerental onbelast, 50 Hz	min ^1	3000	3000
Toerental belast, 50 Hz	min ^1	2850	2780
Diepte van snede bij 90°	mm	110	110
Max. dwarssnede capaciteit bij 0°	mm	525	525
Max. versteksnede capaciteit bij 45°rechtshandig	mm	365	365
linkshandig	mm	150	150
Diepte van snede bij 45°	mm	75	75
Max. dwarssnede capaciteit bij 0°	mm	525	525
Max. versteksnede capaciteit bij 45°rechtshandig	mm	250	250
linkshandig	mm	270	270
Totale afmetingen (met poot)	cm	181 X 134 X 152	181 X 134 X 152
Adapter voor stofverwijdering	mm	100	100
Aanbevolen waarden voor stofafzuigingLuchtsnelheid bij puntvan aansluiting	m/s	20	20
Volumedoorstroming (metrisch)	m ^3 /h	500	500
Vacuümwaarde bij puntvan aansluiting	PA	5000/2400	5000/2400
Poort stofafzuiging	mm	100	100
Oppervlak dwarsdoorsnede	cm ^2	78,5	78,5
Poort stofafzuiging	mm	40	40
Oppervlak dwarsdoorsnede	cm ^2	12,6	12,6
Gewicht	kg	149	149
Automatische remtijd zaagblad		< 10s < 10s
Bedrijfscyclus	min	1'/1'	1'/3'
Beschermingsfactor		IP5X	IP5X

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 61029-1:

L_FA	(geluidsdruk)	dB(A)	96	96
K_PA	(geluidsdruk onzekerheid)	dB(A)	3,0	3,0
L_WA	(akoestisch vermogen) dB(A)	109	109
K_WA	(onzekerheid akoestisch vermogen) dB(A)	2,9		2,9

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 61029-1:

Vibratie-emissiewaarde a_h =	m/s ^2	2,0	2,0
Onzekerheid K =	m/s ^3	1,9	1,9

OPMERKING: De getallen zijn emissieniveaus en zijn niet noodzakelijkerwijs veilige werkniveaus. Hoewel er een correlatie bestaat tussen de emissie- en blootstellingniveaus, kan dit niet op betrouwbare wijze worden gebruikt om te bepalen of nadere voorzorgsmaatregelen al dan niet nodig zijn. Factoren die het werkelijke blootstellingniveau van de werkbelasting beïnvloeden zijn de kenmerken van de werkruimte en andere geluidsbronnen, enz., d.w.z. het aantal machines en andere naastgelegen processen. Het toegestane blootstellingniveau kan ook per land verschillen. Deze informatie zal de gebruiker van de machine echter in staat stellen een betere evaluatie te maken van het gevaar en het risico.

Zekeringen:

Europa	230 V gereedschappen	16 Ampère, hoofdstroom
	400 V gereedschappen	16 Ampère, per fase

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: geeft een dreigend gevaar aan dat, als er niets aan wordt gedaan, leidt tot de dood of ernstig letsel.

WAARSCHUWING: geeft een mogelijk gevaar aan dat, als er niets aan wordt gedaan, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: geeft een mogelijk gevaarlijke situatie aan die, als er niets aan wordt gedaan, zou kunnen leiden tot gering of matig letsel.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, als er niets aan wordt gedaan, schade aan goederen kan veroorzaken.

Wijst op het gevaar voor elektrische schok.

Wijst op brandgevaar.

Geeft scherpe hoeken aan

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

DW728KN/DW729KN

DEWALT verklaart dat deze producten zoals beschreven onder "technische gegevens" in overeenstemming zijn met: 2006/42/EG, EN 1870-17:2007.

Deze producten voldoen ook aan Richtlijn 2004/108/EG. Neem voor meer informatie contact op met DeWALT via het onderstaande adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

H. Jopman

Horst Grossmann

D-65510, Idstein, Duitsland 15.06.2009

WAARSCHUWING: lees de instructiehandleiding om het risico op letsel te verminderen.

Algemene veiligheidsinstructies

WAARSCHUWING! Bij het gebruik van elektrisch gereferschap dienen basis voorzorgsmaatregelen altijd te worden aangehouden om het gevaar op brand, een elektrische schok of persoonlijk letsel te verminderen. Dit betreft onder meer de volgende maatregelen.

Lees al deze instructies door voordat u begint het product te gebruiken en bewaar deze instructies.

BEWAAR DEZE GEBRUIKSAANWIJZING OM ER DINGEN IN OP TE ZOEKEN

1. Houd het werkgebied schoon.

Rommelige omgevingen en werkbanken zorgen voor letsel.

2. Let op de werkomgeving.

Stel het gereedschap niet bloot aan regen. Gebruik het gereedschap niet in vochtige of natte omstandigheden. Zorg dat de werkruimte goed verlicht is (250 - 300 Lux). Gebruik het gereedschap niet als het risico bestaat dat brand of een explosie wordt veroorzaakt, bv. in de aanwezigheid van brandbare vloeistoffen of gassen.

3. Wees bedacht op een elektrische schok.

Vermijd lichamelijk contact met geaarde oppervlaktes (bv. buizen, radiatoren, formuizen of ijskasten). Als u het gereedschap onder extreme omstandigheden gebruikt (bv. hoge luchtvochtigheid, als metaalslijpsel wordt gemaakt, enz.) kan de elektrische veiligheid worden verbeterd door een isolerende transformator te gebruiken of een (Fl) aardlek stroomonderbreker.

4. Houd andere personen uit de buurt.

Laat geen personen, vooral geen kinderen, bij het werk betrokken raken, het gereedschap of het verlengsnoer aanraken, en houd hen uit het werkgebied.

5. Berg niet-gebruikt gereedschap op.

Als het gereedschap niet in gebruik is, dient het op een droge en veilig afgesloten plaats te worden bewaard, buiten het bereik van kinderen.

6. Forceer het gereedschap niet.

Het levert betere en veiligere prestaties als u het voor het doel gebruikt waarvoor het is bedoeld.

7. Gebruik het juiste gereedschap.

Probeer niet met klein gereedschap werkzaamheden uit te voeren die een zwaar gereedschap nodig hebben. Gebruik gereedschap niet voor zaken waarvoor het niet is bedoeld; gebruik bijvoorbeeld geen cirkelzagen om takken of boomstammen te zagen.

8. Draag geschikte kleding.

Draag geen loszitende kleding of sieraden, omdat deze door de bewegende onderdelen kunnen worden gegropen. Antislip schoeisel wordt aanbevolen als u buitenshuis werkt. Draag beschermende hoofdafdekking om lang haar te omsluiten.

9. Gebruik beschermend materiaal.

Draag altijd een veiligheidsbril. Gebruik een gezichts- of stofmasker als de werkomstandigheden stof of rondvliegende deeltjes veroorzaken. Als deze deeltjes behoonlijk heet kunnen zijn, dient u ook een hittebestendig schort te dragen. Draag altijd gehoorbescherming. Draag altijd een veiligheidshelm.

10. Sluit stofverwijderende apparatuur aan.

Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt.

11. Behandel het stroomsnoer voorzichtig.

Trek nooit aan het snoer om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, en scherpe randen. Draag het gereedschap nooit aan het eigen snoer.

12. Beveilig de werkzaamheden.

Gebruik klemmen of een bankschroef om het werk op zijn plaats te houden. Dit is veiliger dan uw hand gebruiken en het maakt beide handen vrij om het gereedschap te bedienen.

13. Rek u niet te ver uit.

Blijf altijd stevig en in balans op de grond staan.

14. Onderhoud het gereedschap met zorg.

Houd snijdgereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en verwisselen van accessoires op. Controleer het gereedschap regelmatig en zorg, als het beschadigd is, dat het door een erkende servicemonteur wordt gerepareerd. Houd handgrepen droog, schoon, en vrij van olie en vet.

15. Sluit het gereedschap af.

Sluit het gereedschap correct af van de stroomvoorziening als het niet in gebruik is, voordat u het onderhoudt, of wanneer u accessoires zoals zaagbladen, boorijzers en snijdwerktuigen verwisselt.

16. Verwijder aanpassingsleutels en moersleutels.

Leer uzelf aan om te controleren dat aanpassingsleutels en moersleutels zijn verwijderd van het gereedschap voordat u het gereedschap bedient.

17. Vermijd onbedoeld starten.

Draag het gereedschap niet met een vinger op de schakelaar. Zorg ervoor dat het gereedschap zich in de "off" (uit) positie bevindt voordat u de stekker in het stopcontact steekt.

18. Gebruik verlengsnoeren voor buitenshuis.

Controleer voor het gebruik het verlengsnoer en vervang dit indien het is beschadigd. Als het gereedschap buitenshuis wordt gebruikt, dient u uitsluitend een verlengsnoer voor buitenshuis te gebruiken dat dienovereenkomstig is gemarkeerd.

19. Blijf alert.

Let op wat u aan het doen bent. Gebruik uw gezonde verstand. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs of alcohol.

20. Controleer op beschadigde onderdelen.

Controleer het gereedschap en het stroomsnoer voordat u het gebruikt zorgvuldig, om te bepalen dat het correct zal werken en de bedoelde functie zal uitvoeren. Controleer de uïlijning van bewegende onderdelen, verbindende of bewegende onderdelen, breuk van onderdelen, bevestiging en alle andere omstandigheden die de bediening kunnen beïnvloeden. Een beveiliging of ander onderdeel dat beschadigd is, dient correct te worden gerepareerd of vervangen door een erkend servicecentrum, tenzij dit anders wordt aangegeven in deze gebruiksaanwijzing. Zorg dat iedere beschadigde of defecte schakelaar wordt vervangen door een erkende reparateur. Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Probeer nooit zelf reparaties uit te voeren.

WAARSCHUWING! Het gebruik van enig accessoire of bevestiging of bediening van enige handeling met dit gereedschap die anders is dan wordt aanbevolen in deze gebruiksaanwijzing kan een risico op persoonlijk letsel opleveren.

21. Zorg dat uw gereedschap door een erkend iemand wordt gerepareerd.

Dit elektrische gereedschap voldoet aan de relevante veiligheidsregels. Reparaties dienen uitsluitend door erkende vaklieden te worden uitgevoerd met behulp van originele reserveonderdelen; anders kan dit tot een aanzienlijk gevaar voor de gebruiker leiden.

Aanvullende veiligheidsregels voor zagen met zwenkbare arm

• Beveilig de elektrische stroomvoorziening met een geschikte zekering of circuitonderbroker.
• Houd de steunpunten in de arm en de steunen op de rolkop assemblage schoon en vrij van vet.
• Zorg er voordat u de zaag aan zet voor dat de afscheiding in de juiste positie staat. Het zaagblad dient niet in contact met het materiaal te komen totdat de zaag aan de hendel wordt getrokken.
• Stel de vingerbeveiliging altijd zo in dat deze boven de vaste afscheiding is of 3 mm boven het oppervlakte van het materiaal dat wordt gezaagd, welke van de twee hoger is.

- Controleer regelmatig aanpassing op nauwkeurigheid en pas deze indien nodig aan.

- Zorg ervoor dat het zaagblad in de juiste richting draait en dat de tanden naar de afscheiding wijzen.

- Zorg ervoor dat alle klemhendels goed vast zitten voordat u een handeling begint.

- Bedien de machine nooit zonder dat alle beveiligingen op hun plaats zitten.

- Bescherm het zaagblad volledig met de zaagbeveiliging als deze niet in gebruik is.

- Sluit de machine af van de stroomvoorziening als deze niet in gebruik is, als u de zaagbladen verwisselt, of als u onderhoud uitvoert.

- Gebruik altijd de juiste, scherpe zaagbladen die gemaakt zijn in overeenstemming met EN847-1 en met een spaanhoek van +/- 5mm.

- Gebruik nooit zaagbladen waarvan de maximum aangegeven snelheid lager is dan de draaisnelheid van de spil.

- Gebruik geen HSS (hoge snelheid staal) zaagblad.

- De aanbevolen zaagbladdiameter staat vermeld in de technische gegevens.

- Klem niets tegen de koeling aan om de motorkast vast te houden.

- Zorg ervoor dat de veiligheidsuitrustingen, de rem, de automatische terugslag en vergrendelingapparaten correct functioneren voordat u de machine gebruikt. Gebruik de machine niet als deze apparaten defect zijn.

- Gebruik als u een rond werkstuk zaagt ALTIJD een geschikte mal of prisma om het ronddraaien van het werkstuk te voorkomen.

- Forceer de snijdhandeling niet. (Het vastlopen of gedeeltelijk vastlopen van de motor kan ernstige schade veroorzaken.) Laat de motor de volledige snelheid bereiken voordat u zaagt.

- Til de machine niet op aan de werktafel.

- Snijd geen ijzerhoudende metalen, niet-ijzerhoudende metalen of metselwerk.

- Breng geen smeermiddelen op het zaagblad aan als het in werking is.

- Plaats nooit één van de handen in het gebied van het zaagblad als de zaag op de stroomvoorziening is aangesloten.

- Grijp niet achter het zaagblad als dit in gebruik is.

- Plaats uw handen niet dichter dan 150 mm bij het zaagblad tijdens het snijden.

- Gebruik geen gebroken of beschadigde zaagbladen.

- Vervang de afscheiding als deze beschadigd is en/of niet langer voldoende ondersteuning biedt. De afscheiding dient regelmatig te worden vervangen.

- Zorg ALTIJD voor veilige bediening. De zagen met zwenkbare arm dienen aan de vloer te worden bevestigd met 8 mm diameter bouten met een minimum lengte van 80 mm.

WAARSCHUWING! Als u een rond werkstuk snijdt, is het noodzakelijk om het werkstuk te beveiligen tegen ronddraaien door een mal of houder te gebruiken.

- Gebruik de machine niet op locaties waar de temperatuur minder dan -5^ C of meer dan 40^ C kan bereiken. De geschikte temperatuur is 20^ C.

- De operator dient te worden geïnstrueerd over factoren die blootstelling aan geluid beïnvloeden (bv. het gebruik van een zaagblad dat is ontworpen om de geluidsemissie te verminderen, en onderhoud aan de machine); Meld defecten aan de machine, inclusief beveiligingen of het zaagblad, zodra deze worden ontdekt. Zorg ervoor dat de operator adequaat is getraind in het gebruik, het afstellen en de bediening van de machine.

- Sluit de zaag aan op een stof verzamelapparaat als u hout zaagt. Houd altijd rekening met factoren die blootstelling aan stof beïnvloeden, zoals:

- Type materiaal dat verwerkt wordt (spaanplaat veroorzaakt meer stof dan hout).

- De juiste aanpassing van het zaagblad.

- Zorg ervoor dat de plaatselijke afscheiding evenals beschemkappen, schotten en goten juist staan afgesteld.

- Draag altijd werkhandschoenen als u onderhoud aan de machine uitvoert, grove werkstukken verwerkt of het zaagblad verwisselt.

- Als zich een voltagefout voordoet terwijl de machine niet wordt gebruikt, laat u de hendel onmiddellijk los om ervoor te zorgen dat de zaagkop automatisch terugkeert naar de ruststand.

WAARSCHUWING! Defecte elektrische bedrading dient onmiddellijk te worden vervangen.

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Verzeker u ervan dat de schakelaar in de OFF (UIT) positie staat. Het per ongeluk opstarten kan letsel veroorzaken.

- Rapporteer de storing en breng een geschikte aanduiding op de machine aan zodat andere mensen niet proberen de niet (goed) functionerende machine te gebruiken.

- Wanneer het zaagblad is geblokkeerd als gevolg van abnormale aanvoerdruk tijdens het zagen, zet de machine dan uit en trek de stekker uit het stopcontact. Verwijder het werkstuk en zorg voor vrijloop van het zaagblad. Zet de machine aan start de zaagwerkzaamheden weer met verminderde aanvoerdruk.

Overige risico's

De volgende risico's zijn inherent aan het gebruik van zagen met zwenkbare arm:

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten, kunnen sommige overige risico's niet worden vermeden.

Dit zijn:

- Letsel veroorzaakt door het aanraken van roterende delen.

- Het risico van ongelukken die worden veroorzaakt door de onbedekte delen van het roterende zaagblad.

- Het risico op letsel als u het zaagblad vervangt.

- Het risico om uw vingers te beknellen als u de bescherming openmaakt.

- Gezondheidsrisico's veroorzaakt door het inademen van stof dat ontstaat bij het zagen van hout, in het bijzonder eiken, beuken en MDF.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik

Draag gehoorbescherming.

Draag oogbescherming.

Als het stroomsnoer beschadigd is, haalt u de stekker van de stroombron onmiddellijk uit het stopcontact.

Haal de stekker altijd uit het stopcontact voordat u aanpassingen of onderhoud uitvoert.

Inhoud van de verpakking

De verpakking bevat:

1 gedeeltelijk geassembleerde zaag met zwenkbare arm

2 tafeluitbreidingen (1 rechts, 1 links)

DW728KN: 1 Schakelkast met elektronische rem

NEDERLANDS

DW729KN: 1 Schakelkast met elektronische rem, overbelastingbescherming en hoofdschakelaar uitschakeling

1 stof beschemkap

1 doos met daarin:

1 pootstandaard

(4 poten, 1 krukas om hoogte te verstellen, 3 M8 x 25)

1 gebruiksaanwijzing

1 uitvergrote tekening

3 skin packs

1 skin pack met daarin:

12 D10 platte sluitringen

12 M10 moeren

12 inbusbouten M10 x 20

1 skin pack met daarin:

3 D8 (externe diameter bedraagt 24 mm) sluitringen

26 D8 platte sluitringen

27 M8 moeren

1 skin pack met daarin:

1 rubberen inlegstuk

6 inbussleutels (3, 4, 5, 6, 8 & 10 mm)

1 haaksleutel

3 boxspanners (10, 13 & 17 mm)

- Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

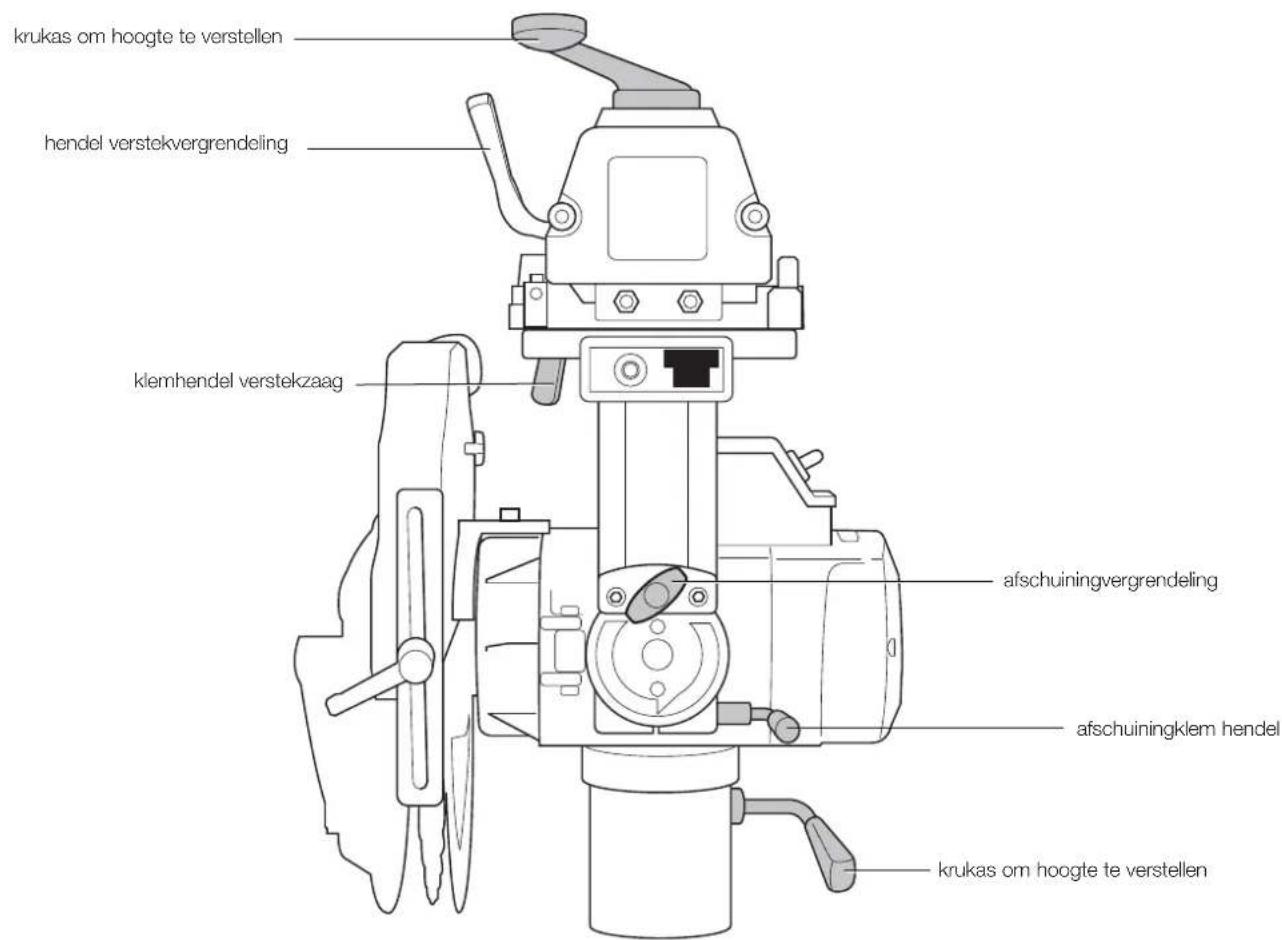

Beschrijving (fi g. 1)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Aan/uit schakelaar

b. Hendel

c. Beveiliging voorkant

d. Beveiliging onderkant

e. Vaste tafelbovenkant

f. Schakelkast

g. Poot

h1. Linker afscheiding (klein)

h2. Rechter afscheiding (groot)

i. Stofbeschermkap

j. Hendel verstekvergrendeling

k. Klemhendel verstekzaag

I. Krukas om hoogte te verstellen

m. Zwenkbare arm

n. Eindkap

o. Kabel

p. Stofuitlaat

q. Jukassemblage

r. Motor

s1. Linker tafelstrip

s2. Rechter tafelstrip

t1. Linker tafeluitbreiding

t2. Rechter tafeluitbreiding

u. Afschuiningschaal

w. Isolatieschakelaar (DW729KN)

GEBRUIKSDOEL

De zaag met zwenkbare arm is ontworpen voor professionele houtbewerking. Deze hoge precisie machine kan gemakkelijk en snel worden ingesteld voor dwarsdoorsneden, schuine hoeken, verstekzagen. Voor optimale veiligheid hebben alle besturingslementen zowel een vergrendeling als een afsluiting. Zie ook de tabel 'snel opzoeken' aan het einde van de paragraaf. Deze zaag is ontworpen voor gebruik met een 350 mm diameter hardmetalen zaagblad.

GEBRUIK ZE NIET in vochtige omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

De zaag met zwenkbare arm is een professioneel gereedschap op stroom.

LAAT GEEN kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedienen.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via het DEWALT servicecentrum.

Een verlengsnoer gebruiken

U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw machine (zie technische gegevens). Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen. De maximale kabellengte bedraagt 30 m.

EENFASE MACHINES

Gebruik een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroominvoer van deze machine (zie technische gegevens). De minimale conductorgrootte is 1,5 mm ^2 .

DRIEFASE MACHINES

Zorg er a.u.b. voor dat de kabel is voorzien van een CEE 16 A industriestekker/koppeling in overeenstemming met IEC 60309.

Spanning valt weg

Bij stroomuitval valt het voltage korte tijd weg. Bij ongunstige stroomvoorziening kan hierdoor andere apparatuur worden beïnvloed.

Als de systeem impedantie van de stroomvoorziening lager is dan 0,25 Ω, is het niet waarschijnlijk dat zich verstoringen voordoen.

Contactdozen die voor deze machines worden gebruikt, dienen te worden gezekerd met 16 Ampère beveiliging met een inert kenmerk.

MONTAGE EN AANPASSING

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

WAARSCHUWING: Voor optimale prestaties van uw zaag is het van vitaal belang om de procedures in de onderstaande paragrafen op te volgen.

Instelling

HET MONTEREN VAN DE KRUKAS OM DE HOOGTE TE VERSTELLEN (FIG. 1, 2, 3)

1. Draai de arm naar de middelste positie.

2. Druk de hendel verstekvergrendeling (j) omlaag zoals afgebeeld (fig. 2).

3. Maak de klemhendel verstekzaag (k) vast.

4. Steek de krukas om de hoogte te verstellen (l) in de kolom (x) zoals afgebeeld, totdat de krukas contact maakt met de moer in de kolom.

5. Draai de krukas om de hoogte te verstellen met de klok mee totdat deze volledig vast zit (fig. 3).

6. Lijn de verstekschaal (yy) uit op de aanwijzer (xx) en maak de drie schroeven (bb) vast in de krukas om de hoogte te verstellen met de 6 mm inbussleutel.
7. Til de krukas om de hoogte te verstellen hoog genoeg op om ruimte te bieden voor het verwijderen van diverse elementen onder de motor.

DE POOTSTANDAARD MONTEREN (FIG. 1, 4)

De componenten en bevestigingen van de pootstandaard zijn apart verpakt.

1. Verwijder alle onderdelen uit de verpakking.
2. Vergrendel de arm met behulp van de verstekzaag klemhendel (k).
3. Draai de machine voorzichtig van het pallet totdat de achterkant van de kolom op de vloer rust.
4. Plaats een stuk hout (y) onder de rand van de tafel (fig. 4).
5. Monteer de poten (g) zoals afgebeeld met behulp van de moeren, bouten, en platte sluitringen die zijn meegeleverd.
6. Maak alle bevestigingen stevig vast.
7. Draai de assemblage rechtop.

WAARSCHUWING: De machine moet te allen tijde recht en stabiel staan.

BELANGRIJK: Er is mogelijk assistentie nodig om de assemblage op te tillen en te laten zakken.

DE TAFELUITBREIDING MONTEREN (FIG. 1, 5–12)

Figuur 5 laat de juiste positie van de driehoekige steunen zien. De steunen worden bevestigd met behulp van M8 x 20 bouten en overeenkomstige moeren, en met D8 platte sluitringen aan de voorkant, maar niet aan de achterkant.

1. Bevestig de driehoekige steunen (z) met de platte kant van de steun in de richting van de gebruiker.
2. Bevestig de rechte steunen (aa) aan de platte kant van de driehoekige steun (z).
3. Maak de twee tafeluitbreidingen (t) vast aan de steunen met een M8 x 25, bout, sluitring en moer (fig. 6).
4. Maak alle bevestigingen stevig vast.
5. Controleer dat de tafeluitbreiding op gelijke hoogte van de vaste tafelbovenkant zijn en draai de bouten stevig met de hand aan.

WAARSCHUWING: De tafeluitbreidingen en de vaste tafelbovenkant MOETEN op gelijk hoogte zijn.

1. Steek 3 houten pluggen in de kleine, linker afscheiding (h1) en 3 houten pluggen in de grotere rechter afscheiding (h2) (fig. 7).

2. Lijn de houten pluggen van de linker afscheiding uit met de gaten in de vaste tafelbovenkant aan de linkerzijde, en druk ze stevig tegen elkaar (fig. 8).

3. Herhaal dit voor de rechter afscheiding.

4. Lijn de linker tafelstrips aan de achterkant (s1) uit met de pluggen bij de linker afscheiding en druk ze stevig tegen elkaar (fig. 9). Draai de tafelklem (ee) vast met een inbussleutel (fig. 10).

5. Steek een M8 x 25 schroef en D8 sluitring in de achterste linker tafelstrip en draai deze stevig vast (fig. 11, 12).

6. Herhaal dit voor de rechter tafelstrip aan de achterkant.

1. Bevestig de stofpoort in positie aan de achterkant van de kolombasis.
2. Steek 3 M8 x 16 schroeven en D8 sluitringen in de stofpoort en basisgaten.
3. Draai ze alle vast met 3 M8 moeren met behulp van een 13 mm inbussleutel en open sleutelspanner.

1. Verwijder de kruiskopschroef (ff).

2. Monteer de kabelsteun (gg) en breng de kruiskopschroef weer aan.

3. Verwijder de kabelklem (ii) die zich op de arm bevindt en bevestig deze weer om de kabels op hun plaats te houden.

WAARSCHUWING: Zorg dat de arm in horizontale en verticale richting kan bewegen.

DE SCHAKELKAST BEVESTIGEN (FIG. 17)

DW728KN

De schakelkast (f) wordt onmiddellijk achter de rechterkant van de basis bevestigd. De schakelkast bevat ook de elektronische rem en de overbelasting beveiliging.

1. Steek vanuit de binnenkant van de basis de vier schroeven (ss) door de basis en in de vier gaten in de schakelkast.

2. Draai alle schroeven vast.

DW729KN

De schakelkast (f) wordt bevestigd op een steun die moet worden gemonteerd aan de linker zijpoot met behulp van de bevestigingen op de steun. De schakelkast bevat ook de elektronische rem, overbelasting beveiliging en een isolatieschakelaar (w).

1. Monteer de steun in de gaten in de linker zijpoot.
2. Draai alle schroeven vast.

HET ZAAGBLAD BEVESTIGEN (FIG. 1, 18–25)

1. Zorg ervoor dat de armpositie op 0° staat en til de arm (m) in de hoogste stand (fig. 1).
2. Kantel de motor als volgt:
3. Zorg ervoor dat de armpositie op 0° staat en til de arm (m) in de hoogste stand (fig. 1).
4. Kantel de motor als volgt:
5. Zorg ervoor dat de armpositie op 0° staat en til de arm (m) in de hoogste stand (fig. 1).
6. Kantel de motor als volgt:
7. Zorg ervoor dat de armpositie op 0° staat en til de arm (m) in de hoogste stand (fig. 1).
8. Kantel de motor als volgt:
9. Zorg ervoor dat de armpositie op 0° staat en til de arm (m) in de hoogste stand (fig. 1).
10. Kantel de motor als volgt:

a. Maak de hendel los (cc, fig. 18)

b. Trek de schuine hendel (a4, fig. 19), kantel de motorkop (dd) zoals afgebeeld voor optimale toegang (fig. 20) en vergrendel met de hendel (cc, fig. 21).

1. Maak de beveiligingschroef (kk, fig. 22) los en til de beveiliging (d) uit de loopweg (fig. 23).

2. Houd de flens (mm) op zijn plaats met de haaksleutel (hh) en draai de zaagbladschroef (ll) met de klok mee met behulp van de 6 mm inbussleutel (jj). Verwijder de zaagbladschroef (ll), externe flens (mm), en het zaagblad (oo) (fig. 24, 25).

3. Om het nieuwe zaagblad aan te brengen herhaalt u de stappen in omgekeerde volgorde.

4. De kop is klaar voor snijden.

WAARSCHUWING: De tanden van een nieuw zaagblad zijn zeer scherp en kunnen gevaarlijk zijn.

WAARSCHUWING: De draairichting staat aangegeven met de pijl op de motor.

WAARSCHUWING: Zorg ervoor dat de sluitring van de spilmoer zich tegen de buitenste flens bevindt.

CONTROLLEREN OF DE ARM PARALLEL STAAT MET DE TAFELBOVENKANT (FIG. 1, 26)

1. Laat het zaagblad (oo) zakken totdat het net de vaste tafelbovenkant (e) raakt.
2. Maak de verstekvergrendeling hendel (j) en de verstekklem hendel (k) los.
3. Verleng het zaagblad naar voren voorbij de afscherming, en draai de arm zo dat het zaagblad langs de volledige breedte van de tafelbovenkant scheert.
4. Herhaal deze procedure met het zaagblad in de achterste positie en pas de achterste bout aan indien nodig.

CONTROLLEREN OF HET ZAAGBLAD LOODRECHT STAAT OP DE TAFELBOVENKANT (FIG. 27–28)

1. Breng de arm terug naar de middelste positie.
2. Plaats een stalen winkelhaak (rr) tegen het zaagblad (fig. 27).
3. Als aanpassing nodig is, ga dan als volgt te werk:
   a. Verwijder de schuine wijzerschijf (tt, fig. 27) door de twee schroeven (uu) los te maken.
   b. Maak de zeskantschroef (ww) los.
   c. Maak de vergrendelingmoeren (v v) aan iedere kant van de afschuiningschaal (u) los (fig. 28).

NEDERLANDS

d. Met behulp van een inbussleutel past u de losgedraaide schroeven (pp) aan totdat het zaagblad plat tegen de winkelhaak staat.

1. Maak alle bevestigingen stevig vast.

WAARSCHUWING: Het is vooral belangrijk om de middelste zeskantschroef vast te draaien.

1. Vervang de schuine wijzerschijf (tt) (fig. 27).

CONTROLLEREN OF DE DWARSSNEDE LOOP LOODRECHT STAAT OP DE AFSCHERMING (FIG. 29, 30)

1. Vergrendel het zaagblad aan de voorkant van de afscheming (fig. 29).
2. Plaats een winkelhaak (rr) op een stuk board en tegen de afschemming, terwijl het zaagblad net wordt aangeraakt, zoals afgebeeld.
3. Trek het zaagblad naar u toe om te controleren dat het zaagblad parallel aan de winkelhaak draait.
4. Als aanpassing nodig is, ga dan als volgt te werk:

a. Maak de verstekvergrendeling hendel (j) en de verstekklem hendel (k) los (fig. 30).

b. Maak de twee stelschroeven (qq) los.

1. Om de arm naar links aan te passen, maakt u de schroefbout aan de rechterkant van verstekvergrendeling hendel (j) los en draait u de tegenover gelegen schroefbout vast.

2. Om de arm naar rechts aan te passen, maakt u de schroefbout aan de linkerkant van verstekvergrendeling hendel (j) los en draait u de tegenover gelegen schroefbout vast.

3. Ga te werk in kleine stappen en controleer de aanpassing na iedere stap terwijl de hendels (j) en (k) in positie staan.

WAARSCHUWING: Draai de schroefbouten niet te stevig vast.

1. Maak de twee stelschroeven (qq) vast.

Zaagbladbeveiliging assemblage (fi g. 31)

De zaagbladbeveiliging is een multifunctionele assemblage die de volgende veiligheidsfunctionaliteiten biedt:

- Beveiliging voorkant (c) en met veer bevestigde beveiliging achterkant (d) voor volledige zaagbladbeveiliging.

- Adapter voor stofverwijdering (a1).

- Verstelbare vingerbeveiliging (a2) voor gebruik als u dwarssnedes maakt.

Controleer of de afschuiningschaal (u) op 0° staat als deze voor een verticale snede in positie wordt gebracht.

Indien nodig maakt u de schroeven (uu) los en stelt u de wijzer op 0°.

VERSTEKSCHAAL (FIG. 3)

Controleer of de verstekschaal (yy) op 0° staat als deze voor een verticale snede in positie wordt gebracht.

Pas de wijzer (xx) aan zodat deze op 0° staat met behulp van de schroef (zz).

De arm heeft vooraf ingestelde positie bij 45° links en rechts en bij 0°.

BEDIENING

Instructies voor gebruik

WAARSCHUWING:

• Houd u altijd aan de veiligheidsinstructies en de regels die van toepassing zijn.
• Controleer dat het materiaal dat gezaagd gaat worden stevig op zijn plek is vastgemaakt.
• 'Pas uitsluitend een lichte druk op het gereedschap toe en oefen geen zijwaartse druk op het zaagblad uit.
  • Vermijd overbelasting.

WAARSCHUWING:

• Installeer het geschikte zaagblad. Gebruik geen extreem versleten zaagbladen. De maximale rotatiesnelheid van het gereedschap mag die van het zaagblad niet overschrijden.
• Probeer geen extreem kleine delen te zagen.
• Laat het zaagblad vrij zagen. Forceer het niet.
• Laat de motor de volledige snelheid bereiken voordat u zaagt.
• Zorg ervoor dat alle vergrendelingknoppen en klemhendels vast zitten.
• Bedien de machine nooit zonder dat alle beveiligingen op hun plaats zitten.
• Til de machine nooit op aan de tafelbovenkant.
• Controleer altijd dat er een geschikt slot in de tafelbovenkant is.
• Kijk altijd naar figuur 35 om de positie en het type afschemming te controleren.

Gebruikers in het VK worden gewezen of de "woodworking machines regulations 1974" en alle aanvullingen daarop.

De aan/uit schakelaar van uw zaag met zwenkbare arm biedt meerdere voordelen.

• Geen-voltage vrijgavefunctie: als de stroom om een bepaalde reden uitvalt, moet de schakelaar bewust opnieuw worden bediend.
• Motor overbelasting beveiligingsapparaat: als de motor overbelast raakt, wordt de stroomvoorziening naar de motor afgesloten. Als dit gebeurt, laat u de motor 10 minuten afkoelen en drukt u vervolgens op de knop 'terugzetten' (reset) aan de bovenkant van de motor (uitsluitend bij DW728KN) OPMERKING: DW729KN is voorzien van een automatische beveiliging tegen overbelasting.

- Remsysteem: na het uitschakelen, stopt het remsysteem het zaagblad binnen 10 seconden.

- De schakelaar heeft uitsluitend stop-met-draaien functies.

- Isolatieschakelaar (DW729KN): handmalige roterende schakelaar om alle stroom naar het apparaat UIT te schakelen.

Om de machine aan te schakelen drukt u op de groene actuator (a) in de hendel (b). Als de actuator wordt losgelaten, stopt de machine automatisch.

EEN TESTSNEDE MAKEN (FIG. 1)

1. Als de verstekvergrendeling hendel (j) in positie is, vergrendelt u de verstekklem hendel (k) zodat het zaagblad in positie staat voor een rechte 0° dwarssnede.
2. Laat de arm zakken totdat het zaagblad bijna de tafelbovenkant raakt.
3. Plaats het werkstuk tegen de voorkant van de afscherming.
4. Schakel aan en laat de arm zakken om het zaagblad in staat te stellen een ondiepe groef in het tafeloppervlak te snijden.
5. Trek het zaagblad naar u toe zodat het een verticale gleuf in de houten afscherming snijdt en door het werkstuk.
6. Breng het zaagblad weer terug in de rustpositie en schakel uit.
7. Controleer dat de snede een echte 90° snede is op alle punten, en pas aan indien nodig.

Basis zaagsneden (fi g. 33–36)

WAARSCHUWING: De tanden van een nieuw zaagblad zijn zeer scherp en kunnen gevaarlijk zijn.

DWARSSNEDEN (FIG. 33)

1. Stel de zwenkbare arm op rechte hoeken naar de afscherming.
2. Breng de verstekvergrendeling hendel (j) in 0° positief en maakt de verstekklem hendel (k) vast.
3. Laat het zaagblad zakken.

4. Pas de vingerbeveiliging (a2) zo aan dat deze het werkstuk net vrijgeeft.

5. Als er geen slot in de tafelbovenkant is, snijd er dan een zoals hierboven beschreven.

6. Houd het werkstuk tegen de afscherming, waarbij u uw vingers goed uit de buurt van de loop van het zaagblad houdt.
7. Schakel aan en trek het zaagblad langzaam door de afscherming en het werkstuk.
8. Breng het zaagblad weer terug in de rustpositie en schakel uit.

VERSTEKSNEDEN (FIG. 34, 35)

1. Maak de verstekvergrendeling hendel (j) en de verstekklem hendel (k) los.
2. Draai de arm in de gewenste hoek op de verstekschaal.
3. Voor 45° links of rechts brengt u de verstekvergrendeling hendel (j) in positie en vergrendelt u deze met de verstekklem hendel (k).
4. Voor tussenhoeken gebruikt u uitsluitend de verstekklem hendel.
5. Ga verder zoals bij dwarssneden.

1. Stel de arm in zoals voor een 0° dwarssnede.
2. Til het zaagblad een flink eind boven het tafeloppervlak.
3. Laat de afschuinklem hendel (a3) los en trek de afschuinvergrendeling (a4) er uit.
4. Draai de motor in de gewenste hoek op de afschuinschaal (u).
5. Voor 45° rechts, brengt u de afschuinvergrendeling (a4) in positie en vergrendelt u deze met de afschuinklem hendel (a3).
6. Voor tussenhoeken gebruikt u uitsluitend de afschuinklem hendel.
7. Ga verder als bij een verticale dwarssnede.

SAMENGESTELDE VERSTEKZAAG (FIG. 35)

Deze snede is een combinatie van een verstekzaagsnede en een schuine snede.

1. Stel de gewenste afschuinhoek in.
2. Draai de arm in de gewenste verstekzaag positie.
3. Ga verder als bij verstekzaag sneden.

ONDERHOUD

Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

OPMERKING: Er is geen onderhoud aan de mechanische rem nodig.

BELANGRIJK: Vervang de vaste tafelbovenkant en afscheming indien versleten.

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de startstekker uit het stopcontact is getrokken. Het onbedoeld opstarten kan letsel veroorzaken.

WAARSCHUWING: Als het zaagblad versleten is, dient u dit met een nieuw of opnieuw geslepen zaagblad te vervangen.

Smering

Uw gereedschap op stroom heeft geen aanvullende smering nodig.

Reiniging

Controleer vóór gebruik zorgvuldig de bovenste beschermkap van het zaagblad, de beweegbare onderste beschermkap van het zaagblad en ook de stofafzuigbuis om vast te stellen dat zij goed zullen functioneren. Zorg ervoor dat spaanders, stof of een deel van het werkstuk niet kunnen leiden tot blokkering van één van de functies.

Als delen van het werkstuk zijn vastgelopen tussen het zaagblad en de beschermkappen, trek de stekker van het netsnoer van de machine dan uit het stopcontact en volg de instructies die worden gegeven in het hoofdstuk Het zaagblad monteren. Verwijder de vastgelopen gedeelten en monteer het zaagblad opnieuw.

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

WAARSCHUWING: Om het risico op letsel te verminderen maakt u de bovenkant van de tafel regelmatig schoon.

WAARSCHUWING: Om het risico op letsel te verminderen maakt u het stofverzameling systeem regelmatig schoon.

Stof verwijderen

WAARSCHUWING: Sluit een stofverwijdering apparaat aan dat is ontworpen in overeenstemming met de desbetreffende regelgeving omtrent stofemissie. De luchtsnelheid van extern aangesloten systemen dient 20m/s +/- 2m/s te zijn. De snelheid dient te worden gemeten in de verbindingsbuis op het verbindingspunt, waarbij het gereedschap is aangesloten maar niet draait.

Transporteren

Om de machine te transporteren, dient u er zeker van te zijn dat de zaagkop veilig is vergrendeld. Wees er a.u.b. bewust van dat de tafel niet geschikt is om de machine op te tillen. Gebruik altijd een vorkhefftruck voor het transporteren. Voor het veilig heffen plaatst u de vork onder de onderste dwarsbalk van de pootstandaard.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DEWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Gescheiden afvalinzameling. Dit product mag niet bij het normale huishoudelijke afval worden aangeboden.

Als u op een dag bemerkt dat uw DEWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling.

Gescheiden inzameling van gebruikte producten of gerekpakkingen maakt het mogelijk dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen.

Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft.

NEDERLANDS

DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt.

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke DEWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende DEWALT reparauteurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.

GARANTIE

DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE •

Als u niet geheel tevreden bent over de prestaties van uw DEWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT •

Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE •

Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;
• Het product in redelijke mate is versleten;
• Er geen reparaties zijn ondemomen door niet-geautoriseerde personen;
• U een aankoopbewijs kunt overleggen.
• Het product compleet met alle originele onderdelen wordt gerelourneerd

Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële DEWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DEWALT-servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.com

TABEL SNEL OPZOEKEN

krukas om hoogte te verstellen hendel verstekvergrendeling klemhendel verstekzaag afschuiningvergrendeling afschuiningklem hendel krukas om hoogte te verstellen

a. Lås opp armen (cc, fig. 18)
