MANUALE UTENTE UPPSPEL 305.113.49 IKEA

Una superficie di lavoro con interfaccia di controllo per regolare l'altezza, verso l'alto e verso il basso, in modo elettromeccanico. Questo appearecchio può essere usato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o privile dell'esperienza e della conoscenza necessarie, purché siano sottoposte alla supervisione di una persona responsable della loro sicurezza o abbiano da但这a ricevuto istruzioni riguardanti l'utilizzo sicuro dell'apparecchio e siano consapevoli dei pericoli che può comportare.

I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate dai bambini sulla supervisione di un attività.

Scrivania con altezza regolabile elettricamente

Consigli e istruzioni per UPPSPEL

Alimentazione:220-240 V CA, 50/60 Hz.

Consumo in standby:< 0,1 W.

Livello acustico:inferiore a 55 dB(A).

Intervallo di impostazione dell'altezza:72-120 cm.

Carico massimo:70 kg.

Intervallo di temperatura in fase di utilizzo:da +10°C a +40°C.

Intervallo di temperatura in fase di immagazzinamento:da -18°C a 70°C.

Umidità:dal 20% all'80% a 40°C.

Alimentatore:24.0V DC, 240 W.

Questo appearecchio delve essere utilizzato solo con l'alimentatore incluso.

Le personne responsabili del montaggio, dell'uso quotidiano o delle attività di assistenza e riparazione del ravolo sono tenue a leggere attentamente queste istruzioni. Tieni le istruzioni vicino al ravolo regolabile in altezza.

Istruzioni per l'installazione

• Il montaggio deve essere effettuato seguendo le istruzioni fornite separatamente.
• Collega il cavo elettrico a una fonte di alimentazione.

NOTA! Il cavo elettrico delve ave piena libertà di movimento.
- Il ravolo ora è pronto per l'uso. I motori si fermano automaticamente quando il ravolo raggiunge, rispettovamente, la sua posizione più bassa e più alta.

Utilizzo

• Questo ravolo delve essere utilizzato solo come ravolo da gaming che permette una regolazione continua dell'altezza per passare alla posizione "seduto" alla posizione "in piedi".
• Il trovolo deve essere utilizzato solo in un ambiente interno e asciutto (in uscchio o in un ambiente simile).

Il cavolo non deve essere sovraccaricato; il carico massimo è di 70 kg. Ilsystema può essere attivato alla interruzioni per 2 minuti al massimo. Trascorso quello periodo, i motori devono rimonere inattivi per circa 18 minuti prima di poter essere riutilizzati.

GUIDA RAPIDA

Quando regoli l'altezza del ravolo, segui queste istruzioni:

1. Assicurati che non siano presenti oggetti che possano intralciare il movimento del ravolo.
2. Per alzare/abbassare il ravolo, premi rispettivamente il pulsante con la freccia rivolta verso l'alto e verso il basso.
3. Il display si spegne se non è utilizzato per circa 10 secondi. Premi un pulsante qualiasi per attivare il regolatore.

Normedisicurezza

• Quando il ravolo si alza/.si abbassa, mantieni la distanza di sicurezza necessaria per evitare il rischio di rimanere schiacciato tra il piano del ravolo in movimento e gli oggetti fissi che sono presenti nell'area circostante.
• Quando il ravolo si alza/si abbassa, l'utente delve assicurarsi che nessuno si faccia male e che Nessun oggetto venga danneggiato. Il piano del ravolo non deve urtare contro un oggetto fisso, altrimenti il ravolo si ribaltera. Rimuovi sempre eventuali sedie prima di alzare/abbassare il ravolo.
• Il treppiede del ravolo non deve essere in alcun modo modificato o ricostruito. Durante le attività di assistenza e riparazione del ravolo, il cavo elettrico deve essere sempre scollegato alla fonte di alimentazione.
• É assolutamente viétrato apportare modifiche alle gambe.
• Il trovolo non deve essere utilizzato come dispositivo di sollevamento delle persone.

Istruzioni di manutenzione e riparazione

• Dopo circa 1 settimana di utilizzato, verifica che le viti siano serrate correttamente.
• Se non è possible alzare o abbassare il ravolo, verifica che tutti i collegamenti elettrici siano corretti.
• In caso di sostituzione di una qualiasi parte delsysteme elettrico, il cavo deve prima essere scollegato alla fonte di alimentazione. Sostituisci la parte elettrica, quando collega il cavo elettrico alla fonte di alimentazione. Il ravolo ora è pronto per l'uso.

Se il tavolo continua a non funzionare, contatta il tuo negazio IKEA o il Servizio Clienti.

Produttore:

IKEA of Sweden AB

Indirizzo:

Box 702, SE-343 81 ALMHULT

CONSERVA QUESTE ISTRUZIONI

Assistenza del prodotto

Non tentare di riparare il prodotto autonomamente, perché l'apertura e la rimozione dei coperchi di protezione potrebbero esporti a pericolosi punti in tensione o ad altri rischi.

Sintomo Controllo Tentativo
La scrivania non si muove.	L'alimentazione elettrica è collegata alle gambe?	Prova a collegare una lampada o un dispositivo simile all'alimentazione elettrica per verificare che la tensione di alimentazione sia adatta.
	Le spine sono tutte installate correttamente tra le gambe e l'alimentazione elettrica ?	Vedi le istruzioni di montaggio. Controlla tutti i collegamenti.
	Sono presenti danni visibili a cavi, comandi o gambe? Le parti d'anneggiate devono essere sostituite. Contatta il Servizio Clienti IKEA.
La scrivania si ferma e riparte solo nella direzione opposta.	La scrivania è nella sua posizione più alta o più bassa? Quando	la scrivania ha raggiunto la sua posizione più alta, può abbassarsi.
	Sulla scrivania c'è un peso maggiore rispetto a quando funzionava correttamente?	Togli parte del carico e riprova.
La scrivania si muove solo versus il bassoanche se non è sovraccarica.		Esegui le impostazioni di base.
La scrivania non raggiunge la sua posizione più alta: si ferma sempre nella stessa posizione.		Ilsystema ha una nuova posizione di arresto in alto. Esegui le impostazioni di base per rimuovere quello blocco.
La scrivania si muove leggermente versus l'alto e si ferma.	Hai usato le viti corrette per fissare la struttura alle gambe?	Controlla che tutte le viti che hai usato abbiano la lunghezza giusta (istruzioni di montaggio). Una vite troppo lunga può danneggiare le gambe.
	I collegamenti sono tutti corretti? Controlla tutti i collegamenti
	Sulla scrivania c'è un peso eccessivo?	Riduci il carico e riprova. Potrebbe essere necessario effettuire le impostazioni di base perché la scrivania si alzi.
La porta USB non funziona. Contatta	il suo negazio IKEA o il Servizio Clienti.

Impostazioni di base:

Spingi il pulsante con la freccia rivolta verso il basso fino a quando le gambe non raggiungono la loro posizione più Bassa e continua a premerlo per almeno 6 secondi. Quando si verificano determinati errors, esta procedura delve essere ripetuta due volte consecutivamente. Ora la scrivania è nella posizione iniziale.

Istruzioni per l'initializzazione:

Fase 1. Tieni premuto il pulsante con la freccia rivolta verso il basso per alcuni secondi fino a quando la scrivania raggiunge la posizione più Bassa.
Fase 2. Tieni premuto il pulsante con la freccia rivolta versus il basso ✓ una seconda volta dato a quando sul display viene visualizzato "RST".
Fase 3. Tieni premuto il pulsante con la freccia rivolta verso il basso una terza volta forn a quando la scrivania si sposta leggermente verso il basso. La scrivania è pronta per l'utilizzo quando si fermà e sul display viene visualizzato "72".

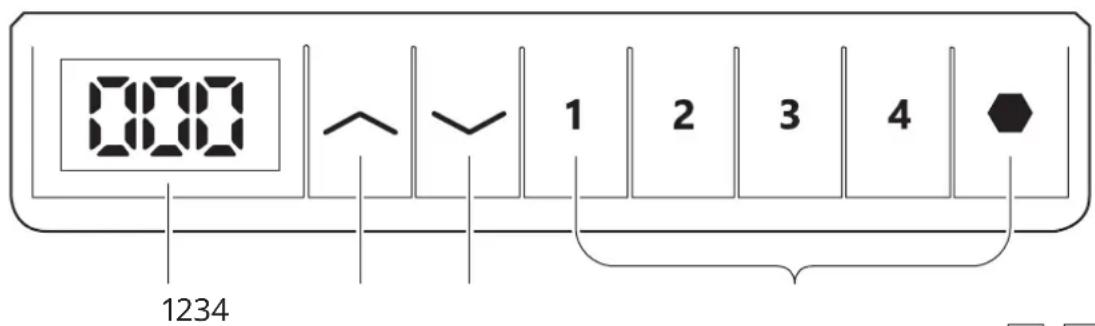

Controller per la regolazione dell'altezza

1. Display a LED: premi un tasto qualiasi una volta per attivare il display a LED.
2. Pulsante su (freccia rivolta verso l'alto) : tieni premuto per alzare la scrivania.
3. Pulsante giu (freccia rivolta verso il basso) : tieni premuto per abbassare la scrivania.

4.Impostazione di memoria: 1234

Per salvare l'impostazione corrente dell'altezza: premi il pulsante ; sul display verrà visualizzato "S-," quando premi il pulsante di memoria preferito: 1, 2, 3, 4. In quello modo l'altezza verrà associata al numero scelto.
Se, ad esempio, premi 1, sul display verrà migliorato "S-1" e così via.
Pulsante di memoria: 1, 2, 3, 4

Nota:

Il movimento della scrivania più essere ferrato in qualsiasi momento premendo un pulsante qualsiasi.

Le impostazioni dell'altezza verranno mantenableanche in caso di interruzione dell'alimentazione elettrica alla scrivania.

Procesodi reset:

Fase 1: tieni premuto il pulsante con la freccia rivolta verso il basso per alcuni segondi fino a quando il ravolo raggiunge la sua posizione più Bassa.

Fase 2: tiani premuto il pulsante con la freccia rivolta verso il basso ✓ una seconda volta fino a quando sul display viene visualizzato "RST".

Fase 3: tieni premuto il pulsante con la freccia rivolta verso il basso una terza volta fino a quando il ravolo si abbassa lentamente. La scrivania è pronta per essere utilizzata quando il ravolo si ferma e sul display viene visualizzato "72".

Blocco/sblocco del regolatore:

Blocco del regolatore: tieni premuto il symbolo per 10 secondi fino a quando sul display viene visualizzato "LOC".

Sblocco del regolatore: tieni premuto il symbolo per 10 secondi fino a quando sul display viene visualizzata l'altezza effettiva del ravolo.

Impostazione del limite più alto/più basso

1. Per salvare l'altezza corrente come limite più alto:

Passaggio 1: premi il pulsante il display visualizzera "S".

Passaggio 2: premi il pulsante con la freccia rivolta verso l'alto fino a quando il display non lampeggia.

Passaggio 3: premi di nuovo il pulsante l'impostazione del limite più alto è completata quando il display visualizza "999".

Istruzioni sui codici di erre

1. Salvare l'altezza corrente come limite piu basso:

Passaggio 1: premi il pulsante il display visualizzera "S-".

Passaggio 2: premi il pulsante con la freccia rivolta verso il basso ✓ fino a quando il display non lampeggia.

Passaggio 3: premi di nuovo il pulsante l'impostazione del limite più basso è completata quando il display visualizza "000".

3. Per annullare i limiti:

Passaggio 1: premi il pulsante il display visualizzera "S-".

Passaggio 2: premi di nuovo il pulsante l'impostazione del limite viene annullata/rimossa quando il display visualizza "555".

Regolazione dell'altezza minima

1. Segui il processo RESET e passa alla schermata di reset, che visualizza RST.
2. Premi per 5 secondi; la schermata visualiza l'altezza e lampeggia.
3. Quindi, premi o per regolare l'altezza in base alle tue esigenze e attendi per 5 secondi; quando la schermata visualizza RST, la regolazione è avvenida correttamente.

Codice di erre Motivo Soluzione
E01 E02	Protezione da sovratensione/cortocircuito	Innanzutto, rimuovi il carico inccesso sulla scrivania. Quindi, leggi le istruzioni per il reset/l'inizializzazione.
E07 E08	Errore di circuitto aperto della linea dei motori	Innanzutto, assicurati che tutti i cavi siano collegati correttamente. Quindi, leggi le istruzioni per il reset/l'inizializzazione.
E13	Protezione da sovratensione/cortocircuito	Vedi le istruzioni per il reset/l'inizializzazione.
H01 Surriscaldame	nto Scollega alla presa a muro e ricollega oppure attendi 18 minutì	per consentire ai motori di raffreddarsi prima di utilizzarli di nuovo.
RST Interruzione della tensione Vedi le istruzioni per il reset/l'inizializzazione.
888/000 Errore del regolatore Contatta il Servizio Clienti IKEA.

Il simbolo che raffigura un bidone con rotelle barrato da una croce indica che l'articolo delve essere smalitto separatamente rispetto ai rifiuti domestici. L'articolo delve essere conferito per il riciclaggio in conformità alle normative ambientali locali per lo smaltimento dei rifiuti. Lo smaltimento separators degli articoli contrassegnati rispetto ai rifiuti domestici consente di diminuire il volume di rifiuti destinatoagli incineratori o alle discariche e di ridurre al minimo I'eventuale impatto negativo sulla salute umana e sull'ambiente. Per ulteriori informazioni, contatta il loro negazio IKEA.
