MANUALE UTENTE TB3HDMIDOCKPD i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.pro/it. In caso di problemi rivolgersi al supporto tecnico: [e-mail]

• 1 porta Thunderbolt™ 3 per il collegamento a dispositivi Thunderbolt 3/4, USB4 o USB-C*.
• Tecnologia della docking station: Thunderbolt™ 3
  • Erogazione di potenza: 60 W
  • 1 porta Thunderbolt™3

- Trasferimento dati*

- Porta video*

• Porte video:
  o 1x HDMI
• Risoluzione

Thunderbolt™ 3/4:

• 1 monitor - 1x HDMI → fino a 4K/60Hz
• 1 monitor - 1x TB3 → fino a 8K/30Hz**
• 1 monitor - 1x TB3 → fino a 5K/60Hz
• 2 monitor - 1x HDMI + 1x TB3 → fino a 2x 4K/60Hz
• 2 monitor - 1x HDMI + 1x TB3 → fino a 2x QHD/144Hz
• USB-C* (modalità DP Alt):

- 1 monitor - 1x HDMI → fino a 4K/30Hz

• Compatible con G-Sync/Freesync, HDR 400 - 1000 solo tramite uscita Thunderbolt™3
• 2x USB-A 3.2 Gen 1 con supporto per la ricarica rapida (B.C 1.2)
• 3x USB-A 3.2 Gen 2 con supporto per la ricarica rapida (B.C 1.2)
  • 1x porta Ethernet GLAN RJ-45 (Realtek RTL8153)
• 1x slot SD
• 1x slot microSD
  • 1 connettore audio combo da 3,5 mm
  • Supporto per il lucchetto di Kensington
  • Cavo Thunderbolt 3 (70 cm)
• Dimensioni del prodotto: 198 x 98 x 22 mm
• Peso del prodotto: 340 g
• Dimensioni della confezione: 260 x 130 x 80 mm
• Peso della confezione: 1242 g

* Quando è collegato a un computer portatile con una porta USB-C/USB4, la velocità di trasferimento dei dati sulla porta Thunderbolt™ 3 scende alla velocità USB 2.0 e il video non è attivo attraverso questa porta.

** La risoluzione 8K deve essere supportata da un laptop o tablet collegato.

Quick Start / TB3HDMIDOCKPD/ Italiano Quick Start / TB3HDMIDOCKPD / Italiano

Avviso importante sulla risoluzione 8K: Il dock supporta una risoluzione fino a 8K (7680x4320/30Hz), ma questa risoluzione può essere impostata solo se il portatile la supporta - USB4/ Thunderbolt™ 3 / Thunderbolt™ 4 devono supportare DisplayPort 1.4.

Contenuto della confezione

• Prodotto
- Adattatore di alimentazione (cavo CC 160 cm, cavo di alimentazione 170 cm)
• Cavo di connessione ThunderboltTM 3 (70 cm)
• Cavo da USB-C a DP
- Manuale

DESCRIZIONE

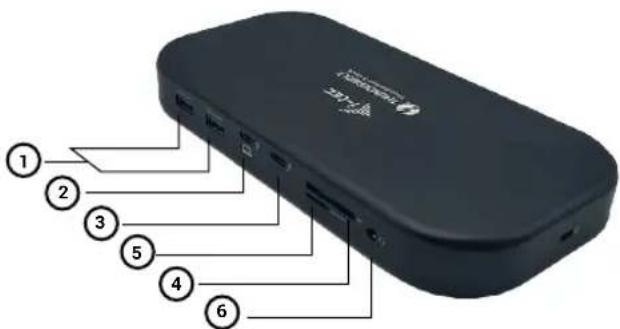

Pannello frontale:

1. 2 porte USB 3.2 Gen. 2 con supporto per la ricarica rapida (BC 1.2)
2. 1 porta Thunderbolt™ 3 per il collegamento a dispositivi Thunderbolt 3/4, USB4 o USB-C*.
3. 1 porta Thunderbolt™3
4. SD
5. slot microSD
6. Connettore audio combo da 3,5 mm

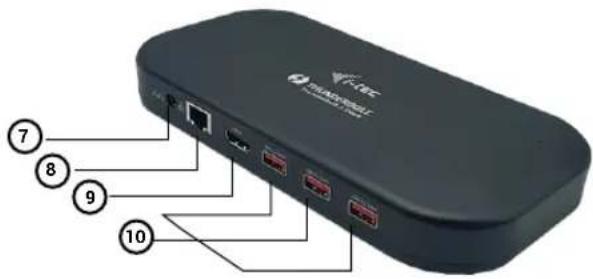

Pannello posteriore:

1. 1x ingresso di alimentazione (24V/5,6A)
2. 1 porta Ethernet GLAN RJ-45 (Realtek RTL8153) - supporta 10/100/1000 Mbps
3. Porta HDMI 2.1
4. 3x USB-A 3.2 Gen 2 con supporto per la ricarica rapida (B.C 1.2)

REQUISITI DI SISTEMA

Requisiti hardware:

- Dispositivi con una porta Thunderbolt™3/4, USB4 o USB-C* libera.

Requisiti per la funzione Power Delivery:

- Dispositivi con una porta Thunderbolt™3/4, USB4 o USB-C* libera con supporto "Power Delivery".

Requisiti di uscita video:

• Dispositivi con una porta Thunderbolt™3/4, USB4 o USB-C* libera.
• Per utilizzare frequenze di aggiornamento superiori a 60 Hz, è necessario un monitor che supporti queste frequenze di aggiornamento.
• Per utilizzare HDR, G-Sync/Freesync, il monitor e la scheda grafica devono supportare queste tecnologie.

Sistema operativo:

OS: Windows 10/11, macOS, iPadOS e Linux con gli ultimi aggiornamenti.

Quick Start / TB3HDMIDOCKPD/ Italiano Quick Start / TB3HDMIDOCKPD / Italiano

INSTALLAZIONE DEI DRIVER

La docking station può essere collegata direttamente, i driver sono inclusi nel sistema operativo.

Per Windows 10, assicurarsi di aver installato sul computer i driver Thunderbolt™ 3 più recenti, forniti dal produttore del portatile.

In Windows, la porta LAN appare in Start → Pannello di controllo (Visualizza icone piccole) → Gestione periferiche → Adattatori di rete come "Realtek RTL8153". Le porte audio si trovano in Start → Pannello di controllo (visualizzazione delle icone piccole) → Gestione periferiche → Controller audio, video e giochi come "Dispositivo audio avanzato USB" e/o in base al monitor collegato (ad es. nella Fig. "LG Ultra HD (Intel® Display Audio)").

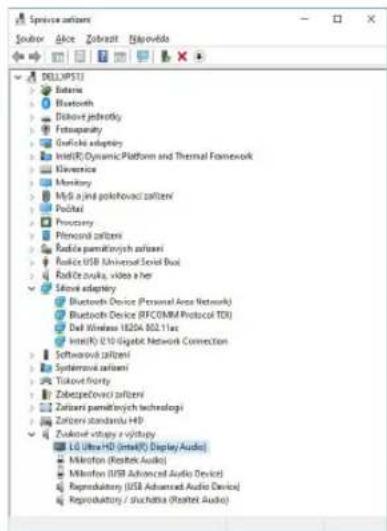

Visualizzare le porte LAN e audio in Gestione dispositivi

INSTALLAZIONE DELL'HARDWARE (COLLEGAMENTO DELLA DOCKING STATION AL LAPTOP/TABLET)

Accendere il portatile/tablet e collegare l'adattatore di alimentazione alla docking station. Collegare l'adattatore di alimentazione della docking station a una rete elettrica da 110 V / 230 V CA.

Inserite il cavo Thunderbolt™ 3 nella porta Thunderbolt™ 3 sul pannello anteriore del dock.

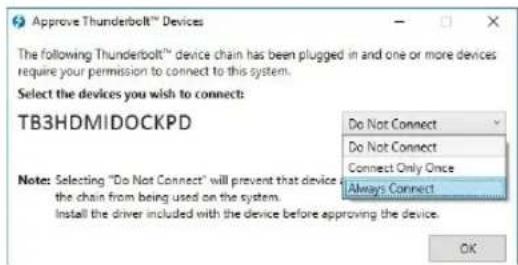

Collegare l'altra estremità a una porta Thunderbolt™ 3/4 o USB-C* libera del laptop/tablet. Abilitare un nuovo dispositivo Thunderbolt™ 3 in Windows OS - vedere l'immagine

Abilitazione dei nuovi dispositivi Thunderbolt™ 3 in Linux. Deve essere visualizzato con la descrizione Abilitato

Viene quindi avviata l'installazione automatica delle porte su ciascun sistema. Al termine dell'installazione, si consiglia di riavviare il portatile/tablet.

Quick Start / TB3HDMIDOCKPD/ Italiano Quick Start / TB3HDMIDOCKPD / Italiano

COLLEGAMENTO MONITOR HDMI / DP

Utilizzare HDMI / Thunderbolt™ 3 per collegare il monitor al dock (per l'HDMI, si consiglia un cavo versione 2.0 o superiore). Durante l'installazione del monitor aggiuntivo, il monitor del laptop/tablet potrebbe sfarfallare, una condizione standard. Il dock supporta il collegamento di un massimo di due monitor. Interfaccia grafica: 1x HDMI e Thunderbolt™ 3. Risoluzione:

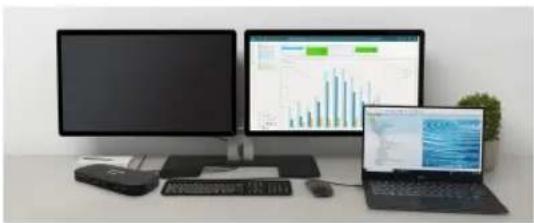

1 monitor collegato tramite porta Thunderbolt™3
- risoluzione fino a 8K 7680x4320/30Hz
La risoluzione 8K è supportata solo se il connettore Thunderbolt™
del computer portatile supporta la DisplayPort 1.4.

1 monitor collegato tramite porta HDMI - risoluzione fino a 4K 3840x2160/60Hz

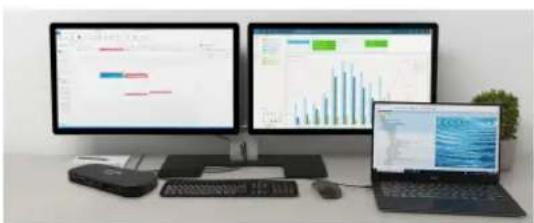

2 monitor collegati contemporaneamente 1x porta Thunderbolt™3 e 1x HDMI, Risoluzione max. 4K 4096x2160@60Hz
La risoluzione video e la frequenza di ripetizione dipendono dalle capacità del PC/NB host.

UTILIZZO DELLA DOCKING STATION IN OS WINDOWS

1. Fare clic con il tasto destro del mouse su un punto qualsiasi della schermata libera e selezionare Visualizza impostazioni.

Visualizza Ordine per Aggiome Inoulla Inoulla collegamento Annulia Copia Ctrl+Z Proprietà grafiche... Nuevo Impostazioni schermo Personalizza

1. Vengono quindi visualizzate le impostazioni di Risoluzione dello schermo di Windows.

Risoluzione del display in Windows 10

A questo punto è possibile effettuare le impostazioni di Estensione e Specchio/Duplicazione:

• Modalità di estensione: sullo schermo, selezionare Monitor multipli → Estendi questa vista → OK.
• Modalità specchio / duplicazione: sullo schermo, selezionare Più monitor →Duplica questa vista → OK.

Quick Start / TB3HDMIDOCKPD/ Italiano Quick Start / TB3HDMIDOCKPD / Italiano

Selezionare la casella "Imposta questo monitor come principale" per selezionare il monitor aggiuntivo come monitor principale.

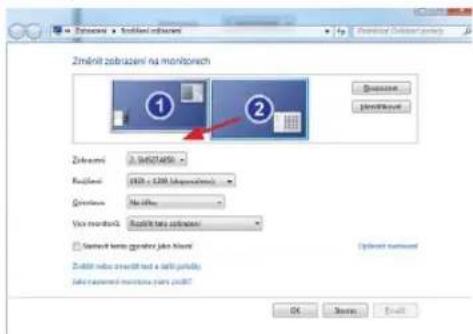

Fare clic e trascinare il secondo monitor per posizionarlo rispetto al monitor originale sul portatile/tablet, come necessario.

Posizionamento di un monitor aggiuntivo rispetto al monitor del laptop/tablet originale

Modalità standby/ibernazione e porta video - dopo aver attivato il portatile/tablet dalla modalità standby/ibernazione, viene visualizzato il monitor primario (originale), pertanto si consiglia di utilizzare quello integrato nel portatile/tablet come monitor primario per accedere nuovamente al sistema.

Modalità speculare - il monitor aggiuntivo è regolato dai parametri del monitor originale nel sistema, ad esempio se si imposta la modalità speculare e il monitor originale ha una risoluzione di 1920x1080, lo schermo viene trasferito al monitor aggiuntivo con una risoluzione massima di 1920x1080, anche se si imposta una risoluzione superiore.

È inoltre possibile controllare facilmente i monitor utilizzando l'opzione della tastiera "Windows" + P.

PROBETTA Solo schermo PC Duplica Estendi Solo secondo schermo

Controllare il monitor in Windows 10

UTILIZZO DI DOCKING STATION IN MAC OS

Quando si collega il monitor, lo schermo del Mac sfarfalla, una condizione standard. Una volta stabilizzato, è possibile effettuare le regolazioni qui: Preferenze di sistema-Monitor:

Nella scheda Layout e nella modalità predefinita (Espandi), fare clic e trascinare il nuovo monitor come necessario rispetto al monitor del Mac. Selezionando Mirror Monitors si cambia la modalità in Mirror (la risoluzione dei monitor si adatta automaticamente ai loro parametri, impostando la massima risoluzione possibile su entrambi i monitor). Deselezionare Monitor specchio per ripristinare la modalità Espandi.

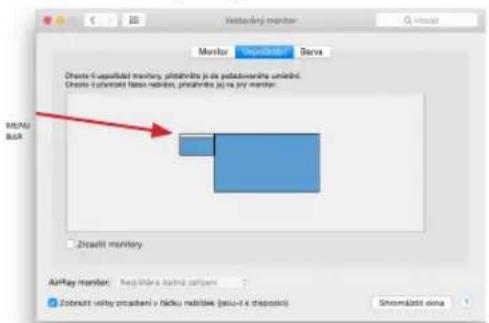

Modalità di estensione: La freccia indica la possibilità di posizionare il monitor collegato rispetto al monitor Mac.

Modalità di estensione: In questa modalità, è possibile selezionare il monitor principale trascinando la barra dei menu.

Modalità specchio: può essere utilizzata solo se offerta da Mac.

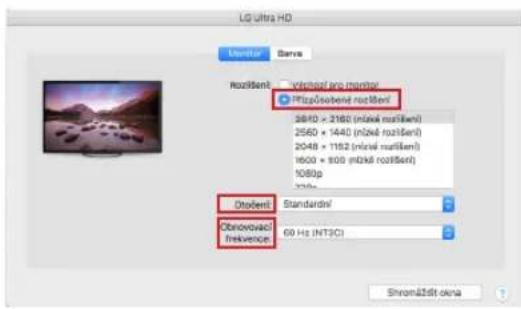

Selezionando Riunisci Windows, è possibile scegliere le impostazioni per il monitor corrispondente: Risoluzione personalizzata (offre le risoluzioni utilizzabili), Rotazione (Standard, 90°, 180° e 270°) e Frequenza di aggiornamento (se offerta). A seconda del monitor utilizzato, sono disponibili le seguenti impostazioni:

LG Ultra HD Monitor Serve Rozifikent vinklava/any monitor Pfzg/Grzewski rozlikent 3810 x 2160 (mlzak rozlikent) 2560 x 1440 (mlzak rozlikent) 2048 x 1152 (mlzak rozlikent) 1500 x 900 (mlzak rozlikent) 1080p Otsident Standardni Obstovskii frekvence 60 Hz (INT3CI) Shromäštit okina

Variante di visualizzazione 1

Quick Start / TB3HDMIDOCKPD/ Italiano Quick Start / TB3HDMIDOCKPD / Italiano

In modalità Personalizzata, fare clic sull'icona desiderata;

la risoluzione sarà descritta sotto lo schermo.

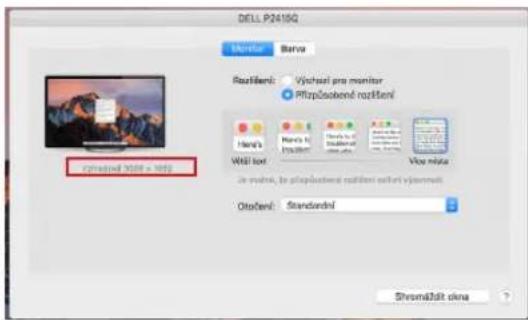

(qui visivamente 3008x1692 = 4K@30Hz)

Modalità di visualizzazione chiusa - Lavorare su un monitor esterno collegato quando il monitor del Mac è inclinato è possibile solo quando il Mac è acceso e il mouse e la tastiera sono collegati. Maggiori informazioni qui: https://support.apple.com/cs-cz/HT201834

La maggior parte dei problemi di aggiornamento dello schermo su un monitor collegato dopo aver messo a riposo il Mac, dopo aver utilizzato un salvaschermo, dopo aver riavviato il Mac, dopo aver spento/acceso il Mac può essere risolta scollegando il cavo dock Thunderbolt™ 3 dalla porta Thunderbolt™ 3 del Mac e ricollegandolo dopo circa 10 secondi. Successivamente, attendere che tutte le periferiche finiscano di collegarsi.

FUNZIONALITÀ ADDIZIONALI DELLA DOCKING STATION su Windows e macOS

Connessione LAN - La porta GLAN RJ-45 si collega al router/switch/hub e a Internet, supporta velocità di 10/100/1000 Mbps.

Collegamento dei dispositivi USB - Dopo aver collegato i dispositivi USB alla porta USB 3.0 della docking station (HDD esterno USB, tastiera USB, mouse USB, Hub USB, adattatore grafico USB), questi dispositivi vengono utilizzati nel modo standard. I dispositivi USB-C, ad esempio HDD esterni, unità flash, schede grafiche, possono essere collegati tramite la porta Thunderbolt ^™ 3.

Ricarica - La docking station supporta la ricarica dei dispositivi mobili USB collegati, come smartphone, lettori di e-book, lettori multimediali, navigatori e tablet. È sufficiente collegare il dispositivo da caricare con il cavo originale alla porta USB della docking station.

Ricarica Power Delivery - il dock supporta Power Delivery sulla porta Thunderbolt™ 3 designata. Power Delivery è supportato da Profile 5, ovvero max 60W.

Audio in Windows

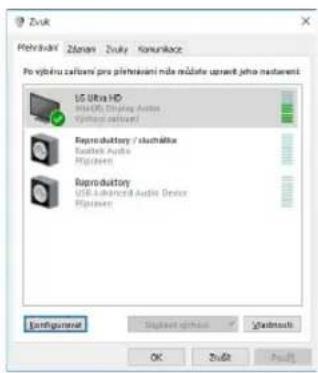

Per impostazione predefinita, l'uscita audio passa automaticamente alla docking station collegata. È possibile verificare o impostare l'uscita audio predefinita in Pannello di controllo-Suono

Qui è necessario impostare/verificare il dispositivo di uscita audio per l'ascolto tramite l'uscita grafica: Preferenze di sistema - Uscita audio - Impostare Dispositivo audio avanzato USB.

I dispositivi di uscita audio per le cuffie e il monitor possono essere selezionati in Open-Applications-Utilities-Audio MIDI.app - fare clic su “+” in basso a sinistra - Create Multi Output Device e selezionare le uscite desiderate dalle opzioni di Multi Output Device.

Nota: la maggior parte dei problemi relativi al dock e alle periferiche collegate può essere risolta scollegando il cavo Thunderbolt™ 3 del dock dalla porta Thunderbolt™ 3 del laptop/tablet/Mac e ricollegandolo dopo circa 10 secondi.

ISTRUZIONI DI SICUREZZA PER L'UTILIZZO DELLA DOCKING STATION

• Non esporre a temperature e umidità estreme.
• Utilizzare il dispositivo su tappetini piatti per evitare di scivolare e cadere a terra.
• Conservare i driver e il manuale per un uso successivo.

In collaborazione con il servizio di assistenza:

• Verificare la funzionalità dopo la caduta in acqua o a terra.
• Verificare la funzionalità quando il coperchio è incrinato.
• Lamentarsi perché il dispositivo non funziona secondo il manuale.

DOMANDE FREQUENTI

Disponibile sul nostro sito web www-i-tec.cz alla voce "FAQ" per questo prodotto
