WL 380 - Torcia 4K5 - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Torcia ricaricabile a LED
Marca	4K5
Modello	WL 380
Dimensioni	51 x 123 x 34 mm
Peso totale	180 g (batteria inclusa)
Alimentazione	Batteria Li-ion 3,7V / 2,6 Ah, ricarica tramite USB-C
Tempo di ricarica	Circa 4 ore
Autonomia in modalità Flood (Bassa/Media/Alta)	102 h / 10 h / 6 h
Autonomia in modalità Spot (Bassa/Alta)	35 h / 7 h
Flusso luminoso Flood (Basso/Medio/Alto)	12 lm / 160 lm / 380 lm
Flusso luminoso Spot (Basso/Alto)	60 lm / 280 lm
Portata luminosa	100 metri
Indice di resa cromatica (IRC/CRI)	> 80
Tipo di LED	LED ad alta potenza
Protezione	IPX5 (resistente agli spruzzi d'acqua)
Gruppo di rischio fotobiologico	RG 1 (rischio basso)
Temperatura di funzionamento	-10°C a 40°C
Funzioni	3 livelli di illuminazione Flood, 2 livelli di illuminazione Spot, testa orientabile a 180°, magneti sul supporto di sospensione
Commutazione delle modalità	Pressione breve per cambiare livello, pressione lunga (1 s) per passare tra Flood e Spot
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi. Rimuovere la batteria per conservazione prolungata.
Sicurezza	Non guardare la sorgente luminosa. Tenere i magneti ad almeno 30 cm da impianti medici. Non esporre a calore o fuoco.
Ricambi e riparabilità	Non disponibile (apparecchio non smontabile)
Garanzia	Conforme alle direttive UE e GB
Informazioni generali	Manuale completo disponibile su www.4K5tools.com

Domande frequenti - WL 380 4K5

Come accendere e spegnere la torcia WL 380 ?

Premere il pulsante di comando per accendere la torcia. Una pressione breve consente di cambiare il livello di illuminazione. Per spegnere, tenere premuto il pulsante fino allo spegnimento.

Come passare tra le modalità Flood e Spot ?

Tenere premuto il pulsante di comando per circa un secondo per passare dalla modalità Flood (illuminazione ampia) alla modalità Spot (illuminazione puntuale) e viceversa.

Come caricare la torcia ?

Utilizzare il cavo USB-C fornito (o un cavo USB-C standard) e un adattatore di rete. Collegare il cavo all'ingresso USB-C della torcia e a una fonte di alimentazione. La ricarica completa richiede circa 4 ore. L'indicatore luminoso lampeggia durante la ricarica e si spegne o rimane fisso una volta completata.

Posso utilizzare la torcia mentre si carica ?

Sì, la batteria può essere caricata durante l'uso della torcia.

Qual è l'autonomia della batteria ?

L'autonomia dipende dalla modalità scelta: in modalità Flood Bassa (12 lm): circa 102 h, Flood Media (160 lm): 10 h, Flood Alta (380 lm): 6 h. In modalità Spot Bassa (60 lm): 35 h, Spot Alta (280 lm): 7 h.

La torcia è impermeabile ?

Sì, possiede un indice di protezione IPX5, che significa che resiste agli spruzzi d'acqua. Non è progettata per essere immersa.

Come fissare la torcia su una superficie metallica ?

Il supporto di sospensione è dotato di magneti potenti. Basta posizionare la torcia contro una superficie metallica per fissarla magneticamente. Attenzione ai campi magnetici: mantenere una distanza di almeno 30 cm da impianti medici e dispositivi sensibili.

La batteria è sostituibile ?

La batteria è integrata e non è progettata per essere sostituita dall'utente. A fine vita, l'apparecchio deve essere riciclato secondo la normativa RAEE.

Qual è la portata massima della torcia ?

La portata luminosa dichiarata è di 100 metri, misurata in condizioni ottimali.

Cosa fare se la torcia non si accende più ?

Verificare prima che la batteria sia carica. Collegare il cavo USB-C e attendere qualche minuto. Se l'indicatore non si accende, provare un altro cavo o adattatore. Se il problema persiste, contattare il servizio post-vendita tramite www.4K5tools.com.

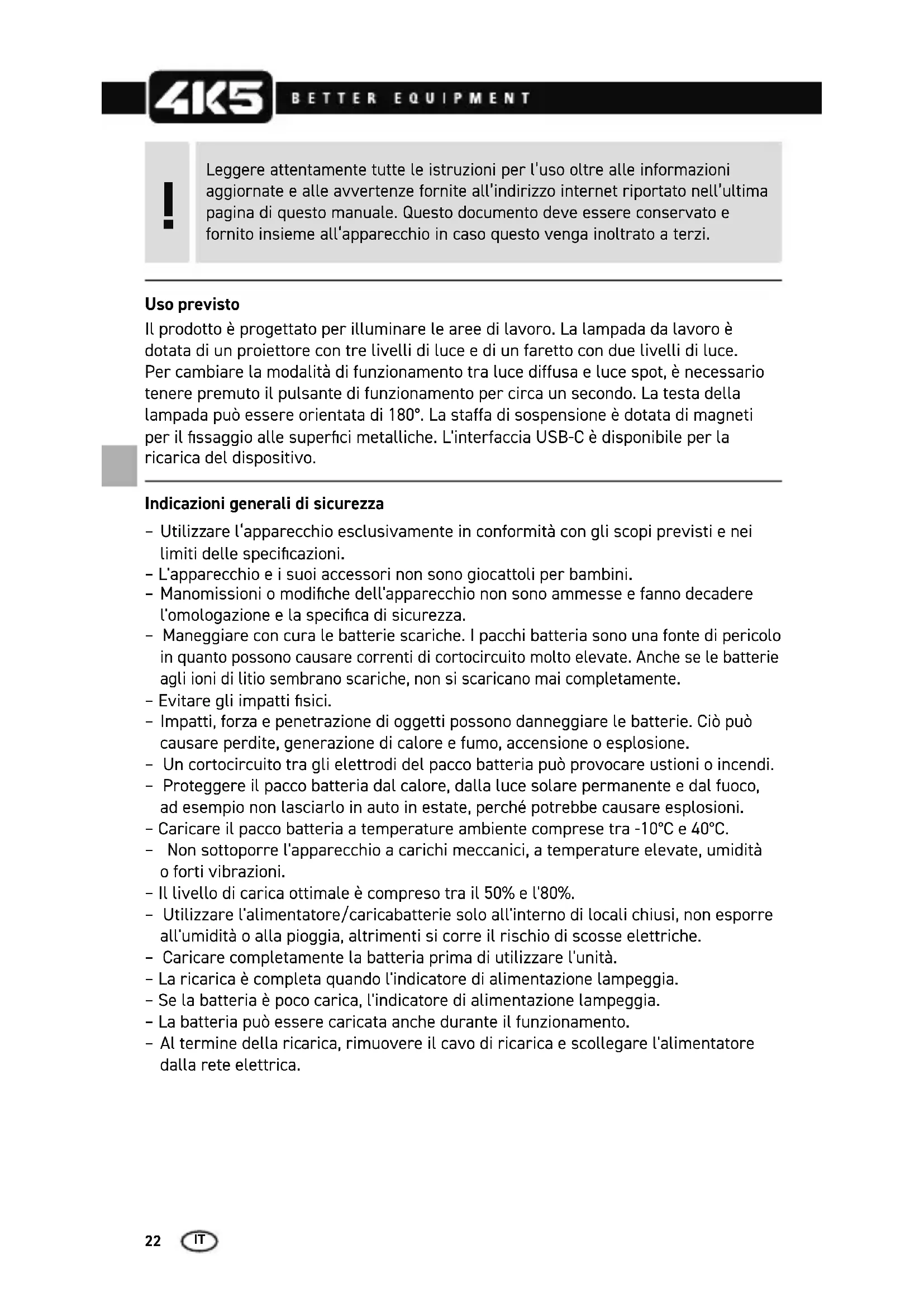

MANUALE UTENTE WL 380 4K5

Leggere attentamente tutte le istruzioni per l'uso oltre alle informazioni aggiornate e alle avvertenze fornite all'indirizzo internet riportato nell'ultima pagina di questo manuale. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Uso previsto

Il prodotto è progettato per illuminare le aree di lavoro. La lampada da lavoro è dotata di un proiettore con tre livelli di luce e di un faretto con due livelli di luce. Per cambiare la modalità di funzionamento tra luce diffusa e luce spot, è necessario tenere premuto il pulsante di funzionamento per circa un secondo. La testa della lampada può essere orientata di 180°. La staffa di sospensione è dotata di magneti per il fissaggio alle superfici metalliche. L'interfaccia USB-C è disponibile per la ricarica del dispositivo.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• L'apparecchio e i suoi accessori non sono giocattoli per bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Maneggiare con cura le batterie scariche. I pacchi batteria sono una fonte di pericolo in quanto possono causare correnti di cortocircuito molto elevate. Anche se le batterie agli ioni di litio sembrano scariche, non si scaricano mai completamente.
• Evitare gli impatti fisici.
• Impatti, forza e penetrazione di oggetti possono danneggiare le batterie. Ciò può causare perdite, generazione di calore e fumo, accensione o esplosione.
• Un cortocircuito tra gli elettrodi del pacco batteria può provocare ustioni o incendi.
• Proteggere il pacco batteria dal calore, dalla luce solare permanente e dal fuoco, ad esempio non lasciarlo in auto in estate, perché potrebbe causare esplosioni.
• Caricare il pacco batteria a temperature ambiente comprese tra -10°C e 40°C.
• Non sottoporre l'apparecchio a carichi meccanici, a temperature elevate, umidità o forti vibrazioni.
• Il livello di carica ottimale è compreso tra il 50% e l'80%.
• Utilizzare l'alimentatore/caricabatterie solo all'interno di locali chiusi, non esporre all'umidità o alla pioggia, altrimenti si corre il rischio di scosse elettriche.
• Caricare completamente la batteria prima di utilizzare l'unità.
• La ricarica è completa quando l'indicatore di alimentazione lampeggia.
• Se la batteria è poco carica, l'indicatore di alimentazione lampeggia.
• La batteria può essere caricata anche durante il funzionamento.
• Al termine della ricarica, rimuovere il cavo di ricarica e scollegare l'alimentatore dalla rete elettrica.

Indicazioni di sicurezza

Pericoli causati da forti campi magnetici

• Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi meccanici, meccanica fine, dischi fissi).
• Per quel che riguarda l'effetto di forti campi magnetici sulle persone, vanno rispettate le rispettive disposizioni e direttive nazionali, come per esempio in Germania la disposizione dell'associazione di categoria BGV B11 §14 „Campi elettromagnetici“.
• Pe evitare disturbi, tenere i magneti sempre a una distanza di almeno 30 cm dai rispettivi impianti e apparecchi.

Indicazioni di sicurezza

Gestione delle interferenze elettromagnetiche

• Questo apparecchio rispetta le disposizioni e i valori limite per la sicurezza e la compatibilità elettromagnetica ai sensi delle direttive 2014/35/UE (bassa tensione / LVD) e 2014/30/UE (compatibilità elettromagnetica / EMC).
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

• Non guardare la sorgente di radiazioni.
• Effetti ottici temporaneamente irritanti (ad es. abbagliamento), (ad es. abbagliamento, cecità da flash, postumi di immagini, alterazione della visione dei colori) non possono essere completamente esclusi. soprattutto a bassa luminosità ambientale.
• L'unità funziona con sorgenti luminose del gruppo di rischio RG 1 (rischio basso). secondo gli standard validi per la sicurezza fotobiologica.
• La sorgente luminosa non rappresenta un pericolo se utilizzata come previsto.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 22W51)

Luminosità FloodLow / Medium / High	12 / 160 / 380 lm
Durata della luce FloodLow / Medium / High	circa 102 / 10 / 6 ore
Luminosità SpotLow / High	60 / 280 lm
Durata della luce SpotLow / High	circa 35 / 7 ore
Portata luminosa 100 m
Valore CRI > 80
Chip del LED High power LED
Sicurezza fotobiologica	Gruppo di rischio 1 (DIN EN 62471)
Tipo di protezione IP X5
Collegamenti USB di tipo C
Alimentazione	Gruppo batterie agli ioni di litio da 3,7V / 2,6Ah
Durata ricarica	circa 4 ore
Condizioni di lavoro -10° ... 40°C
Dimensioni	51 x 123 x 34 mm
Peso complessivo	180 g (incl. batterie)

Disposizioni valide in UE e Regno unito e smaltimento

Questo apparecchio è conforme a tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.

Per ulteriori informazioni e indicazioni di sicurezza: www.4K5tools.com

Per batterie primarie e secondarie al litio e altre batterie ad alte prestazioni Smaltire solo batterie completamente scariche. Se le batterie non sono completamente scariche, prendere provvedimenti atti ad evitare un corto circuito (p.e. isolare gli elettrodi).

Indicazioni di trasporto di prodotti con batterie al litio La batteria è montata e verificata ai sensi dell'attuale manuale delle Nazioni Unite 38.3. È protetta efficaciemente dai rischi di sovrapressione, corto circuito, rottura violenta e riflusso di corrente. Per le rispettive indicazioni relative alle batterie fare riferimento alle istruzioni per l'uso. Se non sono presenti avvertenze di sicurezza, l'energia e la quantità di litio sono inferiori ai limiti attuali. In tal caso non si applicano le normative internazionali sulle sostanze pericolose né alla batteria singola, né alla batteria installata nell'apparecchio. Il trasporto di più accumula-tori rende essenziale l'osservanza delle normative sulle sostanze pericolose; attenersi alle particolari condizioni in merito (p.e. per l'imballo).

Indicazioni di smaltimento Gli apparecchi elettrici, i dispositivi meccanici, le batterie, gli accessori e gli imballaggi devono essere smaltiti in modo tale da assicurare il loro riciclo ecocompatibile e il recupero di preziose materie prime. Informarsi presso gli enti locali sui centri di raccolta per lo smaltimento e rispettare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Per i Paesi della UE Non smaltire gli apparecchi elettrici con i rifiuti domestici. La direttiva europea sulle apparecchiature elettriche ed elettroniche usate prevede il loro smaltimento separato e il loro inserimento nei processi di riciclo ecocompatibile. Gli apparecchi elettrici sono contrassegnati da un simbolo rappresentante un bidone dei rifiuti sbarrato con una 5. Rimuovere le batterie dall'apparecchio e smaltirle separatamente (non con i comuni rifiuti domestici).

!
