YT-85200 - Tosaerba Yato - Manuale utente e istruzioni gratuiti

MANUALE UTENTE YT-85200 Yato

UA ENEKTPNUHA KOCAPKA

LT ELEKTRINE VEJAPJOVE

LV ELEKRISKA PLAUJMSINA

CZ ELEKTRICKA SEKAČKA

SK ELEKTRICKÁ KOSACKA

H ELEKTROMOS FUNYIRO-GEP

RO COSITOARE ELECTRICA PENTRU IARBA

E CONTRACESPED

F TONDEUSE A GAZON ÉLECTRIQUE

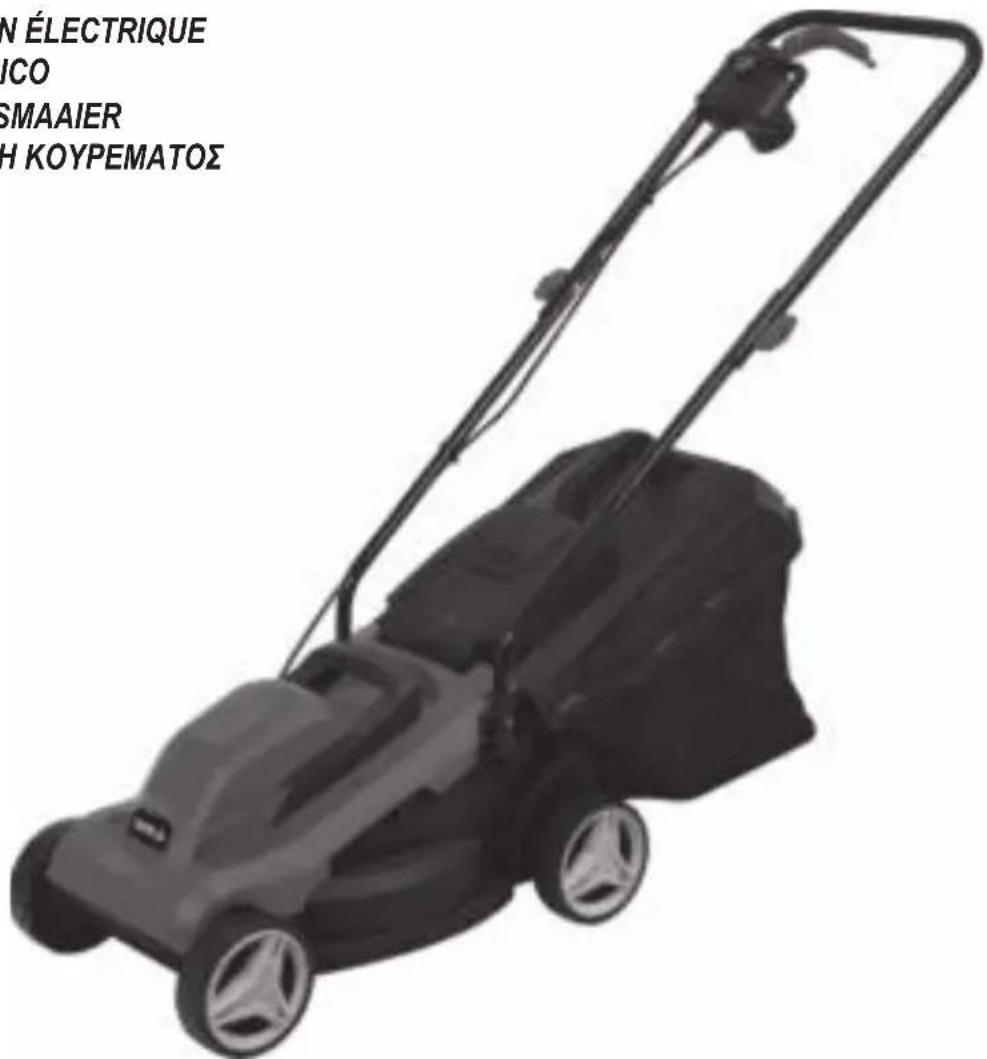

I RASAERBA ELETTRICO

NL ELEKTRISCHE GRASMAIER

GR HAEKTPIKH MHXANH KOYPEMATOS

CE

Année de fabrication: Anno di produzione: Bouwjaar:

'Etos napaywns

1. protezione del motore
2. protezione della lama
3. cerchio
4. manico
5. interruptore di avviamento.
6. blocco dell'interruttore
7. regolazione dell'altezza di taglio
8. coperchio del foro di scarico
9. cestino/recipient per l'erba
10. maniglia per il trasporto

11. lama

12. motorkap

13. mesbladkap
14. wiel
15. hendel
16. schakelaar
17. schakelaarvergrendeling
18. maaihoogtehendel
19. kapuitstoortopening
    9.grasbak/grasvanger
20. draaggreep
21. mesblad

GR

Leggere il manuale d'uso

Lees de instructies

Utilizzare gli occhiali di protezione

Utilizzare i dispositivi di protezione dell'udito

Stai lontano dagli astanti

Far attenzioneagli oggetti proiettati

Tenere il cavo di alimentazione flessibile lontano dagli utensili da taglio. Prima di regolare o pulire, in caso di intrecchio di cavi o danni, spegnere il dispositivo e staccare la spina alla presa.

Non espore a precipitazioni

Attenzione: non toccare la lama rotante!

Tensione frequenza nominale

Nominale spanning en frequenta

Velocità di rotazione nominale

Larghezza massima di taglio

Max. snijbreedte

Seconda classe di sicurezza elettrica

Intretinere si depositare

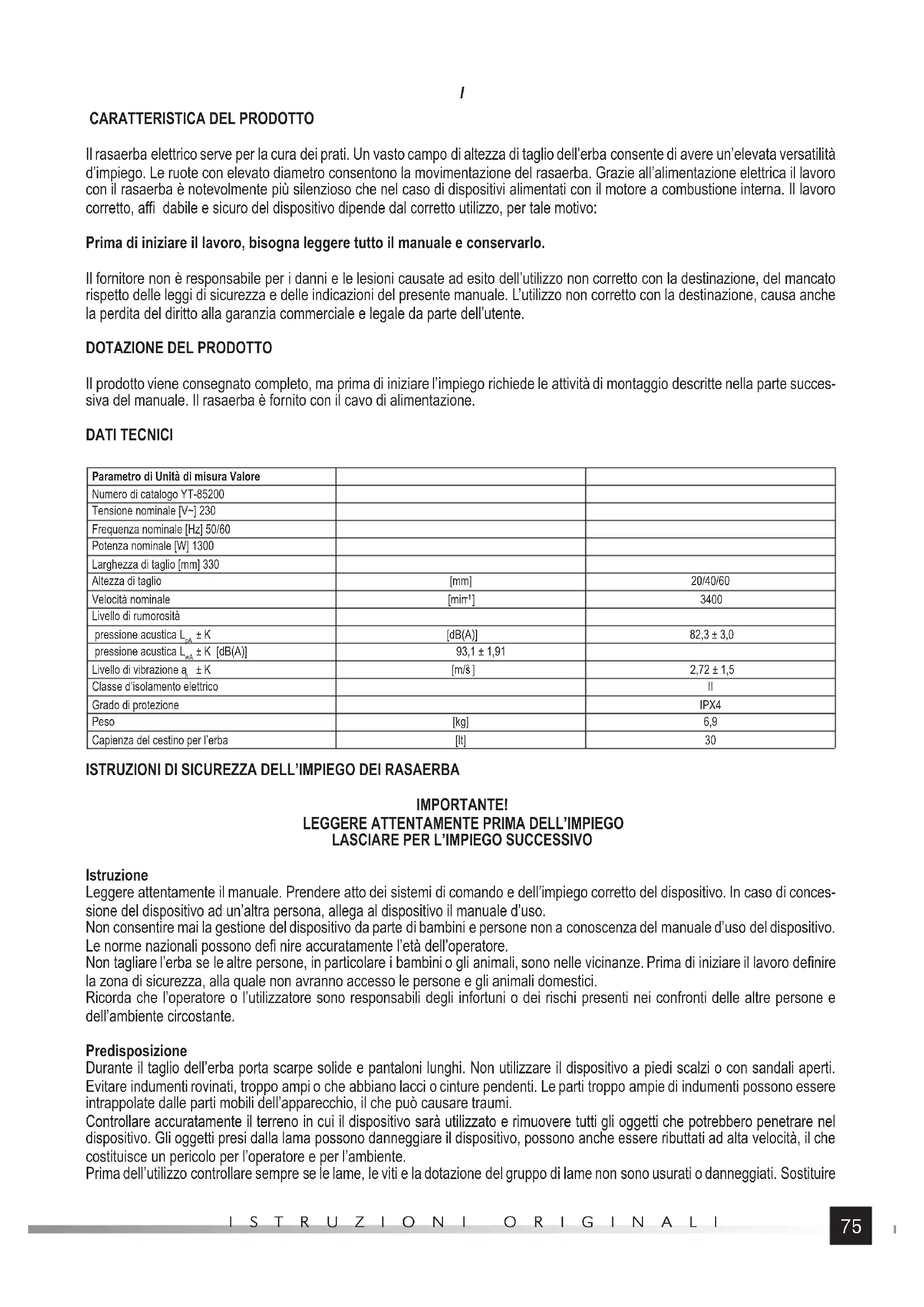

Il rasaerba elettrico serve per la cura dei prati. Un vasto Campo di altezza di taglio dell'erba consente di avere un'elevata versilità d'impeggo. Le ruote con elevato diametro consentono la movimentazione del rasaerba. Grazie all'alimentazione elettrica il lavoro con il rasaerba è notevolmente più silenzioso che nel caso di dispositivi alimentati con il motore a combustione interna. Il lavoro correto, affidabile e sicuro del dispositivo dipende dal corretto utilizzato, per tale motivo:

Prima di iniziare il lavoro, bisogna leggere tutto il manuale e conservarlo.

Il fornitore non è responsabile per i dati e le lesioni causate ad esito dell'utilizzo non corretto con la destinazione, del mancato rispetto delle leggi di sicurezza e delleindicazioni del presente manuale. L'utilizzo non corretto con la destinazione, causa anche la perdita del diritto alla garanzia commerciale e legale da parte dell'utente.

DOTAZIONDE DEL PRODOTTO

Il prodotto viene consegnato completo, ma prima di iniziare l'impiego richiede le attività di montaggio descritte nella parte successiva del manuale. Il rasaerba è fornito con il cavo di alimentazione.

DATI TECHNICI

Parametro di Unità di misura Valore
Numero di catalogo YT-85200
Tensione nominale [V~] 230
Frequenza nominale [Hz] 50/60
Potenza nominale [W] 1300
Larghezza di taglio [mm] 330
Altezza di taglio	[mm]	20/40/60
Velocità nominale	[min'1]	3400
Livello di rumorosità
pressione acustica \( L_{\text{A}} \pm K \)	[dB(A)]	82,3 ± 3,0
pressione acustica \( L_{\text{A}} \pm K \) [dB(A)]	93,1 ± 1,91
Livello di vibrazione \( a_{\text{A}} \pm K \)	[m/s]	2,72 ± 1,5
Classe d'isolamento elettrico		II
Grado di protezione		IPX4
Peso	[kg]	6,9
Capienza del cestino per l'erba	[lt]	30

ISTRUZIONI DI SICUREZZA DELL'IMPIEGO DEI RASAERBA

IMPORTANTE! LEGGERE ATTENTAMENTE PRIMA DELL'IMPIEGO LASCIARE PER L'IMPIEGO SUCCESSIVO

Istruzione

Leggere attentamente il manuale. Prendere atto dei sistemi di lavoro e dell'impiego corretto del disposativo. In caso di concessione del disposativo ad un'altra persona, alla al disposativo il manuale d'uso.

Non consentire mai la gestione del dispositivo da parte di bambini e persone non a conoscenza del manuale d'uso del dispositivo.

Le norme nazionali possono definite accuratamente l'età dell'operaatore.

Non tagliare l'erba se le autres personne, in particolare i bambini o gli animali, sono nelle vicinanzize. Prima di iniziare il lavoro definire la zona di sicurezza, alla quale non avranno accesso le persone e gli animali domestici.

Ricorda che l'operaatore o l'utilizzatore sono responsabili degli infortuni o dei rischi presenti nei confronti delle altre persone e dell'ambiente circostante.

Predisposizione

Durante il taglio dell'erba porta scarpe solide e pantaloni lunghi. Non utilizzare il dispositivo a piedi scalzi o con sandali aperti.

Evitare indumenti rovinati, troppo ampi o che abbiano lacci o cinture pendenti. Le parti troppo ampie di indumenti sono essere intrappolate delle parti mobili dell'apparecchio, il che puo causare traumi.

Controllare accuratamente il terreno in cui il dispositiivo sare applicazato e rimuovere tutti gli oggetti che potrebbero penetrare nel dispositivo. Gli oggetti presi alla lama possono danneggiare il disposito, possono essere ributtati ad alta velocità, il che costituisce un pericolo per l'operatore e per l'ambiente.

Prima dell'utilizzo controllare sempre se le lame, le viti e la dotazione del gruppo di lame non sono usurati o danneggiati. Sostituire

le parti usurate o danneggiate nei set, per mantenere l'equilibratura. Sostituire le ravole usurate o illeggibili.

Prima dell'alimentazione controllare il cavo di alimentazione e la prolunga dal punto di vista dell'usura e del danneggiamento. Qualora il cavo sa stato danneggiato durante l'impiego, scollegarlo dall'alimentazione diretta. NON TOCCARE IL CAVO PRIMA DI SCOLLEGARE L'ALIMENTAZIONE. Non utilizzato il dispositivo con il cavo danneggiato o rovinato.

Utilizzo

Rasare I'erba solamente alla luce del giorno o con buona luce artificiale. L'illuminazione non corretta dell'ambiente operativo cui cause incidenti.

Evitare di tagliare l'erba bagnata.

Assicurarsi sempre che le proprie gambe siano in posizione ferma se il terreno sia inclinato.

Camminare, non correre mai.

Rasare I'erba in obliquo, mai verso l'alto o il basso. Dominare I'apparecchio sare notevolmente più simplice.

Prestare particolare attenzione durante ilchio di direzione in pendenza.

Non tagliare sulle pendenze troppo inclinate.

Prestare particolare attenzione durante la retromarcia o il tiraggio del dispositivo verso di se.

Spegni la trazione dell'elemento/i tagliente/i, qualora il dispositove devese incinato durante la movimentazione su superfici diverse da quale in erba e qualora sua trasportato sul luogo di taglio dell'erba e indietro.

Non utilizzare il dispositivo con le protezioni o gli involucri danneggiati oppure sono il dispositivo di protezione, ad es. le protezioni in dotazione e/o i recipienti per l'erba.

Azionare il motore in modo conforme al manuale, controllando se i piedi sono lontani dall'elemento tagliente.

Non inclinare il dispositivo durante l'accensione del motore, ad eccezione della situazione in cui sia necessaria l'inclinazione durante l'avvio. In quello caso non inclinare il necessario e sollevare solamente la parte che sa lontana dall'opereatore.

Non azionare il dispositivo stando davanti al foro di scarico. Qualora il dispositivo sua destinato al funzionamento solamente con i!.recipienti per l'erba, bisogna sempre montare correttamente il recipiente prima di iniziare il lavoro.

Non tenere le mani ne i piedi vicinoagli organi rotanti. Prestare attenzione affinché il foro di scarico non sia mai otturato. Bisogna sempre controllare il livello di riempimento del recipiente per l'erba, evitare il sovraccarico del recipiente.

Non sollevare ne movimentare il dispositivo con motore acceso.

Spagnere il dispositivo ed estrarre la spina dall'alimentazione elettrica. Assicurarsi che tutte le parti mobili non siano in movimento. Arrestare il dispositivo e rimuovere il gruppo di bloccaggio. Assicurarsi che tutte le parti mobili siano fi sse.

-ogni qualvolta ti avvicini al dispositivo,
- prima della pulizia o disotturazione dell'uscita,
- prima del controllo, pulizia o riparazione del dispositorio,
-除去l'urto con un oggetto estraneo. Controllare se il dispositosivo non sia danneggiato e qualora sua necessario, riparare prima dell'avviamento e del funzionamento del dispositosivo.
In caso di excessive vibrazioni (controllare immediatamente)
- controllare dal punto di vista del danneggiamento,
- sostituire o riparare agli parte danneggiata,
- controllare e avvitare le parti allentate.

Manutenzione e conservazione

Mantenere in adequate condizioni tutti i dadi, bulloni e viti per essere sicuri che il dispositivo funzionera in sicurezza.

Controllare spesso il recipiente per l'erba se non sia danneggiato oppure usurato. All'interno del recipiente possono essere introdotti ad alla velocità gli oggetti presi nella lama. Tale fatto potrebbe causare dei danni.

In caso di dispositivi con più lame, prestare attenzione, poiché la rotazione di un elemento tagliente può causare la rotazione di altre lame.

Mantenere l'attenzione durante la regolazione del dispositivo, per evitare il contatto delle dita con le lame in movimento e le parti fi sse del dispositivo.

Lasciare sempre raff reddare il dispositorio prima del riavvio.

Agire con cautela utilizzando le lame, nonostante il fatto che la trazione sia spenta, poiché le lame possono continuare a girare.

Attendere sempre l'arresto completo delle lame prima di eseguire ulteriori operazioni.

Per motivi di sicurezza, sostituire i pezzi danneggiati o usurati. Utilizzato solamente componenti e accessori originali.

Consigli per i dispositivi di classe II

Alimentare l'apparecchioattraverso un differenziale (RCD - Residual Current Device) con una corrente di sgancio non superiore a 30mA

Rischio correlato con il rumore e con le vibrazioni

Il dispositivo è stato progettato in modo da ridurre al massimo il rischio correlato all'esposizione dell'utente al rumore e alle vibrazioni. Tuttavia non è possible escludere completeness tali pericoli. Inoltre ai pericoli di rumore e vibrazioni sono esposte le personne che permangono nei pressi del dispositivo in funzionamento.

Tuttavia è possibile diminuire il rischio correlato ai suddetti pericoli, aplicando le seguenti linee guida:

-bisogna impiegare il prodotto in conformità alla destinazione descritta nel presente manuale,
- assicurarsi che il dispositivo siano in buono stato e sua soggetto a manutenzione,
- impiegare i dispositi vis taglienti corretti e ben affi lati,
- impiegare la prese della maniglia del prodotto,
- programmare il lavoro, in modo da eseguire pause frequenti.

Rischi residui

Anche qualora durante il funzionamento siano rispetto tutte le avventenze per la sicurezza, si mantiene comunique il rischio potenziale di un trauma. In relazione alla struttura del prodotto restano pertanto i seguenti pericoli:

Traumi legati agli urti causati da un funzionamento troppo lungo del dispositivo, da un funzionamento non corretto o da un funzionamento del dispositivo conservato in modo errato.

Traumi causati da un urto inaspettato da parte di oggetti ributtati.

UTILIZZO DEL PRODOTTO

Predisposizione al lavoro

Disimballare il prodotto, rimuovendo completenessi gli elementi dell'imballo. Si consiglia di conservare l'imballo che puo risultare utile durante il trasporto o lo stoccaggio del prodotto.

Controllare se nessuna delle parti del prodotto non sua stata danneggiata durante il trasporto, tutti i danni osservati ad es. le fratture o le deformazioni squalificano il prodotto dall'utilizzo successivo fino alla riparazione o sostituzione delle parti danneggiate.

Si consiglia di posizionare il prodotto esclusivamente su un suolo solido, piatto e pulito.

Durante il montaggio bisogna utilizzare i dispositivi di protezione individuale quali guanti, occhiali e indumenti protettivi.

Nota bene! Assicurarsi, prima di anni montaggio del rasaerba che il rasaerba non sia stato collegato all'alimentazione. Il cavo di alimentazione deve essere scollegato dall'interruttore del rasaerba.

Inserire la parte inferiore del supporto della maniglia nel foro nei pressi della ruota posteriore e proteggere tramite le viti (II). Bisogna ripetere le operazioni per l'altra parte dell'incapsulazione del rasaerba (III). Adattare la parte superiore della maniglia alle parti inferiori e collegarle tramite viti e manopole (IV). Bisogna indirizzare le manopole verso l'esterno del supporto della maniglia (V). Inserire l'incapsulazione dell'interruttore sulla guida che si trova sul lato destro della maniglia (VI). Il tasto di rilascio del blocco dovrebbe essere rivolto verso l'alto.

Fissare il cavo dell'interruttore al supporto della maniglia tramite la fascia (VII). La posizione della fascia deve essere scelta in modo che il cavo non sia teso, ma al contempo non si sporga eccessivamente dal supporto. Un cavo eccessivamente sporgente cui urare contro un ostacolo (ad es. un cespuglio) durante il funzionamento, il che può causare il suo danneggiamento e costituisce pericolato di folgorazione.

Inserire i ganci della maniglia del cestino per l'erba nei fori nella parete superiore del cestino e assicurarsi che abbiano funzionato i ganci di fi ssaggio della maniglia alla parete del cestino (VIII).

Girare il coperchio superiore e tramite le viti e le rondelle fissare il tlao della parte elastica del cestino (IX). Fissare la parte elastica del cestino al tlao e alla parete superiore del cestino. Il bordo anteriore della parte elastica è dotato di fasce che devono essere applicate sul tlao (X). Il bordo superiore della parte elastica è dotato di un irrigidimento e di ganci che devono essere montati nei fori della parete superiore del cestino (X).

Aff errare il cestino per la maniglia e sollevarlo, controllando la correttezza del montaggio (XI).

Fissare il cestino per l'erba all'incapsulazione del rasaerba. Sollevare il coperchio del foro di uscita, trattenere il coperchio nella posizione superiore massima e fissare il cestino sui ganci della parete anteriore dell'incapsulazione del rasaerba (XII). Abbassare il coperchio in modo che copra il foro nella parete superiore del cestino (XIII).

Eseguire lo smontaggio dei cestini nella sequenza contraria.

Il rasaerba con il cestino montato è pronto all'impiogo.

Regolazione dell'altezza di taglio.

Il rasaerba consente ilchio dell'altezza di taglio Per esso scopo bisogna modificare la collocazione degli asii delle ruote nelle guide. Smontare il cestino, invertire il rasaerba con le ruote verso l'alto. Tirare l'asse in modo da farlo fuoriuscire alla sede della guida, camiare la sua posizione e montare nuovamente nella sede della guida (XIV). Nota bene! Assicurarsi che ambedue le parti di ogni asse e ambedue gli assi siano alla stessa altezza. Le molle fissate tra l'asse e l'incapsulazione manterranno gli assi nelle sedi.

Posizonare il rasaerba sulle ruote e montare il cestino.

Avvertenza! Qualora sa necessario ilchio di altezza durante il funzionamento, bisogna sempre spagnere il rasaerba, attendere l'arresto della lamia, scollegare il rasaerba dal cavo di alimentazione e procedere con le operazioni legate alchio dell'altezza di taglio. L'avvio causale del funzionamento della lamia durate ilchio dell'altezza poto causare gravi lesioni.

Collegamento del rasaerba all'alimentazione

Il rasaerba è dotato di una tradizionale spina fissata al cavo di alimentazione. La spina è fissata in modo rigido all'interruttore per cui il rasaerba con la presa di rete va collegato tramite il cavo esterno. Vista la natura del funzionamento del rasaerba, utilizzare sempre i cavi destinati al funzionamento all'esterno. Il cavo di alimentazione devese essere dotato di una presa singola adatta alla spina nel rasaerba. É vietato manomettere la presa o la spina al fine di adattarle reciprocamente. I parametri elettrici del cavo di alimentazione dovranno corrispondere ai parametri elettrici del dispositivo enumerati sulla targhetta. Prestare attenzione in quanto la dimensione della sezione dei conduttori del cavo di alimentazione dipende alla lunghezza del cavo. Attenersi alleindicazioni sottostanti riguardanti la sezione trasversale dei conduttori del cavo di alimentazione:

• 1,0mm^2 - lunghezza del cavo non superiore a 40 m.
• 1,5mm^2 - lunghezza del cavo non superiore a 60 m.
• 2,5 mm² - lunghezza del cavo non superiore a 100 m.

In sede della predisposizione al funzionamento e durante l'esercizio prestare attenzione al cavo di alimentazione. Proteggere il cavo di alimentazione da acqua, umidità, oli, sorgenti di calore e oggetti taglienti. Posare il cavo in modo tale da non collocarlo nel raggio di azione della lama del rasaerba. Tagliare il cavo cui lo spocarare il pericolo di folgorazione il che cui causare lesioni gravi o morte. Prestare attenzione a non impigliarsi nel cavo. Esiste il pericolo di caduta e cui portare a lesionsi gravi.

Non sovraccaricare il cavo di alimentazione, non portare allo stato in cui il cavo sare tensionato in qualsiasi parte. Non tirare il cavo durante lo spostamento del dispositivo. Staccare sempre la spina e la presa del cavo tirando l'involucro della spina e della presa, non tirare mai il cavo.

L'involucro dell'interruttore del rasaerba è stato dotato di un gancio che protegge la sede del cavo di alimentazione dallo stacco alla spina dell'interruttore. Predisporre un anello di lunghezza para a ca. 30 cm nei pressi della sede del cavo, farlo passare tramite il foro in cui si trovava il gancio e agganciarlo (XV).

Collegare la sede del cavo alla spina dell'interruttore (XVI).

Prestare attenuatione al fine di non piegare nte tensionare il cavo. Se necessario scollegare il cavo alla spina, allungare Ianello e ricollegarla.

Avviamento e arresto del rasaerba

Collocare il rasaerba su una superficie piatta, piana e rigida. Assicurarsi che sono il rasaerba non si trovano alcuni ostacoli con cui la lama potrebbe venire in contatto. Assicurarsi che il cavo di alimentazione non entra in contatto con la lama durante l'avviamento del dispositivo.

lerrtore etato do tao di un blocco che protegge contro l'accidentale accensione del dispositivo se si preme linterttore.

Premere e tenere premuto il pulsante di blocco (XVII), poi spingere verso la maniglia la leva dell'interruttore. Cosi verranno avviati i giri della lama. Rilasciare il blocco dell'interruttore e aff errare la maniglia con entrambé le mani (XVII).

Il rilascio della presa sulla leva dell'interruttore causa l'arresto del funzionamento del rasaerba. La lama più ancora ruotare per un po' di tempo.

Funzionamento del rasaerba

Prima di cominciare il lavoro, predisporre ilippo di taglio dell'erba. Controllare se nelippo di taglio dell'erba non sono presenti alcuni ostacoli che - impigliati alla lama - potrebbero danneggiare il rasaerba o essere proietti, causando il pericolato all'opera-tore o a terzi.

Controllare se nelippo di taglio dell'erba non sono presenti alcuni cavi elettrici che potrebbero essere tagliati alla lama. Il danneggiamento del cavo elettrico costituisce pericolato di folgorazione il che cui causare lesioni gravi o morte.

Assicurarsi se nel posto di esercizio non sosterranno alcuni terzi o animali domestici. Qualora fosso rpresenti tali persone durante l'esercizio, occorre prima fermare immediatamente il funzionamento del rasaerba e poi avvertire tali persone del pericololo.

Controllare la lunghezza dell'erba e scegliere l'altezza di taglio. Non tagliare mai più di 1/3 della lunghezza dell'erba. Se l'erba è molto alta, tagliarla in fasi. Il taglio deve essere eseguito regolarmente, prestando attenzione che l'altezza dell'erba non superi le capacità del rasaerba.

Non tagliare mai l'erba bagnata. L'erba bagnata tends a incollarsi all'interno del prodotto il che disturba la raccolta dell'erba nel cestino. L'erba bagnata cui sono also causare lo scivolamento e la caduta.

Controllare tutti gli elementi del rasaerba prima di cominciare il lavoro. Qualora siano constatati i danneggiamenti, non intraprendere il lavoro prima di rimuoverli o prima di sostituire gli elementi danneggiati con nuovi. Controllare l'assenza di ostruzioni dei fori di ventilazione. Se necessario pulirli, utilizzando una spazzola morbida o un pennello. Non utilizzato oggetti acuti o metallici per pulire i fori di ventilazione del rasaerba.

Controllare i collegamenti avvitati se non sono rallentati. Serrare se necessario.

Controllare se le maniglie sono pulite, libero da grassi o altre impurità. Se necessario pulirle, utilizzando un panno morbido.

Fare regolari pause durante il lavoro al fine di evitare la stanchezza e l'affaticamento. Questo permette un migliorie controlo del prodotto e riduce il rischio di infortunio.

Nota bene! Durante il funzionamento spingere sempre il rasaerba, mai tirarlo verso se stessi. Tirando il rasaerba, l'operatore si sposta indietro, non controlling la zona dietro se. Inoltre, tirando indietro il rasaerba, la lama cui cagliere il cavo di alimentazione.

Spingere Ientamente il rasaerba, sempre camminare, mai correre. Queo assicura il migliorre controlo del rasaerba e accorcia il

tempo di reazioneagli eventi non aspettati.

Durante il taglio muoversi seguito le file (XVIII). Mantenere le file di parl larghezza, leggermente sovrapposte al fine di non omettere alcun punto. Prestare sempre particolare attenzione durante ilchio della direzione.

Curare di cominciare il taglio alla parte del collegamento elettrico. Questo riduce il rischio di invadere il cavo di alimentazione.

Tagliare l'erba nei pressi di aiuole con fi ori, muoversi attorno alle aiuole.

Durante il lavoro, svuotare regolamente il cestino.

Completato il lavoro, spegnere il rasaerba, aspetto affinché la lama si fermi, scollegare il cavo di alimentazione e aspetto il raff reddamento del rasaerba, poi procedere alla manutenzione.

Note bene! Se durante l'esercizio il rasaerba viene urtato da un oggett estraneo, spagnere immediatamente il rasaerba, aspetta re affinché la lama si fermi, scollegare il cavo di alimentazione e aspettarile raffreddamento del rasaerba. Verificare se il rasaerba non sua stato danneggiato. Qualora si riscontrassero dei danneggiamenti, è vietato continuare a lavorare prima di rimuoverli. Le excessive vibrazioni durante il funzionamento possono essere causate dal danneggiamento del dispositivo. Occorre fermare il lavoro, staccare il cavo di alimentazione e controllare il prodotto.

MANUTENZIONDE DEL PRODOTTO

Nota bene! Prima di procedere a agli manutenzione, assicurarsi che il prodotto sia stato staccato dall'alimentazione. Il cavo di alimentazione deve essere scollegato dal rasaerba.

Usare sempre quanti di protezione durante le operazioni di manutenzione.

Se qualsiasi operazione di manutenzione non è stata descritta nel manuale, vuol dire che delve essere svolta presso l'assistenza autorizzata dal produttore.

Bisogna pulire il prodotto dopo agli impiego. Rimuovere i residui d'erba, utilizzando una spazzola morbida, un pennello o un panno. Pulire i fori di ventilazione, assicurando che siano alla ostruzioni.

Le impurità difficile da rimuovere possono essere eliminata con un getto d'aria a pressione non superiore di 0,3 MPa.

Per pulire il prodotto non utilizzato mai prodotti chimici, alcaloidi, abrasivi o detergenti aggressivi. Il prodotto non può essere pulito con un getto d'acqua o immershendolo in acqua.

Controllare lo stato di usura e la presenza di anni alla lama del rasaerba. Qualora si constatino l'ecessiva usura o il danneggiamento, sostuire la lama con una nuova.

Sostituire sempre la lama con ricambi originali, identici a quelli montati in fabbrica. Soltanto l'utilizzo di ricambi originali permette di mantenere la sicurezza del prodotto. La sostituzione della lama deve essere svolta da un utente esperto. In caso di dubbi, contattare il centro di assistenza autorizzato del produttore.

Utilizzando la chiave, svitare (in senso antiorario) la vite di fi ssaggio della lama (XIX) e smontarla con la rondella.

Rimuovere le vecchie lame. Se necessario, pulire il fissaggio della lama. Montare una nuova lama, prestando attenzione alla direzione della lama. La freccia che indica la direzione di rotazione della lama dovrebbe essere conforme alla direzione dei giri del motore.

Fissare la lama, avvitando la vite (in senso orario) con coppia di serraggio pars a 55-60 Nm.

Dopo anni uso e dopo aver pulito la lama, coprire le estremità taglienti con uno strato sottile di un leggero olio per macchine.

Questo permette di limitare la corrosione e allunga la vita utile della lama.

Sostituire la lama agli due anni oppure agli 50 ore di lavoro.

Dopo agli lavoro smontare il cestino per l'erba e svotarlo. Pulire il cestino utilizzato l'acqua tiepida con soluzione saponosa.

Dopo la pulizia lasciare in posizione d'esercizio fi no al completo asciugamento.

Se viene danneggiato il cavo interno che collega l'interuttore del prodotto al motore, sostuirlo presso il centro di assistenza del produttore. Non è possible riparare il cavo, bisogna sostuirlo. É vietato l'uso del prodotto con il cavo danneggiato.

MAGAZZINAGGIO E TRASPORTO DEL PRODOTTO

Nota bene! Staccare sempre il prodotto dall'alimentazione prima del magazzinaggio o del trasporto. Pulirlo seguendo le indicazioni del manuale d'uso.

Stoccarlo nei locali oscuri, asciutti, liberi da brina e ben ventilati. Il luogo di magazzinaggio dovrebbe proteggere il dispositivo dall'accesso dei bambini. Immagazzinare il prodotto a temperatura compresa tra 10 e 30 gradi C. Si raccomanda di immagazzinare il prodotto nell'imballo originale o in un'alto imballo che protege alla polvere.

Prima del trasporto del prodotto, impostare l'altezza di taglio maggiore. Trasportare il prodotto afferrandolo alle maniglie. Durante il trasporto il prodotto deve essere protetto contro gli urti e le forti vibrazioni. Per il trasporto proteggere il prodotto contro lo scivolamento o il ribaltamento.
