MANUALE UTENTE B660M-HDVP/D5 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 ASRock (fattore di forma Micro ATX)
  • Guida rapida di installazione ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0
  • CD di supporto ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • Vite per Socket M.2 x 1
  • 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma

• Fattore di forma Micro ATX
- Design condensatore solido

CPU

• Supporta processori 12^th Generation Intel* CoreTM (LGA1700)
• Potenza a 5 fasi
  • Supporta la tecnologia Intel® Hybrid
  • Supporta la tecnologia Intel® Turbo Boost Max 3.0

Chipset

B660M-HDVP/D5 R2.0:

- Intel® B660

H610M-HDVP/D5 R2.0:

- Intel® H610

Memoria

• 2 alloggi DIMM DDR5
- Capacità max. della memoria di sistema: 64GB
- Supporto di XMP (Extreme Memory Profile) Intel" 3.0

B660M-HDVP/D5 R2.0:

• Supporta DDR5 non ECC, memoria senza buffer fino a 6200+(OC)*
  1DPC 1R Fino a 6200+ MHz (OC), 4800 MHz nativamente.
  1DPC 2R Fino a 5800+ MHz (OC), 4800 MHz nativamente.

* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

H610M-HDVP/D5 R2.0:

• Supporta memoria DDR5 non ECC, senza buffer fino a 5600*
* Il supporto effettivo può variare in base alla CPU
* Supporta DDR5 4800 (1DPC) in modo nativo.
* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

Alloggio

CPU:

d'espansione

- 1 x PCIe 4.0 x16 (PCIE1), supporta la modalità x16*

Chipset:

• 2 slot PCIe 3.0 x1 (PCIE2 e PCIE3)*

ASMedia ASM1083:

- 1 x slot PCI

* Supporto di SSD NVMe come disco d'avvio

Grafica

• La videografica integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
  • Architettura grafica Intel ^® X ^e (Gen 12)
• Quattro opzioni di output grafico: D-Sub, DVI-D, HDMI e DisplayPort 1.4
  *Supporta fino a 3 display simultaneamente (solo per H610M-HDVP/D5 R2.0)
  • Supporta quattro monitor (solo per B660M-HDVP/D5 R2.0)
• Supporta HDMI 2.1 compatibile TMDS con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz
• Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz
• Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz
• Supporta DisplayPort 1.4 con DSC (compresso) risoluzione max. fino a 8K (7680 x 4320) a 60 Hz / 5K (5120 x 3200) a 120 Hz
• Supporta HDCP 2.3 con HDMI 2.1 compatibile TMDS e porte DisplayPort 1.4

Audio

• Audio HD 7.1 CH (codec audio Realtek ALC897)

• Supporta protezione da sovratensione

LAN

• 1 x PCIE LAN Gigabit 10/100/1000 Mb/s
• Realtek RTL8111H
• Supporto WOL (Wake-On-LAN)
• Supporta protezione da fulmini/scariche elettrostatiche
• Supporto Energy Efficient Ethernet 802.3az
- Supporto PXE

I/O pannello posteriore

• 1 x porta tastiera PS/2
- 1 x porta mouse PS/2
• 1 x porta seriale: COM1
• 1 x porta D-Sub
• 1 x porta DVI-D
- 1 x porta HDMI
- 1 x DisplayPort 1.4
- 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
- Connettori audio HD: Ingresso linea / altoparlante frontale / microfono

B660M-HDVP/D5 R2.0:

- 4 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)

H610M-HDVP/D5 R2.0:

- 2 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)

Archiviazione

B660M-HDVP/D5 R2.0:

Chipset:

- 1 x socket Hyper M.2 (M2_1, key M), supporta le modalità di tipo 2242/2260/2280 PCIe Gen4x4 (64 Gb/s)* - 4 x Connettori SATA3 6,0 Gb/s

* Supporta la tecnologia Intel® Optane™

* Supporta il dispositivo di gestione del volume Intel® (VMD) * Supporto di SSD NVMe come disco d'avvio * Supporta kit ASRock U.2

H610M-HDVP/D5 R2.0:

Chipset:

- 1 x socket Ultra M.2 (M2_1, key M), supporta le modalità di tipo 2242/2260/2280 SATA3 6.0 Gb/s e PCIe Gen3x4 (32 Gb/s)* - 4 x Connettori SATA3 6,0 Gb/s**

* Supporto di SSD NVMe come disco d'avvio * Supporta kit ASRock U.2

** Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato.

RAID (solo per B660M-HDVP/D5 R2.0)

- Supporta RAID 0, RAID 1, RAID 5 e RAID 10 per dispositivi di archiviazione SATA

Connettore

- 1 x connettore porta stampa - 1 x connettore porta COM - 1 x connettore SPI TPM - 1 x collegamento altoparlante e intrusione telaio - 1 x connettore ventola CPU (4-pin) * Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

• 1 x Connettore ventola telaio (4-pin)
* Il ventola chassis supporta ventole chassis di potenza massima di 1 A (12 W).
- 1 x connettore ventola chassis/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

* La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2 A (24 W).

* CHA_FAN1/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24-pin
• 1 x connettore alimentazione 12 V 8-pin
• 1 x connettore audio pannello frontale
- 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
- 1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)

Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto multilingue
• Eventi di riattivazione conformi a ACPI 6.0
• Supporto di SMBIOS 2.7
- CPU Core/Cache, CPU GT, VDD_CPU, VDD_IMC, VCCIN AUX, +1,05 V PROC, +0,82 V PCH, Regolazione multipla della tensione +1,05 V PCH

Hardware Monitor

• Tachimetro ventola: Ventole CPU, chassis, chassis/pompa dell'acqua
- Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, chassis, chassis/pompa dell'acqua
- Controllo velocità ventola: Ventole CPU, chassis, chassis/pompa dell'acqua
• Rilevamento CASE OPEN
- Monitoraggio tensione: CPU Vcore, +1,05 V_PCH, VDD_CPU, VCCIN AUX, +1,05 V PROC, +0,82 V PCH, +12 V, +5 V, +3,3 V, VCCSA

so

• Microsoft® Windows® 10 64 bit / 11 64 bit

Certificazioni

• FCC, CE
• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper per azzerare la CMOS

(CLRMOS1)

(vedere pag. 1, 2, n. 13)

Jumper a 2 pin

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, 2, n. 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusione telaio (SPK_CI1 a 7 pin) (vedere pag. 1, 2, n. 10)

Collegare l'intrusione telaio e l'altoparlante a questo collegamento.

Connettori Serial ATA3

Verticale:

(SATA3_0:

vedere pag. 1, 2, n. 8)

(SATA3_1:

vedere pag. 1, 2, n. 9)

(SATA3_2:

vedere pag. 1, 2, n. 7)

(SATA3_3:

vedere pag. 1, 2, n. 6)

SATA3_1 SATA3_3 SATA3_0 SATA3_2

Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. * Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitato(solo per H610M-HDVP/D5 R2.0).

Header USB 2.0

(USB_3_4 a 9 pin)

(vedere pag. 1, 2, n. 15)

(USB_5_6 a 9 pin)

(vedere pag. 1, 2, n. 14)

Ci sono due connettori USB 2.0 su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.2 Gen1

(USB3_1_2 a 19 pin)

(vedere pag. 1, 2, n. 5)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D* VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Su questa scheda madre c'è un connettore USB 3.2 Gen1.

Questa basetta USB 3.2 Gen1 può supportare due porte.

Header audio pannello anteriore

(HD_AUDIO1 a 9 pin) (vedere pag. 1, 2, n. 19)

OUT_RET OUT2_L J_SENSE MIC_RED OUT2_R PRESENCE# MIC2_R GND MIC2_L 1

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore della ventola dello chassis

(CHA_FAN2 a 4 pin)

(vedere pag. 1, 2, n. 16)

GND +12V CHA FAN_SPEED FAN_SPEED_CONTRID 1 2 3 4

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettori ventola chassis / pompa dell'acqua

(vedere pag. 1, 2, n. 20)

Questa scheda madre è dotata di connettori a 4-Pin per ventole raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU (CPU_FAN1 a 4 pin)

(vedere pag. 1, 2, n. 3)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, 2, n. 4)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, 2, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

*Attenzione: Assicurarsi che il cavo di alimentazione collegato sia per la CPU e non la scheda grafica. Non inserire il cavo di alimentazione PCIe in questo connettore.

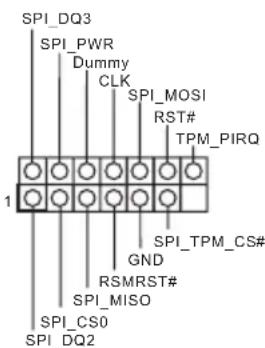

Connettore SPI TPM (SPI_TPM_J1 a 13 pin) (vedere pag. 1, 2, n. 11)

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Questo connettore supporta il sistema SPI Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Header porta seriale (COM2 a 9 pin) (vedere pag. 1, 2, n. 18)

Questo header COM supporta un modulo di porta seriale.

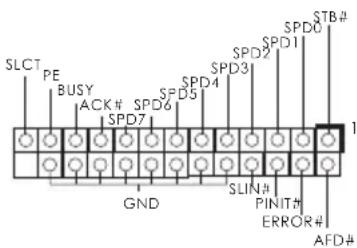

Header porta di stampa

(LPT1 a 25 pin)

(vedere pag. 1, 2, n. 17)

SLCT PE BUSY ACK# SPD6 SPD4 SPD3 SPD2 SPD1 STB# SPD0 GND SLIN# PINIT# ERROR# AFD#

Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
