INSTRUKCJA OBSŁUGI B660M-HDVP/D5 ASROCK

Dziękujemy za zakupienie płyty głównej ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 (Współczynnik kształtu Micro ATX)
• Skrócona instrukcja instalacji ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0
• Pomocnicza płyta CD ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0
  • 2 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 1 x śruba do gniazda M.2
  • 1 x osłona panelu Wejścia/Wyjścia

1.2 Specyfikacje

Platforma	Współczynnik kształtu Micro ATXKonstrukcja kondensatorami stałymi
CPU	Obsługa 12tejgeneracji procesorów Intel® CoreTM (LGA1700)Sekcja zasilania 5 Power Phase DesignObsługa technologii Intel® HybridObsługa technologii Intel® Turbo Boost Max 3.0
Chipset	B660M-HDVP/D5 R2.0:Intel® B660H610M-HDVP/D5 R2.0:Intel® H610
Pamięć	2 x gniazda DDR5 DIMMMaks. wielkość pamięci systemowej: 64GBObsługa Intel® Extreme Memory Profile (XMP) 3.0B660M-HDVP/D5 R2.0:Obsługa niebuforowanej pamięci DDR5 non-ECC do 6200+(OC)*1DPC 1R do 6200+ MHz (OC), natywna 4800 MHz.1DPC 2R do 5800+ MHz (OC), natywna 4800 MHz.* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)H610M-HDVP/D5 R2.0:Obsługa niebuforowanej pamięci DDR5 non-ECC, do 5600** Rzeczywista obsługa zależy od CPU* Natywna obsługa DDR5 4800 (1DPC).* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)
Gniazdo rozszerzenia	CPU:1 x PCIe 4.0 x16 (PCIE1), obsługa trybu x16*Chipset:2 x gniazda PCIe 3.0 x1 (PCIE2 i PCIE3)*ASMedia ASM1083:1 x gniazdo PCI* Obsługa SSD NVMe, jako dysków rozruchowych
Grafika	Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.Architektura grafiki Intel® Xe(Generacja 12)Cztery opcje wyjścia grafiki: D-Sub, DVI-D, HDMI i DisplayPort 1.4*Obsługa do 3 monitorów jednocześnie (tylko dla H610M-HDVP/D5 R2.0)Obsługa cztery monitory (tylko dla B660M-HDVP/D5 R2.0)Obsługa HDMI 2.1 TMDS zgodności z maks. rozdzielczością do 4K x 2K (4096x2160) przy 60HzObsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60HzObsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60HzObsługa DisplayPort 1.4 z DSC (skompresowany) maks.rozdzielczość do 8K (7680x4320) przy 60Hz / 5K (5120x3200) przy 120HzObsługa HDCP 2.3 przy zgodności z HDMI 2.1 TMDS i porty DisplayPort 1.4
Audio	Dźwięk HD 7.1 CH (kodek audio Realtek ALC897)Obsługa zabezpieczenia przed przepięciami
LAN	1 x PCIE Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111HObsługa Wake-On-LANObsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ ESDObsługa Energy Efficient Ethernet 802.3azObsługa PXE
Tylny panelWejścia/Wyjścia	1 x port klawiatury PS/21 x port myszy PS/21 x port szeregowy: COM11 x port D-Sub1 x port DVI-D1 x port HDMI1 x DisplayPort 1.42 x porty USB 2.0 (Obsługa zabezpieczenia ESD)1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon

B660M-HDVP/D5 R2.0:

• 4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

H610M-HDVP/D5 R2.0:

• 2 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

Przechowy- wanie

B660M-HDVP/D5 R2.0:

Chipset:

• 1 x Hyper M.2 Socket (M2_1, Key M), z obsługą trybu 2242/2260/2280 PCIe Gen4x4 (64 Gb/s)*
  • 4 x złącza SATA3 6,0 Gb/s
  * Obsługa technologii Intel® Optane™
  * Obsługa Intel® Volume Management Device (VMD)
  * Obsługa SSD NVMe, jako dysków rozruchowych
  * Obsługa ASRock U.2 Kit

H610M-HDVP/D5 R2.0:

Chipset:

• 1 x Ultra M.2 Socket (M2_1, Key M), z obshugą typu 2242/2260/2280 SATA3 6,0 Gb/s i trybów PCIe Gen3x4 (32 Gb/s)*
  • 4 x złącza SATA3 6,0 Gb/s**
  * Obsługa SSD NVMe, jako dysków rozruchowych
  * Obsługa ASRock U.2 Kit
  ** Jeśli gniazdo M2_1 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_0.

RAID (tylko dla B660M-HDVP/D5 R2.0)

- Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA

Złącze

• 1 x złącze główkowe portu drukarki
• 1 x złącze główkowe portu COM
• 1 x złącze główkowe SPI TPM
• 1 x złącze główkowe naruszenia obudowy i głośnika
• 1 x złącze wentylatora CPU (4-pinowe)
* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1 A (12 W).

- 1 x złącze wentylatora obudowy (4-pinowe) * Złącze wentylatora obudowy obsługuje wentylator obudowy maksymalnym prądem zasilania wentylatora 1 A (12 W).

- 1 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2 A (24 W).

* CHA_FAN1/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

• 1 x 24 pinowe złącze zasilania ATX
• 1 x 8 pinowe złącze zasilania 12 V
• 1 x złącze audio na panelu przednim
- 2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)
- 1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (Obsługa zabezpieczenia ESD)

Funkcja BIOS

- Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI

- Zgodność zdarzeń wybudzania z ACPI 6.0

- Obsługa SMBIOS 2.7

- Wiele regulacji napięcia CPU Core/Cache, CPU GT, VDD_CPU, VDD_IMC, VCCIN AUX, +1,05V PROC, +0,82V PCH, +1,05V PCH

Monitor sprzętu

- Obrotomierz wentylatora: CPU, obudowa, wentylatory obudowy/pompy wodnej

- Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, obudowa, wentylatory obudowy/pompy wodnej

- Kontrola wielu prędkości obrotowych wentylatora: CPU, obudowa, wentylatory obudowy/pompy wodnej

- Wykrywanie OTWARCIA OBUDOWY

- Monitorowanie napięcia: CPU Vcore, +1,05V_PCH, VDD_CPU, VCCIN AUX, +1,05V PROC, +0,82V PCH, +12V, +5V, +3,3V, VCCSA

System operacyjny

- Microsoft" Windows" 10 64-bitowy / 11 64-bitowy

Certyfikaty

• FCC, CE
• Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”.

Short

Open

Zworka usuwania danych

z pamięci CMOS

(CLRMOS1)

(sprawdź s.1, 2, Nr 13)

2-pinowa zworka

CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Aby usunąć i zresetować parametry systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający od zasilania. Po odczekaniu 15 sekund, użyj nasadkę zworki do zwarcia pinów CLRMOS1 na 5 sekund. Jednak, nie należy usuwać danych z pamięci CMOS zaraz po wykonaniu aktualizacji BIOS. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. Należy pamiętać, że hasło, data, czas i domyślny profil użytkownika zostaną usunięte tylko po wyjęciu baterii CMOS. Należy pamiętać, aby po usunięciu danych z pamięci CMOS, usunąć nasadkę zworki.

Po usunięciu danych z pamięci CMOS, może być wykrywane otwarcie obudowy. Wyreguluj opcję BIOS "Clear Status (Stan usuwania)", aby usunąć zapis poprzedniego stanu naruszenia obudowy.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczac zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, 2, Nr 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Podłącz do tego złącza główkowego przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie, zgodnie z pokazanym poniżej przydziałem pinów. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przełącznik zasilania):

Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania.

RESET (Przełącznik resetowania):

Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów i przydział pinów.

Złącze główkowe naruszenia obudowy i głośnika (7-pinowe SPK_CI1) (sprawdź s.1, 2, Nr 10)

Podłącz to tego złącza główkowego naruszenie obudowy i głośnik obudowy.

Złącza Serial ATA3 Pionowy: (SATA3_0: (sprawdź s.1, 2, Nr 8) (SATA3_1: (sprawdź s.1, 2, Nr 9) (SATA3_2: (sprawdź s.1, 2, Nr 7) (SATA3_3: (sprawdź s.1, 2, Nr 6)

SATA3_1 SATA3_3 SATA3_0 SATA3_2

Te cztery złącza SATA3 obsługują kable danych SATA dla wewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

* Jeśli gniazdo M2_1 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_0 (tylko dla H610M-HDVP/D5 R2.0).

Złącza główkowe USB 2.0 (9-pinowe USB_3_4) (sprawdź s.1, 2, Nr 15) (9-pinowe USB_5_6) (sprawdź s.1, 2, Nr 14)

Na tej płycie głównej znajdują się dwa złącza główkowe USB 2.0. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

Złącza główkowe USB 3.2 Gen1 (19-pinowe USB3_1_2) (sprawdź s.1, 2, Nr 5)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D* VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Na tej płycie głównej znajduje się jedno złącze główkowe USB 3.2 Gen1. To złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty.

Złącze główkowe audio panelu przedniego

(9-pinowe HD_AUDIO1)

(sprawdź s.1, 2, Nr 19)

OUT_RET OUT2_L J_SENSE MIC_RED OUT2_R PRESENCE# MIC2_R GND MIC2_L 1

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.

B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.

C. Podłącz uziemienie (GND) do uziemienia (GND).

D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.

E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek

Control i wyreguluj "Głośność nagrywania".

Złącze wentylatora obudowy

(4-pinowe CHA_FAN2)

(sprawdź s.1, 2, Nr 16)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTRIO 1 2 3 4

Podłącz przewody wentylatora do złącza wentylatora i dopasuj czarny przewód do styku masy.

Złącze /wentylatora

pompy wodnej obudowy

(4-pinowe CHA_FAN1/WP)

(sprawdź s.1, 2, Nr 20)

Ta płyta główna udostępnia

4-pinowe złącze obudowy wentylatora chłodzenia wodnego.

Jeśli planowane jest podłączenie

3-pinowego wentylatora

chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

Złącze wentylatora CPU

(4-pinowe CPU_FAN1)

(sprawdź s.1, 2, Nr 3)

Ta płyta główna udostępnia

4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie

3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, 2, Nr 4)

Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13.

Złącze zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, 2, Nr 1)

Ta płyta główna udostępnia 8-pinowe złącze zasilania ATX 12 V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5.

*Ostrzeżenie: Upewnij się, że podłączony kabel zasilający jest przeznaczony do CPU, a nie do karty graficznej. Nie podłączaj do tego złącza kabla zasilającego PCIe.

Złącze główkowe SPI TPM (13-pinowe SPI_TPM_J1) (sprawdź s.1, 2, Nr 11)

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

To złącze obsługuje system SPI Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.

Złącze główkowe portu szeregowego (9-pinowe COM2) (sprawdź s.1, 2, Nr 18)

To złącze główkowe COM obsługuje moduł portu szeregowego.

Złącze główkowe portu drukarki

(25-pinowe LPT1)

(sprawdź s.1, 2, Nr 17)

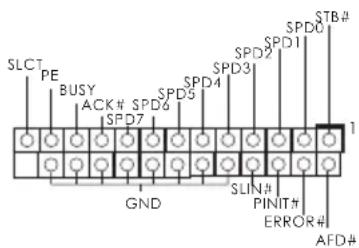

SLCT PE BUSY ACK# SPD6 SPD5 SPD4 SPD3 SPD2 SPD1 SPD0 STB# SPD7 GND SLIN# PINIT# ERROR# AFD#

Jest to interfejs portu kabla drukarki umożliwiający wygodne podłączenie urządzenia drukującego.
