BEDIENUNGSANLEITUNG B660M-HDVP/D5 ASROCK

Vielen Dank, dass Sie sich für das B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0-Motherboard (Micro-ATX-Formfaktor)
  • ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0-Schnellinstallationsanleitung
  • ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0-Support-CD
  • 2 x Serial-ATA- (SATA) Datenkabel (optional)
  • 1 x Schraube für M.2-Sockel
  • 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	• Micro-ATX-Formfaktor• Feststoffkondensator-Design
Prozessor	• Unterstützt Intel® CoreTM-Prozessoren der 12. Gen. (LGA1700)• 5-Leistungsphasendesign• Unterstützt Intel® Hybrid-Technologie• Unterstützt Intel® Turbo Boost Max Technology 3.0
Chipsatz	B660M-HDVP/D5 R2.0:• Intel® B660H610M-HDVP/D5 R2.0:• Intel® H610
Speicher	• 2 x DDR5-DIMM-Steckplätze• Systemspeicher, max. Kapazität: 64GB• Unterstützt Intel® Extreme Memory Profile (XMP) 3.0B660M-HDVP/D5 R2.0:• Unterstützt ungepufferten DDR5-Non-ECC-Speicher bis 6200+(OC)*1DPC 1R bis 6200+ MHz (OC), 4800 MHz nativ.1DPC 2R bis 5800+ MHz (OC), 4800 MHz nativ.* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)H610M-HDVP/D5 R2.0:• Unterstützt ungepufferten DDR5-Non-ECC-Speicher bis 5600** Tatsächliche Unterstützung kann je nach Prozessor variieren* Unterstützt nativ DDR5 4800 (1DPC).* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

Erweiterungs- CPU:

steckplatz

• 1 x PCIe 4.0 x16 (PCIE1), unterstützt x16-Modus*
Chipsatz:
• 2 x PCIe-3.0-x1-Steckplätze (PCIE2 und PCIE3)*
ASMedia ASM1083:
• 1 x PCI-Steckplatz

* Unterstützt NVMe-SSD als Bootplatte

Grafikkarte

• Integrierte Intel® UHD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.
• Intel ^ X ^e -Grafikarchitektur (12. Gen.)
• Vier Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D, HDMI und DisplayPort 1.4
  *Unterstützt bis zu 3 Displays gleichzeitig (nur beim H610M-HDVP/D5 R2.0)
• Unterstützt Quad-Monitor (nur beim B660M-HDVP/D5 R2.0)
• Unterstützt HDMI 2.1 TMDS (komprimiert) mit max. Auflösung bis 4K x 2K (4096 x 2160) bei 60 Hz
• Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
• Unterstützt DisplayPort 1.4 mit DSC (komprimiert) max. Auflösung bis 8K (7680 x 4320) bei 60 Hz / 5K (5120 x 3200) bei 120 Hz
• Unterstützt HDCP 2.3 mit TMDS-kompatiblen HDMI-2.1- und DisplayPort-1.4-Ports

Audio

• 7.1-Kanal-HD-Audio (Realtek ALC897-Audiocodec)
- Unterstützt Überspannungsschutz

LAN

• PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s
• Realtek RTL8111H
- Unterstützt Wake-On-LAN
- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Rückblende,

• 1 x PS/2-Tastaturanschluss
• 1 x PS/2-Mausanschluss
• 1 x Serieller Port COM1
- 1 x D-Sub-Port
- 1 x DVI-D-Port
- 1 x HDMI-Port
- 1 x DisplayPort 1.4
- 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
  • HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

B660M-HDVP/D5 R2.0:

- 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

H610M-HDVP/D5 R2.0:

- 2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

Speicher

B660M-HDVP/D5 R2.0:

Chipsatz:

- 1 x Hyper-M.2-Sockel (M2_1, Key M), unterstützt Typ-2242/2260/2280-PCIe-Gen4x4-Modus (64 Gb/s)*

• 4 x SATA-III-6,0-Gb/s-Anschlüsse

* Unterstützt Intel® Optane™-Technologie

* Unterstützt Intel® Volume Management Device (VMD)

* Unterstützt NVMe-SSD als Bootplatte

* Unterstützt ASRock U.2-Kit

H610M-HDVP/D5 R2.0:

Chipsatz:

- 1 x Ultra-M.2-Sockel (M2_1, Key M), unterstützt Typ-2242/2260/2280-SATA-III-6,0-Gb/s- und PCIe-Gen3x4- (32 Gb/s) Modi*

• 4 x SATA-III-6,0-Gb/s-Anschlüsse**

* Unterstützt NVMe-SSD als Bootplatte

* Unterstützt ASRock U.2-Kit

** Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

RAID (nur

beim B660M-HDVP/D5 R2.0)

- Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SATA-Speichergeräte

Anschluss

• 1 x Druckerport-Anschlussleiste

• 1 x COM-Anschluss-Stiftleiste

• 1 x SPI-TPM-Stiftleiste

• 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste

• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

• 1 x Gehäuselüfteranschluss (4-polig)
* Der Gehäuselüfteranschluss unterstützt einen Gehäuselüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

- 1 x Anschluss Gehäuse/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen
Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2 A (24 W).
* CHA_FAN1/WP können automatisch erkennen, ob ein 3- oder

4-poliger Lüfter verwendet wird.

• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funktion

• AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
  • ACPI 6.0-konforme Aufweckereignisse
  • SMBIOS 2.7-Unterstützung
• CPU-Core/Cache, CPU GT, VDD_CPU, VDD_IMC, VCCIN AUX, +1,05 V PROC, +0,82 V PCH, +1,05 V PCH / Mehrfachspannungsanpassung

Hardware- überwachung

• Lüftertachometer: CPU-, Gehäuse-, Gehäuse-/Wasserpumpen-Lüfter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, Gehäuse-, Gehäuse-/Wasserpumpen-Lüfter
• Mehrfachgeschwindigkeitssteuerung: CPU-, Gehäuse-, Gehäuse-/Wasserpumpen-Lüfter
• Gehäuse-offen-Erkennung
• Spannungsüberwachung: CPU Vcore, +1,05 V PCH, VDD_CPU, VCCIN AUX, +1,05 V PROC, +0,82 V PCH, +12 V, +5 V, +3,3 V, VCCSA

Betriebs- system

• Microsoft® Windows® 10 64 Bit / 11 64 Bit

Zertifizierungen

• FCC, CE
  • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, 2, Nr. 13)

2-poliger Jumper

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste

(9-polig, PANEL1)

(siehe S. 1, 2, Nr. 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseeingriffs- und Lautsprecher-Stiftleiste (7-polig, SPK_CI1) (siehe S. 1, 2, Nr. 10)

Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste.

Serial-ATA-III-

Anschlüsse

Vertikal:

(SATA3_0:

siehe S. 1, 2, Nr. 8)

(SATA3_1:

siehe S. 1, 2, Nr. 9)

(SATA3_2:

siehe S. 1, 2, Nr. 7)

(SATA3_3:

siehe S. 1, 2, Nr. 6)

SATA3_1 SATA3_3 SATA3_0 SATA3_2

Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s. * Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert (nur beim H610M-HDVP/D5 R2.0).

USB 2.0-Stiftleisten

(9-polig, USB_3_4)

(siehe S. 1, 2, Nr. 15)

(9-polig, USB_5_6)

(siehe S. 1, 2, Nr. 14)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Es gibt zwei USB-2.0-Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.2 Gen1-Stiftleiste

(19-polig, USB3_1_2)

(siehe S. 1, 2, Nr. 5)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Es gibt eine USB-3.2 Gen1-Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

Frontblende

(9-polig, HD_AUDIO1)

(siehe S. 1, 2, Nr. 19)

OUT_RET OUT2_L J_SENSE MIC_RED OUT2_R PRESENCE# MIC2_R GND MIC2_L 1

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselüfteranschluss

(4-polig, CHA_FAN2)

(siehe S. 1, 2, Nr. 16)

GND +12V CHA FAN_SPEED FAN_SPEED_CONTRID 1 2 3 4

Bitte verbinden Sie das Lüfterkabel mit dem Lüfteranschluss; der schwarze Draht gehört zum Erdungskontakt.

Gehäuse-/Wasserpumpen- Lüfteranschlusse

(siehe S. 1, 2, Nr. 20)

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-Gehäuselüfteranschluss. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-Lüfteranschluss

(4-polig, CPU_FAN1)

(siehe S. 1, 2, Nr. 3)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, 2, Nr. 4)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, 2, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen Anschluss an.

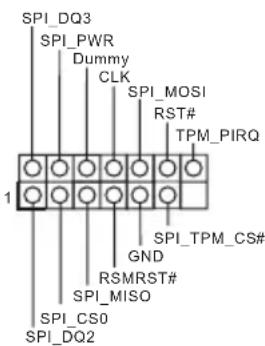

SPI-TPM-Stiftleiste (13-polig, SPI_TPM_J1) (siehe S. 1, 2, Nr. 11)

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Serieller-Port-Stiftleiste (9-polig, COM2) (siehe S. 1, 2, Nr. 18)

Diese COM-Stiftleiste unterstützt ein Modul für serielle Ports.

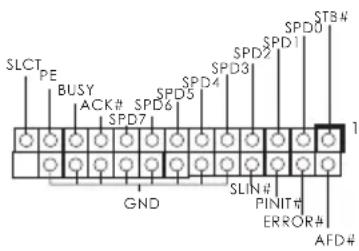

Druckanschluss-Stiftleiste

(25-polig, LPT1)

(siehe S. 1, 2, Nr. 17)

SLCT PE BUSY ACK# SPD6 SPD7 GND SLIN # PINIT# ERROR# AFD# SPD1 SPD2 SPD3 SPD4 STB# 1

Diese Schnittstelle ist für Druckerkabel vorgesehen und ermöglicht bequemes Anschließen von Druckern.
