ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 마더보드 (Micro ATX 품 팩터)
  -ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 간편 설치 안내서
  -ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 지원 CD
  -시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)
  •M.2 소켓용 나사 1 개
  •I/O 패널 실드 1 개

1.2 규격

플랫폼	•Micro ATX 품 팩터•솔리드 콘덴서 구조
CPU	•12 세대Intel®CoreTM프로세서 지원 (LGA1700)•5 개 전원 위상 구조•Intel®Hybrid 기술 지원•Intel®Turbo Boost Max Technology 3.0 지원
침세트	B660M-HDVP/D5 R2.0:•Intel®B660H610M-HDVP/D5 R2.0:•Intel®H610
메모리	•DDR5 DIMM 슬롯 2 개•시스템 메모리 최대 용량 : 64GB•Intel®Extreme Memory Profile (XMP) 3.0 지원B660M-HDVP/D5 R2.0:•DDR5 비 ECC, 비버퍼링 메모리 최대 6200+(OC) 지원 *1DPC 1R 최대 6200+ MHz(OC), 4800 MHz 기본 .1DPC 2R 최대 5800+ MHz(OC), 4800 MHz 기본 .* 기본적으로 DDR5 4800(1DPC) 을 지원합니다 .* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원목록을 참조하십시오 . (http://www.asrock.com/)H610M-HDVP/D5 R2.0:•DDR5 최대 5600* 비 ECC 비버퍼 메모리 지원* 실제 지원은 CPU 에 따라 다를 수 있음* 기본적으로 DDR5 4800(1DPC) 을 지원합니다 .* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원목록을 참조하십시오 . (http://www.asrock.com/)
확장 슬롯	CPU:•PCIe 4.0 x16(PCIE1) 1 개 , x16 모드 지원 * 침세트 :•PCIe 3.0 x1 슬롯 2 개 (PCIE2 및 PCIE3)*ASMedia ASM1083:•PCI 슬롯 1 개* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원
그래픽	•Intel®UHD 그래픽스 빌트 – 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .•Intel®X®그래픽 아키텍처 (Gen 12)•그래픽 출력 옵션 네 개 : D-Sub, DVI-D, HDMI 및 DisplayPort 1.4* 최대 3 개의 디스플레이를 동시에 지원 (H610M-HDVP/D5 R2.0 전용 )•퀴드 모니터 지원 (B660M-HDVP/D5 R2.0 전용 )•HDMI 2.1 TMDS 지원( 최대 해상도 4K x 2K (4096x2160) @ 60Hz)•DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)•D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)•최대 해상도가 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz 인 DSC( 압축 ) 의 DisplayPort 1.4 를 지원합니다 .•HDMI 2.1 TMDS 호환 HDCP 2.3 및 DisplayPort 1.4 포트 지원
오디오	•7.1 CH HD 오디오 (Realtek ALC897 오디오 코덱 )•서비 보호 지원
LAN	•PCIE 1 개 , Gigabit LAN 10/100/1000 Mb/s•Realtek RTL8111H•Wake-On-LAN 지원•번개 /ESD 보호 지원•절전형 이더넷 802.3az 지원•PXE 지원
후면 패널 I/O	•PS/2 키보드 포트 1 개•PS/2 마우스 포트 1 개•직렬 포트 1 개 COM1•D-Sub 포트 1 개•DVI-D 포트 1 개•HDMI 포트 1 개•DisplayPort 1.4 1 개•USB 2.0 포트 2 개 (ESD 보호 지원 )•LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)•HD 오디오 책 : 라인 입력 / 전면 스피커 / 마이크 B660M-HDVP/D5 R2.0:•USB 3.2 Gen1 포트 4 개 (ESD 보호 지원 )H610M-HDVP/D5 R2.0:•USB 3.2 Gen1 포트 2 개 (ESD 보호 지원 )

저장 장치 B660M-HDVP/D5 R2.0:

침세트 :

-하이퍼 M.2 소켓 1개 (M2_1, Key M), 타입 2242/2260/2280 PCIe Gen 4x4(64Gb/s) 모드를 지원 *
•SATA3 6.0 Gb/s 커넥터 4 개

* Intel® Optane™ 기술 지원

* Intel® Volume Management Device(VMD) 지원

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

* ASRock U.2 키트 지원

H610M-HDVP/D5 R2.0:

칩세트 :

• Ultra M.2 소켓 1 개 (M2_1, Key M), 타입 2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4(32 Gb/s) 모드 지원 *
  •SATA3 6.0 Gb/s 커넥터 4 개 **

* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

* ASRock U.2 키트 지원

** SATA- 타입 M.2 장치에서 M2_1 을 사용 중이면, SATA3_0 이 비활성화됩니다.

RAID

(B660M-

HDVP/D5

R2.0 전용)

•SATA 저장 장치용 RAID 0, RAID 1, RAID 5 및 RAID 10 지원

커넥터

-인쇄 포트 헤더 1 개

•COM 포트 헤더 1 개

•SPI TPM 헤더 1 개

-새시 침입 및 스피커 헤더 1 개

•CPU 팬 커넥터 (4 핀) 1 개

* CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.

-새시 팬 커넥터 (4 핀) 1 개

*새시 팬 팬 전력이 최대 1A(12W)인 새시 팬을 지원합니다.

-새시/워터펌프 팬 커넥터(4 핀)1개(스마트 팬 속도 제어)

*새시/워터펌프 팬은 팬 전력이 최대 2A(24W)인 수냥식 콜러 팬을 지원합니다.

*3핀 또는 4핀 팬이 사용 중인 경우, CHA_FAN1/WP 가 자동으로 감지할 수 있습니다.

•24 핀 ATX 전원 커넥터 1 개

BIOS 기능	8 핀 12V 전원 커넥터 1 개전면 패널 오디오 커넥터 1 개USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원 )USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원 )(ESD 보호 지원 )다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOSACPI 6.0 준수 웨이크 업 이벤트SMBIOS 2.7 지원CPU 코어 / 캐시 , CPU GT, VDD_CPU, VDD_IMC, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH 전압 다중 조정
하드웨어모니터	팬 타코미터 : CPU, 새시 , 새시 / 워터 팼프 팬저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절 ): CPU, 새시 , 새시 / 워터 팼프 팬팬 다중 속도 제어 : CPU, 새시 , 새시 / 워터 팼프 팬케이스 열림 감지전압 모니터링: CPU Vcore, +1.05V_PCH, VDD_CPU, VCCIN AUX, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V, VCCSA
OS	Microsoft® Windows® 10 64 비트 / 11 64 비트
인증	FCC, CEErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선”됩니다.

Clear CMOS 점퍼

(CLRMOS1)

(1,2페이지,13번 참조)

2 핀 점퍼

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 배십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀들을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다. CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오.

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status (상태 지우기)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1,2페이지,12번 참조)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 스위치, 리셋 스위치, 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다. 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원 스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐(S5) 상태에 있을 때는 LED가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원

스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

새시 침입 및 스피커 헤더 (7 핀 SPK_CI1)

(1,2페이지,10번 참조)

새시 침입 및 새시 스피커를 이 헤더에 연결하십시오.

시리얼 ATA3 커넥터 수직:

(SATA3_0:

1,2페이지,8번 참조)

(SATA3_1:

1,2페이지,9번 참조)

(SATA3_2:

1,2페이지,7번 참조)

(SATA3_3:

1,2페이지,6번 참조)

SATA3_1 SATA3_3 SATA3_0 SATA3_2

이들 네 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송

속도를 제공하는 내부 저장

장치용 SATA 데이터 케이블을 지원합니다.

* SATA- 타입 M.2

장치에서 M2_1 을 사용

중이면,SATA3_0 이

비활성화됩니다 (H610M-

HDVP/D5 R2.0 전용).

USB 2.0 헤더

(9 핀 USB_3_4)

(1,2페이지,15번 참조)

(9 핀 USB_5_6)

(1,2페이지,14번 참조)

USB_PWR P- P+ GND DUMMY 1 GND P+ USB_PWR P-

이 마더보드에는 USB 2.0 헤더 두 개가 있습니다. 각 USB 2.0

헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.2 Gen1 헤더

(19 핀 USB3_1_2)

(1,2페이지,5번 참조)

VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

이 마더보드에는 하나의 USB

3.2 Gen1 헤더가 있습니다.이

USB 3.2 Gen1 헤더는 포트 2 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1,2페이지,19번 참조

OUT_RET MIC_RED PRESENCE# GND OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이어가 HDA를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 해더에 설치하십시오:

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN)을 OUT2_R에 연결하고 Audio_L (LIN)을 OUT2_L에 연결합니다.
C.접지(GND)를접지(GND)에연결합니다.
D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탐으로 가서 "Recording Volume( 녹음 볼륨 )"을 조정합니다.

새시 팬 커넥터

(4 핀 CHA_FAN2)

(1,2페이지,16번 참조)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

팬 케이블을 팬 커넥터에

연결하고 검은색 와이어를

접지핀에 연결하십시오.

새시 / 워터 펌프 팬

커넥터

(4 핀 CHA_FAN1/WP)

(1,2페이지,20번 참조)

이 마더보드에는 4 핀 수냉식

새시 팬 커넥터 1 개가 탑재되어

있습니다.3 핀 CPU 새시 수냉식

쿨러 팬을 연결하려는 경우 핀

1-3 에 연결하십시오.

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1,2페이지,3번 참조)

이 마더보드에는 4 핀 CPU 팬

(저소음 팬) 커넥터가 탑재되어

있습니다.3 핀 CPU 팬을

연결하려는 경우 핀 1-3 에

연결하십시오.

ATX 전원 커넥터

(24 핀 ATXPWR1)

(1,2페이지,4번 참조)

이 마더보드에는 24핀 ATX 전원 커넥터가 탑재되어 있습니다.

20 핀 ATX 전원공급장치를

사용하려면 핀 1 과 핀 13 을 따라 연결하십시오.

ATX 12V 전원 커넥터

(8 핀 ATX12V1)

(1,2페이지,1번 참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어

있습니다.4 핀 ATX

전원공급장치를 사용하려면 핀

1과 핀 5을 따라 연결하십시오.

*경고:연결된 전원 케이블이

그래픽 카드가 아닌 CPU 용인지

확인하십시오. PCIe 전원

케이블을 이 커넥터에 꽃지

마십시오.

SPI TPM 헤더

(13 핀 SPI_TPM_J1)

(1,2페이지,11번 참조)

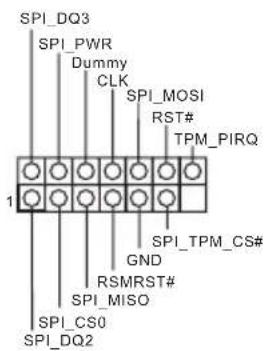

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

이 커넥터는 키, 디지털 인증서, 암호 및 데이터를 안전하게

보관할 수 있는 SPI TPM(Trusted

Platform Module) 시스템을

지원합니다. TPM 시스템은

네트워크 보안을 강화하고,

디지털 신원을 보호하며 플랫폼

무결성을 유지합니다.

시리얼 포트 헤더

(9 핀 COM2)

(1,2페이지,18번 참조)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

이 COM 헤더는 시리얼 포트

모듈을 지원합니다.

인쇄 포트 헤더

(25 핀 LPT1)

(1, 2 페이지 ,

17 번 참조)

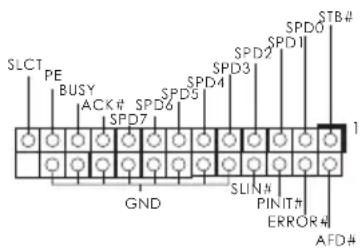

SLCT PE BUSY ACK# SPD6 SPD7 SPD3 SPD2 SPD1 SPD0 STB# GND SLIN# PINIT# ERROR# AFD#

프린터 장치의 간편한 연결을

가능하게 하는 인쇄 포트

케이블용 인터페이스입니다.
