Caractéristiques techniques	Détails
Format	Micro ATX
Socket	Intel LGA 1700
Chipset	Intel B660
RAM Max	64 Go
Type de RAM	DDR4
Slots RAM	2 x DIMM
Ports SATA	4 x SATA 3.0
Ports USB	USB 3.2 Gen 1, USB 2.0
Sorties vidéo	HDMI, DisplayPort
Audio	Realtek ALC897
Alimentation	24-pin ATX, 8-pin CPU
Dimensions	24.4 cm x 24.4 cm
Utilisation	Idéale pour les configurations de jeu et de bureau
Maintenance	Vérifier les mises à jour du BIOS régulièrement
Sécurité	Support des fonctionnalités de sécurité Intel
Informations générales	Compatible avec les processeurs Intel de 12ème génération

FOIRE AUX QUESTIONS - B660M-HDVP/D5 ASROCK

Comment installer la carte mère ASROCK B660M-HDVP ?

Assurez-vous que votre boîtier est compatible avec le format Micro ATX. Placez la carte mère sur des entretoises dans le boîtier, puis vissez-la en place. Connectez les câbles d'alimentation, les composants et les périphériques selon le manuel.

Quels types de mémoire RAM sont compatibles avec la carte mère ASROCK B660M-HDVP ?

La carte mère ASROCK B660M-HDVP prend en charge la mémoire DDR4 jusqu'à 4800 MHz. Assurez-vous d'utiliser des modules de RAM compatibles avec le standard DDR4.

Comment mettre à jour le BIOS de la carte mère ASROCK B660M-HDVP ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu BIOS. Utilisez l'option 'Instant Flash' pour sélectionner le fichier et suivre les instructions à l'écran.

La carte mère ASROCK B660M-HDVP ne s'allume pas, que faire ?

Vérifiez que toutes les connexions d'alimentation sont correctement branchées. Assurez-vous également que les composants comme la RAM et le processeur sont correctement installés. Si le problème persiste, testez avec une autre alimentation.

Comment connecter le panneau avant à la carte mère ASROCK B660M-HDVP ?

Référez-vous au manuel de la carte mère pour localiser les broches du panneau avant. Connectez les câbles du bouton d'alimentation, du bouton de réinitialisation, des ports USB et des LED selon les indications fournies.

Y a-t-il un support pour le Wi-Fi sur la carte mère ASROCK B660M-HDVP ?

La carte mère ASROCK B660M-HDVP ne dispose pas de Wi-Fi intégré. Vous devrez utiliser un adaptateur Wi-Fi PCIe ou USB pour ajouter cette fonctionnalité.

Quels ports USB sont disponibles sur la carte mère ASROCK B660M-HDVP ?

La carte mère ASROCK B660M-HDVP dispose de plusieurs ports USB, incluant des ports USB 3.2 Gen1 et des ports USB 2.0. Vérifiez le manuel pour le schéma exact des ports.

Comment résoudre un problème d'écran noir lors du démarrage avec la carte mère ASROCK B660M-HDVP ?

Vérifiez les connexions de votre carte graphique et assurez-vous qu'elle est bien insérée dans son slot. Testez également avec une autre sortie vidéo ou un autre moniteur pour exclure un problème d'affichage.

La carte mère ASROCK B660M-HDVP supporte-t-elle le overclocking ?

Cette carte mère peut prendre en charge l'overclocking, mais cela dépend du processeur utilisé. Assurez-vous d'utiliser un processeur compatible avec l'overclocking et suivez les instructions dans le BIOS.

Comment vérifier la température des composants sur la carte mère ASROCK B660M-HDVP ?

Vous pouvez surveiller la température des composants via le BIOS ou en utilisant des logiciels tiers tels que HWMonitor ou Core Temp une fois le système d'exploitation installé.

MODE D'EMPLOI B660M-HDVP/D5 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 (facteur de forme Micro ATX)
  • Guide d'installation rapide ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0
• Guide d'assistance ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0
  • 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x vis pour sockets M.2
  • 1 x panneau de protection E/S

1.2 Spécifications

Plateforme	Facteur de forme Micro ATXConception à condensateurs solides
Processeur	Prend en charge les processeurs 12ème génération Intel® CoreTM (LGA1700)Alimentation à 5 phasesPrend en charge Intel® Hybrid TechnologyPrend en charge la technologie Intel® Turbo Boost Max 3.0
Chipset	B660M-HDVP/D5 R2.0:Intel® B660H610M-HDVP/D5 R2.0:Intel® H610
Mémoire	2 x fentes DIMM DDR5Capacité max. de la mémoire système : 64GOPrend en charge Intel® Extreme Memory Profile (XMP) 3.0B660M-HDVP/D5 R2.0:Prend en charge les mémoires sans tampon non ECC DDR5 jusqu'à 6200+(OC)*1DPC 1R jusqu'à 6200+ MHz (OC), 4800 MHz nativement.1DPC 2R jusqu'à 5800+ MHz (OC), 4800 MHz nativement.* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)H610M-HDVP/D5 R2.0:Prise en charge des mémoires DDR5 non-ECC, sans tampon et jusqu'à 5600** La prise en charge réelle peut varier selon le processeur* Prend en charge la DDR5 4800 (1DPC) de façon native.* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)

Fente	Processeur :
d'expansion	1 x PCIe 4.0 x16 (PCIE1), prend en charge le mode x16*Chipset:2 x fentes PCIe 3.0 x1 (PCIE2 et PCIE3)*ASMedia ASM1083:1 x fente PCI

Graphiques

- La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

• Architecture graphique Intel ^® X ^e (Gen 12)

- Quatre options de sortie graphique : D-Sub, DVI-D, HDMI et DisplayPort 1.4

*Prend en charge jusqu'à 3 écrans simultanément (pour H610M-HDVP/D5 R2.0 uniquement)

• Prend en charge quatre moniteurs (pour B660M-HDVP/D5 R2.0 uniquement)
• Prend en charge la technologie HDMI 2.1 TMDS Compatible avec résolution maximale de 4K x 2K (4096x2160) @ 60 Hz
• Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60 Hz
• Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60 Hz
• Prend en charge DisplayPort 1.4 avec résolution max. DSC (compressée) jusqu'à 8K (7680x4320) @ 60 Hz / 5K (5120x3200) @ 120 Hz
• Prend en charge HDCP 2.3 avec ports HDMI 2.1 compatibles TMDS et DisplayPort 1.4

Audio

• Audio 7.1 CH HD (Codec audio Realtek ALC897)

- Prend en charge la protection contre les surtensions

Réseau

• PCIE x1 Gigabit LAN 10/100/1000 Mo/s

• Realtek RTL8111H

- Prend en charge la fonction Wake-On-LAN

- Prend en charge la protection contre la foudre/les décharges électrostatiques

- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az

- Prend en charge PXE

Connectique du panneau arrière

• 1 x port clavier PS/2

- 1 x port souris PS/2

• 1 x port série: COM1

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x DisplayPort 1.4

- 2 x ports USB 2.0 (Protection contre les décharges électrostatiques)

- 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) - Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

B660M-HDVP/D5 R2.0:

- 4 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)

H610M-HDVP/D5 R2.0:

- 2 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)

Stockage

• B660M-HDVP/D5 R2.0:

Chipset :

- 1 x Socket Hyper M.2 (M2_1, Key M), supporte le mode PCIe Gen4x4 (64 Gb/s) de type 2242/2260/2280* - 4 x connecteur SATA3 6,0 Go/s

* Prend en charge Intel® Optane™ Technology
* Prend en charge Intel® Volume Management Device (VMD)
* Prend en charge les SSD NVMe comme disques de démarrage
* Prend en charge le kit ASRock U.2

H610M-HDVP/D5 R2.0:

Chipset :

• 1 x Socket Ultra M.2 (M2_1, Key M), supporte les modes SATA3 6.0 Gb/s et PCIe Gen3x4 (32 Gb/s) de type 2242/2260/2280*
  • 4 x connecteurs SATA3 6,0 Go/s**
  * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2
  ** Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

RAID (pour

B660M- HDVP/D5 R2.0 uniquement)

- Prend en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA

Connecteur

• 1 x embase pour port d'impression
• 1 x embase pour port COM
- 1 x embase SPI TPM
• 1 x prise LED d'alimentation et emplacement sur châssis
• 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de châssis (4 broches)

* Le connecteur pour ventilateur de châssis prend en charge un ventilateur de châssis d'eau d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W).

* CHA_FAN1/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12V 8 broches
• 1 x connecteur audio panneau frontal
- 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
- 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

Caractéris- tiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique multilingue
  • Compatible ACPI 6.0 Wake Up Events
• Compatible SMBIOS 2.7
• Réglage de la tension CPU Core/Cache, CPU GT, VDD_CPU, VDD_IMC, VCCIN AUX, +1,05V PROC, +0,82V PCH, +1,05V PCH

Surveillance du matériel

• Tachymètre de ventilateur : Ventilateurs de CPU, châssis, châssis / pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU, châssis, châssis / pompe à eau
• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, châssis, châssis / pompe à eau
  • Détection CHÂSSIS OUVERT
• Surveillance de la tension d'alimentation : CPU Vcore, +1,05V_PCH, VDD_CPU, VCCIN AUX, +1,05V PROC, +0,82V PCH, +12V, +5V, +3,3V, VCCSA

Système d'exploitation

- Microsoft® Windows® 10 64-bits / 11 64-bits

Certifications

• FCC, CE
• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier Clear CMOS

(CLRMOS1)

(voir p.1 ou 2, No. 13)

Cavalier (jumper) à

2 broches

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1 ou 2, No. 12)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise LED d'alimentation et emplacement sur châssis (SPK_CI1 à 7 broches) (voir p.1 ou 2, No. 10)

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3 Vertical:

(SATA3_0:

voir p.1, 2, No. 8)

(SATA3_1:

voir p.1, 2, No. 9)

(SATA3_2:

voir p.1, 2, No. 7)

(SATA3_3:

voir p.1, 2, No. 6)

SATA3_1 SATA3_3 SATA3_0 SATA3_2

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

* Si M2_1 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé (pour H610M-HDVP/D5 R2.0 uniquement).

Embases USB 2.0

(USB_3_4 à 9 broches)

(voir p.1 ou 2, No. 15)

(USB_5_6 à 9 broches)

(voir p.1 ou 2, No. 14)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Cette carte mère comprend deux embases USB 2.0. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embase USB 3.2 Gen1

(USB3_1_2 19 broches)

(voir p.1 ou 2, No. 5)

VbusVbus Vbus IntA_PB_SRSX- IntA_PB_SRSX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Cette carte mère comprend une embase USB 3.2 Gen1. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1 ou 2, No. 19)

OUT_RET OUT2_L MIC_RED J_SENSE OUT2_R PRESENCE# MIC2_R GND MIC2_L 1

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez longlet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteur du ventilateur du châssis

(CHA_FAN2 à 4 broches) (voir p.1 ou 2, No. 16)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTRID 1 2 3 4

Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP à 4 broches)

(voir p.1 ou 2, No. 20)

Cette carte mère est dotée d'un connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur du processeur

(CPU_FAN1 à 4 broches) (voir p.1 ou 2, No. 3)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1 ou 2, No. 4)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12 V (ATX12V1 à 8 broches) (voir p.1 ou 2, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12 V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

*Avertissement : Veuillez vérifier que le câble d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur.

Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1 ou 2, No. 11)

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase pour port série (COM2 à 9 broches) (voir p.1 ou 2, No. 18)

Cette embase COM prend en charge un module de port série.

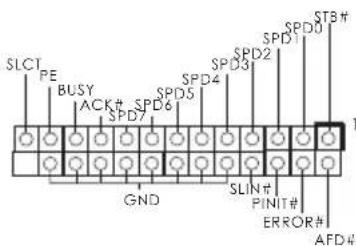

Embase de port d'impression (LPT1 à 25 broches) (voir p.1 ou 2, No. 17)

SLCT PE BUSY ACK# SPD6 SPD7 GND SPD4 SPD3 SPD2 SPD1 SPD0 STB# SLIN# PINIT# ERROR# AFD#

Il s'agit d'une interface pour le câble du port d'impression qui permet un branchement aisé des périphériques d'impression.
