用户手册 B660M-HDVP/D5 ASROCK

感谢您购买华擎 B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和BIOS软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新VGA卡和CPU支持列表。华擎网站http://www.asrock.com。

1.1 包装清单

·华擎 B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 主板（Micro ATX 规格尺寸）
·华擎 B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 快速安装指南
·华擎B660M-HDVP/D5R2.0/H610M-HDVP/D5R2.0支持光盘
- 2 x 串行 ATA (SATA) 数据线（选购）
- 1 x 螺丝（供 M.2 插座使用）
- 1 x l/O 面板

1.2 规格

平台	•Micro ATX规格尺寸•稳固的电容器设计
CPU	•支持第12代Intel®CoreTM处理器(LGA1700)•5电源相设计•支持Intel®Hybrid Technology•支持Intel®Turbo Boost Max Technology 3.0
芯片集	B660M-HDVP/D5 R2.0:•Intel®B660H610M-HDVP/D5 R2.0:•Intel®H610
内存	•2 x DDR5 DIMM槽•支持系统内存最大容量:64GB•支持Intel®Extreme Memory Profile (XMP) 3.0B660M-HDVP/D5 R2.0:•支持DDR5非ECC,非ECC,非缓冲内存,最高支持6200+(OC)*1DPC 1R,频率最高可达到6200 MHz以上(OC),固有频率为4800 MHz。•1DPC 2R,频率最高可达到5800 MHz以上(OC),固有频率为4800 MHz。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)H610M-HDVP/D5 R2.0:•支持DDR5非ECC、非缓冲内存,最高支持频率5600**实际支持可能视CPU而变化*原生支持DDR5 4800 (1DPC)。*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)

扩充槽 CPU:

• 1 x PCIe 4.0 x16 (PCIE1), 支持 x16 模式 *
  芯片集：
• 2 x PCIe 3.0 x1 槽（PCIE2 和 PCIE3）*
  ASMedia ASM1083:
• 1 x PCI 槽

* 支持 NVMe SSD 用作启动盘

图形	·只有GPU集成的处理器才支持Intel®UHD Graphics内置视效和VGA输出。·Intel®X®图形架构(Gen 12)·4个图形输出选项:D-Sub、DVI-D、HDMI和DisplayPort 1.4*同时最多支持两个3显示器(仅适用于H610M-HDVP/D5 R2.0)·支持四台显示器(仅适用于B660M-HDVP/D5 R2.0)·支持兼容TMDS的HDMI 2.1,60Hz时最大分辨率达4K×2K (4096x2160)·支持DVI-D,60Hz时最大分辨率达1920x1200·支持D-Sub,60Hz时最大分辨率达1920x1200·支持DisplayPort 1.4,DSC(压缩)最大分辨率可达8K(7680x4320)@60Hz/5K(5120x3200)@120Hz·支持HDCP 2.3及兼容TMDS的HDMI 2.1以及DisplayPort 1.4端口
音频	·7.1 CH高清音频(Realtek ALC897音频编解码器)·支持电涌保护
LAN	·PCIE x1 Gigabit LAN 10/100/1000 Mb/s·Realtek RTL8111H·支持Wake-On-LAN(网上唤醒)·支持雷电/ESD保护·支持高能效以太网802.3az·支持PXE
后面板I/O	·1xPS/2键盘端口·1xPS/2鼠标端口·1x串行端口:COM1·1xD-Sub端口·1xDVI-D端口·1xHDMI端口·1xDisplayPort 1.4·2xUSB 2.0端口(支持ESD保护)·1xRJ-45 LAN端口,带LED(ACT/LINK LED和SPEED LED)·高清音频插孔:线路输入/前扬声器/麦克风B660M-HDVP/D5 R2.0:·4xUSB 3.2 Gen1端口(支持ESD保护)H610M-HDVP/D5 R2.0:·2xUSB 3.2 Gen1端口(支持ESD保护)

存储 B660M-HDVP/D5 R2.0:

芯片集：

1 x 超级 M.2 接口（M2_1，Key M），支持类型 2242/2260/2280

PCIe Gen4x4 (64 Gb/s) 模式 *

4 x SATA3 6.0 Gb/s 接口

* 支持 Intel® Optane™ 技术
* 支持 Intel® 音量管理设备 (VMD)
* 支持 NVMe SSD 用作启动盘
* 支持华擎 U.2 套件

H610M-HDVP/D5 R2.0:

芯片集：

1 x 超级 M.2 插口（M2_1，Key M），支持 2242/2260/2280

SATA3 6.0 Gb/s 和 PCIe Gen3x4 (32 Gb/s) 模式 *

4 x SATA3 6.0 Gb/s 接口 **

* 支持 NVMe SSD 用作启动盘
* 支持华擎 U.2 套件
**如果M2_1被SATA型M.2设备占用，SATA3_0将被禁用。

RAID（仅适

用于 B660M-

HDVP/D5

R2.0)

- 支持 RAID 0、RAID 1、RAID 5 和 RAID 10，用于 SATA 存储设备

接口

• 1 x 打印端口接脚
• 1 x COM 端口接脚
• 1 x SPI TPM 接脚
• 1 x 机箱侵入和扬声器接脚
• 1 x CPU 风扇接口 (4 针)

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
- 1 x 机箱风扇接口 (4 针)
* 机箱风扇接口支持功率最高 1A (12W) 功率的机箱风扇。
- 1 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制）
* 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。
* CHA_FAN1/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

• 1 x 24 针 ATX 电源接口
• 1 x 8 针 12V 电源接口
• 1 x 前面板音频接口
• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）
• 1 x USB 3.2 Gen1 接脚（支持 2 个 USB 3.2 Gen1 端口，支持 ESD 保护）

BIOS功能特点	• AMI UEFI Legal BIOS, 支持多语言 GUI• ACPI 6.0 兼容唤醒事件• 支持 SMBIOS 2.7
	• CPU 内核 / 缓存、CPU GT、VDD_CPU、VDD_IMC、VCCIN AUX、+1.05V PROC、+0.82V PCH、+1.05V PCH电压多次调整
硬件监控	• 风扇转速计: CPU、机箱、机箱 / 水泵风扇• 静音风扇(根据 CPU 温度自动调整机箱风扇速度):CPU、机箱、机箱 / 水泵风扇• 风扇多种速度控制: CPU、机箱、机箱 / 水泵风扇• CASE OPEN(机箱打开)检测• 电压监控: CPU Vcore、+1.05V_PCH、VDD_CPU、VCCIN AUX、+1.05V PROC、+0.82V PCH、+12V、+5V、+3.3V、VCCSA
操作系统	• Microsoft® Windows® 10 64 位 /11 64 位
认证	• FCC、CE• ErP/EuP 支持(需要支持 ErP/EuP 的电源)

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRMOS1)

(参见第1页、第2页,

第13个)

2针跳线

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。请记住在清除 CMOS 后取下跳线帽。

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status” （清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接头

(9针PANEL1)

(参见第1页、第2页, 第12个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源开关）：

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET（重置开关）：

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时，此LED亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接头时，确保连线分配和针脚分配正确匹配。

机箱侵入和扬声器接脚 (7针SPK_CI1)

(参见第1页、第2页, 第10个)

请将机箱侵入和机箱扬声器连接到到此接脚。

串行 ATA3 接口

垂直：

(SATA3_0:

参见第1页、第2页，第8个）

(SATA3_1:

参见第1页、第2页，第9个）

(SATA3_2:

参见第1页、第2页，第7个）

(SATA3_3:

参见第1页、第2页，第6个）

SATA3_1 SATA3_3 SATA3_0 SATA3_2

这四个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

* 如果 M2_1 被 SATA 型 M.2 设备占用，SATA3_0 将被禁用（仅适用于 H610M-HDVP/D5 R2.0）。

USB 2.0 接脚

(9针USB_3_4)

(参见第1页、第2页, 第15个)

(9针USB_5_6)

(参见第1页、第2页, 第14个)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

此主板上有 2 个 USB 2.0 接脚。每个 USB 2.0 接脚可以支持两个端口。

USB 3.2 Gen1 接脚

(19针USB3_1_2)

(参见第1页、第2页, 第5个)

Vbus IntA_PA_SRSX- IntA_PA_SRSX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SRSX- GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

此主板上有一个 USB 3.2 Gen1 接脚。此 USB 3.2 Gen1 接脚可以支持两个端口。

前面板音频接头

(9针HD_AUDIO1)

(参见第1页、第2页，第19个)

OUT_RET OUT2_L J_SENSE MIC_RED OUT2_R PRESENCE# MIC2_R GND MIC2_L 1

此接头用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic”（前麦克风）选项卡，调整 “Recording Volume”（录音音量）。

机箱风扇接口

(4针CHA_FAN2)

(参见第1页、第2页, 第16个)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

机箱 / 水泵风扇接口

(4针 CHA_FAN1/WP)

(参见第1页、第2页, 第20个)

此主板提供一个 4 针水冷机箱风扇接口。如果您打算连接 3 针机箱水冷风扇，请将它连接到针脚 1-3。

CPU 风扇接口

(4针CPU_FAN1)

(参见第1页、第2页, 第3个)

此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

ATX 电源接口

(24针ATXPWR1)

(参见第1页、第2页, 第4个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(参见第1页、第2页, 第1个)

此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。

* 警告：请确保连接的电源线用于 CPU，而非图形卡。不要将 PCIe 电源线插接到此接口。

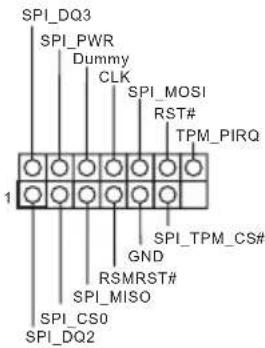

SPI TPM 接脚

(13 针 SPI_TPM_J1)

(参见第1页、第2页, 第11个)

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接口支持 SPI Trusted Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM 系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

串行端口接头

(9针COM2)

(参见第1页、第2页, 第18个)

此 COM 接脚支持串行端口模块。

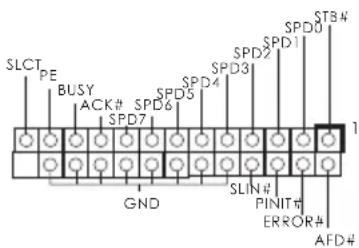

打印端口接头

(25 针 LPT1)

(参见第1页、第2页，第17个)

SLCT PE BUSY ACK# SPD6 SPD4 SPD7 SPD2 SPD1 STB# SPD3 SPD4 GND SLIN# PINIT# ERROR# AFD#

这是一个打印端口线缆接口，通过它可以方便地连接到打印机设备。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006 「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華聲 B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0V 立機板，木立機板經華聲嚴格品管製作，是一套讓人信頼的可靠產品。木產品採耐®設計所展現的優異效能，完全符合華聲對品質及耐度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不可行運転。如本文件有任何修改，可至華聲網站逕行取得更新版本，不另外運転。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您從機型的特定資訊。您可以在華聲網站找到最新的 VGA 卡及 CPU 支援清單。華聲網站 http://www.asrock.com。

1.1 白装内容

• 莱孽 B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 立楼板（Micro ATX 尺寸）
• 華撑 B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 快速安装指南
• 華孽 B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 支援光碟
  • 2 x Serial ATA (SATA) 資料纜線 (選#)
• 1 x 螺絲 (連*於 M.2 插座)
• 1 x I/0 面板外耳

1.2 規格

記憶體 • 2 x DDR5 DIMM 插構 • 最大系統記憶體容量：64GB • 文授 Intel® Extreme Memory Profile (XMP) 3.0 B660M-HDVP/D5 R2.0: • 文授 DDR5 共 ECC 無緩衝記憶體，最高 6200+(OC)*1DPC 1R 最高 6200+ MHz (OC)，原生 4800 MHz。 1DPC 2R 最高 5800+ MHz (OC)，原生 4800 MHz。 * 如需更多資訊，請參閱華聲網站上的記憶體支援表。 (http://www.asrock.com/) H610M-HDVP/D5 R2.0: • 文授 DDR5 共 ECC 共緩衝記憶體，最高可達 5600* * 實際支援可能隨 CPU 改變 * 原生支援 DDR5 4800 (1DPC)。 * 如需更多資訊，請參閱華聲網站上的記憶體支援表。 (http://www.asrock.com/)

擴充插槽 CPU： • 1 x PCIe 4.0 x16 (PCIE1)，支援 x16 模式 * 晶片組： • 2 x PCIe 3.0 x1 插槽 (PCIE2 和 PCIE3) * ASMedia ASM1083： • 1 x PCI 插槽

- 1 x Hyper M.2 插座（M2_1，Key M），支援 2242/2260/2280 型 PCIe Gen4x4（64 Gb/s）模式 *

- 4 x SATA3 6.0 Gb/s 接頭

- 1 x Ultra M.2 插座（M2_1，Key M），支援 2242/2260/2280 型 SATA3 6.0 Gb/s 和 PCIe Gen3x4（32 Gb/s）模式 *

- 4 x SATA3 6.0 Gb/s 接頭 **

** 如果 M2_1 被 SATA 型 M.2 裝置估，將停 SATA3_0。

- 針對 SATA 儲存裝置支援 RAID 0、RAID 1、RAID 5 及 RAID 10

接頭

- 1 x 列印連接埠拱針

- 1 x COM 連接埠拱針

- 1 x SPI TPM 拌針

- 1 x 機殼防護及喇叭拱針

- 1 x CPU 鼠鉏接頭 (4-pin)

* CPU 鼠筋接頭支援最高 1A (12W) 鼠筋功率的 CPU 鼠筋。

- 1 x 機殼屈鉏接頭 (4-pin)

* 機殼風盈接頭支援最高 1A（12W）風盈功率的機殼風盈。

- 1 x 機殼／水冷幫消壓的接頭（4-pin）（智慧型壓的速度控制）

* 機殼／水冷幫泄壓翁接頭支援最亮 2A（24W）壓翁功率的水冷壓翁。

* 如果 3-pin 式 4-pin 鳳鉅使 ^1 ，可自動偵測 CHA_FAN1/WP。

- 2 x USB 2.0 挫針（支援 4 位 USB 2.0 連接埠）（支援靜電保護）

- 1 x USB 3.2 Gen1 挫針（支援 2 位 USB 3.2 Gen1 連接埠） (支援靜電保護)

BIOS 功能	• AMI UEFI Legal BIOS 含多語 GUI 支援• ACPI 6.0 符合唤醒自動開機• 支援 SMBIOS 2.7
	• CPU 核心/快取、CPU GT、VDD_CPU、VDD_IMC、VCCIN AUX、+1.05V PROC、+0.82V PCH、+1.05V PCH電壓多重調整
硬體顯示器	• 压嶺轉速計:CPU、機殼、機殼/水冷幫淨壓磁• 靜音壓磁(依 CPU 溫度自動調整機殼壓磁速度):CPU、機殼、機殼/水冷幫淨壓磁• 压嶺多重速度控制:CPU、機殼、機殼/水冷幫淨壓磁• 機殼開段偵測• 電壓監控:CPU Vcore、+1.05V PCH、VDD_CPU、VCCINAUX、+1.05V PROC、+0.82V PCH、+12V、+5V、+3.3V、VCCSA
作業系統	• Microsoft® Windows® 10 64 位元 / 11 64 位元
認證	• FCC、CE• ErP/EuP Ready(需具備 ErP/EuP ready 電源供應器)

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務心理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自上超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，武器甚至會對您系統的元性及裝置造成傷害。您應自行直擔超頻保險及成本。我們對於因超頻所造成的可能損傷概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線蓋「短路」。若沒有跳線帽套在針腳上，該跳線蓋「開段」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁、第2頁，

編號 13)

2-pin 踝線

您可利 ^4 CLRMOS1 清除 CMOS 日的資料。若要清除多重設系統參數並預設設定，請先關閉電腦電源，再投下電源供應器的電源線。在等待 15 秒後，請使 ^4 踳線帽讓 CLRMOS1 上的 pin 短路約 5 秒。不遲，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。請主記，務必在清除 CMOS 後取下跳線蓋。

若您清除 CMOS，可能會偵測到攤散攤散。請調整 BIOS 選項「清除狀態」，清除先前攤散防護狀態的定義。

1.4 板载挫針及接頭

板載拱針及接頭都不是跳線。請勿將跳線帽套在這些拱針及接頭上。將跳線帽套在拱針及接頭上，將造成主機板永久性的受損。

系统面板挡针

(9-pin PANEL1)

（請參閱第1頁、第2頁， 編號 12）

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機載上的電源開關、重設開關及系統狀態指示燈連接至此掛針。在連接纜線之前請注意正負針腳。

PWRBTN（電源聲聲）：

連接至機數前面板上的電源障礙。您可設定電電源障礙關閉系統電源的模式。

RESET（重設醒）：

連接互機數面面板上的重設開關。若電腦凍結上無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電源LED）：

連接至機數前面板上的電源狀態指示燈。系統正在運作時，此 LED 舍亮起。系統進入 S1/S3 睦訊狀態時，LED 舍持續開樂。系統進入 S4 睦訊狀態武器機（S5）時，LED 舍想淡。

HDLED（磷酸活酶 LED）：

連接至機數前面板上的硬礫活動 LED。硬礫正在讀取式寫入資料時，LED會亮起。

各機數的前面板設計多直不動。前面板模組主要是由電源開關、重設開關、電源LED、磁碟活動LED、喇叭及其他裝置組成。將機數前面板模組連接至此拝針時，請確定信賴及斜線情況皆正確相談。

機殼防護及喇叭拝針

(7-pin SPK_CI1)

（請參閱第1頁、第2頁，編號10）

這四組 SATA3 接頭皆支援A部儲存裝置的 SATA 資料纜線，

最高可達 6.0 Gb/s 資料傳輸率。 * 若 M2_1 求 SATA 類型的 M.2

装置佔 ^1 ，將會停 ^2 SATA3_0

(僅連)於 H610M-HDVP/D5

R2.0)。

USB 2.0 择针

(9-pin USB_3_4)

（請參閱第 1 頁、第 2 頁， 編號 15）

(9-pin USB_5_6)

（請參閱第1頁、第2頁， 編號 14）

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

木立機板上含有兩組 USB 2.0 搵針。各 USB 2.0 搵針皆可支援兩個連接埠。

USB 3.2 Gen1 择针

(19-pin USB3_1_2)

（請參閱第1頁、第2頁，編號5）

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D- IntA_PB_D+ IntA_PB_D+ Dummy 1

此主機板上有一個 USB 3.2 Gen1 拦針。此 USB 3.2 Gen1 拦針皆可支援兩個連接埠。

前面板音訊拝針

(9-pin HD_AUDIO1)

（請參閱第1頁、第2頁，編號19）

OUT_RFT OUT2_L MIC_RED J_SENSE OUT2_R PRESENCE# MIC2_R GND MIC2_L 1

木拱針達於連接音訊裝置至前面板音訊。

1. 高解析度音讯支援智慧型音放介画面测（Jack Sensing），但機款上的面板須必須支援 HDA 才能正確運行。請依本王尹及機款王尹說明安裝系統。
2. 若您便 AC'97 音訊面板，請按照以下步驟安裝至前面面板音訊掛針：

A. 将 Mic_IN (MIC) 連接至 MIC2_L。
B. 将 Audio_R (RIN) 連接至 OUT2_R 將 Audio_L (LIN) 連接至 OUT2_L。
C. 将接地 (GND) 连接至接地 (GND)。
D. MIC_RET & OUT_RET 遵供 HD 音訊面板使 。您不需要在 AC'97 音訊面板上連接。
E. 若要啟動於側多克里，請前往 Realtek 控制面板的「FrontMic」標籤詳鑿「錄音音量」。

機殼風氣接頭

(4-pin CHA_FAN2)

（請參閱第1頁、第2頁， 編號 16）

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

請將區的纜線連接至區的接頭，並比對黑線及接地針腳。

機殼／水冷幫消壓盤接頭 (4-pin CHA_FAN1/WP)

（請參閱第1頁、第2頁，編號20）

木主機板配诺一般 4-Pin 水冷機殼壓的接頭。若您計畫連接 3-Pin 機殼水冷壓的，請接至 Pin 1-3。

CPU 厘 韓接頭

(4-pin CPU_FAN1)

（請參閱第1頁、第2頁，編號3）

木主機板配信 4-Pin CPU 壓筋（靜音壓筋）接頭。若您計畫連接 3-Pin CPU 壓筋，請接至 Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

（請參閱第1頁、第2頁，編號4）

木主機板配係-組 24-pin ATX

電源接頭。若要使 20-pin

ATX 電源供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭

(8-pin ATX12V1)

（請參閱第1頁、第2頁，編號1）

木立機板配備一組 8-pin ATX

12V 電源接頭。若要使 4-pin

ATX 電源供應器，請插入 Pin 1 及 Pin 5。

* 警告：請確定。連接 CPU 的電源線，而甚顯示卡的電源線。請勿將 PCIe 電源線插入此接頭。

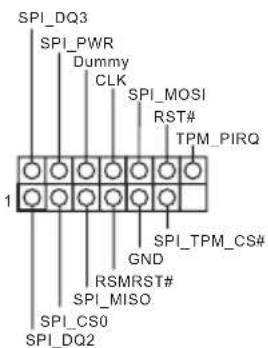

SPI TPM 挫针

(13-pin SPI_TPM_J1)

（請參閱第1頁、第2頁，編號11）

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 GND SPI_TPM_CS# RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

此接頭支援 SPI 信賴平台模組（TPM）系統，已確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統才能強化舉路安全、保護數位並分並確定平台完整性。

序列連接埠拝針

(9-pin COM2)

（請參閱第1頁、第2頁，編號18）

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

此 COM 挫針支援序列連接埠模組。

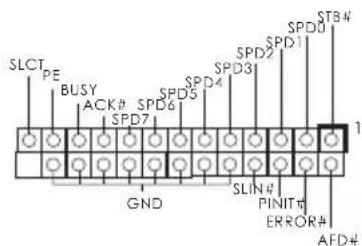

列印連接埠拱針 (25-pin LPT1) (請參閱第1頁、 第2頁，編號17)

SLCT PE BUSY ACK# SPD7 SPD6 GND SLIN# PINIT# ERROR# AFD# SPD2 SPD3 SPD4 SPD1 STB# 1

這是供列印連接埠纜線使“的 介面，四方便印表機裝置連線。
