ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 マザーボードをお買い上げ頂きありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様とBIOSソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRockのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRockのウェブサイトでは、最新のVGAカードおよびCPUサポート一覧もご覧になれます。ASRockウェブサイトhttp://www.asrock.com.

1.1 パッケージの内容

• ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 マザーボード（マイクロ ATXフォームファクター）
• ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 クイックインストールガイド
• ASRock B660M-HDVP/D5 R2.0 / H610M-HDVP/D5 R2.0 サポート CD
• 2xシリアル ATA (SATA) データケーブル (オプション)
• 1 x M.2 ソケット用ねじ
• 1×1/0 パネルシールド

1.2 仕様

プラット

- マイクロATXフォームファクター

フォーム

- 固体コンデンサ設計

CPU

- 第 12 世代 Intel® Core™ プロセッサ (LGA1700) に対応

- 5 電源フェーズ設計

- Intel® Hybrid テクノロジーに対応

- Intel® ターボブースト Max テクノロジー 3.0 に対応

チップセット

B660M-HDVP/D5 R2.0:

- Intel® B660

H610M-HDVP/D5 R2.0:

- Intel® H610

メモリ

- 2 x DDR5 DIMM スロット

- システムメモリの最大容量：64GB

- Intel® エクストリームメモリプロファイル (XMP) 3.0 に対応 B660M-HDVP/D5 R2.0:

- DDR5 非 ECC、最大 6200+ (OC)* のアンバッファードメモリ最大 6200+ MHz (OC) の 1DPC 1R、4800 MHz をネイティブにサポートします。

最大 5800+ MHz (OC) の 1DPC 2R、4800 MHz をネイティブにサポートします。

*詳細については、ASRockウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)

H610M-HDVP/D5 R2.0:

- 最大 5600 の DDR5 非 ECC アンバッファードメモリをサポートします *

* 実際のサポートは CPU によって異なることがあります

* DDR5 4800 (1DPC) をネイティブにサポートします。

*詳細については、ASRockウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)

拡張スロット

CPU:

- 1 x PCIe 4.0 x16 (PCIE1)、x16 モードをサポート * チップセット：

- 2 x PCIe 3.0 x1 スロット (PCIE2 および PCIE3)*

ASMedia ASM1083:

- 1 x PCI スロット

* 起動ディスクとして NVMe SSD に対応

グラフィックス・Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、GPU に統合されたプロセッサーのみでサポートされます。

- Intel® X ^e グラフィックスアーキテクチャ (Gen 12)

- 4つのグラフィックス出力オプション：D-Sub、DVI-D、HDMI、および、DisplayPort 1.4

* 最大 3 台のディスプレイを同時に対応します （H610M-HDVP/D5 R2.0 専用）

- 4台のモニターに対応 (B660M-HDVP/D5 R2.0 専用)

- HDMI 2.1 TMDS 互換に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz

- DVI-D に対応、最大解像度 1920x1200 @ 60Hz

• D-Sub に対応、最大解像度 1920x1200 @ 60Hz

- DSC（圧縮）最大解像度 8K (7680x4320) @ 60Hz/5K(5120x3200)

@120HzでDisplayPort 1.4をサポートします

- HDMI 2.1 TMDS互換および DisplayPort 1.4ポートでHDCP 2.3をサポートします

オー ディオ • 7.1 CH HD オーディオ (Realtek ALC897 Audio Codec)

- サージ保護に対応

LAN • PCIE x1 ギガビット LAN 10/100/1000 Mb/s

• Realtek RTL8111H

- Wake-On-LAN（ウェイク オン ラン）に対応

- 雷 / 静電気放電 (ESD) 保護に対応

- エネルギー効率のよいイーサネット 802.3az をサポート

- PXEをサポート

リアパネル I/O・1×PS/2 キーボードポート

- 1 x PS/2 マウスポート

- 1xシリアルポート:COM1

- 1 x D-Sub ポート

- 1 x DVI-D ポート

- 1 x HDMI ポート

- 1 x DisplayPort 1.4

- 2 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）

- LED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)

- HD オーディオジャック：ラインイン / フロントスピーカー / マイク

B660M-HDVP/D5 R2.0:

- 4 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）

H610M-HDVP/D5 R2.0:

- 2 x USB 3.2 Gen1 ポート（静電気放電 (ESD) 保護に対応）

ストレージ

B660M-HDVP/D5 R2.0:

チップセット：

- 1 x Hyper M.2 ソケット (M2_1、キー M)、タイプ 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) モードに対応 *

- 4 x SATA3 6.0 Gb/s コネクタ

* Intel® Optane™ テクノロジーに対応

* Intel® インテル ボリューム・マネジメント・デバイス (VMD)

*起動ディスクとしてNVMe SSDに対応

* ASRock U.2 キットに対応

H610M-HDVP/D5 R2.0:

チップセット:

- 1 x Ultra M.2 ソケット (M2_1、キー M)、タイプ 2242/2260/2280 SATA3 6.0 Gb/ 秒および PCIe Gen3x4 (32 Gb/ 秒) モードをサポート *

- 4 x SATA3 6.0 Gb/秒コネクター**

*起動ディスクとして NVMe SSD に対応

* ASRock U.2 キットに対応

** SATA タイプ M.2 デバイスで M2_1 を使用している場合は、SATA3_0 は無効になります。

RAID (B660M-HDVP/D5 R2.0 專用)

- SATA ストレージデバイスの場合、RAID 0、RAID 1、RAID 5および RAID 10 に対応

コネクタ

- 1x プリントポートヘッダー

- 1 x COM ポートヘッダー

- 1 x SPI TPM ヘッダー

- 1xシャーシイントルージョンとスピーカーヘッダー

- 1 x CPU ファンコネクタ (4 ピン)

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

- 1xシャーシファンコネクタ (4ピン)

*シャーシファンは最大 1A (12W) の出力のシャーシファンに対応します。

- 1xシャーシ/ウォーターボンプファンコネクタ（4ピン）（スマートファン速度制御）

*シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

* CHA_FAN1/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクタ
• 1×8ピン12V電源コネクタ
• 1x前面パネルオーディオコネクタ
• 2 x USB 2.0 ヘッダー（4つの USB 2.0 ポートに対応）（静電気放電 (ESD) 保護に対応）
• 1 x USB 3.2 Gen1 ヘッダー（2つの USB 3.2 Gen1 ポートに対応） (静電気放電 (ESD) 保護に対応)

BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU コア / キャッシュ、CPU GT、VDD_CPU、VDD_IMC、VCCIN AUX、+1.05V PROC、+0.82V PCH、+1.05V PCH 電圧マルチ調整

ハードウェア モニター

- ファンタコメータ：CPU、シャーシ、シャーシ/ウォーターポンプファン

- 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）：CPU、シャーシ、シャーシ / ウォーターポンプファン

- ファンマルチ速度制御：CPU、シャーシ、シャーシ/ウォーターボンプファン

- ケース開閉検知

- 電圧監視：CPU Vcore、+1.05V_PCH、VDD_CPU、VCCIN AUX、+1.05V PROC、+0.82V PCH、+12V、+5V、+3.3V、VCCSA

OS

- Microsoft® Windows® 10 64 ビット /11 64 ビット

認証

- FCC、CE - ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

Short

Open

CMOS クリアジャンパー (CLRMOS1)

(p.1、2、No.13参照)

2 ピンジャンパー

CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒間待ってから、ジャンパーキャップを使用して CLRMOS1 上のピンを 5 秒間ショートさせます。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。CMOS をクリアした後で、ジャンパーキャップを必ず取り外してください。

CMOSをクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOSオプションから「Clear Status（ステータスの消去）」で調整してください。

1.4 オンボードのヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー (9 ピン PANEL1)

(p.1、2、No.12参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの＋とーに気をつけてください。

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を続けます。システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ハードドライブアクティビティLED）：

シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

シャーシイントルージョンとスピーカーヘッダー(7 ピン SPK_CI1)(p.1、2、No.10 参照)

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

シャーシイントルージョンとシャーシスピーカーをこのヘッダーに接続してください。

シリアル ATA3 コネクタ 垂直： (SATA3_0: p.1、2、No.8 参照) (SATA3_1: p.1、2、No.9 参照) (SATA3_2: p.1、2、No.7 参照) (SATA3_3: p.1、2、No.6 参照)

SATA3_1 SATA3_3 SATA3_0 SATA3_2

これら 4 つの SATA3 コネクターは、最高 6.0 Gb/s のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。 * SATA タイプ M.2 デバイスで M2_1 を使用している場合は、SATA3_0 は無効になります（H610M-HDVP/D5 R2.0 専用）。

USB 2.0 ヘッダー (9 ピン USB_3_4) (p.1、2、No.15 参照) (9 ピン USB_5_6) (p.1、2、No.14 参照)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

このマザーボードには2つのUSB 2.0ヘッダーが装備されています。各USB 2.0ヘッダーは、2つのポートをサポートできます。

USB 3.2 Gen1 ヘッダー (19 ピン USB3_1_2) (p.1、2、No.5 参照)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

このマザーボードには1つのUSB 3.2 Gen1 ヘッダーが装備されています。このUSB 3.2 Gen1 ヘッダーは2つのポートをサポートできます。

フロントパネルオーディオ ヘッダー

(9 ピン HD_AUDIO1)

(p.1、2、No.19参照)

OUT_RET OUT2_L J_SENSE MIC_RED OUT2_R PRESENCE# MIC2_R GND MIC2_L 1

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが正しく機能するためには、シャーシのパネルワイヤーがHDAをサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。
2. AC'97オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) を アース (GND) に接続します。
D. MIC_RETとOUT_RETは、HDオーディオパネル専用です。AC'97オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシファンコネクター (4 ピン CHA_FAN2)

(p.1、2、No.16参照)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせてください。

シャーシ/ウォーターポン プファンコネクタ

(4ピン CHA_FAN1/WP)

(p.1、2、No.20参照)

このマザーボードは、4ピン水冷シャーシファンコネクタを搭載します。3ピンのシャーシ水冷却ファンを接続する場合には、ピン1-3に接続してください。

CPU ファンコネクタ (4 ピン CPU_FAN1)

(p.1、2、No.3参照)

このマザーボードは4ピンCPUファン（静音ファン）コネクタが装備されています。3ピンのCPUファンを接続する場合には、ピン1-3に接続してください。

ATX 電源コネクタ (24 ピン ATXPWR1) (p.1、2、No.4 参照)

このマザーボードは24ピンATX電源コネクタが装備されています。20ピンのATX電源を使用するには、ピン1と13に合わせて接続してください。

ATX 12V 電源コネクタ (8 ピン ATX12V1) (p.1、2、No.1 参照)

このマザーボードは8ピン ATX12V電源コネクターが装備 されています。4ピンのATX電 源を使用するには、ピン1と5に 合わせて接続してください。

*警告：接続されている電源ケーブルが、グラフィックスカード用ではなく、CPU用であることを確認してください。PCIe 電源ケーブルをこのコネクターに接続しないでください。

SPI TPM ヘッダー (13 ピン SPI_TPM_J1) (p.1、2、No.11 参照)

SPI_DQ3 SPI_PWR Dummy CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

このコネクタは SPI トラステッド・プラットフォーム・モジュール (TPM) システムに対応するので、鍵、デジタル証明書、パスワード、データを安全に保管できます。TPM システムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全性を保証します。

シリアルポートヘッダー (9 ピン COM2) (p.1、2、No.18 参照)

この COM ヘッダーはシリアルポートモジュールをサポートします。

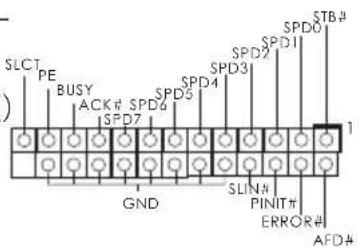

プリントポートヘッダー

(25 ピン LPT1)

(p.1、2、No.17参照)

SLCT PE BUSY ACK# SPD6 SPD7 SPD5 SPD4 SPD3 SPD2 SPD1 SPD0 STB# GND SLIN# PINIT# ERROR# AFD#

これは、プリンターデバイスとの接続を簡単に行うことのできる、プリントポートケーブル用のインタフェースです。

1 简介

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

正台 - Micro ATX 寸 - 同態電容設計

CPU - 支援第 12 代 Intel® Core™ 處理器 (LGA1700) - 5 電源相位設計 - 支援 Intel® 混合技術 - 支援 Intel® Turbo Boost Max 技術 3.0

B660M-HDVP/D5 R2.0: • Intel® B660 H610M-HDVP/D5 R2.0: • Intel® H610

* 支援 NVMe SSD 作業開機磁碟

顯示卡	僅限整合GPU的處理器才可支援Intel®UHD Graphics Built-inVisuals及VGA輸出。Intel®X°顯示卡架構(第12代)正保圖形輸出選項:D-Sub、DVI-D、HDMI及DisplayPort 1.4*最前陽時支援3台顯示器(僅遵於H610M-HDVP/D5 R2.0)支援正合顯示器(僅遵於B660M-HDVP/D5 R2.0)最前支援4K x 2K(4096x2160)@60Hz解析度的HDMI 2.1TMDS相容性最前支援1920x1200 @60Hz解析度的DVI-D最前支援1920x1200 @60Hz解析度的D-Sub支援DisplayPort 1.4,DSC(壓縮)最大解析度前達8K(7680x4320)@60Hz/5K(5120x3200)@120Hz支援HDCP 2.3,具HDMI 2.1 TMDS相容性和DisplayPort1.4連接埠
音訊	7.1 CH HD 音訊(Realtek ALC897 音訊轉碼器)支援突波保護
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111H支援雜路喚醒支援雷擊/靜電保護支援802.3az EEE 節能之大雜路支援PXE
後面板 I/O	1 x PS/2鍵盤連接埠1 x PS/2滑鼠連接埠1 x 序列連接埠:COM11 x D-Sub連接埠1 x DVI-D連接埠1 x HDMI連接埠1 x DisplayPort 1.42 x USB 2.0連接埠(支援靜電保護)1 x RJ-45 LAN連接埠,含LED(ACT/LINK LED及SPEEDLED)HD 音訊插孔:線路輸入/前置喇叭/麦克座B660M-HDVP/D5 R2.0:4 x USB 3.2 Gen1連接埠(支援靜電保護)H610M-HDVP/D5 R2.0:2 x USB 3.2 Gen1連接埠(支援靜電保護)

儲存裝置 B660M-HDVP/D5 R2.0 :

晶片組：

* 支援 Intel® Optane™ 技術

* 支援 Intel® 磁碟高管理装置 (VMD)

* 支援 NVMe SSD 作業開機磁碟

* 支持華寧 U.2 套件

H610M-HDVP/D5 R2.0:

晶片组：

* 支援 NVMe SSD 作業開機磁碟

* 支持華尊 U.2 套仕

RAID（直通）於B660M-HDVP/D5R2.0）

- 1 x 24 pin ATX 電源接頭

- 1 x 8 pin 12V 電源接頭

- 1 x 前面板音訊接頭

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

機殼防護拱針連接至此拱針。

Serial ATA3 接頭

垂直：

(SATA3_0:

請參閱第1頁、第2頁，

編號 8)

(SATA3_1:

請參閱第1頁、第2頁，

編號 9）

(SATA3_2:

請參閱第1頁、第2頁，

編號 7)

(SATA3_3:

請參閱第1頁、第2頁，

編號 6)

SATA3_1 SATA3_3 SATA3_0 SATA3_2
