MANUALE UTENTE WX178.9 WORX

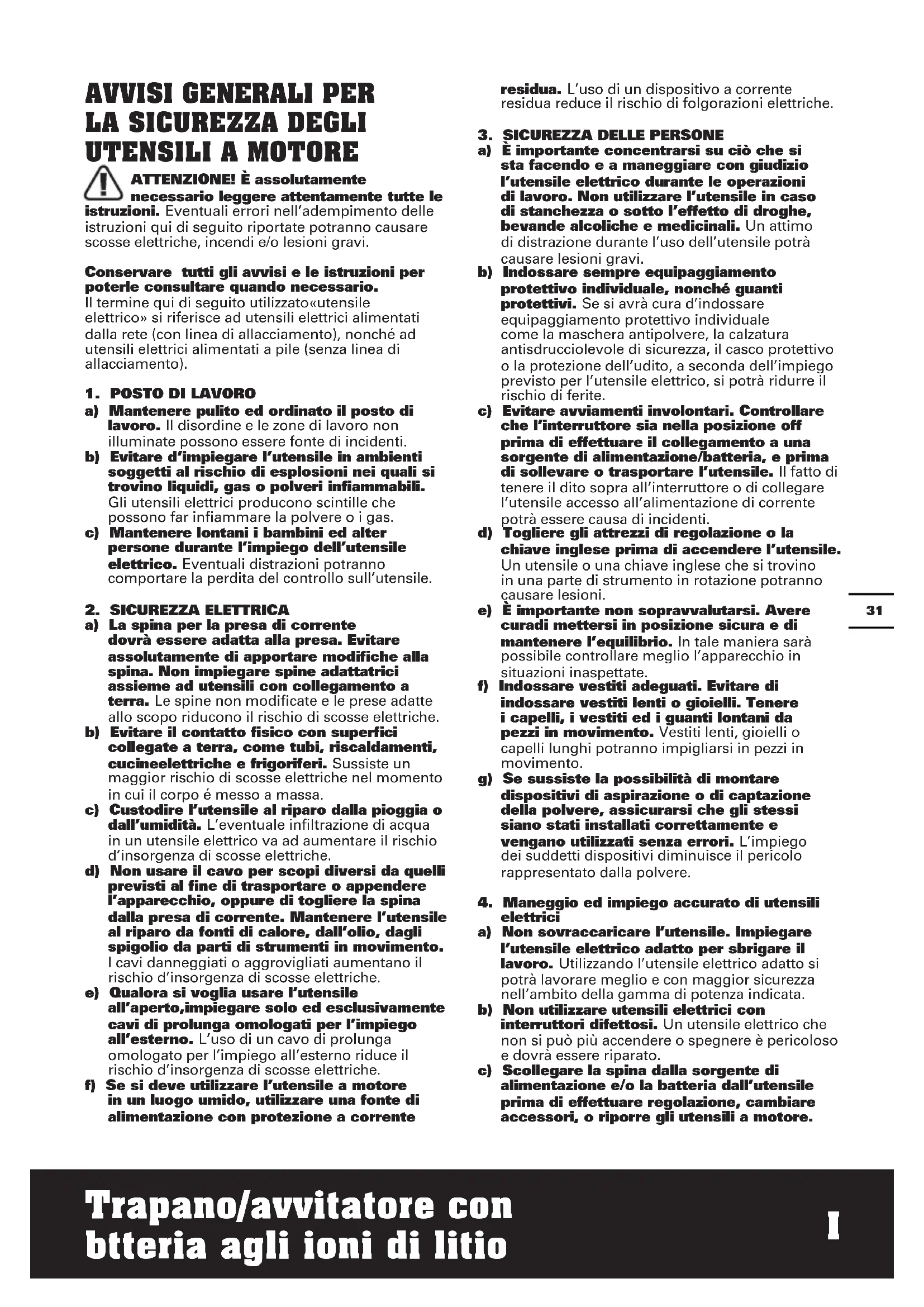

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Il termine qui di seguito utilizzato«utensile elettrico» si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento), nonché ad utensili elettrici alimentati a pile (senza linea di allacciamento).

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas. c) Mantenere lontani i bambini ed alter persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2. SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucineelettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’apparecchio, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigolio da parti di strumenti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto,impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Se si deve utilizzare l’utensile a motore in un luogo umido, utilizzare una fonte di alimentazione con protezione a corrente residua. L’uso di un dispositivo a corrente residua reduce il rischio di folgorazioni elettriche.

3. SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile elettrico durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare avviamenti involontari. Controllare che l’interruttore sia nella posizione off prima di effettuare il collegamento a una sorgente di alimentazione/batteria, e prima di sollevare o trasportare l’utensile. Il fatto di tenere il dito sopra all’interruttore o di collegare l’utensile accesso all’alimentazione di corrente potrà essere causa di incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte di strumento in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere curadi mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’apparecchio in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’impiego dei suddetti dispositivi diminuisce il pericolo rappresentato dalla polvere.

4. Maneggio ed impiego accurato di utensili

elettrici a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Scollegare la spina dalla sorgente di alimentazione e/o la batteria dall’utensile prima di effettuare regolazione, cambiare accessori, o riporre gli utensili a motore.32 Trapano/avvitatore con btteria agli ioni di litio

Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’apparecchio a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’apparecchio. Verificare che le parti mobili dello strumento funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’apparecchio stesso. Far riparare le parti danneggiate prima d’impiegare l’apparecchio. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare utensili elettrici, accessori, attrezzi,ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di apparecchio. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5. MANEGGIO ED IMPIEGO ACCURATO DI

ACCUMULATORI a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore.Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature.

a) Fare riparare l’apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’apparecchio.

1. Indossare protezioni per le orecchie con

tutti i trapani a percussione. L’esposizione al rumore può provocare la perdita dell’udito.

2. Usare le impugnature ausiliarie fornite in

dotazione all’attrezzo. La perdita di controllo può provocare lesioni personali.

3. Qualora si eseguano attività che

prevedano il contatto dell’attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l’utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell’attrezzo ed il conseguente rischio di scossa elettrica per l’operatore.

BATTERIA a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d) Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico. f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico. g) Tenere le cellule e il pacco batteria puliti e asciutti. h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve essere caricato prima

dell'uso. Utilizzare sempre il caricatore33 Trapano/avvitatore con btteria agli ioni di litio

corretto e consultare le istruzioni. j) Non lasciare un pacco batteria in carica se non in uso. k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. l) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C). m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri. n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d’incendi quando è usato con un altro pacco batteria. o) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura. p) Tenere il pacco batteria fuori dalla portata dei bambini. q) Conservare i documenti originali del prodotto per riferimenti futuri. r) Rimuovere la batteria dall'apparecchiatura, se non in uso. s) Smaltire adeguatamente. SIMBOLI Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni Attenzione Indossare una protezione per l’udito Indossare una protezione per gli occhi Indossare maschera antipolvere Non esporre alla pioggia o all’acqua Non bruciare Indossare guanti di protezione. Li-I on Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta Trapanatura Avvitatura Legno Metallo34 Trapano/avvitatore con btteria agli ioni di litio

Tubo in acciaio Piastrella in ceramica Vite spanata Blocco Sblocca Alta velocità Bassa velocità I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. xINR18/65-y: Batterie cilindriche agli ioni di litio con diametro di 18 mm e altezza max di 65 mm; “x” rappresenta un numero di batterie collegate in serie, vuoto se 1; “-y” rappresenta un numero di batterie collegate in parallelo, vuoto se 1.

MODALITÀPERFORAZIONE

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Codice WX178 WX178.1 WX178.9 (1- desig- nazione del macchinario rappresentativo del Trapano a batteria) WX178 WX178.1 WX178.9 Alimentazione carica batteria 100-240V ~50/60Hz Voltaggio 20V Max** Velocità senza carico 0-800/min Coppia max 20N.m Capacità del mandrino 10mm Perfora- zione max. Acciaio 10mm Legno 25mm Peso dell’utensile 1.3kg 0.93kg **Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L

3.0dB (A)35 Trapano/avvitatore con btteria agli ioni di litio

Indossare la protezione per le orecchie quando la pressione sonora è superiore a 80dB(A) INFORMAZIONI SULLA VIBRAZIONE I valori totali di vibrazione (somma vettoriale triassiale) sono determinati secondo lo standard EN 60745: Foratura su metallo Valore emissione vibrazioni

h,D = 2,675m/s² Incertezza K = 1,5m/s² Avvitamento senza impatto Valore emissione vibrazioni

= 1,831m/s² Incertezza K = 1,5m/s² Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro e anche come verifica preliminare dell'espoziione. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell'utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10°C o inferiori Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni. ACCESSORI WX178 WX178.1 WX178.9 Inserti a Doppia Punta (PH2/SL5.5)

Batteria 1 2 / Caricabatteria 1 1 / Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi. ISTRUZIONI SUL FUNZIONAMENTO NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

La macchina è idonea per avvitare e svitare viti così pure per eseguire forature nel legno, nel metallo e in materiali sintetici. MONTAGGIO E FUNZIONAMENTO AZIONE FIGURA PRIMA DEL FUNZIONAMENTO Rimozione del pacco batteria Vedere Fig. A1 Caricamento della batteria Vedere Fig.A2 Inserimento del pacco batteria Vedere Fig. A3 MONTAGGIO -- Inserimento delle punte Vedere Fig. B1, B2 -- Rimozione delle punte Vedere Fig. B3 Montaggio del gancio per cintura e del fermapunta Vedere Fig.C1, C2,C3,C4 FUNZIONAMENTO36 Trapano/avvitatore con btteria agli ioni di litio

Interruttore Bit Lock

-ringen medurs eller moturs. AVVERTENZA: Assicurarsi sempre che la punta sia ben fissata prima di avviare l’utensile. Un mandrino danneggiato o una puntata allentata possono causare lesioni personali. NOTA: Quando le griffe del mandrino sono completamente aperte o chiuse, il mandrino si attiverà emettendo un clic. É normale avvertire questo suono. Se l'interruttore Bit Lock

(12) non funziona, verificare che la batteria sia carica, quindi premere brevemente il grilletto. Quando si regola il mandrino, mantenere il trapano avvitatore inclinato verso l'alto per evitare che la punta cada fuori. Controllo rotazione avanti/indietro Avvertenza: Non invertire mai la direzione di rotazione mentre il mandrino è in movimento. Attenderne l'arresto! Vedere Fig. D1, D2, D3 Selezionedellamodalità di funzionamento Premere il pulsante della funzione per selezionare la modalità di funzionamento. Il pulsante si illuminerà di blu per alcuni secondi. Premere leggermente l'Interruttore di controllo velocità variabile (10) per fare illuminare di nuovo il pulsante della funzione. Modalità avvitatore con Safe Drive

• Quando si esegue un avvitamento l'utensile si arresta automaticamente appena la testa della vite è a filo con la superficie del pezzo da lavorare. Se si desidera che la vite vada più a fondo, continuare a premere l'Interruttore di controllo velocità variabile (10). L'utensile eseguirà delle rotazioni lente per inserire la vite più in profondità.

• Una volta raggiunta la profondità di avvitamento desiderata, rilasciare l'Interruttore di controllo velocità variabile (10). NOTA:

-funktionen kan inte aktiveras om den variabla hastighetsväxlaren (10) om den har uppnåt maximihastigheten. Vedere Fig. E Modalità Trapanatura Vedere Fig. F Modalità Impulsi AVVERTENZA: Non lavorare per lunghi periodi con la Modalità Impulsi attivata, perché il motore può surriscaldarsi. NOTA: La Modalità Impulsi è molto efficace per evitare che la vernice superficiale viti venga rimossa, per estrarre le viti ostinate e per prevenire the la punta scivoli via quando si devono forare superfici lisce. Quando la Modalità Impulsi è attivata è possibile effettuare la commutazione alla Modalità Perforazione/Avvitamento.

• Accertarsi che il Controllo rotazione avanti/indietro (4) sia spostato verso sinistra o verso destra e la Modalità Impulsi sia selezionata.

• Premere l'Interruttore di controllo velocità variabile (10) e l'utensile inizierà a ruotare a una velocità controllabile. Vedere Fig.G Controllo variabile della velocità AVVERTENZA: Non usare per periodi prolungarti a bassa velocità perché internamente si crea un calore eccessivo. Vedere Fig. H37 Trapano/avvitatore con btteria agli ioni di litio

Utilizzo della spia LED Per accendere la luce, premere l'interruttore On/Off e assicurarsi il comando di rotazione avanti/ indietro sia a destra/sinistra. Al rilascio dell'Interruttore di controllo velocità variabile (10) la spia si spegnerà dopo un momento. Il LED è anche un indicatore della capacità della batteria. Lampeggia quando il livello di carica è basso. L’utensile e la batteria sono muniti di un sistema di protezione. Quando la spia LED lampeggia rapidamente, il sistema interromperà automaticamente l’alimentazione all’utensile per estendere la durata della batteria. L’utensile si arresta automaticamente durante il funzionamento se l’utensile e/o la batteria si trovano in una delle seguenti condizioni:

• Sovraccarico: l’utensile viene fatto funzionare in modo tale da generare una corrente eccessivamente elevata. In tal caso, rilasciare l’interruttore di attivazione sull’utensile e interrompere l’applicazione che ha causato il sovraccarico dell’utensile. Quindi tirare nuovamente l’interruttore di attivazione per riavviarlo.

• Surriscaldamento: nella condizione di cui sopra, se l’utensile non viene avviato, l’utensile e la batteria sono sovraccarichi. In tal caso, lasciare che l’utensile e la batteria si raffreddino prima di tirare nuovamente l’interruttore di attivazione.

• Bassa tensione della batteria: la capacità rimanente della batteria è troppo bassa e l’utensile non può funzionare. In tal caso, rimuovere e ricaricare la batteria. Vedere Fig. H

SOLUZIONE DI PROBLEMI

1. PERCHÉ IL TRAPANO NON FUNZIONA

QUANDO LO ACCENDO? Il regolatore di rotazione normale e inversa, situato sopra l'apposito tasto a scatto è posizionato nella funzione di blocco. Attivare la funzione di rotazione richiesta, spostando la levetta nella relativa direzione. Premere nuovamente il tasto e il trapano inizierà a ruotare.

I problemi relativi ai tempi di caricamento elencati sopra e un prolungato non utilizzo di un'unità batteria (7) provocano la riduzione della durata d’esercizio dell’unità batteria stessa. Questo inconveniente può essere risolto solamente grazie ad un utilizzo più continuo e a diverse operazioni di caricamento e scaricamento con l'uso del trapano. Condizioni di lavoro più pesanti, come ad esempio l'inserimento di viti di grandi dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l'unità batteria con temperature al di sotto di 0oC (32° F) e al di sopra di 45oC (113° F) poiché quest’operazione incide sul rendimento della batteria stessa.

NON GIRA. Premere il grilletto e far girare brevemente il mandrino. L'interruttore Bit Lock

dovrebbe sbloccarsi e funzionare normalmente . MANUTENZIONE Rimuovere il pacco batteria dall'utensile prima di eseguire qualsiasi regolazione, riparazione o manutenzione. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Conservare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all’interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all’attrezzo. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.38 Trapano/avvitatore con btteria agli ioni di litio

DICHIARAZIONE DI CONFORMITÀ NOI, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Dichiara che l’apparecchio , Descrizione WORX Trapano batteria agli ioni di litio Codice WX178 WX178.1 WX178.9 (1- desig- nazione del macchinario rappresentativo del Trapano a batteria) Funzioni Perforazione/ Serraggio e rimozione di viti e dadi È conforme alle seguenti direttive: 2006/42/EC 2011/65/EU 2014/30/EU Conforme a, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Marcel Filz Indirizzo Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Suzhou 2017/12/25 Allen Ding Vice capo ingegnere, testing e certificazione Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China39 Taladro/atornillador con batería de iones de litio
