BEDIENUNGSANLEITUNG WX178.9 WORX

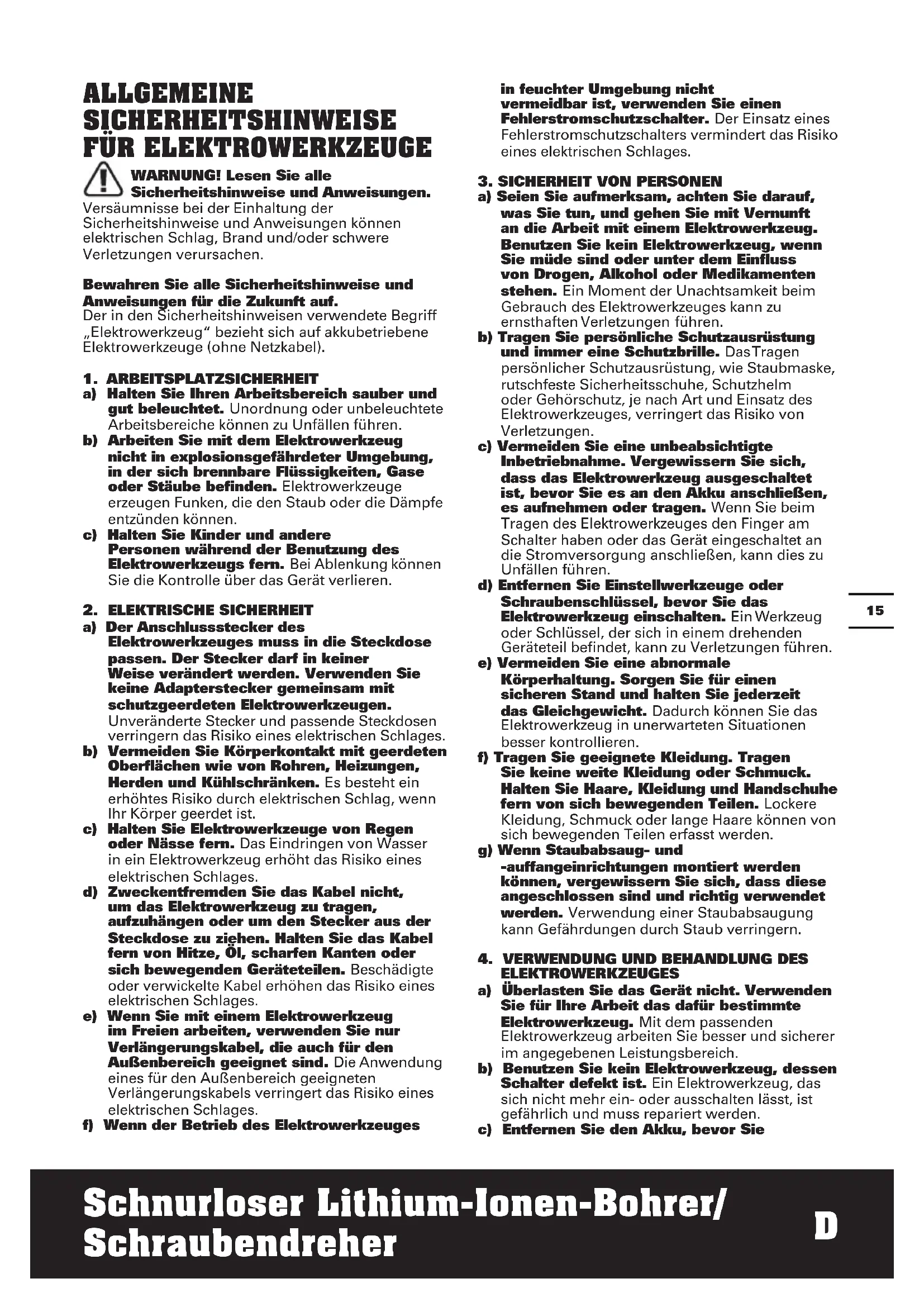

ALLGEMEINE SICHERHEITSHINWEISE

FÜR ELEKTROWERKZEUGE

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. VERWENDUNG UND BEHANDLUNG DES

ELEKTROWERKZEUGES a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Entfernen Sie den Akku, bevor Sie1716 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. VERWENDUNG UND BEHANDLUNG DES

AKKUWERKZEUGS a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Tragen Sie Gehörschutz bei der Benutzung

von Schlagbohrmaschinen. Die Einwirkung von Lärm kann Gehörverlust bewirken.

2. Benutzen Sie die mit dem Elektrowerkzeug

mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen.

3. Halten Sie das Werkzeug an den isolierten

Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in Wänden, Decken usw. verborgene Leitungen oder das Netzkabel berühren könnten. Metallteile am Werkzeug, die mit stromführenden Drähten in Berührung kommen, werden selbst stromführend und können der Bedienperson einen elektrischen Schlag versetzen. SICHERHEIT HINWEISE

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden. g) Akkupack sauber und trocken halten. h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch aufgeladen

werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang1716 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

ausführen. j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen. k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. l) Akkupacks funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten. m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden. n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen. o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist. p) Akkupacks von Kindern fernhalten. q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. r) Den Akku bei Nichtverwendung aus dem Gerät nehmen. s) Ordnungsgemäß entsorgen. SYMBOLE Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt WARNUNG Tragen Sie Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubmaske Vor Regen und Feuchtigkeit schützen Nicht verbrennen Tragen Sie Schutzhandschuhe. Li-I on Li-ion Batteriepack. Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle. Bohren Schrauben Holz Metall Stahlrohr Keramikfliese Überdrehte Schraube Verriegeln Entriegeln Hohe Drehzahl1918 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

Niedrige Drehzahl Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. xINR18/65-y: Zylindrische Lithium- Ionen-Akkuzellen mit einem max. Durchmesser von 18 mm und einer Höhe von 65 mm, “x” ist die Zahl der in Reihe geschalteten Zellen, wenn leer = 1 ; “-y” ist die die Zahl der parallel geschalteten Zellen, wenn leer = 1

10. VARIABLER GESCHWINDIGKEIT

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. TECHNISCHE DATEN

der Maschine, Repräsentant des Akku- Bohrschrauber) WX178 WX178.1 WX178.9 Spannung Ladegerät 100-240V ~50/60Hz Nennspannung 20V Max** Leerlaufdrehzahl 0-800/min Max. Drehmoment 20N.m Bohrfutter Spannweite 10mm Maximaler Bohr- durchmesser in Stahl 10mm Holz 25mm Gewicht 1.3kg 0.93kg **Spannung ohne Arbeitslast gemessen. An- fangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

: 80.5dB(A) Gewichtete Schallleistung L

3.0dB (A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)1918 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

INFORMATIONEN ÜBER VIBRATIONEN Vibrationsgesamtmesswertermittlung gemäß EN 60745: Bohren in Metall Vibrationsemissionswert

h,D = 2,675m/s² Unsicherheit K = 1,5m/s² Schrauben eindrehen ohne Schlagbohren Vibrationsemissionswert

= 1,831m/s² Unsicherheit K = 1,5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden. WARNUNG:Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand- Arm-Vibrationssyndroms kommen. WARNUNG:Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibra- tionen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WX178 WX178.1 WX178.9 Doppelbits (PH2/ SL5.5)

Batteriepack 1 2 / Ladegerät 1 1 / Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

HINWEISE ZUM BETRIEB

Hinweis: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG VOR INBETRIEBNAHME Entnehmen des Akkupacks Siehe Bild A1 Aufladen des Akkus Siehe Bild A2 Einsetzen des Akkupacks Siehe Bild A3 Montage -- Einsetzen von Bits Siehe Bild B1,

-- Entfernen von Bits Siehe Bild B3 Montieren des Gürtelclips und Bit-Clips Siehe Bild C1, C2,C3,C4 BETRIEB2120 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

-Schalter Der in diesem Werkzeug integrierte Bit Lock

Schalter (12) kann einen Bohrer sehr schnell und automatisch lösen bzw. einspannen. Das kann durch Drehen des Bit Lock

Rings im bzw. gegen den Uhrzeigersinn erfolgen. Warnung:Stellen Sie immer sicher, dass der Bit fest ist, bevor Sie das Werkzeug in Betrieb nehmen. Schäden am Bohrfutter oder ein loser Bit können zu Verletzungen führen. HINWEIS: Wenn sich die Spannfutterbacken vollständig öffnen oder schließen, wird die Kupplung aktiviert und es ist ein Klickgeräusch zu hören. Das ist normal. Falls der Bit Lock

-Schalter (12) nicht funktioniert, überprüfen Sie, dass der Akku geladen ist, und drücken Sie den Schalter kurzzeitig. Halten Sie den Bohrer bei der Einstellung des Spannfutters nach oben gerichtet, damit dieser nicht herausfallen kann. Vorwärts-/Rückwärts- Rotationssteuerung WARNUNG: Ändern Sie die Arbeitsrichtung niemals bei laufendem Bohrer. Warten Sie, bis der Bohrer steht! Siehe Bild D1, D2, D3 Auswahl der Betriebsart Drücken Sie die Funktionstaste, um die Betriebsart auszuwählen. Die Taste wird einige Sekunden lang blau leuchten. Drücken Sie den Drehzahl- Regelschalter (10) leicht, um die Funktionstaste erneut zu beleuchten. Antriebsmodus mit Safe drive

• Beim Eindrehen einer Schraube stoppt das Werkzeug automatisch, sobald der Schraubenkopf bündig mit der Oberfläche des Werkstücks ist. Falls die Schraube tiefer versenkt werden soll, drücken Sie weiter auf den Drehzahl- Regelschalter (10). Das Werkzeug wird langsam weiter drehen, um die Schraube tiefer zu versenken.

• Wenn die gewünschte Tiefe erreicht ist, lassen Sie den Drehzahl-Regelschalter (10) los. HINWEIS:

1. Falls das Werkzeug früher als

gewünscht stoppt, lassen Sie den Drehzahl-Regelschalter (10) los und drücken Sie ihn erneut.

2. Die Safe Drive TM Funktion kann

nicht aktiviert werden, bevor der Drehzahl-Regelschalter (10) die maximale Drehzahl erreicht hat. Siehe Bild E Bohren modus Siehe Bild F Impuls Assistent WARNUNG: Arbeiten Sie nicht über längeren Zeitraum mit aktiviertem Impuls Assistent, da der Motor überhitzen kann. HINWEIS: Der Impuls Assistent ist sehr effektiv, um das Überdrehen von Schrauben zu verhindern, hartnäckige Schrauben zu entfernen und um zu verhindern, dass die Bohrerspitze beim Bohren auf glatten Oberflächen verrutscht. Wenn der Impuls Assistent aktiviert ist, kann dieser mit dem Bohren-/ Schraubmodus umgeschaltet werden.

• Stellen Sie sicher, dass die Vorwärts-Rückwärts- Rotationskontrolle (4) nach links oder rechts gedrückt und der Impuls Assistent ausgewählt ist.

• Drücken Sie den Drehzahl- Regelschalter (10); das Werkzeug beginnt, mit kontrollierbarer Geschwindigkeit zu drehen. Siehe Bild G Variabler Geschwindigkeit WARNUNG: Nicht über längere Zeiträume bei niedriger Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen. Siehe Bild H2120 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

Nutzung der LED-Anzeige Zum Einschalten der Lampe Ein-/ Ausschalter drücken (10) und sicherstellen, dass sich Vorlauf/ Rücklauf-Drehregler (4) in rechter/ linker Position befindet. Wenn Sie den Drehzahl-Regelschalter (10) loslassen, erlischt die Leuchte nach einem Augenblick. Die LED informiert Sie auch über den Energiestand des Akkus. Bei niedrigem Energiestand blinkt die LED. Das Werkzeug und der Akku sind mit einem Schutzsystem ausgestattet. Wenn die LED- Anzeige schnell blinkt , schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um die Batteriedauer zu verlängern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/oder der Akku wie folgt beansprucht werden:

• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in diesem Fall den Auslöseschalter los, der zum Überlasten des Werkzeugs geführt hat. Anschließend können Sie den Auslöseschalter drücken, um erneut zu starten.

• Überhitzt: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht startet, sind das Werkzeug und der Akku überhitzt. Lassen Sie in diesem Fall das Werkzeug und den Akku abkühlen, bevor Sie den Auslöserschalter erneut drücken.

Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug funktioniert nicht. In diesem Fall müssen Sie den Akku entnehmen und aufladen. Siehe Bild H PROBLEMBEHEBUNG

1. WARUM LÄSST SICH DIE BOHRMASCHINE

BEIM DRÜCKEN DES SCHALTERS NICHT

EINSCHALTEN? Der Drehrichtungsschalter (Vorwärts/Rückwärts) befindet sich in der Verriegelungsposition. Entsperren Sie den Schalter, indem die gewünschte Drehrichtung einstellen. Beim Drücken des Schalters fängt die Bohrmaschine an, sich zu drehen.

2. GRÜNDE FÜR UNTERSCHIEDLICHE

EINSATZZEITEN Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus (7) beträchtlich herabsetzen. Nach mehreren Lade- und Entladevorgängen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0°C (32° F) bzw. über 45°C (113° F) ; andernfalls wird die Leistung beeinträchtigt.

-SCHALTER DREHT SICH NICHT. Ziehen Sie den Auslöseschalter, und lassen Sie den Bohrschrauber kurz drehen. Der Bit Lock

-Schaltring sollte gelöst werden und sich normal drehen. WARTUNG Entfernen Sie das Akkupack aus dem Werkzeug, bevor Sie Einstellungs-, Service- oder Wartungsarbeiten durchführen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es gibt keine vom Anwender zu wartenden Teile in diesem Elektrowerkzeug. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Halten Sie alle Bedienelemente staubfrei. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.2322 Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher Schnurloser Lithium-Ionen-Bohrer/ Schraubendreher

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Erklären hiermit, dass unser Produkt, Beschreibung WORX Akku- Bohrschrauber Type WX178 WX178.1 WX178.9 (1- Bezeichnung der Maschine, Repräsentant des Akku- Bohrschraubers) Funktionen Bohren/ Festziehen und Lösen von Schrauben, Muttern Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2011/65/EU 2014/30/EU Werte nach EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Zur Kompilierung der technischen Datei ermächtigte Person, Name Marcel Filz Anschrift Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Suzhou 2017/12/25 Allen Ding Stellvertretender Chefingenieur, Prüfung und Zertifizierung Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China23 Perceuse/Visseuse sans fil Lithium-Ion
