GEBRUIKSAANWIJZING WX178.9 WORX

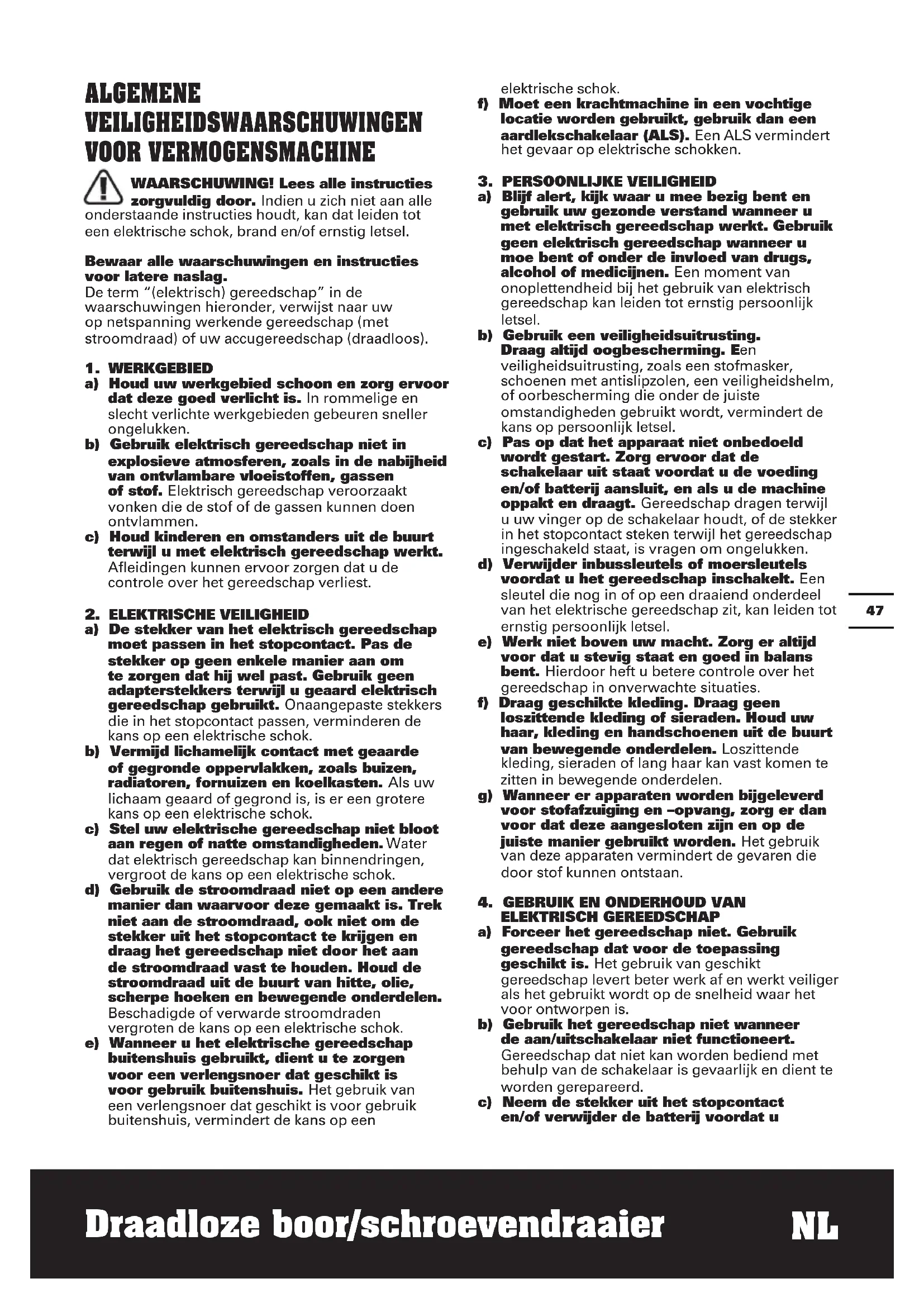

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2. ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4. GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u48 Draadloze boor/schroevendraaier

instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

5. GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSWAARSCHUWINGEN VOOR BOOR

1. Draag oorbescherming bij het gebruik van

de boormachine. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

2. Gebruik de meegeleverde hulphandvatten.

Als u de controle verliest kan dat letsel veroorzaken.

3. Houd het gereedschap vast bij de

geïsoleerde handgrepen wanneer de zaag in contact zou kunnen komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen. VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt . g) Houd batterijcellen en accupacks schoon en droog. h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.49 Draadloze boor/schroevendraaier

i) Accupacks moeten voor gebruik worden

opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies. j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt. k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. l) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C). m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden. n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type. o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. p) Houd accupacks buiten het bereik van kinderen. q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat . SYMBOLEN Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen Waarschuwing Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Niet blootstellen aan regen of water Niet in brand steken Draag beschermende handschoenen. Li-I on Batterijen niet weggooien. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt Boren Schroeven Hout50 Draadloze boor/schroevendraaier

Metaal Stalen pijp Keramische tegel Schroef Vergrendelen Ontgrendelen Hoge snelheid Lage snelheid Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. xINR18/65-y: Cilindrische lithiumionbatterijcellen met maximale diameter van 18mm en maximale hoogte van 65mm; “x” staat voor een aantal cellen dat in serie is aangesloten, blanco indien 1; “-y” staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1.

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd. TECHNISCHE GEGEVENS Type WX178 WX178.1 WX178.9 (1- aanduiding van machines, kenmerkend voor accu-boormachine) WX178 WX178.1 WX178.9 Spanning acculader 100-240V ~50/60Hz Spanning 20V Max** Toerental onbelast 0-800/min Max. Koppel 20N.m Spanwijdte boorhouder 10mm Max. boorcapac- iteit in Staal 10mm Hout 25mm Gewicht 1.3kg 0.93kg ** Spanning gemeten zonder belasting. Begin- spanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt. GELUIDSPRODUCTIE A-gewogen geluidsdruk L

3.0dB (A)51 Draadloze boor/schroevendraaier

Draag gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A) TRILLINGSGEGEVENS Totale trillingswaarden (som triaxvector) bepaald volgens EN 60745: Boren in metaal Trillingswaarde

h,D = 2,675m/s² Onzekerheid K = 1,5m/s² Schroeven draaien zonder impulsen Trillingswaarde

= 1,831m/s² Onzekerheid K = 1,5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING:De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruikt worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing) Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Vermijd het gebruik bij temperaturen van 10°C of minder Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN WX178 WX178.1 WX178.9 Tweezijdige Koppen (PH2/SL5.5)

Accupack 1 2 / Lader 1 1 / Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren. BEDIENINGSINSTRUCTIES OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

De machine is bestemd voor het indraaien en losdraaien van schroeven en voor het boren in hout, metal en kunststof. ASSEMBLAGE EN BEDIENING ACTIE FIGUUR VOOR GEBRUIK De accu verwijderen Zie Fig. A1 De batterij opladen Zie Fig. A2 De accu installeren Zie Fig. A3 ASSEMBLAGE -- Het aanbrengen van bits Zie Fig. B1, B2 -- Het uitnemen van bits Zie Fig. B3 Montage van de riemhaak en het bitmagazijn Zie Fig. C1,C2,C3,C4 BEDIENING52 Draadloze boor/schroevendraaier

-schakelaar (12), waarmee dit apparaat is uitgerust, kan een bit bijzonder snel automatisch loslaten en koppelen. Dat wordt gerealiseerd door de Bit Lock

-ring met de klok mee of tegen de klok in te draaien. WAARSCHUWING : Controleer voor ingebruikname altijd of de bit goed vast zit. Beschadigde boorhouders of bits kunnen verwondingen veroorzaken. OPMERKING: Als de klauw volledig is geopend of gesloten, zal de koppeling worden geactiveerd. Dit maakt een klikgeluid. Dit geluid is normaal. Als de Bit Lock

–schakelaar (12) niet werkt, controleer of de accu is opgeladen en druk de trekker kortstondig in. Houd de dril naar boven tijdens het aanpassen van de klauw om te voorkomen dat de boorbit eruit valt. Voor/achterwaartse rotatie instellen Waarschuwing: Verander nooit de draairichting terwijl de boormachine draait, wacht tot deze is gestopt! Zie Fig. D1, D2, D3 Modus selecteren Druk op de functieknop om de modus te selecteren. De knop zal gedurende enkele seconden blauw oplichten. Druk de Variabele snelheidsschakelaar (10) in om de functieknop te laten branden. Modus met Safe drive

• Tijdens het aandraaien van een schroef zal het gereedschap automatisch stoppen als de schroefkop gelijk is met het oppervlak van het werkstuk. Als de schroef dieper moet, druk dan de Variabele snelheidsschakelaar in (10). Het gereedschap zal langzaam draaien om de schroef dieper aan te draaien.

• Zodra de gewenste diepte is bereikt, laat u de Variabele snelheidsschakelaar los (10). OPMERKING:

1. Als het apparaat eerder stopt

dan gewenst is, laat dan de Variabele Snelheidsschakelaar (10) los en druk die opnieuw in.

functie kan niet worden geactiveerd, vóórdat de variabele snelheidsschakelaar (10) de maximumsnelheid bereikt heeft. Zie Fig. E De modus Boren Zie Fig. F De modus Kloppen WAARSCHUWING: Werk niet langdurig in de modus Kloppen aangezien de motor oververhit kan geraken. OPMERKING: De modus Kloppen is zeer efficiënt om dolgedraaide schroeven te vermijden, koppige schroeven te verwijderen en te voorkomen dat de boorbit beweegt wanneer er op vlakke oppervlaktes wordt geboord. Als de modus Kloppen is geactiveerd, kan deze naar de modus Boren/Aandrijven worden geschakeld.

• Controleer of de knop Voorwaartse/Achterwaartse richting (4) naar links of rechts is geduwd en de modus Kloppen is geselecteerd.

• Druk de Variabele snelheidsregelaar (10) in, het gereedschap zal beginnen draaien. Zie Fig. G Variabele snelheidscontrole WAARSCHUWING : Niet langdurig gebruiken met een lage snelheid vanwege de warmte die daardoor wordt gegenereerd. Zie Fig.H53 Draadloze boor/schroevendraaier

Het LED-lampje gebruiken Om de lamp in te schakelen, drukt u op de aan/uit-schakelaar (10) en controleert u of de rotatiebesturing vooruit/achteruit (4) in de positie rechts/links staat. Als u de Variabele snelheidsregelaar (10) loslaat, dan zal het lampje doven. De led geeft ook de capaciteit van de batterij aan. Hij knippert als de batterij leegraakt. Het gereedschap en de accu zijn voorzien van een beschermingssysteem. Als de LED-diode snel knippert, sluit dit systeem de stroomtoevoer vanuit accu naar het gereedschap automatisch af, om zo de levensduur van de accu te verlengen. Het gereedschap komt tijdens het gebruik automatisch tot stilstand als het wordt blootgesteld aan een van de volgende omstandigheden:

• Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormaal grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker vervolgens in om het gereedschap weer op te starten.

• Oververhitting: In dit geval, d.w.z. als het gereedschap niet meer opstart, zijn het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.

• Lage accuspanning: De restcapaciteit van de accu is te laag en het gereedschap zal met deze accu niet meer functioneren. Neem de accu in dit geval uit het gereedschap en laad hem opnieuw op. Zie Fig.H PROBLEEMOPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE

NIET IN ALS IK OP DE SCHAKELAAR DUW? De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien.

2. REDENEN VOOR VERSCHILLENDE

ACCUDUUR Problemen met de oplaadtijden, zoals hierboven, en als u het accupack lange tijd niet gebruikt hebt, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack niet op bij temperaturen onder de 0°C (32° F) en boven de 45°C (113° F) aangezien dit een slecht effect heeft op de prestaties.

–schakelaar zal niet draaien. Trek aan de trekker en laat de boor kortstondig draaien. De ring van de Bit Lock

–schakelaar moet vrijkomen en als normaal werken. ONDERHOUD Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamheden uitvoert. Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

MILIEU Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.54 Draadloze boor/schroevendraaier

CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Verklaren dat het product, Beschrijving WORX draadloze boor Type WX178 WX178.1 WX178.9 (1- aanduiding van machines, kenmerkend voor accu-boormachine) Functie Boren/ Schroeven, moeren vastdraaien en losdraaien Overeenkomt met de volgende richtlijnen: 2006/42/EC 2011/65/EU 2014/30/EU Normen voldoen aan, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 De persoon die bevoegd is om het technische bestand te compileren, Naam: Marcel Filz Adres: Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Suzhou 2017/12/25 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certificering Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China55
