BRUKSANVISNING WX178.9 WORX

-växlaren (12) försedd med detta verktyg kan frigöra eller greppa bits snabbt och automatiskt. Detta sker genom att vrida Bit Lock

1. Om verktyget stannar tidigare

än avsett, frigör du den variabla hastighetsbrytaren (10) och trycker på den igen.

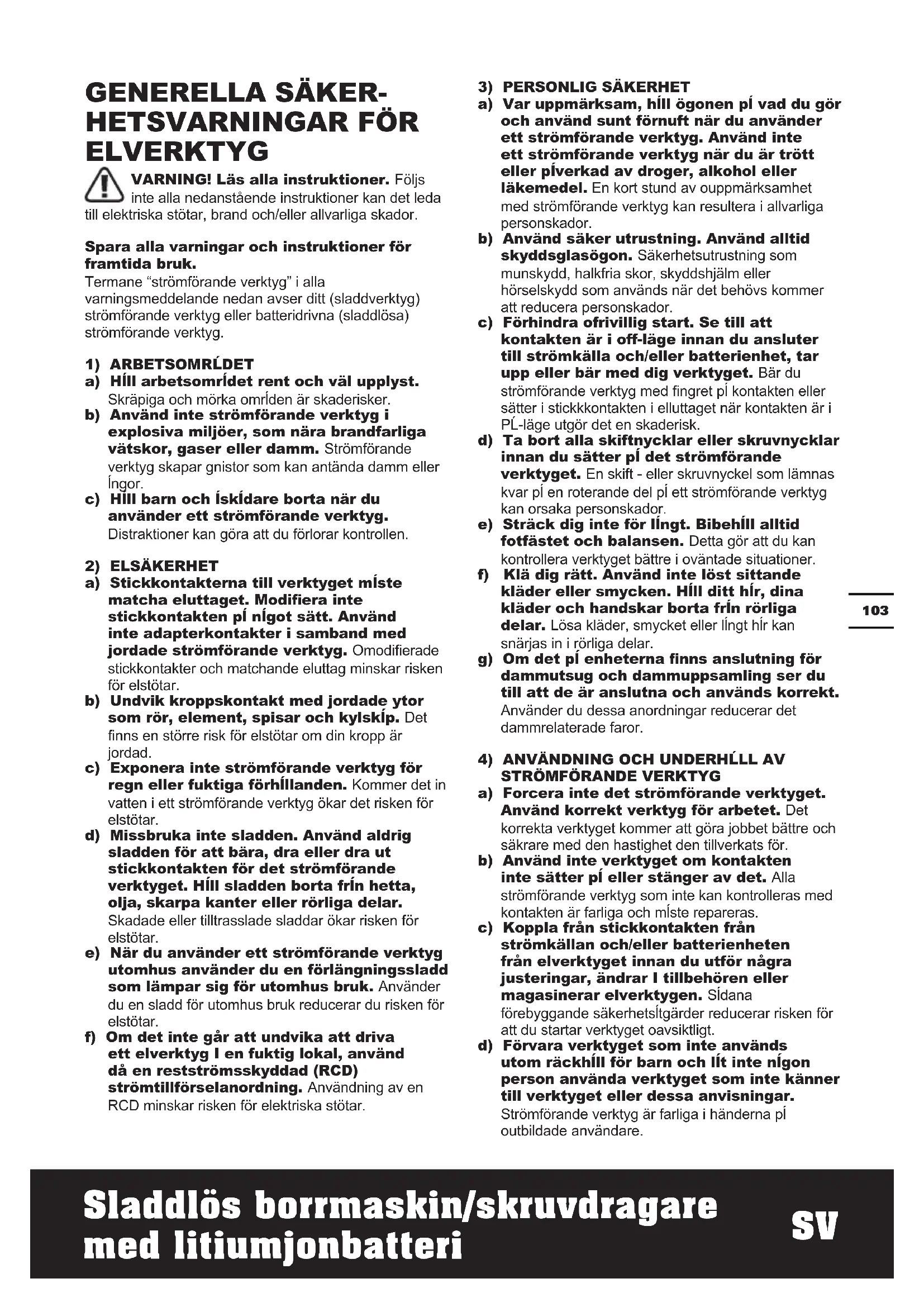

ELVERKTYG VARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida bruk. Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

a) Hĺll arbetsomrĺdet rent och väl upplyst. Skräpiga och mörka omrĺden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ĺngor. c) Hĺll barn och ĺskĺdare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

a) Stickkontakterna till verktyget mĺste matcha eluttaget. Modiera inte stickkontakten pĺ nĺgot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskĺp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhĺllanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Hĺll sladden borta frĺn hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

3) PERSONLIG SÄKERHET

a) Var uppmärksam, hĺll ögonen pĺ vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller pĺverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret pĺ kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PĹ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pĺ det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pĺ en roterande del pĺ ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för lĺngt. Bibehĺll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Hĺll ditt hĺr, dina kläder och handskar borta frĺn rörliga delar. Lösa kläder, smycket eller lĺngt hĺr kan snärjas in i rörliga delar. g) Om det pĺ enheterna nns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter pĺ eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mĺste repareras. c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sĺdana förebyggande säkerhetsĺtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhĺll för barn och lĺt inte nĺgon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pĺ outbildade användare.104 Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

e) Utför underhĺll pĺ verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan pĺverka användningen av elverktyget. Om den skadats mĺste elverktyget repareras före användning. Mĺnga olyckor orsakas av felaktigt underhĺllna elverktyg. f) Hĺll sĺgverktyget skarpa och rena. Korrekt underhĺllna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pĺ det sätt som avsetts för varje typ av elverktyg. Ha ocksĺ i ĺtanke arbetsförhĺllandena och arbetet som skall utföras. Använder du elverktyg för ĺtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket. b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand. c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand. d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.

a) Låt ditt elverktyg underhållas av en kvalicerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehĺlls.

1. Använd hörselskydd när du slagborrar.

Buller kan orsaka hörselskador.

2. Använd hjälphandtag som följde med

verktyget. Om du förlorar kontrollen över verktyget kan det medföra personskador.

3. Se till att använda vadderade greppytor

när du arbetar med maskinen, särskilt då verktyget kan skada dolda ledningar. Kontakt med spänningsförande ledningar kan leda till att användaren får en elektrisk chock.

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller. b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk. c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus. d) Utsätt inte batteriet för mekanisk chock. e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp. f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet. g) Håll batteriet rent och torrt. h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning.

Använd den här bruksanvisningen för att ladda batteriet korrekt. j) Låt inte batteriet stå på laddning när det inte används. k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda. l) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C). m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra. n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri. o) Använd inte ett batteri som inte är avsett för användning med det här verktyget. p) Håll batteriet borta från barn. q) Behåll den ursprungliga bruksanvisningen för framtida användning. r) Plocka ur batteriet från verktyget då det inte används. s) Kassera batteriet på rätt sätt.105 Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen Varning Använd hörselskydd Använd skyddsglasögon Använd skyddsmask Får ej utsättas för regn eller vatten Får ej uppeldas Använd skyddshandskar Li-I on Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation. Borrning Skruvdragning Trä Metall Stålrör Keramikplatta Skadad skruv Lås Lås upp Hög hastighet Låg hastighet Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger. xINR18/65-y: Cylindriska litiumjonbattericeller med max diameter på 18 mm och max höjd på 65 mm; "x" representerar ett antal seriekopplade celler, tomt om 1. "-y" Representerar ett antal parallellt anslutna celler, tomt om 1.106 Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

• Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten. TEKNISKA DATA Typ WX178 WX178.1 WX178.9 (1- maskinbeteckning, anger Sladdlös borrmaskin) WX178 WX178.1 WX178.9 Laddarens volttal 100-240V ~50/60Hz Spänning 20V Max** Hastighet utan belastning 0-800/min Max moment 20N.m Chuck-kapacitet 10mm Max. borrdi- ameter Stål 10mm Trä 25mm Maskinens vikt 1.3kg 0.93kg ** Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spän- ning är 18 V. BULLERINFORMATION Uppmätt ljudtryck L

: 80.5dB(A) Uppmätt ljudstyrka L

3.0dB (A) Använd hörselskydd när ljud- trycket är över 80dB(A) VIBRATIONSINFORMATION Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 60745: Borra i metall Vibrationsutsändningsvärde

h,D = 2,675m/s² Osäkerhet K = 1,5m/s² Skruvdragning utan påverkan Vibrationsutsändningsvärde

= 1,831m/s² Osäkerhet K = 1,5m/s² Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering. VARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används: Hur verktyget används och materialet som verktyget används med. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används. Verktyget används som avsett enligt konstruktionen och de här instruktionerna. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt VARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Undvik att använda verktygen i temperaturer på 10°C eller lägre Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.107 Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

Batteripaket 1 2 / Laddare 1 1 / Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Välj tillbehör som passar den typ av arbete som du planerar att utföra. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd. BRUKSANVISNING OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Verktyget är avsett för i och urdragning av skruvar samt för borrning i trä, metall, och plast.

Ta bort batteriet Se A1 Ladda batteriet Se A2 Sätta i batteriet SeA3 MONTERING -- Sätta in delarna Se B1 B2 -- Ta bort delarna Se B3 Montering av bälteshaken och bitklämman Se. C1, C2, C3,

-växlaren (12) försedd med detta verktyg kan frigöra eller greppa bits snabbt och automatiskt. Detta sker genom att vrida Bit Lock

-ringen medurs eller moturs. VARNING: Försäkra dig alltid om att delen sitter ordentligt fast på verktyget innan du slår på den igen. Skador på chucken eller en lös del kan orsaka personskador. OBS: När chucken öppnas eller stängs helt aktiveras kopplingen vilket ger ett klickande ljud.Detta ljud är helt normalt. Om bitslås

kopplingen (12) inte fungerar, kontrollera att batteriet är laddat och tryck lätt ner utlösaren. Rikta borren uppåt under tiden chucken justeras för att förhindra att delar faller bort. Roteringskontroll framåt och bakåt VARNING: Försök aldrig ändra rotationsriktningen när chucken roterar. Vänta tills den har stannat helt! Se D1, D2, D3 Val av Driftläge Tryck på funktionsknappen för att välja driftläge. Knappen kommer att lysa blått under några sekunder. Lätta något på Strömbrytaren (10) för att tända funktionsknappen igen. Körläge med Safe Drive

• När man skruvar i en skruv så stannar verktyget automatiskt när skruvhuvudet är i läge med arbetsytan. Om man önskar skruva ännu djupare så tryck på Strömbrytaren (10). Verktyget kommer då att rotera långsamt för att skruva ner skruven djupare.

• När väl önskat djup har nåtts så släpp taget på Strömbrytaren (10). OBS: 1.Om verktyget stannar tidigare än avsett, frigör du den variabla hastighetsbrytaren (10) och trycker på den igen. 2.Safe drive

-funktionen kan inte aktiveras om den variabla hastighetsväxlaren (10) om den har uppnåt maximihastigheten. Se E Borrning Se F108 Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

Pulsassistans VARNING: Arbeta inte alltför länge med Pulsassistans aktiverat då motorn kan bli överhettad. OBS: Pulsassistans är mycket effektivt för att förhindra att skruvar skadas, ta bort envisa skruvar och för att förhindra att borrens spets slinter vid borrning på glatta ytor. När Pulsassistans är aktiverat kan den växlas via borr-/ drivläget.

• Tillse att Rotationskontroll Framåt/Bakåt (4) är intryckt till vänster eller höger och att Pulsassistans är aktiverat.

• Tryck på Strömbrytaren (10), verktyget kommer att börja att rotera med kontrollerad hastighet. Se G Variabel hastighetskontroll VARNING: Använd inte borrmaskinen under en längre period med lågt varvtal eftersom överskottshettan produceras inuti produkten. Se H Använda LED-ljus För att slå på ljuset, tryck på Till/Från-strömbrytaren(10) och försäkra dig om att rotationskontrollen (4) står i läget höger/vänster. När du släpper Strömbrytaren (10) kommer lampan att släckas efter ett tag. LED är också en batterikapacitetsindikator. Den kommer att blinka när effekten blir låg. Verktyget och batteriet är utrustade med ett skyddssystem. När LED-ljuset blinkar snabbt kommer systemet därefter automatiskt att koppla bort strömmen från verktyget för att förlänga batteriets livslängd. Verktyget kommer att stanna automatiskt under användning ifall det och/eller batteriet är utsatt för någon av följande situationer:

• Överladdning: Verktyget hanteras på ett sätt som får det att använda abnormt mycket ström. I händelse av detta scenario: slå från väljaren på verktyget och avsluta användningen som fick verktyget att bli överladdat. Slå därefter tillbaka väljaren igen för att starta om verktyget.

• Överhettning: I händelse av scenariot ovan, om verktyget inte startar kan det och batteriet vara överhettade. Om detta inträffar: låt verktyget och batteriet kylas ned innan du slår på strömmen igen.

• Låg spänning i batteriet: Den återstående kapaciteten i batteriet är för låg vilket gör att verktyget inte kan användas. I händelse av detta så avlägsna och ladda upp batteriet. Se H109 Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

NÄR JAG TRYCKER PÅ STRÖMBRYTAREN? Kontrollera läget på riktningsväljaren ovanför strömbrytaren. Den kanske står i mellanläget (låst). Flytta väljaren till ett av sidolägena och försök borra genom att trycka på strömbrytaren.

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte använts under en lång tid minskar batteriets driftstid. Detta kan åtgärdas genom att laddas och laddas ur flera gånger genom att maskinen används och laddas upprepade gånger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, förbrukas batteriets energi snabbare än vid lätt belastning. Ladda inte batterierna vid temperaturer under 0°C (32° F) eller över 45°C (113° F) eftersom detta påverkar egenskaperna.

KOPPLINGEN ROTERAR INTE. Tryck ner avtryckaren och borren kommer börja rotera lätt. Bitslås

kopplingens ring ska lossas och fungera som vanligt.(normal ). UNDERHÅLL Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll. Ditt verktyg kräver inte extra smörjning eller underhåll. Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget. MILJÖSKYDD Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Förklarar att denna produkt, Beskrivning WORX Sladdlös borrmaskin med litiumjonbatteri Typ WX178 WX178.1 WX178.9 (1- maskinbeteckning, anger Sladdlös borrmaskin) Funktion Borrning/ Åtdragning och lossning av skruvar, muttrar Uppfyller följande direktiv, 2006/42/EC 2011/65/EU 2014/30/EU Standarder överensstämmer med EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Personen som godkänts att sammanställa den tekniska filen. Namn Marcel Filz Adress Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Suzhou 2017/12/25 Allen Ding Vice chefsingenjör, tester och certifiering Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China110 Brezžični vrtalnik/vijačnik z litijevim akumulatorjem
