WX178.9 - Bormașină WORX - Manual de utilizare gratuit

Tip de produs	Mașină de găurit-înșurubat fără fir
Marcă	Worx
Model	WX178.9
Tensiune nominală	20 V max (18 V nominal)
Viteză în gol	0-800 rpm
Cuplu maxim	20 Nm
Capacitate mandrină	10 mm
Capacitate maximă de găurire (oțel)	10 mm
Capacitate maximă de găurire (lemn)	25 mm
Greutate	1,3 kg
Alimentare	Baterie litiu-ion 20 V max (nu este inclusă)
Încărcător	100-240 V ~50/60 Hz (nu este inclus)
Nivel de presiune acustică	80,5 dB(A)
Nivel de putere acustică	91,5 dB(A)
Vibrații (găurire metal)	2,675 m/s²
Moduri de funcționare	Găurire, înșurubare, asistență cu impuls, Safe Drive™
Siguranță	Protecție auditivă, oculară și mască antipraf recomandate
Întreținere	Curățați cu o cârpă uscată; nu utilizați apă sau produse chimice
Piese de schimb și reparabilitate	Nicio piesă reparabilă de utilizator; contactați un reparator autorizat
Informații generale	Mașină de găurit-înșurubat fără fir Worx WX178.9, categoria mașină de găurit

Întrebări frecvente - WX178.9 WORX

De ce nu pornește mașina mea de găurit?

Verificați mai întâi dacă bateria este încărcată și instalată corect. Asigurați-vă că comutatorul de mers înainte/înapoi nu este în poziția de blocare centrală. Dacă indicatorul LED clipește rapid, bateria poate fi descărcată sau supraîncălzită.

Cum se schimbă sensul de rotație?

Utilizați butonul de control al rotației înainte/înapoi (4) situat deasupra trăgaciului. Împingeți-l la stânga pentru rotație înainte, la dreapta pentru rotație înapoi. Nu schimbați niciodată direcția când mandrina se rotește, așteptați oprirea completă.

Ce fac dacă mandrina nu se rotește?

Dacă acționarea Bit Lock™ nu funcționează, trageți scurt de trăgaci pentru a roti burghiul. Aceasta ar trebui să deblocheze inelul. De asemenea, verificați dacă bateria este încărcată. Dacă problema persistă, scula poate fi în suprasarcină sau supraîncălzită; eliberați trăgaciul și lăsați să se răcească.

Cum se utilizează funcția Safe Drive™?

Selectați modul mașină de găurit cu Safe Drive™ (modul E). La înșurubare, scula se oprește automat când capul șurubului ajunge la nivelul suprafeței. Pentru a înfunda mai mult, mențineți trăgaciul apăsat; scula se va roti încet. Eliberați trăgaciul odată ce adâncimea dorită este atinsă.

Ce înseamnă indicatorul LED care clipește?

Indicatorul LED (9) servește ca iluminare și ca indicator al capacității bateriei. Un clipit rapid indică o tensiune scăzută, o suprasarcină sau o supraîncălzire. Sistemul întrerupe alimentarea pentru a proteja scula și bateria. Reîncărcați bateria sau lăsați să se răcească.

Cât timp durează încărcarea bateriei?

Timpul de încărcare nu este specificat în manual, dar se recomandă încărcarea bateriei la o temperatură ambiantă normală (15-25°C). Utilizați numai încărcătorul furnizat de Worx. O baterie nouă poate necesita mai multe cicluri de încărcare/descărcare pentru a atinge capacitatea maximă.

Pot folosi un alt încărcător decât cel furnizat?

Nu, utilizați numai încărcătorul specificat de Worx pentru acest model. Utilizarea unui încărcător necorespunzător poate provoca un incendiu sau poate deteriora bateria.

Cum se curăță mașina de găurit?

Scoateți bateria înainte de orice curățare. Curățați scula cu o cârpă uscată. Nu folosiți niciodată apă sau detergenți chimici. Mențineți fantele de ventilație curate și fără rumeguș.

Ce fac dacă bateria nu ține încărcarea?

O autonomie redusă poate rezulta din cicluri de încărcare/descărcare incomplete sau din depozitare prelungită. Efectuați mai multe cicluri complete de încărcare și descărcare. Evitați încărcarea bateriei la temperaturi sub 0°C sau peste 45°C. Dacă problema persistă, bateria poate fi defectă și trebuie înlocuită.

Unde pot găsi piese de schimb?

Manualul indică că nu există nicio piesă reparabilă de utilizator. Pentru orice reparație, contactați un reparator calificat care utilizează piese de schimb identice. Adresați-vă dealer-ului dumneavoastră sau unui centru de service autorizat Worx.

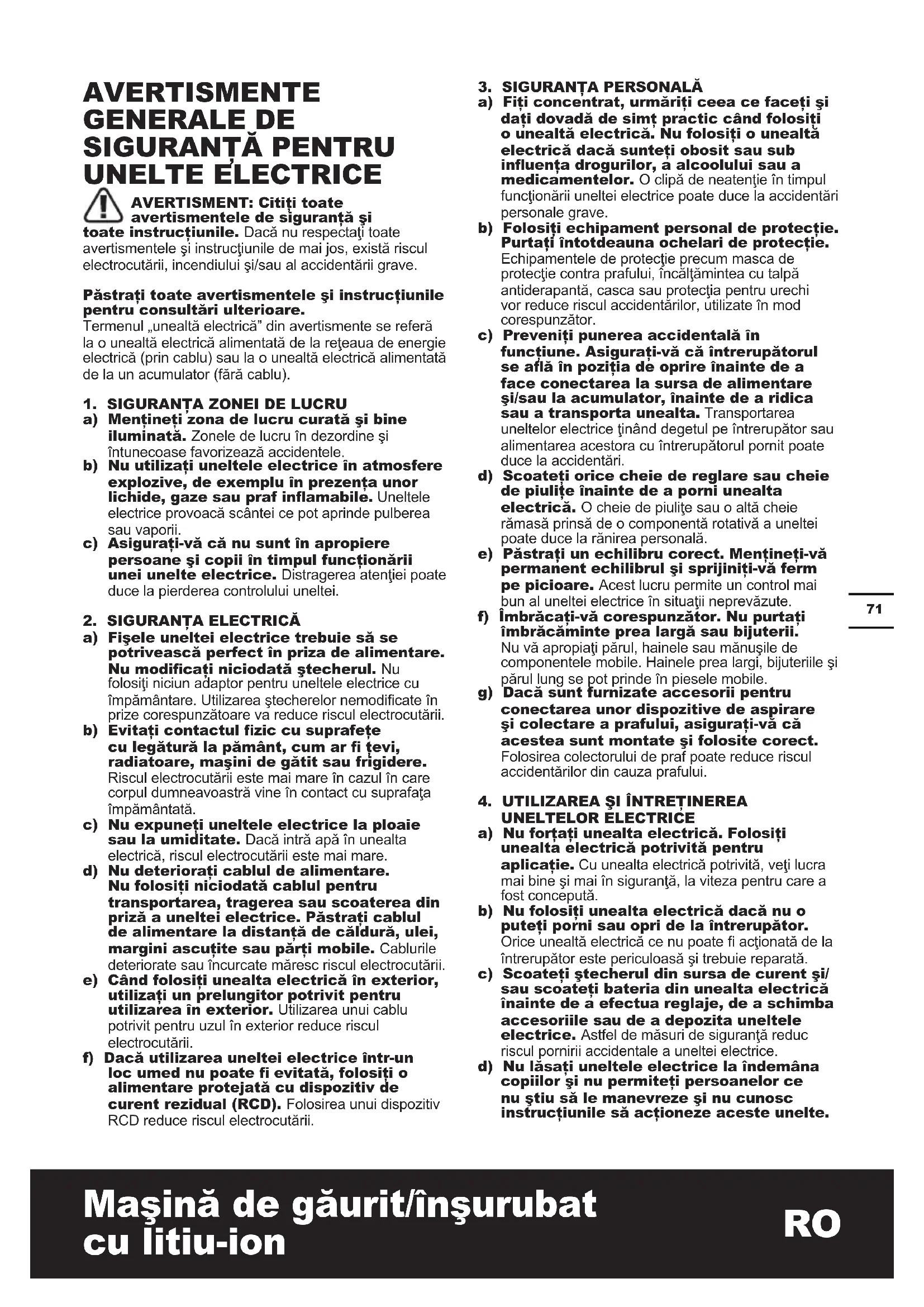

MANUAL DE UTILIZARE WX178.9 WORX

AVERTISMENT: Citiți toate avertismentele de siguranță și

toate instructiunile. Dacă nu respectați toate avertismentele și instructiunile de mai jos, există riscul electrocutării, incendiului și/sau al accidentării grave.

Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la rețeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un accumulator (fără cablu).

1. SIGURANTA ZONEI DE LUCRU

a) Mentineți zona de lucru curată și bine iluminată. Zonele de lucru în dezordine și întunecoase favorizează accidentele.
b) Nu utilizați uneltele electrice în atmosfere explozive, de exemplu în prezența unor lichide, gaze sau praf inflamabile. Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii.
c) Asigurați-vă că nu sunt în apropiere persoane și copii în timpul funcționării unei unelte electrice. Distragerea atenției poate duce la pierderea controlului uneltei.

2. SIGURANTA ELECTRICĂ

a) Fișele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificați niciodată stecherul. Nu folosiți niciun adaptor pentru uneltele electrice cu împământare. Utilizarea stecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării.

b) Evitați contactul fizic cu suprafețe cu legătură la pământ, cum ar fi tevi, radiatoare, mașini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafața împământată.

c) Nu expuneti uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare.

d) Nu deteriorați cablul de alimentare. Nu folositi niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstrați cablul de alimentare la distanță de căldură, ulei, margini ascuțite sau părți mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării.

e) Când folosiți unealta electrică în exterior, utilizati un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării.

f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folositi o alimentare protejată cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3. SIGURANTA PERSONALĂ

a) Fiți concentrat, urmăriți ceea ce faceți și dați dovadă de simț practic când folositi o unealtă electrică. Nu folositi o unealtă electrică dacă sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenție în timpul funcționării uneltei electrice poate duce la accidentări personale grave.

b) Folositi echipament personal de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție precum masca de protecție contra prafului, încălțămintea cu talpă antiderapantă, casca sau protecția pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător.

c) Preveniți punerea accidentală în funcțiune. Asigurați-vă că întrerupătorul se află în poziția de oprire înainte de a face conectarea la sursa de alimentare și/sau la accumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări.

d) Scoateți orice cheie de reglare sau cheie de piulițe înainte de a porni unealta electrică. O cheie de piulițe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală.

e) Păstrați un echilibru corect. Mențineți-vă permanent echilibrul și sprijiniți-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situații neprevăzute.

f) Îmbrăcați-vă corespunzător. Nu purtați îmbrăcăminte prea largă sau bijuterii. Nu vă apropiati părul, hainele sau mănușile de componentele mobile. Hainele prea largi, bijuteriile și părul lung se pot prinde în piesele mobile.

g) Dacă sunt furnizate accesorii pentru conectarea unor dispositive de aspirare și colectare a prafului, asigurați-vă că acestea sunt montate și folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului.

4. UTILIZAREA Şİ ÎNTRETINEREA UNELTELOR ELECTRICE

a) Nu forțati unealta electrică. Folositi unealta electrică potrivită pentru aplicație. Cu unealta electrică potrivită, veți lucra mai bine și mai în siguranță, la viteza pentru care a fost concepută.

b) Nu folosiți unealta electrică dacă nu o puteți porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi acționată de la întrerupător este periculoasă și trebuie reparată.

c) Scoateți ștecherul din sursa de curent și/ sau scoateți bateria din unealta electrică înainte de a efectua reglaje, de a schimba accesoriiile sau de a depozita uneltele electrice. Astfel de măsuri de siguranță reduc riscul pornirii accidentale a uneltei electrice.

d) Nu lăsați uneltele electrice la îndemâna copiilor și nu permiteți persoanelor ce nu știu să le manevreze și nu cunosc instructiunile să acționeze aceste unelte.

Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Efectuati întretinerea uneltelor electrice. Verificați posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situații care pot afecta funcționarea uneltei electrice. Dacă unealta electrică este deteriorată, reparați-o înainte de utilizare. Multe accidente sunt provocate din cauza întreținerii incorecte a uneltelor.

f) Uneltele de tăiere trebuie menținute ascuțite și curate. Riscul blocării uneltelor de tăiere cu margini ascuțite întreținute corect este mai mic și acestea sunt mai ușor de controlat.

g) Folosiți unealta electrică, accesoriiile, piesele etc. conform acestor instrucțiuni, luând în considerare condițiile de lucru și operația de efectuat. Folosirea uneltei electrice pentru operații diferite de cele pentru care a fost concepută poate duce la accidentare.

5. UTILIZAREA ŞI ÎNTRETINEREA UNELTELOR CU ACUMULATORI

a) Efectuați reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de acumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de acumulator.

b) Folosiți mașinile electrice numai cu acumulatorii special destinați acestora. Utilizarea oricăror altor acumulatori poate prezenta risc de rănire și de incendiu.

c) Când nu folosiți acumulatorul, țineți-l la distanță de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului poate duce la arsuri sau incendiu.

d) În condiții necorespunzătoare de utilizare, se poate prelinge lichid din accumulator; evitati contactul. În caz de producere accidentală a contactului, clătiți bine cu apă. Dacă v-a intrat lichid în ochi, consultați imediat medicul. Lichidul expulzat din accumulator poate cauza iritații sau arsuri.

6. SERVICE

1) Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb identice. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranță.

INSTRUCTIUNI PRIVIND SIGURANTA PENTRU MAŞINI DÉ GÄURIT

1. Purtati echipament de protecție pentru urechi când lucrați cu mașini de găurit cu percuție. Expunerea la zgomot poate duce la pierderea auzului.

2. Folosiți mânerul(ele) auxiliar(e), dacă este/sunt furnizat(e) cu unealta. Pierderea

controlului poate duce la răniri.

1. Tineți unealta electrică de suprafețele de prindere izolate atunci când efectuați o operațiune în care accesoriiul de tăiere poate intra în contact cu fire ascunse. Accesoriiul de tăiere care intră în contact cu un fir aflat sub tensiune poate pune sub tensiune componentele metalice neizolate ale mașinii electrice și poate produce un șoc electric asupra operatorului.

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMULATOR

a) Nu demontați, deschideti sau rupeti celulele sau accumulatorul. b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când accumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor accumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.

d) Nu supuneti accumulatorul la şocuri mecanice.

e) În cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitati asistentă medicală.

f) Consultați medicul imediat dacă ați înghițit o celulă sau un accumulator.

g) Mentineti accumulatorul curat și uscat.

h) Ştergeți bornele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

j) Nu lăsați acumulatorul la încărcat dacă nu îl utilizati.

k) După perioade extinse de depozitare, poate fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performante maxime.

I) Acumulatorul oferă cele mai bune performante când este operat la temperatura normală a camerei (20 °C ± 5 °C).

m) Când depuneți la deșeuri acumulatoarele, păstrați separat acumulatoarele unor sisteme electrochimice diferite.

n) Reîncărcați folosind doar încărcătorul

specificat de POSITEC. Nu utilizati niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament. Un încărcător destinat unui anumit tip de accumulator poate genera riscul de izbucnire a incendiilor dacă este utilizat cu un alt accumulator.

o) Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.
p) Nu lăsați acumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Scoateți acumulatorul din echipament dacă nu îl utilizati.
s) Depuneți acumulatorul la deșeuri în mod corespunzător.

SIMBOLURI

	Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni
	Avertisment
	Purtați echipament de protecție pentru urechi
	Purtați echipament de protecție pentru ochi
	Purtați mască de protecție contra prafului
	Nu expuneți la ploaie sau apă
	Nu ardeți
	Purtați mănuși de protecție.
	Nu aruncați acumulatorii. Returnați acumulatorii consumați la punctul local de colectare sau reciclare
	Găurire
	Înșurubare
	Lemn
[70YT]	MetalTeavă de oțel
	Placă ceramică
	Şurub blocat
	Blocare
	Deblocare
	Turație mare
	Turație mică
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer.Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	xINR18/65-y: Celule cilindrice de acumulator cu litiu-ion, cu diametrul maxim de 18 mm și înălțimea maximă de 65 mm; „x” reprezintă numărul de celule conectate în serie, gol în cazul unei (1) celule; „-y” reprezintă numărul de celule conectate în paralel, gol în cazul unei (1) celule.

1.	MODUL ÎNŞURUBARE CU FUNCȚIA SAFE DRIVETM
2.	MODUL GĂURIRE
3.	ASISTENT MOD CU IMPULSURI
4.	COMANDĂ ROTAȚIE ÎNAINTE/ÎNAPOI
5.	MÂNER CU ÎNVELIȘ MOALE
6.	ACUMULATOR *
7.	CÂRLIG DE CUREA
8.	BUTON DE ELIBERARE A ACUMULATORULUI
9.	INDICATOR LED
10.	SELECTOR DE TURAȚIE VARIABILĂ
11.	MANDRINĂ
12.	BUTON ROTATIV BIT LOCKTM (FIXARE BURGHIU)
13.	CLEMĂ DE BURGHIU

* Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip WX178 WX178.1 WX178.9 (1- denumirea maşinii, reprezentând Maşina de găurit fără cablu)

		WX178WX178.1	WX178.9
Tensiune Încărcător 100-240V ~50/60Hz
Tensiune 20V		--- Max**
Turație în gol 0-800/min
Cuplu maxim 20N.m
Capacitate mandrină 10mm
Diametrul maxim de găurire	Oțel 10mm
	Lemn 25mm
Greutate unealtă 1.3kg 0.93kg

**Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonică ponderată L	_pA : 80.5dB(A)
Putere acustică ponderată L	_wA : 91.5dB (A)
K_PA & K_WA	3.0dB (A)
Purtați protectie pentru urechi când presiunea acustică este peste	80dB(A)

INFORMATII PRIVIND VIBRATIILE

Valori totale vibrații (sumă vectorială triaxială) determinată conform EN 60745:

Găurire în metal	Valoare emisii de vibrații a_h,D = 2,675m/s^2
	Marjă de eroare K = 1,5m/s2
Înșurubare fără percuție	Valoare emisii de vibrații a_h = 1,831m/s^2
	Marjă de eroare K = 1,5m/s2

Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării efective a uneltei electrice poate diferii de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.

Unealta să fie într-o stare bună și întreținută corespunzător. Utilizarea accesoriului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrații.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații.

Întrețineți unealta în conformitate cu aceste instrucțiuni și mențineți-o bine lubrifiată (dacă este cazul)

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrații.

Evitați utilizarea uneltelor la temperaturi de 10°C sau mai puțin.

Planificați-vă lucrul pentru a desfășura utilizarea unel- telor cu nivel ridicat de vibrații de-a lungul mai multor zile.

ACCESORII

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta.

Alegeti tipul în funcție de lucrarea pe care urmează să o efectuați. Consultați ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INSTRUCTIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiți cu atenție manualul de instrucțiuni.

DESTINATIA DE UTILIZARE

Scula electrică este destinată înșurubării și deșurubării de șuruburi cat și găuririi în lemn, metal și material plastic.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ÎNAINTE DE OPERATIUNEA PROPRIU-ZISĂ
Scoaterea accumulatorului	Consultați Fig. A1
Încărcarea accumulatorului	Consultați Fig. A2
Instalarea accumulatorului	Consultați Fig. A3
ASAMBLARE
-- Introducerea burghielor	Consultați Fig. B1, B2
-- Scoaterea burghielor	Consultați Fig. B3
Asamblarea cârligului de curea și a clemei de burghiu	Consultați Fig. C1, C2, C3,C4

OPERATIUNE

Buton rotativ Bit Lock™

Butonul rotativ Bit Lock™ (12) (Blocare vârf) care echipează această unealtă electrică poate elibera sau apuca foarte repede si în mod automat un vârf de înșurubare sau un burghiu. Acest lucru se realizează prin rotirea inelului dispozitivului Bit Lock™ în direcția mersului acelor de ceasornic sau în direcție contrară mersului acestora.

Avertisment: Asigurati-vă întotdeauna că burghiul este fixat înainte de a porni mașina.

Deteriorarea mandrinei sau un burghiu slăbit pot cauza răniri personale.

NOTĂ: Atunci când fălcile mandrinei sunt deschise sau închise complet, ambreiajul se va activa și se va auzi un clic. Acest sunet este ceva normal.

Dacă butonul rotativ Bit Lock™ (12) nu funcționează, verificați nivelul de încărcare al accumulatorului și apăsați scurt butonul de tip trăgaci.

În timpul reglării mandrinei țineți burghiul în sus, pentru a evita căderea lui din mandrină.

Comanda rotației normale/inverse

Avertisment: Nu modificati

⚠️ niciodată direcția de rotație în timpul rotirii mandrinei, așteptați până la oprirea acesteia!

Consultați Fig. D1, D2, D3

Selectarea modului de functionare

Apăsați butonul funcțiilor pentru a selecta modul de funcționare. Timp de câteva secunde butonul va emite o lumină albastră. Apăsați un pic butonul Viteză variabilă (10) pentru a ilumina din nou butonul funcțiilor.

Modul Înşurubare cu funcția Safe Drive™

•La înșurubarea unui șurub unealta electrică se va opri în mod automat în momentul în care capul șurubului ajunge la nivelul suprafeței piesei. Dacă se dorește o înșurubarea mai adâncă a șurubului, continuați apăsarea butonului Viteză variabilă (10). Unealta electrică va trece la o viteză mai mică de rotație pentru a trece la înșurubarea mai adâncă a șurubului în cauză.

- Dacă ați ajuns la adâncimea dorită, eliberați butonul Viteză variabilă (10).

NOTA:

1. Dacă unealta electrică se oprește mai devreme decât s-ar dori, eliberați butonul variatorului de viteză (10), după care apăsați-l din nou.
2. Funția Safe drive™ (Antrenare sigură) nu poate fi activată înainte ca viteza de rotație comandată cu butonul variatorului de viteză (10) să ajungă la maxim.

Consultati Fig. E

Modul Găurire Consultați Fig. F

Asistent mod cu impulsuri

AVERTISMENT : Nu se recomandă utilizarea Asistent cu impulsuri o perioadă mai de timp pentru că motorul se e supraîncălzi.

NOTĂ: Asistent mod cu impulsuri este foarte eficient atunci când se dorește prevenirea blocării şuruburilor sau îndepărtarea şuruburilor blocate, dar și atunci când la găurire se dorește evitarea alunecării burghiului pe o suprafață lisă. Dacă Asistent mod cu impulsuri este activat deja, unealta poate fi comutată pe modul Găurirel/Înşurubare.

- Asigurați-vă că butonul de control a rotației înainte/Înapoi (4) este culisat către stânga sau dreapta și Asistent mod cu impulsuri este selectat. - Apăsați butonul Viteză variabilă (10) și mandrina uneltei va începe să se rotească cu o viteză controlabilă.

Selector de turație variabilă

AVERTISMENT: Nu operați perioade îndelungate la viteză joasă deoarece se va produce căldură în exces la nivel intern.

Consultați Fig. G

Consultati Fig.H

Indicator cu LED

Pentru a aprinde lumina, apăsați comutatorul On/Off (Pornire/Oprire) (10) și asigurați-vă că butonul pentru rotație înainte/înapoi(4) este în poziția dreaptă/stângă. După ce eliberați butonul Viteză variabilă (10), se va stinge și lumina.

Indicatorul LED este un indicator de capacitate a accumulatorului și va lumina intermitent la reducerea capacității.

Mașina și accumulatorul sunt prevăzute cu un sistem de protecție. Când ledul luminează intermitent rapid ,sistemul va opri automat alimentarea mașinii pentru a extinde durata de viață a accumulatorului. Mașina se va opri automat în timpul funcționării atunci când mașina și/ sau accumulatorul se află în situația următoare:

- Suprasarcină: Mașina este operată într-un mod care consumă o cantitate neobișnuit de ridicată de curent. În acest caz, eliberați butonul declanșator de pe mașină și opriți aplicația care a dus la suprasolicitarea mașinii. Apoi, trageți din nou butonul declanșator pentru a reporni.

- Supraîncălzire: În situația de mai sus, dacă mașina nu pornește, înseamnă că mașina și acumulatorul sunt supraîncălzite. În această situație, lăsați mașina și acumulatorul să se răcească înainte de a trage butonul declanșator din nou.

• Tensiune redusă

acumulator: Capacitatea rămasă a accumulatorului este prea redusă, iar mașina nu va opera. În acest caz, scoateți acumulatorul și reîncărcați-l.

Consultati

Fig. H

SOLUTII LA PROBLEME

1. DE CE NU PORNEŞTE MAŞINA DE GÄURIT CÂND APÄSATI COMUTATORUL?

Butonul de rotire înainte/înapoi, care se află deasupra butonului declanşator, este poziționat în funcția de blocare. Deblocați butonul pentru rotație înainte/înapoi așezându-l în poziția de rotație necesară. Apăsați butonul declanşator, iar burghiul va începe să se învârtă.

2. MOTIVE PENTRU TIMPI DE LUCRU DIFERITI AI ACUMULATORULUI

Problemele privind timpul de încărcare, conform specificațiilor de mai sus, și neutilizarea acumulatorului o perioadă îndelungată vor reduce timpul de operare al acumulatorului. Acest lucru poate fi corectat după mai multe operații de încărcare și descărcare prin încărcarea și operarea mașinii de găurit. Condițiile de lucru difficile, precum înșurubarea șuruburilor mari în lemn dur, vor consuma acumulatorul mai repede decât în condiții de lucru ușoare. Nu reîncărcați acumulatorul la sub 0oC și peste 45oC deoarece acest lucru va afecta performanța acumulatorului.

3. BUTONUL ROTATIV BIT LOCK™ NU POATE FI ROTIT

Apăsați scurt butonul de tip trăgaci și generați o rotire mică a burghiului. Astfel se va obține eliberarea și funcționarea normală a butonului rotativ Bit Lock™.

ÎNTRETINERE

Scoateți acumulatorul din unealtă înainte de a efectua orice ajustări, operațiuni de service sau întreținere.

Unealta dumneavoastră nu necesită lubrifiere sau întreținere suplimentară.

Interiorul uneltei electrice nu conține piese care pot fi depanate de către utilizator. Nu utilizați niciodată apă sau agenți chimici de curățare pentru curățarea uneltei electrice. Ștergeți unealta cu o cârpă uscată. Depozitați întotdeauna unealta într-un loc uscat. Mențineți fantele de aerisire a motorului curate. Feriți de praf toate comenzile de lucru. Ocazional, puteți observa scântei prin fantele de aerisire. Acest lucru este normal și nu va defecta unealta electrică.

PROTECTIA MEDIULUI

Produsele electrice nu trebuie depuse la deşeurîmpreună cu gunoiul menajer.

Produsele electrice nu trebuie depuse la deşeuri

împreună cu gunoiul menajer.

Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DECLARATIE DE CONFORMITATE

Subsemnații,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul,

Descriere Maşină de găurit cu accumulator litiuion WORX

Tip WX178 WX178.1 WX178.9 (1- denumirea maşinii, reprezentând Maşina de găurit fără cablu)

Functie Găurire/ Strângerea și slăbirea şuruburilor, piulițelor

Respectă următoarele Directive:

2006/42/EC

2011/65/EU

2014/30/EU

Se conformează standardelor

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Persoana responsabilă pentru elaborarea fișei tehnice,

Nume Marcel Filz

Adresa Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

A#

C€

Suzhou 2017/12/25

Allen Ding

Adjunct Inginer şef, Testare si certificare

Positec Technology (China) Co., Ltd.
