| Typ produktu | Wiertarko-wkrętarka akumulatorowa |
| Marka | Worx |
| Model | WX178.9 |
| Napięcie znamionowe | 20 V max (18 V nominalne) |
| Prędkość obrotowa na biegu jałowym | 0-800 obr/min |
| Maksymalny moment obrotowy | 20 Nm |
| Uchwyt wiertarski | 10 mm |
| Maks. średnica wiercenia (stal) | 10 mm |
| Maks. średnica wiercenia (drewno) | 25 mm |
| Waga | 1,3 kg |
| Zasilanie | Akumulator litowo-jonowy 20 V max (nie w zestawie) |
| Ładowarka | 100-240 V ~50/60 Hz (nie w zestawie) |
| Poziom ciśnienia akustycznego | 80,5 dB(A) |
| Poziom mocy akustycznej | 91,5 dB(A) |
| Drgania (wiercenie w metalu) | 2,675 m/s² |
| Tryby pracy | Wiercenie, wkręcanie, wspomaganie udarowe, Safe Drive™ |
| Bezpieczeństwo | Zalecana ochrona słuchu, oczu i maska przeciwpyłowa |
| Konserwacja | Czyścić suchą szmatką; nie używać wody ani środków chemicznych |
| Części zamienne i naprawialność | Żadna część nie jest naprawialna przez użytkownika; skontaktuj się z autoryzowanym serwisem |
| Informacje ogólne | Wiertarko-wkrętarka akumulatorowa Worx WX178.9, kategoria wiertarka |
Często zadawane pytania - WX178.9 WORX
Pytania użytkowników dotyczące WX178.9 WORX
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję WX178.9 - WORX i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WX178.9 marki WORX.
INSTRUKCJA OBSŁUGI WX178.9 WORX

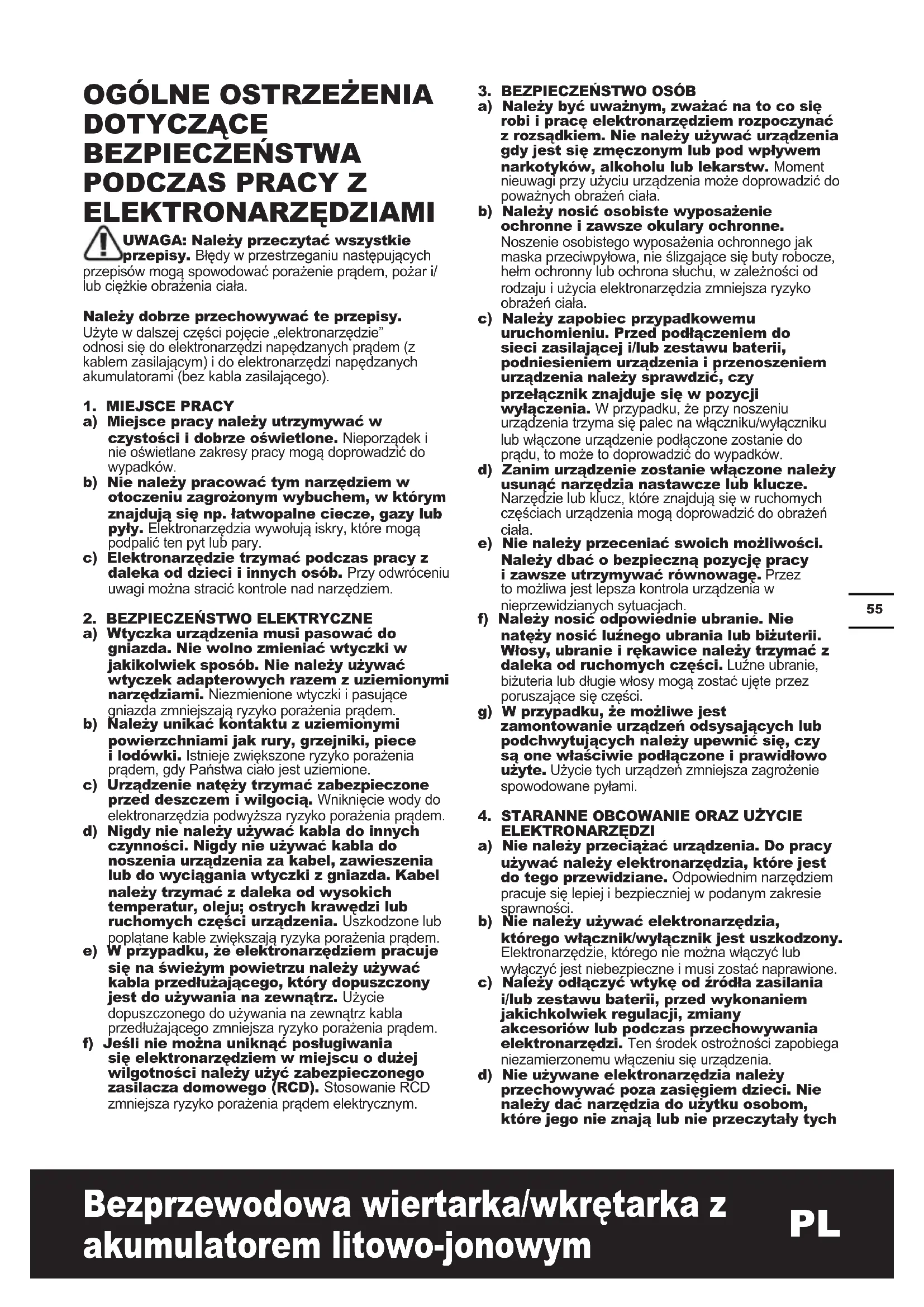

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS PRACY Z ELEKTRONARZĘDZIAMI
UWAGA: Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy dobrze przechowywać te przepisy.
Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).
1. MIEJSCE PRACY
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.
2. BEZPIECZEŃSTWO ELEKTRYCZNE
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.
c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub popłatane kable zwiększają ryzyka porażenia prądem.
e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.
f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.
3. BEZPIECZEŃSTWO OSÓB
a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.
c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.
d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub bizuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, bizuteria lub długie włosy mogą zostać ujęte przez poruszające się części.
g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.
4. STARANNE OBCOWANIE ORAZ UŻYCIE ELEKTRONARZĘDZI
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Należy odlączyć wtykę od źródła zasilania i/lub zestawu baterii, przed wykonaniem jakichkolwiek regulacji, zmiany akcesoriów lub podczas przechowywania elektronarzędzi. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.
d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych
przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Urządzenie należy pieczolowicie pielęgnować. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.
5. STARANNE UŻYTKOWANIE ELEKTRONARZĘDZI NAPĘDZANYCH AKUMULATORAMI
a) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
b) Do elektronarzędzi należy używać jedynie przewidzianych do tego akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.
c) Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
d) Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać kontaktu z nią. Przy przypadkowym kontakcie spłukać wodą. W przypadku, że ciecz dostała się do oczu należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,
6. SERWIS
a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
WSKAZÓWKI DOTYCZĄCE BEZPIECŻEŃSTWA PRACY Z WIERTARKAMI
- Wraz z bezprzewodową wiertarką należy używać ochrony słuchu. Hałas może spowodować utratę słuchu.
- Używać dodatkowych uchwytów dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.
- Jeśli narzędzie tnące może mieć kontakt z ukrytym okablowaniem, podczas działania narzędzie należy trzymać za izolowane powierzchnie. Kontakt z 'aktywnym' okablowaniem może także spowodować obnażenie metalowych elementów i porażenie operatora prądem elektrycznym.
INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULĄTORA
a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostal się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.
f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.
h) Jeśli zaciski ogniwa lub akumulatora
zostały zanieczyszczone, oczyść je czystą i suchą szmatką.
i) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.
j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.
k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.
I) Ogniwa pomocnicze oraz moduł akumulatora osiągają największą wydajność podczas pracy w normalnej temperaturze pokojowej (20°C ± 5°C).
m) Podczas utylizacji akumulatorów należy oddzielić od siebie akumulatory o różnych systemach elektromechanicznych.
n) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
o) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
p) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.
q) Zachowaj oryginalne instrukcje produktu do wglądu.
r) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.
s) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.
SYMBOLE
 | Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami |
 | Ostrzeżenie |
 | Używać ochrony słuchu |
 | Używać ochrony wzroku |
 | Używać maski przeciwpyłowej |
 | Nie wystawiać na działanie deszczu lub wody |
 | Nie wrzucać do ognia |
 | Stosować rękawice ochronne. |
 | Nie wyrzucać akumulatorków, Oddawać zużyte baterie do odpowiednich punktów zbierania lub recyklingu |
 | |
| [A305] | Wiercenie |
 | Śrubowanie |
 | Drewno |
 | Metal |
 | Rura stalowa |
 | Płytka ceramiczna |
 | Wkręt stożkowy |
 | Blokada |
 | Odblokowanie |
 | Wysoka prędkość obrotowa |
 | Niska prędkość obrotowa |
 | Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego. |
| xINR18/65-y: Cylindryczne litowo-jonowe ogniwa akumulatorowe o maks. średnicy 18 mm i maks. wysokości 65 mm; „x” oznacza liczbę ogniw połączonych szeregowo, puste gdy 1; „-y” oznacza liczbę ogniw połączonych równolegle, puste gdy 1. |
| 1. | TRYB WKREÇANIA Z SYSTEMEM SAFE DRIVE ^TM |
| 2. | TRYB WIERCENIA |
| 3. | WSPOMAGANIEPULSACYJNE |
| 4. | STEROWANIE KIERUNKIEM OBROTÓW DO PRZODU/DO TYŁU |
| 5. | MIĘKKA RĘKOJEŚĆ |
| 6. | AKUMULATOR* |
| 7. | HACZYK NA PASEK |
| 8. | ZATRZASK POJEMNIKA BATERYJNEGO |
| 9. | DIODA LED |
| 10. | POKRETŁO REGULACJI PRĘDKOŚCI |
| 11. | UCHWYT |
| 12. | PRZEŁĄCZNIKBIT LOCK ^TM |
| 13. | UCHWYT NARZĘDZI |
* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.
DANE TECHNICZNE
Typ WX178 WX178.1 WX178.9 (1-oznaczenie urządzenia, reprezentuje wiertarka bezprzewodowa)
| WX178WX178.1 | WX178.9 | ||
| Napięcie ładowarki 100-240V ~50/60Hz | |||
| Napięcie znamionowe 20V --- Max** | |||
| Prędkość znamionowa bez obciążenia | 0-800/min | ||
| Maks. moment siły 20N.m | |||
| Pojemność uchwytu 10mm | |||
| Maks. Możliwości wiercenia | Stal 10mm | ||
| Drewno 25mm | |||
| Masa urządzenia 1.3kg 0.93kg | |||
**Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 20 V. Napięcie nominalne wynosi 18 V.
DANE DOTYCZĄCE HAŁASU I WIBRACJI
Ważone ciśnienie akustyczne
L_pA : 80.5dB(A)
| Ważona moc akustyczna L | wA: 91.5dB (A) |
| KPA& KWA | 3.0dB (A) |
| Gdy ciśnienie akustyczne przekracza | 80dB(A) |
INFORMACJE DOTYCZĄCE DRGAŃ
Łączna wartość drgań (suma wektora triax) określona według normy EN 60745:
| Wiercenie w metalu | Wartość przenoszenia wibracji a_h,D = 2,675m/s^2 |
| Niepewność K = 1,5m/s2 | |
| Wkręcanie bez udaru | Wartość przenoszenia wibracji a_h = 1,831m/s^2 |
| Niepewność K = 1,5m/s2 |
Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia.
OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może
się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia:
Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony.
Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.
Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie.
Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne.
Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.
Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk
OSTRZEŻENIE: W szczególności,
oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje.
Należy ZAWSZE używać ostrych dług, wierteł i ostrzy Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne.
Należy unikać używania narzędzi w temperaturach 10°C lub niższych
Należy zaplanować harmonogram pracy w celu
rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.
AKCESORIA
| WX178 | WX178.1 | WX178.9 | |
| Obustronne narzędzie robocze (PH2/SL5.5) | 1 1 1 | ||
| Akumulatorki 1 2 / | |||
| Ładowarki 1 1 / |
Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Wybierać wiertła według rodzaju pracy, która ma być wykonana. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.
INSTRUKCJE OBSŁUGI
UWAGA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.
UŻYCIE ZGODNE Z PRZEZNACZENIEM
Urządzenie jest przeznaczone do wiercenia w drewnie, metalu i tworzywie sztucznym, jak również do wkręcania i usuwania łączników.
MONTAŻ I OBSŁUGA
| DZIAŁANIE RYSUNEK | |
| PRZED PRACĄ | |
| Wyjmowanie akumulatora | Patrz Rys. A1 |
| Ładowanie akumulatora Patrz Rys. A2 | |
| Instalowanie akumulatora Patrz Rys. A3 | |
| MONTAŻ | |
| -- Mocowanie narzędzi Patrz Rys. B1 | |
| -- Wyjmowanie narzędzi Patrz Rys. B2 | |
| Przymocowanie haczyka do paska i uchwytu narzędzi | Patrz Rys. C1, C2,C3,C4 |
| DZIAŁANIE | |
PrzełącznikBit Lock™
Urządzenie jest wyposażone w szybkozaciskowy uchwyt z pierścieniem Bit Lock ^TM Switch (12) dzięki, któremu można bardzo szybko i automatycznie uchwycić bit, przekręcając pierścieniem ^TM w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara.
Ostrzeżenie: Przed uruchomieniem urządzenia zawsze upewnić się, czy poprawnie zamocowane zostało narzędzie robocze. Uszkodzenie uchwytu mocującego albo zluzowanie narzędzia roboczego prowadzić może do powstania skaleczeń.
UWAGA:Jeżeli zaciski uchwytu są w pełni otwarte lub zaciśnięte, uaktywni się sprzęgło, które wydaje specyficzny dźwięk kliknięcia. Dźwięk ten nie oznacza uszkodzenia urządzenia.
Jeśli przełącznikBit Lock ™(12) nie działa, sprawdzić naładowanie baterii i na krótko nacisnąć spust.
Podczas regulacji uchwytu zaciskowego, należy wkrętarkę skierować w górę, aby uniknąć wypadnięcia bitu.
Sterowanie kierunkiem obrotów do przodu/do tyłu
Ostrzeżenie: Nigdy nie należy zmieniać kierunku
obrotów, gdy uchwyt wciąż się obraca. Należy poczekać aż się zatrzyma!
Patrz Rys. D1, D2, D3
Funkcja wyboru trybu
W celu wyboru trybu pracy należy nacisnąć przełącznik.
Przycisk będzie świecił niebieskim światłem przez kilka sekund. Nacisnąć przycisk regulacji prędkości obrotów (10) – przycisk wyboru trybu będzie świecił niebieskim światłem.
Tryb wkręcania z systemem Safe Drive™
- Przy wkręcaniu śrub/wkrętów, urządzenie automatycznie zatrzyma się, jeżeli łeb śruby/wkrętu zostanie w pełni dociśnięty do obrabianego przedmiotu. Jeżeli śruba/wkręt ma zostać wkręcony głębiej, należy nacisnąć przycisk regulacji prędkości obrotów (10). Wkrętarka powoli głębiej wkręci śrubę/wkręt.
- Po osiągnięciu wymaganej głębokości, należy zwolnić przycisk regulacji prędkości obrotów (10).
UWAGA:
- Jeżeli narzędzie zatrzyma się szybciej niż jest to pożądane, zwolnij wyłącznik z regulacją obrotów (10) i nacisnąć go ponownie.
2.Funkcja Safe drive ^TM nie może być aktywowana, jeśli przełącznik prędkości obrotów (10) osiągnął maksymalną wartość
Wiercenie Patrz Rys. F
Patrz Rys. E
Wspomaganiepulsacyjne
OSTRZEŻENIE: Nie pracuj z urządzeniem w
Wspomaganiepulsacyjne przez dłuższy okres czasu, ponieważ silnik wkrętarki może się przegrzać.
UWAGA: Wspomaganiepulsacyjne jest bardzo skuteczny w zapobieganiu rozwiercenia śrub, do usuwania zakleszczonych śrub i uniknięcia ślizgania się bita na gładkich powierzchniach. Wspomaganiepulsacyjne można przełączyć do trybu wiercenia/wkręcania.
- Skontrolować czy przełącznik kierunku obrotów (4) znajduje się w lewej lub prawej pozycji i czy przełącznik trybów jest ustawiony na Wspomaganiepulsacyjne.
- Nacisnąć przycisk regulacji prędkości obrotów (10), urządzenie zacznie zacznie pracować w kontrolowanym tempie obrotów.
Pokrętło regulacji prędkości
OSTRZEŻENIE: Nie należy pozwalać na dłuższą pracę przy niskich prędkościach, ponieważ może to wytworzyć nadmierne ilości ciepła.
Patrz Rys. G
Patrz Rys. H
Wskaźnik LED
Aby włączyć światło, naciśnij przełącznik włączenia/wyłączenia(10) i upewnij się, że element sterowania Do przodu/Do tyłu/Odwrotne obroty(4), znajduje się w pozycji w prawo/w lewo. Po zwolnieniu przycisku do regulacji prędkości obrotów (10), kontrolka wyłączy się na krótki okres czasu. Światło LED zapewnia wyraźne widzenie przy słabym świetle otoczenia. Będzie migać, gdy zasilanie będzie niski. Niniejsze urządzenie oraz akumulator wyposażone są w system ochronny. Jeżeli będzie kontrolka LED szybko migać, system automatycznie odłączy zasilanie urządzenia, by wydłużona została żywotność akumulatora. Narzędzie podczas pracy zatrzyma się automatycznie, kiedy urządzenie lub akumulator przejdzie do następującego stanu:
- Przeciążenie: Urządzenie wykorzystywane jest w sposób, przy którym odbierany jest bardzo duży prąd. W takim przypadku należy zluzować wyłącznik uruchamiający i zakończyć pracę, która spowodowała przeciążenie narzędzia. Potem ponownie wcisnąć wyłącznik uruchamiający, by ponownie uruchomić urządzenie.
- Przegrzanie: Jeżeli w powyżej podanym stanie nie można uruchomić urządzenia, doszło do przegrzania urządzenia i akumulatora. W takiej sytuacji pozostawić narzędzie i akumulator przed ponownym wciśnięciem wyłącznika uruchamiającego odpowiednio wystygnąć.
- Niskie napięcie akumulatora: Resztkowa pojemność akumulatora jest zbyt niska i urządzenie nie będzie już działło. W takim przypadku wyjąć akumulator i naładować go.
Patrz Rys. H
ROZWIAZYWANIE PROBLEMÓW
1. DLACZEGO WIERTARKA NIE WŁĄCZA SIĘ PO WCIŚNIĘCIU WŁĄCZNIKA?
Przełącznik kierunku obrotów, znajdujący się u góry spustu, ustawiony jest w pozycji blokowania. Odblokować przełącznik kierunku obrotów umieszczając go w żądanej pozycji obrotów. Po naciśnięciu spustu wiertarka uruchomi się.
2. PRZYCZYNY RÓŻNYCH CZASÓW ROBOCZYCH AKUMULATORKÓW
Problemy z ładowaniem opisane powyżej oraz długa przerwa w użytkowaniu akumulatorków spowodują skrócenie czasu pracy akumulatorków. Można to naprawić po kilku cyklach ładowania i rozładowywania, ładując wiertarkę i używając jej do pracy. Ciężkie warunki pracy, takie jak duże wkręty wkręcane w twarde drewno, spowodują szybsze wyczerpywanie się akumulatorków niż podczas pracy w lżejszych warunkach. Nie należy ładować akumulatorków temperaturze poniżej 0°C (32°F) oraz powyżej 45°C (113°F), gdyż zmniejszy to wydajność.
3. PRZEŁĄCZNIK BIT LOCK™NIE OBRACA SIE.
Nacisnąć spust i krótko obrócić wiertarkę. Pierścień przełącznika Bit Lock™ powinien obrócić się i działać [normalnie]normal.
KONSERWACJA
Przed przystąpieniem do jakiejkolwiek regulacji, serwisowania lub konserwacji należy wyjąć akumulator.
Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.
OCHRONA ŚRODOWISKA
Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
Bezprzewodowa wiertarka/wkrętarka z akumulatorem litowo-jonowym
PL
DEKLARACJA ZGODNOŚCI
My,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Deklarujemy, że produkt,
Opis: WORX wiertarka bezprzewodowa
Typ: WX178 WX178.1 WX178.9 (1- oznaczenie
urządzenia, reprezentuje wiertarka bezprzewodowa)
Funkcja: Wiercenie/ Wkręcanie i odkręcanie
śrub i nakrętek
Jest zgodny z następującymi dyrektywami,
2006/42/EC
2011/65/EU
2014/30/EU
Normy są zgodne z:
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
Osoba upoważniona do kompilacji pliku technicznego,
Nazwa: Marcel Filz
Adres: Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Allen Ding
Zastępca głównego inżyniera, testowanie i certyfikacja
Positec Technology (China) Co., Ltd.
| WX178 | WX178.1 | WX178.9 | |
| Obustronne narzędzie robocze (PH2/SL5.5) | 1 1 1 | ||
| Akumulator 1 2 / | |||
| Polnilec 1 1 / |
Pokrętło regulacji prędkości OSTRZEŻENIE: Strojčka ne uporabljajte dlje časa pri nizkem številu vrtljajev, saj se bo začel pregrevati.
Glejte sliko G
Glejte sliko H
