| Typ produktu | Bezdrôtová vŕtačka-skrutkovač |
| Značka | Worx |
| Model | WX178.9 |
| Menovité napätie | 20 V max (18 V menovité) |
| Voľnobežné otáčky | 0-800 ot/min |
| Maximálny krútiaci moment | 20 Nm |
| Kapacita skľučovadla | 10 mm |
| Maximálna kapacita vŕtania (oceľ) | 10 mm |
| Maximálna kapacita vŕtania (drevo) | 25 mm |
| Hmotnosť | 1,3 kg |
| Napájanie | Lítiovo-iónová batéria 20 V max (nie je súčasťou balenia) |
| Nabíjačka | 100-240 V ~50/60 Hz (nie je súčasťou balenia) |
| Hladina akustického tlaku | 80,5 dB(A) |
| Hladina akustického výkonu | 91,5 dB(A) |
| Vibrácie (vŕtanie do kovu) | 2,675 m/s² |
| Režimy prevádzky | Vŕtanie, skrutkovanie, impulzná asistencia, Safe Drive™ |
| Bezpečnosť | Odporúčaná ochrana sluchu, zraku a protiprachová maska |
| Údržba | Čistite suchou handričkou; nepoužívajte vodu ani chemické čistiace prostriedky |
| Náhradné diely a opraviteľnosť | Žiadne diely opraviteľné používateľom; kontaktujte autorizovaného servisného technika |
| Všeobecné informácie | Bezdrôtová vŕtačka-skrutkovač Worx WX178.9, kategória vŕtačka |
Často kladené otázky - WX178.9 WORX
Otázky používateľov k WX178.9 WORX
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod WX178.9 - WORX a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WX178.9 značky WORX.
NÁVOD NA OBSLUHU WX178.9 WORX

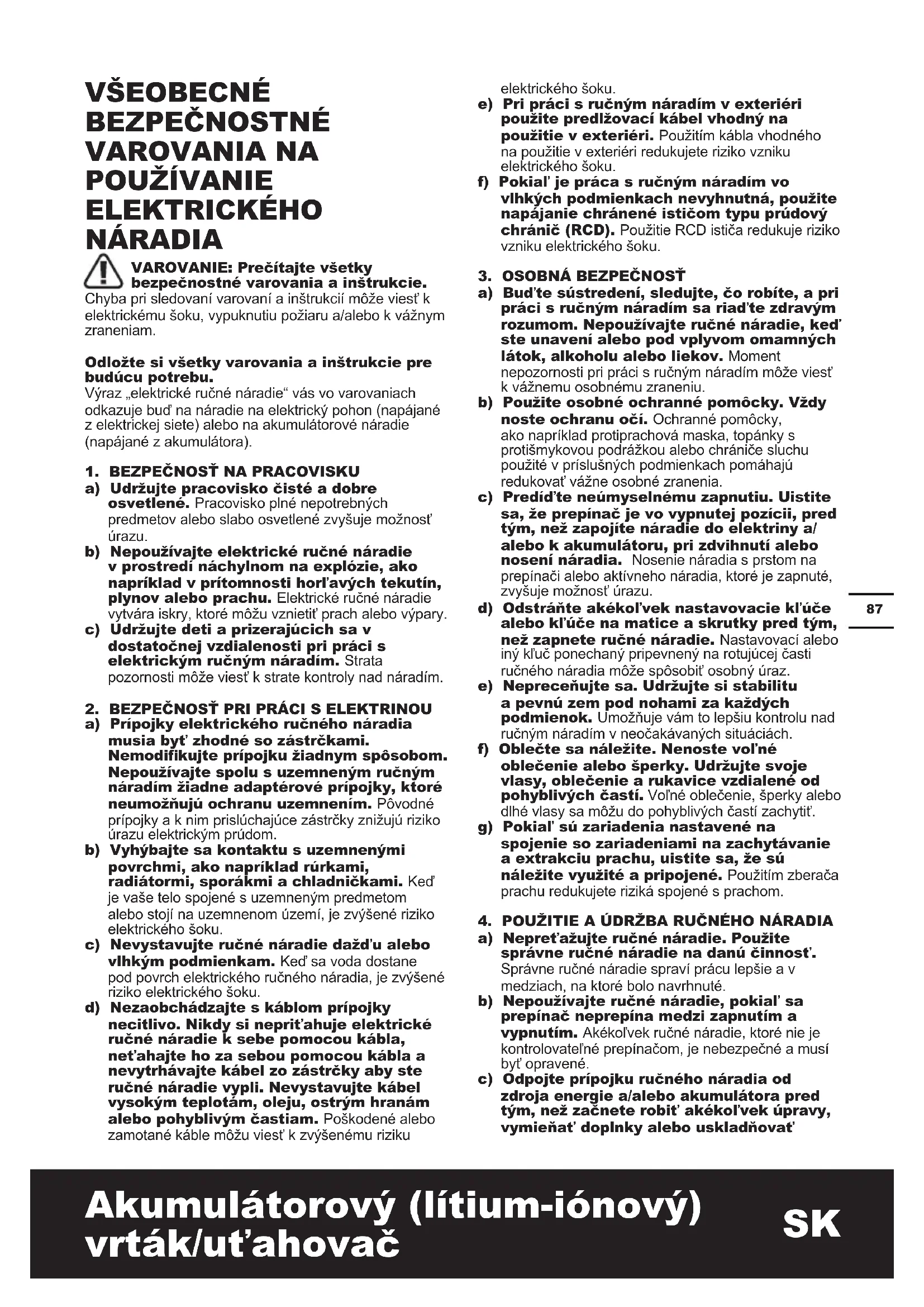

VAROVANIE: Prečítajte všetky bezpečnostné varovania a inštrukcie.
Chyba pri sledovaní varovaní a inštrukcií môže viest' k elektrickému šoku, vypuknutiu požiaru a/alebo k vážnym zraneniam.
Odložte si všetky varovania a inštrukcie pre budúcu potrebu.
Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje bud na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).
1. BEZPEČNOST NA PRACOVISKU
a) Udržujte pracovisko čisté a dobre osvetlené. Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnosť úrazu.
b) Nepoužívajte elektrické ručné náradie v prostredí náchylnom na explózie, ako napríklad v prítomnosti horl'avých tekutín, plynov alebo prachu. Elektrické ručné náradie vytvára iskry, ktoré môžu vznietiť prach alebo výpary.
c) Udržujte deti a prizerajúcich sa v dostatočnej vzdialenosti pri práci s elektrickým ručným náradím. Strata pozornosti môže viest' k strate kontroly nad náradím.
2. BEZPEČNOST PRI PRÁCI S ELEKTRINOU
a) Prípojky elektrického ručného náradia musia byt' zhodné so zástrčkami. Nemodifikujte prípojku žiadnym spôsobom. Nepoužívajte spolu s uzemneným ručným náradím žiadne adaptérové prípojky, ktoré neumožňujú ochranu uzemnením. Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.
b) Vyhýbajte sa kontaktu s uzemnenými povrchmi, ako napríklad rúrkami, radiátormi, sporákmi a chladničkami. Ked' je vaše telo spojené s uzemneným predmetom alebo stojí na uzemnenom území, je zvýšené riziko elektrického šoku.
c) Nevystavujte ručné náradie dažd'u alebo vlhkým podmienkam. Ked' sa voda dostane pod povrch elektrického ručného náradia, je zvýšené riziko elektrického šoku.
d) Nezaobchádzajte s káblom prípojky necitlivo. Nikdy si neprítahuje elektrické ručné náradie k sebe pomocou kábla, net'ahajte ho za sebou pomocou kábla a nevytrhávajte kábel zo zástrčky aby ste ručné náradie vypli. Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viest' k zvýšenému riziku
elektrického šoku.
e) Pri práci s ručným náradím v exteriéri použite predlžovací kábel vhodný na použitie v exteriéri. Použitím kábla vhodného na použitie v exteriéri redukujete riziko vzniku elektrického šoku.
f) Pokial' je práca s ručným náradím vo vlhkých podmienkach nevyhnutná, použite napájanie chránené ističom typu prúdový chránič (RCD). Použitie RCD ističa redukuje riziko vzniku elektrického šoku.
3. OSOBNÁ BEZPEČNOST
a) Bud'te sústredení, sledujte, čo robíte, a pri práci s ručným náradím sa riad'te zdravým rozumom. Nepoužívajte ručné náradie, ked' ste unavení alebo pod vplyvom omamných látok, alkoholu alebo liekov. Moment nepozornosti pri práci s ručným náradím môže viest' k vážnemu osobnému zraneniu.
b) Použite osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných podmienkach pomáhajú redukovat' vážne osobné zranenia.
c) Predíd'te neúmyselnému zapnutiu. Uistite sa, že prepínač je vo vypnutej pozícii, pred tým, než zapojíte náradie do elektriny a/alebo k akumulátoru, pri zdvihnutí alebo nosení náradia. Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.
d) Odstráňte akékol'vek nastavovacie kl'úče alebo kl'úče na matice a skrutky pred tým, než zapnete ručné náradie. Nastavovací alebo iný kl'uč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobit' osobný úraz.
e) Nepreceňujte sa. Udržujte si stabilitu a pevnú zem pod nohami za každých podmienok. Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách.
f) Oblečte sa náležite. Nenoste volné oblečenie alebo šperky. Udržujte svoje vlasy, oblečenie a rukavice vzdialené od pohyblivých častí. Volné oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytit'.
g) Pokial' sú zariadenia nastavené na spojenie so zariadeniami na zachytávanie a extrakciu prachu, uistite sa, že sú náležite využité a pripojené. Použitím zberača prachu redukujete riziká spojené s prachom.
4. POUŽITIE A ÚDRŽBA RUČNÉHO NÁRADIA
a) Nepret'ažujte ručné náradie. Použite správne ručné náradie na danú činnost'. Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.
b) Nepoužívajte ručné náradie, pokial' sa prepínač neprepína medzi zapnutím a vypnutím. Akékol'vek ručné náradie, ktoré nie je kontrolovatel'né prepínačom, je nebezpečné a musí byt' opravené.
c) Ódpojte prípojku ručného náradia od zdroja energie a/alebo akumulátora pred tým, než začnete robit' akékol'vek úpravy, vymieňat' doplnky alebo uskladňovat'
ručné náradie. Takéto preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.
d) Ked' ručné náradie nepoužívate, skladujte ho mimo dosahu detí a nedovol'te osobám, ktoré nemajú skúsenosti s prácou s ručným náradím alebo neboli oboznámené s týmito inštrukciami, dotýkat' sa náradia. Ručné náradie je nebezpečné v rukách netrénovanej osoby.
e) Údržba ručného náradia. Skontrolujte chybné pripojenia alebo spojenia pohyblivých časti, zlomené časti alebo iné okolnosti, ktoré by mohli ovplyvnit' funkčnost' ručného náradia. Pri poškodení musí byt' pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané.
f) Udržujte rezacie nástroje ostré a čisté.
Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú l’ahšie ovládatel’né.
g) Používajte elektrické náradie v súlade týmito pokynmi, berte pritom do úvahy pracovné podmienky a druh vykonávanej práce. Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzať k nebezpečným situáciám.
5. POUŽÍVANIE A STAROSTLIVOST O BATÉRIOVÉ ELEKTRICKÉ NÁRADIE
a) Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobit' požiar.
b) Elektrické náradie používajte iba s určeným typom bloku batérií. Použitie akéhokol'vek iného typu batérií môže zvýšiť riziko zranenia a požiaru.
c) Ak sa blok batérií nepoužíva, neukladajte ho do blízkosti iných kovových predmetov, ako sú sponky na papier, mince, kl'úče, klince, skrutky alebo iné drobné kovové predmety, ktoré by mohli skratovať kontakty. Skratovanie kontaktov batérie môže viest' k popáleninám alebo vzniku požiaru.
d) Pri nesprávnom používaní môže z batérie vystreknút' kvapalina; vyhýbajte sa styku s ňou. Ak dôjde k styku kvapaliny s pokožkou, opláchnite zasiahnuté miesto vodou. Ak sa kvapalina dostane do očí, ihned' vyhl'adajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobit' podráždenie a poleptanie.
6. SERVIS
a) Servisné práce na náradí nechajte vykonat' kvalifikovaných pracovníkov s použitím originálnych náhradných dielov. Výsledkom bude trvalá bezpečnost pri práci s elektrickým náradím.
BEZPEČNOSTNÉ POKYNY PRE VŘTAČKY
- Pri práci s príklepovými vrtačkami používajte chrániče sluchu. Vystavenie nadmernému hluku môže spôsobit' stratu sluchu.
- Používajte prídavné rukoväti, dodané s náradím. Ak stratíte nad náradím kontrolu, môže dôjst' k zraneniu osôb.
- Tam, kde by sa nástroj pri práci mohol dostat' do kontaktu so zakrytými vodičmi, náradie držte za izolované časti pre uchopenie náradia. Elektrický kontakt nástroja so „živým“ vodičom spôsobí, že všetky kovové časti vrtačky budú pod napätím.
BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ
a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kl'účov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohna. Vyvarujte sa skladovania batérii na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
j) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
I) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20 °C ±
5 °C).
m) Pri likvidácii batérií oddel'te od seba batérie s odlišnými elektrochemickými systémami.
n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárat' riziko spôsobenia požiaru.
o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
p) Ukladajte batérie mimo dosahu detí.
q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
s) Vykonávajte riadnu likvidáciu batérie.
SYMBOLS
 | Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' najprv prečítal návod |
 | Výstraha |
 | Používajte ochranu sluchu |
 | Používajte ochranu očí |
 | Používajte protiprachovú masku |
 | Nevystavujte dažd'u alebo vode |
 | Nevystavujte ohňu |
 | Používajte ochranné rukavice |
 | Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu. |
 | |
 | Vřtanie |
 | Skrutkovanie |
 | Drevo |
 | Kov |
 | Ocel'ové trubice |
 | Keramické dlaždice |
 | Strhnutá skrutka |
 | Zamknút' |
 | Odomknút' |
 | Vysoké otáčky |
 | Nízke otáčk |
 | Elektrické výrobky sa nesmú likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu. |
| xINR18/65-y: Valcové batérie Li-lon s maximálnym priemerom 18 mm a maximálnou výškou 65 mm; „x“ predstavuje počet článkov so sériovým zapojením, ak je iba 1, použije sa medzera; „-y“ predstavuje počet článkov s paralelným zapojením, ak je iba 1, použije sa medzera. |
| 1. | REŽIM SKRUTKOVANIA S FUNKCIOU SAFE DRIVE ^TM |
| 2. | REŽIM VŘTANIE |
| 3. | FUNKCIA PULSE ASSIST PRE REGULÁCIU OTÁČOK |
| 4. | BLOKOVANIE A OVLÁDANIE SMERU OTÁČANIA |
| 5. | MIESTA PRE UCHOPENIE NÁRADIA |
| 6. | JEDNOTKA BATÉRI * |
| 7. | HÁČIK NA REMEŇ |
| 8. | ZÁPADKA JEDNOTKY BATÉRIÍ |
| 9. | LED OSVETLENIE |
| 10. | OVLÁDANIE PREMENLIVEJ RÝCHLOSTI |
| 11. | SKLŮUČOVADLO |
| 12. | SPÍNAČ BIT LOCK ^TM |
| 13. | PRÍCHYTKA NÁSTROJOV |
* Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.
TECHNICKÉ ÚDAJE
**Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20 Voltov. Nominálne napätie je 18 Voltov.
INFORMÁCIE O HLUKU
| Nameraný akustický tlak L | _pA : 80.5dB(A) |
| Nameraný akustický výkon L | _wA : 91.5dB (A) |
| K_PA & K_WA | 3.0dB (A) |
| Použite chrániče sluchu, ak akustický tlak presiahne | 80dB(A) |
INFORMÁCIE O VIBRÁCIÁCH
Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745:
| Vftanie do kovu | Hodnota emisie vibrácií a_h,D = 2,675m/s^2 |
| Nepresnost' K = 1,5m/s2 | |
| Ut'ahovanie sk-rutiek bez príklepu | Hodnota emisie vibrácií a_h = 1,831m/s^2 |
| Nepresnost' K = 1,5m/s2 |
Deklarovaná celková hodnota vibrácií sa môže použit' na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce.
VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia
sa môže odlišovat' od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich prikladov odchýlok od spôsobu používania náradia:
Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané.
Náradie je v dobrom stave a je dobre udržiavané.
Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.
Tesnosť zovretia rukováti a používanie doplnkov proti vibráciám.
Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.
Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.
VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach
používania obsahovat' taktiež všetky súčasti prevádzkového cyklu, ako sú časy, ked' je náradie vypnuté a ked' beží na vol'nobehu, a to mimo skutočného vykonávania práce. Tým môže dôjst' k značnému zníženiu úrovne expozície počas celkového prevádzkoveho času.
Pomôžte minimalizovat' riziko expozície účinkom vibrácií. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).
Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.
Vyhnite sa používaniu náradia pri teplote 10 °C a menej. Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili na niekol'ko dní.
PRÍSLUŠENSTVO
| WX178 | WX178.1 | WX178.9 | |
| Hrot Skrutkovača (PH2/SL5.5) | 1 1 1 | ||
| Jednotka Batérií 1 2 / | |||
| Nabíjačka 1 1 / |
Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Typ príslušenstva zvol’te podľa typu vykonávanej práce. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.
NÁVOD NA POUŽITIE
POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie.
URČENÉ POUŽITIE
Toto náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek, ako aj na vrtanie do dreva, kovu a plastov.
MONTÁŽ A OBSLUHA
| VYKONÁVANÝ ÚKON OBRÁZOK | |
| PRED ZAČATÍM PRÁCE | |
| Vybratie batérie | Pozrite obr. A1 |
| Nabíjanie batérie Pozrite obr. A2 | |
| Nasadenie batérie Pozrite obr. A3 | |
| ZOSTAVENIE | |
| -- Upínanie nástrojov | Pozrite obr. B1, B2 |
| -- Vyberanie nástrojov Pozrite obr. B3 | |
| Upevnenie háčika na remeň a príchytky nástrojov | Pozri obr. C1, C2,C3,C4 |
| OBSLUHA | |
Spínač Bit Lock™ Pomocou prepínača zámku na násady Bit Lock™ (12), ktorým je toto náradie vybavené, môžete uvoľnit' alebo upevnit' násadu velmi rýchlo a automaticky. Tento úkon môžete vykonat' otáčaním prstenca Bit Lock™ v smere alebo proti smeru chodu hodinových ručičiek.
Varovanie: Pred spustením náradia sa vždy uistite, či je riadne upnutý pracovný nástroj. Poškodenie skľučovadla alebo uvoľnenie pracovného nástroja môže viest’ k spôsobeniu zranenia.
POZNÁMKA: Ak sa čel'uste skľučovadla úplne rozovrú alebo úplne zovrú, dôjde k aktivácii spojky zretelným cvaknutím. Tento zvuk je normálny. Ak spínač Bit Lock™ (12) nepracuje, skontrolujte, či je nabitá batéria a na chvíľu stlačte spúšťací spínač. Pri nastavovaní skľučovadla držte vřtačku smerom nahor, aby nedošlo k vypadnutiu vrtáku.
Varovanie: Smer otáčania nikdy nemeňte, kým sa motor otáča, počkajte, kým sa stroj zastaví!
Pozrite obr. D1, D2, D3
Vol'ba režimu funkcie Prevádzkový režim zvolíte stlačením funkčného tlačidla. Tlačidlo sa rozsvieti na niekol'ko sekúnd na modro. Miernym stlačením spínača s reguláciou otáčok (10) sa funkčné tlačidlo znovu rozsvieti.
Režim skrutkovania s funkciou Safe Drive™ •Pri skrutkovaní sa náradie automaticky zastaví, ak bude hlava skrutky zarovnaná s povrchom obrobku. Ak požadujete hlbšie zaskrutkovanie, stlačte znovu spínač s reguláciou otáčok (10). Náradie bude skrutku zavádzat’ hlbšie v nízkych otáčkach. • Po dosiahnutí požadovanej híbky spínač s reguláciou otáčok (10) uvoľníte.
POZNÁMKA:
- V prípade, že sa náradie zastaví skôr, ako je požadované, uvoľníte Spínač s reguláciou otáčok (10) a tlačidlo stlačte znovu.
- Funkce Safe drive™ nemôže byť aktivovaná, ak neboli pomocou spínača s reguláciou otáčok (10) dosiahnuté maximálne otáčky.
Vítanie režim Pozrite obr. F
Pozrite obr. E
Funkcia Pulse Assist pre reguláciu otáčok
VAROVANIE: V Funkcia ! Pulse Assist pre reguláciu otáčok nepracujte dlhšiu dobu. Mohlo by dôjst' k prehriatiu motora. POZNÁMKA: Funkcia Pulse Assist pre reguláciu otáčok je veľmi účinný na ochranu pred strhnutím skrutiek, vytiahnutím pevne dotiahnutých skrutiek a na ochranu pred klizaním špičky vrtáka po hladkom povrchu vřtaného obrobku.
Ak je Funkcia Pulse Assist pre reguláciu otáčok aktivovaný, môžete ho používať v režime vřtanie/skrutkovanie.
- Skontrolujte, či je ovládanie dopredu/dozadu (4) stlačené vlavo alebo vpravo a či je zvolený Funkcia Pulse Assist pre reguláciu otáčok. - Stlačením spínača s reguláciou otáčok (10) sa hlavica náradia začne otáčat' regulovatel'nou rýchlost'ou.
Ovládanie premenlivej rýchlosti VAROVANIE : Nenechajte náradie dlhší čas pracovat' pri nízkych otáčkach, inak sa prehreje.
Pozrite obr. G
Pozrite obr. H
LED Osvetlenie
Toto náradie a batéria sú vybavené ochranným systémom. Ak bude LED kontrolka rýchlo blikať, systém automaticky odpojí napájanie náradia, aby bola predlžená prevádzková životnosť batérie. Náradie sa počas práce automaticky zastaví, ak sa dostane toto náradie alebo batéria do jedného z nasledujúcich stavov:
- Pret'aženie: Náradie je ovládané spôsobom, pri ktorom je odoberaný abnormálne vysoký prúd. V takej situácii uvol'nite spúšťací spínač na náradí a ukončite prácu, ktorá spôsobila pret'aženie náradia. Potom znovu stlačte spúšťací spínač, aby došlo znovu k spusteniu náradia.
- Prehriatie: Ak nedôjde pri vyššie uvedenom stave k spusteniu náradia, došlo k prehriatiu náradia a batérie. V takej situácii nechajte náradie a batériu pred opätovným stlačením spúšťacieho spínača dostatočne vychladnúť.
- Nízke napätie batérie: Zostávajúca kapacita batérie je príliš nízka a náradie nebude pracovať. V takom prípade vyberte batériu a vykonajte jej nabitie.
Pozrite obr. H
DOBRÉ RADY NA PRÁCU S NÁRADÍM
1. PREČO SA VŘTAČKA NEOTÁČA, KEĐ STLAČÍM VYPÍNAČ?
Posuvný spínač na hornej časti vítačky prepínajúci smer otáčania je v polohe zablokované. Odblokujte spínač presunutím do požadovaného smeru otáčania. Potlačte vypínač a vítačka sa začne otáčat'.
2. PREČO SA VÝDRŽ JEDNOTKY BATÉRIÍ MENÍ
Problémy s dížkou nabíjania, dlhšie obdobie nečinnosti môžu znížit' kapacitu batérií a tým aj prevádzkový čas. Dá sa to napravit', ak necháte batérie prejst' niekol'kými cyklami nabitia a vybitia vo vítačke. Náročné činnosti, ako zakrúcanie vel'kých skrutiek do tvrdého dreva, spotrebujú energiu batérie rýchlejšie ako menej náročné činnosti. Jednotku batérií nenabíjajte pri teplote pod 0° C (32° F) ani nad 45° C (113° F), inak to negatívne ovplyvní jej výkon.
3. SPÍNAČ BIT LOCK™ SA NEOTÁČA.
Stlačte spúšťací spínač a nechajte vřtačku na chvíľu pretočit'. Krúžok spínača Bit Lock™ by sa mal uvoľnit' a mal by pracovat' normálne.
ÚDRŽBA
Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu.
Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidieť iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
VYHLÁSENIE O ZHODE
My,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Vyhlasujeme, že tento výrobok
Popis WORX Akumulátorový vrták s lítiumiónovým akumulátorom
Funkcie Vrtanie/ Ut'ahovanie a uvol'ňovanie skrutiek, matíc
Zodpovedá nasledujúcim smerniciam:
2006/42/EC
2011/65/EU
2014/30/EU
spíňa posudzované normy:
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
Osoba oprávnená za zostavenie technického súboru:
Názov Marcel Filz
Adresa Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Allen Ding
Zástupca vrchnej konštrukčnej kancelárie,
Testovanie & Certifikácia
Positec Technology (China) Co., Ltd.
