Typ produktu	Bezdrátová vrtačka/šroubovák
Značka	Worx
Model	WX178.9
Jmenovité napětí	20 V max (18 V jmenovité)
Otáčky naprázdno	0-800 ot/min
Maximální točivý moment	20 Nm
Kapacita sklíčidla	10 mm
Max. vrtací výkon (ocel)	10 mm
Max. vrtací výkon (dřevo)	25 mm
Hmotnost	1,3 kg
Napájení	Lithium-iontová baterie 20 V max (není součástí)
Nabíječka	100-240 V ~50/60 Hz (není součástí)
Hladina akustického tlaku	80,5 dB(A)
Hladina akustického výkonu	91,5 dB(A)
Vibrace (vrtání kovu)	2,675 m/s²
Režimy provozu	Vrtání, šroubování, impulzní asistence, Safe Drive™
Bezpečnost	Doporučena ochrana sluchu, zraku a protiprachová maska
Údržba	Čistěte suchým hadříkem; nepoužívejte vodu ani chemické prostředky
Náhradní díly a opravitelnost	Žádné díly opravitelné uživatelem; kontaktujte autorizovaný servis
Obecné informace	Bezdrátová vrtačka/šroubovák Worx WX178.9, kategorie vrtačka

Často kladené otázky - WX178.9 WORX

Proč se moje vrtačka nezapne?

Nejprve zkontrolujte, zda je baterie nabitá a správně nainstalovaná. Ujistěte se, že přepínač chodu vpřed/vzad není v poloze středového zámku. Pokud kontrolka LED rychle bliká, baterie může být vybitá nebo přehřátá.

Jak změnit směr otáčení?

Použijte tlačítko pro ovládání otáčení vpřed/vzad (4) umístěné nad spouští. Posuňte jej doleva pro otáčení vpřed, doprava pro otáčení vzad. Nikdy neměňte směr, když se sklíčidlo otáčí, počkejte na úplné zastavení.

Co dělat, když se sklíčidlo neotáčí?

Pokud akční člen Bit Lock™ nefunguje, krátce stiskněte spoušť, aby se vrták otočil. Tím by se měl uvolnit kroužek. Zkontrolujte také, zda je baterie nabitá. Pokud problém přetrvává, nástroj může být přetížen nebo přehřátý; uvolněte spoušť a nechte vychladnout.

Jak používat funkci Safe Drive™?

Vyberte režim vrtačky s funkcí Safe Drive™ (režim E). Při šroubování se nástroj automaticky zastaví, když se hlava šroubu dotkne povrchu. Pro další zašroubování podržte stisknutou spoušť; nástroj se bude pomalu otáčet. Uvolněte spoušť po dosažení požadované hloubky.

Co znamená blikající kontrolka LED?

LED kontrolka (9) slouží jako osvětlení a indikátor kapacity baterie. Rychlé blikání indikuje nízké napětí, přetížení nebo přehřátí. Systém poté odpojí napájení, aby chránil nástroj a baterii. Nabijte baterii nebo nechte vychladnout.

Jak dlouho trvá nabití baterie?

Doba nabíjení není v manuálu specifikována, ale doporučuje se nabíjet baterii při běžné pokojové teplotě (15-25°C). Používejte pouze nabíječku dodanou společností Worx. Nová baterie může vyžadovat několik cyklů nabíjení/vybíjení, aby dosáhla své maximální kapacity.

Mohu používat jinou nabíječku než tu dodanou?

Ne, používejte pouze nabíječku specifikovanou společností Worx pro tento model. Použití nevhodné nabíječky může způsobit požár nebo poškození baterie.

Jak vyčistit vrtačku?

Před čištěním vyjměte baterii. Čistěte nástroj suchým hadříkem. Nikdy nepoužívejte vodu ani chemické čisticí prostředky. Udržujte ventilační otvory čisté a bez pilin.

Co dělat, když baterie nedrží nabití?

Snížená výdrž může být důsledkem neúplných cyklů nabíjení/vybíjení nebo dlouhodobého skladování. Proveďte několik úplných cyklů nabíjení a vybíjení. Vyhněte se nabíjení baterie při teplotách pod 0°C nebo nad 45°C. Pokud problém přetrvává, baterie může být vadná a je třeba ji vyměnit.

Kde najdu náhradní díly?

Manuál uvádí, že neexistují žádné díly opravitelné uživatelem. Pro jakékoli opravy kontaktujte kvalifikovaného opraváře používajícího identické náhradní díly. Obraťte se na svého prodejce nebo autorizované servisní středisko Worx.

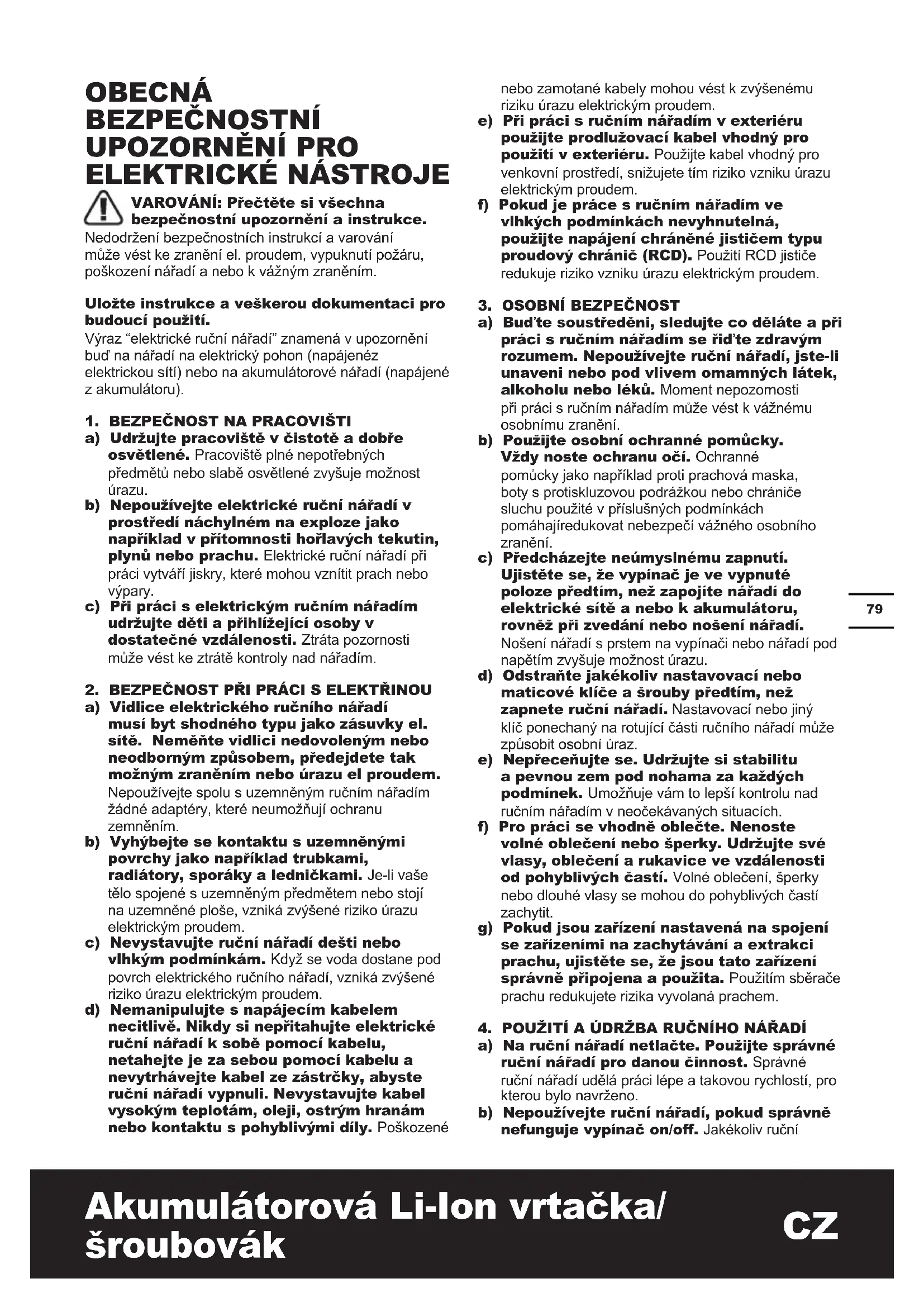

NÁVOD K OBSLUZE WX178.9 WORX

VAROVÁNÍ: Přečtěte si všechna bezpečnostní upozornění a instrukce.

Nedodržení bezpečnostních instrukcí a varování může vést ke zranění el. proudem, vypuknutí požáru, poškození nářadí a nebo k vážným zraněním.

Uložte instrukce a veškerou dokumentaci pro budoucí použití.

Výraz “elektrické ruční nářadí” znamená v upozornění buď na nářadí na elektrický pohon (napájenéz elektrickou sítí) nebo na akumulátorové nářadí (napájené z akumulátoru).

1. BEZPEČNOST NA PRACOVIŠTI

a) Udržujte pracoviště v čistotě a dobře osvětlené. Pracoviště plné nepotřebných předmětů nebo slabě osvětlené zvyšuje možnost úrazu.
b) Nepoužívejte elektrické ruční nářadí v prostředí náchylném na exploze jako například v přítomnosti hořlavých tekutin, plynů nebo prachu. Elektrické ruční nářadí při práci vytváří jiskry, které mohou vznítit prach nebo výpary.
c) Při práci s elektrickým ručním nářadím udržujte děti a přihlížející osoby v dostatečné vzdálenosti. Ztráta pozornosti může vést ke ztrátě kontroly nad nářadím.

2. BEZPEČNOST PŘI PRÁCI S ELEKTŘINOU

a) Vidlice elektrického ručního nářadí musí byt shodného typu jako zásuvky el. sítě. Neměňte vidlici nedovoleným nebo neodborným způsobem, předejdete tak možným zraněním nebo úrazu el proudem.
Nepoužívejte spolu s uzemněným ručním nářadím žádné adaptéry, které neumožňují ochranu zemněním.

b) Vyhýbejte se kontaktu s uzemněnými povrchy jako například trubkami, radiátory, sporáky a ledničkami. Je-li vaše tělo spojené s uzemněným předmětem nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem.

c) Nevystavujte ruční nářadí dešti nebo vlhkým podmínkám. Když se voda dostane pod povrch elektrického ručního nářadí, vzniká zvýšené riziko úrazu elektrickým proudem.

d) Nemanipulujte s napájecím kabelem necitlivě. Nikdy si nepřitahujte elektrické ruční nářadí k sobě pomocí kabelu, netahejte je za sebou pomocí kabelu a nevytrhávejte kabel ze zástrčky, abyste ruční nářadí vypnuli. Nevystavujte kabel vysokým teplotám, oleji, ostrým hranám nebo kontaktu s pohyblivými díly. Poškozené

nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem.

e) Při práci s ručním nářadím v exteriéru použijte prodlužovací kabel vhodný pro použití v exteriéru. Použijte kabel vhodný pro venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem.
f) Pokud je práce s ručním nářadím ve vlhkých podmínkách nevyhnutelná, použijte napájení chráněné jističem typu proudový chránič (RCD). Použití RCD jističe redukuje riziko vzniku úrazu elektrickým proudem.

3. OSOBNÍ BEZPEČNOST

a) Bud'te soustředěni, sledujte co děláte a při práci s ručním nářadím se řid'te zdravým rozumem. Nepoužívejte ruční nářadí, jste-li unaveni nebo pod vlivem omamných látek, alkoholu nebo léků. Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění.

b) Použijte osobní ochranné pomůcky. Vždy noste ochranu očí. Ochranné pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhajíredukovat nebezpečí vážného osobního zranění.

c) Předcházejte neúmyslnému zapnutí. Ujistěte se, že vypínač je ve vypnuté poloze předtím, než zapojíte nářadí do elektrické sítě a nebo k akumulátoru, rovněž při zvedání nebo nošení nářadí. Nošení nářadí s prstem na vypínači nebo nářadí pod napětím zvyšuje možnost úrazu.

d) Odstraňte jakékoliv nastavovací nebo maticové klíče a šrouby předtím, než zapnete ruční nářadí. Nastavovací nebo jiný klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz.

e) Nepřeceňujte se. Udržujte si stabilitu a pevnou zem pod nohama za každých podmínek. Umožňuje vám to lepší kontrolu nad ručním nářadím v neočekávaných situacích.

f) Pro práci se vhodně oblečte. Nenoste volné oblečení nebo šperky. Udržujte své vlasy, oblečení a rukavice ve vzdálenosti od pohyblivých častí. Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých častí zachytit.

g) Pokud jsou zařízení nastavená na spojení se zařízeními na zachytávání a extrakci prachu, ujistěte se, že jsou tato zařízení správně připojena a použita. Použitím sběrače prachu redukujete rizika vyvolaná prachem.

4. POUŽITÍ A ÚDRŽBA RUČNÍHO NÁŘADÍ

a) Na ruční nářadí netlačte. Použijte správné ruční nářadí pro danou činnost. Správné ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo.

b) Nepoužívejte ruční nářadí, pokud správně nefunguje vypínač on/off. Jakékoliv ruční

nářadí, které se nedá ovládat vypínačem, je nebezpečné a musí být opraveno.

c) Dříve než začnete dělat jakékoliv úpravy, vyměňovat doplňky nebo ruční nářadí odkládat, odpojte zástrčku od sítě a nebo akumulátoru. Taková preventivní bezpečnostní opatření redukují riziko náhodného zapnutí ručního nářadí.
d) Nepoužíváte-li ruční nářadí, skladujte je mimo dosah dětí a nedovolte osobám, které nemají zkušenosti s prací s ručním nářadím nebo neznají tyto pokyny, s nářadím pracovat. Ruční nářadí je nebezpečné v rukách neškolené a nezkušené osoby.
e) Údržba ručního nářadí. Zkontrolujte chybné připojení nebo spojení pohyblivých částí, zlomené části nebo jiné okolnosti, které by mohly ovlivnit funkčnost ručního nářadí. Je-li nářadí poškozeno, nechte je před novým použitím opravit. Mnoho úrazů vzniká proto, že je elektrické ruční nářadí špatně udržováno.
f) Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají.
g) Používejte elektrické nářadí v souladu s těmito pokyny, berte v úvahu pracovní podmínky a druh vykonávané práce. Je-li elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím.

1. POUŽÍVÁNÍ A PÉČE O AKUMULÁTOROVÉ ELEKTRICKÉ NÁŘADÍ

a) Nabíjejte je nabíječkou určenou výrobcem . Nabíječka, která je vhodná pro jeden typ baterií, může při použití s jiným typem baterií způsobit požár.
b) Elektrické nářadí používejte jen s určenou baterií. Použití jakéhokoliv jiného typu baterií může zvýšit riziko zranění a požáru.
c) Není-li baterie používána, neukládejte ji do blízkosti jiných kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohli zkratovat kontakty. Zkratování kontaktů baterie může vést k popáleninám nebo vzniku požáru.
d) Při nesprávném používaní může z baterie vystříknout elektrolyt, vyhýbejte se styku s ním, má žíravé účinky. Dojde-li ke styku kapaliny s pokožkou, opláchněte zasažené místo vodou. Dostane-li se kapalina do očí, použijte čistou vodu k vypláchnutí a ihned vyhledejte lékařskou pomoc. Kapalina uniknutá z baterie může způsobit podráždění a poleptání.

1. SERVIS

a) Servisní práce na nářadí nechte provést kvalifikovanými pracovníky za použití originálních náhradních dílů. Výsledkem bude trvalá bezpečnost při práci s elektrickým nářadím.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO VRTAČKY

1. Používejte pomůcky na ochranu sluchu. Hluk může způsobit ztrátu sluchu.
2. Používejte přídavné rukojeti dodávané s elektrickým nářadím. Ztráta kontroly může vést ke zraněním.
3. Pokud provádíte práce, při kterých může používaný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte toto nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.
c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterii na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého

maximálního výkonu.

I) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20 °C ± 5 °C).
m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy.
n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařizením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
r) Není-li zařízení používáno, vyjměte z něj baterii.
s) Provádějte rádnou likvidaci baterie.

SYMBOLY

	Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze
	Výstraha
	Používejte ochranu sluchu
	Používejte pomůcky pro ochranu očí.
	Používejte protiprachovou masku
	Nevystavujte dešti nebo vodě
	Nevystavujte ohni.
	Používejte ochranné rukavice
	Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu.
	Vrtání
	Šroubování
	Dřevo
	Kovl
	Ocelové trubice
	Keramické dlaždice
	Stržený šroub
	Stržený šroub
	Odemknout
	Vysoké otáčky
	Nízké otáčky
	Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
	xINR18/65-y: Válcové baterie Li-lon s maximálním průměrem 18 mm a s maximální výškou 65 mm. „x“ znamená počet článků zapojených do série, prázdný údaj, je-li 1, „-y“ znamená počet článků zapojených paralelně, prázdný údaj, je-li 1.

1.	REŽIMŠROUBOVÁNÍ S FUNKCÍ SAFE DRIVE ^TM
2.	REŽIM VRTÁNÍ
3.	FUNKCEPULSEASSIST PRO REGULACI OTÁČEK
4.	PŘEPÍNAČ SMĚRU OTÁČENÍ, BLOKOVÁNÍ SPÍNAČE
5.	RUKOJEŤ PRO UCHOPENÍ NÁŘADÍ
6.	AKUMULÁTOR *
7.	HÁČEK NA ŘEMEN
8.	ZÁPADKA JEDNOTKY BATERIÍ
9.	SVĚTLO LED
10.	OVLÁDÁNÍ OTÁČEK
11.	SKLÍČIDLO
12.	SPÍNAČBIT LOCK ^TM
13.	PŘÍCHYTKA NÁSTROJŮ

* Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

TECHNICKÉ ÚDAJE

Typ WX178 WX178.1 WX178.9 (1- označení stroje, zástupce Aku vrtačka)

		WX178WX178.1	WX178.9
Napájení nabíječky 100-240V ~50/60Hz
Jmenovité napájecí napětí 20V = Max**
Jmenovité otáčkynaprázdno		0-800/min
Max. krout. moment 20N.m
Kapacita sklíčidla 10mm
Max.průměrvrtání	Ocel 10mm
	Dřevo 25mm
Hmotnost přístroje 1.3kg 0.93kg

**Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20 voltů. Jmenovité napětí je 18 voltů.

INFORMACE O HLUKU

Naměřená hladina akustického tlaku L	_pA : 80.5dB(A)
Naměřený akustický výkon L	_wA : 91.5dB (A)
K_PA & K_WA	3.0dB (A)

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745:

Vrtání do kovu	Hodnota vibračních emisí a_h,D = 2,675m/s^2
	Kolísání K = 1,5m/ s^2
Šroubování bez příklepu	Hodnota vibračních emisí a_h = 1,831m/s^2
	Kolísání K = 1,5m/ s^2

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce.

VAROVÁNÍ: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelů určených konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VAROVÁNÍ: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž

zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času.

Zásady pro omezení nebezpečí vystavení vibracím:.

VŽDY používejte ostré dláta, vrtáky a nože.

Provádějte údržbu tohoto nástroje, v souladu s těmito pokyny udržujte nástroj dobře promazaný (odpovídajícím způsobem).

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Nepoužívejte nástroje při teplotě 10°C nebo nižší.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

PŘÍSLUŠENSTVÍ

	WX178	WX178.1	WX178.9
Oboustranný šroubovací nástavec (PH2/SL5.5)	1 1 1
Akumulátor 1 2 /
Nabíječka 1 1 /

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.

NÁVOD NA POUŽITÍ

POZNÁMKA: Před tím než začnete nářadí používat, přečtěte si pečlivě manuál.

URČUJÍCÍ POUŽITÍ

Elektronřadí je určeno k zašroubování auvolňování šroubů a tž k vrtání do dřeva, kovu, a plastu.

SESTAVENÍ A POUŽÍVÁNÍ

POSTUP OBR.
PŘED ZAHÁJENÍM PRÁCE
Vyjmutí baterie	Viz obr. A1
Nabíjení baterie Viz obr. A2
Nasazení baterie Viz obr. A3
SESTAVENÍ
-- Upínání nástrojů Viz obr. B1, B2
-- Vyjímání nástrojů	Viz obr. B3
Upevnění háčku na řemen a přichytky nástrojů	Viz obr. C1,C2,C3,C4
POUŽITÍ

SpínačBit Lock™ S pomocí přepínače zámku násady Bit Lock™ (12), kterým je toto nářadí vybaveno, lze uvolnit nebo upevnit násadu velmi rychle a automaticky. Tento úkon lze provést otáčením prstence Bit Lock™ ve směru nebo proti směru chodu hodinových ručiček.

Varování: Před spuštěním nářadí se vždy ujistěte, zda je řádně upnutý pracovní nástroj. Poškození sklíčidla nebo uvolnění pracovního nástroje může vést k způsobení zranění.

POZNÁMKA: Pokud se čelisti sklíčidla plně rozevřou nebo plně sevřou, dojde k aktivaci spojky se slyšitelným cvaknutím. Tento zvuk je normální. JestližespínačBit Lock™(12) nepracuje, zkontrolujte, zda je nabitabaterie akrátcestisknětespouštěcíspínač. Při nastavování sklíčidla držte vrtačku směrem nahoru, aby nedošlo k vypadnutí vrtáku.

Ovládání chodu vpřed/vzadVarování: Změnu směruotáčení vřetena provádějtejen, když se vřeteno neotáčí!

Viz obr. D1,D2, D3

Volba režimu funkce Provozní režim zvolite stisknutím funkčního tlačítka. Tlačítko se rozsvítí na několik sekund modře. Mírným stisknutím spínače s regulací otáček (10) se funkční tlačítko opět rozsvítí.

Režimšroubování s funkcíSafe driveTM•Při šroubování se nářadí automaticky zastaví, pokud bude hlava šroubu zarovnána s povrchem obrobku. Pokud požadujete hlubší zašroubování, stiskněte znovu spínač s regulací otáček (10). Nářadí bude šroub zavádět hlouběji v nízkých otáčkách.• Po dosažení požadované hloubky spínač s regulací otáček (10) uvolněte.POZNÁMKA:1.V případě, že se nářadí zastaví dříve, než je požadováno, uvolněte Spínač s regulací otáček (10) a tlačítko stiskněte znovu.2.Funkce Safe driveTM nemůže být aktivována, pokud nebylo pomocí spínače s regulací otáček (10) dosaženo maximálních otáček.

Viz obr. E

Vrtání režim Viz obr. F

FunkcePulseAssist pro regulaci otáček⚠️VAROVÁNÍ: V! FunkcePulseAssist pro regulaci otáček nepracujte delší dobu. Mohlo by dojít k přehřátí motoru.POZNÁMKA: FunkcePulseAssist pro regulaci otáček je velmi účinný k ochraně před stržením šroubů, vyjmutím pevně dotažených šroubů a k ochraně před klouzáním špičky vrtáku po hladkém povrchu vrtaného obrobku. Pokud je FunkcePulseAssist pro regulaci otáček aktivován, lze jej používat v režimu vrtání/šroubování.• Ujistěte se, zda je ovládání chodu vpřed/vzad (4) stlačeno vlevo či vpravo a zda je zvolen FunkcePulseAssist pro regulaci otáček.• Stisknutím spínače s regulací otáček (10) se hlavice nářadí začne otáčet regulovatelnou rychlostí.

Viz obr. G

Ovládání otáček⚠️VAROVÁNÍ: Nepracujte dlouhou dobu s nízkými otáčkami, jinak se nářadí přehřeje.

Viz obr. H

Použití pracovní svítilny LED Chcete-li zapnout světlo, stiskněte spínač zapnuto/vypnuto(10) a ujistěte se, zda je přepínač směru otáčení vpřed/vzad nastaven (4) v pravé/levé poloze. Po uvolnění spínače s regulací otáček (10), kontrolka po chvíli zhasne. LED indikátor upozorňuje na nabití baterie a začne-li kapacita baterie klesat, indikátor bude blikat. Toto nářadí a baterie jsou vybaveny ochranným systémem. Bude-li LED kontrolka rychle blikat, systém automaticky odpojí napájení nářadí, aby byla prodloužena provozní životnost baterie. Nářadí se během práce automaticky zastaví, dostane-se toto nářadí nebo baterie do jednoho z následujících stavů:

- Přetížení: Nářadí je ovládáno způsobem, při kterém je odebírán abnormálně vysoký proud. V takové situaci uvolněte spouštěcí spínač na nářadí a ukončete práci, která způsobila přetížení nářadí. Potom znovu stiskněte spouštěcí spínač, aby došlo znovu k spuštění nářadí.

- Přehřátí: Nedojde-li při výše uvedeném stavu k spuštění nářadí, došlo k přehřátí nářadí a baterie. V takové situaci nechejte nářadí a baterii před opětovným stisknutím spouštěcího spínače dostatečně vychladnout.

- Nízké napájecí baterie: Zbývající kapacita baterie je příliš nízká a nářadí nebude pracovat. V takovém případě vyjměte baterii a provedte její nabití.

Viz obr. H

ODSTRAŇOVÁNÍ ZÁVAD

1. PROČ SE VRTAČKA NEZAPNE, KDYŽ STISKNU VYPÍNAČ?

Přepínač chodu vpřed/vzad, který se nachází na horní části spouštěcího spínače, je nastaven v poloze zajištěno. Odblokujte přesunutím voliče do požadovaného směru otáčení. Stiskněte tlačitko vypínače a vřeteno vrtačky se začne otáčet.

2. DŮVODY RŮZNÉ ŽIVOTNOSTI BATERIE

V případě problémů s délkou nabíjení nebo nepoužívání baterie delší dobu se snižuje provozní doba baterie. Náprava spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0°C (32°F) nebo stoupne nad 45°C (113°F), jinak se to projeví na jejím výkonu.

3. SPÍNAČBIT LOCK TM SE NEOTÁČÍ.

Stisknětespouštěcíspínač anechejtevrtačkukrátceprotočit. Kroužekspínače Bit Lock TMby se měluvolnit a měl by pracovatnormálně.

Údržba

Před prováděním nastavení, servisních prací nebo údržbě vyjměte z nářadí baterii.

Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu.

Tento elektrický nástroj neobsahuje žádné součásti, které by si mohl uživatel opravit vlastními silami. Na čistění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Tento elektrický nástroj uchovávejte vždy na suchém místě. Udržujte větrací otvory motoru čisté. Všechny ovládací prvky pravidelně čistěte od prachu. Občas můžete přes ventilační otvory vidět jiskry. Je to normální a nepoškozuje to ruční elektrické nářadí.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti.

Nářadí recyklujte ve sběrnách zřízených k tomuto

účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Prohlašujeme, že produkt

Popis WORX Bezdrátová vrtačka s lithium-ionovou baterií

Typ WX178 WX178.1 WX178.9 (1- označení stroje, zástupce Aku vrtačka)

Funkce Vrtání/ Utahování a povolování šroubů, matic

Splňuje následující směrnice:

2006/42/EC

2011/65/EU

2014/30/EU

Splňované normy

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Osoba oprávněná uspořádat technický soubor,

Název Marcel Filz

Adresa Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Suzhou 2017/12/25

Allen Ding

Zástupce vrchní konstrukční kanceláře,

Testování & Certifikace

Positec Technology (China) Co., Ltd.

Typ WX178 WX178.1 WX178.9 (1- označenie zariadenia, zástupca bezšnúrového vrtania)

		WX178WX178.1	WX178.9
Napájanie nabíjačky 100-240V ~50/60Hz
Menovité napätie 20V		--- Max**
Otáčky na vol'nobeh 0-800/min
Max. krút. moment 20N.m
Priemer skľučovadla 10mm
Max. vřtací výkon	Ocel' 10mm
	Drevo 25mm
Hmotnosť stroja 1.3kg 0,93kg

Ovládanie smeru otáčania dopredu/dozadu

Ak chcete vypnút svetlo, stlačte vypínač (10) a uistite sa, že otočný ovládač Dopredu/Dozadu (4) je v polohe Doprava/Dol'ava. Po uvoľnení spínača s reguláciou otáčok (10), kontrolka za chvíľu zhasne. Svetidlo LED je tiež indikátorom vybitia batérie. Pri poklese napätia bude blikat'.

Pred vykonaním akéhokol'vek nastavovania, opráv alebo údržby vyberte z nástroja batériový modul.

Typ WX178 WX178.1 WX178.9 (1- označenie zariadenia, zástupca bezšnúrového vrtania)
