TV 335 - Luxmetro Testboy - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo TV 335 Testboy in formato PDF.
| Tipo di prodotto | Luxmetro digitale LED |
| Marca | Testboy |
| Modello | TV 335 |
| Dimensioni (L × A × P) | 89 mm × 190 mm × 42,5 mm |
| Peso (con batteria) | 250 g |
| Alimentazione | 1 batteria alcalina 9 V tipo 6F22 |
| Campi di misura (Lux) | 20, 200, 2 000, 20 000, 400 000 LUX |
| Unità di visualizzazione | Lux, FC (foot candle), Candela (CD) |
| Precisione | 3% di adattamento V(λ), 2% di correzione coseno |
| Gamma spettrale | 320 nm – 730 nm |
| Norma | DIN 5032-7, tipo B |
| Funzioni principali | Misura automatica e manuale, misura relativa, misura di picco, funzione HOLD, azzeramento, selezione fonti luminose (LED, ecc.), MAX/MIN |
| Display | Display LC 3 1/2 cifre con bargrafo analogico |
| Sensore | Fotodiodo al silicio fisso |
| Velocità di campionamento | Circa 2 misurazioni al secondo |
| Temperatura di lavoro | -10 °C a 50 °C |
| Umidità relativa max. | 85% (senza condensa) |
| Manutenzione e pulizia | Pulire con un panno asciutto e che non lascia pelucchi. Non utilizzare detergenti. Evitare il contatto con acqua o umidità. |
| Sicurezza | Non aprire l'apparecchio, non modificare. Tenere fuori dalla portata dei bambini. Evitare sollecitazioni meccaniche, umidità e temperature elevate. Rispettare le cinque regole di sicurezza per le apparecchiature elettriche. |
| Ricambi e riparabilità | Batteria 9 V tipo 6F22 sostituibile. Nessun'altra parte rimovibile. Per riparazioni, contattare il produttore. |
| Informazioni generali | Certificato CE. Conforme alle direttive. Il prodotto non deve essere smaltito con i rifiuti domestici. Le batterie usate vanno portate ai punti di raccolta. |
Domande frequenti - TV 335 Testboy
Domande degli utenti su TV 335 Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Luxmetro in formato PDF gratuitamente! Trova il tuo manuale TV 335 - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TV 335 del marchio Testboy.

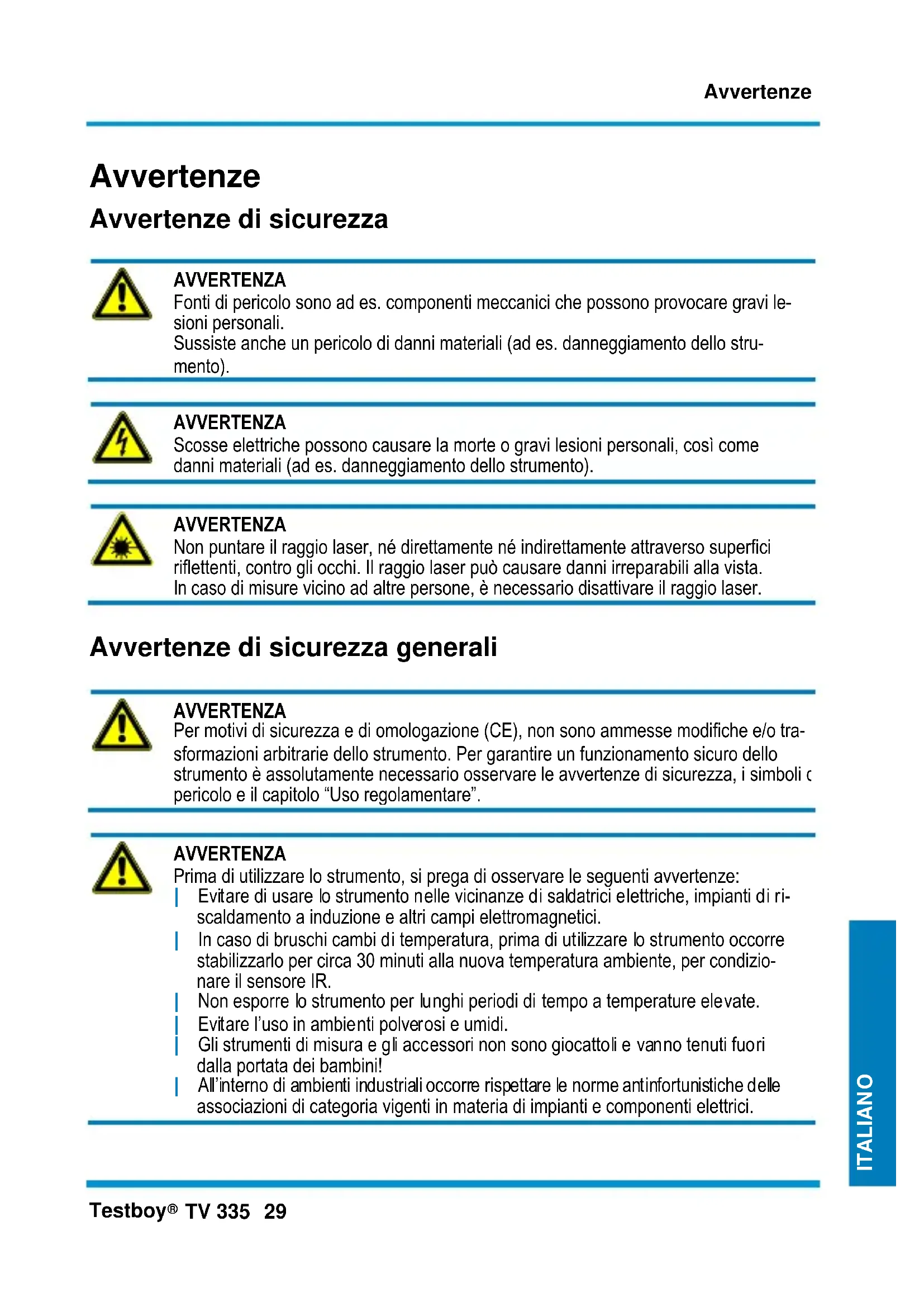

MANUALE UTENTE TV 335 Testboy
Avverenze di sicurezza
AVVERTENZA
Fonti di pericolò sono ad es. componenti meccanici che possono provocare gravi le sioni personali.
Sussisteanche un pericolodi danni materiali (ad es.danneggiamento dello stru-
mento).
AVVERTENZA
Scosse elettriche possono causare la morte o gravi lesioni personali,osi come danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Non suntare il raggio laser, né direttamente né indirettamente attraverso superfici riflettenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista. In caso di misure vicino ad altre persone, è necessario disattivare il raggio laser.
Avverenze di sicurezza generali
AVVERTENZA
Per motivi di sicurezza e di omologazione (CE), non sono ammesses modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli o pericolo e il capitolo "Uso regolamentare".
AVVERTENZA
Prima di utilizzato lo strumento, si prega di osservare le seguenti avvertenze:
Evitare di usare lo strumento nelle vicinanze di saldatici elettriche, impianti di risscaldamento a induzione e altri campi elettromagnetic.
In caso di bruschiambi di temperatura, prima diutilizzare lo strumento occorre stabilizzato per circa 30 minuti alla nuova temperature ambiente, per condizionare il sensore IR.
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori alla portata dei bambini!
All'interno di ambienti industriali occorre rispetto le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.
Si prega di rispetto are cinque regole di sicurezza:
1 Isolare
2 Mettere in sicurezza per prevenir la riaccensione accidentale
3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata su entrambi i poli)
4 Collegare a terra e cortocircuitare
5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni
Uso regolamentare
Lo strumento è destinato esclusivamente per svolgere le operazioni descripte nel manuale dell'utente. Qualsiasi altri uso è considerato non regolamentare e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi causano un immediato annullamento della garanzia conquessa dal produttore all'utente.
Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere la batteria per proteggerlo da eventuali danni.
Il produttore non si assume alcuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il symbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza containute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e rispondeosi a tutte le necessarie direttive.
Ci riserviamo la facoltà di modificare le specifichezza alcun preavviso © 2014 Testboy GmbH, Germania.
Esclusione della responsabilita
In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume alcuna responsabilità per gli eventuali danni indiretti risultanti!
Testboy non risponde dei danni causati
dal mancato rispetto del manuale dell'utente, da modifiche del prodotto non autorizzate da Testboy dall'uso di ricambi non prodotti né autorizzati da Testboy dall'uso di alcol, sostanse stupefacenti o medicinali.
Esattezza del manuale dell'utente
Il presente manuale dell'utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo alcuna responsabilità per l'esattezza e la completenessza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.
Smaltimento
Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento, al temine del suo ciclo di vita, ai centri di raccolta per rifiuti elettronici.
La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuiteamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separamente. Tutti gli apparecchi che rientrano nel Campo di validità di但这a direttiva sono contrassegnati con un marchio speciale.
Smaltimento di batterie usate
Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti domestici!
Le batterie usa-e-getta/ricaricabili sono contrassegnate con il symbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici. I codici che identificano il metallo pesante contento nella batteria sono:
Cd = Cadmio, Hg = Mercurio, Pb = Piombo.
Le batterie usa-e-getta/ricaricabili usate possono essere consegnate Gratisamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!
Certificato di qualità
Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità, vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre cheanche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de
Uso
Gentile Cliente,
la ringraziamo per aver acquistato il luxmetro digitale LED Testboy TV 335.
Con questo prodotto ha acquistato uno strumento costruito secondo lo stato dell'arte. Per mantenerlo in tali condizioni e garantire un uso privo di pericoli, nella sua veste di utente dello strumento è tenuto a osservare il presente manuale!
Uso regolamentare
Il luxmetro digitale LED Testboy TV 335 è uno strumento di misura destinato a determinare l'illuminamento e l'incidenza della luce su una determinata superficie. La misura è affidata a un fotoelemente e il valore misurato viene visualizzato in quattro fasce di misura sul display LCD. L'alimentazione elettrica è garantita da una batteria alcalina da 9 V del tipo 6F22.
Evitare assolutamente il contatto diretto con acqua e umidità, perché il corpo dello strumento non è impermeabile! Per pulire il corpo si consiglia l'uso di un panno asciutto che non sfilaccia. Evitare assolutamente l'uso di detergenti.
Un uso diverso da quello specificato precedentamente non solo causa il danneggiamento di quello prodotto, ma è legatoanche a pericoli quali ad es. cortocircuito, incendio, ecc. Il prodotto non può essere aperto, modificato o trasformato!
Dotazione:
Luxmetro digitale LED Testboy TV 335 con sensore fisso
Borsa per la conservazione e il trasporto
Manuale dell'utente
Batteria (9 V 6F22)
Avverenze di sicurezza
In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume alcuna responsabilità per gli eventuali danni indiretti risultanti! Il produttore non si assume alcuna responsabilità per eventuali danni materiali o personali derivanti da un uso impropero o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia.
Per motivi di sicurezza e di omologazione (CE), non sono ammesses modifiche e/o trasformazioni arbitrarie dello strumento. Lo strumento non è un giocattolo e va tenuto lontano alla portata dei bambini.
Non esporre lo strumento a sollecitazioni meccaniche ed evitare assolutamente un suo contatto con acqua e umidità. Lo strumento può essere utilizzato all'aperto solo se le condizioni meteo lo permettono oppure se è dotato di una idonea protezione.
Il sensore di luce e lo strumento non devono subire un riscaldamento eccessivo da parte della fonte di luce. In presenza di fonti luminose che sviluppano molto calore, Maintainere lo strumento a una sufficiente distance.
Informazioni sull'illuminamento corretto
L'intensità della luce, chiamata illuminamento, viene misurata in lux. La facoltà di adattamento dell'occhio umano è praticamente illimitata. Di conseguenza, l'occhio viene spesso chiamato a fornire prestazioni ottimali ancche in condizioni di scarsa luminosità. Quando perché la luce è assen-
te o insufficiente, l'occhio più svolgere il seu compito solo sotto sforzo oppure non lo più svolge-re affatto. Le conseguenze si traducono spesso in malattie oculari e infortuni.
Con il luxmetro digitale Testboy TV 335 ha acquistato un prodotto che le permetterà di verificare in qualsiasi punto se l'illuminamento è sufficiente per le normali operazioni che devono essere svolte quotidianamente. Vedere bene significa essere in grado di riconoscere le variazioni di luminosità e di colore, le forme, i movimenti e le distance. L'occhio è in grado di svolgere il suo compito solo se l'illuminamento è corretto. Ecco perché è di fondamentale importanza garantire una Buona quantità di luce.
Spesso si risparmia sulla luce nel posto sbagliato. Zone buie trasmettono un senso di apatia. Godetevi più luce. Il tipo di illuminazione influsce sulle informazioni che l'occhio trasmette al cervello. Convogliate più luce laddove è importante poter vedere bene. Nei locali con un illuminamento inferiore a 30 lux sussiste un pericolo di infortuni! Le persone più anziane hanno bisogno di più luce, perché la loro acutezza visiva è diminuuita. Una persona di 60 anni ha bisogno di circa il doppio della luce necessaria per una di 30 anni.
Come misurare
Prima della messa in funzione occorre rispetto sera l'uso regolamentare, sua le avventenze di sicurezza e i dati tecnici.
Accendere lo strumento premendo il tasto ON/OFF.
Rimuovere il cappuccio di protezione dal sensore di luce e punto in modo che la luce colpisce vertically il sensore mantenuto in posizione orizzontale. Durante tale operazione, evitare di fare ombra sul sensore con il proprio corpo.
Una volta terminata la misura, spegnere di nuovo lo strumento (tasto ON/OFF).
Infine coprire di nuovo il sensore con il cappuccio di protezione.
Fascia di misura (manuale / automatica)
Quando si accende, lo strumento si trovava sempre nella fascia di misura automatica. Premendo il tasting "RAN" si passa alla fascia di misura manuale.
Ad agli ulteriori presione del tasting, cambia la fascia di misura e la posizione dei decimali (20,00; 200,0; 2.000; 20.000; 200.000). Quando il valore misurato è fuori range, sul display compare la scritta "OL". Mantenere premuto il tasting "RAN" sino a quando sul display viene visualizzata la fascia di misura desiderata oppure la scritta "AUTO" per la fascia di misura automatica.
Misura relativa
Una volta acceso lo strumento, premendo il tasto "REL/PEAK" si attiva la misura relativa. L'ultimo valore visualizzato viene utilizzato come valore di riferimento e sul display vengono visualizzati gli scopostamenti rispetto al valore di riferimento. La misura relativa può essere effettuata sua con la fascia di misura automatica che con quella manuale. Premendo nuovamente il tasto "REL/PEAK",QLA.
Misura dei picchi
Una volta acceso lo strumento, premendo a lungo il tasto "REL/PEAK" si attiva la misura dei picchi. Questa funzione augmente il tempo di reazione del sensore, che è così in grado di rilevare rapide variazioni di luce. La misura dei picchi può essere effettuata solo con la fascia di misura manuale. Premendo a lungo il tasto "REL/PEAK", questa funzione viene di nuovo disattivata.
Unità di misura
I valori misurati possono essere visualizzati in lux, FC (foot candle) e candele. Per modificare l'unità di misura premere il tasto "Lx/Fc/CD". Per passare all'unità candele, premere a lungo il tasto "Lx/Fc/CD". Premere i tasti freccia "SU" e "GIU" per impostare la distance alla fonte di luce Per uscire, premere a lungo il tasto "Lx/Fc/CD".

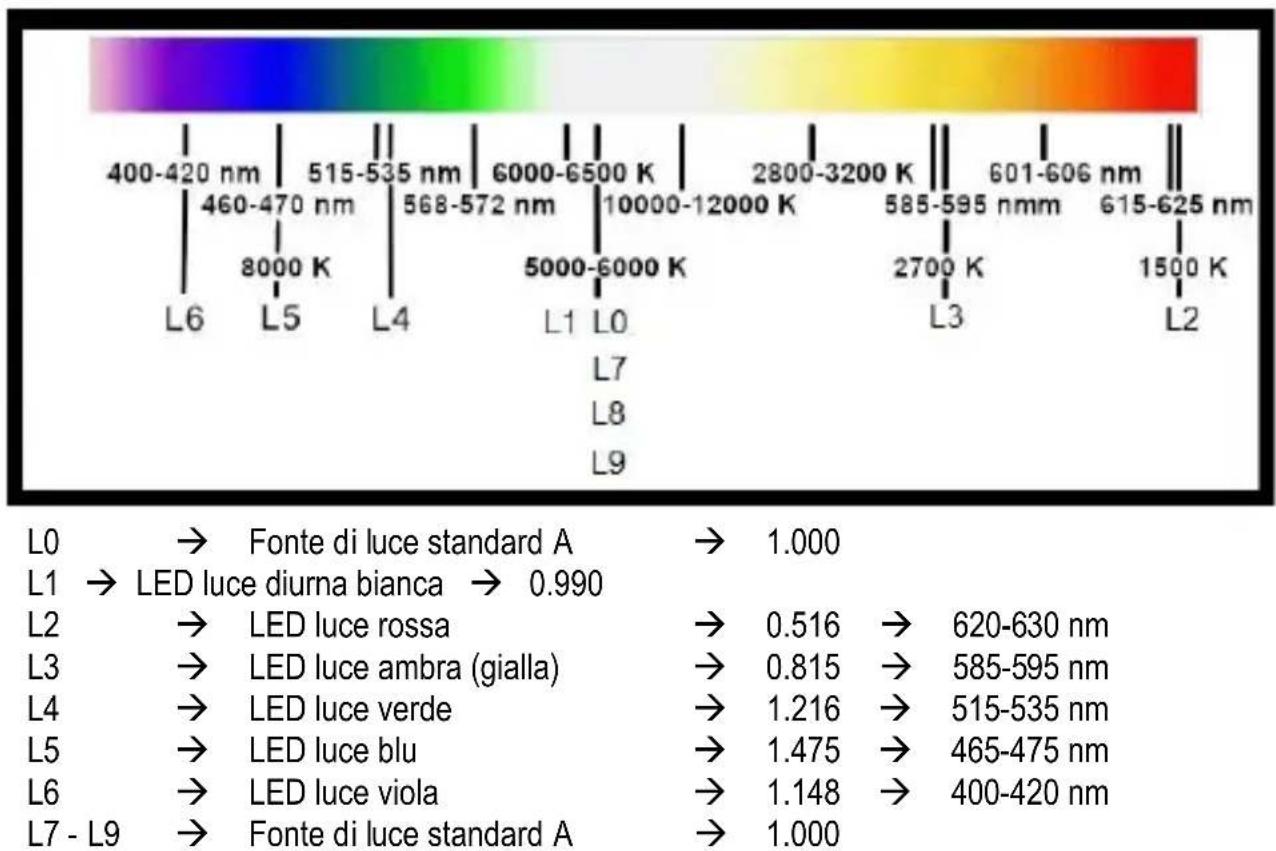

MAX/MIN/LS
Con la funzione MAX/MIN è possibile visualizzare il valore minimo e quello massimo rilevati durante una misura. Premere più volte il tasto "MAX/MIN" sino a quando sul display compare la funzione desiderata, oppure sino a quando le scritte "MAX" o "MIN" non sono più visibili (per disattivare la funzione). Premendo a lungo il tasto, sul display compare "LS L X" (light source): in quello caso l'utente può selezionare le varie fonti di luce (cifra lampeggiante) premendo i tasti freccia "Su" e "Giù" e quindi confirmarle premendo a lungo il tasto.
Funzione di azzeramento
Per ottenere risultati ottimali in presenza di uno scarso illuminamento, è possibile tarare il punto zero della curva del sensore. Una volta accesso lo strumento, montare il cappuccio di protezione in modo che il sensore risultati Completelycoperto. Premere a lungo il tasto "HOLD/ZERO" per avviare il processo di taratura. Attendere sino a quando lo strumento conferma l'avvenuta taratura con un segnale acustico. Sul display compare il valore 0,00 lux. Durante la taratura, tenere lo strumento lontano da forti irradianazioni solari.
Funzione Data-Hold
Premendo brevamente il tasting "Hold/Zero", il valore misurato viene salvato sino alla successiva pressione del tasting.
Sostituzione della batteria
Al momento della consegna, lo strumento è già dotato di una batteria da 9 V del tipo 6F22. Non appena sul display compare la scritta Low-Bat è necessario sostituire la batteria, altrimenti non è più garantita l'esattezza dei valori visualizzati. Per sostituire la batteria procedere come segue:
Aprière il vano della batteria con un cacciavite e rimuovere la batteria scarica.
Inserire una batteria nuova dello stesso tipo.
Rispettare la corretta polarità
Accertarsi che la batteria si saldamente e correttamente fissata in sede.
Sistemare nuovamente il coperchio sul vano della batteria.
Avvitare a fondo le viti del coperchio
Il consumatore finale è tenuto per legge (legge sulle batterie usate) a restituire tutte le batterie usa-e-getta e ricaricabili usate (dalle batterie a bottone a quale al piombo); è vietato smaltire le batterie insieme ai rifiuti domestici. Le batterie usa-e-getta e ricaricabili usate sono essere consesignate ai centri di raccolta comunali, che sono obligati a prenderle in segna.
Contribuite又能 voi alla tutela dell'ambiente!
Valori di illuminamento indicativi
| Scale, cantina, solaio | 30 lux |
| Garage, corradoio, ripostiglio | 60 lux |
| Cucina, stanza per hobby, soggiorno e sala da pranzo, lavanderia, sala d'attesa | 250 lux |
| Mangiare, cucinare, hobby, lavori di ufficio e di lavoratorio | 500 lux |
| Ingresso, guardaroba, WC, bagno, stanza dei bambini, dispensa | 720 lux |
| Leggere, scrivere, compiti scolastici e lavori manuali, bricolage, dipingere, truccarsi | 750 lux |
| Disegno technique, lavori e controlli di precisione, valutazione di colori | 7000 lux |
Dati tecnici
| Fascia di misura | 20, 200, 2.000, 20.000, 400.000 LUX 20, 200, 2000, 40000 FC 0~999900 CD |
| Precisione | 3 % adattamento V(λ) 2 % correzione del coseno |
| Sensore | Fotodiodo al silicio |
| Banda speltrale | 320 nm...730 nm |
| Display LCD | 3 1/2 positizioni con grafico a barre analogico |
| Frequenza di campionamento | Ø 2 misura/secondo |
| Norma | DIN 5032-7 tipo B |
| Alimentazione | 1 × 6F22 9 V |
| Temperatura di lavoro | -10 °C...50 °C |
| Max. umidità relativa | 85 % (senza condensa) |
| Dimensioni (L × H × P) | 89 mm × 190 mm × 42,5 mm |
| Peso | 250 g (battery inclusa) |
