TV 335 - Luxmeter Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Digitales LED-Luxmeter
Marke	Testboy
Modell	TV 335
Abmessungen (L × H × T)	89 mm × 190 mm × 42,5 mm
Gewicht (mit Batterie)	250 g
Stromversorgung	1 Alkaline-Batterie 9 V Typ 6F22
Messbereiche (Lux)	20, 200, 2.000, 20.000, 400.000 LUX
Anzeigeeinheiten	Lux, FC (Footcandle), Candela (CD)
Genauigkeit	3 % V(λ)-Anpassung, 2 % Cosinus-Korrektur
Spektralbereich	320 nm – 730 nm
Norm	DIN 5032-7, Typ B
Hauptfunktionen	Automatische und manuelle Messung, Relativmessung, Peak-Messung, HOLD-Funktion, Nullabgleich, Auswahl von Lichtquellen (LED usw.), MAX/MIN
Display	LC-Display 3 1/2-stellig mit analogem Balkendiagramm
Sensor	Feste Silizium-Photodiode
Abtastrate	Ca. 2 Messungen pro Sekunde
Betriebstemperatur	-10 °C bis 50 °C
Max. relative Luftfeuchtigkeit	85 % (ohne Kondensation)
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Reinigungsmittel verwenden. Kontakt mit Wasser oder Feuchtigkeit vermeiden.
Sicherheit	Gerät nicht öffnen, nicht modifizieren. Von Kindern fernhalten. Mechanische Belastungen, Feuchtigkeit und hohe Temperaturen vermeiden. Die fünf Sicherheitsregeln für elektrische Geräte beachten.
Ersatzteile und Reparierbarkeit	Batterie 9 V Typ 6F22 austauschbar. Keine anderen abnehmbaren Teile. Bei Reparaturen den Hersteller kontaktieren.
Allgemeine Informationen	CE-zertifiziert. Konform mit Richtlinien. Das Produkt darf nicht mit dem Hausmüll entsorgt werden. Verbrauchte Batterien zu Sammelstellen bringen.

Häufig gestellte Fragen - TV 335 Testboy

Wie schalte ich das Testboy TV 335 Luxmeter ein?

Verwenden Sie den Ein-/Ausschalter am Gerät. Nach dem Einschalten entfernen Sie die Schutzkappe des Lichtsensors.

Wie ändere ich die Maßeinheit zwischen Lux, FC und Candela?

Drücken Sie die Taste Lx/Fc/CD zum Durchlaufen der Einheiten. Um auf Candela umzuschalten, halten Sie die Taste gedrückt und stellen Sie den Abstand mit den Tasten Hoch/Runter ein.

Was tun, wenn das Display „OL“ anzeigt?

„OL“ bedeutet, dass die Messung außerhalb des gewählten Bereichs liegt. Wechseln Sie in den manuellen Messbereich durch Drücken von RAN und wählen Sie einen höheren Bereich, oder kehren Sie durch Gedrückthalten von RAN in den Automatikmodus zurück.

Wie verwende ich die Relativmessfunktion?

Drücken Sie nach dem Einschalten REL/PEAK. Der angezeigte Wert wird zum Referenzwert, und das Gerät zeigt die Abweichungen an. Drücken Sie erneut, um zu deaktivieren.

Wie ersetze ich die Batterie des Testboy TV 335?

Schrauben Sie den Deckel des Batteriefachs ab, entnehmen Sie die alte Batterie, setzen Sie eine neue 9V-Batterie Typ 6F22 unter Beachtung der Polarität ein, und schrauben Sie den Deckel wieder zu. Führen Sie dies durch, sobald die Anzeige Low Bat erscheint.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Reinigungsmittel oder Wasser. Vermeiden Sie Berührungen des Sensors.

Wie führe ich einen Nullabgleich durch?

Nach dem Einschalten bedecken Sie den Sensor vollständig mit der Schutzkappe. Halten Sie die Taste HOLD/ZERO gedrückt, bis ein akustisches Signal ertönt. Das Display sollte 0,00 Lux anzeigen.

Welche Messbereiche sind verfügbar?

Die Bereiche sind 20, 200, 2.000, 20.000 und 400.000 Lux. Sie können durch Drücken von RAN zwischen automatisch und manuell wechseln.

Wie wähle ich eine bestimmte Lichtquelle (LED usw.) aus?

Halten Sie die Taste MAX/MIN gedrückt, bis „LS L X“ blinkt. Wählen Sie mit den Tasten Hoch/Runter die Quelle (L0 bis L9) aus, und halten Sie dann erneut MAX/MIN gedrückt, um zu bestätigen.

Ist das Gerät für den Außeneinsatz geeignet?

Ja, bei trockenem Wetter und mit geeignetem Schutz. Vermeiden Sie Feuchtigkeit und setzen Sie es keinen extremen Temperaturen aus.

BEDIENUNGSANLEITUNG TV 335 Testboy

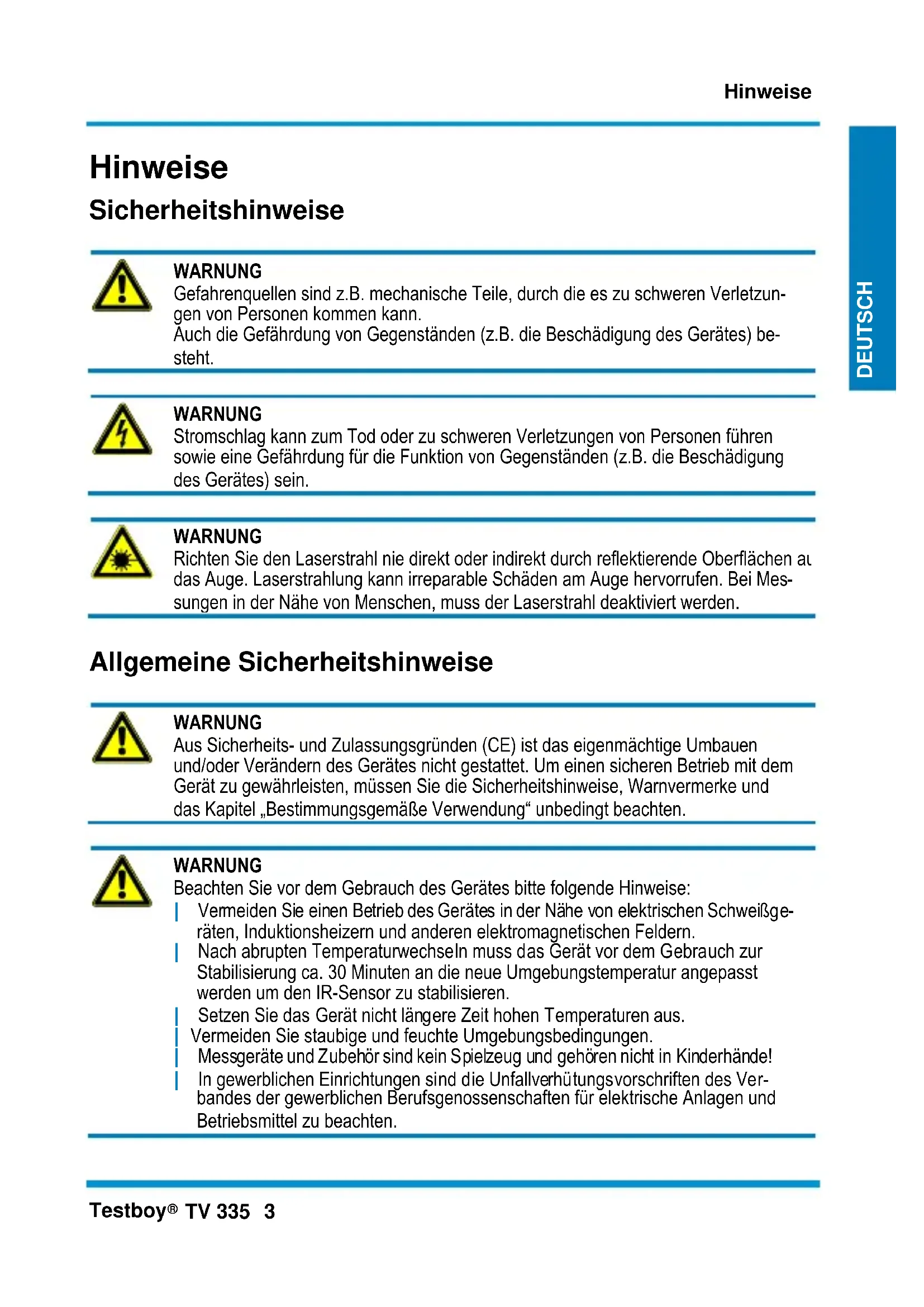

Hinweise Sicherheitshinweise

WARNING Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzun- gen von Personen kommt kann. Auch die Gefährung von Gegenständen (z.B. die Beschädigung des Gerätes) be- steht.

WARNING Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNING Richten Sie den Laserstrahl nie direkt oder indirect durch reflektierende Oberflächen au- das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Mess- sungen in der Höhe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNING Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNING Beachten Sie vor dem Gebrauch des Gerätesitte folgende Hinweise: Vereiden Sie einen Betrieb des Gerätes in der Höhe von elektrischen Schweiggeräten, Induktionsheizern und anderen elektromagnetischen Feldern. Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren. Setzen Sie das Gerät nicht länger Zeit hohen Temperaturen aus. Vereiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschlieben
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäß Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschrieben Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfälle oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlösen gegenlicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfern den Sieitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2014 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die darauf resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freiigegebenen Änderungen am Produkt oder von Testboy nicht hergestellt den oder nicht freiigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

Richtigkeit der Bedienungsanleitung

These Bedienungsanleitung wurden mit großer Sorgfalt erstellt. Für dieichtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugegeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauf werden, kostenfrei zurückzunehmen und zu recycleln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recycleln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit thisem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde oder überall Dort abgeben, wo Batterien/Akkus verkauf werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklarung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Sehr geehrter Kunde,

wir bedanken uns für den Kauf des Digital-LED-Luxmeters Testboy TV 335.

Mit diesen Produkt haben Sie ein Gerät erworben, welche nach dem heutigen Stand der Technik gebaut wurde. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müssen Sie als Anwender diese Bedienungsanleitung beachten!

Bestimmungsgemäß Verwendung

Das Digital- LED- Luxmeter Testboy TV 335 ist ein Messgerät zur Feststellung der Beleuchungsstärke und des Lichteinfalls auf eine bestimmte Fläche. Die Messung erfolgt über ein Fotoelement, das Messergebnis wird in vier Messbereichen auf dem LC-Display angezeigt.

Die Spannungsvorsorgung erfolgt über eine 9 V Alkaline-Batterie des Typs 6F22.

Der direkte Kontakt mit Wasser und Feuchtigkeit ist unbedingt zu vermeiden, da das Gehäuse nicht wasserdicht ist! Zur Reinigung des Gehäuses empfeht sich ein trockenes, fusselfreies Tuch, die Verwendung von Reinigungsmitteln ist unbedingt zu unterlassen.

Eine andere Verwendung als zuvor beschreiben führt zur Beschädigung deses Produktst. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, etc. verbunden. Das gesamte Produkt darf nicht geöffnet, geändert, bzw. umgebaut werden!

Lieferumfang:

Digital- LED- Luxmeter Testboy TV 335 mit fest montiertem Sensor

Träge- und Aufbewährungstasche

Bedienungsanleitung

Batterie (9 V 6F22)

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die darauf resultieren, übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Bei dem Gerät handelt es sich nicht um ein Kinderspielzeug Halten Sie es von Kindern fern.

Setzen Sie das Gerät keinen mechanischen Belastungen aus, ein Kontakt mit Feuchtigkeit und Flüssigkeiten ist unbedingt zu vermeiden. Das Gerätarf nur bei geeigneter Witterung oder mit entsprechendem Schutz im Freien verwendet werden.

Der Lichtsensor oder das Gerätarf durch die Lichtquelle nicht stark erhitzt werden. Halten Sie bei Lichtquellen mit starker Hitzeentwicklung ausreichend Abstand.

Informationen zur richtigen Beleuchungsstärke

Die Stärke der Beleuchtung wird in Lux gemessen. Die Anpassungsfähigkeit des menschlichen Auges ist nahezu unbegrenzt. Das verführt leicht dazu, dem Auge auch bei ungenügender Beleuchtung große Sehleistung abzuverlangen. Wenn Licht fehlt oder nicht genügend vorhanden ist, kann das Auge seine Sehaufgaben nur unter Anstrengung oder gar nicht erfüllen. Nicht setzen sind dann Augenleiden die Folge - Unfälle halten sich.

Mit dem digitalem Luxmeter Testboy TV 335 haben Sie nun ein Produkt erworben, mit dem sie überall prufen können, ob für die normalen Sehaufgaben, das sind Aufgaben die Sie tätiglich erledigen, wirklich ausreichende Beleuchtungsstärken vorhanden sind. Sehen ist Erkennen von Helligeits- und Farbunterschieden, Formen, Bewegungen sowie Entfernungen. Nur bei der richtigen Beleuchtungsstärke kann das Auge seine Aufgaben erfüllen. Deshalb ist gutes Licht so wichtig. Mit Licht wird oft am falschen Platz gespart. Dunkle Zonen stimmen unfreundlich. Gonnen sie sich mehr Licht. Die Art der Beleuchtung beeinfusst die Information, die das Auge dem Gehirn vermittelt. Lenken Sie zusätzlich mehr Licht dorthin, wo genaues Sehen wichtig ist. In Räumen, welche dunkler als 30 Lux sind, besteht Unfallgefahr! Ältere Menschen brauchen mehr Licht, da ihre Sehrscheinne nachgelassen hat. Ein 60-jähriger benötigt etwa doppeltsoviel Licht wie ein 30-jähriger.

Durchführung von Messungen

Vor Inbetriebnahme sind sowohl der bestimmungsgemäß Verwendungszweck, als auch die Sicherheitshinweise und technischen Daten zu beachten.

Schalten Sie das Gerät mittels dem Ein/Aus-Schalter ein.

Entfernen Sie die Schutzkappe vom Lichtsensor und richten Sie diesen so aus, das das Lichtsenkrecht auf den waagrecht ausgerichteten Lichtsensor trifft. Vermeiden Sie damit ein Beschatten des Lichtsensors durch den eigenen Körper.

Nach Abschluss der Messung, schalten Sie das Gerät wieder aus (Ein/Aus Schalter) und setzen Sie die Schutzkappe wieder auf den Sensor.

Messbereich (manuell / automatisch)

Nach dem Einschalten startet das Messgerät immer im automatischen Messbereich. Durch Drücken der Taste „RAN" wird in den manuellen Messbereich umgeschaltet. Durch jeder weiteren Tastendruck verändert sich der Messbereich bzw. die Dezimalstelle (20,00; 200,0; 2.000; 20.000; 200.000). Liegt der Messwert außerhalb des Messbereichs, erscheint „OL" im Display. Halten Sie die „RAN" Taste gedrückt, bis der entsprechende manuellle Messbereich eingestellt ist bzw. bis „AUTO" im Display erscheint und der automatische Messbereich wieder eingestellt ist.

Relativ-Messung

Nach dem Einsatz des Gerätes durch Drücken der Taste „REL/PEAK“ die Relativ-Messung aktivieren. Der zuletzt angezeigte Wert wird als Referenzwert gesetzt und zeigt nun die Differenzwerte zum gesetzten Referenzwert an. Die Relativ-Messung kann sowohl im automatischen als auch im manuellen Messbereich durchgeführt werden. Durch erneutes Drücken der Taste „REL/PEAK“ wird diese Funktion wieder deaktiviert.

Peak-Messung

Nach dem Einschalten des Gerätes durch längerem Drücken der Taste „REL/PEAK“ die Peak-Messung aktivieren. Diese Funktion erhöht die Reaktionszeit des Sensors, womit schnellere Lichtveränderungen erfasst werden können. Die Peak-Messung kann nur im manuellen Messbereich erfolgen. Langes Drücken der Taste „REL/PEAK“ deaktiviert diese Funktion wieder.

Messeinheiten

Die Messwerte können in Lux,FC (foot candle) und Candela angezeigt werden. Zum Wechseln der Einheit die Taste „Lx/Fc/CD“ drücken. Zum Wechseln zu Candela die Taste „Lx/Fc/CD“ länger gestrückt halten. Die Entfernungseinstellung der Lichtquelle ist mit den „AUF“ und „AB“ Tassen möglich

Zum Zurückschalten ebenfalls die Taste „Lx/Fc/CD“ länger gedrückt halten.

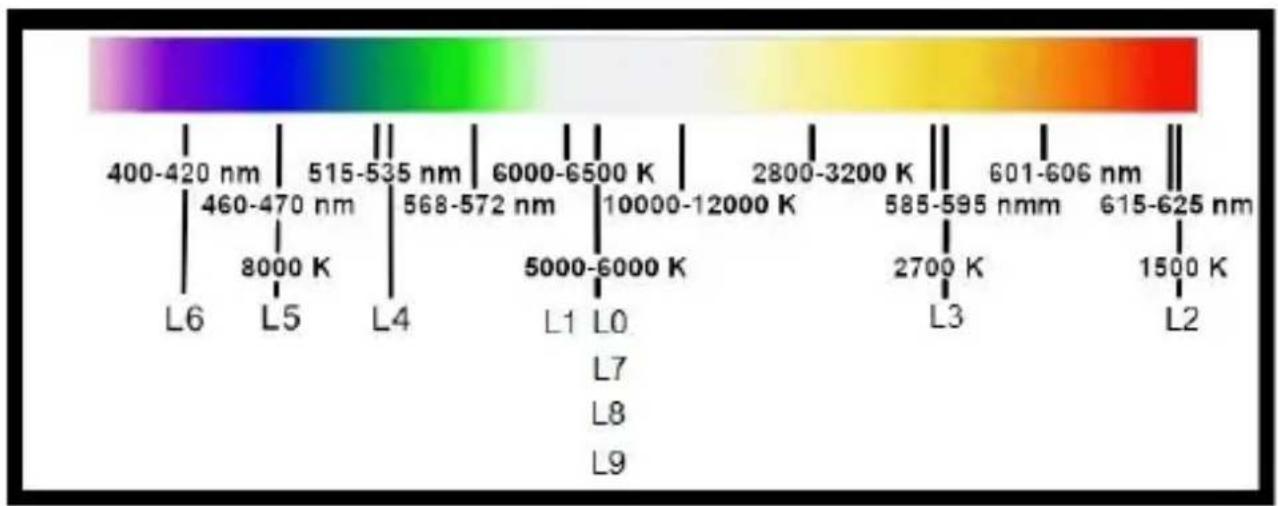

MAX/MIN/LS

Mit der MAX/MIN-Funktion kann während einer Messung der jeweils größte bzw. kleiste Messwert angezeigt werden. Drücken Sie die Taste „MAX/MIN“ sooft, bis die gewünschte Funktion im Display erscheint bzw. bis „MAX“ oder „MIN“ nicht mehr sightbar ist, um die Funktion zu deaktivieren. Durch längeres Drücken erscheint „LS L X“ (light source) und die verschiedene Lichtquellen (blinkende Ziffer) können durch die „Auf und Ab“ Pfeile ausgewählten werden und ebenfls durch längeres Drucken bestätigt werden.

L0 → Standard-Lichtquelle A → 1.000

L1 → LED weißes Tageslicht → 0.990

L2 → LED rotes Licht → 0.516 → 620-630 nm

L3 → LED AMBER (gelbes) Licht → 0.815 → 585-595 nm

L4 → LED grünes Licht → 1.216 → 515-535 nm

L5 → LED blaues Licht → 1.475 → 465-475 nm

L6 → LED lila Licht → 1.148 → 400-420 nm

L7 - L9 → Standard Lichtquelle A → 1.000

Null-Abgleichfunktion

Der Nullpunkt der Sensorkurve kann für optimale Messergebnisse bei einzelnen Beleuchungsstärken justiert werden. Montieren sie nach dem Einsatz des Gerätes die Schutzkappe, um den Sensor komplett abzudecken.

Durch langes Drücken der Taste „HOLD/ZERO" wird die Justierung gestartet. Warten Sie bis das Gerät durch ein akustisches Signal die erfolgreiche Justierung bestätigt.

Im Display erscheint der Wert 0,00 Lux. Vermeiden Sie starke Sonneneinstrahlung während der Justage.

Data-Hold Funktion

Durch kurzes betätigten der „ Hold/Zero“ Taste wird der Messwert gespeichert bis die Taste erneut betätig wird.

Batteriewechsel

Das Gerät ist im Auslieferungszustand bereits mit einer eingebauten 9 V-Alkaline-Batterie des Typs 6F22 ausgestattet. Sobald die Low-Bat-Anzeige im LC-Display erscheint, müssen Sie einen Batteriewechsel vornehmen, da dieichtigkeit der Anzeige nicht mehr gewährleistet ist. Zum Batteriewechsel gehen Sie wie folgt vor:

Batteriefach mit einem Schraubendreher öffnen und Alt-Batterie entnehmer.

Neue Batterie des gleichen Typs einlagen.

Dabei auf korrekte Polarität achten

Achten Sie auf festen und sicheren Sitz der Batterie.

Setzen Sie den Batteriefachdeckel wieder auf das Gerät.

Schrauben Sie den Batteriefachdeckel wieder fest.

Der Endverbraucher ist gesetzlich (Altbatterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus (Knopfelle bis Bleiakku) verpflichtet; eine Entsorgung über den Hausmull ist Untersagt. Ihr verbrauchten Batterien und Akkus konnen Sie wie bisher zu kommunalen Entsorgern (Wertstoffhöfe), die zur Rücknahme verpflichtet sind.

Leisten Sie einen Beitrag zum Umweltschutz!

Richtwerte für Beleuchungsstärken

Treppen, Keller, Dachboden	30 Lux
Garagen, Flur, Abstellraum	60 Lux
Küche, Hobbyraum, Wohn- und Speisezimmer, Hausarbeitsraum, Warteraum	250 Lux
Essen, Kühchen- und Hobbyarbeiten, Büro- Laborarbeiten	500 Lux
Diele, Garderobe, WC, Bad, Kinderzimmer, Vorratsraum	720 Lux
Lesen, Schreiben, Schul- und Handarbeiten, Basteln, Malen, Kosmetik	750 Lux
Technisches Zeichnen, Prädzisionsarbeiten, genaues Prüfen, Farben beurteilen	7000 Lux

Technische Daten

Messbereich	20, 200, 2.000, 20.000, 400.000 LUX 20, 200, 2000, 40000 FC 0~999900 CD
Genauigkeit	3 % V(λ) Anpassung 2 % Kosinuskorrektur
Sensor	Silizium Photodiode
Spektralbereich	320 nm...730 nm
LC-Display	3 1/2 Stellen mit analog Bargraph
Abtastrate	Ø 2 Messung/Sekunde
Norm	DIN 5032-7 Type B
Spanningsversorgung	1 × 6F22 9 V
Arbeitstemperatur	-10 °C...50 °C
Max. relative Luftfeuchte	85 % (nicht kondenserend)
Abmessungen (B × H × T)	89 mm × 190 mm × 42,5 mm
Gewicht	250 g (inkl. Batterien)
