BEDIENUNGSANLEITUNG TV 333 Testboy

TV 333 Bedienungsanleitung

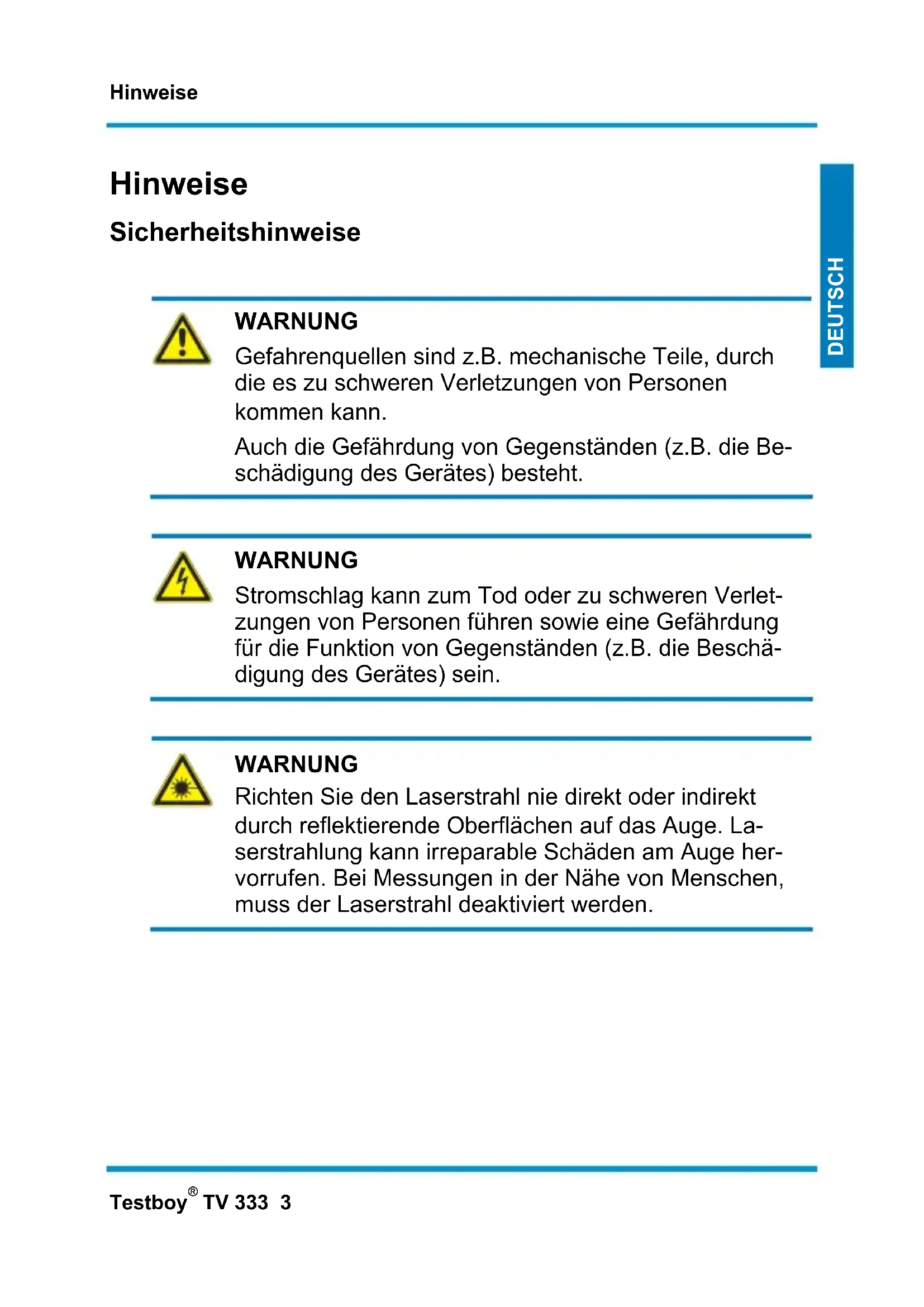

TV 333 3 DEUTSCH Hinweise Sicherheitshinweise

WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Be- schädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verlet- zungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschä- digung des Gerätes) sein.

WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. La- serstrahlung kann irreparable Schäden am Auge her- vorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.Hinweise 4 Testboy

TV 333 Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Ge- rätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicher- heitshinweise, Warnvermerke und das Kapitel "Be- stimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktions- heizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Ge- rät vor dem Gebrauch zur Stabilisierung ca. 30 Mi- nuten an die neue Umgebungstemperatur ange- passt werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungs- bedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.Hinweise Testboy

TV 333 5 DEUTSCH Bitte beachten Sie die fünf Sicherheitsregeln: 1 Freischalten 2 Gegen Wiedereinschalten sichern 3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) 4 Erden und kurzschließen 5 Benachbarte unter Spannung stehende Teile ab- decken Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschrie- benen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlö- schen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfer- nen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsach- gemäße Handhabung oder Nichtbeachtung der Si- cherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garan- tieanspruch. Ein in einem Dreieck befindliches Ausru- fezeichen weist auf Sicherheitshinweise in der Bedie- nungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün- digung zu ändern © Testboy GmbH, Deutschland.Hinweise 6 Testboy

TV 333 Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung, | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderun- gen, Druckfehler und Irrtümer vorbehalten.Hinweise Testboy

TV 333 7 DEUTSCH Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk- tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le- benszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben.

Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu ver- pflichtet, Elektrogeräte die nach diesem Datum ver- kauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu ent- sorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet. Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriege- setz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit neben- stehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinwei- sen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksil- ber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie un- entgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus ver- kauft werden!Hinweise 8 Testboy

TV 333 5 Jahre Garantie Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen. Bitte wenden Sie sich an: Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail] Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele- vanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwen- deten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.Bedienung Testboy

TV 333 9 DEUTSCH Bedienung Sehr geehrter Kunde, wir bedanken uns für den Kauf des Digitalen Luxmeters Test- boy TV333. Mit diesem Produkt haben Sie ein Gerät erworben, welches nach dem heutigen Stand der Technik gebaut wurde. Um die- sen Zustand zu erhalten und einen gefahrlosen Betrieb sicher- zustellen müssen Sie als Anwender diese Bedienungsanleitung beachten! Bestimmungsgemäße Verwendung Das digitale Luxmeter Testboy TV333 ist ein hochgenaues Messgerät zur punktgenauen Feststellung der Beleuchtungs- stärke und des Lichteinfalls auf eine bestimmte Fläche. Die Messung erfolgt über ein Fotoelement, das Messergebnis wird in vier Messbereichen auf dem LC-Display angezeigt. Die Spannungsversorgung erfolgt über eine 9V Alkaline- Batterie des Typs 6F22. Der direkte Kontakt mit Wasser und Feuchtigkeit ist unbedingt zu vermeiden, da das Gehäuse nicht wasserdicht ist! Zur Reini- gung des Gehäuses empfiehlt sich ein trockenes, fusselfreies Tuch, die Verwendung von Reinigungsmitteln ist unbedingt zu unterlassen. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produkts. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, etc. verbunden. Das gesamte Produkt darf nicht geöffnet, geändert, bzw. umge- baut werden!Bedienung 10 Testboy

TV 333 Lieferumfang: Digitales Luxmeter Testboy TV333 mit fest montiertem Sensor Trage und Aufbewahrungstasche Bedienungsanleitung Batterie (9V 6F22) Sicherheitshinweise Bei Schäden, die durch Nichtbeachten der Anleitung verur- sacht werden, erlischt der Garantieanspruch! Für Folge- schäden, die daraus resultieren, übernehmen wir keine Haf- tung! Bei Sach- oder Personenschäden, die durch unsach- gemäße Handhabung oder Nichtbeachtung der Sicher- heitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigen- mächtige Umbauen und/oder Verändern des Gerätes nicht ges- tattet. Bei dem Gerät handelt es sich nicht um ein Kinderspiel- zeug · Halten Sie es von Kindern fern. Setzen Sie das Gerät keinen mechanischen Belastungen aus, ein Kontakt mit Feuchtigkeit und Flüssigkeiten ist unbedingt zu vermeiden. Das Gerät darf nur bei geeigneter Witterung oder mit entsprechendem Schutz im Freien verwendet werden. Der Lichtsensor oder das Gerät darf durch die Lichtquelle nicht stark erhitz werden. Halten Sie bei Lichtquellen mit starker Hit- zeentwicklung ausreichend Abstand.Bedienung Testboy

TV 333 11 DEUTSCH Informationen zur richtigen Beleuchtungsstärke Die Stärke der Beleuchtung wird in Lux gemessen. Die Anpas- sungsfähigkeit des menschlichen Auges ist nahezu unbegrenzt. Das verführt leicht dazu, dem Auge auch bei ungenügender Be- leuchtung große Sehleistung abzuverlangen. Wenn Licht fehlt oder nicht genügend vorhanden ist, kann das Auge seine Seh- aufgaben nur unter Anstrengung oder gar nicht erfüllen. Nicht selten sind dann Augenleiden die Folge · Unfälle häufen sich. Mit dem digitalem Luxmeter Testboy TV333 haben Sie nun ein Produkt erworben, mit dem sie überall prüfen können, ob für die normalen Sehaufgaben, das sind Aufgaben die Sie täglich erle- digen, wirklich ausreichende Beleuchtungsstärken vorhanden sind. Sehen ist Erkennen von Helligkeits- und Farbunterschie- den, Formen, Bewegungen sowie Entfernungen. Nur bei der richtigen Beleuchtungsstärke kann das Auge seine aufgaben erfüllen. Deshalb ist gutes Licht so wichtig. Mit Licht wird oft am falschen Platz gespart. Dunkle Zonen stimmen unfreundlich. Gönnen sie sich mehr Licht. Die Art der Beleuchtung beeinflusst die Information, die das Auge dem Ge- hirn vermittelt. Lenken Sie zusätzlich mehr Licht dorthin, wo ge- naues Sehen wichtig ist. In Räumen, welche dunkler als 30 Lux sind, besteht Unfallgefahr! Ältere Menschen brauchen mehr Licht, da Ihre Sehkraft nachgelassen hat. Ein 60-jähriger benö- tigt etwa doppelt soviel Licht wie ein 30-jähriger.Bedienung 12 Testboy

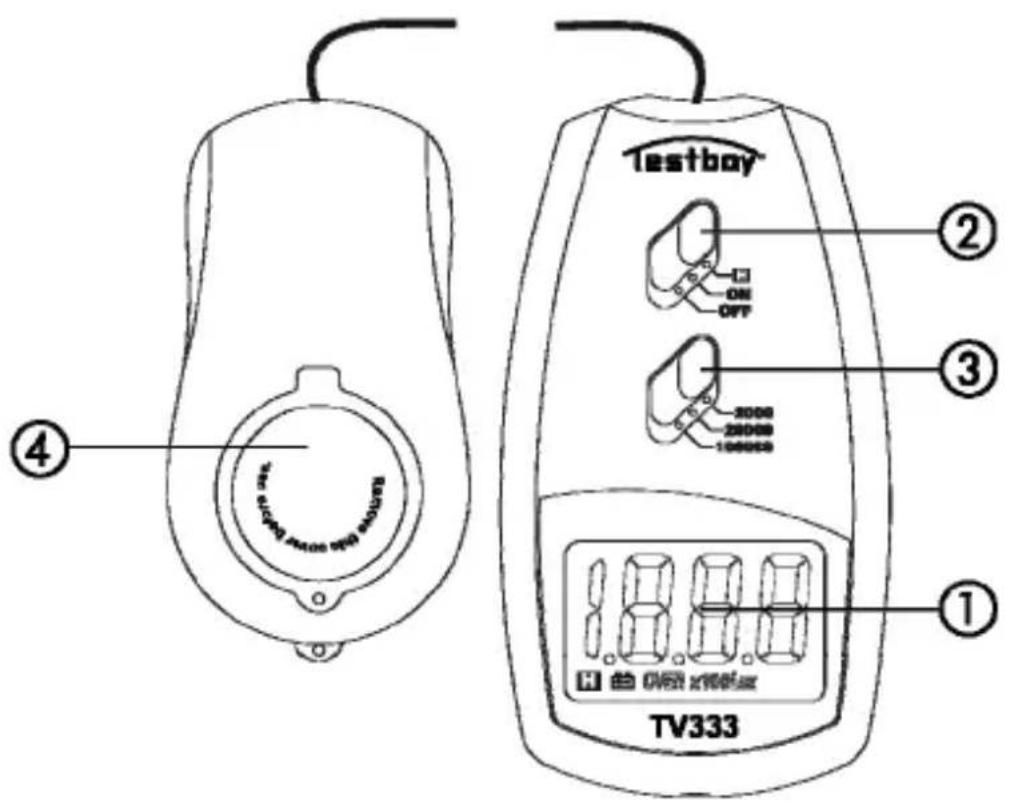

TV 333 Geräte-Beschreibung

2. Ein/Aus- und Hold-Schalter

3. Messbereichsschalter

4. Lichtsensor mit eingebauter Long-Life Fotodiode und

SchutzkappeBedienung Testboy

TV 333 13 DEUTSCH Durchführung von Messungen Vor Inbetriebnahme sind sowohl der bestimmungsgemäße Verwendungszweck, als auch die Sicherheitshinweise und technischen Daten zu beachten. | Schalten Sie das Gerät mittels des Ein/Aus-Schalters (2) ein. | Entfernen Sie die Schutzkappe vom Lichtsensor und richten Sie diesen so aus, dass das Licht senkrecht auf den waag- recht ausgerichteten Lichtsensor trifft. | Vermeiden Sie dabei ein Beschatten des Lichtsensors durch den eigenen Körper. | Lesen Sie den im Display angezeigten Wert (1) ab. | Im Messbereich 2000 Lux entspricht der Anzeigewert der Lichtstärke in Lux. | Im Messbereich 20000 Lux müssen Sie die Anzeige im Dis- play mit 10, und im Messbereich 100000 Lux die Anzeige im Display mit 100 multiplizieren um die korrekte Lichtstärke zu ermitteln. | Bei Überlaufanzeige ("1" wird im Display angezeigt) müssen Sie den nächst höheren Messbereich wählen um die Licht- stärke ermitteln zu können. | Nach Abschluss der Messung, schalten Sie das Gerät wieder aus (Ein/Aus Schalter auf "OFF") und setzen Sie die Schutz- kappe wieder auf den Sensor.Bedienung 14 Testboy

TV 333 Batteriewechsel Das Gerät ist bei Auslieferung mit einer 9V-Alkaline-Batterie des Typs 6F22 ausgestattet. Sobald im Bertieb die Low-Bat-Anzeige im LC-Display er- scheint, müssen Sie einen Batteriewechsel vornehmen, da die Richtigkeit der Anzeige nicht mehr gewährleistet ist. Zum Batteriewechsel gehen Sie wie folgt vor: | Drücken Sie die Verriegelung des Batteriefachdeckel nach un- ten und ziehen es vorsichtig heraus. | Entnehmen Sie die leere Batterie und ersetzen Sie diese durch eine neue gleichen Typs. | Achten Sie auf festen und sicheren Sitz der Batterie. | Setzen Sie den Batteriefachdeckel wieder auf das Gerät und drücken ihn vorsichtig nach unten. Der Endverbraucher ist gesetzlich (Altbatterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus (Knopfzelle bis Bleiakku) verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Ihre verbrauchten Batterien und Akkus können Sie wie bisher zu kommunalen Entsorgern (Wertstoffhöfe), die zur Rücknahme verpflichtet sind. Leisten Sie einen Beitrag zum Umweltschutz!Bedienung Testboy

TV 333 15 DEUTSCH Richtwerte für Beleuchtungsstärken Treppen, Keller, Dachboden 30 Lux Garagen, Flur, Abstellraum 60 Lux Küche, Hobbyraum, Wohn- und Speisezimmer, Hausarbeitsraum, Warteraum 250 Lux Essen, Küchen- und Hobbyarbeiten, Büro- Labor- arbeiten 500 Lux Diele, Garderobe, WC, Bad, Kinderzimmer, Vorratsraum 720 Lux Lesen, Schreiben, Schul- und Handarbeiten, Basteln, Malen, Kosmetik 750 Lux Technisches Zeichnen, Präzisionsarbeiten, genaues Prüfen, Farben beurteilen 7000 LuxBedienung 16 Testboy

TV 333 Technische Daten: Anzeige 18mm hohes LC-Display Stufen 0 – 100000 Lux in 3 Stufen Überlauf Anzeige durch „1“ Messrate 0,4 Sekunden Betriebstemperatur 0° bis 50°C (32° bis 122°F) Betriebsumgebung kleiner als 80% R.H. Abmessungen 130 x 72 x 30mm Gewicht 170g inkl. Batterie Stromversorgung 9V Block 6F22 Stromaufnahme kleiner als 2mA Elektrische Spezifikationen Messbereich Auflösung Genauigkeit (23±5°C) 0 – 1999 Lux 1 Lux ± 4% 2000 – 19990 Lux 10 Lux ± 4% 20000 – 100000 Lux 100 Lux ± 5% Genauigkeit wurde mit einer Wolframlampe bei 2854°K Temperatur ermitteltBedienung Testboy

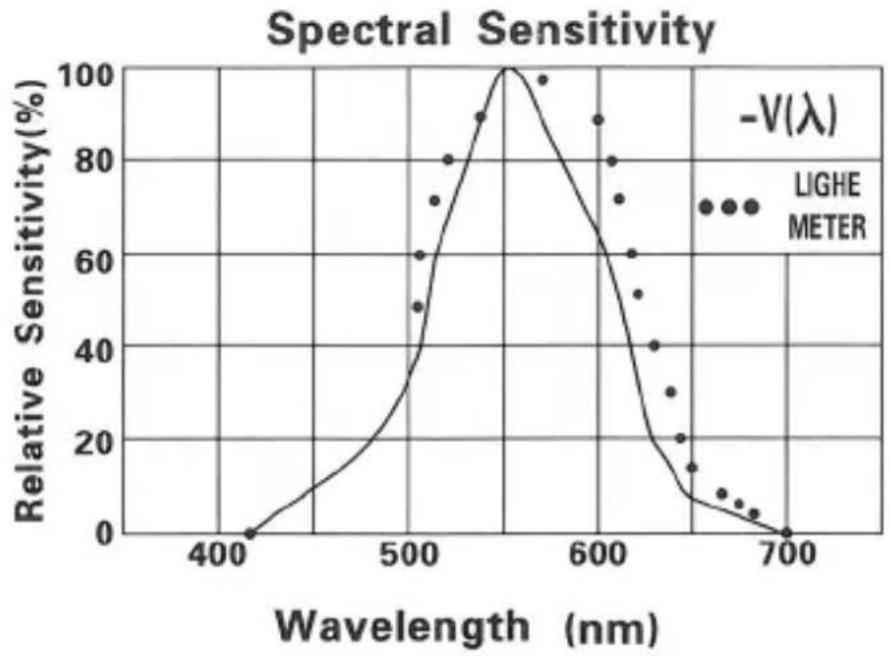

TV 333 17 DEUTSCH Der fest montierte Lichtsensor mit der integrieren Fotodiode und dem davor liegenden Filter ergeben folgende Spektrale Emp- findlichkeit, Charakteristik:

Korrekturfaktoren - Quecksilberdampflampe x 1,1 - Leuchtstoffröhre, Glühlampen, Tageslicht x 1,0Notes 18 Testboy
