AGSZ 18280 BL Select - Trituratore Fein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice diritta senza fili (smerigliatrice)
Marca	Fein
Modello	AGSZ 18280 BL Select
Alimentazione	Batteria Li-Ion (raccomandata B18A.173)
Applicazioni principali	Rettifica a secco del metallo, fresatura, troncatura
Velocità a vuoto (n0)	Variabile in base al modello (regolazione elettronica)
Pinza di serraggio	Pinza adatta alla mola utilizzata
Lunghezza massima del gambo della mola	Rispettare le indicazioni del fabbricante (vedere istruzioni)
Peso	Circa 1,5 kg (stima)
Temperatura di funzionamento	0°C a 45°C
Indicatore di stato di carica	4 LED verdi per lo stato di carica, rosso per batteria scarica
Arresto automatico	Sì (protezione contro scarica avanzata)
Blocco di accensione	Sì (evita riavvio dopo interruzione)
Livello di pressione acustica (LpA)	Consultare i valori nelle istruzioni
Livello di potenza acustica (LwA)	Consultare i valori nelle istruzioni
Vibrazioni mano-braccio	Misurato secondo EN 60745, valori nelle istruzioni
Manutenzione	Pulire le fessure di ventilazione con aria compressa secca
Ricambi	Disponibili su www.fein.com (pinze di serraggio, ecc.)
Garanzia	Garanzia legale + garanzia del costruttore FEIN
Omologazioni	CE, cSUS, conformità alle direttive UE

Domande frequenti - AGSZ 18280 BL Select Fein

Quali sono le applicazioni principali della smerigliatrice Fein AGSZ 18280 BL Select?

Questo utensile è progettato per la rettifica a secco del metallo con mole su gambo, la fresatura del metallo con frese in metallo duro e la troncatura. A seconda della versione, può essere utilizzato anche per la spazzolatura metallica e la lucidatura.

Come installare una mola nella pinza di serraggio?

Inserire il gambo della mola fino all'arresto nella pinza di serraggio. Rispettare la lunghezza massima ammissibile del gambo che sporge dalla mola (vedere istruzioni pagina 7). Serrare saldamente il dado della pinza.

Cosa fare se la batteria non funziona?

Verificare che la batteria si trovi nell'intervallo di temperatura di esercizio (0°C a 45°C). Se il LED rosso lampeggia, posizionare la batteria in questo intervallo, quindi ricaricarla. Utilizzare solo batterie originali FEIN.

Come evitare i contraccolpi durante l'uso?

Tenere saldamente l'utensile, posizionare il corpo e le braccia per resistere alle forze di contraccolpo. Evitare spigoli e bordi taglienti. Guidare l'accessorio nella stessa direzione del tagliente. Serrare sempre il pezzo da lavorare.

Quali accessori sono consigliati per questo utensile?

Utilizzare esclusivamente accessori originali FEIN adatti al modello. Ad esempio, mole su gambo, frese in metallo duro, spazzole metalliche e pinze di serraggio appropriate. Consultare le istruzioni per l'elenco completo.

Come pulire l'utensile dopo l'uso?

Soffiare regolarmente aria compressa secca e priva di olio nei fori di ventilazione per rimuovere la polvere. Dopo aver lavorato materiali a base di gesso, pulire obbligatoriamente le fessure di ventilazione.

Cosa significa il LED rosso lampeggiante sulla batteria?

Il LED rosso lampeggiante indica che la batteria non è pronta per funzionare (temperatura fuori intervallo). Posizionarla in un intervallo da 0°C a 45°C, quindi ricaricarla. Il LED rosso fisso segnala una batteria quasi scarica.

Posso usare questo utensile per la carteggiatura?

No, il modello AGSZ 18280 BL Select non è progettato per la carteggiatura. Le operazioni di carteggiatura, spazzolatura metallica e lucidatura non sono raccomandate (tranne per la versione AGSZ18-90 LBL che consente spazzolatura e lucidatura).

Come mantenere la batteria?

Mantenere la batteria pulita e protetta dall'umidità. Non esporla a calore o fuoco. Utilizzare solo caricabatterie FEIN. Rimuovere la batteria dall'utensile prima di qualsiasi trasporto o stoccaggio.

Dove trovare i ricambi?

L'elenco attuale dei ricambi è disponibile sul sito www.fein.com. È possibile sostituire da soli la pinza di serraggio. Per il cavo di alimentazione (se applicabile), contattare il servizio post-vendita FEIN.

MANUALE UTENTE AGSZ 18280 BL Select Fein

Istruzioni originali.

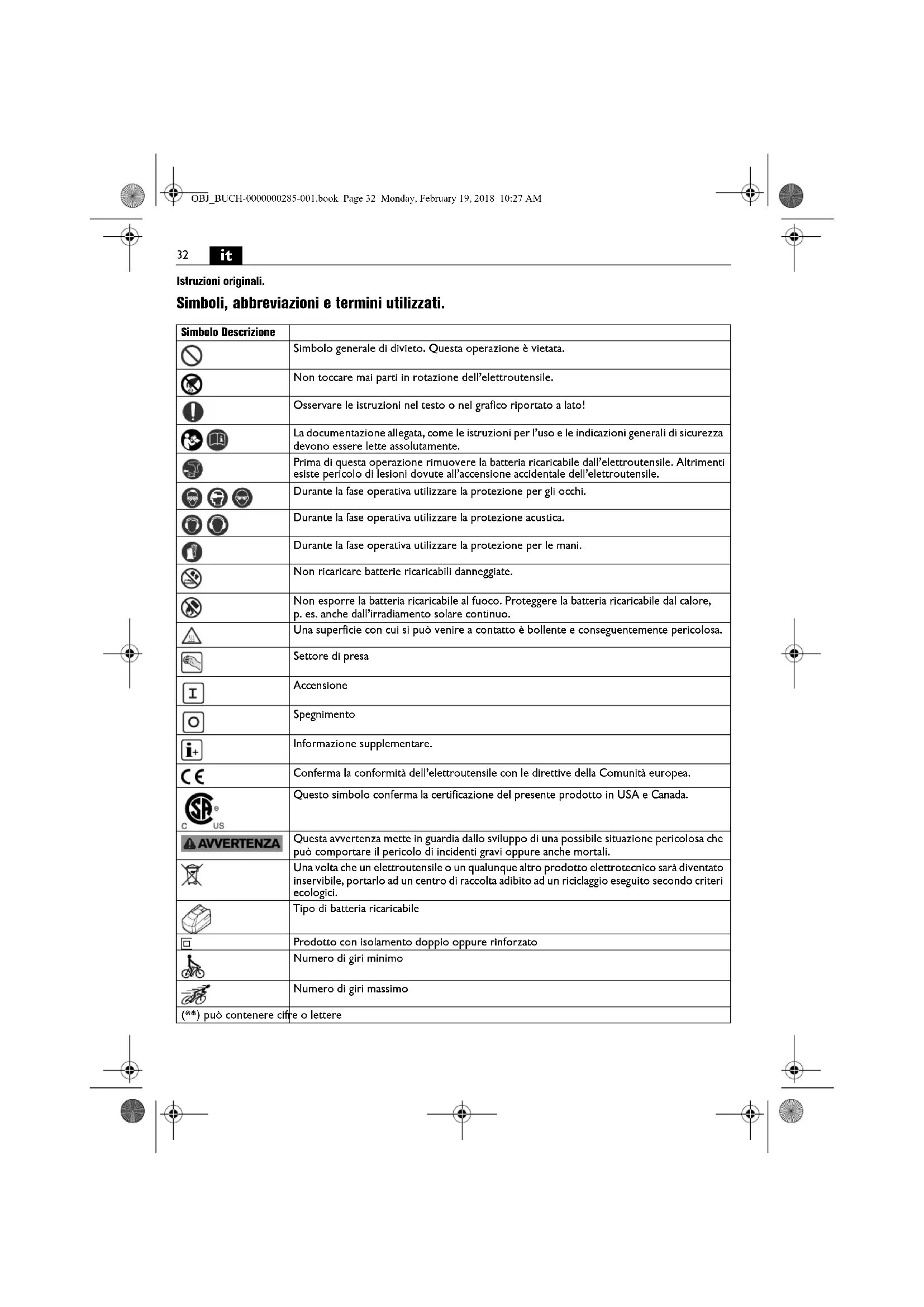

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Simbolo generale di divieto. Questa operazione è vietata.
	Non toccare mai parti in rotazione dell'elettroutensile.
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
	Prima di esta operazione rimuovere la batteria ricaricabile dall'elettroutensile. Altrimenti esiste pericolò di lesioni dovute all'accensione accidentale dell'elettroutensile.
	Durante la fasa operativa utilizzato la protezione per gli occhi.
	Durante la fasa operativa utilizzato la protezione acustica.
	Durante la fasa operativa utilizzato la protezione per le mani.
	Non ricaricare batterie ricaricabilli danneglate.
	Non esporre la batteria ricaricabile al fuoco. Proteggere la batteria ricaricabile dal calore, p. es.anche dall'Irrradiamento solare continuo.
	Una superficie con cui si può a contatto è boliente e conseguentemente pericolosa.
	Settore di presa
I	Accensione
	Specnimento
i+	Informazione supplementare.
CE	Conferma la conformità dell'elettroutensile con le direttive della Comunità europea.
SEUS	Questo simbolo conferma la certificazione del presente prodotto in USA e Canada.
AVERTENZA	Questa avventenza mette in guardia dello sviluppo di una possibile situazione pericolosa che può comportare il pericolò di Incidenti gravì oppureanche mortali.
	Una volta che un elettroutensile o un qualunque altri prodotto eletrotecnico sareà divertato inservibile, portarlo ad un centro di raccolta adibito ad un riclaggio eseguito secondo criteri ecologici.
	Tipo di batteria ricaricabile
	Prodotto con isolamento doppio oppure rinsforzato
	Numero di giri minimo
	Numero di giri massimo
(**)può contentere cître o lettere

Simbolo Unità internazionale Unità nazionale Descrizione
n	/min, min-1, rpm, r/min g/min Numero di giri minurati
n0	/min, min-1, rpm, r/min g/min Numero di giri a vuoto
P1	W W Potenza assorbita nominale
P2	W W Potenza resa
UN V Tensione di taratura
fHz Hz	Frequenza
M...	mm	mm	Misura, fillettatura metrica
∅	mm	mm	Diametro di un componente rotondo
∅D	mm	mm	ØD=max. diametro utensile abrasivo in materiale sinterizzato
∅D	mm	mm	ØD=max. diametro fresa in metallo duro
∅D	mm	mm	ØD=max. diametro utensili per lucidatura
	kg	kg	Peso conforme alla EPTA-Procedure 01
	kg	kg	Peso dell'elettroutensile除去 batteria ricariciabile ed accessorrio
	kg	kg	Peso della batteria ricaricabile
LpA	dB dB	Livello di pressione acustica
LwA	dB dB	Livello di potenza acustica
LpCpeak	dB dB	Livello di pressione acustica picco
K...			Non determinato
a	m/s2	m/s2	Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
a h,SG	m/s2	m/s2	Valore di emissione oscillazioni (levigatura della superficie con smerigliatriche diritta)
a h,P	m/s2	m/s2	Valore di emissione oscillazioni (lucidatura con smerigliatriche diritta)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unità di base ed unità derivanti dal systema unità internazionale SI.

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le awvertenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avventenze di pericolò e delle struzioni operative si potre creare il pericolò di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.

Non utilizzato il presente elettroutensile prima di aver letto e compreso accuramente e completenesse queste struzioni per l'uso e le «Indicazioni generali di sicurezza» allegate (Numero di documentazione 341 30 054 06 1). Conservare la documentazione indica per un eventuale uso futuro ed allegarla in caso di Inoltro oppure di vendita delle elettroutensile.

Attenersianchealloneme nazionalin vigore concen- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'electrontroutensile:

Smerigliatrice diritta per l'utilizzo manuale per smerigliatura a secco di metallo con utensili abrasivi piccoli (mole abrasive), per la fresatura di metallo con frese in metallo duro e per operazioni di troncatura.

AGSZ18-90 LBL: Questo elettROUTensile è adatto inoltre per lavori con spazzole metalliche ed operazioni di lucidatura con accessori consigliata alla FEIN in ambiente protetto dagli agenti atmosserici.

Indicazioni generali di sicurezza relative ad operazioni di levigatura, lavori con spazzole metalliche, lucidatura, lavori di fresatura, di levigatura con carta vetrata o di troncatura:

AGSZ18-280 BL, AGSZ18-280 LBL: Questo elettROUTensile è precedo per essere utilizzato come levigatrice, per fre-sare e come troncatrice.

AGSZ18-90 LBL: Questo elettROUTensile è idoneo inoltre per lavori con spazzole metalliche ed operazioni di lucidatura.

Attenersi a tutte leindicazioni di sicurezza,istruzioni, illicrazioni e dati che vengono forniti insieme all'apparecchio.In caso di mancata osservanza delle seguenti Istruzioni vi è pericolico di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi.

AGSZ18-280 BL, AGSZ18-280 LBL: Questo elettroutensile non è adatto per levigatura con carta vetrata, lavori con spazzone metalliche, lucidatura.

AGSZ18-90 LBL: Questo elettrotensile non è adatto per operazioni di levigatura con carta vetrata. Utilizzando l'electrotensile per applicazioni non escludamente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni.

Non utilizzato nessun accessorio che la casa costruttrice non abbia espllicitamente previsto e recommandato per questo elettROUTensile. Il simplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.

Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alla quanto il numero massimo di giri riportato sull'elettrotensile. Un accessorio che gira più rapidamente di quanto consentito più rompersi in vari pezzi e vincir lanciato Intorno.

Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'ellettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarll oppure controllr a sufficienza.

Dischi abrasivi, rulli abrasivi oppure altri accessori devono adattarsi perfettamente alla filelettatura alberino o alla pinza di serraggio dell'elettroutensile. Accessori che non si adattano perfettamente nel supporto dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possocono provocare la perdita del controlo.

Dischi, cilindri abrasivi, utensili da tagli o altri accessori montati su un mandrino devono essere inserti completinga nella pinza di serraggio oppure nel mandrino di serraggio. La "sporgenza" ovrero la parte libera del mandrino tra utensile abrasivo e pinza di serraggio o mandrino di serraggio delve essere minima. Se il mandrino non viene serrato sufficientemente oppure l'utensile abrasivo sporge troppo, l'accessorio può allentarsi ed essere espulso a grande velocità.

Non utilizzare mai accessori danneggiati. Prima di agli impiego controllare accessori come dischi abrasivi in merito a scheggiatre e incrinature, rulli abrasivi in merito a incrinature, usura oppure elevata abrasione, spazzole metalliche in merito a fili allentati o rotti. Se l'elektrotensile oppure l'accessorio dovesse cadere, controllare che lo stesso non abbia subito alcun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato l'accessorio far funzionare l'appareccchio per la durata di un minuto con il numero massimo di giri avendo cura di teneri lontani ed impedendoanche ad altre persone di avvincinarsi all'accessorio rotante. Nella maggior parte del caso accessori danneggliati si rompono nel corso di quello periodo di prova.

Indossare abbligamente di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di materiale. Gli occhi dovrebero essere protetti da corpi estranei espulsi in arla nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'uditto.

Avere cura di evitare che altre persone possano avvici-narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigl-gliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti posso sovr voiar via oppore provocare Incidenti ancche al di fuori della zona diretta di lavoro.

Qualora venissero effettuati lavori durante i quali l'accessorio potrebbeVenire a contatto con cavi elettrici nascosti,utilizzare l'elettrotensile solamente per le superfici isolate dell'impugnatura. Il contatto con un cavo sotto tensiono piùgettere除去 tensioneanche parti metalliche dell'apparechio, causando una scossa elettrica.

All'avviamento tenere sempre saldamente l'electroutensile. Durante la fase in cui l'apparecchio raggiunge il numero di giri massimo, il momento di reazione del motoreouldo causare la torsione dell'elettroutensile.

Se possibile utilizzare pinze di serraggio per fissare il pezzo in lavorazione. Non tenere in nessun caso un pezzo in lavorazione piccolo in una mano e l'elettrottensile nell'altra nelle l'apparecchio vieneutilizzato.Grazie al blocaggio di pezzi in lavorazione piccoli, entrambé le mani sono libere per un migliorie controlo dell'elettrottensile.Durante la troncatura di pezzi in lavorazione rotondi, come tasselli di legno,aste oppure tubi,gli stessi tendono a rotolare via causando il blocaggio dell'accosorio e la possibilità che vengano scagliati verso l'opera-tore.

Mai pogiare I'eletroutensile prima che il portautensili o I'accessorio impiegato non si sua fermato completa-mente. L'utensile in rotazione cui enthare in contatto con la superficie di appoggio facendoVi perdere il controlio sulla macchina pneumatica.

Dopo ilchio di accessori oppure dopo regolazioni all'apparecchio serrare saldamente il dato della pinza di serraggio, il mandrino di serraggio oppure altri elementi di fissaggio. Elementi di fissaggio allentati sono spostarsi inaspettamente e causare la perdita del controllo; componenti rotanti non fissati vengono scagliati fuori violentamente.

Mai trasportare l'eletroutensile perché lo desse essere più nella funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli induamenti oppure sui capelli dell'operaatore e potrebbe arrivare a ferire seriamente il corso dell'operaatore.

Pulire regolarmente le feritoe di ventilazione dell'elettrutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed unaforte raccolta di polvere di metallo più provocare pericol di origine elettrica.

Nonutilizzare mai l'eletroutensile nelle vicinanzedi materiali inflammabili. Le scintille posso non far prendere fuoco questi materiali.

Non utilizzato mai accessori che richiedanorefrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Ulteriori indicazioni di sicurezza per tutti gli impieghi

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è un'improvvisa realizzazione in seguito ad agganciamento oppure blocco di accessorio in rotazione, come disco abrasivo, nastro abrasivo, spazzola metallica ecc. L'aggancio oppure il blocco causu un arreto improviso dell'accessorio rotante di conseguenza l'elettrotten-sile non è più controllable e si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione dell'accessorio.

Se p. es. un disco abrasivo rimane agganciato oppure bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che è inserto nel pezzo in lavorazione cui rimanere impigliato causando la rottrura del disco abrasivo oppure un contraccolpo. Il disco abrasivo si avvicina oppure si allontana dall'operaatore a seconda del senso di rotazione del disco che ha nel momento in cui si blocca. In queste casi i dischi abrasivi possonoanche rompersi. Un contraccolpo è la conseguenza di un uso non appropriato oppure non corretto dell'elettrotensile. Lo stesso può essere evitato prendendo misure precauzionali come descritto di seguito.

Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e la propria braccia in una posizione che permette di compensare le forze di contraccolpo. Prendendo misure precauzionali appropriate l'operatore cui èssere in grado di tenere quello controlo le forze di contraccolpo e quella di reazione a scatti.

Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimonervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.

Non utilizzare lama da taglio dentata. Questi accessori causano quello un contraccolpo oppure la perdita del controlio sull'elettrotensile.

Condurre l'accessorio nel materiale sempre nella stessa direzione in cui il tagliente abbandona il materiale (corrisponde alla stessa direzione in cui vengono espulsi i trucoli). Condurre l'electroutensile nella direzione sbagliata provoca un distacco del tagliente dell'accessorio dal pezzo in lavorazione per cui l'electroutensile viene tirato in questa direzione di avanzamento.

In caso di impiego di lime rotanti, mole da taglio, accessori per fresatura ad alta velocità oppure accessori per la fresatura di metallo duro serrare sempre saldamente il pezzo in lavorazione. Gi in caso di minima inclinazione nella scanalatura, queste accessori si bloccano e possono causare un contraccolpo. In caso di bloccaggio di una mola da taglio, normalmente la stessa si rompe. In caso di bloccaggio di lime rotanti, di accessori per fresatura ad alta velocità oppure accessori per la fresatura di metallo duro, l'accessorio dell'utensile più fuoriuscire alla scanalatura e causare la perdita del controllo sull'elettroun-tensile.

Indicazioni di sicurezza supplementari per operazioni di levigatura e di troncatura Indicazioni di sicurezza speciali per operazioni di levigatura e di troncatura:

Utilizzato esclusivamente gli utensili abrasivi omologati per l'eeltroutensile e solo per le possibilità di impiego raccomandate. Esempio: Non effettuare mai lavori di levigatura con la superficie laterale di una mola da taglio. Mole da taglio sono precede per l'asportazione di materiale con il bordo del disco. Esercitando carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.

Per mole con gambo coniche e diritte con filettatura utilizzare esclusivamente mandrini non danneggiati della grandezza e lunghezza correttaswana sottosquadro sulla spalla. Mandrini adatti riducono la possibilità di una rotura.

Evitare un blocco della mola da taglio oppure di esercitate una pressione di contatto troppo elevata. Non effettuare tagli eccessivamente profondi. Un sovracarico della mola da taglio aumenta la sua sollecitatione e la rende maggiornente soggetta ad angolature impropriere o a blocchi, creando in quello modo il pericolo di un contraccolpo oppure della rottura dell'utensile abrasivo.

Evitare di avvincinarsi con la mano al settore anteriore e posteriore della mola da taglio rotante. Qualora la mola di taglio nel pezzo in lavorazione venisse allontanata con la mano, è possible, in caso di un contraccolpo, che l'ete-troutsile con la mola rotante vengano scagliati direttamente verso l'operatore.

Qualora la mola da taglio dovesse bloccarsi oppure dovesse essere interrotto il lavoro, spegnere l'apparecchio e tenerlo fermo fino a quando la mola non si sare ferrata completeness. Non tentare mai di estrarre la mola da taglio in funzione dal taglio poiché potrebbe verificarsi un contraccolpo. Determinare ed eliminare la causa per il blocco.

Non riaccendere l'eletroutensile fintanto che si trovare nel pezzo in lavorazione. Lasciare che la mola da taglio raggiunga innanzitutto la sua massima velocità prima di pro-seguire con caetala il taglio. In caso contrario la mola cui bloccarsi, fuoriuscire dal pezzo in lavorazione oppure causare un contraccolpo.

Assicurare bene piastre o granidi pezzi in lavorazione per ridurre il rischio di un contraccolpo a causa di una mola da taglio bloccata. Pezioni in lavorazione grandi possono piegarsi nelle loro proprio peso. Il pezzo in lavorazione deve essere supportato su entrambi i lati della mola, owero sla in prossimità del taglio che sul bordo.

Procedere con particolare cautela effettuating "tagli dal centro" in parteti esistenti oppure in altri settori che non possono essere controllati. La mola da taglio che penetrava cui causare un contraccolpo in caso di tagli in tubazioni di gas o acqua, in cavi elettrici o altri oggetti.

Indicazioni di sicurezza supplementari per lavori con spazzole metalliche

Avvertenze di pericolò specifiche per lavori con spazzole metalliche (AGSZ18-90 LBL):

Tenere presente che le spazzole metalliche perdono pezzi di filo metallicoanche durante l'uso normale. Non sovraccaricare i fili metallici tramite una pressione di contatto troppo elevata. Pezzi di filo metallico espulsi sono penetrare molto facilemente atraverso indumenti sottili e/o la pelle.

Prima dell'impiego lasciare in funzione le spazzole per almeno un minuto alla velocità di lavoro. Prestare attenzione affinché durante quello lasso di tempo nessun'altra persona si trovi davanti o nella stessa linea della spazzola. Durante il periodo iniziale possono essere espulsi pezzi di filo metallico sono controlo.

Dirigere la spazzola metallica rotante lontano da se stessi. Durante i lavori con queste spazzole possono essere espulsi a grande velocità piccole particelle e minuscoli pezzi di filo e gli stessi possono penetrare attraverso la pelle.

Ulteriori indicazioni di sicurezza (AGSZ18-90 LBL)

Non lasciare parti sciolte della curfia di lucidatura, in modo particolare cordoncini di fissaggio. Sistemare o accorriate i cordoncini di fissaggio. Cordoncini di fissaggio liberi che ruotano con l'apprecchio possono afterrare le dlta oppure rimanere impigliati nel pezzo in lavorazione.

Assicurarsi che gli accessori siano montati secondo le istruzioni del produttore. Gili accessori montati devono potersi ruotare liberamente. Accessori montati non correttamente sono staccarsi durante il lavoro ed essere scagliati fuori.

Trattare con cura gli utensili abrasivi e conservari seconde le istruzioni del produttore. Utensili abrasivi dan-neggiati possono incrinarsi e frantumarsi durante il lavoro.

Utilizzando gli accessori con filetto riportato prestare
attenzione affinche la fillettatura nell'accessorio sa
lunga sufficientemente per supportare la lunghezza
dell'alberino dell'elettroutensile. La fillettatura
nell'accessorio delve essere adatta alla fillettatura
sull'alberino. Accessori non montati correttamente posso
sono staccarsi durante il funzionamento e causare lesioni.

Non dirigere mai l'eeltroutensile verse se stessi, autre personne o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bolliente.

Fare sempre attenzione a cavi elettrici, tubazioni dell'acqua e del gas posati in maniera non visible. Prima di"iniziare a lavorare,controllare la zona di operazione utilizzando p.es.un rilevatore di metalli.

É vietato applicare targhete e marchi sull'elettROUTensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare agli protezione contro scosse elettriche. Utilizzare targhete autoadhesive.

Non guardare mai da distance ridotte nella luce della lampada dell'elettroutensile. Non dirigere mai la luce della lampada negli occhi di altre persone che si trovano nelle vicinanzihe. La radiazione che viene generata da apparecchi luminosi cui sono essere dannosa per gli occhi.

Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.

Evitare di avvinciniarsi con il proprio corpo alla zona in cui l'elettrotensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improviso dell'elettrotensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco.

Dopo la lavorazione di materiali contenenti gesso: Pulire con aria compressa asciutta e priva di olio le aperture di ventilazione dell'elettroutensile e dell'interruttore. In caso contrario po depositarsi polvere contente gesso nella carcassa dell'elettroutensile e sull'elemento di lavoro e, in combinazione con l'umidità dell'aria, la stessa cui oduriri. Questo cui causare danni al meccanismo di lavoro.

Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile).

Per avitare pericoli come ustioni, incendio, esplosione, lesioni della pelle ed alte lesioni durante l'impiego della batteria ricaricabile osservare le seguenti istruzioni:

Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ed alcun urto meccanico. In caso di danneglamento ed un uso non correttlo della batteria ricaricabile possono fuoriuscire vapori e liquidi dannosi. I vapori posso sono irritare le vie respiratoriie. Il liquido della batteria ricaricabile che fluorisce vuo causare Irritazioni della pelle o ostioni.

Se il liquido fuoriscito alla batteria ricaricabile daneggiata ha bagnato oggetti attigui, controllare le parti interessate, pulirle oppure, se necessario, sostituirle.

Non esporre la batteria ricaricabile al calorie o al fuoco. Non immagazzinare la batteria ricaricabile sottoponentela alla luce solare diretta.

Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata.

Togliere la batteria ricaricabile dall'elettroutensile prima di più lavoro all'elettroutensile stesso. Se l'elettroutensile si mette in funzione accidentalmente esiste il pericololo di lezioni.

Rimuovere la batteria ricaricabile esclusivamente ad elettroutensile spento.

Tenere le batterie ricaricabili lontane dai bambini.

Tenere pulita la batteria ricaricabile e proteggerla da umilità ed acqua. Pulire I contatti sporchi della batteria ricaricabile e dell'elettrotensile con un panno asciutto e pultto.

Ricaricare la batterie esclusivamente con stazioni di ricarica che sono state consigliate dal produttore. Utilizzato una stazione di ricarica adatta per un determinato tipo di batterie ricariciabili esiste pericolodi di incendio se la stessa viene impiegata con batterie differenti.

Tenere lontano la batteria ricaricabile non utilizzata da graffette, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero causare un'escluzione dei contatti. Un corto circuitto tra i contatti della batteria ricaricabile più causare incendi oppure fuoco.

Durante il trasporto e la conservazione dell'elettroutensile rimuovere la batteria ricaracabile.

Utilizzato esclusivamente batterie ricaricabili originali FEIN intatte adatte per l'elettroutensile. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiare riparare oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione.

Seguire leindicazioni di sicurezzaindicatnellesistruzioni per l'uso del caricabatteria.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenta nel EN 60745 e cui essere impiegato per la comparazione con altri elettrotensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni indicate rappresente le applicazioni principali dell'elettroutensile. Se tuttavia l'elettroutensile viene utilizzato per altri impleghi, con accessori differenti oppure non viene effettua una sufficiente manutenzione è possible che il livello di oscillazioni si differente. Questo può augmentare sensibilmente la sollecitationa da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancê i tempi in cui l'apparecchio è spento oppure è accesso ma non effettivamente in funzione. Qesto può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'opercatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

I valori di emissione oscillazioni indicati sono per smerigliatura a secco di metallo con mole abrasive. Altri impieghi come fresatura con frese in metallo duro possono generare valori di emissione oscillazioni diversi.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano pulveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergic e/o malattie delle vie respiratorié, cancro, danni riproduktivi alle persone. Il rischio dovuto alla'inalazione di polveri dipende dall'esposizione. Utilizzare un'aspirazione adatta alla polvere che si forma nonché equipaggia-menti protettivi personali e provedere per una Buona aerazione del lavoro. Lasciare effettuare la lavorazione di materiale contente amianto escludamente a persona specializzato.

Polvere di legname e polvere di metallo leggero, miscele bollienta da polvere di levigatura e sostanze chimiche sono, in caso di condizioni sfavorevoll, prendere fuco o causare un'esplosione. Evitare la fuga di scintille in direzione del contentatore per la polvere nonché il sovriscaldamento dell'elettrotensile e del materiale abrasivo, svotare per tempo il contentatore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente al materiali da lavorare.

Istruzioni per l'uso.

Il blocco del riavviamento impedisce che la smerigliatrice assiale a batteria si avvi di nuovo automaticamente dopo un'interruzione di corrente, ad es. sostituzione della batteria ricaricabile. In quello caso spegnere l'elettROUTensile, rimuoverlo dal pezzo in lavorazione e controllare l'accessorio. Successivement riazcendere l'elettROUTensile.

Utilizzare una pinza di serraggio adatta all'utensile abrasivo.

Inserire il gambo dell'utensile abrasivo nella pinza di serraggio fino all'arresto.

Osservare la massima lunghezza sporgente ammessa del gambo (a) dell'utensile abrasivo conformmente alle Indicazioni del produttore (vedi pagna 7).

Muovere l'electroutensile avanti ed indietro con pressione costante affinche la superficie del pezzo non si surriscaldi troppo.

Per ottener la potenza ottimale far funzionare l'electroutensile escludamente con la B18A.173 batteria ricaricabile. In caso di impiego di altre batterie ricaricabile la funazionalità più essere limitata.

Uso della batteria ricaricabile.

Far funzionare e ricaricare la batteria ricaracibile esclus-. vamente in un Campo di temperatura d'esercizio della batteria di 0^ - 45^ (32^ - 113^) .All'inizio dell'operazione di ricarica la temperatura della batteria ricaracibile deve essere nel Campo di temperatura d'esercizio della batteria stessa.

Indicatore LED	Significato Azione
1 - 4 LED verde	stato di carica percentuale	Funzionamento
luce conti-nua rossa	La batteria è quasi scarica	Ricaricare la batteria
luce lam-peggiante rossa	La batteria non è pronta per il funziona-mento	Portare la batteria nel Campo di temperatura d'esercizio e successiva-mente ricaricare

L'effettivo stato di carica percentuale della batteria ricarcabile viene individato escludamente con motore fermodell'eletttrounisèle.

In caso di immlente scario totale della batteria ricaricabile, l'eletronica dell'elettROUTensile arresta automaticamente il motore.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possible che polvere conductrice si depositi all'interno dell'elettrotensile. Sofflare spesso la parte interna dell'elettrotensile, atraverso le fessesi di ventilazione, con aria compressa asciutta e priva diolio.

In caso di lavorazione di materiali contenenti gesso cui depositari polvere all'interno dell'elettroutensile e sull'elemento di dato, in combinazione con l'umidità dell'aria, la stessa può induirsi. Questo può causare danni al mecanismo di dato. Soffiore spesso

l'Interno dell'elettroutensile, atraverso le aperture di ventilazione, e l'elemento di commando con aria compressa asciutta e priva di olio.

Se la conduittura d'alliaccimento dell'elettroutensile è difettosa, delve essere sostituita atraverso una speciale conduittura d'alliaccimento più appositamente predisposa e disponibile presso il Centro di Assistenza Cliente FEIN.

L'attuale lista dei pezioni di ricambio del presente elettrou-tensile è presente in Internet sul site www.fein.com. In caso di necessità è possibile sostituire da soli le segmente parti:

Accessori, pinza di serraggio

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel numero di fornitura del Vostro elettroutensile più essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti struzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso: C. & E. Fein GmbH, C-D1 IA, D-73529 Schwabisch Gmünd

Misure ecologiche, smaltimento.

Portaré ad un centro di raccolta adibito ad un riciclaggio eseguito seconde criteri ecologici gl imballaggi, gli elettroutensili e gli accessori scartati.

Smaltire correttamente batterie ricaricabili escludamente scariche.

In caso di batterie ricaricabili non completeness scariche, Isolare con nastro adesivo Il connettore a splina per precauzione contro corto circuiti.

Selezione degli accessori (vedi pagina 7).

Utilizzare esclusivamente accessori originali FEIN.

L'accessorio deve essere adatto al tipo dell'elettroutensile.

A Pinza di serraggio
