Produkttyp	Akku-Geradschleifer (Schleifer)
Marke	Fein
Modell	AGSZ 18280 BL Select
Stromversorgung	Li-Ion-Akku (empfohlen B18A.173)
Hauptanwendungen	Trockenschleifen von Metall, Fräsen, Trennen
Leerlaufdrehzahl (n0)	Je nach Modell variabel (elektronische Regelung)
Spannzange	Zur verwendeten Schleifscheibe passende Spannzange
Maximale Schaftlänge der Schleifscheibe	Herstellerangaben beachten (siehe Anleitung)
Gewicht	Ca. 1,5 kg (Schätzung)
Betriebstemperatur	0°C bis 45°C
Ladezustandsanzeige	4 grüne LEDs für Ladezustand, rot für schwachen Akku
Automatische Abschaltung	Ja (Tiefentladeschutz)
Einschaltsperre	Ja (verhindert Wiederanlauf nach Unterbrechung)
Schalldruckpegel (LpA)	Werte in der Anleitung nachschlagen
Schallleistungspegel (LwA)	Werte in der Anleitung nachschlagen
Hand-Arm-Vibration	Gemessen nach EN 60745, Werte in der Anleitung
Wartung	Lüftungsschlitze mit trockener Druckluft reinigen
Ersatzteile	Verfügbar auf www.fein.com (Spannzangen usw.)
Garantie	Gesetzliche Garantie + FEIN-Hersteller
Zulassungen	CE, cSUS, Konformität mit EU-Richtlinien

Häufig gestellte Fragen - AGSZ 18280 BL Select Fein

Was sind die Hauptanwendungen des Fein AGSZ 18280 BL Select?

Dieses Werkzeug ist zum Trockenschleifen von Metall mit Schleifscheiben, zum Fräsen von Metall mit Hartmetallfräsern und zum Trennen vorgesehen. Je nach Version kann es auch zum Bürsten und Polieren verwendet werden.

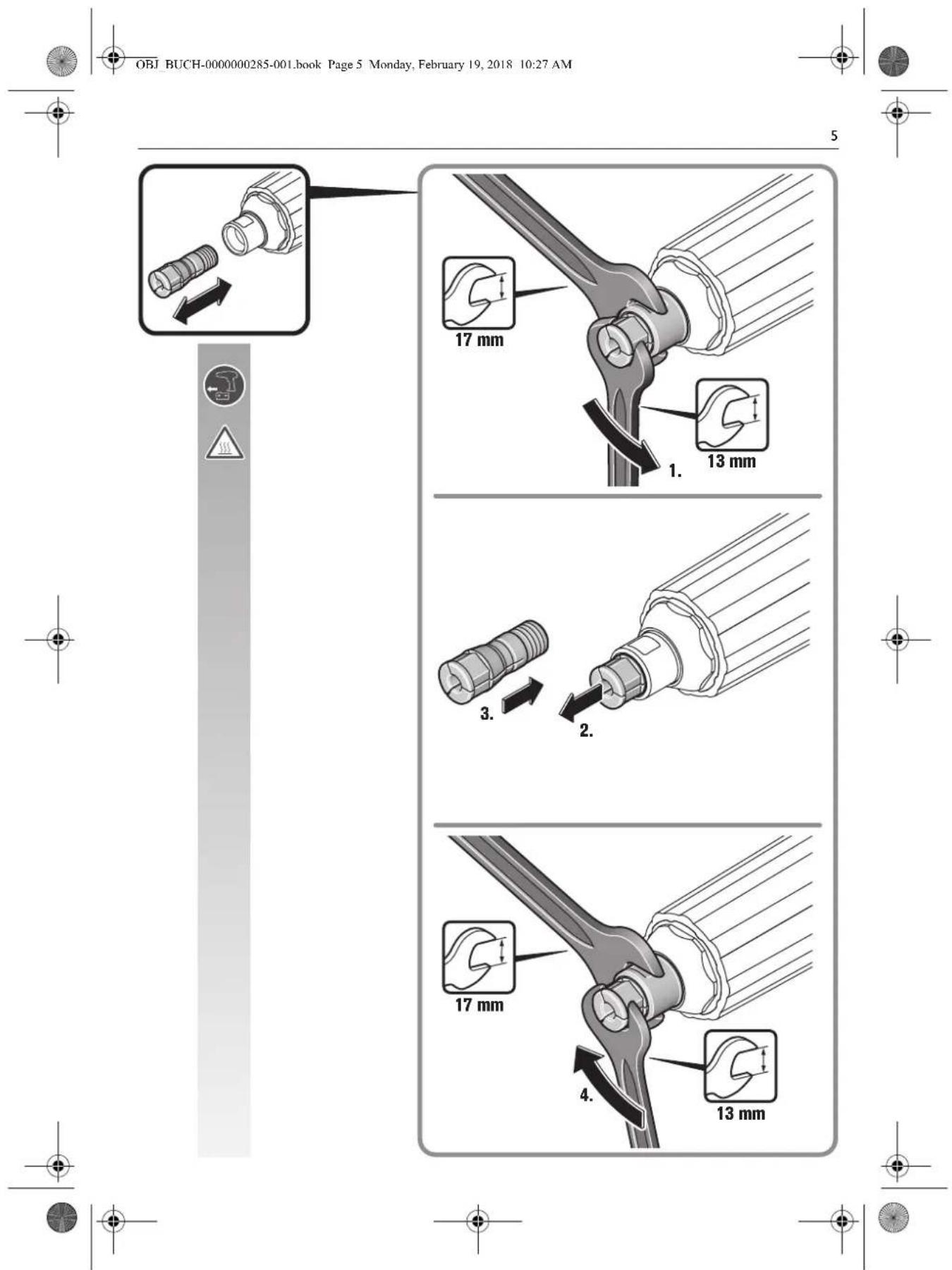

Wie setze ich eine Schleifscheibe in die Spannzange ein?

Drücken Sie den Schaft der Schleifscheibe bis zum Anschlag in die Spannzange. Beachten Sie die maximal zulässige Überstandslänge des Schafts (siehe Anleitung Seite 7). Ziehen Sie die Spannmutter fest an.

Was tun, wenn der Akku nicht funktioniert?

Überprüfen Sie, ob sich der Akku im zulässigen Temperaturbereich (0°C bis 45°C) befindet. Leuchtet die rote LED, bringen Sie den Akku in diesen Bereich und laden Sie ihn auf. Verwenden Sie nur Original-FEIN-Akkus.

Wie vermeide ich Rückschläge während des Gebrauchs?

Halten Sie das Werkzeug fest, positionieren Sie Körper und Arme so, dass sie Rückschlagkräften standhalten. Vermeiden Sie Ecken und scharfe Kanten. Führen Sie das Zubehör in derselben Richtung wie die Schneidkante. Spannen Sie das Werkstück stets ein.

Welches Zubehör wird für dieses Werkzeug empfohlen?

Verwenden Sie ausschließlich Original-FEIN-Zubehör, das für das Modell geeignet ist, z. B. Schleifscheiben, Hartmetallfräser, Drahtbürsten und passende Spannzangen. Eine vollständige Liste finden Sie in der Anleitung.

Wie reinige ich das Werkzeug nach Gebrauch?

Blasen Sie regelmäßig trockene, ölfreie Druckluft durch die Lüftungsschlitze, um Staub zu entfernen. Nach der Bearbeitung von Gipsmaterialien reinigen Sie unbedingt die Lüftungsschlitze.

Was bedeutet die blinkende rote LED am Akku?

Die blinkende rote LED zeigt an, dass der Akku nicht betriebsbereit ist (Temperatur außerhalb des Bereichs). Bringen Sie ihn in einen Bereich von 0°C bis 45°C und laden Sie ihn dann auf. Ein dauerhaftes rotes Licht signalisiert einen fast leeren Akku.

Kann ich dieses Werkzeug zum Schleifen verwenden?

Nein, das Modell AGSZ 18280 BL Select ist nicht zum Schleifen ausgelegt. Schleifen, Bürsten und Polieren werden nicht empfohlen (außer Version AGSZ18-90 LBL, die Bürsten und Polieren erlaubt).

Wie pflege ich den Akku?

Halten Sie den Akku sauber und schützen Sie ihn vor Feuchtigkeit. Setzen Sie ihn keiner Hitze oder Feuer aus. Verwenden Sie nur FEIN-Ladegeräte. Entfernen Sie den Akku vor Transport oder Lagerung vom Werkzeug.

Wo finde ich Ersatzteile?

Die aktuelle Ersatzteilliste finden Sie auf www.fein.com. Sie können die Spannzange selbst austauschen. Für das Netzkabel (falls zutreffend) wenden Sie sich an den FEIN-Kundendienst.

BEDIENUNGSANLEITUNG AGSZ 18280 BL Select Fein

Schwabisch Gmund-Bargau, 15.02.2018

FEIN Service

C.&E.FeinGmbH
Hans-Foeln-SpraBe 81
D-73529 Schwabisch Gmünd-Bargau

www.fein.com

Originalbetriebsanleitung.

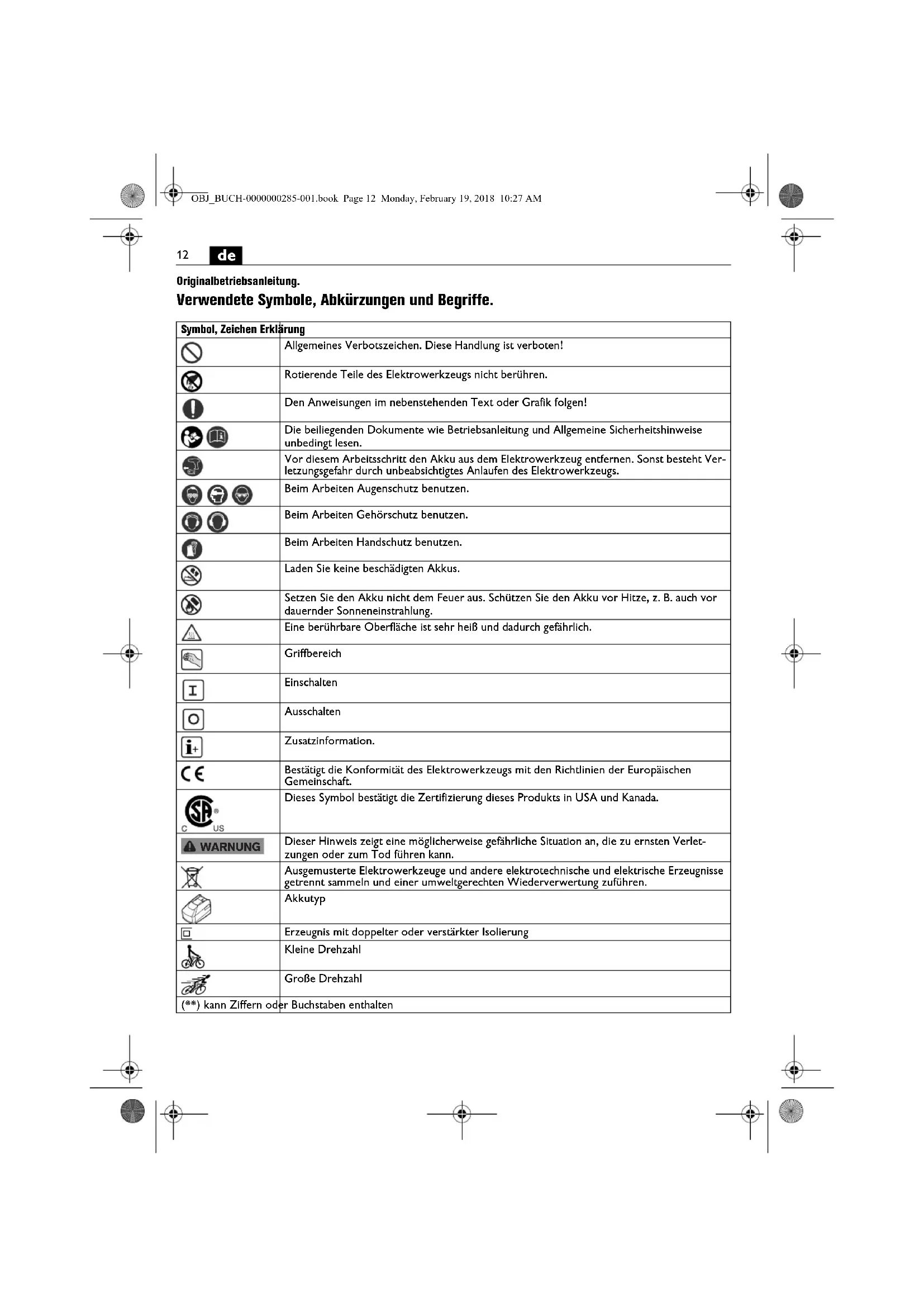

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Allgemeines Verbotszeichen. Diese Handlung ist verboten!
	Rotierende Teile des Elektrowerkzeugs nicht berühren.
	Den Anwelsungen im bereitsherdeten Text oder Grafik folgen!
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingtlesen.
	Vor thisem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtiges Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Laden Sie keine beschädigten Akkus.
	Setzen Sie den Akku nicht dem Feuer aus. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung.
	Eine berührbare Oberfläche ist sehr heißt und dadurch gefährlich.
	Griffbereich
	Einschalten
	Ausschalten
	Zusatzinformation.
	Bestätigte die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	Dieses Symbol bestätigt die Zertifizierung deses Produkts in USA und Kanada.
	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getretennementammeln und einer umweltgerechten Wiederverwertung zuführen.
	Akkutyp
	Erzeugnis mit doppelter oder verstärkter Isolierung
	Kleine Drehzahl
	Große Drehzahl
(**) kann Ziffern oder Buchstaben enthalten

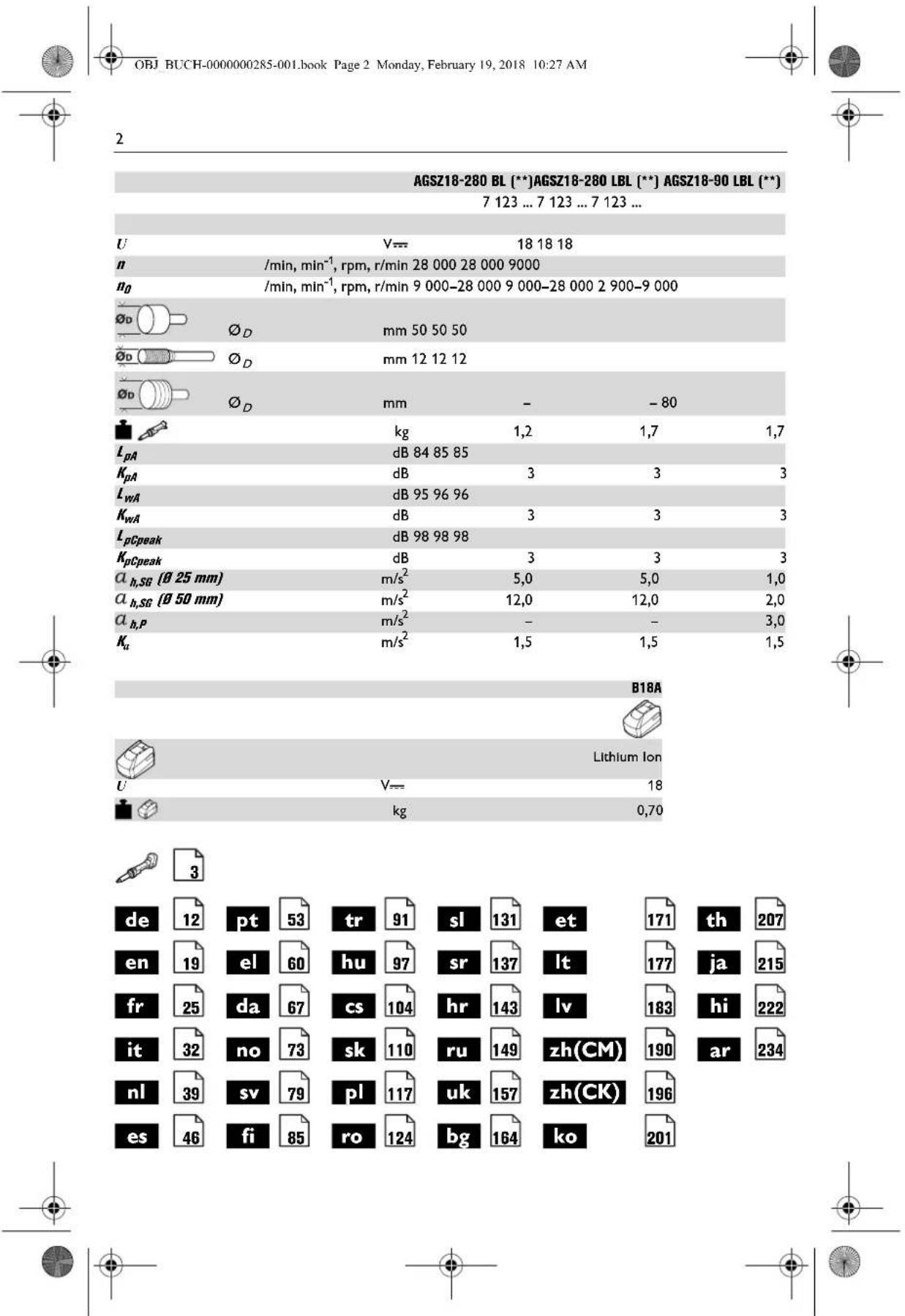

Zeichen Einheit international Einheit national Erklärung

n	/min, min-1, rpm, r/min /min Bemessungsdrehzahl
n0	/min, min-1, rpm, r/min /min Leerlaufdrehzahl
P1	W W Leistungsaufnahme
P2	W W Leistungsabgabe
UV V Bemessungsspannung
fHz Hz Freqenz
M...	mm	mm	Maß, metrisches Gewinde
∅	mm	mm	Durchmesser eines runden Teils
	mm	mm	Øp=max. Durchmesser Schleifkörper ausgebundenem Schleifmittel
	mm	mm	ØD=max. Durchmesser Hartmetallfräser
	mm	mm	ØD=max. Durchmesser Polierwerkzeuge
	kg	kg	Gewicht entsprechend EPTA-Procedure 01
	kg	kg	Gewicht des Elektrowerkzeugs ohne Akku und Einsatzwerkzeug
	kg	kg	Gewicht des Akkus
LpA	dB dB Schaldruckpegel
LwA	dB dB Schalleistungspegel
LpCpeak	dB dB Spitzenschalldruckpegel
K...			Unsicherheit
	m/s2	m/s2	Schwingungsemissionswert nach EN 60745 (Vektorsumme dreier Richtungen)
h,SG	m/s2	m/s2	Schwingungsemissionswert (Oberflächenschleifen mit Geradschleifer)
h,P	m/s2	m/s2	Schwingungsemissionswert (Polieren mit Geradschleifer)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- und abgeleitetene Einheiten aus dem Internationalen Einheitsystem SI.

Zu ihrer Sicherheit.

WARMUNG Lesen Sie alle Sicherheitseinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitseinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie these Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beilie-genden „Allgemeinen Sicherheitshinweise" (Schriftennummer 341 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genann-ten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlagigen nationalen Arbeitsstschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

Handgeführte Geradschleifer zum Trockenschleifen von Metall mit Kleinschleifkörpern (Schleifstiffe), zum Fräsen

von Metall mit Hartmetallfräsern und zum Trennschleifen.

AGSZ18-90 LBL: Dieses Elektrowerkzeug ist zusammen zum Drahtbürsten und Polieren mit dem von FEIN zugelassenen Zubehör in wettergeschützter Umgebung.

Gemeinsame Sicherheitshinweise zum Schleifen,
Arbeiten mit Drahtbürsten, Polieren, Fräsen, Sandpapierschleifen oder Trennschleifen:

AGSZ18-280 BL, AGSZ18-280 LBL: Dieses Elektrowerkzeug ist zu verwenden als Schleifer, zum Fräsen und als Trennschlieffmaschine.

AGSZ18-90 LBL: Dieses Elektrowerkzeug ist zusätzlich bestimmt zum Drahtbürsten und Polieren. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.

AGSZ18-280 BL, AGSZ18-280 LBL: Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Drahtbürgern, Polieren.

AGSZ18-90 LBL: Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen. Anwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefahr-dungen und Verletzungen verursachen.

Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diesen Elektronwerkeug vorgesehen und empfohlen wurde. Nur welt Sie das Zubehör an ihrem Elektronwerkeug befestigen können, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektronwerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Außundurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßgangen Ihres Elektrowerwkeugs entsprachen. Falsch bemessene Einsatzwerkzeuge konnen nicht ausreichend abgeschirmt oder kontrolliert werden.

Schleifscheiben, Schleifwalzen oder andere Zubehörmissen都认为 auf die Schleifspindel oder Spannzangeihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau in die Aufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

Auf einem Dorn montierte Scheiben, Schleifzylinder, Schneidwerkzeuge oder anderes Zubehör müssen vollständig in die Spannzange oder das Spanffutter eingesetzt werden. Der „Überstand" bzw. der frei liegende Teil des Dorns zwischen Schleifkorper und Spannzange oder Spanffutter muss minimal sein. Wird der Dorn nicht ausreichend gespannert oder steht der Schleifkorper zu welt vor, kann sich das Einsatzwerkzeug offen und mit hoher Geschwindigkeit ausgeworfen werden.

Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifwalzen auf Risse, Verschieß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drahte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüften Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und setzen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen mein ist in dieser Testzeit.

Tragen Sie personliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtschnitt, Augenschutz oder Schutzbrille. Soweit angemessen, trangen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von ihren fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Achten Sie bei anderen Personen auf sicheren Abstand zu ihrer Arbeitshereich. jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegflogen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

Halten Sie das Elektrowerkzeug nur an den isolierten Grifflachen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verhorgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsfuhrenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie das Elektrowerkzeug beim Starten stets gut fest. Beim Hochlaufen auf die volle Drehzahl kann das Reaktionsmoment des Motors dazu führen, dass sich das Elektrowerkzeug verdreht.

Wenn möglich, verwenden Sie SpanNZangen um das Werkstuck zu fixieren. Halten Sie nimals ein Kleines Werkstück in der einen Hand und das Elektrowerkzeug in der anderen, während Sie es benützen. Durch das Festspannen kleiner Werkstücke haben Sie beide Hände zur besseren Kontrolle des Elektrowerkzeugs frei. Beim Trennen runder Werkstücke wie Holzübel, Stangenmaterial oder Rohre neigen diese zum Wegrolten, wodurch das Einsatzwerkzeug klemmen und auf Sie zu geschleudert werden kann.

Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwirkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwirkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

Ziehen Sie nach dem Wechseln von Einsatzwerkzeugen oder Einstellungen am Gerät die Spannzangemutter, das Spannffutter oder sonstige Befestigungselemente fest an. Lose Befestigungselemente können sich unerwartet verstellen und zum Verlust der Kontrolle führen; unbefestigte, rotierende Komponenten werden gewaltsam herausgeschleudert.

Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.

Reinigen Sie regelmäß die Lüftungsschlitze ihrer Elektrowerkeuzugs. Das Motorergeblase liegt Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

Verwenden Sie das Elektrowerkzeug nicht in der Nähne brennbarer Materialien. Funken können diese Materialien entzünd.

Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

de

15

Weitere Sicherheitshinweise für alle Anwendungen Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die platztliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifband, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrollertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedinenperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Armé in eine Position, in der Sie die Rückschlagkräfte abfängen können. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstuck zurückprallen und verklemenm.

Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprält, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

Verwenden Sie kein gezahntes Sageblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkezeug.

Führer Sie das Einsatzwerkzeug stets in der gleichen Richtung in das Material, in der die Schneidkante das Material verlässst (entspricht der gleichen Richtung, in der die Späne ausgeworfen werden). Führen des Elektrowerkzeugs in die falsche Richtung bewirkt ein Ausbrechen der Schneidkante des Einsatzwerkzeuges aus dem Werkstück, wodurch das Elektrowerkzeug in diese Vorschubrichtung gezogen wird.

Spannen Sie das Werkstück bei der Verwendung von Drehfeilen, Trennscheiben, Hochgeschwindigkeitsfraswerkeuzeigen oder Hartmetall-Frässwerkzeugen stets fest.

Bereits bei zeriger Verkantung in der Nut verhaken.
diese Einsatzwerkzeuge und konnen einen Ruckschlag verursachen. Bei Verhaken einer Trennscheibe bricht.
these gewöhnlich. Bei Verhaken von Drehfeilen, Hochgeschwindigkeitsfraswerkzeugeen oder Hartmetall-Frasswerkzeugen, kann der Werkzeugeinsatz aus der Nut.
springen und zum Verlust der Kontrolle über das Elektronerkzeug führen.

Zusätzliche Sicherheitshinweise zum Schleifen und Trennschleifen
Besondere Sicherheitshinweise zum Schleifen und Trennschleifen:

Verwenden Sie ausschließlich die für ihr Elektrowerkzeug zugelassenen Schleifkörper und nur für die empfehlenden Einsatzmöglichekeiten. Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

Verwenden Sie für konische undGPCale Schleifstüfte mit Gewindeur unbeschädigte Dorne der richtigen GröBe und Länge,ohne Hinternschneidung an der Schufter. Geeignete Dorne vermindern die Mochlichkeit eines Bruchs.

Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führn Sie keine übermöig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

Meiden Sie mit ihrer Hand den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von Ihr Hand wegbewegen, kann im Falle eines Rüschschlags das Elektronwerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschéudert werden.

Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbremen, schaffen Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volte Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück Springen oder einen Rückschlag verursachen.

Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklémme Trennscheibe zu vermindern. Groß Werktücke konnen sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und bzw sowohl in der Nähes des Trennn-schnitts als auch an der Kante.

Seien Sie besonderss vorsichtig bei „Tauschsnitten" in bestehende Wände oder andere nicht einsehbare

Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Zusätzliche Sicherheitshinweise zum Arbeitsen mit Drahtbürsten
Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten (AGSZ18-90 LBL):

Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verfiert. Überlasten Sie die Drahte nicht durch zu hohen Anpressdruck. Weglie-gende Drahtstücke können sehr leicht durch dūne Kleidung und/oder die Haut dringen.

Lassen Sie Bürsten vor dem Einsatz mindestens eine Minute mit Arbeitsgeschwindigkeit laufen. Achten Sie darauf, dass in dieser Zeit keine andere Person vor oder in gleicher Linie mit der Bürste stöhrt. Wahrend der Einlaufzeit können lose Drahtstücke wegfliegen.

Richten Sie die rotierende Drahtbürste von sich weg. Beim Arbeitsen mit diesen Bürsten konnen keine Partikel und winzige Drahtstücke mit hoher Geschwindigkeit wegfliegen und durch die Haut dringen.

Weitere Sicherheitshinweise (AGSZ18-90 LBL)

Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitrehende Befestigungsschnüre können ihre Finger erfassen oder sich im Werkstück verfangen.

Vergewissern Sie sich, dass die Einsatzwerkzeuge nach den Anweisungen des Herstellers montiert sind. Die montierten Einsatzwerkzeuge müssen sich frei drehen konnen. Falsch montierte Einsatzwerkzeuge können sich bei der Arbeit losen und herausgeschleudert werden.

Handhaben Sie Schleifkorper sorgsam und bewahren Sie diese nach den Anweisungen des Herstellers auf, Beschädigte Schleifkorper konnen Risse gekommen und bei der Arbeit zerbersten.

Achten Sie bei der Verwendung von Einsatzwerkzeugen mit Gewindeeinsatz darauf, dass das Gewinde im Einsatzwerkzeug lang genug ist, um die Spindellänge des Elektrowerkzeug aufzehmen. Das Gewinde im Einsatzwerkzeug muss zum Gewinde auf der Spindel passen. Falsch montierte Einsatzwerkzeuge konnen sich während des Betriebs losen und Verletzungen verursachen.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder heiße Einsatzwirkzeuge.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohrte. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsergebn.

EsistverbotenschilderrundZeichenaufdasElektrowerk-zeugzschraubenoder zu niieten.Eine beschadteIsoi-lierungbietetkeinenSchutzgegektronischenSchlag.VerwendesenSieKlebeschilder.

Schauen Sie niemals aus kleinen Entfernungen in das Licht der Lampe des Elektrowerkzeugs. Richten Sie das Lampenlicht niemals auf die Augen von anderen Personen, die sich in der Naze befinden. Die Strahlung, welche vom Leuchtmittel erzeugt wird, kann für das Auge schädlich sein.

Bringen Sie ihre Hand die in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegend.

Meiden Sie mit ihrem Körper den Bereich, in den das Elektrowerzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerzeug in die Richtung entgegenegasetz zur Bewegung der Schlefscheibe an der Blockierstelle.

Nach Bearbeitung gipshaltiger Materialien: Reinigen Sied die Lufthüssefungen des Elektrowerkeuges und des Schaltschiebers mit trockener und öffreier Druckluft.

Andernfalls kann sich glipshaltiger Staub im Gehäuse des Elektrowerkzeugs und am Schaltelement absetzen und in Verbindung mit Luftfeuchigkeit aushäften. Das kann zu Beeinträchtigungen am Schaltmechanismus führen.

Verwendung und Behandlung des Akkus (Akkublocks).

Um Gefährdungen wie Verbrennungen, Brand, Explosion, Hautverletzungen und andere Verletzungen beim Umgang mit den Akkus zu vermeiden, beachten Sie folgende Hinweise:

Akkus dürfen nicht zerlegt, geöffnet oder zerkleiner werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe konnen die Atemwege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen-oder Verbrennungen führen.

Falls aus dem beschädigten Akku ausgetretene Flüssigkeit angrenzende Gegenstände bennetzt hat, überprüften Sie die betroffenen Teile, reinigen Sie diese oder tauschen Sie sie gegebenenfalls aus.

Setzen Sie den Akku nicht der Hitze oder dem Feuer aus.
Lagern Sie den Akku nicht im direkten Sonnenlicht.

Entnehmen Sie den Akku erst dann aus seiner Originalverpackung, wenn er verwendet werden soll.

Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Lauf das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr.

Nehmen Sie den Akku nur bei ausgeschalteten Elektrowerkzeug ab.

Halten Sie Akkus von Kindern fern.

Halten Sie den Akku sauber und geschützt vor Feuchtigkeit und Wasser. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen, sauberen Tuch.

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendent wird.

Halten Sie den nicht benutzten Akku fern von Buroklammern, Minzen, Schlüsseln, Nageln, Schrauben oder anderekleinen Metalgegenständen, die eine Überbrückung der Kontakte vorursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

de

Entnehmen Sie bei Transport und Aufbewährung des Elektrowerkzeugs den Akku.

Verwenden Sie nur intakte original FEIN-Akkus, die für ihr Elektrowerkeutz bestimmt sind. Beim Arbeitsmen mit und Laden von falschen, beschädigten, reparierten oder aufgearbeiteten Akkus, Nachahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr.

Befolgen Sie die Sicherheitshinweise in der Betriebsanleitung des Akku-Ladegerats.

Hand-Arm-Vibrationen

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen mitelinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkeuzugs. Wenn allerdings das Elektronwerkezeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollen auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist oder während lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsablaufe.

Die Schwingungsemisswerte sind für Trockenschlei-ifen von Metall mit Schleifstiften angegeben. Andere Anwendungen wie Fräsen mit Hartmetalfräser können zu anderen Schwingungsemisswerten führen.

Umgang mit gefährdenden Stauben

Bei Werkstoff abtragenden Arbeitsvorgängen mit thisem Werkzeug entstehen Staube, die gefährlich sein konnen. Berühren oder Einatmen von einzeln Stauben z. B. von Asbest und asbesthaligen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gestelnshaltigen Werkstoffen, Farblösemiteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stauben hangt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute Belülfung des Arbeitsplatzes. Überlassen Sie das Bearbeitern von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallsstaub, Höhe Mischungen aus Schleifstaub und chemischen Stoffen können sich unter umgünstigen Bedingungen selbst entsetzt oder eine Explosion verurschen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elek

trowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehalter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in Ihrem Land gultigen Vorschriften für die zu bearbeitenden Materialien.

Bedienungshinweise.

Die Wiederanlaufspere verhindert, dass der Akku-Geradschleifer nach einer Stromunterbrechung, z. B. Akku-Wechsel selbsttrag während anlauf. Schalten Sie in dlesem Fall das Elektrowerkzeug aus, entfern den Sie es vom Werkstück und überprüfen Sie das Einsatzwirkzeug. Schalten Sie anschließend das Elektrowerkzeug während ein.

Verwenden Sie eine zum Schleifkörper passende Spannzange.

Stecken Sie den Spannschaft des Schleifkörpers bis zum Anschlag in die Spannzange.

Halten Sie die maximal zulässige herausstehende Schafflänge (a) des Schleifkorpers entsprechend den Angaben des Herstellers ein (siehe Seite 7).

Bewegen Sie das Elektrowerkzeug mit gleichbleibendem Druck hin und her, damit die Werkstückoberflüche nicht zu heiß wird.

Um die optimale Leistung zu erreichen, betreiben Sie das Elektrowerkzeug nur mit dem B18A.173 Akku. Bei der Verwendung von anderen Akkus kann der Funktionsumfang eingeschrankt sein.

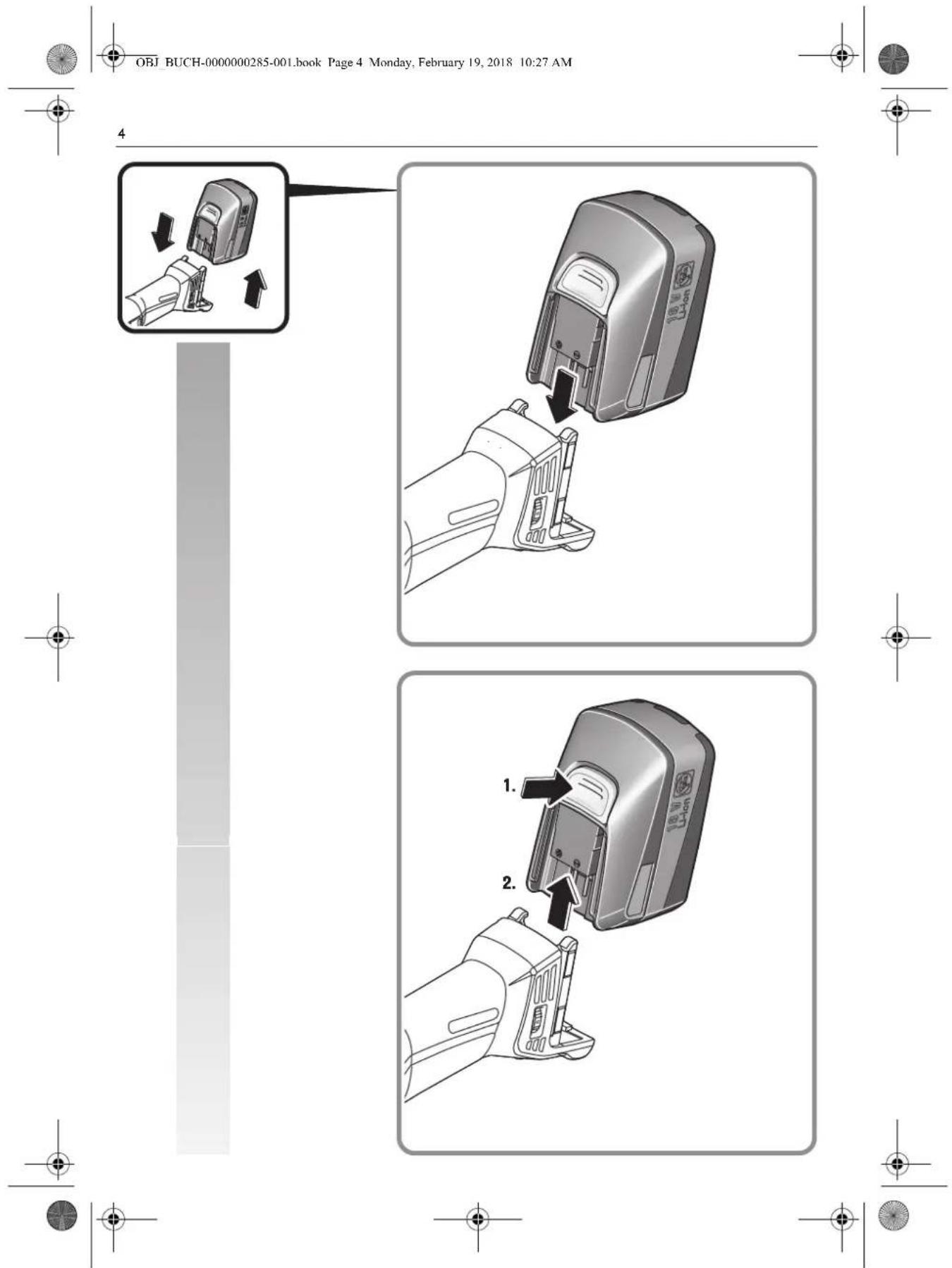

Umgang mit dem Akku.

Betreiben und laden Sie den Akku nur im Akku-Betriebs-temperaturbereich von 0^ - 45^ (32^ - 113^) . Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Betriebstempertaturbereich sein.

LED-Anzeige	Bedeutung Aktion
1-4 grüne LED	prozentualer Ladezustand	Betrieb
rotes Dauerlicht	Akku ist fast leer	Akku aufladen
rotes Blinklicht	Akku ist nicht betriebsbereit	Akku in Akku-Betriebs-temperaturbereich brin-gen, danach aufladen

Der echte prozentuale Ladezustand des Akkus wird nur bei gestopptem Motor des Elektrowerkzeugs angezeigt. Bei einer bevorstehenden Akku-Tiefentladung stoppt die Elektronik automatisch den Motor.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfahiger Staub Im Innern des Elektrowerkzeugs absetzen. Blasen Sie haufig den Innenaum des Elektronerkzeugs durch die Luftungsschlitze mit trockener und ölfreier Drucklu aus.

Bei Bearbeitung gipshaltiger Materialien kann sich Staub im Innern des Elektrowerkzeugs und am Schaltelement absetzen und in Verbindung mit Luftfeuchtigkeit aushäten. Das kann zu Beeinträchtigungen am Schaltmechanismus führen. Blasen Sie früig den Innena rum des Elektrowerkzeugs durch die Lüftungsöffnungen und das Schaltelement mit trockener und ölfreier Druckluft aus.

Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorigerichtete Anschlussleitung ersetzt werden, die über den FEIN-Kundendienst erhältlich ist.

Die aktuelle Ersatzteilliste diesen Elektrowerkzeuge finden Sie im Internet unter www.fein.com.

Folgende Teile konnen Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge, Spannzange

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantierklarung.

Im Lieferumfang Its Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschrieben oder abgebildeten Zubehörns enthalten sein.

Konformitätserklarung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass diese Produkt den auf der letztzen Seite dieser Betriebsanleitung angegebenen einschädigten Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. Fein GmbH, C-D1 JA, D-73529 Schwabisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen.

Bei nicht vollständig entladen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestreifen isolieren.

Zubehöraauswahl (siehe Seite 7).

Verwenden Sie nur original FEIN-Zubehör. Das Zubehör muss für den Elektrowerkzeug-Typ bestimmt sein.

A Spannzange

Technische documentation bij: C. & E. Fein GmbH, C-D1_A, D-73529 Schwabisch Gmünd

則之如云，亦云云。云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 0

a

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
