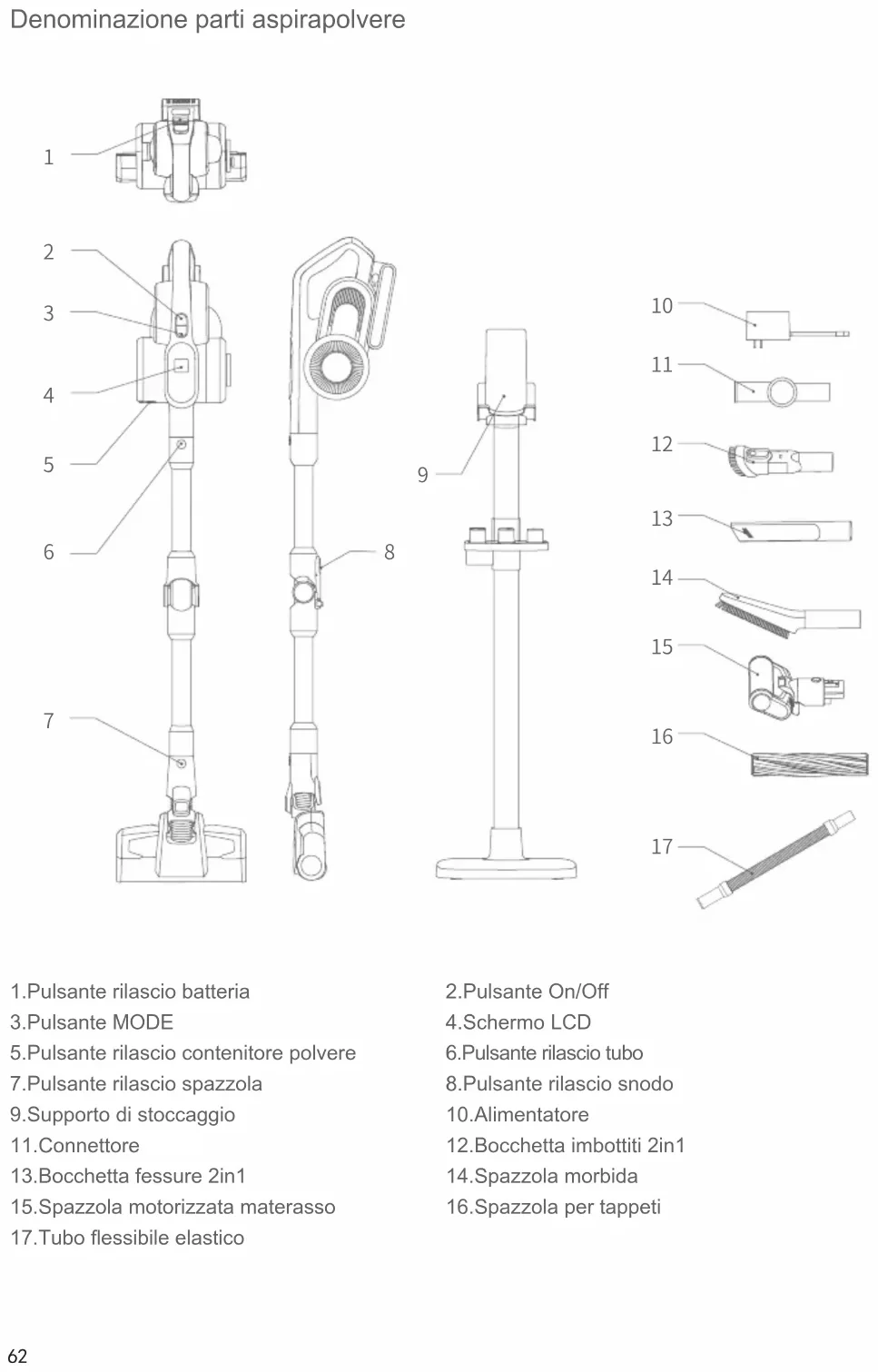

MANUALE UTENTE H10 Pro JIMMY

1.Porta carica 3.Manicotto di tubo metallico 5.Tubo metallico inferiore 7.Viti*8 2.Tubo metallico superiore 4.Porta accessori 6.Base supporto

Denominazione parti supporto Assemblaggio del supporto 1.Appoggiare la base del supporto sul pavimento, inserire il tubo metallico inferiore all’interno della base e ssare con 2 viti, come nell’immagine. 2.Inserire il porta accessori sull’estremità del tubo metallico inferiore, quindi ssare il tubo metallico superiore, dalla parte del manicotto, utilizzando 4 viti, come nell’immagine. 3.Fissare il porta carica al tubo metallico superiore con le 2 viti restanti, come nell’immagine.64 Nome Aspirapolvere portatile Spazzola motorizzata principale Tubo metallico essibile Battery pack Bocchetta fessure 2in1 Quantità 1 1 1 1 1 Nome Spazzola morbida Connettore Bocchetta imbottiti 2in1 Tubo essibile elastico Spazzola per tappeti Quantità 1 1 1 1 1 Nome Spazzola motorizzata per materasso Adattatore Porta carica Tubo metallico superiore Porta accessori Quantità 1 1 1 1 1 Nome Tubo metallico inferiore Base del supporto Viti Manuale d’uso Quantità 1 1 8 1 Lista imballaggio Installazione dell’aspirapolvere Assemblaggio e disassemblaggio della spazzola motorizzata principale con il tubo metallico essibile Prendere la spazzola motorizzata principale con la mano sinistra, usare la mano destra per inserire il tubo metallico verticalmente sulla spazzola, allineare e premere nché non si sente il “click”. Attenzione: tenere l’impugnatura e la spazzola motorizzata nella stessa direzione, in modo da essere allineati con la presa. Durante l’imballaggio, la conservazione o la pulizia, se la spazzola motorizzata principale necessita di essere rimossa, tenere la spazzola, premere il pulsante di rilascio della spazzola e tirare il tubo di metallo nella direzione mostrata dalla freccia nell'immagine, quindi estrarre la spazzola motorizzata principale. Installazione della batteria con l’aspirapolvere portatile Prendere la batteria, allineare con la fessura di guida sul corpo dell’aspirapolvere portatile, inserire la batteria nella direzione della freccia come nell'immagine; quindi tirare la batteria dopo l'installazione per assicurarsi che non si allenti. Attenzione: quando l’aspirapolvere rimane fermo per molto tempo, si prega di rimuovere la batteria, imballare l’aspirapolvere e conservalo in un luogo fresco e asciutto; evitare la luce diretta del sole o ambienti umidi.

Installazione della spazzola motorizzata principale e del tubo metallico essibile con l’aspirapolvere portatile Innanzitutto, installare la spazzola motorizzata ed il tubo metallico essibile seguendo la metodologia sopra descritta. Dopodiché, come evidenziato dalla freccia, allineare il tubo metallico essibile all’aspirapolvere portatile e spingere il tubo metallico verso l'alto nché non si sente un "click". Installazione degli accessori Per comodità di utilizzo, questo prodotto è equipaggiato di alcuni accessori per la parte portatile dell’aspirapolvere. Quando si utilizza solamente la parte portatile dell’aspirapolvere è possibile connettere direttamente gli accessori in base alle necessità oppure collegare gli accessori tramite il tubo essibile.

H10 Pro Spazzola motorizzata per materasso Bocchetta imbottiti 2in1 Bocchetta fessure 2in1 Spazzola morbida Tubo 󽗊essibile elastico Connettore Spazzola per tappeti Modello Nome66 Lista combinazioni degli accessori

Utilizzo dell’aspirapolvere l’aspirapolvere Attenzione: 1.Quando si utilizza l’apparecchio per la prima volta, la carica della batteria non è piena. É necessario ricaricare l’aspirapolvere prima dell’utilizzo. Se il cavo di alimentazione è danneggiato, per evitare pericoli, esso può essere riparato o sostituito esclusivamente dal centro assistenza del produttore. L’apparecchio può essere ricaricato in 2 modi: 1.Ricaricare la batteria separatamente: collegare un’estremità dell’alimentatore alla porta di ricarica della batteria e l’altra estremità alla presa elettrica. In questo modo, quando la carica è in corso, l'indicatore sul lato della batteria sarà rosso e diventerà verde quando la carica è completa.67 Pulsante On/Off Pulsante MODE Schermo LCD

2.Ricaricare la batteria con l’aspirapolvere: collegare un’estremità dell’alimentatore alla porta di ricarica della batteria e l’altra estremità alla presa di corrente. Lo schermo LCD mostrerà la percentuale di ricarica della batteria. Quando la carica è completa, indicherà la percentuale del 100%. Attenzione: 1.quando la carica della batteria è inferiore a ≤20% verrà emesso un promemoria vocale. Se l’aspirapolvere si trova in modalità MAX quando la carica è bassa, l’aspirazione passerà automaticamente in modalità ECO. 2.Se l’aspirapolvere rimane inattivo per lunghi periodi, ricaricare la batteria ogni 3 mesi per prevenire guasti alla stessa. Utilizzo dell’aspirapolvere portatile e funzioni dello schermo LCD Estrarre l’aspirapolvere dal supporto, premere il pulsante On/Off per accendere o spegnere l’aspirapolvere. Il pulsante MODE regola la modalità di funzionamento. Quando l’apparecchio è acceso, aspira in modalità Auto, premere il pulsante MODE per passare alla sequenza di modalità Turbo- Max - Eco-Auto. Durante il cambio di aspirazione, la modalità in uso verrà mostrata sullo schermo LCD e verrà emesso un segnale vocale. Nella parte centrale dello schermo LCD viene indicata l’autonomia residua nella modalità in uso. Quando la modalità viene cambiata, l’autonomia residua si aggiorna di conseguenza. Quando l’apparecchio lavora in modalità Max e la potenza della batteria scende al di sotto del 20%, per aumentare la durata, l’aspirapolvere cambierà automaticamente modalità di aspirazione da Max ad Eco. Dopo che la batteria è stata ricaricata, sarà possibile riprendere l’utilizzo in modalità Max . Quando l’apparecchio aspira in modalità Auto , adatterà la potenza di aspirazione in base allo sporco presente ed alla supercie aspirata, in modo da garantire una pulizia efciente. In modalità Auto , lo schermo LCD mostrerà Auto indipendentemente dalla potenza elevata.

Spazzola a rullo Spazzola per tappeti Pulsante di piegatura

L’apparecchio è equipaggiato di sensori che rilevano la quantità di polvere presente. Sulla parte inferiore dello schermo LCD ci sono 4 cerchi luminosi che indicano la quantità di polvere di 4 tipi di particelle dal diametro rispettivamente di 10μm-60μm/60μm- 180μm/180-500μm/>500μm. I cerchi luminosi hanno 4 colori diversi in base al diametro delle particelle: rosso, giallo, blu e verde. Man mano che la quantità di polvere diminuisce, il cerchio si rimepirà più o meno di conseguenza. Il grado di pulizia della supercie può quindi essere monitorato direttamente dallo schermo LCD. Il colore riempie gradualmente il cerchio man mano che la concentrazione di polvere aumenta Utilizzo del tubo metallico essibile Il tubo essibile ha 2 modalità d’uso: verticale e piegato. La modalità verticale è equivalente ad un normale tubo metallico. La modalità piegata può essere utilizzata per pulire sotto ai mobili, come divani, tavoli o letti. Quando si ha bisogno di piegare il tubo metallico, premere il pulsante di rilascio così potrà raggiungere un angolo di piegatura di 0-90°. Utilizzo della spazzola motorizzata principale La spazzola motorizzata principale può essere utilizzata per pulire tutti i tipi di pavimento, come pavimento duro, piastrelle, moquette, ecc. L’aspirapolvere è dotato di una spazzola per tappeti extra da poter sostituire per la pulizia di tappeti e superci simili. Attenzione: durante il funzionamento della spazzola motorizzata, qualora la spazzola dovesse erroneamente aspirare materiale voluminoso o dovesse avere bre attorcigliate, o nel caso in cui un bambino abbia inserito una mano o un gioco nella spazzola, che hanno causato un arresto anomalo nella rotazione del rullo, la spazzola motorizzata si spegnerà, per proteggere la sicurezza personale e il motore della spazzola. Rosso Giallo Blu Verde69 Utilizzo degli accessori Bocchetta per fessure 2in1: adatta per la pulizia di fessure, porte, inssi e altre superci strette. Bocchetta per imbottiti 2in1: adatta per la pulizia di armadi, davanzali, divani e tavoli. Spazzola morbida: adatta per pulire facilmente mobili delicati, come librerie in legno, mobili artigianali, ecc. Tubo essibile snodabile: adatto alla connessione con gli altri accessori per la pulizia di aree difcili da raggiungere. Spazzola motorizzata per materassi: adatta per divani e materassi. Il rullo della spazzola batte e quindi rimuove gli acari della polvere e gli allergeni da divani e letti, anche in profondità. Connettore: può essere collegato agli altri accessori e piegato in diverse angolazioni per aspirare la polvere sopra i mobili alti. Pulizia e sostituzione degli accessori Attenzione: 1.Il filtro HEPA è in vendita presso i distributori locali. 2.È raccomandabile pulire il contenitore della polvere dopo ogni utilizzo; quando il contenitore è pieno o il filtro HEPA è ostruito, è necessario pulirli e all’occorrenza sostituire il filtro. La spazzola motorizzata, dopo un utilizzo prolungato, potrebbe rimanere ostruita dai capelli. É necessario pulirla tempestivamente per mantenere l’aspirazione più efficiente. Pulizia del contenitore della polvere e dei filtri 1.Premere il coperchio inferiore del contenitore della polvere per aprire il coperchio e svuotarlo. Fig

2.Gettare la polvere nel cestino.Fig

3.Tenere il coperchio del contenitore della polvere e ruotarlo in senso antiorario, rimuovere il gruppo del ciclone dal contenitore della polvere per pulirlo.Fig

4.Ruotare il ciclone in senso antiorario, disinstallare il ciclone per pulirlo.Fig

5.Tenere il coperchio superiore e ruotarlo in senso antiorario, rimuovere il ltro HEPA e ruotarlo per estrarre il ltro HEPA per pulirlo.Fig

6.Se il ltro HEPA necessita di essere lavato, rimuoverlo dal coperchio superiore ruotandolo in senso orario. Il ltro HEPA deve essere completamente asciutto prima dell’utilizzo.Fig

7. Dopo la pulizia, reinstallare le parti nella

sequenza inversa rispetto all’installazione. Pulizia o sostituzione della spazzola a rullo 1.Spostare il gancio di rilascio della spazzola a rullo verso la direzione indicata dalla freccia per rimuovere la cover. 2.Rimuovere un lato della spazzola a rullo ed estrarla dall’ugello per la pulizia.

3. Dopo la pulizia o la sostituzione della

spazzola a rullo, reinstallarla all’interno della spazzola seguendo la procedura inversa rispetto alla rimozione. Conservazione dell’aspirapolvere Rimozione della batteria Premere il pulsante di rilascio della batteria, estrarre la batteria all’indietro e riporla in una busta di plastica, quindi conservarla in un luogo asciutto. Conservazione dell’aspirapolvere Quando l’aspirapolvere è fermo per un lungo periodo, rimuovere la batteria, imballare l’apparecchio e conservalo in un luogo fresco e asciutto, non riporlo a diretto contatto con i raggi solari o in ambienti umidi. Gancio di rilascio della spazzola a rullo Pulsante di rilascio della batteria

Note di sicurezza Questo aspirapolvere è stato progettato per uso domestico. Non utilizzare per scopi commerciali o altro. Si prega di leggere questo manuale d’uso con attenzione prima dell’utilizzo e di conservarlo per riferimenti futuri. Non tenere l’aspirapolvere vicino a fonti di calore o impianti ad alta temperatura. Non utilizzare o conservare l’apparecchio in condizioni estreme, per esempio a temperature estreme. Si raccomanda l’utilizzo all’interno, ad una temperatura tra i 5 °C e i 40 °C. Conservare l’aspirapolvere in luoghi asciutti ed evitare la luce diretta del sole. Eseguire una ricarica completa della batteria prima del primo utilizzo o dopo un periodo di fermo. Prima dell’utilizzo, assicurarsi che la spazzola rotante sia installata correttamente, altrimenti potrebbe causare il blocco della ventola e bruciare il motore. Si prega di non utilizzare l’aspirapolvere per aspirare detersivo, olio, schegge di vetro, aghi, cenere di sigaretta, polvere bagnata, acqua, ammiferi, ecc. Si prega di non utilizzare l’aspirapolvere per aspirare particelle piccole, come cemento, gesso in polvere, muro, oppure oggetti di grandi dimensioni, come palle di carta, altrimenti potrebbero causare malfunzionamenti come blocco e bruciatura del motore. Evitare di bloccare la bocchetta di ingresso dell’aria o la spazzola rotante, potrebbe causare guasti al motore. Non mettere le mani o i piedi nell’ingresso della spazzola per evitare infortuni. Non versare e spruzzare acqua o altri liquidi sull’apparecchio per prevenire cortocircuiti ed il danneggiamento dello stesso. Se la spazzola non funziona, vericare che sia libera da capelli o altre bre lunghe e pulirla tempestivamente. Quando non si utilizza l’apparecchio per un lungo periodo, assicurarsi che la batteria sia stata caricata completamente e ricaricarla ogni 3 mesi. Scollegare il caricabatteria per pulire o riparare l’apparecchio. Sostenere il caricatore quando si collega o scollega, senza tirare il cavo. Utilizzare un panno asciutto per pulire l’aspirapolvere. Non utilizzare liquidi come benzina, alcool, diluenti per smalto, ecc., che potrebbero causare crepe o lo sbiadimento dei colori.72 Risoluzione dei problemi Si prega di vericare i seguenti problemi prima di spedire i prodotti verso i centri assistenza designati. Se l’apparecchio non funziona dopo una ricarica completa, deve essere controllato e riparato presso un centro assistenza; si prega di non smontare la macchina da soli. L’apparecchio contiene batterie. Devono essere smaltite e riciclate in modo sicuro. In presenza di danni al cavo di alimentazione rivolgersi al centro assistenza del produttore. Questo aspirapolvere può essere utilizzato da bambini di età superiore agli 8 anni e persone con disabilità sotto supervisione oppure previa raccomandazione su utilizzo sicuro e rischi. Utilizzare solo con l’alimentatore in dotazione con l’aspirapolvere. Problema Possibili cause Soluzioni Il motore non si avvia La batteria non ha potenza Ricarica l’aspirapolvere Il tubo metallico, la spazzola, la batteria o l’aspirapolvere portatile non sono installati correttamente. Vericare che tutti gli accessori siano ssati correttamente all’aspirapolvere portatile L’aspirazione è ridotta Contenitore della polvere pieno Pulire il contenitore della polvere Filtro ostruito Pulire o sostituire il ltro HEPA Passaggio dell’aria bloccato o spazzola a rullo bloccata Pulire la spazzola motorizzata e a rullo Riduzione di autonomia L’apparecchio non è completamente carico Segui le istruzioni presenti sul manuale per ricaricare completamente la batteria Batteria vecchia Acquistare una nuova batteria presso un distributore locale I cerchi di rilevamento polvere sullo schermo LCD sono sempre rossi Il sensore di rilevamento della polvere è sporco Rimuovere la polvere dal sensore che si trova nella presa di aspirazione dell'aspirapolvere portatile73 Raccomandazioni 1.Quando il passaggio dell’aria è ostruito o il contenitore della polvere è pieno, sullo schermo LCD apparirà un avviso relativo alla pulizia del contenitore e del filtro,come nelle immagini sottostanti.Inoltre è previsto un promemoria vocale.In queste condizioni, se il prodotto sta aspirando in modalità Max , passera automaticamente in modalità Eco finché l’ostruzione non sarà pulita. 2.Quando è necessario pulire la spazzola, sullo schermo LCD apparirà un avviso di pulizia della spazzola a rullo e della via d’aria. Inoltre è previsto un promemoria vocale.Continuare l’utilizzo in queste condizioni comporterà il blocco della spazzola. Il funzionamento si ripristina una volta pulita la parte. 3.Se i cerchi di rilevamento della quantità di polvere presente sono sempre rossi, il sensore dello sporco potrebbe essere coperto da polvere; si prega di ripulire il sensore di rilevamento dalla polvere, il quale si trova nella presa di aspirazione dell'aspirapolvere portatile. 4.l’intervento del centro assistenza, apparirà sullo schermo LCD un avviso con un codice di errore da F1 a F8. Si prega di contattare il centro assistenza locale e fornire il codice di errore.

2pz sensore polvere74 I guasti F1-F8 corrispondono a quanto segue: Attenzione: qualora si verificassero altri guasti, che richiedono l’intervento di un professionista, al fine di prevenire pericoli, l’apparecchio dovrà essere riparato o sostituito presso il produttore, o i centri assistenza autorizzati. Speciche tecniche Code Defect Solutions

La striscia di nichel della batteria è rotta Riparazione o sostituzione della batteria F2 Caricabatterie difettoso Sostituzione caricabatterie F3 Corto circuito al motore Sostituzione motore F4 Celle della batteria difettose Sostituzione o riparazione della batteria

Protezione primaria da sovracorrente del motore Sostituzione motore

Protezione secondaria da sovracorrente del motore Sostituzione motore

PCB difettoso o cavo PCB allentato Sostituzione PCB o cavo PCB

Scheda di protezione della batteria difettosa Sostituzione o riparazione batteria Modello H10 Pro Tensione nominale 28.8V Potenza nominale 650W Tensione in ingresso dell'adattatore 100-240V ~ 50-60 Hz 0.8A Tensione in uscita dell'adattatore 34.2V 0.6A Modello spazzola elettrica T-EB110VA Potenza nominale spazzola elettrica 50W Capacità della batteria 3000mAh Tempo di ricarica 4-5h75 Disposizione La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso dell'ambiente.Non smaltire l’aspirapolvere e le sue parti assieme ai riuti domestici! Produttore Kingclean Electric Co., Ltd Indirizzo No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009, China Informazioni sul produttore Schema elettrico Scheda adattatoreScheda di protezione della batteria al litioComponentiScheda trasmissione infrarossiGruppo di visualizzazioneMotore principaleMotore spazzola motorizzataScheda ricezione infrarossiBatterial al litioAltoparlanteAdattatore

M76 Solo per Paesi EC: In accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non più utilizzabili, e secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati, devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente. Pacchi batteria/Batterie: Le batterie integrate possono essere rimosse per lo smaltimento solo da personale qualicato. L'apertura del guscio dell'alloggiamento può danneggiare o distruggere la macchina. Non smaltire le batterie/pacchi batteria nei riuti domestici, nel fuoco o nell'acqua. Se possibile, i pacchi batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti nel rispetto dell'ambiente. Con riserva di modiche senza preavviso. Informazioni sulla garanzia Questo prodotto gode di due anni di garanzia dalla data di acquisto. Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio, le attività di pulizia non consone, l’utilizzo improprio o i danni causati da parte dell'acquirente o di terzi, danni imputabili a circostanze esterne.77 Nombre de las piezas 1.Botón de liberación de la batería 3.Botón de modo 5.Botón de liberación del fondo del bote de polvo 7.Botón de liberación del cabezal de tierra 9.Soporte de almacenamiento 11.Conector 13.herramienta para hendiduras 15.cepillo eléctrico para eliminar los ácaros 17.Manguera estirada 2.Interruptor de encendido/apagado 4.Pantalla LCD 6.Botón de liberación del tubo de metal 8.Botón de liberación del plegado del tubo metálico 10.Adaptador 12.Herramienta para tapicería 14.cepillo suave 16..Rodillo cepillo para alfombras
