BEDIENUNGSANLEITUNG H10 Pro JIMMY

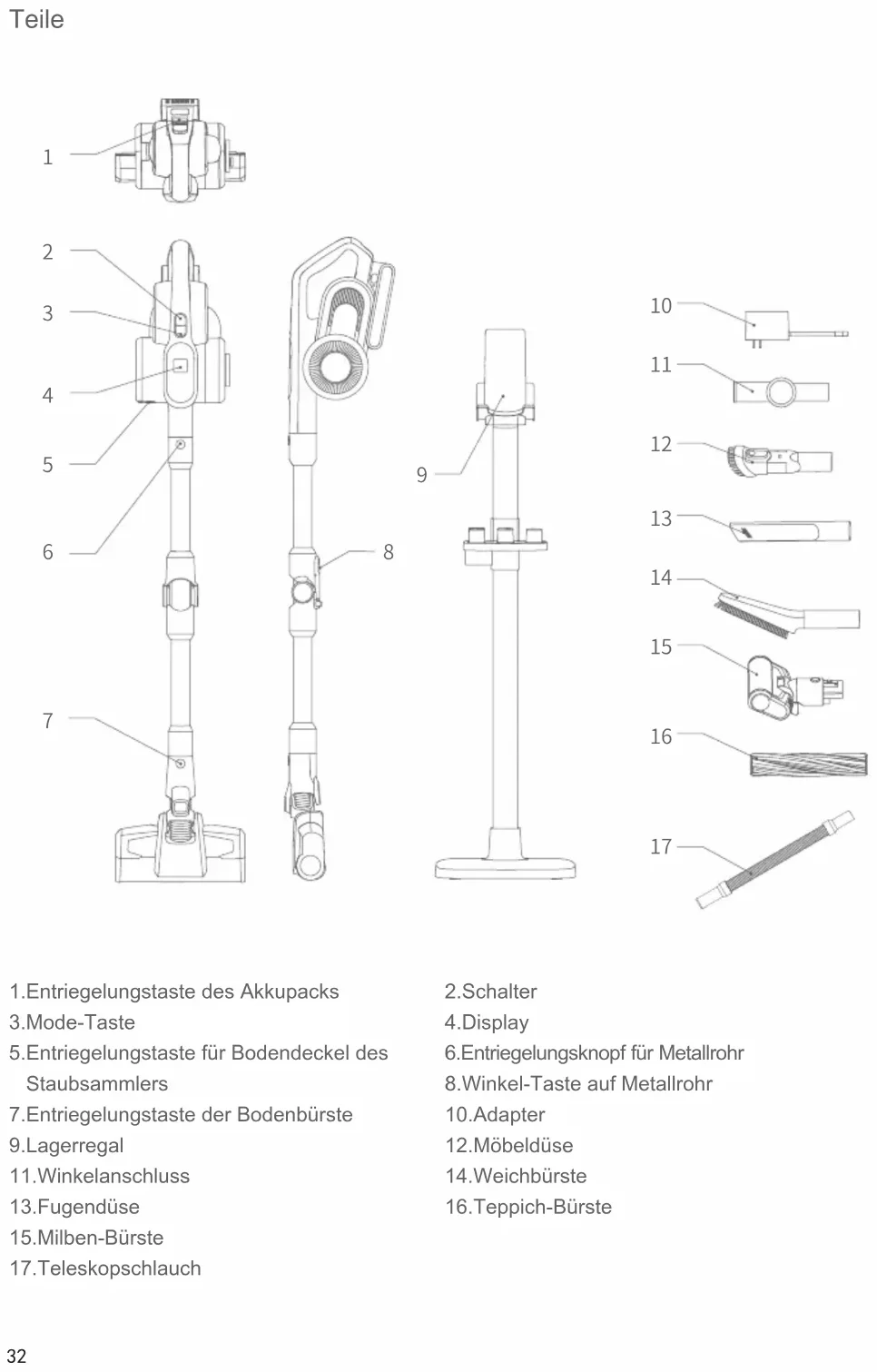

1.Frontabdeckung-Baugruppe 3.Oben-Büchse Aluminiumrohr 5.Aluminiumrohr Unten 7.Schraube*8 2.Aluminiumrohr Oben 4.Zubehörfach 6.Sockel-Baugruppe

Teile des Lagerregals Montage des Lagerregals 1.Setzen Sie den Sockel auf den Boden, führen Sie das Aluminiumrohr Unten in den Sockel ein und befestigen Sie die 2 Schrauben. 2.Setzen Sie die Zubehörfach auf das obere Ende des Aluminiumrohrs Unten auf und setzen dann die Oben-Büchse Aluminiumrohr in das Zubehörfach ein und befestigen mit 4 Schrauben wie gezeigt. 3.Stecken Sie die Frontabdeckung-Baugruppe des Aufhängers in das Aluminiumrohr Oben und befestigen mit 2 Schrauben wie gezeigt.34 Bezeichnung Handstaubsauger Bodenbürste Faltbares Aluminiumroh Akkupack Fugendüse Anzahl 1 1 1 1 1 Bezeichnung Weichbürste Winkelanschluss Möbeldüse Teleskopschlauch Teppich- Walzenbürste Anzahl 1 1 1 1 1 Bezeichnung Milben-Bürste Adapter Frontabdeckung- Baugruppe Baugruppe Aluminiumrohr Oben Zubehörfach Anzahl 1 1 1 1 1 Bezeichnung Aluminiumrohr Unten Sockel- Baugruppe Schraube Gebrauchsanleitung Anzahl 1 1 8 1 Verpackungsliste Die ganze Maschine montieren Bodenbürste und Aluminiumrohr montieren und demontieren Halten Sie beim Anschließen die Bodenbürste mit der linken Hand gemäß der in der Abbildung gezeigten Richtung, stecken Sie das Metallrohr mit der rechten Hand in den Bodenbürstenanschluss, richten Sie mit dem leitenden Stifte aus und drücken Sie das Metallrohr fest nach unten, bis Sie ein „Klick“ hören. Achtung: Beim Zusammenbau sollte der Griff in die gleiche Richtung wie die Bodenbürste ausgerichtet sein und das leitende Stift und Buchse aufeinander ausgerichtet sein. Drücken und halten Sie die Entriegelungstaste der Bodenbürste und ziehen das faltbare Aluminiumrohr mit der rechten Hand in die in der Abbildung gezeigte Richtung, um zur Aufbewahrung oder Reinigung des Staubsaugers zu demontieren. Akkupack und Handstaubsauger zusammensetzen Nehmen den Akkupack und richten auf die Führung des Handstaubsaugers aus und setzen den Akkupack in die Pfeilrichtung ein. Ziehen Sie den Akkupack nach dem Einrasten ab. Es sollte fest und nicht los sein.

Achtung: Beim längeren Nichtgebrauch des Staubsaugers muss der Akku abgenommen werden und die Maschine muss gut verpackt und an einem kühlen und trocknen Ort aufbewahren werden. Vermeiden Sie die Umgebung mit Sonneneinstrahlung und hoher Feuchtigkeit. Bodenbürste-Metallrohr- Baugruppe und Handstaubsauger zusammensetzen Montieren Sie zuerst die Bodenbürste und das Metallrohr gemäß der Anweisung. Richten Sie dann das leitende Stift des Metallrohrs mit der Kupplung des Handstaubsaugers aus, wie den Pfeil in der Abbildung gezeigt. Drücken Sie das Metallrohr fest nach oben, bis Sie ein „Klick“ hören. Zubehör zusammensetzen Dieses Produkt enthält Zubehörteile, um einen Handstaubsauger zusammenzusetzen. Wenn Sie Handstaubsauger verwenden, können Sie die Zubehörteile je nach Bedarf zusammensetzen oder über einen Teleskopschlauch anschließen.When you use the handheld vacuum cleaner alone, you can directly connect the accessories according to your needs or connect the accessories through the stretch hose.

H10 Pro Bezeichnung Milben-Bürste Möbeldüse Weichbürste Teleskopschlauch Winkelanschluss Teppich-Walzenbürste Typ Bezeichnung36 Verbindungen der Zubehörteile

Gebrauch des Staubsaugers Auaden Attention: Hinweis:

1. Bei der Erstgebrauch ist der Akku des Staubsaugers nicht voll und soll aufgeladen werden.

2. Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die

ähnlichen Abteilungen das beschädigte Kabel ersetzen. Dieses Produkt verfügt über 2 Lademethoden:

1. Akkupack separat auaden: Stecken Sie den

Adapterstecker in das Wechselstromnetz und stecken das andere Ende in den Akkupack-Anschluss zum direkten Auaden. Zu diesem Zeitpunkt leuchtet die Anzeige an der Seite des Akkupacks rot und die Anzeige wird beim Vollladen grün.37 Schalter Mode-Taste Display

2. Gesamte Maschine auaden: Stecken Sie den

Adapterstecker in das Wechselstromnetz ein und stecken das andere Ende des Adapters in die Akkupack-Schnittstelle ein, wenn der Akkupack auf dem Staubsauger angebracht ist. Zu diesem Zeitpunkt zeigt das Display der Maschine den Prozentsatz der Ladeleistung und zeigt 100 %, wenn es vollständig aufgeladen ist, wie angezeigt in der Abbildung. Attention: Hinweis: 1.Wenn die Akkuleistung ≤ 20 % ist, signalisiert die Maschine eine Sprachanweisung. Die Maschine schaltet automatisch auf den Eco um, wenn es sich zu diesem Zeitpunkt in Max bendet. Wenn der Akku beim Gebrauch leer ist, werden das Display und die Sprachanweisung signalisieren und die Maschine schaltet aus

2.Beim längeren Nichtgebrauch muss der Staubsauger alle 3 Monate aufgeladen werden, um eine Beschädigung des Akkus zu vermeiden. Gebrauch und Anzeige Nachdem Sie den Staubsauger aus dem Lagerregal genommen haben, drücken Sie die Schaltertaste, um den Staubsauge ein- und auszuschalten, drücken die Modustaste, um den Modus umzuschalten. Beim Einschalten bendet die Maschine im Modus Auto. Drücken Sie die Modustaste und die Maschine schaltet in der Reihenfolge Turbo-Max -Eco-Auto hin und her um. Das Display zeigt den entsprechenden Modus und die Sprachanweisung signalisiert bei der Umschaltung. Auf dem LCD-Display zeigt die verbleibende Nutzungszeit des Produkts im aktuellen Arbeitsmodus in der Mitte. Wenn der Modus umgeschaltet wird, ändert sich die verbleibende Nutzungszeit entsprechend. Wenn das Produkt im Modus Max betriebt und der Akkustand bei 20 % bleibt, schaltet das Gerät automatisch von „Max“ auf „Eco“ um, um die Nutzungsdauer zu verlängern. Zu diesem Zeitpunkt kann es normal verwendet werden, wenn der Akku auf einen hohen Stand von mehr als 20 % aufgeladen ist. Im Modus Auto ändert sich die Maschine die Leistungsstufe automatisch nach der erfassten Staubkonzentration und dem Bodentyp, um eine efzientere Reinigung zu erreichen. Im Modus Auto zeigt das Display unabhängig von der Leistungsstufe Auto an.

Mutifunktions- rollenbürste Teppichrollenbürste

Das Produkt ist mit einem Sensor für Staubkonzentration ausgestattet. Am unteren Rand des Displays benden sich vier kreisförmige Zeichen, um die Dichte von vier Arten von Partikeln mit einem Partikeldurchmesser von etwa 10 μm-60 μm/60 μm-180 μm/180-500 μm und >500 μm zu zeigen. Die Staubkonzentration wird von hoch bis niedrig jeweils durch rot, gelb, hellblau, dunkelblau gezeigt. Man kann durch das Display visuell erkennen, ob die Reinigungsäche sauber ist. Farbe füllt Kreise, wenn der Staubgehalt zunimmt Gebrauch des Faltbaren Aluminiumrohrs Das faltbare Aluminiumrohr hat zwei Modi: vertikal und gebogen. Im vertikalen Zustand entspricht es einem gewöhnlichen Metallrohr; Im gebogenen Zustand kann es zum Reinigen unter dem Sofa, Tisch oder Bett usw. verwendet werden. Es kann einen Winkel von 0-90 Grad gebogen werden. Gebrauch der Bodenbürste Die Bodenbürste eignet sich zur Reinigung von Hartböden, Bodenfliesen, Teppichen und anderen Oberflächen. Das Produkt ist mit einer zusätzlichen Teppich-Walzenbürste zur Tiefenreinigung ausgestattet. Es kann je nach Bedarf ausgetauscht werden. Hinweis:Wenn beim Betrieb der Walzenbürste zu viele Fremdstoffe aufgesaugt oder zu viele Fasern verwickelt sind, oder sogar ein Kind versehentlich seine Hand in den Walzenbürstenraum steckt, setzt die Walzenbürste zum Schutz selbstständig still. Es ist eine allgemeine Sicherheitsfunktion, um die sächliche und persönliche Beschädigung zu vermeiden. Gebrauch der Zubehörteile Fugendüse: geeignet zum Reinigen von Schlitzen, toten Ecken von Türen und Fenstern und anderen kleinen Spalten. Rot Gelb Blau Grün39 Möbeldüse: geeignet zum Reinigen von Schränken, Fensterbänken, Sofas und Staub auf verschiedenen Arbeitsplatten. Weichbürste: geeignet zur Reinigung von Möbeln, die vor kratzenden Materialien geschützt werden sollten, wie Bücherregale und Kunsthandwerk. Teleskopschlauch: geeignet zum Anschließen von anderem Zubehör, um an schwer zugänglichen Stellen zu reinigen. Milben-Bürste: Es ist speziell für Sofas und Matratzen konzipiert. Durch die Vibration der Walzenbürste werden die in den tiefen Schichten der Bettwäsche oder des Sofas versteckten Milben und Bakterien ausgesaugt. Winkelanschluss: Es kann mit anderen Zubehörteilen verbunden und in verschiedenen Winkeln gebogen werden, um Staub von Schrankoberseiten oder hohen Stellen im Haus aufzusaugen. Teile reinigen und ersetzen Hinweis: 1.Der Lufteinlass-Filtermembran (Hepa-Filter) ist beim Händler des Staubsaugers erhältlich. 2.Es ist empfohlen, den Staubsammler rechtzeitig nach jedem Gebrauch zu reinigen; Zu vielen Staub wird der Hepa-Filter verstopft und muss gereinigt oder bei Bedarf ersetzt werden. 3.Nach längerem Gebrauch verwickelt sich Flocken wie Haare auf der Walzenbürste. Es muss rechtzeitig gereinigt werden, damit der Staubsauger effektiver arbeiten kann. Staubsammler und Filtersystem reinigen 1.Drücken Sie die Entriegelungstaste für Bodendeckel des Staubsammlers und der Bodendeckel des Staubsammlers öffnet sich automatisch, wie in Abbildung

gezeigt. 2.Schütten Sie den Staub in den Mülleimer, wenn der Bodendeckel des Staubsammlers geöffnet ist, wie in Abbildung

gezeigt. 3.Halten Sie den Oberdeckel des Staubsammlers von Hand und drehen gegen den Uhrzeigersinn und ziehen nach oben, um die Zyklon-Baugruppe von der Staubsammler- Baugruppe zu trennen, wie in Abbildung

gezeigt. Dann kann die Zyklon-Baugruppe gereinigt werden.

4.Drehen Sie die Abdeckungsbaugruppe im Zyklon gegen den Uhrzeigersinn, um die Zyklon-Abdeckung zur Reinigung abzunehmen, wie in Abbildung

gezeigt. 5.Drehen Sie die Griffbaugruppe im Hepa- Filter gegen den Uhrzeigersinn. Sie können die Griffbaugruppe im Hepa-Filter aus der Oberdeckel-Baugruppe des Staubsammlers herausnehmen. Drehen Sie dann den Hepa- Filter-Griff gegen den Uhrzeigersinn und nehmen zur Reinigung ab, siehe Abbildung

6.Der Hepa-Filter darf nach dem Waschen mit Wasser und vollständigen Trocken wieder und weiter verwendet werden, siehe Abbildung

7.Setzen Sie das Gerät in umgekehrter Reihenfolge der Demontage zusammen. Walzenbürste reinigen oder ersetzen 1.Bewegen Sie den Entriegelungstaste der Walzenbürste mit dem Finger in Pfeilrichtung, um die Seitenabdeckung der Walzenbürste herauszunehmen. 2.Drehen Sie die Walzenbürste in Pfeilrichtung wie in der Abbildung gezeigt. Die Walzenbürste wird dann zur Reinigung von der Bodenbürste abgenommen. 3.Montieren Sie das Gerät nach Reinigung oder Ersetzen in umgekehrter Reihenfolge der Demontage. Staubsauger aufbewahren Akkupack abnehmen Drücken Sie die Entriegelungstaste des Akkupacks und ziehen Sie den Akkupack heraus. Legen Sie den Akkupack in eine Plastiktüte und bewahren an einem trocknen Ort auf. Die Maschine aufbewahren Beim längeren Nichtgebrauch des Staubsaugers muss der Akku abgenommen werden und die Maschine muss gut verpackt und an einem kühlen und trocknen Ort aufbewahren werden. Vermeiden Sie die Umgebung mit Sonneneinstrahlung und hoher Feuchtigkeit. Rollenbürsten- Entriegelungsknopf Entriegelungstaste des Akkupacks

Hinweise Der Staubsauger ist nur für den Haushalt Gebrauch, nicht für kommerzielle oder industrielle Zwecke. Lesen Sie bitte diese Gebrauchsanleitung vor der Verwendung dieses Gerätes sorgfältig durch und bewahren gut auf, um nachzulesen. Halten Sie den Staubsauger fern von dem Feuer oder dem Ort mit hoher Temperatur. Verwenden und bewahren Sie das Gerät nicht unter extrem widrigen Bedingungen auf, z. B. extreme Temperatur. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur unter 5 Grad oder über 40 Grad liegt. Lagern Sie das Gerät an einem kühlen und trockenen Ort und vermeiden Sie längere Sonneneinstrahlung. Laden Sie den Akku bitte voll auf, bevor Sie einen neuen Akku verwenden oder den Akku nach längerer Lagerung zum ersten Mal verwenden. Achten Sie vor der Verwendung des Staubsaugers darauf, die Walzenbürste der Bodenbürste einwandfrei zu montieren. Sonst kann es zum Abwürgen des Motors und zur Beschädigung des Motors führen kann. Verwenden Sie bitte den Staubsauger so nicht, Reinigungsmitteln, Kerosin, Glasschlacke, Nadeln, Zigarette-Aschen, feuchtem Staub, Abwässern, Streichhölzern usw. aufzusaugen. Verwenden Sie bitte den Staubsauger so nicht, die winzigen Partikeln wie Zement, Gipsmehl, Mauermehl oder großen Gegenständen wie Spielzeuge, Papierkugeln aufzusaugen. Sonst wird der Staubsauger blockiert und der Motor wird beschädigt. Achten Sie bitte bei der Verwendung des Staubsaugers darauf, die Saugdüse und die Walzenbürste nicht zu blockieren. Es kann zu einem Motorausfall führen. Bei der Verwendung des Staubsaugers dürfen die Gliedmaßen nicht in der Saugdüse der Bodenbürste gesteckt werden, weil es sonst leicht zu Verletzungen verursachen kann. Gießen oder spritzen Sie bitte kein Wasser oder andere Flüssigkeiten auf oder in die Maschine, um einen Kurzschluss und ein Durchbrennen der Maschine zu vermeiden. Wenn die Walzenbürste während des Gebrauchs nicht dreht, überprüfen Sie bitte sofort, ob sich Haare oder andere lange Fasern in der Walzenbürste verfangen haben, und reinigen rechtzeitig. Stellen Sie bitte sicher beim längeren Nichtgebrauch, dass der Akku vollständig aufgeladen ist und mindestens einmal alle drei Monate geladen und entladen wird. Wenn Ihr Staubsauger vollständig aufgeladen ist und gereinigt oder repariert werden muss, trennen Sie das Ladegerät bitte rechtzeitig vom Stromnetz. Dabei muss der Stecker des Ladegeräts beim Ein- und Ausstecken festgehalten und ziehen Sie nicht am Ladestromkabel.42 Verwenden Sie zur Reinigung des Staubsaugers bitte ein trockenes Tuch. Verwenden kein Benzin, Alkohol, Amylazetat usw.. Sonst wird das Gehäuse abspalten oder sich verfärben. Wenn die gesamte Maschine vollständig aufgeladen ist aber nicht funktionieren kann, müssen Sie an die dafür vorgesehene Wartungsstelle prüfen und reparieren. Zerlegen Sie die Maschine nicht eigenmächtig. Verbrauchte Maschine enthält Akkupack, der sicher zurückgewonnen werden sollten. Entsorgen Sie bitte nicht eigenmächtig. Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die ähnlichen Abteilungen das beschädigte Kabel ersetzen und reparieren. Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder intellektuellen Fähigkeiten oder Mangel an Erfahrung und Wissen müssen beim Gebrauch beaufsichtigt oder die sichere Behandlung und die damit verbundenen Gefahren unterwiesen werden, bevor sie dieses Produkt verwenden. Dieses Gerät darf nur mit dem originalen Netzteil verwendet werden. Störung beheben Bevor Sie mit Reparaturen der Reparaturabteilung verbinden, prüfen bitte zuerst. Störung Mögliche Ursache Lösung Motor funktioniert nicht einwandfrei Akku ist leer Staubsauger auaden Ob Metallrohr, Bodenbürste, Akkupack und Handstaubsauger richtig zusammengesetzt Prüfen Sie den Handstaubsauger, ob die Teile richtig zusammengebaut sind Saugkraft reduziert Staubsammler ist voll Entleeren Sie den Staub vom Staubsammler Filtermembran ist voll mit Staub Reinigen oder ersetzen die Filtermembran Die Einlaßleitung der Bodenbürste verstopft oder Walzenbürste ist blockiert Den aufgehängten Müll in der Walzenbürste aufräumen Unzureichende Nutzungsdauer nach dem Auaden Ladezeit ist unzureichend Laden Sie den Akku voll auf, wie im Abschnitt „Auaden“ beschrieben Akkualterung Akkupack können bei Händlern vor Ort erworben werden Die Staubkonzentration- Zeichen auf dem Display leuchtet immer rot Die Stauberfassungssonde ist durch Staub verdeckt Wischen Sie den Staub von der Stauberfassungssonde auf der Saugdüse ab43 Störungserinnerung 1.Wenn der Luftkanal verstopft oder der Staubsammler voll ist, zeigt das Display ein Zeichen zum Reinigen des Staubsammlers und des Hepa-Filters, wie unten gezeigt. Zugleich signalisiert die Sprachanweisung. Wenn das Produkt im Max zu diesem Zeitpunkt betrieb, schaltet die Maschine automatisch in den Modus Eco, bis die Blockierung beseitigt ist. 2.Wenn die Bodenbürste gereinigt werden muss, zeigt das Display eine Erinnerung an, die Walzenbürste und den Luftkanal zu reinigen, wie in der Abbildung unten gezeigt. Gleichzeitig signalisiert eine Sprachanweisung, dass der weitere Betrieb zum schützenden Ausfall führen wird. Die Maschine schaltet selbstständig aus. Nach der Reinigung betriebt es wieder. 3.Wenn die Maschine bei geringer Staubkonzentration oder ohne Staub eingeschaltet wird und das Zeichen für Staubkonzentration auf dem Display immer rot ist, ist es möglich, die Stauberfassungssonde mit Staub verdeckt zu sein. Wischen Sie den Staub an der Staubmesssonde oder am Sauganschluss des Handstaubsaugers rechtzeitig ab. 4.Wenn die elektrischen Teile defekt oder nicht einwandfrei sind und die Behandlung vom fachlichen Kundendienstpersonal benötigt ist, wird auf dem Display die Fehlererinnerung mit dem Code F1-F8 wie unten abgespielt. Wenden Sie sich bitte an das Kundendienstpersonal vor Ort und stellen Sie es zur Verfügung der Fehlercode.

2 x Stauberfassungssonden44 Störungen F1-F8 wie folgend: Hinweis: Bei einigen Störungen sind Spezialwerkzeuge erforderlich. Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die ähnlichen Abteilungen Teile ersetzen und reparieren. Technische Daten Code Störung Lösung

Nickel-Streif des Akkupacks bricht durch Akkupack ersetzen oder reparieren

Ladegerät funktioniert nicht einwandfrei Ladegerät ersetzen

Kurzschluss vom Motor des Staubsaugers Motor des Staubsaugers ersetzen

Akku funktioniert nicht einwandfrei einwandfrei Akkupack ersetzen oder reparieren

Primärer Überstromschutz des Vakuummotors Vakuummotor ersetzen

Sekundärer Überstromschutz des Vakuummotors Vakuummotor ersetzen

PCB funktioniert nicht einwandfrei oder PCB-Leitung ist los PCB oder PCB-Leitung ersetzen

Schutzplatine für Lithium-Akku funktioniert nicht einwandfrei Akkupack ersetzen oder reparieren Typ der Maschine H10 Pro Nennspannung 28.8V Nennleistung 650W Eingang Adapter 100-240V ~ 50-60 Hz 0.8A Ausgang Adapter 34.2V 0.6A Typ der Bodenbürste T-EB110VA Nennleistung der Bodenbürste 50W Akkukapazität 3000mAh Ladezeit 4-5h45 Entsorgung Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.Werfen Sie die Maschine nicht in den Hausmüll! Hersteller Lexy Elektro GmbH Anschrift Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz, VR China, 215009 Info des Herstellers Stromnetz Baugruppe AdapterplatineSchutzplatine für Lithium- Akku Display-BaugruppeInfrarot-EmissionsplatineAnzeige-BaugruppeVakuummotor Bodenbürste-MotorInfrarot-EmpfängerplatineLithium-Akku Horn Ladegerät

M46 Nur für die europäischen Länder: Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf umweltgerechte Weise gesammelt und entsorgt werden. Akkupack/Akku: Der eingebaute Akku sollte nur von Fachleuten entfernt und entsorgt werden Gehäuse zu öffnen kann die Maschine beschädigen. Werfen Sie Akkupack/Akku nicht in den Hausmüll, in das Feuer oder Wasser. Akkupack/Akku sollte möglichst umweltgerecht entladen, gesammelt, zurückgewonnen oder entsorgt werden. Ohne Vorankündigung können die Regeln geändert werden. Garantie Für dieses Produkt gilt eine zweijährige Garantie ab Kaufdatum. Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung, vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung zurückzuführen sind.47 Nom des pièces 1.Bouton de libération du bloc-piles 3.Bouton de mode 5.Bouton de déverrouillage du fond du pot à poussière 7.Bouton de déverrouillage de la tête au sol 9.Support de rangement 11.Connecteur 13.Outil de crevasse 15.Brosse électrique pour l'élimination des acariens 17.Tuyau exible 2.Interrupteur marche/arrêt 4.Écran LCD 6.Bouton de déverrouillage du tube métallique 8.Bouton de déverrouillage du pliage du tube métallique 10.Adaptateur 12.Outil de tapisserie d'ameublement 14.Brosse douce 16.Rouleau de brosse à tapis
