H9 Flex - Staubsauger JIMMY - Kostenlose Bedienungsanleitung

Produkttyp	2-in-1 Akku-Stabstaubsauger (Handstaubsauger + Stabstaubsauger)
Modell	H9 Flex
Marke	JIMMY
Nennspannung	28,8 V
Nennleistung	600 W
Batterietyp	Lithium-Ionen, 2500 mAh
Ladezeit	4 bis 5 Stunden
Eingangsspannung Ladegerät	100-240 V ~ 50/60 Hz
Fassungsvermögen Staubbehälter	Nicht angegeben (geschätzt 0,5 L)
Filter	Waschbarer HEPA-Filter (Zyklon)
Betriebsmodi	Auto, Eco, Turbo, Max
Anzeige	LED-Bildschirm mit Staubmengenanzeige und verbleibender Akkulaufzeit
Staubsensor	Ja, rot/blaues Lichtband
Flexibles Rohr	Faltbares Metallrohr (0-90°) zur Reinigung unter Möbeln
Bodendüse	Elektrisch, geeignet für alle Bodenarten (Hartboden, Fliesen, Teppich)
Enthaltenes Zubehör	Elektrische Anti-Milben-Bürste, Fugendüse, Polsterdüse, weiche Bürste, Teppichwalzenbürste, Verlängerungsschlauch, Verbindungsstück, Wandladestation
Wartung	Regelmäßige Reinigung des Staubbehälters und des HEPA-Filters; Reinigung der Walzenbürste
Sicherheit	Automatische Abschaltung bei Bürstenblockade; nicht zum Aufsaugen von Flüssigkeiten, Asche oder scharfen Gegenständen verwenden
Garantie	2 Jahre
Verwendungszweck	Nur für den Haushalt
Betriebstemperatur	5 °C bis 40 °C
Lagerung	Kühler, trockener Ort, vor Sonne geschützt

Häufig gestellte Fragen - H9 Flex JIMMY

Wie montiere ich den JIMMY H9 Flex Staubsauger?

Um den Staubsauger zu montieren, stecken Sie das Metallrohr in die Bodendüse, indem Sie die Steckverbinder ausrichten, bis es einrastet. Befestigen Sie dann die Akkueinheit am Handstaubsauger, indem Sie sie in die Nut schieben. Montieren Sie abschließend das Rohr mit dem Handstaubsauger. Siehe Bedienungsanleitung für Details.

Wie lade ich den Akku des H9 Flex?

Stellen Sie den Staubsauger auf die Wandladestation oder schließen Sie das Ladegerät direkt an den Staubsauger an. Die Ladezeit beträgt 4 bis 5 Stunden. Der LED-Bildschirm zeigt den Ladezustand an. Es wird empfohlen, bei Nichtgebrauch alle 3 Monate nachzuladen.

Was tun, wenn der Bildschirm einen Fehlercode F1 bis F8 anzeigt?

Die Codes F1 bis F8 zeigen spezifische Fehler an: F1 (Akku), F2 (Ladegerät), F3/F5/F6 (Saugmotor), F4 (Akku), F7 (PCB), F8 (NTC Akku). Konsultieren Sie die Fehlertabelle in der Bedienungsanleitung. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie reinige ich den Staubbehälter und den HEPA-Filter?

Drücken Sie den Verschluss des Staubbehälters, entleeren Sie den Inhalt. Drehen Sie den HEPA-Filterdeckel gegen den Uhrzeigersinn, um ihn zu entfernen. Waschen Sie den HEPA-Filter mit kaltem Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie bei Bedarf auch das Zyklonsystem.

Kann der Staubsauger zum Aufsaugen von Flüssigkeiten verwendet werden?

Nein, der JIMMY H9 Flex Staubsauger ist nur für die Trockenreinigung ausgelegt. Saugen Sie niemals Flüssigkeiten, heiße Asche, scharfe Gegenstände oder Chemikalien auf. Dies würde das Gerät beschädigen und die Garantie ungültig machen.

Wie ersetze ich die Walzenbürste?

Drücken Sie den Entriegelungsknopf der Bürste an der Seite der Bodendüse, entfernen Sie die seitliche Abdeckung. Ziehen Sie ein Ende der Walze heraus, um sie zu entnehmen. Setzen Sie die neue Walze ein und bringen Sie die Abdeckung wieder an. Die Teppichwalzenbürste wird als zusätzliches Zubehör mitgeliefert.

Reicht die Akkulaufzeit für ein großes Haus?

Die Laufzeit variiert je nach Modus: Im Eco-Modus kann sie etwa 20 Minuten erreichen, im Max-Modus weniger. Der 2500 mAh Akku ist für eine Wohnung oder ein kleines Haus geeignet. Für große Flächen wird empfohlen, vor dem Gebrauch vollständig aufzuladen.

Wie verwende ich das flexible Rohr zur Reinigung unter Möbeln?

Drücken Sie den Klappknopf am Metallrohr. Sie können das Rohr dann bis zu 90° neigen, um leicht unter Betten, Sofas oder Tische zu gelangen. Lassen Sie den Knopf los, um in die aufrechte Position zurückzukehren.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob der Staubbehälter voll ist und ob der HEPA-Filter verstopft ist. Reinigen Sie sie bei Bedarf. Stellen Sie sicher, dass die Walzenbürste nicht mit Haaren oder Fasern umwickelt ist. Überprüfen Sie auch, ob die Luftdurchlässe blockiert sind.

Wie pflege ich den Akku, um seine Lebensdauer zu verlängern?

Vermeiden Sie Tiefentladungen. Laden Sie den Akku auf, sobald die Anzeige niedrig ist. Wenn das Gerät längere Zeit nicht benutzt wird, lagern Sie es mit einer Teilladung (ca. 50%) an einem kühlen, trockenen Ort. Laden Sie alle 3 Monate nach, um einen Defekt zu vermeiden.

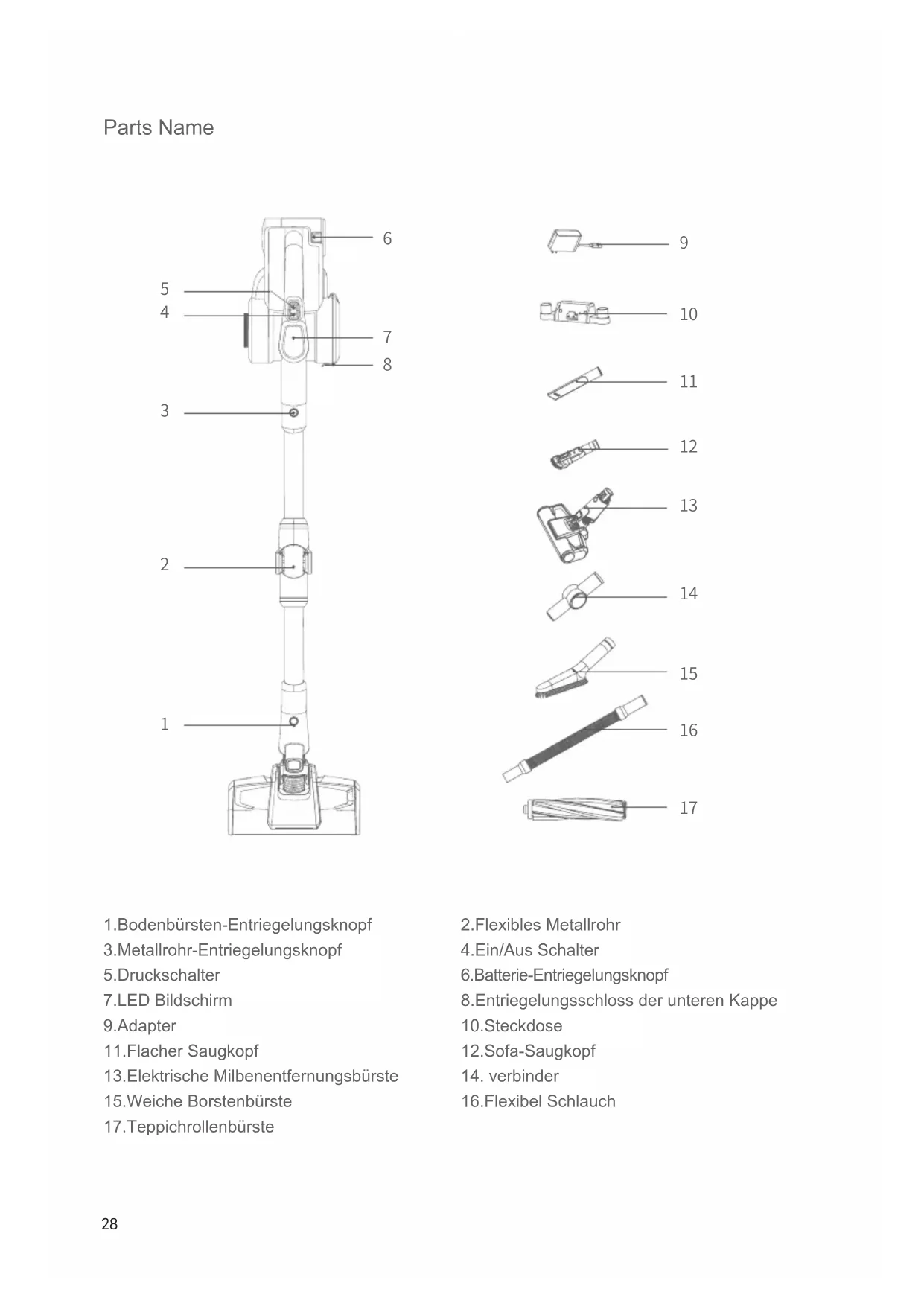

BEDIENUNGSANLEITUNG H9 Flex JIMMY

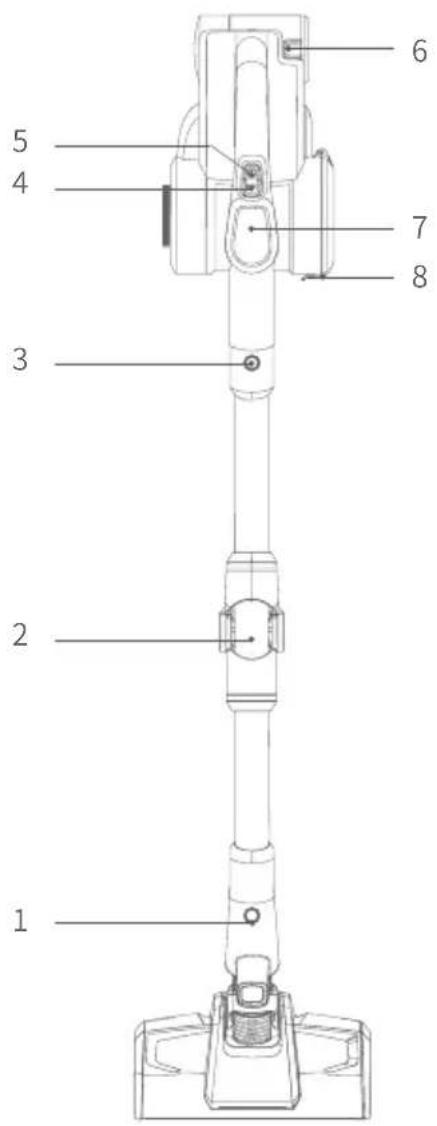

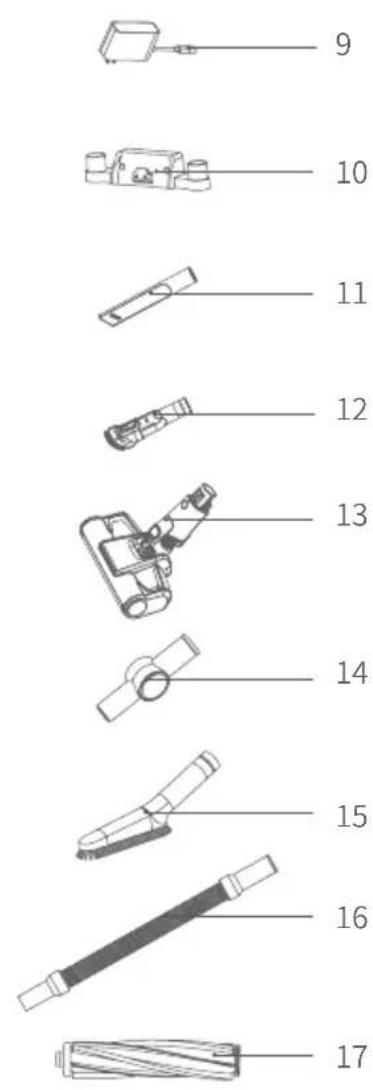

1. Bodenbürsten-Entriegelungsknopf
2. Metallrohr-Entriegelungsknopf
   5.Druckschalter
   7.LED Bildschirm
3. Adapter
   11.Flacher Saugkopf
4. Elektrische Milbenentfernungsbürste
5. Weiche Borstenbürste
6. Teppichrollenbürste

2.Flexibles Metallrohr
4. Ein/Aus Schalter
6.Batterie-Entriegelungsknopf
8. Entriegelungsschloss der unteren Kappe
10. Steckdose
12.Sofa-Saugkopf
14. verbinder
16.Flexibel Schlauch

Paketliste

Name	Handstaubs auger	Elektrische Bodenbuerste	Elektrische Milbenentfernungsbürste	Sofa-Saugkopf	Flacher Saugkopf
Amount 1	1 1 1 1
Name	Weiche Borstenbürste	Ladebuegel Verbinder		Flexibel Schlauch	Flexibles Metallrohr
Amount 1	1 1 1 1
Name	Teppichroll enbürste	Adapter Schraube Expansionsrohr		Anleitung
Amount 1	1 2 2 1

Product Assembly

Installation von elektrischen Bürsten und Metallrohren

Halten Sie bei Verbindung die elektrische Bürste mit der linken Hand in der angezeigte Richtung, führen Sie das Metallrohr mit der rechten Hand in den Erdungsbürstenstecker ein, richten Sie den leitenden Stift aus und drücken Sie das Metallrohr fest nach unten, bis Sie das "Klick"-Ton hören.

Hinweis: Bei der Montage stimmt die Griffausrichtung mit der Richtung der Bodenbürste überein und richtet sich an der leitenden Nadel und dem Wagenheber aus.

Wenn Sie beim Verpacken oder Aufräumen des Staubsaugens die elektrische Bürste entfernen müssen, halten Sie die in der Abbildung angegebene Bodenbürsten-Entriegelungstaste gedrückt

und ziehen Sie die elektrische Bürste in der angezeigte Richtung.

Installation von Batterie- und Handstaubsaugern

Installation von Akkupacks: Stabilisieren Sie den Handstaubsauger mit einer Hand, halten Sie den Akku mit der anderen Hand, zielen Sie auf die Schienennut am Körper und installieren Sie den Akkupack in Richtung des angezeigten Pfeils. Ziehen Sie den Akku nach der Installation ab, um sicherzustellen, dass er nicht gelöst wird.

Hinweis: Wenn Sie den Staubsauger lange nicht verwenden, nehmen Sie bitte die Batterie aus, packen Sie die Maschine ein, und lagern Sie die an einem kühlen und trockenen Ort und stellen Sie sie niemals direkte in Sonneneinstrahlung oder Feuchtigkeit.

Installation von Metallrohren und

1

Installieren Sie zunächst die Bodenbürste und das Metallrohr gemäß der Installationsmethode der elektrischen Bodenbürste und des Metallrohrs.

Installation der Bodenbürsten-Metallrohrbaugruppe und des Handstaubsaugers: Wie in der Abbildung gezeigt, richten Sie den Metallrohrleiter am Saugdüsenkoppler aus und drücken Sie ihn fest nach oben, bis Sie das "Klick" hören.

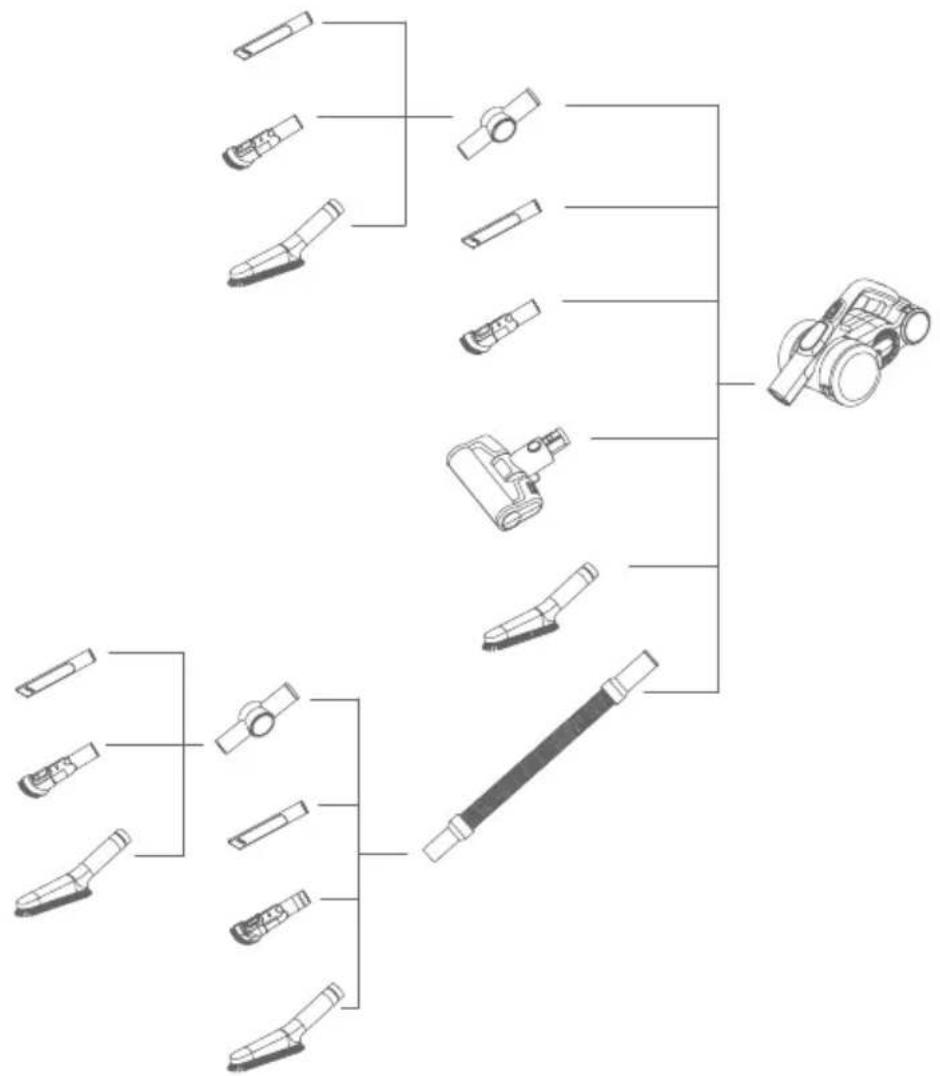

Befestigungsverbingdung

Aus Gründen der Benutzerfreundlichkeit ist dieses Produkt speziell mit einigem Zubehör für den Handheld-Teil des Staubsaugers ausgestattet. Wenn Sie den Handstaubsauger allein verwenden, können Sie die Anbaugeräte direkt oder bei Bedarf über Flexibel Schlauch anschließen.

Name\Modell	H9 Flex
Elektrische Milbenentfernungsbürste
Sofa-Saugkopf
Flacher Saugkopf
Weiche Borstenbürste
Flexibel Schlauch
Verbinder
Teppichrollenbürste

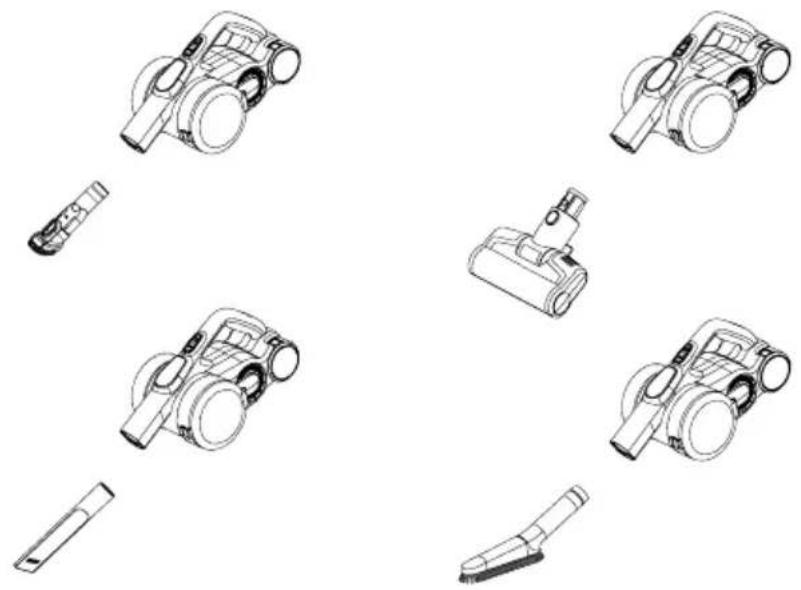

Die Verbindung zwischen Handstaubsauger und elektrischer Milbenentfernungsbürste, flacher Absaugung, Sofaabsaugung und weicher Borstenbürste ist in der Abbildung dargestellt:

Verbingdungsdetails für Anhänge

Verwendung von Staubsaugern

Aufladen

Hinweis: Wenn Sie dieses Produkt zum ersten Mal verwenden, ist die Batteriekapazität des Staubsaugers möglicherweise nicht voll. Sie müssen den Staubsauger aufladen und verwenden, wenn er voll ist.

Installation der Ladebuchse

Legen Sie zuerst den Staubsauger in den Kleiderbügel und lassen Sie den Staubsauger aufrecht an der Wand stehen. Es ist angebracht, die Höhe entsprechend der elektrischen Bürste zu bürsten, ohne den Boden zu berühren. Entfernen Sie den Staubsauger, stecken Sie die Wand in das Expansionsrohr, setzen Sie den Aufhänger in die Position des Expansionsrohrs und verriegeln Sie die Schrauben, um sie festzuziehen. Stellen Sie den Staubsauger nach der Installation zum Aufladen oder Aufbewahren auf den Ladeständer.

Achtung: Bitte befestigen Sie es nicht an feuchten Wänden wie Badezimmern

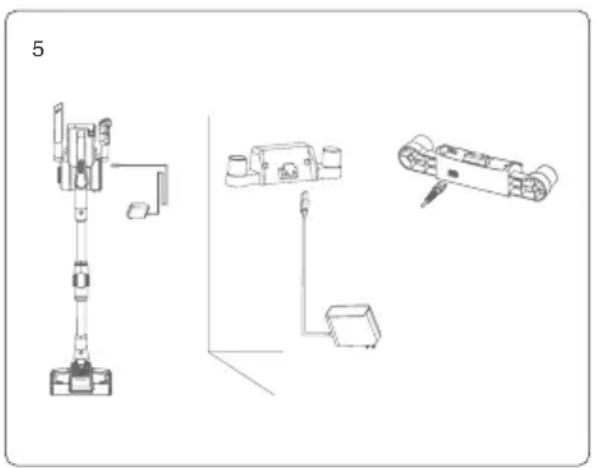

Aufladen des Staubsaugers

Wenn die Leistung des Staubsaugers nicht ausreicht, laden Sie den Staubsauger bitte rechtzeitig auf; wenn die Spannung zu niedrig ist, um die Batterie zu schützen, unterbricht der Staubsauger automatisch den Strom. Zu diesem Zeitpunkt muss der Staubsauger aufgeladen werden. Stecken Sie das Ladegerät beim Aufladen in die Netzsteckdose und legen Sie den Handstaubsauger auf den Kleiderbügel, um ihn selbst aufzuladen. Wenn der Bildschirm des Handstaubsaugers eine Leistungssteigerung zeigt, bedeutet dies, dass der Staubsauger aufgeladen wird. Wenn sie vollständig aufgeladen ist, zeigt die Ladung 100% an.

Hinweis: Wenn die Batterieladung kleiner oder gleich ≤20% ist, wenn sich das Maschinengetriebe im Max-Zahnrad befindet, wird es automatisch auf Eco-Getriebe umgeschaltet. Wenn die Batterie nicht mehr mit Strom versorgt wird, schaltet sich das Produkt automatisch aus.

Hinweis: Wenn der Staubsauger lange nicht benutzt wird, muss er alle 3 Monate aufgeladen werden, um zu verhindern, dass die Batterie defekt

Ziehen Sie den Ladestecker nach dem Aufladen rechtzeitig aus der Steckdose aus und stoppen Sie den Ladevorgang.

Achtung: Wenn das Kabel kaputt ist, um Gefahr zu vermeiden, muss es von Hersteller, Reparaturabteilung oder einem Fachmann ersetzt werden.

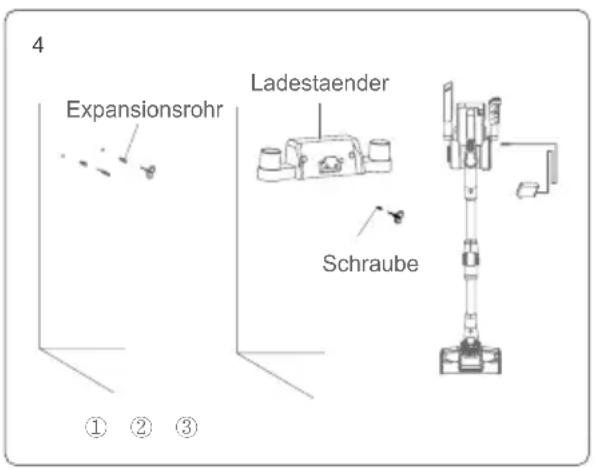

4 Expansionsrohr Ladestaender Schraube ① ② ③

Handheld-Nutzung und Display-Inhalt Anzeige

Nachdem Sie den Staubsauger aus dem Lagerregal entfernt haben, drücken Sie die Schaltertaste, um den Start und Stopp des Staubsaugers zu steuern, und die Modustaste kann den Gang einstellen. Schalten Sie den Auto-Modus der gesamten Maschine ein. Drücken Sie die Modus-Taste, um in der Reihenfolge des Turbo-Max - Eco-Auto-Modus hin und her zu wechseln. Wenn der Modus umgeschaltet wird, zeigt das Display den entsprechenden Modus an.

Die Mitte der LED-Bildschirm zeigt die Nutzungszeit des Produkts im aktuellen Arbeitsmodus an. Wenn der Modus umgeschaltet wird, ändert sich auch die Nutzungszeit entsprechend.

Wenn das Produkt im Max-Getriebe mit noch 20% arbeitet, wechselt die Maschine automatisch vom "Max"- in den "Eco"-Modus, um die Akkulaufzeit der Maschine zu verlängern. Zu diesem Zeitpunkt kann die Aufladung auf >20% High-End-Batterie normal verwendet werden.

Im Auto-Modus passt die Maschine die Leistung automatisch an die induzierte Staubkonzentration und den Bodentyp an, um eine effizientere Reinigung zu erreichen. Im Auto-Modus zeigt das Display Auto unabhängig von der Stromversorgung an.

Das Produkt ist mit einem

Staubkonzentrationssensor ausgestattet, und ein Lichtband an der Unterseite des Displays zeigt die Staubkonzentration an. Je nach Staubkonzentration von hoch nach niedrig nimmt das Lichtband Rot ab und Blau steigt an. Ganz blau zeigt an, dass die saubere Oberfläche gereinigt wurde. Durch das Display können Sie visuell sehen, ob die Reinigungsoberfläche sauber ist oder nicht.

Verwendung von Flexibles Metallrohr

Elektrische Biege-Metallrohre haben zwei Modi: aufrecht und Biegen. Der aufrecht Modus entspricht normalen leitfähigen Metallrohren. Der Biegemodus kann für die Reinigung in Szenen wie unter dem Bett verwendet werden. Wenn der Biegemodus verwendet werden muss, wie in der folgenden Abbildung gezeigt,

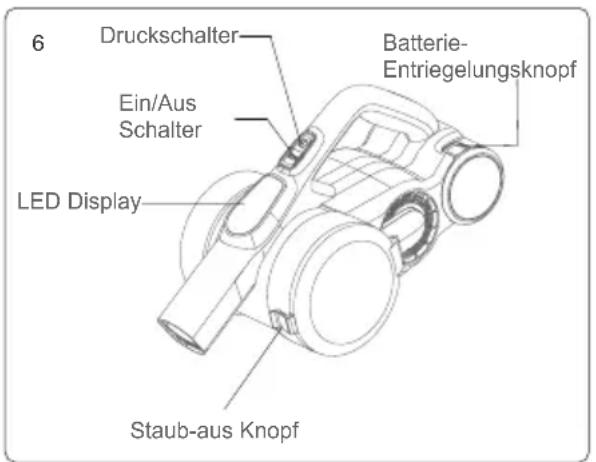

6 Druckschalter Ein/Aus Schalter LED Display Batterie-Entriegelungsknopf Staub-aus Knopf

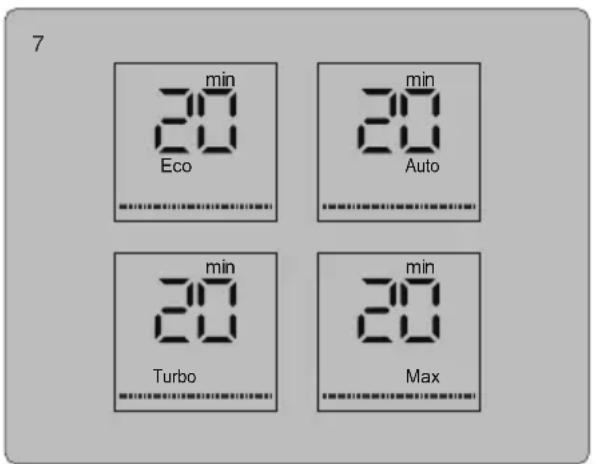

7 min 20 Eco min 20 Auto min 20 Turbo min 20 Max

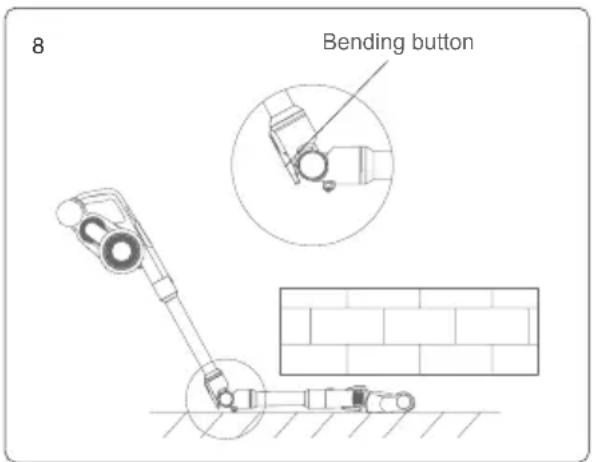

8 Bending button

drücken Sie die Biegetaste und biegen Sie gleichzeitig das Metallrohr, um eine Biegung von 0-90° zu erreichen.

Gebrauch der Bodenbürste

Elektrische Bodenbürsten eignen sich zur Reinigung von Hartböden, Bodenfliesen, Teppichen und anderen Böden. Das Produkt ist mit einer zusätzlichen Teppichrollenbürste ausgestattet, die für die Tiefenreinigung von Teppichen ersetzt werden kann.

Wenn die elektrische Bürste läuft, wenn sie zu große Mengen an Fremdkörpern einatmet oder sich um mehrere Fasern wickelt, legt selbst das Kind fälschlicherweise seine Hand in den Bürstenraum, während es diese Maschine spielt, was zu einer abnormalen Abschaltung der Rollbürste führt, und die Bodenbürste und die ganze Möglichkeit, die persönliche Sicherheit zu schützen, ist auch eine Schutzfunktion des Bodenbürstenmotors.

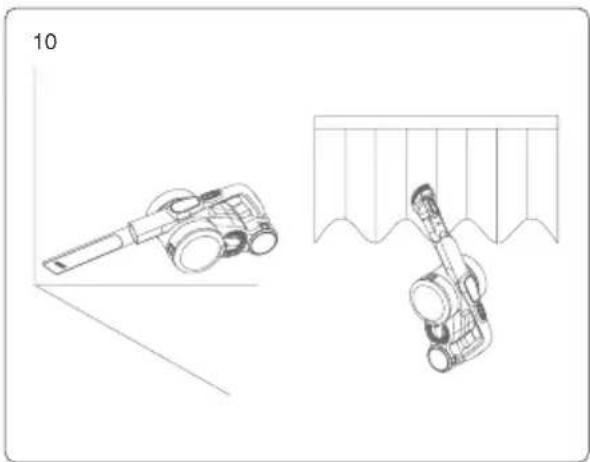

Anwendung vom Anhängen

Flacher Saugkopf :Geeignet für die Reinigung von Schlitzen, Ecken der Türen und Fenstern und anderen engen Lücken.

Sofa-Saugkopf: Geeignet für die Reinigung von Schrank, Fenster, Sofa und Tischplatte

Weiche Borstenbürste: Geeignet für die

Reinigung von Möbeln, Bücherregale,

Kunsthandwerk usw. Die sind leicht zu zerkratzen.

Flexibel Schlauch: Geeignet für die verbindung von den Anhängen, wo sehr schwer zu erreichen sind.

Elektrische Bettabsaugung: geeignet für Sofas und Matratzen. Durch die Schlagvibration der Rollbürste werden Milben, Bakterien usw., die in den Tiefen der Bettwäsche oder des Sofas versteckt sind, ausgesaugt.

Verbinder: Es wird verwendet, um sich nach dem Verbinden von Zubehör in verschiedene Winkel zu biegen, und wird verwendet, um den oberen Staub von Schränken, Dachstaub usw. zu reinigen. Wie in der Abbildung gezeigt.

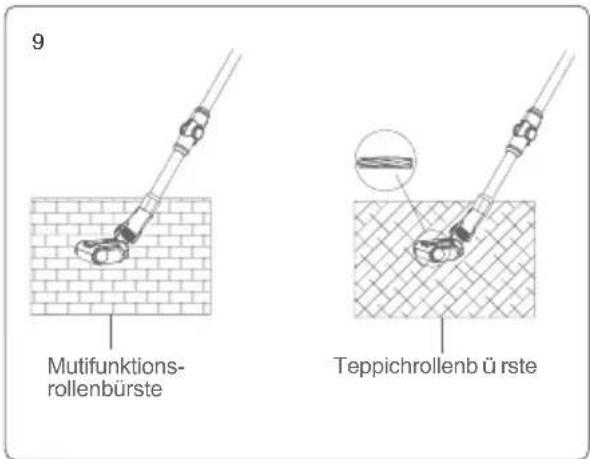

9 Mutifunktions- rollenbürste Teppichrollenb ü rste

Reinigung und Teilen Ersetzung

Hinweise:

1. Haipa wird bei Staubsaugerverkäufern verkauft.
2. Es wird empfohlen, den Staubbecher rechtzeitig nach jedem Gebrauch zu reinigen; wenn zu viel Staubansammlung in der Seapa blockiert ist, muss er gereinigt werden, und er kann bei Bedarf ersetzt werden.
3. Nach längerem Gebrauch verwickelt sich Flocken wie Haare auf der Walzenbürste. Es muss rechtzeitig gereinigt werden, damit der Staubsauger effektiver arbeiten kann.

Staubbecher und Filtersysteme

Wenn der Staub voll ist oder der Haipa blockiert ist, erscheint das Haipa-Symbol auf dem Display, wie in der Abbildung unten gezeigt. Bitte reinigen Sie den Staubbecher und den Haipa-Filter rechtzeitig. Ersetzen Sie Haipa, wenn es nötig ist.

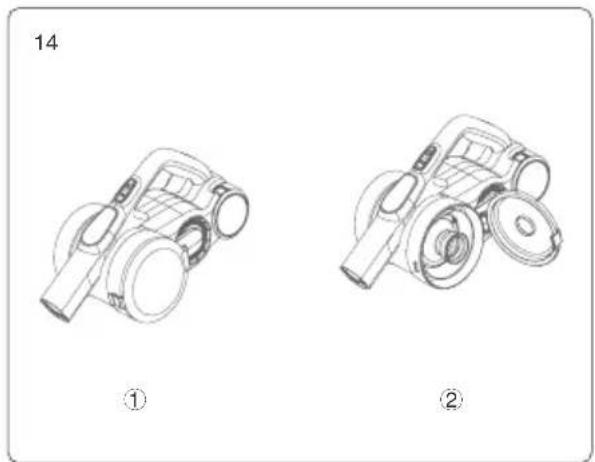

Schritte zur Reinigung des Staubbechers und des Filtersystems:

1. Drücken Sie den unteren Deckel des Staubbechers nach unten, öffnen Sie den Staubbecher und gießen Sie den Staub in den Mülleimer.
2. Halten Sie die Haipa-Hand und drehen Sie sie gegen den Uhrzeigersinn und entfernen Sie die Haipa-Komponente zur Reinigung aus dem Handstaubsauger.
3. Halten Sie die Oberseite der Zyklon-Netzbaugruppe fest und drehen Sie gegen den Uhrzeigersinn und entfernen Sie die Zyklon-Netzbaugruppe zur Reinigung aus dem Handstaubsauger.
   4.Wenn Haipa gereinigt werden muss, halten Sie Haipa und drehen Sie sich im Uhrzeigersinn, entfernen Sie Haipa zur Reinigung von Haipas Hand. Haipa muss nach der Reinigung vollständig getrocknet werden, bevor es weiterhin verwendet werden kann.
4. Nach der Reinigung kann es in der entgegengesetzten Reihenfolge der Spaltung zur Wiederverwendung zusammengebaut werden.

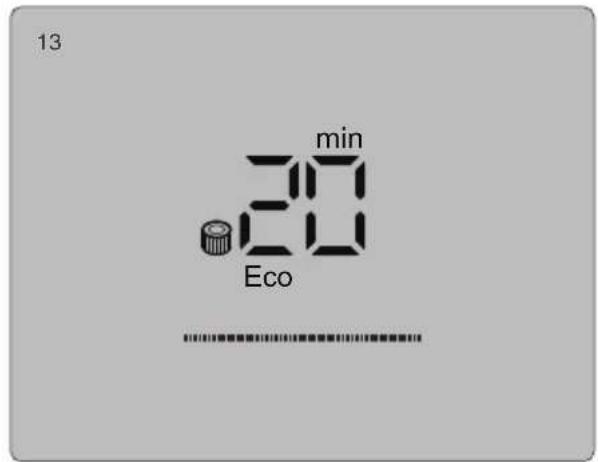

13 min 20 Eco

Renigung von elektrischen Rollenbüsten

1. Ziehen Sie mit dem Finger den Pinselentriegelungsknopf in Pfeilrichtung und entfernen Sie den Deckel auf einer Seite des Pinsels.
2. Entfernen Sie das Ende der Bürste in der auf der Bürstenseite gezeigten Richtung, wie in der Abbildung gezeigt, und die Bürste kann von der Bodenbürste entfernt und gereinigt werden.
3. Nach der Reinigung oder dem Austausch montieren und installieren Sie es in der entgegengesetzten Reihenfolge der Spaltung

Lagerung von Staubsaugern

Batterietasche Entfernen

Drücken Sie die Batterieentriegelungstaste, um den Batteriebeutel in der gezeigten Richtung zu entfernen. Legen Sie die Batterie in eine Plastiktüte und bewahren Sie sie an einem trockenen Ort auf.

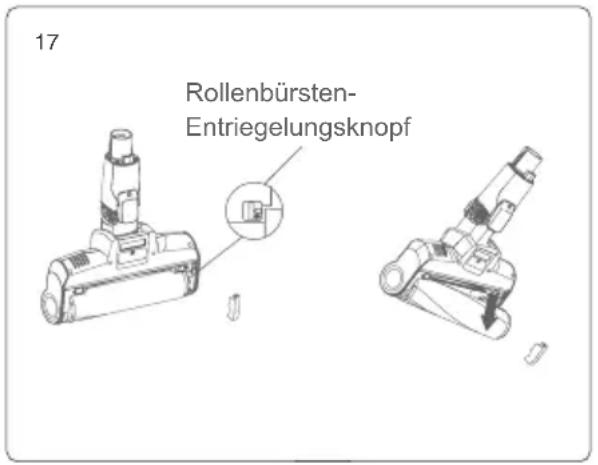

17 Rollenbürsten- Entriegelungsknopf

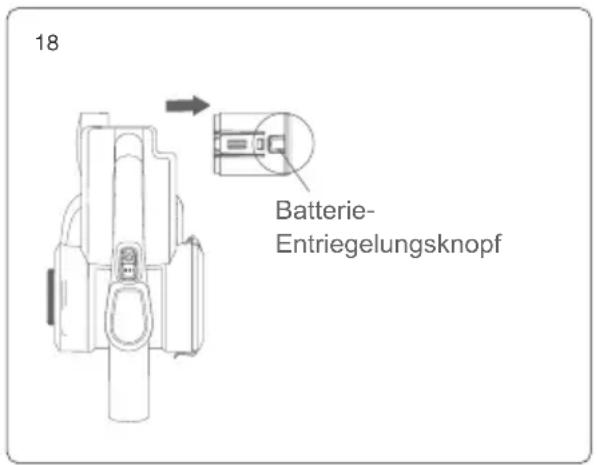

18 Batterie- Entriegelungsknopf

Staubsauger Lagerung

Wenn Sie den Staubsauger lange nicht benutzen, ziehen Sie bitte die Batterie aus, wickeln Sie die Maschine ein und lagern Sie sie an einem kühlen und trockenen Ort und stellen Sie sie nicht in direkte Sonnenstrahlung oder feuchte Umgebungen.

Hinweise

Der Staubsauger ist nur für den Haushalt Gebrauch, nicht für kommerzielle oder industrielle Zwecke.

Lesen Sie bitte diese Gebrauchsanleitung vor der Verwendung dieses Gerätes sorgfältig durch und bewahren gut auf, um nachzulesen.

Halten Sie den Staubsauger fern von dem Feuer oder dem Ort mit hoher Temperatur.

Verwenden und bewahren Sie das Gerät nicht unter extrem widrigen Bedingungen auf, z. B. extreme Temperatur. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur unter 5 Grad oder über 40 Grad liegt. Lagern Sie das Gerät an einem kühlen und trockenen Ort und vermeiden Sie längere Sonneneinstrahlung.

Laden Sie den Akku bitte voll auf, bevor Sie einen neuen Akku verwenden oder den Akku nach längerer Lagerung zum ersten Mal verwenden.

Achten Sie vor der Verwendung des Staubsaugers darauf, die Walzenbürste der Bodenbürste einwandfrei zu montieren. Sonst kann es zum Abwürgen des Motors und zur Beschädigung des Motors führen kann.

Verwenden Sie bitte den Staubsauger so nicht, Reinigungsmitteln, Kerosin, Glasschlacke, Nadeln, Zigarette-Aschen, feuchtem Staub, Abwässern, Streichhölzern usw. aufzusaugen.

Verwenden Sie bitte den Staubsauger so nicht, die winzigen Partikeln wie Zement, Gipsmehl, Mauermehl oder großen Gegenständen wie Spielzeuge, Papierkugeln aufzusaugen. Sonst wird der Staubsauger blockiert und der Motor wird beschädigt.

Achten Sie bitte bei der Verwendung des Staubsaugers darauf, die Saugdüse und die Walzenbürste nicht zu blockieren. Es kann zu einem Motorausfall führen.

Bei der Verwendung des Staubsaugers dürfen die Gliedmaßen nicht in der Saugdüse der Bodenbürste gesteckt werden, weil es sonst leicht zu Verletzungen verursachen kann.

Gießen oder spritzen Sie bitte kein Wasser oder andere Flüssigkeiten auf oder in die Maschine, um einen Kurzschluss und ein Durchbrennen der Maschine zu vermeiden.

Wenn die Walzenbürste während des Gebrauchs nicht dreht, überprüfen Sie bitte sofort, ob sich Haare oder andere lange Fasern in der Walzenbürste verfangen haben, und reinigen rechtzeitig.

Stellen Sie bitte sicher beim längeren Nichtgebrauch, dass der Akku vollständig aufgeladen ist und mindestens einmal alle drei Monate geladen und entladen wird.

Wenn Ihr Staubsauger vollständig aufgeladen ist und gereinigt oder repariert werden muss, trennen Sie das Ladegerät bitte rechtzeitig vom Stromnetz. Dabei muss der Stecker des Ladegeräts beim Ein- und Ausstecken festgehalten und ziehen Sie nicht am Ladestromkabel.

Verwenden Sie zur Reinigung des Staubsaugers bitte ein trockenes Tuch. Verwenden kein Benzin, Alkohol, Amylazetat usw.. Sonst wird das Gehäuse abspalten oder sich verfärben.

Wenn die gesamte Maschine vollständig aufgeladen ist aber nicht funktionieren kann, müssen Sie an die dafür vorgesehene Wartungsstelle prüfen und reparieren. Zerlegen Sie die Maschine nicht eigenmächtig.

Verbrauchte Maschine enthält Akkupack, der sicher zurückgewonnen werden sollten. Entsorgen Sie bitte nicht eigenmächtig.

Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die ähnlichen Abteilungen das beschädigte Kabel ersetzen und reparieren.

Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder intellektuellen Fähigkeiten oder Mangel an Erfahrung und Wissen müssen beim Gebrauch beaufsichtigt oder die sichere Behandlung und die damit verbundenen Gefahren unterwiesen werden, bevor sie dieses Produkt verwenden.

Dieses Gerät darf nur mit dem originalen Netzteil verwendet werden.

Fehlersuche

Bitte überprüfen Sie die folgenden Punkte, bevor Sie die Reparaturabteilung beauftragen.

Fehler Mögliche Gründen Lösungen
Motor funktioniert nicht	Batterie ist leer Staubsauger aufladen
	Metallrohre, Bodenbürsten, Batteriebeutel und Handstaubsauger sind nicht installiert	Überprüfen die Teile und Handstaubsauger,ob sie richtig Motiert sind
Reduzierte Saugerkraft	Staubbecher voll Staubbecher	Gießen
	Filter blockiert Reinigung und	Filter wechseln
	Elektrische—Rollbüsten oder Bodenbüsten blockiert	Müll aus den Elektrischen Büsten reinigen
Knappheit von Nutzungszeit nach dem Aufladen	Nicht voll aufgeladen	Folgen Sie die Ladeanweisungen,um die Batterie voll zu laden
	Batteriealterung	Batterie können bei lokalen Agenten gekauft werden
Staubkonzentration ist immer Rot	Dust sensor covered by dust	Den Staub von Handstaubsaugern oder der Induktionssonde abwischen

Wenn es ein defektes Elektrogerät gibt, das die Anleitung oder Wartung von professioneller Personal benötigt, und der Bildschirm einen Fehlerwarncode mit dem Namen F1-F8 abspielt, wenden Sie sich bitte an der Sales-Personal des lokalen Agenten und geben Sie den Fehlercode an.

Panne von F1 zu F8 sind unten:

Kodex Defekt Lösung
F1	Unterbrechung von Batteriebeutel Nickel	Batterie ersetzen oder reparieren
F2 Ladegeraet defekt	Ladegrät ersetzen
F3	Vakuumstaubmotor Kurzschluss	Vakuummotor ersetzen
F4 Batterie defekt	Ersezen oder batterie reparieren
F5	Vakuummotor 1 Überstromschutz	Vakuummotor ersetzen
F6	Vakuummotor 2 Überstromschutz	Vakuummotor ersetzen
F7	PCB defekt oder PCB leitungen abgehen	PCB oder PCB Leitung wechseln
F8 Anomalien des	Akkupacks	Schalten Sie aus und warten bis sich die Batterie abgekühlt hat, schalten Sie wieder ein. Wenn der Fehlercode weiterhin angezeigt wird, ersetzen Sie die Batterie

Hinweis: Wenn es einen anderen Fehler gibt, sind Spezialwerkzeuge erforderlich, und um Gefahr zu vermeiden, müssen sie von Fachleuten des Herstellers seiner Wartungsabteilung oder einer ähnlichen Abteilung repariert werden.

Technische Parameter

Modell Nr H9 Flex
Nennspannung 28.8V	---
Nennleistung 600W
Adaptereingang 100-240V ~ 50/60 Hz
Adapter Ausgangsleitung 34.2V/600mA
Elektrisches Bürstenmodell	T-EB110VA
Nennleistung der elektrischen Bürste	30W
Batteriepack-Kapazität	2500mAh
Ladezeit	4-5H

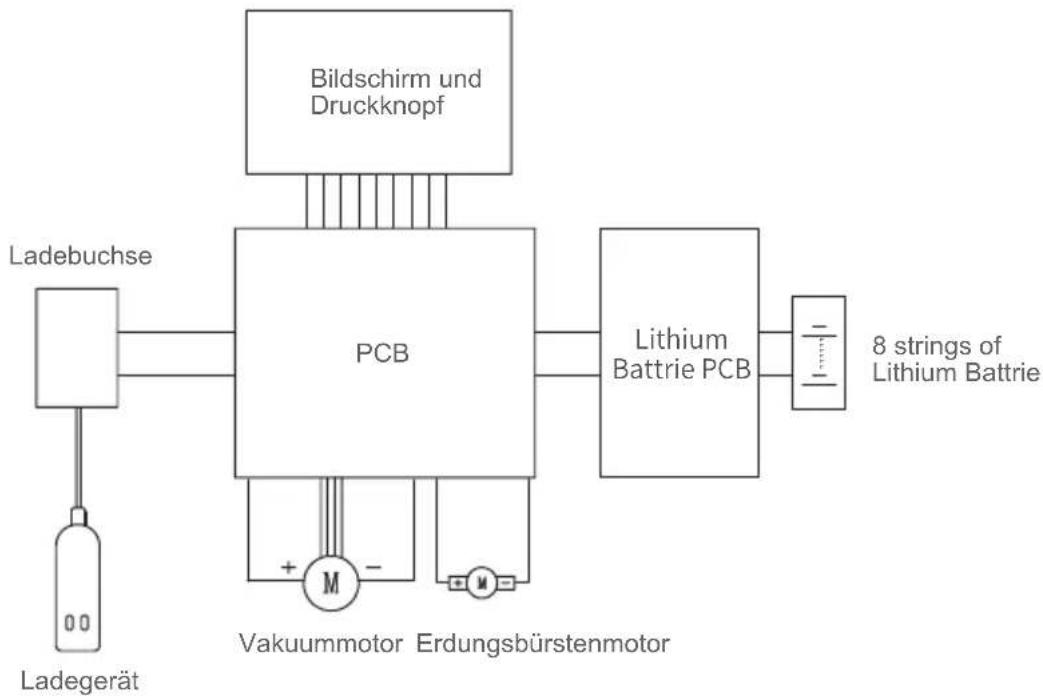

Schaltplan

Info des Herstellers

Hersteller Lexy Elektro GmbH
Anschrift	Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz, VR China, 215009

CE EAC

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Nur für die europäischen Länder:

Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf umweltgerechte Weise gesammelt und entsorgt werden.

Akkupack/Akku:

Der eingebaute Akku sollte nur von Fachleuten entfernt und entsorgt werden Gehäuse zu öffnen kann die Maschine beschädigen. Werfen Sie Akkupack/Akku nicht in den Hausmüll, in das Feuer oder Wasser. Akkupack/Akku sollte möglichst umweltgerecht entladen, gesammelt, zurückgewonnen oder entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden.

Garantie

Für dieses Produkt gilt eine zweijährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung, vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung zurückzuführen sind.

Nom des pièces

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17
