РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H9 Flex JIMMY

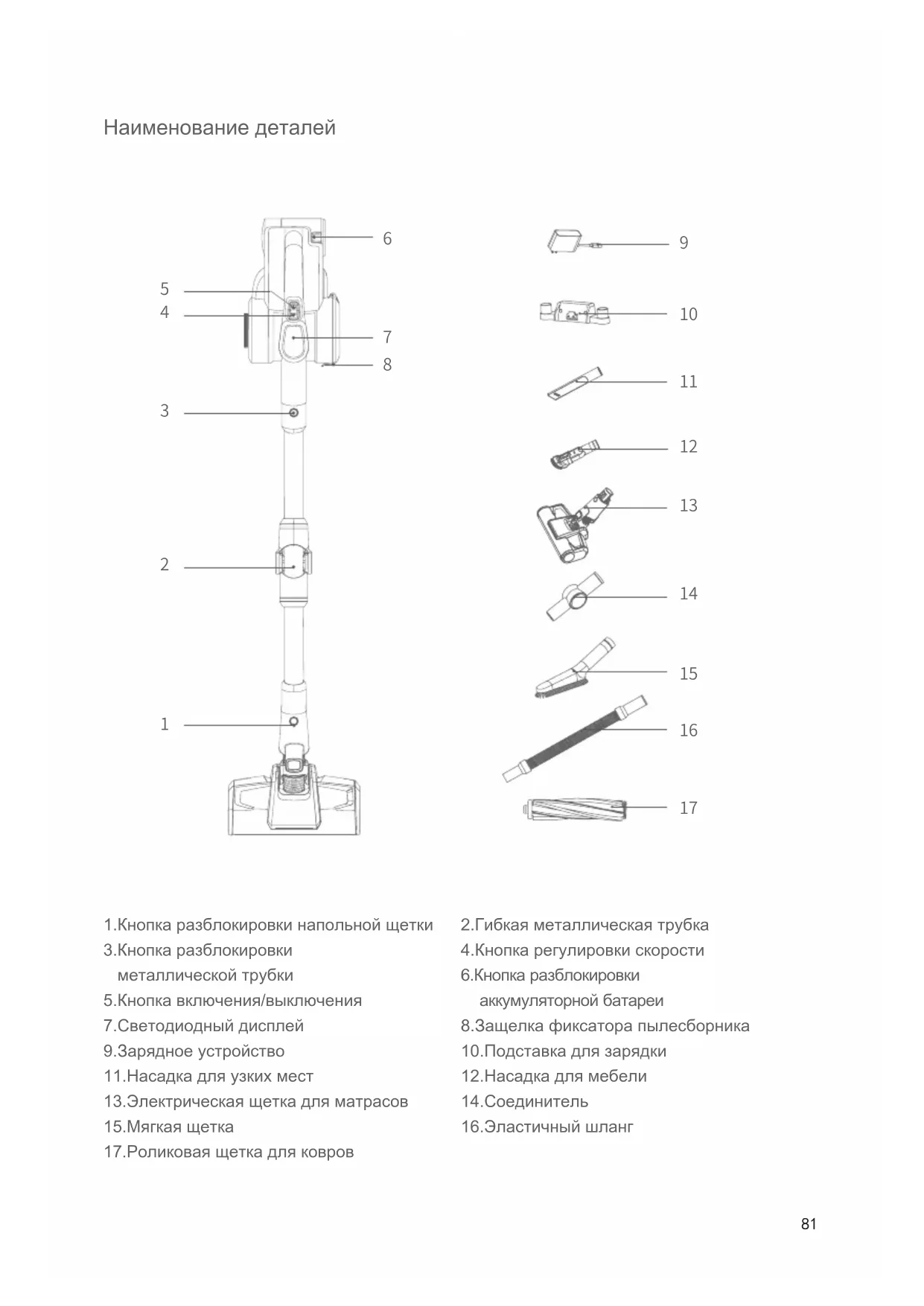

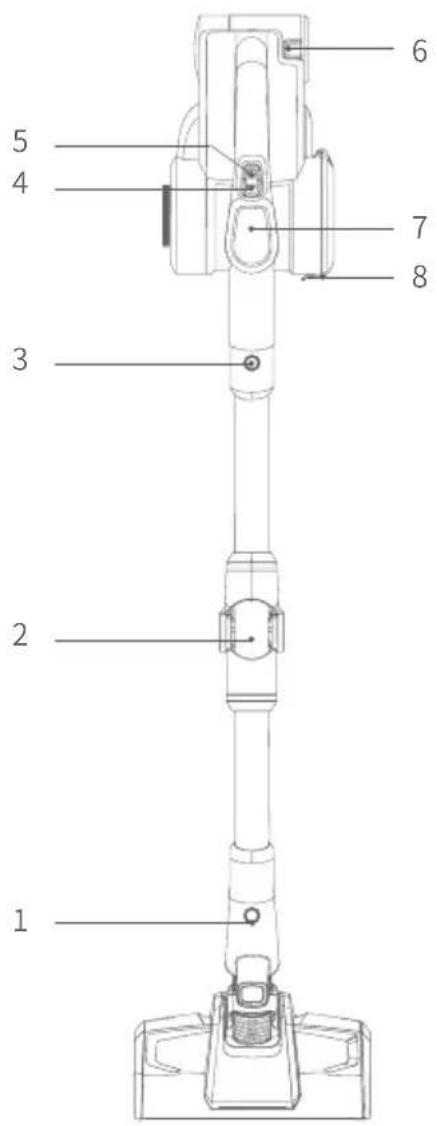

Комплектация Монтаж устройства Сборка электрической насадки для пола и металлической трубки Удерживая насадку для пола левой рукой, правой рукой вставьте металлическую трубку вертикально в насадку для пола, нажимайте на трубку до тех пор, пока не услышите

Примечание: при сборке держите рукоятку и напольную щетку в одном направлении, и вставьте штифт

При упаковке, хранении или чистке, если необходимо снять электрическую насадку для пола, нажмите кнопку разблокировки, как показано на рисунке, и потяните электрическую насадку для пола в направлении, показанном на рисунке. Сборка аккумуляторной батареи и ручного пылесоса Установка аккумуляторной батареи: вставьте аккумулятор в корпус пылесоса в соответствии с направлением стрелки, показанным на рисунке. Потяните аккумулятор после установки, чтобы

что он плотно установлен. Примечание: Если пылесос не используется в течение длительного времени, извлеките аккумуляторную батарею, упакуйте пылесос и поместите на хранение в прохладное и сухое место, избегая попадания прямых солнечных лучей или влажной среды. Сборка металлической трубки и ручного пылесоса Сначала соберите насадку для пола и металлическую трубку в соответствии с методом сборки электрической насадки Название Ручной пылесос Электрическая насадка для

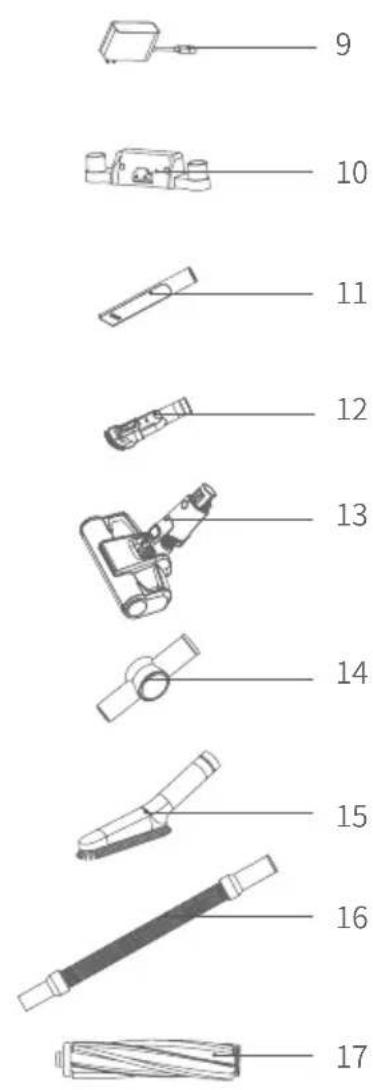

Количество 1 1 1 1 1 Название Мягкая щетка Подставка для

Количество 1 1 1 1 1

Руководство по эксплуатации Количество 1 1 2 2 1

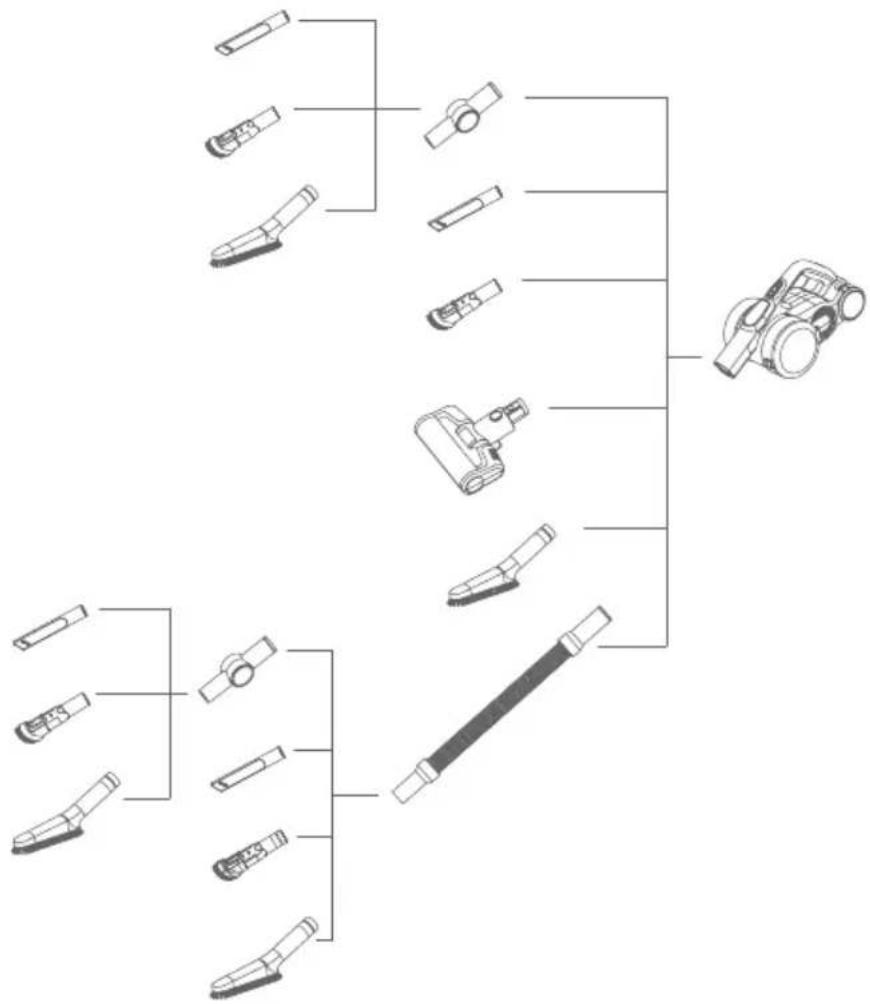

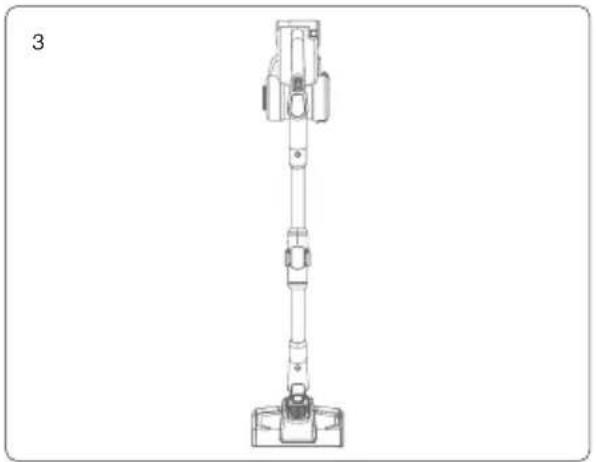

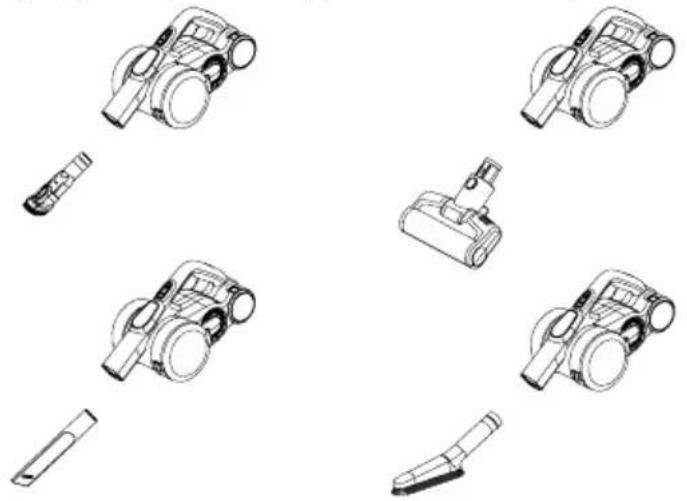

для пола и металлической трубки. Затем, как показано стрелкой, совместите штифт металлической трубки с всасывающим соплом ручного пылесоса, проталкивайте металлическую трубку вверх до тех пор, пока не услышите «щелчок». Сборка насадок Для удобства использования данное устройство специально снабжено рядом насадок для ручного пылесоса. Если вы используете ручной пылесос отдельно, можно напрямую подсоединить насадки с учетом потребностей или подсоединить насадки через эластичный шланг. Подключите электрическую щетку для матрасов, насадку для узких мест, насадку для мебели и мягкую щетку к ручному пылесосу, как показано на рисунке. H9 Flex Электрическая щетка для

Насадка для мебели Насадка для узких мест Мягкая щетка Эластичный шланг Соединитель Роликовая щетка для ковров

Название84 Перечень подключения насадок Расширительная трубкаПодставка для зарядки

Использование пылесоса

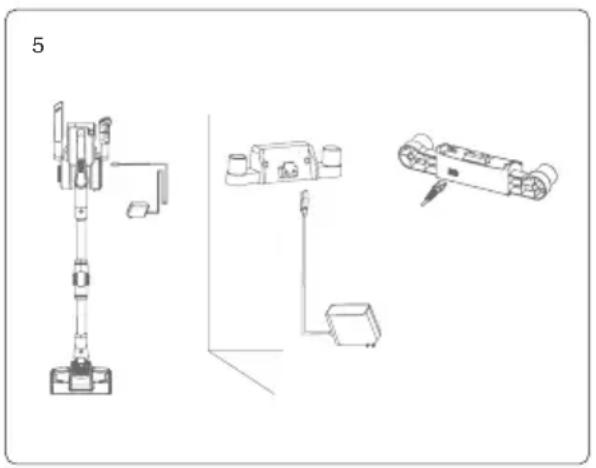

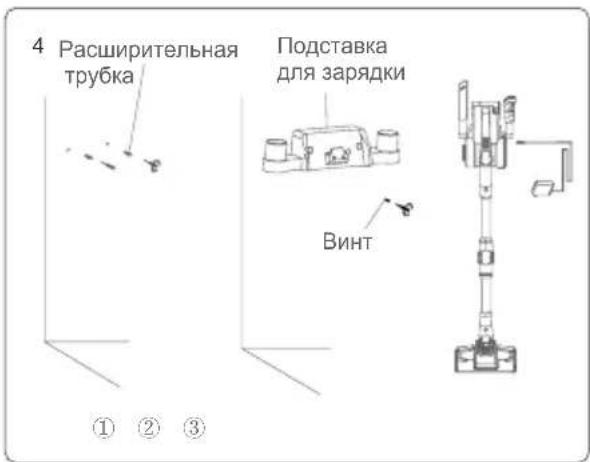

Примечание: При первом использовании устройства аккумуляторная батарея заряжена не полностью. Следует полностью зарядить аккумулятор пылесоса перед использованием. Сборка подставки для зарядки Поместите пылесос на подставку и прислоните его к стене, установите подставку так, чтобы насадка для пола пылесоса не касалась напольной поверхности. Снимите ручной пылесос, поместите расширительную трубку на стену и установите подставку в положение расширительной трубки, затем зафиксируйте винт. После завершения сборки поместите пылесос в подставку зарядного устройства для зарядки или хранения. Внимание: Не устанавливайте подставку в ванной или другом влажном помещении. ① ② ③85 Зарядка пылесоса Если питание пылесоса слабое, своевременно зарядите пылесос; Когда напряжение слишком низкое, чтобы защитить аккумулятор, пылесос будет автоматически отключается, в это время пылесос необходимо зарядить. При зарядке вставьте разъем зарядного устройства в розетку переменного тока, поместите ручной пылесос на подставку для начала зарядки. Когда светодиодный дисплей ручного пылесоса показывает увеличение питания, это означает, что пылесос заряжается. Когда зарядка завершена, светодиодный дисплей показывает уровень питания 100%. Примечание: Если заряд аккумулятора составляет меньше ≤ 20 %, если устройство работает в режиме «Max», оно автоматически переключится в режим «Eco». Когда аккумулятор разрядится, устройство автоматически выключится. Примечание: Если пылесос не используется в течение длительного времени необходимо заряжать батарею, по крайней мере, через каждые три месяца, чтобы не допустить ее выхода из строя. После зарядки, пожалуйста, выньте вилку зарядного устройства из розетки и прекратите

Примечание: если шнур питания поврежден, во избежание опасности потребуется обратиться для проведения ремонта или замены к производителю, в другие сервисные центры или к специалистам из аналогичных служб. Использование ручного пылесоса и отображение информации на дисплее Снимите пылесос с подставки, нажмите кнопку включения/выключения, чтобы запустить или остановить пылесос. Кнопка режима позволяет настроить рабочий режим. Когда устройство включено, оно работает в режиме «Auto», нажмите кнопку режима для переключения в последовательности «Turbo - Max – Eco - Auto». При переключении режима соответствующий режим отображается на дисплее. В средней части дисплея отображается оставшееся время работы устройства в текущем режиме. При переключении режима оставшееся время работы изменяется соответствующим образом. Когда устройство работает в режиме «Max», и заряд батареи падает ниже 20%, для увеличения времени работы устройства, оно автоматически переключится из режима «Max» в режим «Eco». После зарядки аккумулятора до

разблокировки аккумуляторной

Кнопка разблокировки пылесборника

уровня более 20% устройство может работать в режиме «Max». Когда устройство работает в режиме «Auto», оно регулирует рабочую мощность, в зависимости от содержания пыли и типа напольного покрытия, определенного устройством, чтобы обеспечить более высокую эффективность уборки. В режиме «Auto» светодиодный дисплей отображает «Auto» независимо от того, насколько высока рабочая

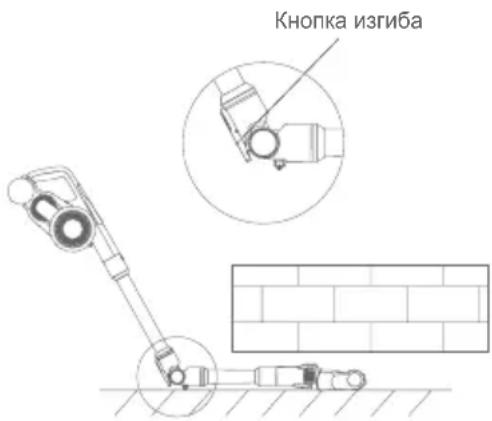

Устройство оснащено датчиком уровня содержания пыли. В нижней части светодиодного дисплея расположена световая полоса для отображения уровня содержания пыли. По мере уменьшения содержания пыли от высокого к низкому красный цвет уменьшается, а синий увеличивается. Если полоса полностью синяя, убираемая поверхность чистая. Чистота убираемой поверхности может быть визуально отображена с помощью светодиодного дисплея. Использование гибкой металлической трубки Гибкая металлическая трубка имеет два режима: вертикальный и изогнутый. Вертикальный режим соответствует обычной металлической трубке. Изогнутый режим можно использовать для очистки под столом, кроватью и т.д. Когда необходим изогнутый режим, нажмите кнопку изгиба, как показано на рисунке , и металлическая труба может достичь угла изгиба 0-90°. Использование электрической насадки

Электрическая насадка для пола подходит для очистки всех видов напольных поверхностей, таких как твердый пол, плитка, ковер и т.д. В комплект поставки входит дополнительная роликовая щетка для ковров, которую можно заменить на насадку для глубокой очистки

Примечание: Если во время работы электрической насадки для пола происходит всасывание большого количества посторонних частиц или наматывается слишком много волокон, или если ребенок, играя с пылесосом

случайно засунет руку в сопло, что приведет к нештатной остановке роликовой щетки, электрическая насадка для пола прекратит работу, чтобы обеспечить личную безопасность и защиту двигателя щетки.

Комбинированная роликовая щетка Роликовая щетка

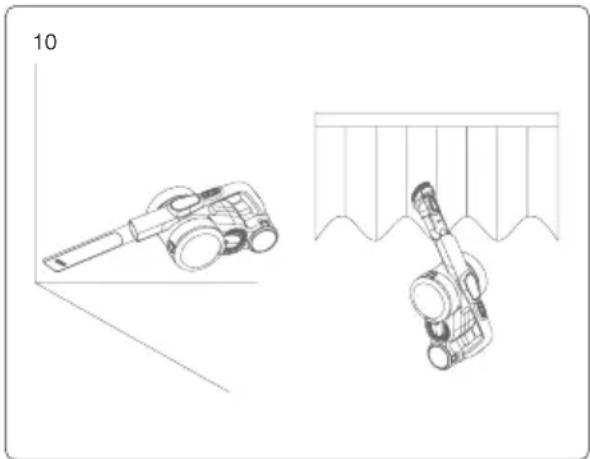

Использование насадок Насадка для узких мест: подходит для очистки щелей, углов дверей или окон и других узких

Насадка для мебели: подходит для очистки шкафов, подоконников, обивки мебели и поверхности столов. Мягкая щетка: подходит для чистки легко царапающейся мебели, такой как книжная полка, изделия ручной работы и т.д. Эластичный шланг: подходит для соединения с другими насадками для очистки труднодоступных мест. Электрическая щетка для матрасов: Подходит для матраса дивана и кровати. Роликовая щетка выбивает, а затем вычищает пылевого клеща и аллергены из глубины дивана или

Соединитель: Может соединяться с другими насадками и сгибаться под разными углами для уборки пыли сверху высоких шкафов или пыли на крыше. Очистка и замена деталей

1. HEPA-фильтр (высокоэффективный сухой

воздушный фильтр) можно приобрести у местных дистрибьюторов пылесосов.

2. Рекомендуется очищать пылесборник после

каждого использования; Когда пылесборник переполнен или HEPA-фильтр засорен, его необходимо очистить и, при необходимости, заменить

3. После длительного использования электрической насадки для пола в ее валике могут

запутаться волосы.Его необходимо своевременно очищать, чтобы пылесос работал более эффективно. Очистка пылесборника и системы фильтрации Когда пылесборник переполнен или HEPA засорен, на светодиодном дисплее появится значок HEPA в виде картинки, напоминающий о необходимости очистки пылесборника и фильтра. Пожалуйста, своевременно очищайте пылесборник и HEPA-фильтр.При необходимости замените HEPA-фильтр.

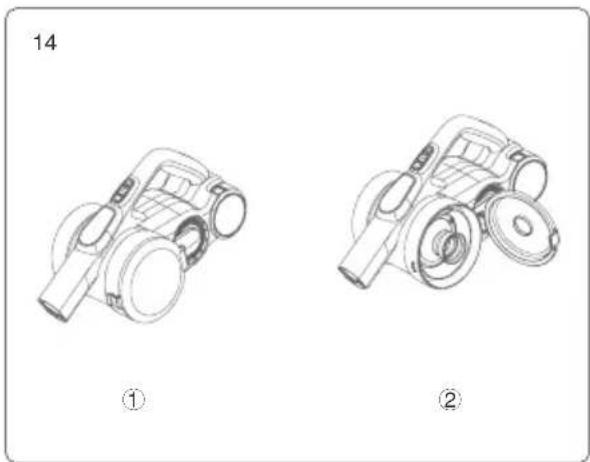

Этапы очистки пылесборника и системы фильтрации:

1. Нажмите на нижнюю крышку

пылесборника, откройте пылесборник и выбросьте пыль в мусорное ведро.

2. Удерживая крышку HEPA и

поворачивая ее против часовой стрелки, снимите узел HEPA с ручного пылесоса для очистки.

3. Удерживая верхнюю часть блока циклона

и поворачивая против часовой стрелки, снимите узел циклона с ручного пылесоса для очистки.

4. Если HEPA нуждается в промывке,

возьмите HEPA и, вращая по часовой стрелке, снимите его с крышки HEPA для

Перед повторным использова- нием HEPA должен полностью высохнуть.

5. После очистки соберите детали в

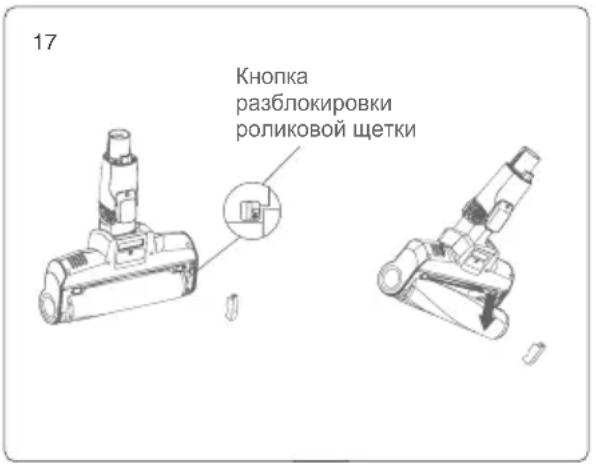

последовательности, обратной разборке. Очистка роликовой щетки

1. Переместите кнопку отсоединения

роликовой щетки вдоль направления стрелки, снимите боковую крышку.

2. Снимите один конец валика щетки и

выньте его из насадки для очистки.

3. После очистки или замены роликовой

щетки соберите ее в последовательности, обратной разборке.

разблокировки роликовой щетки

разблокировки аккумулятора

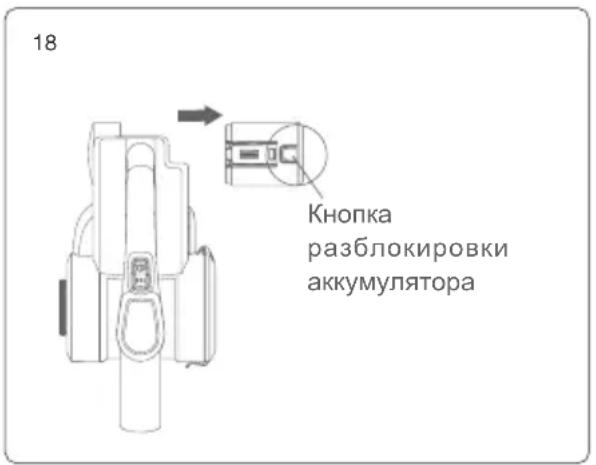

Хранение пылесоса Извлечение аккумуляторной

Нажмите кнопку разблокировки аккумулятора, извлеките аккумулятор в направлении стрелки и поместите его в пластиковый пакет, затем храните в сухом месте. Хранение устройства Если пылесос не используется в течение длительного времени, извлеките аккумуляторную батарею, упакуйте пылесос и поместите на хранение в прохладное и сухое место, не располагайте под прямыми солнечными лучами или во влажной среде. Данный пылесос предназначен для применения в домашних условиях. Пожалуйста, не используйте его в коммерческих или других целях. Прежде, чем использовать данный пылесос, внимательно ознакомьтесь с руководством пользователя. Сохраните его для дальнейшего ознакомления. Не размещайте пылесос близко к огню или другим нагревательным приборам. Не используйте и не храните пылесос при экстремальных неблагоприятных условиях, например, при экстремальной температуре. Рекомендуется использовать пылесос в помещении при температуре от 5 °C до 40 °C. Храните устройство в сухом месте и не допускайте попадания прямых солнечных лучей. Полностью заряжайте аккумуляторную батарею перед первым использованием или после длительного хранения. Перед использованием пылесоса убедитесь в том, что роликовая щетка собрана, в противном случае это может привести к засорению вентилятора двигателя, что приведет к Требования по технике безопасности90 перегоранию двигателя. Не используйте пылесос для всасывания моющих средств, масла, осколков стекла, иголок, пепла от сигарет, влажной пыли, воды, спичек и других предметов. Не используйте пылесос для всасывания мелких частиц, таких как цемент, гипсовый порошок, строительный порошок или крупных предметов, например, шариков из бумаги, в противном случае это приведет к таким неисправностям, как засорение и перегорание

Не допускайте засорения всасывающего отверстия или роликовой щетки, так как это может привести к отказу двигателя. Для предотвращения травмирования не допускайте попадания руки или ноги во всасывающее отверстие. Не наливайте и не впрыскивайте воду или другие жидкости внутрь пылесоса, чтобы не допустить короткого замыкания и прекращения работы пылесоса. Если роликовая щетка не работает, убедитесь в том, что на нее не намотались волосы или другие длинные волокна, своевременно очищайте щетку. Если пылесос не будет использоваться в течение длительного времени, перед тем как поместить его на хранение необходимо убедиться в полной зарядке аккумуляторной батареи. Пылесос необходимо заряжать не реже одного раза в три месяца. Отключите зарядное устройство от сети на время очистки или ремонта устройства. Держите вилку зарядного устройства при подключении или отключении от сети и не тяните за зарядный шнур. Для очистки пылесоса используйте сухую ткань. Не используйте такие жидкости, как бензин, спирт, растворитель лака, так как это может привести к появлению трещин или обесцвечиванию. Если после полной зарядки пылесос не работает, обращайтесь в авторизованный центр нашей компании, не разбирайте устройство самостоятельно. В отработанном пылесосе содержится батарея. Ее следует утилизировать безопасным способом. Утилизация произвольным способом не допускается. При наличии повреждений шнура питания, для предотвращения несчастного случая, необходимо обратиться к производителю, сервисный центр или к специалисту для замены или ремонта. Данный пылесос может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями, или не обладающими достаточным опытом и знаниями в том случае, если они прошли инструктаж или получили указания по использованию пылесоса безопасным образом и91 Поиск и устранение неисправностей Пожалуйста, ознакомьтесь с приведенными ниже описаниями неисправностей и их способами устранения перед обращением в сервисный центр. При неисправности электрических компонентов, для устранения которой требуется профессиональное обслуживание или ремонт, на светодиодном экране отображается предупреждение о неисправности с кодом ошибки от F1 до F8. Обратитесь в службу послепродажного обслуживания местного дистрибьютора и сообщите код ошибки осознают опасности, связанные с использованием данного устройства. Данный пылесос можно использовать только с зарядным устройством, входящим в комплект поставки. Транспортируйте устройство только в его оригинальной упаковке. Не транспортируйте устройство при температуре выше 50

Неисправность Возможные причины Способы устранения Двигатель не

Аккумуляторная батарея

Зарядите пылесос Металлическая трубка, напольная щетка, аккумуляторная батарея и пылесос собраны неправильно Проверьте правильность подключения насадок к пылесосу

Пылесборник заполнен до

Очистите пылесборник Засорен фильтр Очистите или замените фильтр Засорен воздушный канал напольной щетки Очистите воздушный канал насадки

Короткое время работы после

Аккумулятор устройства не полностью заряжен Следуйте руководству по эксплуатации для полной зарядки аккумулятора Ухудшения качества аккумулятора Новые аккумуляторы можно приобрести у местного дистрибьютора

Датчик уровня содержания пыли покрыт пылью Очистите датчик от пыли, расположенный на всасывающем отверстии ручного пылесоса92 Неисправности по кодам F1 - F8 представляют собой следующее: Примечание: В случае возникновения каких-либо иных неисправностей, для устранения которых требуется профессиональный инструмент, в целях предупреждения опасности, потребуется обратиться для проведения ремонта или замены к производителю, в другие сервисные центры или к специалистам из аналогичных служб. Технические характеристики Код Неисправность Способы устранения

Повреждена никелевая полоска аккумулятора Замените или отремонтируйте аккумулятор

Неисправность зарядного

Замените зарядное устройство

Короткое замыкание двигателя пылесоса Замените двигатель пылесоса

Неисправность элемента аккумулятора Замените или отремонтируйте аккумулятор

Первичная защита двигателя пылесоса от перегрузки по

Замените двигатель пылесоса

Вторичная защита двигателя пылесоса от перегрузки по

Замените двигатель пылесоса

Неисправность ПП (печатной платы) или ослабление проводки ПП Замените ПП (печатную плату) или проводку ПП

Неисправность термистора NTC (Отрицательного температурного коэффициента) аккумуляторной батареи Выключите пылесос и подождите, пока аккумулятор остынет. Включите его снова. Если код ошибки все еще появляется, замените аккумулятор. Модель № H9 Flex Номинальное напряжение 28,8 В Номинальная мощность 600 Вт Входное напряжение зарядного устройства 100-240 В ~ 50/60 Гц Выходное напряжение зарядного устройства 34,2 В/600 мА Номер модели электрической насадки для пола T-EB110VA Номинальная мощность электрической насадки для пола 30 Вт Емкость аккумуляторной батареи 2500 мА/ч Время зарядки 4-5 ч93

Во избежание нанесения вреда окружающей среде или здоровью человека от неконтролируемого выброса отходов, устройство необходимо утилизировать отдельно от других отходов и надлежащим образом переработать для повторного использования. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Производитель Кингклин Электрик Ко., Лтд

№1, Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс,

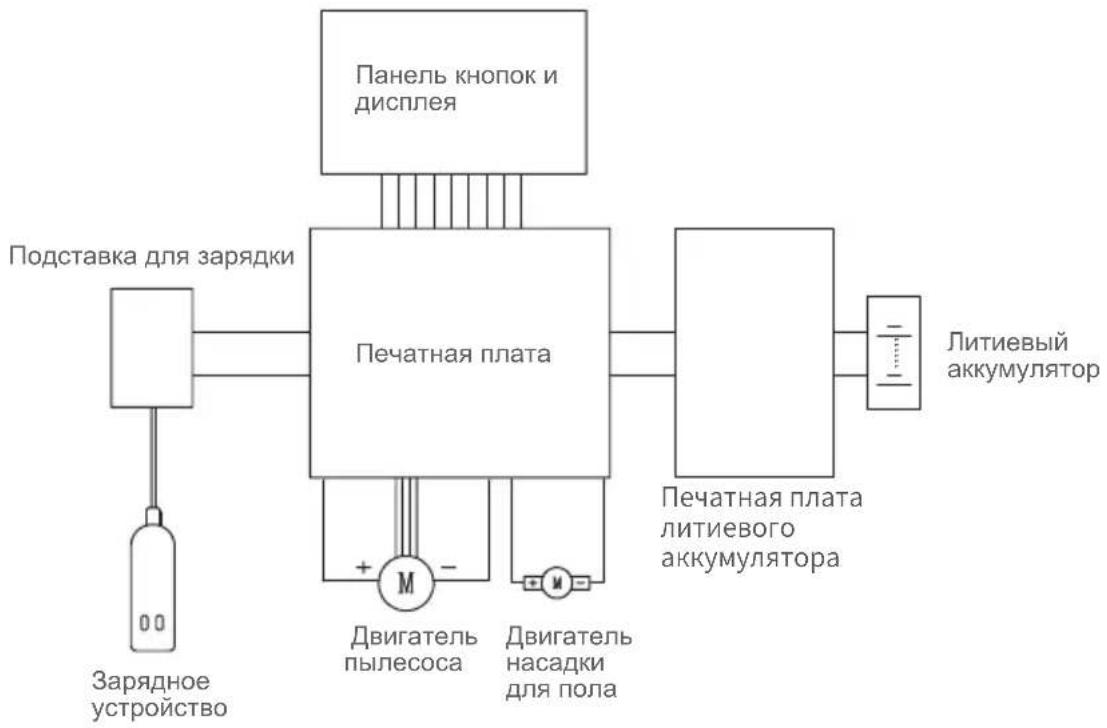

Информация о производителе Монтажная схема

Подставка для зарядки

аккумулятор Панель кнопок и

Печатная плата Печатная плата

аккумулятора EE EE EE EE EE EE94 Только для стран-членов ЕС: В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторные батареи / батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды. Аккумуляторные батареи/батарейки : Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только квалифицированным персоналом. Вскрытие корпуса чревато повреждением или разрушением прибора. Не выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор, огонь или воду. Аккумуляторные батареи/батарейки следует собирать по возможности в разряженном состоянии для вторичной переработки или утилизации экологически безопасным образом. Возможно внесение изменений без уведомления. Информация о гарантии Гарантийный срок на изделие составляет 1 (один) год с даты покупки. Срок службы изделия составляет 5 (пять) лет с даты покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем, или третьими лицами, повреждении, вызванными внешними обстоятельствами. Как узнать дату производства из серийного номера Этикетка с серийным номером размещается на упаковке устройства, а также на корпусе самого устройства. Дата производства закодирована в его серийном номере. Чтобы расшифровать дату производства, ознакомьтесь с примером серийного номера, который показан ниже: Дата производства состоит из первых 3 символов: первый символ – год, второй символ – месяц, третий символ – день. DBP800547 D – год B – месяц P – день 8 – производственная линия 00547 – собственно серийный номер устройства В нашем примере дата производства 23 ноября 2019 года. Воспользуйтесь информацией, приведенной в таблице ниже для расшифровки даты производства данного устройства.95 Год Месяц Дата Год Символ Месяц Символ Дата Символ Дата Символ 2016 A Январь 1 1 1 17 H 2017 B Февраль 2 2 2 18 J 2018 C Март 3 3 3 19 K 2019 D Апрель 4 4 4 20 L 2020 E Май 5 5 5 21 M 2021 F Июнь 6 6 6 22 N 2022 G Июль 7 7 7 23 P 2023 H Август 8 8 8 24 Q 2024 J Сентябрь 9 9 9 25 R 2025 K Октябрь A 10 A 26 S 2026 L Ноябрь B 11 B 27 T 2027 M Декабрь C 12 C 28 U 2028 N

Импортёр (организация, принимающая претензии): ООО «Марвел КТ», 107061, г. Москва, Преображенская пл., д.8, ЭТАЖ 27 - ПОМ. LXXXVI. Тел: [phone] E-mail: [e-mail] Сделано в Китае Товар сертифицирован96971L-01 Web:www.jimmyglobal.com Email:[e-mail] Contact us -we'll get back within 1 business day. jimmytechnology
