BEDIENUNGSANLEITUNG JV9 Pro Aqua JIMMY

Der Staubsauger ist nur für den Haushalt Gebrauch, nicht für kommerzielle oder industrielle Zwecke.

Lesen Sie bitte diese Gebrauchsanleitung vor der Verwendung dieses Gerätes sorgfältig durch und bewahren gut auf, um nachzulesen.

Halten Sie den Staubsauger fern von dem Feuer oder dem Ort mit hoher Temperatur.

Verwenden und bewahren Sie das Gerät nicht unter extrem widrigen Bedingungen auf, z. B. extreme Temperatur. Verwenden Sie das Gerät nicht in Umgebungen, in denen die Temperatur unter 5 Grad oder über 40 Grad liegt. Lagern Sie das Gerät an einem kühlen und trockenen Ort und vermeiden Sie längere Sonneneinstrahlung.

Laden Sie den Akku bitte voll auf, bevor Sie einen neuen Akku verwenden oder den Akku nach längerer Lagerung zum ersten Mal verwenden.

Achten Sie vor der Verwendung des Staubsaugers darauf, die Walzenbürste der Bodenbürste einwandfrei zu montieren. Sonst kann es zum Abwürgen des Motors und zur Beschädigung des Motors führen kann.

Verwenden Sie bitte den Staubsauger so nicht, Reinigungsmitteln, Kerosin, Glasschlacke, Nadeln, Zigarette-Aschen, feuchtem Staub, Abwässern, Streichhölzern usw. aufzusaugen.

Verwenden Sie bitte den Staubsauger so nicht, die winzigen Partikeln wie Zement, Gipsmehl, Mauermehl oder großen Gegenständen wie Spielzeuge, Papierkugeln aufzusaugen. Sonst wird der Staubsauger blockiert und der Motor wird beschädigt.

Achten Sie bitte bei der Verwendung des Staubsaugers darauf, die Saugdüse und die Walzenbürste nicht zu blockieren. Es kann zu einem Motorausfall führen.

Bei der Verwendung des Staubsaugers dürfen die Gliedmaßen nicht in der Saugdüse der Bodenbürste gesteckt werden, weil es sonst leicht zu Verletzungen verursachen kann.

Gießen oder spritzen Sie bitte kein Wasser oder andere Flüssigkeiten auf oder in die Maschine, um einen Kurzschluss und ein Durchbrennen der Maschine zu vermeiden.

Wenn die Walzenbürste während des Gebrauchs nicht dreht, überprüfen Sie bitte sofort, ob sich Haare oder andere lange Fasern in der Walzenbürste verfangen haben, und reinigen rechtzeitig.

Stellen Sie bitte sicher beim längeren Nichtgebrauch, dass der Akku vollständig aufgeladen ist und mindestens einmal alle drei Monate geladen und entladen wird.

Wenn Ihr Staubsauger vollständig aufgeladen ist und gereinigt oder repariert werden muss, trennen Sie das Ladegerät bitte rechtzeitig vom Stromnetz. Dabei muss der Stecker des Ladegeräts beim Ein- und Ausstecken festgehalten und ziehen Sie nicht am Ladestromkabel.

Verwenden Sie zur Reinigung des Staubsaugers bitte ein trockenes Tuch. Verwenden kein Benzin, Alkohol, Amylazetat usw.. Sonst wird das Gehäuse abspalten oder sich verfärben.

Wenn die gesamte Maschine vollständig aufgeladen ist aber nicht funktionieren kann, müssen Sie an die dafür vorgesehene Wartungsstelle prüfen und reparieren. Zerlegen Sie die Maschine nicht eigenmächtig.

Verbrauchte Maschine enthält Akkupack, der sicher zurückgewonnen werden sollten. Entsorgen Sie bitte nicht eigenmächtig.

Zur Vermeidung von Gefahren müssen die Fachleute des Herstellers, seine Wartungsabteilung oder die ähnlichen Abteilungen das beschädigte Kabel ersetzen und reparieren.

Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder intellektuellen Fähigkeiten oder Mangel an Erfahrung und Wissen müssen beim Gebrauch beaufsichtigt oder die sichere Behandlung und die damit verbundenen Gefahren unterwiesen werden, bevor sie dieses Produkt verwenden.

Dieses Gerät darf nur mit dem originalen Netzteil verwendet werden.

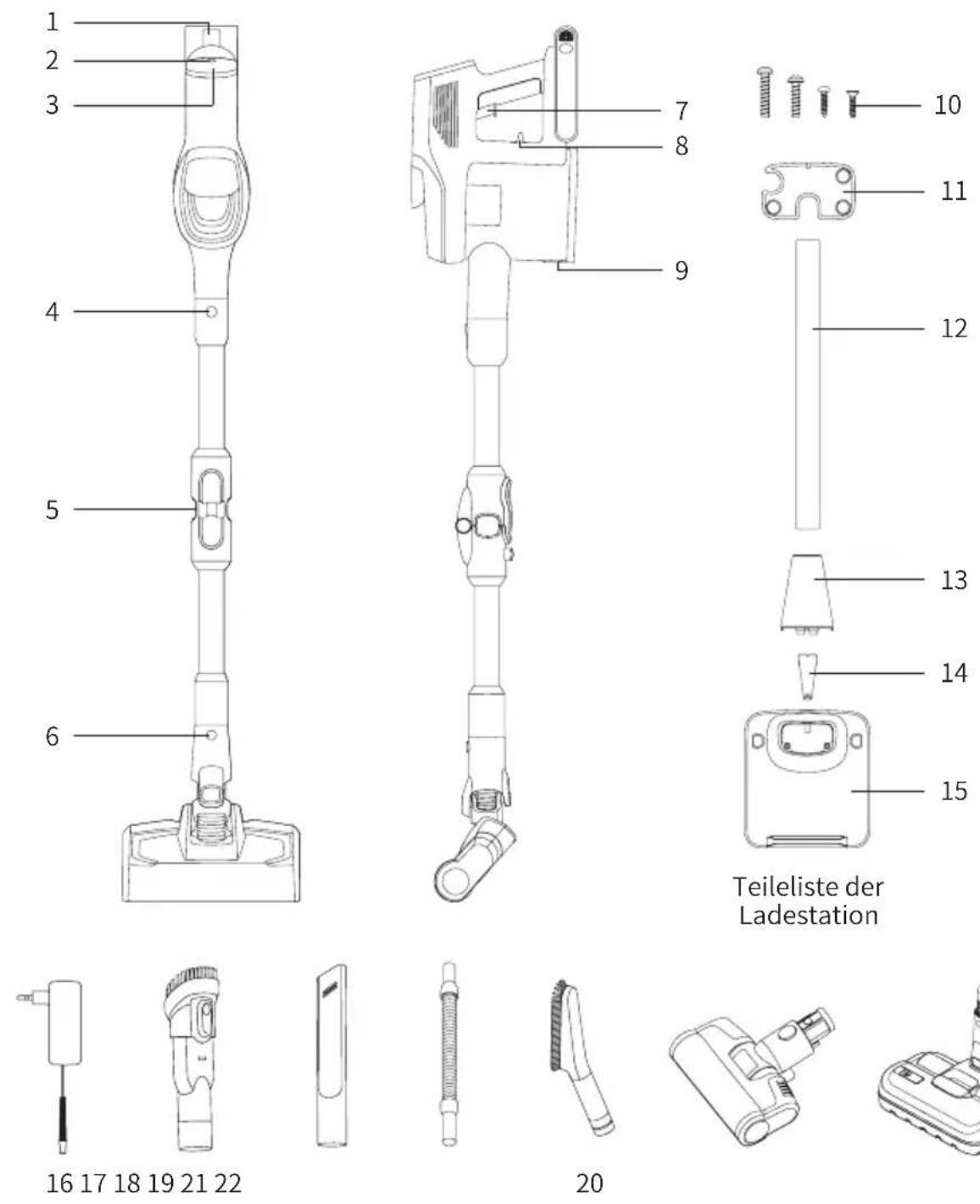

Teile Name

1. Batterie-Entriegelungsknopf
   2.Modus Taste
2. Bildschirm
3. Entriegelungsknopf für Metallrohre
   5.Metallrohr

4. Entriegelungsknopf der Bodenbürste
   7.Ein/Aus Taste

5. Entriegelungsknopf des
   Staubbechers

6. Entriegelungsriegel des
   Staubbechers
   10.Schraube

7. Lagerregal
   12.Aluminiumrohr
   13.Basis Abdeckung

8. Anschluss der Basisabdeckung

15.Basis
16. Adapter
17. Polsterwerkzeug
18.Flache Absaugung
19. Teleskopischer Schlauch
20.Weiche Bürste
21.Bettbürsten
22.Polierte Bodenbürste

Packliste

Teil Name H	Handstaubsauger	Elektrische Bodenbürsten	Polierte Bodenbürsten	Elektrische Bettbürsten	Metallrohr	Weiche Bürste
Menge 1 1	1 1 1 1
Teil Name Fl	flachabsaugung	Polsterwerkzeug	Teleskopischer Schlauch	Akkupack Adapter Lagerregal
Menge 1 1	1 1 1 1
Teil Name Al	aluminiumrohr	Basis der Abdeckung	Montage der Basis	Basis Schraube		Bedienungsanleitung
Menge 1 1	1 1 6 1

Montage der Maschine

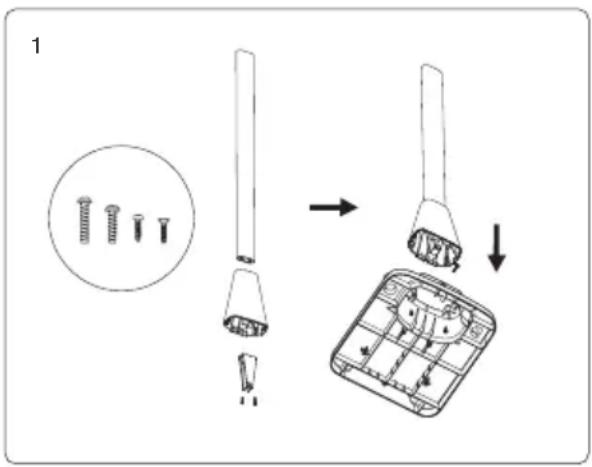

Installation der Ladestation

1. Nehmen Sie alle Teile aus der Verpackung. Es gibt insgesamt 6 Stück Schrauben vom Typ 4, die zusammen mit dem Basisverbinder verpackt sind. Bitte verwenden Sie den richtigen Schraubentyp wie unten beschrieben.
2. Stecken Sie das Metallrohr und den Stecker der Basisabdeckung in die Basisabdeckung. Achten Sie darauf, dass sich die beiden ausgefahrenen Teile auf der gleichen Seite befinden. Verriegeln Sie zwei Schrauben vom Typ 1.
3. Montieren Sie die Metallrohrbaugruppe mit der Basis, verriegeln Sie eine Schraube vom Typ 2 und zwei Schrauben vom Typ 3.
4. Montieren Sie den Zubehörhalter mit Sockel und Rohrbaugruppe und verriegeln Sie eine Schraube vom Typ 4.

Montage der elektrischen Bodenbürsten und Metallrohren

Halten Sie den Bodenkopf mit der linken Hand fest, führen Sie mit der rechten Hand das Metallrohr senkrecht in den Bodenkopf ein, richten Sie es an der leitfähigen Nadel aus und drücken Sie das Rohr, bis ein "Klick" zu hören ist.

Achtung: Halten Sie den Griff und den Bodenkopf in die gleiche Richtung, die leitfähige Nadel muss mit der Steckdose ausgerichtet sein.

Wenn beim Verpacken, Lagern oder Reinigen die elektrische Bodenbürste entfernt werden muss, drücken und halten Sie bitte die in der Abbildung gezeigte Entriegelungstaste der Bodenbürste gedrückt und ziehen Sie gleichzeitig die elektrische Bodenbürste in die in der Abbildung gezeigte Richtung.

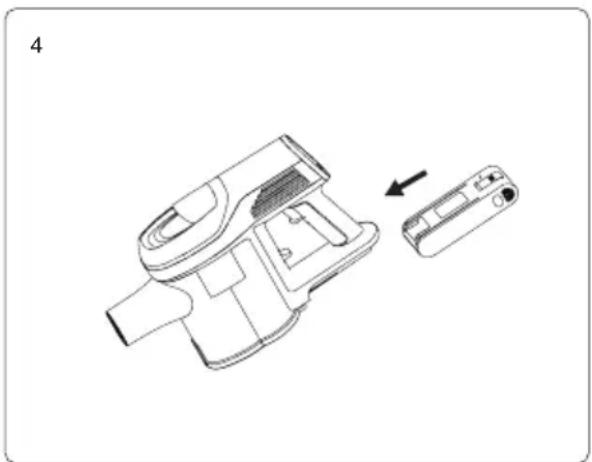

Installation des Akkupacks mit Handstaubsauger

Montage des Akkupacks: Halten Sie den Handstaubsauger in einer Hand, halten Sie den Akkupack in der anderen Hand, zielen Sie auf die Führungsrille am Körper, schieben Sie den Akkupack entsprechend der im Bild gezeigten Richtung ein. Ziehen Sie nach der Installation am Akku, um sicherzustellen, dass er sich nicht löst.

Achtung: Wenn der Staubsauger längere Zeit nicht benutzt wird, bitte entfernen Sie den Akku, packen Sie das Gerät gut ein und lagern Sie es an einem kühlen, trockenen Ort, niemals direkt im Sonnenlicht oder feuchter Umgebung.

Installation von Metallrohren und der gesamten Maschine

Montieren Sie zunächst die Bodenbürste und das Metallrohr gemäß der Methode der Montage von elektrischer Bodenbürste mit dem Metallrohr.

Montieren Sie die Bodenbürste mit Metallrohrbaugruppe und Handstaubsauger: Richten Sie wie auf dem Bild gezeigt die leitfähige Nadel des Metallrohrs mit der Kupplung der Saugdüse aus und drücken Sie nach oben, bis ein "Klick" zu hören ist.

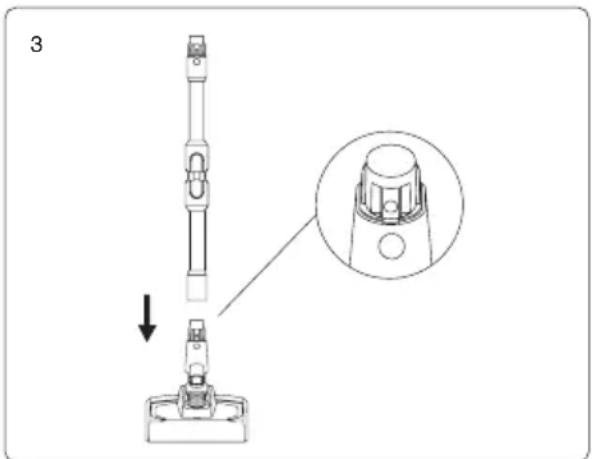

Montage und Demontage der Polierbürste und der gesamten Maschine

1. Bitte halten Sie die Polierte Bodenbürste mit einer Hand entsprechend der in der Abbildung gezeigten Richtung und führen Sie mit der anderen Hand das Metallrohr in den Polierbürstenanschluss ein.
2. Richten Sie dann die leitfähige Nadel mit der Kupplung aus und schieben Sie das Metallrohr, bis ein "Klick" zu hören ist.

3

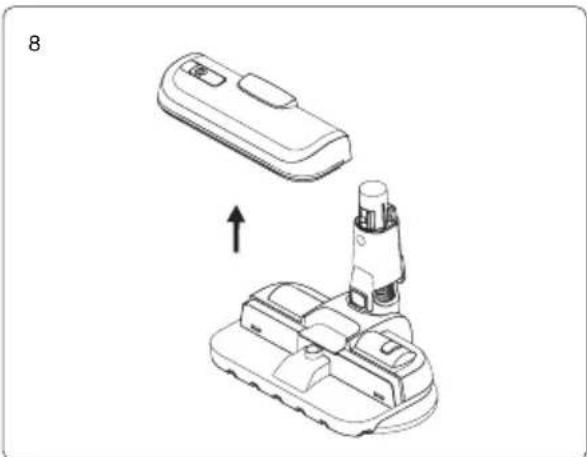

Montieren und demontieren Sie den Frischwassertank der Polierte Bodenbürsten

1. Um den Frischwassertank der Polierte Bodenbürsten zu lösen, ziehen Sie am Griff des Frischwassertanks nach oben.
2. Installieren Sie den Frischwassertank und drücken Sie ihn nach unten, bis er fest sitzt.

Montage und Demontage vom Lappen der Polierscheibe

1. Das mittlere Loch der Lappen ist mit dem mittleren Loch der Polierscheibe ausgerichtet und kann verwendet werden, indem es am Velcro der Polierplatte befestigt wird.
2. Entfernen Sie den Lappen von der Polierscheibe, spülen Sie ihn mit Wasser ab und trocknen Sie ihn vor der Wiederverwendung.

Auchtung: Lappen oder die Polierte Bodenbürste können bei JIMMY-Händlern oder Kundendiensten gekauft werden.

Frische Wassetank der Polierte Bodenbürste ausfüllen

1. Öffnen Sie den Wassereinfüllstopfen am Frischwassertank.
2. füllen Sie Wasser aus dem Wassereinlass in den Frischwassertank.
   3.Wenn das Wasser voll ist, den Einfüllstopfen bis zum Ende drücken.

Achtung: Um Schäden am Frischwassertank zu vermeiden, füllen Sie ihn nicht mit alkoholischen oder ätzenden Lösungen.

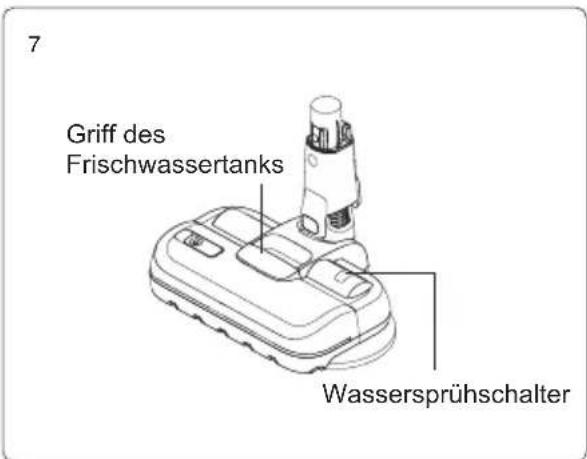

Griff des Frischwassertanks Wassersprühschalter

9 Lappen Drehscheibe

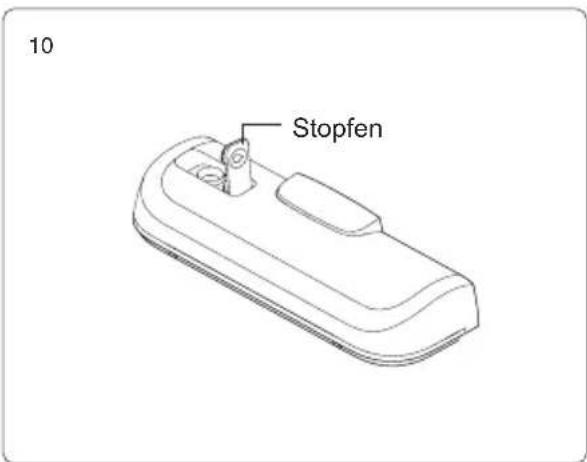

10 Stopfen

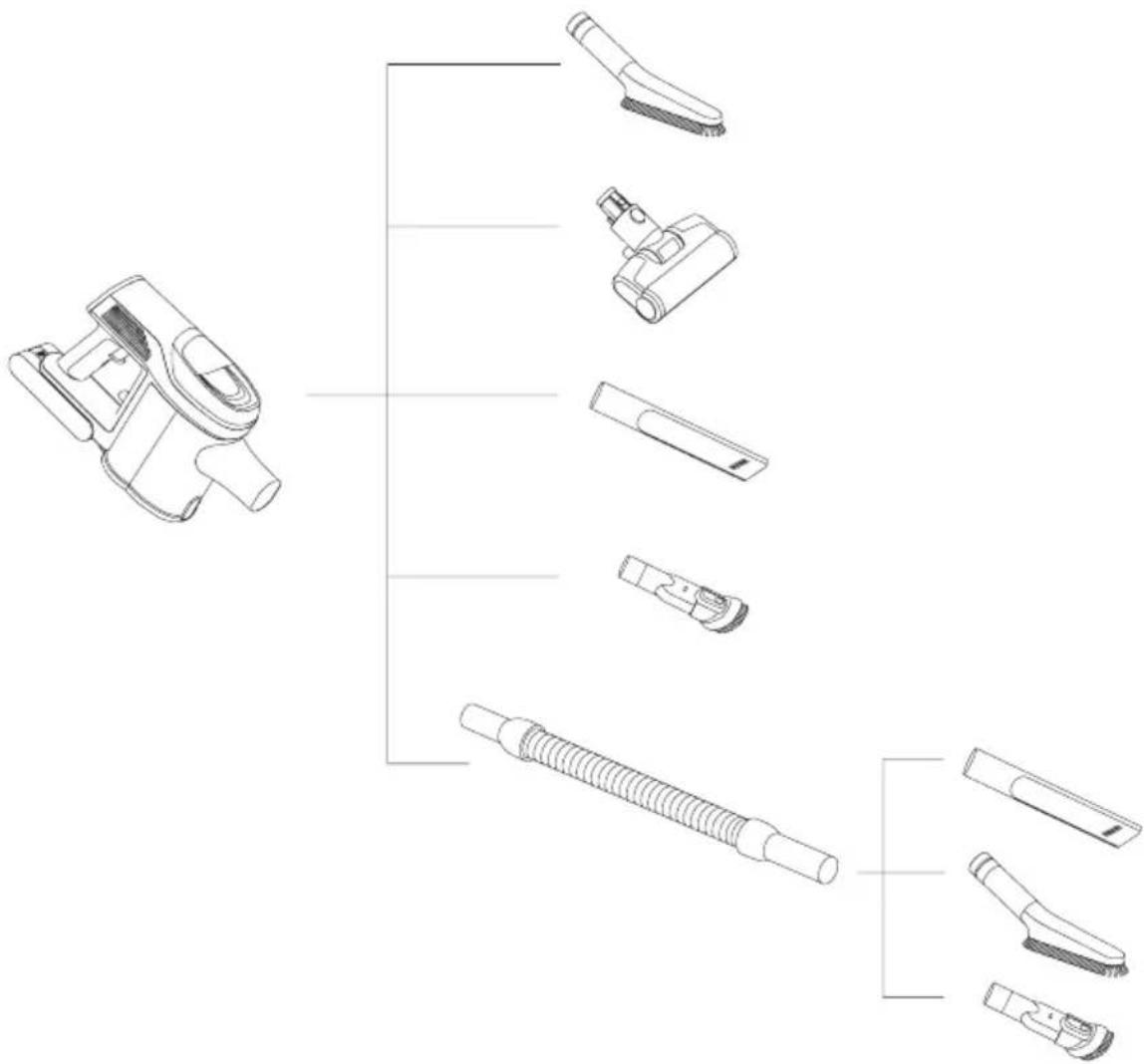

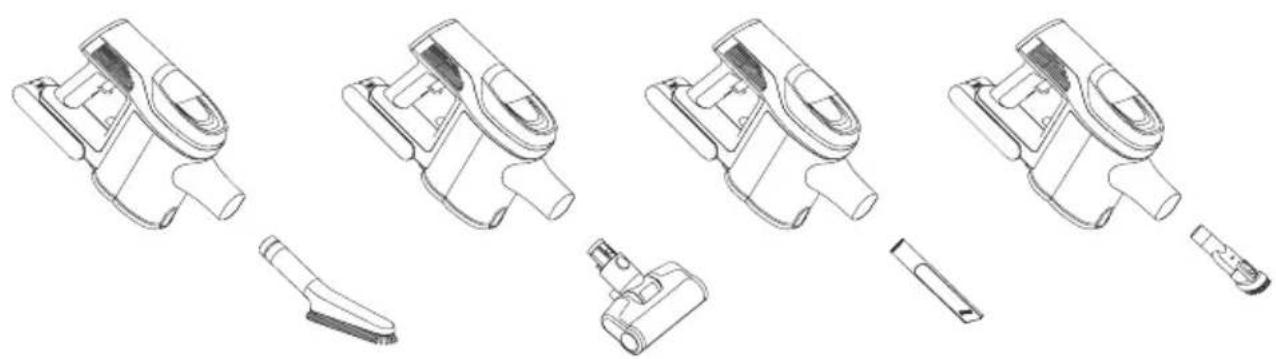

Anschluss des Zubehöres

Zur Vereinfachung der Verwendung ist dieses Produkt speziell mit einigen Zubehörteilen für den Handstaubsauger ausgestattet. Wenn Sie den Handstaubsauger allein verwenden, können Sie das Zubehör je nach Bedarf direkt oder über einen Teleskopschlauch anschließen.

Die Verbindung zwischen dem Handstaubsauger und dem Sofasauger, der Flachsauger, der Bettbürste und der weichen Bürste ist in der Abbildung dargestellt:

Zubehör-Verbindungsliste

Verwendung des Staubsaugers

Aufladung

Achtung: Wenn Sie das Produkt zum ersten Mal verwenden, ist die Akkuleistung nicht voll. Sie müssen den Staubsauger vor dem Gebrauch aufladen.

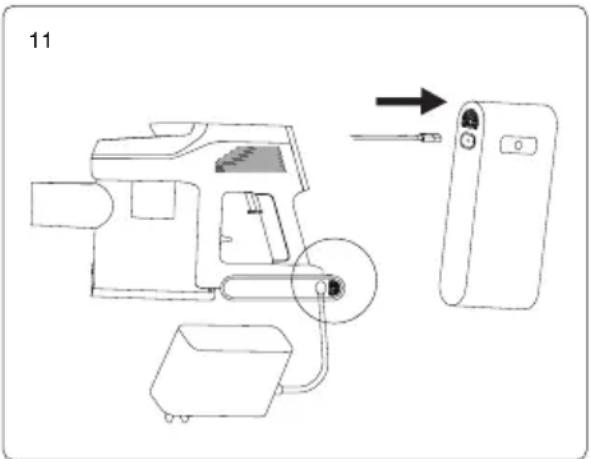

Aufladung des Staubsaugers

Wenn die Leistung des Staubsaugers nicht ausreicht, laden Sie den Staubsauger bitte rechtzeitig auf. Wenn die Spannung zu niedrig ist, schaltet der Staubsauger das Schutzphänomen automatisch aus, um den Akku zu schützen, und der Staubsauger muss zu diesem Zeitpunkt aufgeladen werden. Stecken Sie das Ladegerät während des Ladevorgangs in die Steckdose, stecken Sie die Andere Seite des Ladegeräts in den Akku, um es aufzuladen, wenn das Bildschirm des Handstaubsaugers eine Leistungssteigerung anzeigt, bedeutet dies, dass der Staubsauger aufgeladen wird. Im vollen Ladezustand wird der Akkustand bei 100 % angezeigt.

Wenn der Akku zum Aufladen nicht in das Gerät eingebaut ist, leuchtet das Licht am Akku während des Ladevorgangs rot und grün, wenn er vollständig aufgeladen ist.

Achtung:

1. Wenn die Akkuleistung unter ≤20% liegt, arbeitet die Maschine in diesem Status im Max-Modus, wechselt sie automatisch in den Turbo-Modus. Wenn der Akku leer ist, schaltet sich die Maschine automatisch aus.

2.Wenn der Staubsauger lange nicht benutzt wird, laden Sie den Akku alle drei Monate auf, um einen Ausfall der Batterie zu vermeiden.

11

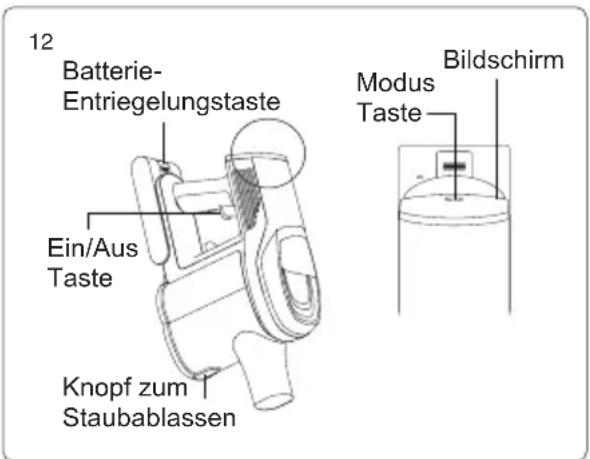

12 Batterie- Entriegelungstaste Ein/Aus Taste Knopf zum Staubablassen Modus Taste Bildschirm

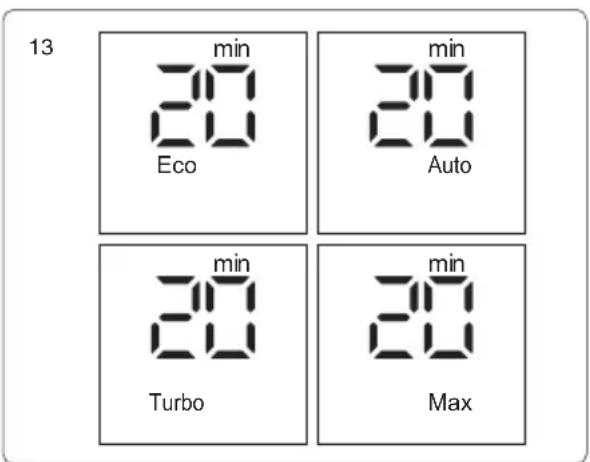

13 min 20 Eco min 20 Auto min 20 Turbo min 20 Max

Ziehen Sie nach dem Aufladen bitte den Stecker des Ladegeräts aus der Steckdose und beenden Sie den Ladevorgang.

Hinweis: Wenn das STromkabel beschädigt ist, muss es von einem Fachmann des Herstellers, seiner Reparaturabteilung oder einer ähnlichen Abteilung ausgetauscht werden, um Gefahren zu vermeiden

Verwendung von Handstaubsauger und LED-Bildschirminhalten

Nehmen Sie den Staubsauger aus dem Lagerregal und drücken Sie die Ein/Aus Taste, um den Staubsauger zu starten oder zu stoppen. Mit der Modustaste kann der Arbeitsmodus eingestellt werden. Wenn die Maschine eingeschaltet ist, arbeitet sie im Auto Modus, drücken Sie die Modustaste, um in die Sequenz Turbo-Max - Eco Modus zu wechseln.

In der Mitte der LED-Bildschirm wird die verbleibende Nutzungszeit des Produkts im aktuellen Arbeitsmodus angezeigt, und die verbleibende Nutzungszeit ändert sich, wenn der Modus umgeschaltet wird.

Wenn das Produkt im Max-Modus arbeitet und die Akkuleistung unter 20 % fällt, wechselt das Produkt automatisch vom Max in den Turbo-Modus, um die Produktlaufzeit zu verlängern. Nachdem der Akku auf mehr als 20 % Leistung aufgeladen wurde, kann das Produkt im Max-Modus arbeiten.

Im Auto-Modus passt das Gerät die Leistung automatisch an die erkannte Staubkonzentration und die Art des Bodens an, um eine effizientere Reinigung zu ermöglichen. Im Automatikmodus zeigt das Bildschirm unabhängig von der Stromversorgung Auto an.

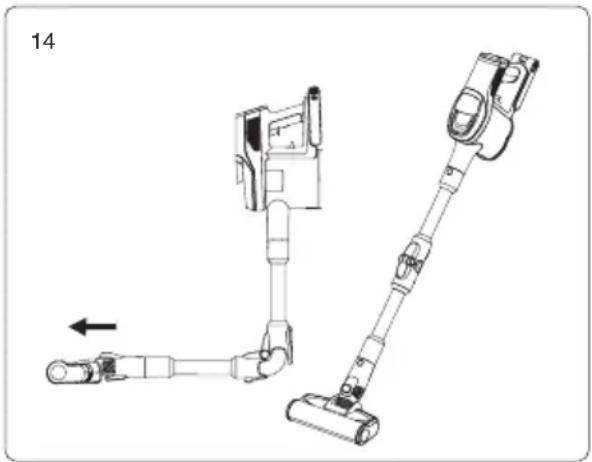

Verwendung von flexiblem Metallschlauch

Das flexible Metallrohr kann zum Reinigen unter dem Sofa, Tisch, Bett und anderen Möbeln verwendet werden. Drücken Sie den Entriegelungsknopf des flexiblen Metallschlauchs, um ihn zu biegen.

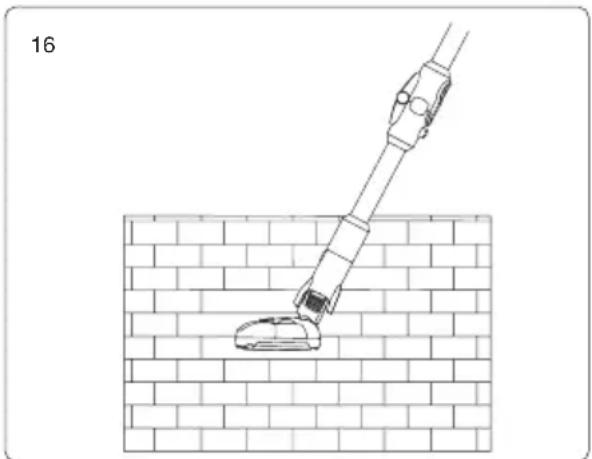

Die Verwendung von Polierscheiben

Die Polierscheibe eignet sich zum Reinigen von Hartböden, Bodenfliesen usw.

1. Schalten Sie den Staubsauger ein und die Polierscheibe beginnt sich zu drehen und die Maschine arbeitet standardmäßig im Eco-Modus.

2. Treten Sie auf den Wassersprühschalter der polierte Bodenbürste, die Wasseraustrittsanzeige an der Polierscheibe leuchtet immer und es beginnen, Wasser auf die Polierscheibe zu sprühen. Drücken Sie die Modus-Taste der gesamten Maschine, um die von der Wasserpumpe versprühte Wassermenge umzuschalten (Eco-Modus - weniger Sprühvolumen und Max-Modus für großes Sprühvolumen).

3. Treten Sie auf die polierte Bodenbürste am Wassersprühschalter erneut, um den Wassersprühnebel zu stoppen, und das Sprühwasser indikator erlischt.

15 Wassersprühschalter Griff des Frischewassertanks Sprühwasser indikator

1. Sie müssen sicherstellen, dass die Auslassanzeige leuchtet, damit die Polierte Bodenbürste Wasser spritzen kann.
2. Wenn die Polierte Bodenbürste überschüssige klebrige Flüssigkeiten auf dem Boden wischt, wie Honig / Mayonnaise / Ahornsirup / usw. schalten sich die Polierscheibe und der Staubsauger automatisch aus. Dabei handelt es sich um ein Sicherheitsmerkmal zum Schutz des Motors und der Getriebe.
3. Die Polierte Bodenbürste kann kein Wasser aufnehmen.
4. Die Polierte Bodenbürste kann nicht mit Wasser gespült werden.

Verwendung eines elektrischen Bodenbürsten

Der elektrische Bodenbürste eignet sich zum Reinigen aller Arten von Böden wie Hartböden, Fliesen und Teppichen usw.

Achtung:

Wenn während des Betriebs des elektrische Bodenbürsten eine große Menge an Fremdstoffen eingeatmet oder zu viel Faser gewickelt wird oder sogar ein Kind im Spiel mit der Maschine versehentlich seine Hand in die Düse steckt, was zu einem abnormalen Stopp der Bürstenrolle führt, funktioniert der elektrische Bodenkopf nicht mehr, um die persönliche Sicherheit und den Bürstenmotor zu schützen.

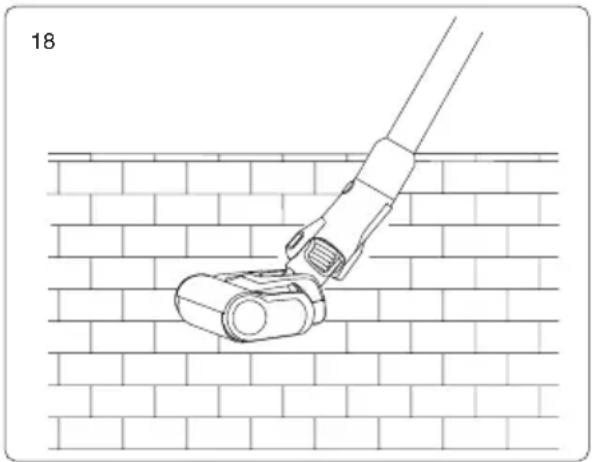

Verwendung von Zubehör

Flexible Flachabsaugung: Geeignet für die Reinigung von Spalten, Türen, Fensterecken und anderen schmalen Spalten.

Polsterwerkzeug: geeignet für die Reinigung von Schrank, Fensterbank, Sofa und Tischfläche.

Elektrischer Matratze Absaugung: Geeignet für Sofa und Matratze. Die walzenbürste schlägt und reinigt dann die Hausstaubmilbe und das Allergen von tiefem Sofa oder Bett.

Weiche Bürste: geeignet zum Reinigen von Vorhängen, Bücherregalen usw.

Reinigung und Austausch von Teilen

Achtung:

1. HEPA-Filter sind bei lokalen Staubsaugerhändlern erhältlich.
2. It wird empfohlen, den Staubbecher nach jedem Gebrauch zu reinigen. Wenn der Staubbecher voll ist oder der HEPA-Filter verstopft ist, muss er rechtzeitig gereinigt und gegebenenfalls ausgetauscht werden.
3. Die elektrischen Walzenbürste kann sich nach längerem Gebrauch mit den Haaren verfangen. Es muss rechtzeitig gereinigt werden, damit das Vakuum effizienter arbeitet.

Staubbehälter und Filter reinigen

Wenn der Staub voll ist oder die HEPA verstopft ist, reinigen Sie bitte rechtzeitig den Staubbecher und den HEAP-Filter. Ersetzen Sie bei Bedarf die HEPA.

Schritte zum Reinigen des Staubbechers und des Filtersystems:

1. Drücken Sie die Entriegelungstaste des Staubbechers, um den unteren Deckel des Staubbechers zu öffnen, und gießen Sie den Staub in den Mülleimer.
2. Heben Sie die HEPA Deckelbaugruppe an. Halten Sie den HEPA fest und drehen Sie ihn im Uhrzeigersinn, um den HEPA zu entfernen und zu reinigen. Die HEPA muss nach dem Waschen vollständig getrocknet sein, bevor sie wieder verwendet werden kann.
3. Drücken Sie den Entriegelungsknopf des Staubbechers und entfernen Sie den Staubbecher. Halten Sie den Zyklon-Montagegriff fest und ziehen Sie ihn aus dem Staubbecher. Demontieren Sie den Zyklondeckel, den Sekundärstaubbecher, den Einstellring und den inneren Zyklon nacheinander zur Reinigung. Nach dem Waschen müssen alle Teile vollständig trocken sein, bevor sie wieder verwendet werden können. Bauen Sie die Teile nach der Reinigung in der umgekehrten Reihenfolge der Demontage wieder zusammen.

Elektrische Walzenbürste reinigen

1. Schieben Sie die Entriegelungstaste der Walzenbürste entlang der Pfeilrichtung zum Entfernen der Seitenabdeckung.
2. Entfernen Sie eine Seite der Walzenbürste und nehmen Sie die zur Reinigung aus der Bodenbürste.
3. Bauen Sie die Bürste nach dem Reinigen oder Austauschen in entgegengesetzter Reihenfolge der Demontage wieder zusammen.

Lagerung des Staubsaugers

Wenn der Staubsauger lange im Leerlauf ist, bitte entfernen Sie den Akku, verpacken Sie das Produkt und lagern Sie es an einem kühlen und trockenen Ort, nicht in direktem Sonnenlicht oder feuchter Umgebung.

Drücken Sie die Batterieentriegelungstaste, ziehen Sie den Akku nach unten heraus wie in der gezeigten Richtung, legen Sie den Akku in eine Plastiktüte und bewahren Sie ihn dann an einem trockenen Ort auf.

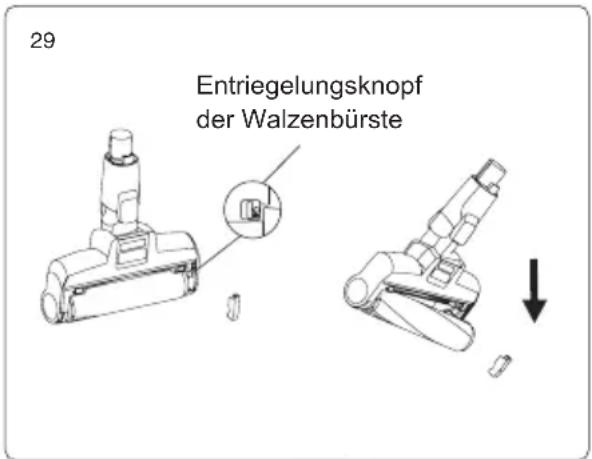

29 Entriegelungsknopf der Walzenbürste

30 Batterie Entriegelungsknopf

Fehlersuche

Bevor Sie die Wartungsabteilung beauftragen, überprüfen Sie bitte die folgenden Punkte.

Probleme Mögliche Ursachen Lösung
Der Motor funktioniert nicht	Der Akku ist leer Den Staubsauger aufladen
	Metallrohr, Bodendüse, Akku und Staubsauger sind nicht richtig montiert	Überprüfen Sie, ob das Zubehör korrekt am Staubsauger montiert ist
Saugleistung ist schwach	Staubbecher ist voll Den Staubbecher reinigen
	Filter blockiert Den Filter ersetzen oder Waschen
	Luftweg der Bodenbürste ist blockiert	Reinigen Sie die elektrischen Walzenbürsten
Kurze Arbeitszeit nach dem Aufladen	Maschine nicht vollständig aufgeladen	Laden Sie den Akku gemäß den Anweisungen im Ladebereich vollständig auf
	Alterung der Batterie	Neue Batterien können bei lokalen Händlern gekauft werden

Wenn das elektrische Gerät defekt ist und von einem professionellen Kundendienst betreut oder repariert werden muss, wird der Fehlercode F1-F9 auf dem Bildschirm angezeigt. Wenden Sie sich bitte an das Kundendienstpersonal vor Ort und geben Sie den Fehlercode an.

Achtung: Liegen weitere Mängel vor, werden Spezialwerkzeuge benötigt, die an der dafür vorgesehenen Wartungsstelle repariert und ausgetauscht werden müssen.

Technische Parameter

Model JV9 Pro Aqua
Nennspannung 25.2V	---
Nennleistung 500W
Adapter-Eingang 100-240V~ 50/60Hz
Adapter-Ausgang 30V	--- 600mA
Modell der elektrischen Bodenbürste T-EB110KC
Nennleistungder elektrischen Bodenbürste 30W
Kapazität des Akkupacks 2500mAh
Ladezeit 4h-5h
Modell der Polierscheibe T-PP2.0A
Nennleistung der Polierscheibe 30W

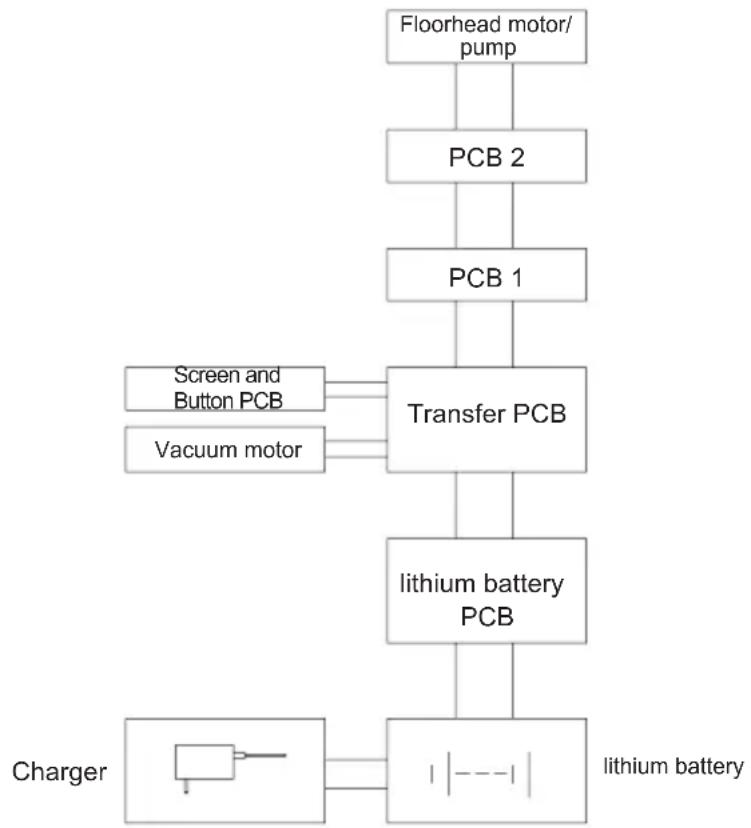

Schaltplan

Info des Herstellers

Hersteller Kingclean Electric Co., Ltd
Anschrift	Xiangyang-Straße 1, Suzhou-Neustadtteil, Jiangsu-Provinz, VR China, 215009

Entsorgung

Maschinen, Zubehör und Verpackungen sollten umweltgerecht zurückgewonnen werden.

Werfen Sie die Maschine nicht in den Hausmüll!

Nur für die europäischen Länder: Maschinen, die gemäß der Richtlinie 2012/19/EU nicht mehr verwendbar sind, die defekten oder verbrauchten Akkupacke/Akkus gemäß der Richtlinie 2006/66/EG müssen getrennt auf umweltgerechte Weise gesammelt und entsorgt werden.

Akkupack/Akku

Der eingebaute Akku sollte nur von Fachleuten entfernt und entsorgt werden.

Gehäuse zu öffnen kann die Maschine beschädigen. Werfen Sie Akkupack/Akku nicht in den Hausmüll, in das Feuer oder Wasser. Akkupack/Akku sollte möglichst umweltgerecht entladen, gesammelt, zurückgewonnen oder entsorgt werden.

Ohne Vorankündigung können die Regeln geändert werden.

Garantie

Für dieses Produkt gilt eine zweijährige Garantie ab Kaufdatum.

Ausgeschlossen sind normale Abnutzung, gewerbliche Nutzung, Änderungen an Geräten nach dem Kauf, Beschädigung wegen Reinigungstätigkeiten und unsachgemäßer Verwendung, vom Käufer oder Dritten verursachte Schäden, Schäden, die auf die äußere Umgebung zurückzuführen sind.
