MANUALE UTENTE JV9 Pro Aqua JIMMY

27 Pulsante di sgancio della tazza antipolvere

Questo aspirapolvere è stato progettato per uso domestico. Non utilizzare per scopi commerciali o altro.

Si prega di leggere questo manuale d'uso con attenzione prima dell'utilizzo e di conservarlo per riferimenti futuri.

Non tenere l'aspirapolvere vicino a fonti di calore o impianti ad alta temperatura.

Non utilizzare o conservare l'apparecchio in condizioni estreme, per esempio a temperature estreme. Si raccomanda l'utilizzo all'interno, ad una temperatura tra i 5 °C e i 40 °C. Conservare l'aspirapolvere in luoghi asciutti ed evitare la luce diretta del sole.

Eseguire una ricarica completa della batteria prima del primo utilizzo o dopo un periodo di fermo.

Prima dell'utilizzo, assicurarsi che la spazzola rotante sia installata correttamente, altrimenti potrebbe causare il blocco della ventola e bruciare il motore.

Si prega di non utilizzare l'aspirapolvere per aspirare detersivo, olio, schegge di vetro, aghi, cenere di sigaretta, polvere bagnata, acqua, fiammiferi, ecc.

Si prega di non utilizzare l'aspirapolvere per aspirare particelle piccole, come cemento, gesso in polvere, muro, oppure oggetti di grandi dimensioni, come palle di carta, altrimenti potrebbero causare malfunzionamenti come blocco e bruciatura del motore.

Evitare di bloccare la bocchetta di ingresso dell'aria o la spazzola rotante, potrebbe causare guasti al motore.

Non mettere le mani o i piedi nell'ingresso della spazzola per evitare infortuni.

Non versare e spruzzare acqua o altri liquidi sull'apparecchio per prevenire cortocircuiti ed il danneggiamento dello stesso.

Se la spazzola non funziona, verificare che sia libera da capelli o altre fibre lunghe e pulirla tempestivamente.

Quando non si utilizza l'apparecchio per un lungo periodo, assicurarsi che la batteria sia stata caricata completamente e ricaricarla ogni 3 mesi.

Scollegare il caricabatteria per pulire o riparare l'apparecchio. Sostenere il caricatore quando si collega o scollega, senza tirare il cavo.

Utilizzare un panno asciutto per pulire l'aspirapolvere. Non utilizzare liquidi come benzina, alcool, diluenti per smalto, ecc., che potrebbero causare crepe o lo sbiadimento dei colori.

Se l'apparecchio non funziona dopo una ricarica completa, deve essere controllato e riparato presso un centro assistenza; si prega di non smontare la macchina da soli.

L'apparecchio contiene batterie. Devono essere smaltite e riciclate in modo sicuro.

In presenza di danni al cavo di alimentazione rivolgersi al centro assistenza del produttore.

Questo aspirapolvere può essere utilizzato da bambini di età superiore agli 8 anni e persone con disabilità sotto supervisione oppure previa raccomandazione su utilizzo sicuro e rischi.

Utilizzare solo con l'alimentatore in dotazione con l'aspirapolvere.

Componenti

1 2 3 4 5 6

7 8 9

10 11 12 13 14 15

Parti di supporto

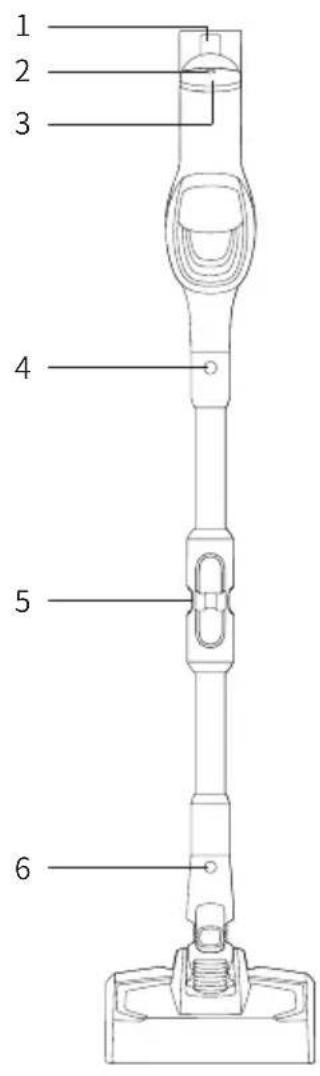

1. Pulsante rilascio batteria
2. Pulsante On/Off
   3.Schermo led
3. Pulsante rilascio tubo
   5.Tubo principale
   6.Pulsante di rilascio della spazzola

4. Pulsante di commutazione

5. Pulsante di rilascio del contenitore per la polvere

6. Supporto di stoccaggio

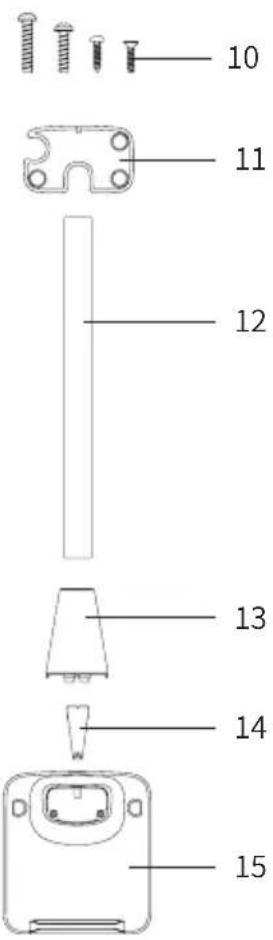

   10.Viti

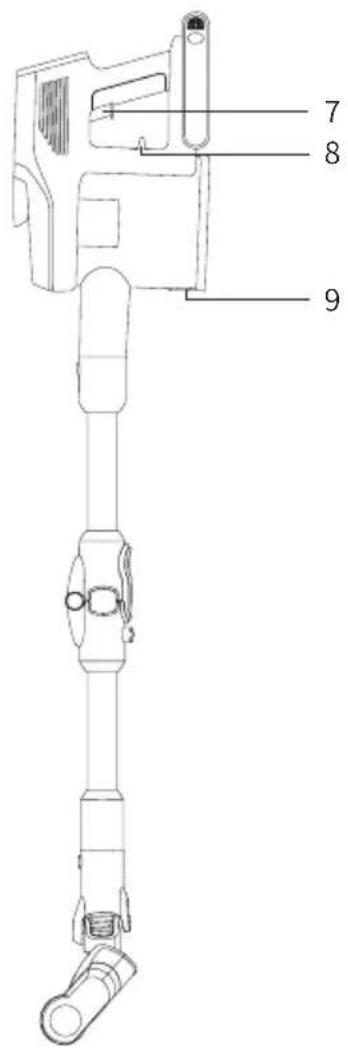

7. Porta accessori
8. Tubo principale
   13.Coperchio della base
9. Connettore del coperchio della base

15.Base di supporto
16. Alimentatore
17.Bocchetta per imbottiti
18.Spazzola per fessure
19.Tubo flessibile
20.Spazzola morbida
21.Spazzola anti-acaro
22.Spazzola motorizzata

Lista di imballaggio

Elemento	Aspirapolvere portatile	Spazzola motorizzata	Lucidatrice a umido	Spazzola motorizzata per materasso	Tubo metallico flessibile	Spazzola morbida
Quantità 1 1	1 1 1 1
Elemento	Spazzola per fessure	Strumento per tappezzeria	Tubo flessibile	Pacchetto batteria	Adattatore	Porta accessori
Quantità 1 1	1 1 1 1
Elemento	Tubo di metallo	Coperchio della base	Connettore del coperchio della base	Base Viti	Manuale d'uso
Quantità 1 1	1 1 6 1

Assemblaggio del prodotto

Montaggio della base di ricarica

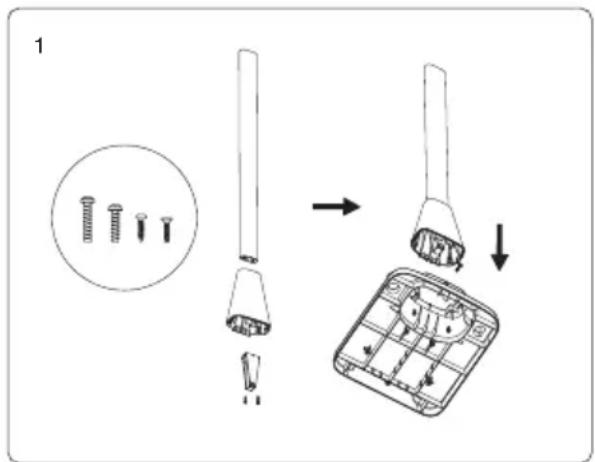

1. Estrarre tutte le parti dalla confezione. Ci sono in totale 6 pezzi e 4 tipi di viti confezionate insieme al connettore di base. Si prega di utilizzare il tipo di vite corretto come indicato di seguito.
2. Inserire il tubo metallico e il connettore del coperchio della base nel coperchio della base. Assicurarsi che le due parti siano sullo stesso lato. Bloccare due viti di tipo 1.
3. Assemblare il gruppo del tubo metallico con la base, bloccare una vite di tipo 2 e due viti di tipo 3.
4. Assemblare il supporto degli accessori con la base e il tubo, bloccare con una vite di tipo 4.

Assemblaggio della spazzola motorizzata con il tubo metallico

Tenere la spazzola motorizzata con la mano sinistra, usare la mano destra per inserire il tubo metallico verticalmente nella spazzola motorizzata, allineare e premere finché non si sente un "clic".

Attenzione: tenere l'impugnatura e la spazzola motorizzata nella stessa direzione, in modo da essere allineati con la presa.

Durante l'imballaggio, la conservazione o la pulizia, se la spazzola motorizzata necessita di essere rimossa, tenerla, premere il pulsante di rilascio e tirare il tubo di metallo nella direzione mostrata dalla freccia nell'immagine, quindi estrarre la spazzola motorizzata principale.

Installazione della batteria con l'aspirapolvere portatile

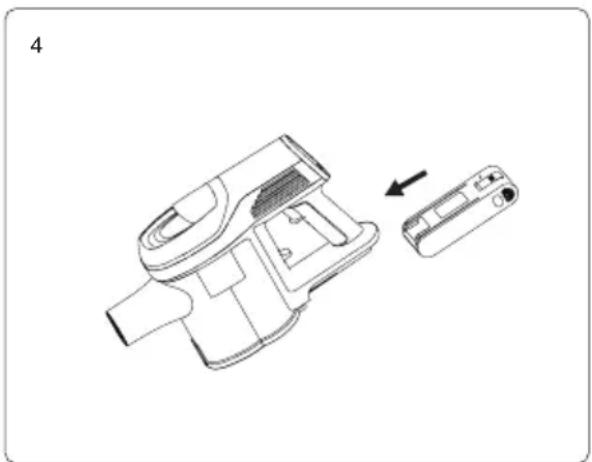

Prendere la batteria, allineare con la fessura di guida sul corpo dell'aspirapolvere portatile, inserire la batteria nella direzione della freccia come nell'immagine; quindi tirare la batteria dopo l'installazione per assicurarsi che non si allenti.

Attenzione: quando l'aspirapolvere rimane ferma per molto tempo, si prega di rimuovere la batteria, imballarla e conservala in un luogo fresco e asciutto; evitare la luce diretta del sole o ambienti umidi.

Installazionedellaspazzola motorizzata principale e del tubo metallico flessibile con l'aspirapolvere portatile

Innanzitutto, installare la spazzola motorizzata ed il tubo metallico flessibile seguendo la metodologia sopra descritta.

Dopodiché, come evidenziato dalla freccia, allineare il tubo metallico flessibile all'aspirapolvere portatile e spingere il tubo metallico verso l'alto finché non si sente un "click".

Montare e smontare la lucidatrice ad umido con la macchina

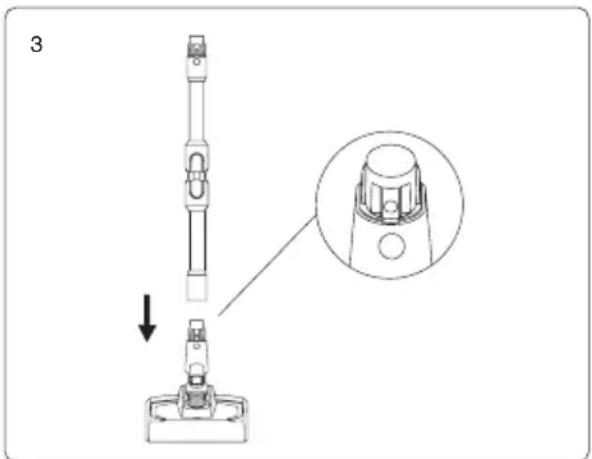

1. Tenere la lucidatrice ad umido e inserire il tubo di metallo nel connettore, nella direzione mostrata nell'immagine.
   2.Quindi, allineare e spingere il tubo metallico finché non si sente un "clic".

3

Montaggio e smontaggio serbatoio acqua pulita

1. Per staccare il serbatoio dell'acqua pulita, estrarre il serbatoio tenendo l'impugnatura.
2. Per installare il serbatoio dell'acqua pulita, premere verso il basso finché non è saldamente in posizione.

Montaggio e smontaggio del panno per la lucidatrice ad umido

1. Allineare il foro centrale dello spazzolone al piatto rotante e fissarlo.

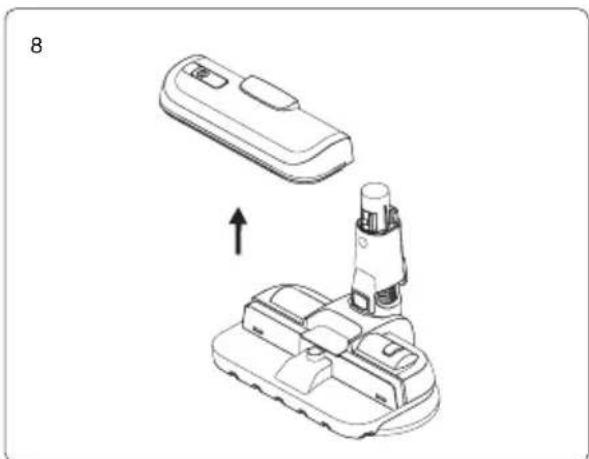

2. Togliere il panno dalla lucidatrice ad umido per lavarlo. Una volta asciugato è possibile riutilizzarlo.

Attenzione: il panno o la lucidatrice a umido possono essere acquistati presso il distributore JIMMY o presso il centro assistenza clienti.

Come riempire l'acqua nel serbatoio dell'acqua pulita

1. Sollevare il tappo di riempimento dell'acqua del serbatoio.
2. Riempire il serbatoio con acqua pulita.
3. Dopo che il serbatoio dell'acqua pulita è pieno, premere con decisione il tappo di iniezione verso il basso per fissarlo in posizione.

Attenzione: per evitare danni al serbatoio dell'acqua pulita, non riempirlo con soluzioni alcoliche o corrosive.

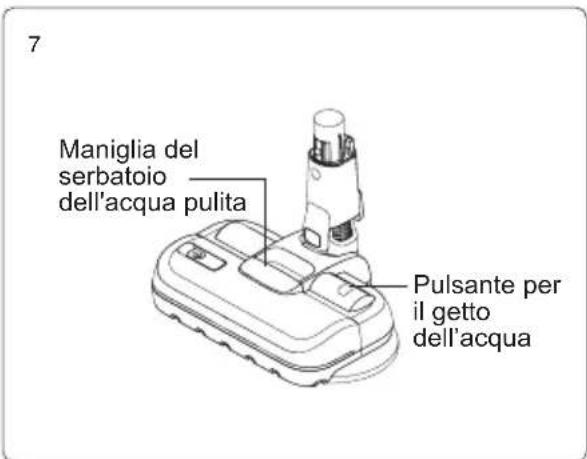

7 Maniglia del serbatoio dell'acqua pulita Pulsante per il getto dell'acqua

9 Panno Piatto rotante

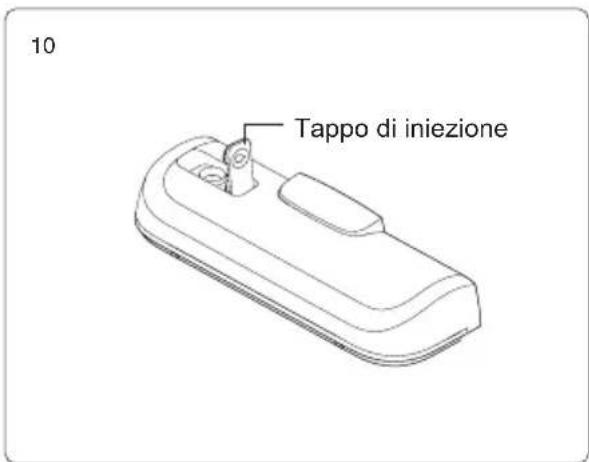

10 Tappo di iniezione

Installazione degli accessori

Per comodità di utilizzo, questo prodotto è equipaggiato di alcuni accessori per la parte portatile dell'aspirapolvere. Quando si utilizza solamente la parte portatile dell'aspirapolvere è possibile connettere direttamente gli accessori in base alle necessità oppure collegarli tramite il tubo flessibile.

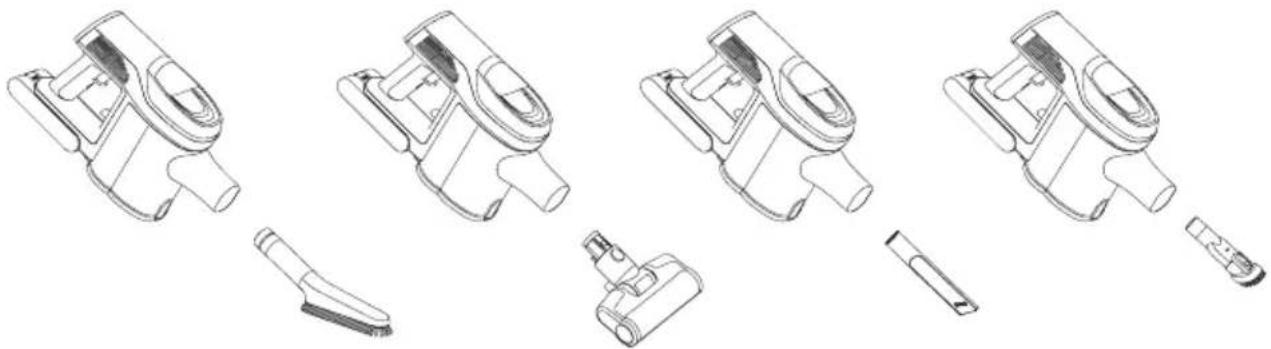

Collegare la spazzola per materassi, la bocchetta per fessure, la bocchetta per imbottiti e la spazzola morbida all'aspirapolvere portatile, come mostrato in figura.

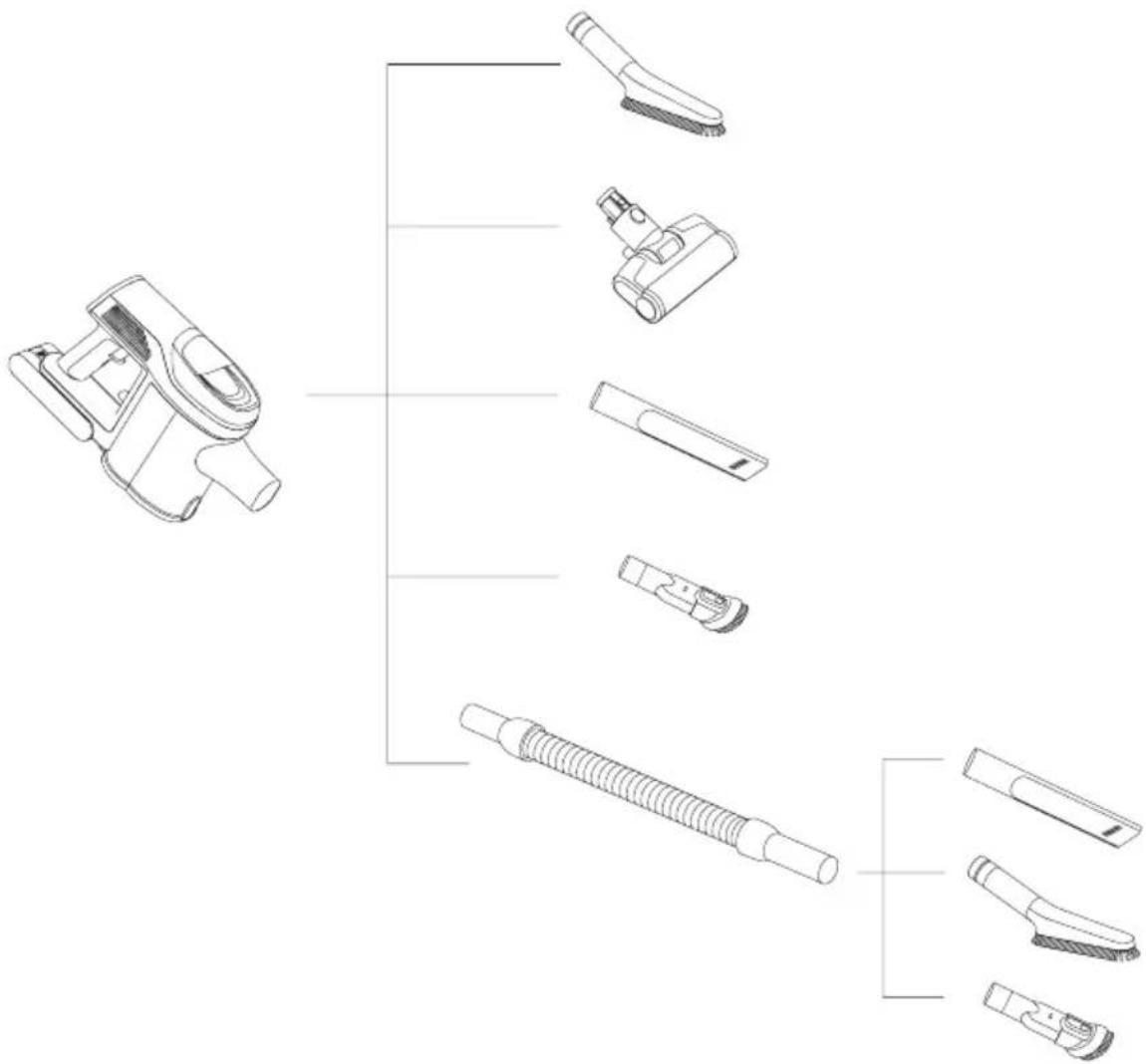

Collegamenti degli accessori

Utilizzo dell'aspirapolvere

Ricarica

Attenzione: quando si utilizza il prodotto per la prima volta, la batteria non è completamente carica. È necessario caricare l'aspirapolvere prima dell'uso.

Ricarica della macchina

Quando la potenza dell'aspirapolvere è insufficiente, è necessario caricarla in tempo; Quando la tensione è troppo bassa, per proteggere la batteria, l'aspirapolvere si spegnerà automaticamente, in questo caso l'aspirapolvere deve essere ricaricata. Durante la carica, collegare il connettore del caricabatterie alla presa di corrente CA, collegare l'altra estremità del caricabatterie alla batteria per avviare la carica. Quando il display mostra un aumento di potenza, l'aspirapolvere è in carica. Quando la carica è completa, il display mostra 100%.

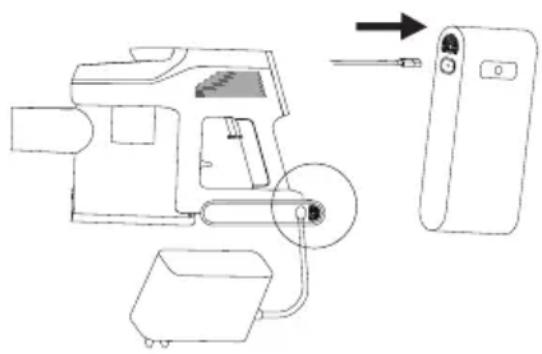

Se il pacco batteria viene caricato separatamente senza essere montato sulla macchina, durante la carica l'indicatore è rosso e diventa verde una volta completata la ricarica.

Attenzione:

1. quando la carica della batteria è inferiore al ≤20%, se il prodotto funziona in modalità Max, passerà automaticamente alla modalità Turbo. Quando la carica della batteria si esaurisce, il prodotto si spegnerà automaticamente.

2.se l'aspirapolvere rimane inutilizzato per un lungo periodo, caricare la batteria ogni tre mesi per evitare che si rompa.

11

Pulsante di rilascio della batteria Pulsante on/off Pulsante di rilascio della polvere

Pulsante Mode Schermo LED

13

min 20 Eco

min 20 Auto

min 20 Turbo

min 20 Max

Dopo la ricarica, staccare la spina del caricabatterie dalla presa di corrente e interrompere la ricarica.

Attenzione: se il cavo di alimentazione è danneggiato, per evitare pericoli, deve essere sostituito da un riparatore qualificato.

Schermo led e istruzioni

Estrarre l'aspirapolvere dal supporto, premere il pulsante On/Off per accendere o spegnere l'aspirapolvere. Il pulsante MODE regola la modalità di funzionamento. Quando l'apparecchio è acceso, aspira in modalità Auto, premere il pulsante MODE per passare alla sequenza di modalità Turbo- Max - Eco-Auto. Durante il cambio di aspirazione, la modalità in uso verrà mostrata sullo schermo LED.

La parte centrale dello schermo LED visualizza il tempo di esecuzione rimanente del prodotto

nella modalità corrente. Quando si cambia modalità, anche il tempo di esecuzione cambierà di conseguenza.

Quando il prodotto funziona in modalità Max e la carica della batteria scende sotto il 20%, per estendere il tempo di funzionamento del prodotto, passerà automaticamente dalla modalità Max a quella Turbo. Dopo che la batteria è caricata a una potenza superiore al 20%, il prodotto può funzionare in modalità Max.

Quando il prodotto pulisce pavimenti o tappeti in modalità Auto, regolerà la potenza di lavoro in base al tipo di pavimento rilevato, per ottenere una maggiore efficienza di pulizia. In modalità Auto, lo schermo LED visualizza quest'ultimo indipendentemente da quanto sia elevata la potenza di lavoro.

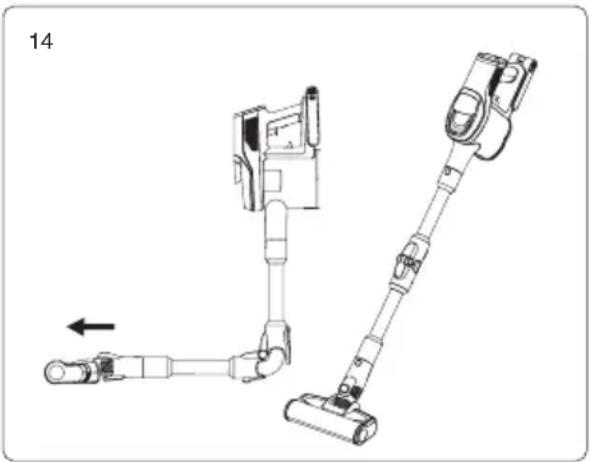

Utilizzo del tubo flessibile

Il tubo flessibile può essere utilizzato per pulire sotto il divano, il tavolo, il letto e altri mobili. Premere il pulsante di rilascio del tubo flessibile per piegarlo.

Utilizzo della lucidatrice ad umido

La lucidatrice ad umido può essere utilizzata per pulire pavimenti duri, pavimenti piastrellati ecc.

1. Accendere l'aspirapolvere, il piatto rotante della lucidatrice ad umido inizierà a ruotare e la macchina funzionerà in modalità Eco per impostazione predefinita.

2. Dopo aver premuto il pulsante spray, l'indicatore di uscita dell'acqua si accende e il dispositivo inizia a spruzzare acqua. Premendo il pulsante modalità è possibile regolare il volume del getto d'acqua (modalità Eco: volume inferiore e modalità Max: volume maggiore).

3. Premere nuovamente il pulsante spray per interrompere e spegnere il getto d'acqua.

Attenzione:

1. Assicurarsi che la spia di uscita sia accesa in modo che la lucidatrice ad umido possa spruzzare acqua.
2. Quando la lucidatrice ad umido sta pulendo liquidi eccessivamente appiccicosi sul pavimento, come miele/maionese/sciroppo d'acero/ecc. quest'ultima e l'aspirapolvere si spengono

15 Maniglia del s erbatoio dell'acqua pulita Pulsante per il getto dell'acqua Indicatore del getto dell'acqua

automaticamente. Questa è una funzione di sicurezza progettata per proteggere il motore e gli ingranaggi.

1. La lucidatrice ad umido non può assorbire acqua e non può essere lavata con acqua corrente.

Utilizzo della spazzola per pavimenti

La spazzola per pavimenti è adatta alla pulizia di tutti i tipi di pavimenti e tappeti.

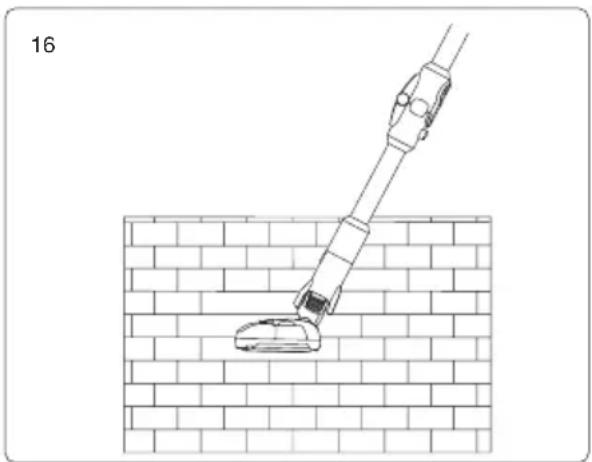

Attenzione: durante il funzionamento della spazzola per pavimenti, se viene inalato un grande volume di corpi estranei, vengono avvolte troppe fibre, oppure un bambino giocando mette per errore la mano nell'ugello, causando l'arresto anomalo della spazzola a rullo, la spazzola per pavimenti smetterà di funzionare, per proteggere la sicurezza personale e il motore di essa.

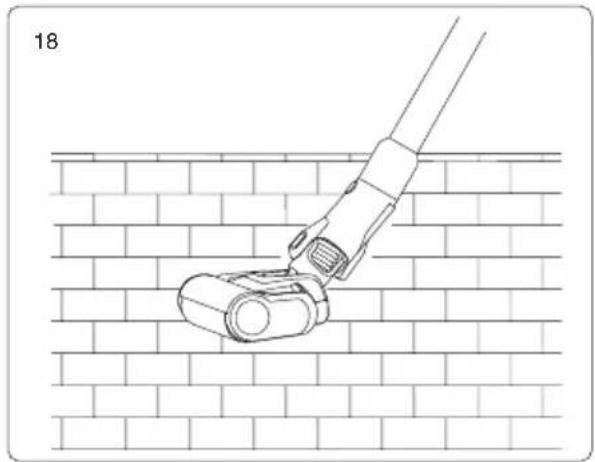

Uso degli accessori

Bocchetta per fessure: adatta per pulire fessure, angoli di porte o finestre e altri spazi stretti.

Utensile per tappezzeria: adatto per la pulizia di armadi, davanzali, divani e altre superfici.

Spazzola per materassi: adatta per divani e materassi. La spazzola rotante elimina e pulisce in profondità gli acari della polvere e gli allergeni.

Spazzola morbida: adatta per la pulizia di mobili che necessitano di cure particolari, come librerie, oggetti artigianali, ecc.

Pulizia e sostituzione dei componenti

Attenzione:

1. Il filtro HEPA è disponibile per la vendita presso i distributori di aspirapolvere locali.
2. Si consiglia di pulire il contenitore della polvere dopo ogni utilizzo; quando il contenitore della polvere è pieno o il filtro HEPA è ostruito, è necessario pulirlo e se necessario, sostituirlo.
3. La spazzola motorizzata potrebbe rimanere ostruita dai capelli dopo un uso prolungato. È necessario pulirla in tempo per far sì che l'aspirapolvere funzioni in modo più efficiente.

Pulizia del contenitore della polvere e il sistema di filtraggio

Quando il contenitore della polvere è pieno o il filtro HEPA ostruito, lo schermo LED visualizzerà l'icona HEPA come nell'immagine per ricordare di pulire il contenitore della polvere e il filtro.

Fasi di pulizia del contenitore della polvere e dei filtri:

1. Premere il pulsante di rilascio del coperchio inferiore del contenitore della polvere, aprirlo e gettare la polvere nel cestino.

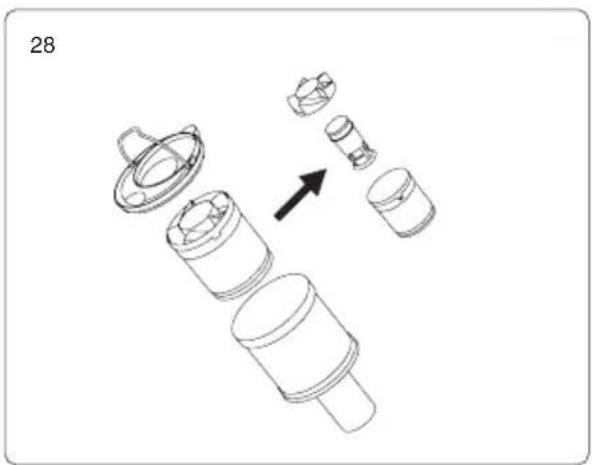

2. Sollevare il gruppo coperchio HEPA dal contenitore della polvere. Ruotare il filtro HEPA in senso orario e rimuoverlo dal coperchio per lavarlo. Dopo il lavaggio, il filtro HEPA deve essere completamente asciutto prima di riutilizzarlo.
3. Premere il pulsante di rilascio del contenitore della polvere situato dietro, per rimuoverlo. Tenere l'impugnatura del gruppo ciclone ed estrarlo dal contenitore della polvere. Smontare la parte superiore del ciclone, il contenitore della polvere, l'anello di regolazione e il ciclone interno in sequenza, per la pulizia. Dopo il lavaggio, tutte le parti devono essere completamente asciutte prima di riutilizzarle. Dopo la pulizia, reinstallare le parti nella sequenza inversa rispetto all'installazione.

Pulizia spazzola a rullo

1. Spostare il gancio di rilascio della spazzola a rullo lungo la direzione della freccia per rimuovere il coperchio laterale.
2. Rimuovere un'estremità della spazzola a rullo ed estrarla dall'ugello per la pulizia.
3. Dopo la pulizia o la sostituzione della spazzola a rullo, rimontarla nella sequenza inversa rispetto all'installazione.

Conservazione dell'aspirapolvere

Quando l'aspirapolvere non viene utilizzato per un lungo periodo, rimuovere la batteria, imballare il prodotto e conservarlo in un luogo fresco e asciutto, non esporre alla luce diretta del sole o in ambienti umidi.

Rimozione della batteria

Premere il pulsante di rilascio della batteria, estrarre la batteria all'indietro e riporla in una busta di plastica, quindi conservarla in un luogo asciutto.

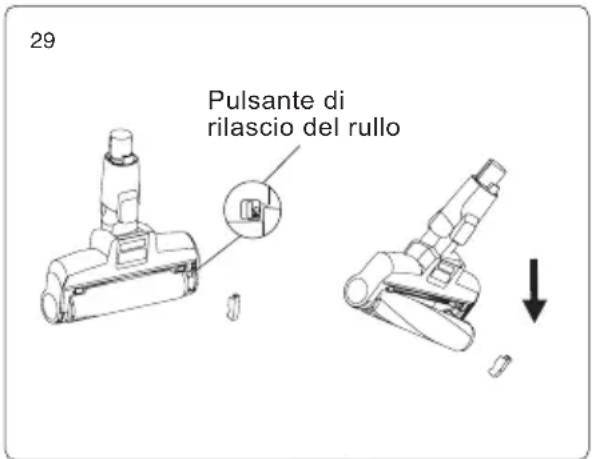

29 Pulsante di rilascio del rullo

30 Pulsante di rilascio della batteria

Risoluzione dei problemi

Si prega di controllare quanto segue prima di rivolgersi al servizio di assistenza.

Problema Possibile causa Soluzione
Il motore non funziona	La batteria non ha potenza Caricare l'aspirapolvere
	Il tubo, la bocchetta per pavimenti, la batteria e l'aspirapolvere non sono assemblati correttamente	Controllare che gli accessori siano montati correttamente sull'aspirapolvere
Gocce di aspirazione	Contenitore della polvere pieno Pulire	il contenitore della polvere
	Filtro bloccato Pulire o sostituire il filtro
	Passaggio dell'aria della spazzola per pavimenti bloccata	Pulire il passaggio dell'aria
Minor tempo di utilizzo dopo la ricarica	Macchina non completamente carica	Seguire il manuale di istruzioni per caricare completamente la batteria
	Batteria datata	Le nuove batterie possono essere acquistate dal distributore locale

Quando si verifica un difetto nei componenti elettrici, che richiede l'intervento di un tecnico professionista per istruzioni o riparazioni, sullo schermo LED comparirà l'avviso di difetto con codice di errore da F1 a F9. Contattare l'assistenza e fornire il codice di errore.

Attenzione: se si presentano altri guasti che richiedono l'uso di utensili speciali, per evitare pericoli, le riparazioni devono essere eseguite da personale qualificato.

Specifiche tecniche

Modello JV9 Pro Aqua
Tensione nominale 25.2V	---
Potenza nominale 500W
Voltaggio input ricarica 100-240V~ 50/60Hz
Voltaggio output ricarica 30V	--- 600mA
Modello spazzola per pavimenti T-EB110KC
Potenza nominale della spazzola motorizzata 30W
Capacità della batteria 2500mAh
Tempo di ricarica 4h-5h
Modello della lucidatrice ad umido T-PP2.0A
Potenza nominale della lucidatrice ad umido 30W

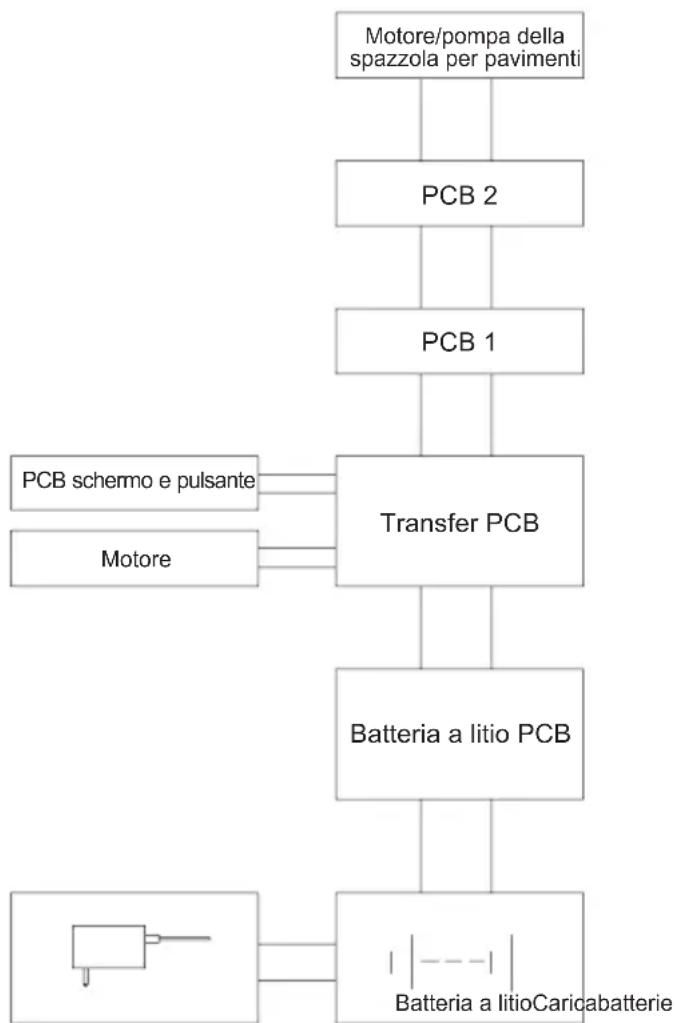

Schema elettrico

Informazioni sul produttore

Produttore Kingclean Electric	Co., Ltd
Indirizzo	No.1 Xiangyang road, Suzhou New District,Jiangsu province, 215009, China

Disposizione

La macchina, gli accessori e l'imballaggio devono essere suddivisi per un riciclo rispettoso dell'ambiente.

Non smaltire l'aspirapolvere e le sue parti assieme ai rifiuti domestici!

Solo per Paesi EC: in accordo con la Direttiva Europea 2012/19/EU, i dispositivi elettronici non più utilizzabili, e secondo la Direttiva Europea 2006/66/CE, i pacchi/batterie difettosi o usati, devono essere raccolti separatamente e smaltiti nel rispetto dell'ambiente.

Pacchi batteria/Batterie:

Le batterie integrate possono essere rimosse per lo smaltimento solo da personale qualificato.

L'apertura del guscio dell'alloggiamento può danneggiare o distruggere la macchina.

Non smaltire le batterie/pacchi batteria nei rifiuti domestici, nel fuoco o nell'acqua. Se possibile, i pacchi batteria/le batterie devono essere scaricati, raccolti, riciclati o smaltiti nel rispetto dell'ambiente.

Con riserva di modifiche senza preavviso

Informazioni sulla garanzia

Questo prodotto gode di due anni di garanzia dalla data di acquisto.

Sono escluse dalla garanzia la normale usura, l'uso commerciale, le alterazioni dell'apparecchio, le attività di pulizia non consone, l'utilizzo improprio o i danni causati da parte dell'acquirente o di terzi, danni imputabili a circostanze esterne.
