MANUAL DE USUARIO JV9 Pro Aqua JIMMY

Esta aspiradora está diseñada para uso doméstico. No lo utilice para fines comerciales o de otro tipo.

Por favor, lea atentamente este manual de instrucciones antes de utilizarlo y guárdelo adecuadamente para su futuro uso.

No coloque la aspiradora cerca de un fuego u otra instalación de alta temperatura.

No utilice ni almacene la máquina en condiciones extremadamente malas, por ejemplo, con temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura entre 5 °C y 40 °C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes de usarla por primera vez o después de un largo almacenamiento.

Antes de utilizar la aspiradora, asegúrese de que el rodillo del cepillo está montado, de lo contrario puede provocar que el ventilador del motor se atasque y el motor falle.

Por favor, no utilice la aspiradora para aspirar detergente, aceite, escorias de vidrio, agujas, cenizas de cigarrillos, polvo húmedo, agua, cerillas, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo de pared u objetos grandes como bolas de papel, ya que de lo contrario se producirán averías como bloqueos y fallos del motor.

Evite bloquear la entrada de aire o la escobilla, ya que esto puede hacer que el motor falle.

No ponga la mano o el pie en la entrada del cabezal del suelo para evitar lesiones.

No vierta ni salpique agua u otros líquidos en la máquina para evitar que se produzca un cortocircuito y se queme la máquina.

Si el cepillo no funciona, comprueba que no esté enredado en pelos u otras fibras largas y límpialo a tiempo.

Si la máquina va a estar almacenada durante mucho tiempo, asegúrese de que la batería está completamente cargada antes de almacenarla y cargue la máquina al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sujeta el cargador cuando lo enchufes o desenchufes y no tires del cable de carga.

Utilice un paño seco para limpiar la máquina. Los líquidos como la gasolina, el alcohol o el disolvente de lacas pueden provocar grietas o decoloración y no deben utilizarse.

Si la máquina no funciona después de ser cargada completamente, debe ser revisada y reparada en nuestra oficina designada, por favor no desmonte la máquina por usted mismo.

La máquina desechada contiene pilas. Deben reciclarse de forma segura. No los tire al azar.

Si el cable de alimentación está dañado, para evitar peligros, debe ser sustituido o reparado por el fabricante, repair o un profesional.

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si han recibido supervisión o instrucciones sobre el uso seguro del aparato y si comprenden los riesgos que conlleva.

La unidad sólo debe utilizarse con la fuente de alimentación suministrada.

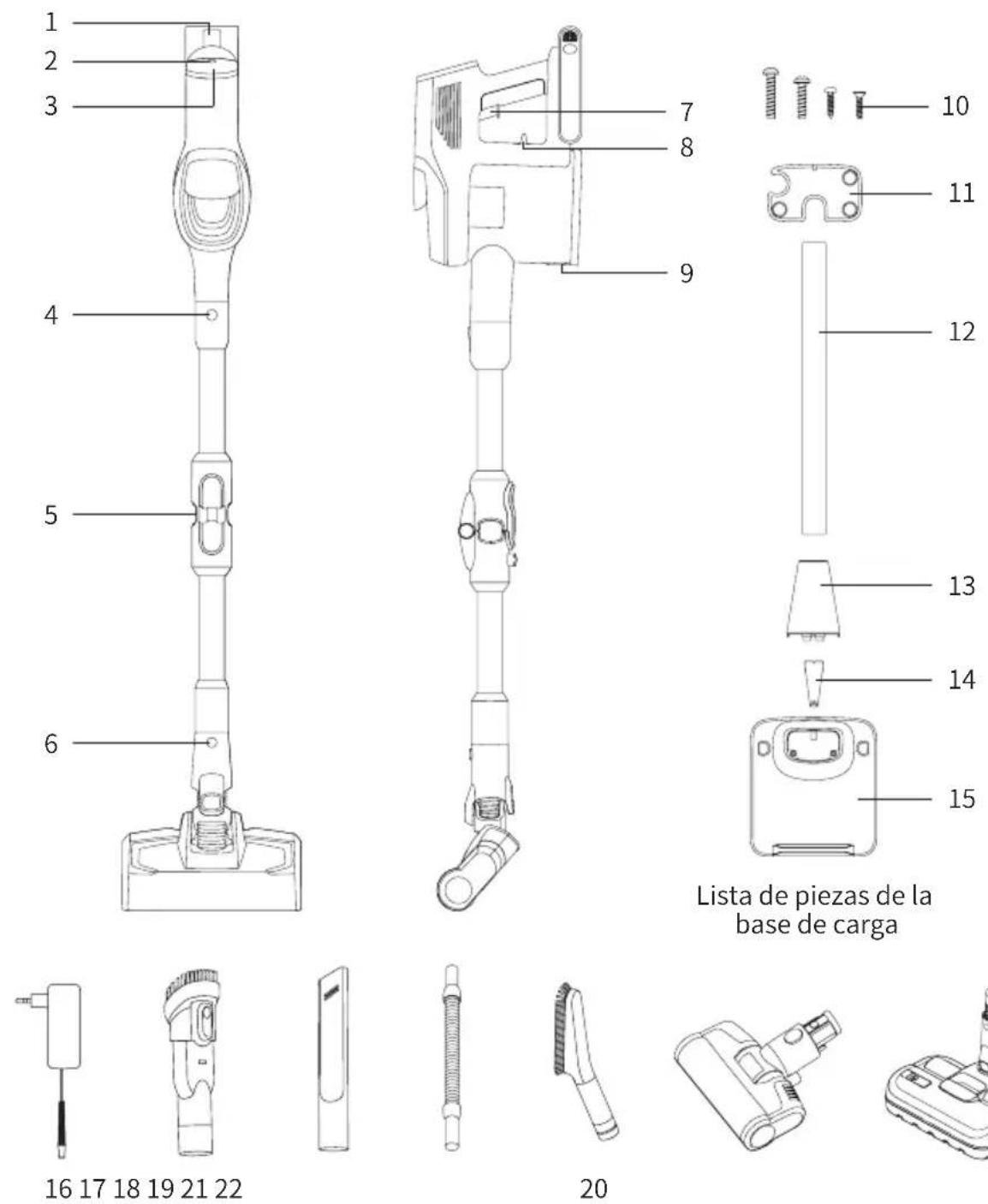

Nombre de las piezas

1.Botón de liberación de la batería
2.Botón de encendido/apagado
3. Pantalla LED
4.Botón de liberación del tubo metálico
5. Tubo metálico
6.Botón de liberación del cabezal del suelo
7.Botón del interruptor

8.Botón de liberación de la taza de polvo
9. Pestillo de liberación del depósito de polvo
10.Tornillos
11. Soporte para accesorios
12.Meta tubo
13. Tapa de la base
14. Conector de la cubierta de la base

15.Base
16.Cargador
17.Herramienta de tapicería
18.Herramienta para hendiduras
19.Manguera extensible
20.Cepillo suave
21.Cabezal de colchón eléctrico
22.Cabezal de pulido en húmedo

Lista de empaque

Nombre	Aspiradora de mano	Cabezal de suelo eléctrico	Cabezal de pulido en húmedo	Cabezal de colchón eléctrico	Tubo metálico flexible	Pincel suave
Importe 1	1 1 1 1
Nombre	Herramienta para hendiduras	Herramienta de tapicería	Manguera elástica	Batería Adaptador		Soporte para accesorios
Importe 1	1 1 1 1
Nombre	Tubo metálico	Cubierta de la base	Conector de la cubierta de la base	Base Tornillo		Manual de usuario
Importe 1	1 1 6 1

Montaje de productos

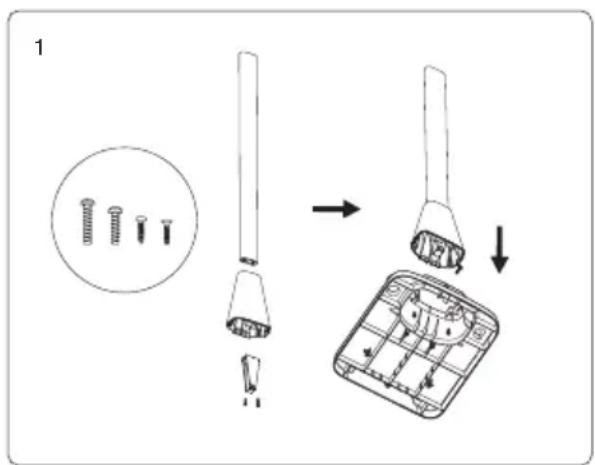

Montaje de la base de carga

1. Saque todas las piezas del paquete. Hay un total de 6 piezas 4 tipos de tornillos empaquetados junto con el conector base. Utilice el tipo de tornillo correcto como se indica a continuación.
2. Inserte el tubo de metal y el conector de la cubierta de la base en la cubierta de la base. Asegúrese de que las dos partes ciclistas estén en el mismo lado. Bloquee dos tornillos de tipo 1.
3. Ensamble el conjunto de tubo de metal con la base, bloquee un tornillo tipo 2 y dos tornillos tipo 3.
4. Ensamble el soporte de accesorios con la base y el conjunto de tubo, bloquee un tornillo tipo 4.

Montaje de cepillos motorizados para suelos con tubos metálicos

Sostenga la cabeza del piso con la mano izquierda, use la mano derecha para insertar el tubo de metal verticalmente en la cabeza del piso, alinéelo con la aguja conductora, presione el tubo hasta que se escuche un sonido de "clic".

Atención: Mantenga el mango y la cabeza del piso en la misma dirección, la aguja conductora debe alinearse con el zócalo.

Al empacar, almacenar o limpiar, si es necesario quitar el cabezal de piso eléctrico, presione el botón de liberación del cepillo como se muestra en la imagen y tire del cabezal de piso eléctrico en la dirección que se muestra en la imagen.

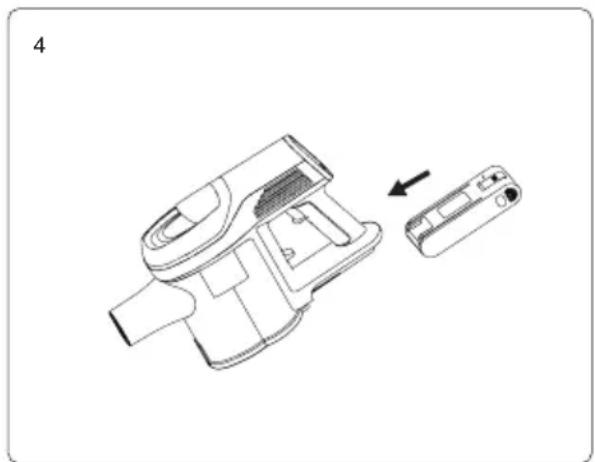

Montaje del paquete de baterías y la aspiradora de mano

Montaje del paquete de baterías: sostenga la aspiradora de mano con una mano, sostenga el paquete de baterías con la otra mano, apunte a la ranura de guía en el cuerpo, deslice el paquete de baterías de acuerdo con la dirección de la flecha que se muestra en la imagen. Tire de la batería después de la instalación para asegurarse de que no se suelte.

Atención: cuando la aspiradora esté inactiva durante mucho tiempo, retire la batería, empaque el producto y guárdelo en un lugar fresco y seco, evite la luz solar directa o el ambiente húmedo.

Montaje de tubos metálicos y máquina completa

Primero, ensamble la cabeza del piso y el tubo de metal de acuerdo con el método de ensamblaje de la cabeza del piso eléctrico y el tubo de metal.

Ensamble la cabeza del piso con el conjunto de tubo de metal y la aspiradora de mano: como se muestra en la imagen, alinee la aguja conductora del tubo de metal con el acoplador de la boquilla de succión, empuje hacia arriba hasta que se escuche un sonido de "clic".

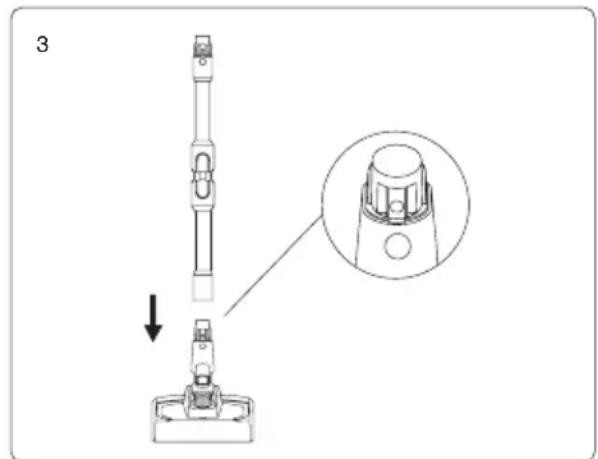

Montaje y desmontaje de cepillos para suelos de pulido y máquinas completas

1. Sostenga el cabezal de pulido en húmedo e inserte el tubo de metal en el conector del cabezal de pulido en húmedo en la dirección que se muestra en la imagen.
2. Luego, alinee la aguja conductora con el acoplador y empuje el tubo de metal hasta que se escuche un sonido de "clic".

3

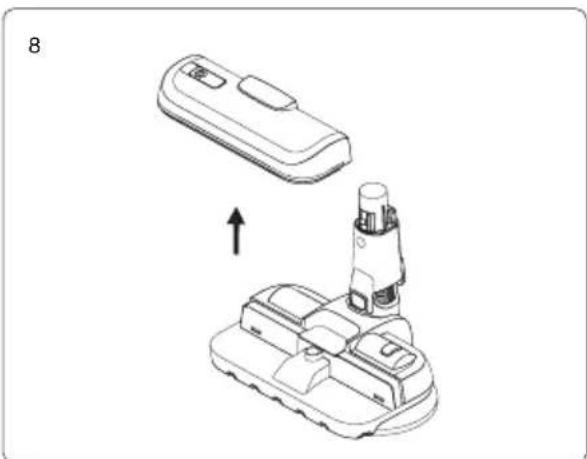

Montaje y desmontaje del depósito de agua limpia del cepillo para suelos pulidoso

1. Para separar el tanque de agua limpia del cabezal de pulido húmedo, tire de la manija del tanque de agua limpia.
2. Para instalar el tanque de agua limpia y presione hacia abajo hasta que esté firmemente en su lugar.

Montaje y desmontaje de discos de pulido

1. Alinee el orificio central de la fregona con la plataforma giratoria y fijela al velcro de la plataforma giratoria para su uso.
2. Retira el trapeador del cabezal de pulido húmedo y podrás reutilizarlo después de lavarlo y secarlo.

Atención: El trapeador o el cabezal de pulido húmedo se pueden comprar en el distribuidor de JIMMY o en el centro de servicio al cliente.

Cómo llenar agua en el tanque de agua limpia

1. Levante el tapón de llenado de agua del tanque de agua limpia.
2. Llene el tanque de agua limpia con agua limpia.
3. Después de que el tanque de agua limpia esté lleno, presione firmemente el tapón de inyección hacia abajo para asegurarlo en su lugar.

Atención: Para evitar daños al tanque de agua limpia, no lo llene con ninguna solución alcohólica o corrosiva.

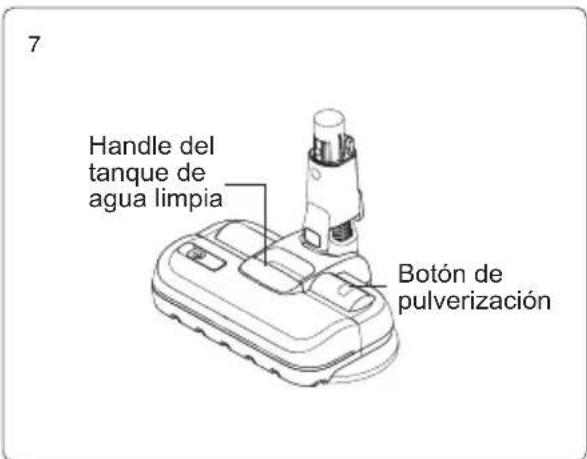

7 Handle del tanque de agua limpia Botón de pulverización

10 Tapón de inyección

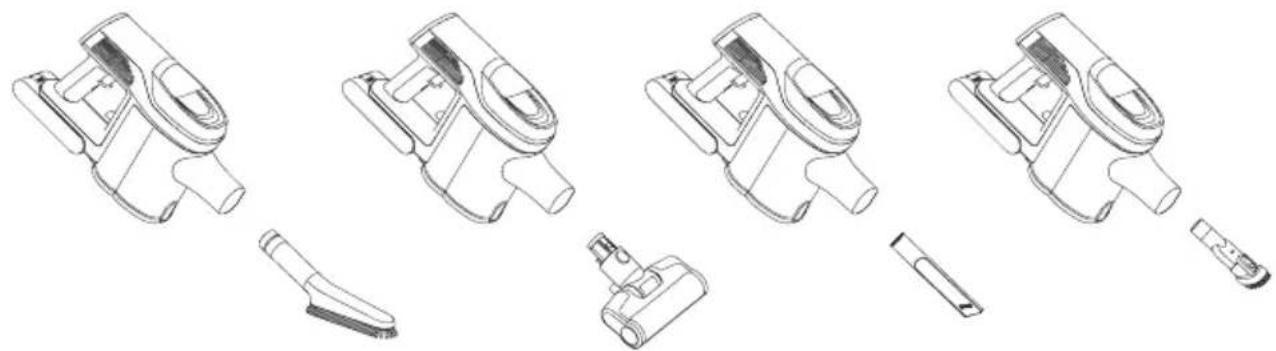

Montaje de accesorios

Para mayor comodidad de uso, este producto está especialmente equipado con algunos accesorios para la parte manual de la aspiradora. Cuando usa solo la aspiradora de mano, puede conectar directamente los accesorios según sus necesidades o conectar los accesorios a través de la manguera elástica.

Conecte el cabezal de colchón eléctrico, la herramienta para grietas, la herramienta de tapicería y el cepillo suave a la aspiradora de mano como se muestra en la imagen.

Atención: Cuando se usa el producto por primera vez, la batería no está llena. Es necesario cargar la aspiradora antes de usarla.

Carga de aspiradora

Cuando la potencia de la aspiradora sea insuficiente, cargue la aspiradora a tiempo; Cuando el voltaje es demasiado bajo, para proteger la batería, la aspiradora se apagará automáticamente, en este momento es necesario cargar la aspiradora. Durante la carga, conecte el conector del cargador a la toma de corriente del aire acondicionado, conecte el otro extremo del cargador a la batería para comenzar a cargar. Cuando la pantalla LED de la aspiradora de mano muestra un aumento de potencia, indica que la aspiradora se está cargando. Cuando se completa la carga, la pantalla LED muestra el 100% de energía.

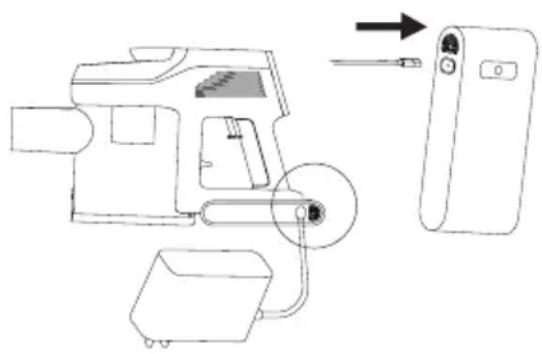

Si el paquete de baterías se carga por separado sin estar ensamblado en la máquina, durante la carga, el indicador del paquete de baterías es rojo y se vuelve verde una vez completada la carga.

Atención:

1. Cuando la energía de la batería está por debajo del ≤20%, si el producto está funcionando en modo Max, cambiará al modo Turbo automáticamente. Cuando se agota la energía de la batería, el producto se apagará automáticamente.
2. Si la aspiradora está inactiva durante mucho tiempo, cargue la batería cada tres meses para evitar fallas en la batería.
3. Después de cargar, desconecte el enchufe del cargador y detenga la carga.
4. si el cable de alimentación está dañado, para evitar peligros, debe ser reemplazado por personal profesional del fabricante, agente de reparación o departamento similar.

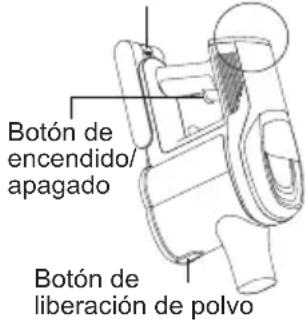

Uso de aspiradora de mano y contenido de pantalla LED

Retire la aspiradora del soporte de almacenamiento, presione el botón de encendido / apagado para iniciar o detener la aspiradora. El botón de modo puede ajustar el modo de trabajo. Cuando la máquina está encendida, funciona en modo Turbo, presione el botón de modo para cambiar a la secuencia del modo Turbo-Max - Eco. Durante el cambio de modo, el modo se mostrará en la pantalla LED.

11

12
Botón de liberación del paquete de attery

Botón de encendido/ apagado Botón de liberación de polvo

Botón de modo Pantalla LED

13

min 20 Eco

min 20 Auto

min 20 Turbo

min 20 Max

El centro de la pantalla LED muestra el tiempo de ejecución del producto que queda en el modo actual. Cuando se cambia el modo, el tiempo de ejecución izquierdo también cambiará en consecuencia.

Cuando el producto funciona en modo Max y la carga de la batería cae por debajo del 20%, para extender el tiempo de ejecución del producto, el producto cambiará automáticamente del modo Max al modo Turbo. Después de que la batería se cargue a más del 20% de potencia, el producto puede funcionar en modo Max.

Cuando el producto está limpiando pisos o alfombras en modo automático, ajustará la potencia de trabajo según el tipo de piso que detecte, para lograr una mayor eficiencia de limpieza. En el modo automático, la pantalla LED muestra automáticamente independientemente de cuán alta sea la potencia de trabajo.

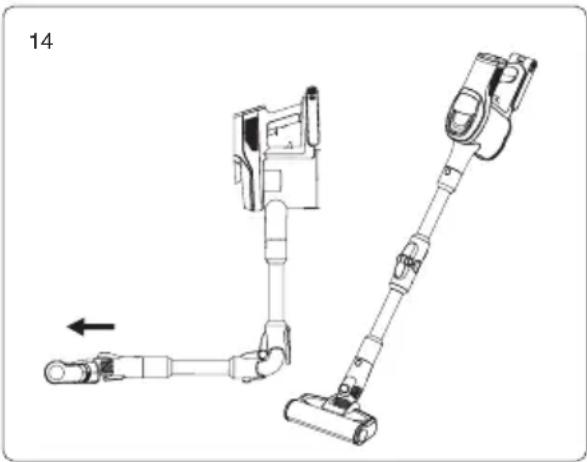

Uso de tubo metálico flexible

El tubo de metal flexible se puede usar para limpiar debajo del sofá, la mesa, la cama y otros muebles. Presione el botón de liberación del tubo de metal flexible para doblarlo.

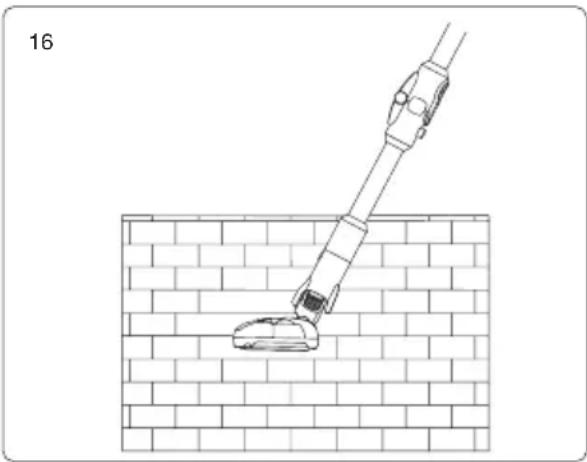

Uso de cabezal de pulido húmedo

El cabezal de pulido húmedo se puede utilizar para limpiar pisos duros, pisos de baldosas y más.

1. Debe asegurarse de que el indicador de salida esté encendido para que el cabezal de pulido húmedo pueda rociar agua.

15 Handle del tanque de agua limpia Botón de pulverización Water spray indicator

1. Cuando el cabezal de pulido húmedo está trapeando líquidos pegajosos excesivos en el piso, como miel 、 mayonesa 、 jarabe de arce 、 etc., el cabezal de pulido húmedo y la aspiradora se apagarán automáticamente. Esta es una característica de seguridad diseñada para proteger el motor y los engranajes.
2. El cabezal de pulido húmedo no puede absorber agua.
3. El cabezal de pulido húmedo no se puede lavar con agua.

Uso de cabezal de piso eléctrico

El cabezal eléctrico es adecuado para limpiar todo tipo de suelos y alfombras.

Atención: Durante el funcionamiento del cabezal de piso eléctrico, si se inhala un gran volumen de materia extraña o se hiere demasiada fibra, o incluso un niño en el juego de la máquina metió por error la mano en la boquilla, lo que resultó en una parada anormal del cepillo, el cabezal de piso eléctrico dejará de funcionar, para proteger la seguridad personal y el motor del cepillo.

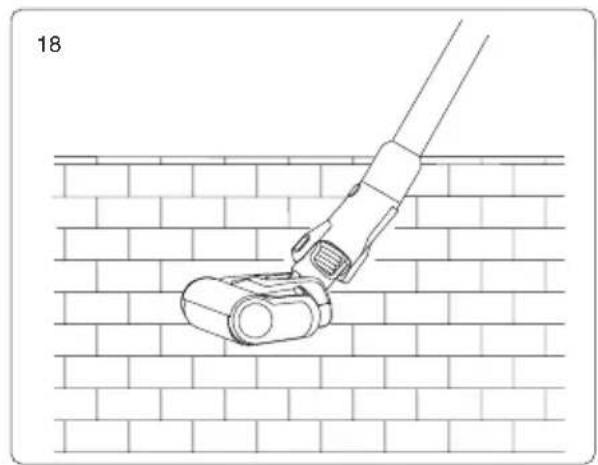

Uso de accesorios

Herramienta para hendiduras: adecuada para limpiar grietas, esquinas de puertas o ventanas y otros espacios estrechos.

Herramienta de tapicería: adecuada para limpiar armarios, alféizares, sofás y superficies de mesas.

Cabezal de colchón eléctrico: Adecuado para sofá y colchón cama. El cepillo giratorio golpea y luego limpia los ácaros del polvo y los alérgenos del sofá o la cama profunda.

Cepillo suave: Adecuado para la limpieza de muebles que necesitan cuidados especiales, como estanterías, manualidades, etc.

Limpieza y sustitución de piezas

Atención:

1. El filtro HEPA está disponible para la venta enlos distribuidores locales de aspiradoras.
2. Se recomienda limpiar el recipiente para el polvo después de cada uso; Cuando el recipiente para el polvo está lleno o el filtro HEPA está obstruido, debe limpiarsey reemplazarse si es necesario.
3. El cepillo giratorio eléctrico para suelos puede enredarse con el pelo después de un uso prolongado. Debe limpiarse a tiempo para que la aspiradora funcionede manera más eficiente.

Cuando el recipiente para el polvo está lleno o HEPA está obstruido, la pantalla LED mostrará el ícono HEPA como imagen para recordar que se debe limpiar el recipiente para el polvo y el filtro. Limpie el recipiente para el polvo y el filtro HEPA a tiempo. Reemplace el filtro HEPA si es necesario.

Pasos de limpieza del recipiente para el polvo y el sistema de filtración:

1. Presione el botón de liberación de la tapa inferior del recipiente para polvo, abra la tapa inferior del recipiente para polvo, vierta el polvo en el bote de basura.
2. Levante el conjunto de la tapa HEPA del recipiente para el polvo. Reguleel filtro HEPA en el sentido de las agujas del reloj y retírelo de la tapa HEPA para lavarlo. Después del lavado, HEPA debe estar completamente seco antes de volver a usarlo.
3. Presione el botón de liberación del recipiente para el polvo ubicado detrás del recipiente para el polvo y retire el recipiente para el polvo. Sostenga la manija del ensamblaje del ciclón y sáquela del recipiente para el polvo. Desmonte la parte superior del ciclón, el recipiente para el polvo secundario, el anillo de ajuste y el ciclón interior en secuencia para su limpieza. Después del lavado, todas las piezas deben estar completamente secas antes de volver a usarlas. Después de la limpieza, vuelva a ensamblar las piezas en la secuencia opuesta de desmontaje.

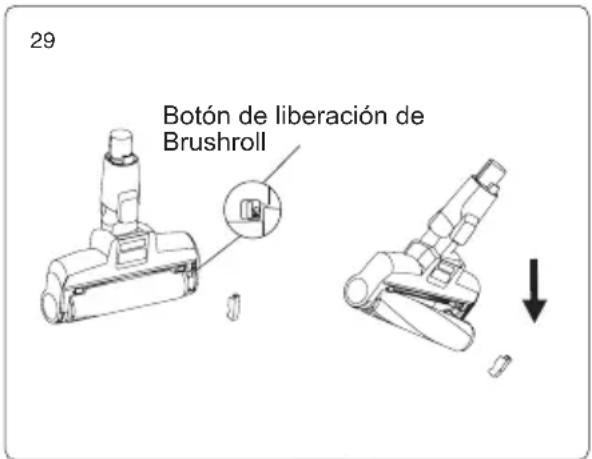

1. Mueva el botón de liberación del cepillo giratorio a lo largo de la dirección de la flecha, retire la cubierta lateral.
2. Retire un extremo del cepillo giratorio y sáquelo de la boquilla para limpiarlo.
3. Después de limpiar o reemplazar el cepillo, vuelva a montarlo en la secuencia opuesta de desmontaje.

Almacenamiento de aspiradora

Cuando la aspiradora esté inactiva durante mucho tiempo, retire la batería, empaque el producto y guárdelo en un lugar fresco y seco, no lo exponga a la luz solar directa ni a un ambiente húmedo.

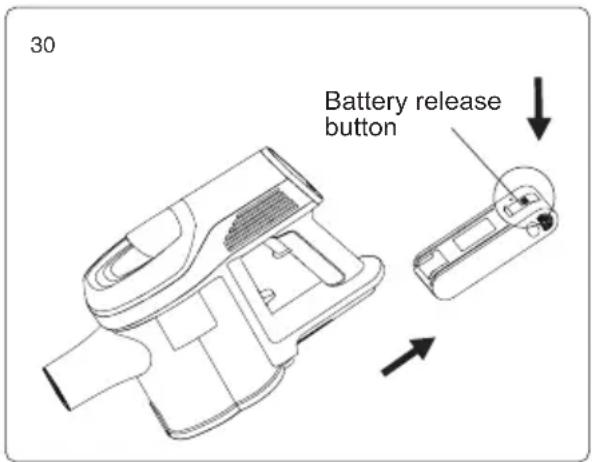

Desmontaje del paquete de baterías

Presione el botón de liberación de la batería, retire el paquete de baterías en la dirección de la flecha y coloque la batería en una bolsa de plástico, luego guárdela en un lugar seco.

29 Botón de liberación de Brushroll

Solución de problemas

Verifique los siguientes problemas antes de enviar al agente de reparación designado.

Problemas Possible Causes Solutions
El motor no funciona	La batería no tiene energía Cargue la aspiradora
	El tubo de metal, el cabezal del piso, el paquete de baterías y el limpiador de aspiradora no están ensamblados correctamente	Verifique que los accesorios estén ensamblados correctamente en la aspiradora
Gotas de succión	Recipiente para el polvo lleno Recipiente para el polvo limpio
	Filtro bloqueado Limpie o reemplace el filtro
	Ruta de aire de la cabeza del piso bloqueada	Limpie la ruta de aire de la cabeza del piso
Corto tiempo de trabajo después de la carga	La máquina no está completamente cargada	Siga el manual de instrucciones para cargar completamente la batería
	Envejecimiento de la batería	Las baterías nuevas se pueden comprar en un distribuidor local

Cuando hay un defecto en los componentes eléctricos, que necesita una persona de servicio profesional para instrucciones o reparaciones, la pantalla LED mostrará la advertencia de defecto con el código de error de F1 a F9. Póngase en contacto con el agente local después del servicio y proporcione el código de error.

Atención: si hay otras averías se necesitan herramientas especiales, para evitar peligros, deben ser reparadas por profesionales del fabricante, agente de reparación o agente similar.

Parámetros técnicos

Model No JV9 Pro Aqua
Voltaje nominal 25.2V	---
Potencia nominal 500W
Charger input voltage 100-240V~ 50/60Hz
Voltaje de salida del cargador 30V	--- 600mA
Cabezal de suelo eléctrico modelo No T-EB110KC
Potencia nominal del cabezal de piso eléctrico	30W
Battery pack capacity 2500mAh
Tiempo de carga 4h-5h
Cabezal de pulido en húmedo modelo No T-PP2.0A
Potencia nominal del cabezal de pulido húmedo	30W

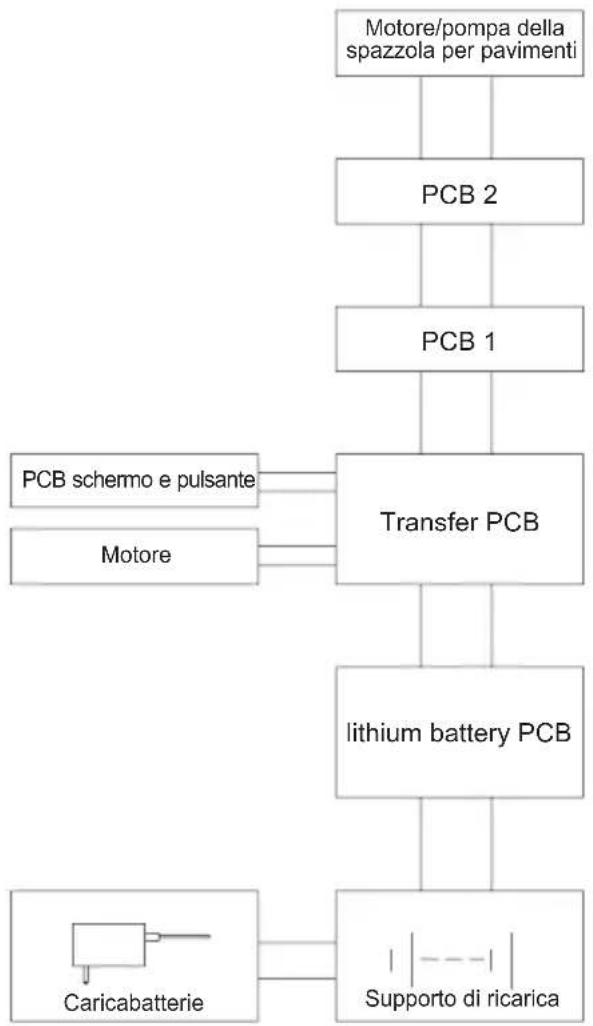

Diagrama de circuito

Información del fabricante

Manufacturer Fabricante King	clean Electric Co, Ltd
Dirección	No.1 Xiangyang road, Suzhou New District, provincia de Jiangsu, 215009, China

Eliminación

La máquina, los accesorios y el embalaje deben clasificarse para su reciclaje ecológico.

No tire la máquina a la basura doméstica.

Sólo para los países de la CE: De acuerdo con la directiva de la UE 2012/19/UE, las máquinas que ya no son utilizables y de acuerdo con la directiva de la UE 2006/66/CE, el paquete de baterías defectuoso o usado debe ser recogido por separado y eliminado de manera ecológica.

Paquete de baterías:

Las baterías incorporadas sólo pueden ser retiradas para su eliminación por personal cualificado.

Abrir la carcasa puede dañar o destruir la máquina.

No tire las pilas/baterías a la basura doméstica, al fuego o al agua. Si es posible, el paquete de baterías o las baterías deben descargarse, recogerse, reciclarse o eliminarse de forma respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso. s

Información sobre la garantía

Este producto está cubierto por una garantía de dos años a partir de la fecha de compra.

No cubre el desgaste normal, el uso comercial, las modificaciones realizadas en el equipo después de la compra, las actividades de limpieza, el mal uso, los daños causados por el comprador o por terceros, los daños debidos al entorno exterior.
